Type de produit	Boîtier de combinaison photovoltaïque (PV Combiner Box)
Marque	Vevor
Modèle	SP-HL-P202010-10A
Nombre d'entrées PV	4
Nombre de sorties	1
Tension de sortie maximale	500 VCC
Courant maximal par entrée PV	10 A
Courant de sortie maximal	40 A
Fusible par entrée PV	10 A (DC500V)
Disjoncteur de sortie CC	Oui (63A / 125A 2P DC500V)
Protection SPD (parasurtension)	Oui (SU6-40KA 2P DC500V)
Indice de protection	IP66
Plage de température	-30°C ~ +60°C
Mode de refroidissement	Refroidissement naturel
Section de fil d'entrée	2,5 mm²
Section de fil de sortie	10 mm²
Section de fil de terre	≥ 2,5 mm²
Matériau du boîtier	Plastique étanche
Connecteurs d'entrée	4 paires MC4 (mâle et femelle) avec câble
Accessoires inclus	Outils MC4, presse-étoupes, supports muraux
Garantie	1 an (sous conditions)

FOIRE AUX QUESTIONS - SP-HL-P202010-10A Vevor

Quel est le rôle du boîtier de combinaison PV ?

Le boîtier de combinaison PV regroupe plusieurs chaînes de panneaux solaires en une seule sortie vers l'onduleur. Il intègre des fusibles, un disjoncteur et une protection contre les surtensions (SPD) pour sécuriser l'installation.

Quelle est la tension maximale supportée par ce boîtier ?

La tension de sortie maximale est de 500 VCC. Assurez-vous que la tension de vos panneaux ne dépasse pas cette limite.

Combien de panneaux solaires puis-je connecter ?

Ce modèle accepte 4 entrées de chaînes PV. Chaque entrée peut supporter un courant maximal de 10 A.

Quel type de fusible est utilisé et comment le remplacer ?

Les fusibles sont de type DC500V 10A pour ce modèle. Pour les remplacer, coupez d'abord le disjoncteur, puis remplacez le fusible par un modèle identique.

Le boîtier est-il étanche ?

Oui, il possède un indice de protection IP66, ce qui le rend résistant à la poussière et aux projections d'eau. Il peut être installé en extérieur.

Quels câbles utiliser pour le raccordement ?

Pour les entrées, utilisez des câbles de section 2,5 mm². Pour la sortie, un câble de 10 mm² est recommandé. Le fil de terre doit être d'au moins 2,5 mm².

Comment installer le boîtier ?

Fixez le boîtier au mur ou sur un panneau à l'aide des 4 boucles de montage et des vis fournies. Connectez les entrées MC4 aux panneaux en respectant la polarité, puis raccordez la sortie à l'onduleur.

Puis-je utiliser ce boîtier avec un onduleur de 500V ?

Oui, il est conçu pour une tension de sortie maximale de 500 VCC, compatible avec la plupart des onduleurs réseau.

Que faire en cas de surintensité ?

En cas de surintensité, le fusible correspondant se coupe automatiquement. Réarmez le disjoncteur après avoir résolu le problème. Si le fusible a sauté, remplacez-le.

Où trouver le support technique et la garantie ?

Le support technique est disponible sur le site www.vevor.com/support. La garantie est d'un an, sous réserve de présentation de la facture et du respect des conditions d'utilisation.

MODE D'EMPLOI SP-HL-P202010-10A Vevor

COFFRET DE COMBINAISON PV

Modèle : SP-HL-P202010-10A SP-HL-P202010-15A SP-HL-P281913-15A

	Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles d'Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) Cet appareil doit accepte interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne peuvent pas être jetés avec les déchet ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

Afin de mieux utiliser le produit, veuillez lire les instructions suivantes.

Ce symbole d'identification indique qu'une utilisation informelle peut être dangereuse pour la sécurité des utilisateurs ou peut causer des dommages matériels importants.

Avant l'installation, veuillez lire ce manuel.

Toutes les opérations et connexions de lignes nécessitent l'intervention d'un professionnel.

Veuillez prêter attention à la sécurité des personnes et des équipements.

Veuillez noter que l'entrée du réseau photovoltaïque a une polarité positive et négative, et que la puissance totale de sortie a également des polarités positive et négative.

Lors de l'installation ou de la connexion des modules PV, veuillez noter que les modules PV sont à haute tension, évitez de produire un choc dangereux.

Assurez-vous que la connexion est fixe. Pour une utilisation avec un câblage inapproprié ou une perte de câble causée par une instabilité, la société Vevor n'assume aucune responsabilité.

Introduction du produit

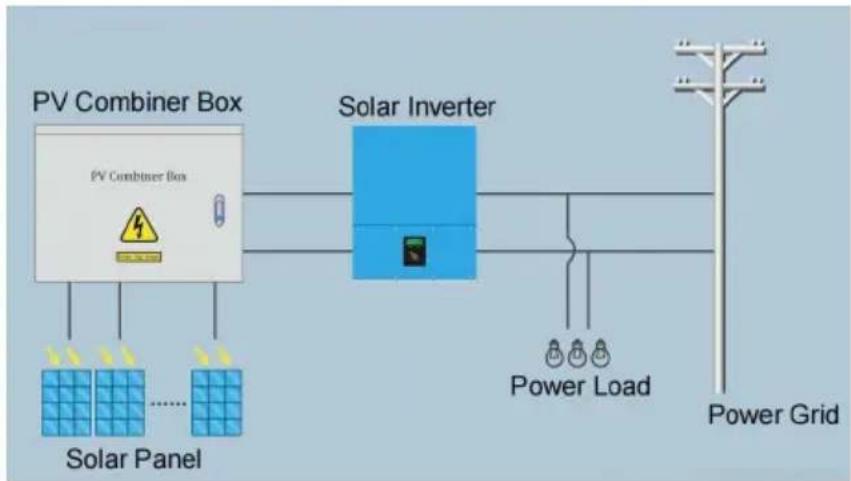

Dans un système de production d'énergie photovoltaïque, afin de réduire le nombre de câbles de connexion entre les modules photovoltaïques et l'onduleur, une

maintenance pratique, réduire les pertes et améliorer la sécurité et la fiabilité du produit, nécessite généralement l'ajout d'un dispositif de confluence entre le module photovoltaïque et l'onduleur.

La boîte de jonction photovoltaïque, en plus d'avoir la fonction de bus photovoltaïque extérieur, doit également avoir une protection contre les courants inverses, une protection contre les surintensités, une protection contre les surtensions, une protection contre la foudre et une série de fonctions de protection complètes.

Cette société produit la boîte de jonction photovoltaïque avec les diverses exigences fonctionnelles ci-dessus, et le réseau photovoltaïque (PV), à partir d'un onduleur de type réseau prenant en charge l'utilisation, peut former un ensemble complet de solutions de système de production d'énergie photovoltaïque.

Pour sélectionner la boîte de jonction photovoltaïque, l'utilisateur peut, en fonction de la plage de tension d'entrée de l'onduleur arrière, de la puissance de sortie, d'un certain nombre de spécifications de la série de modules photovoltaïques, de la série de modules photovoltaïques en composition parallèle, coordonner l'accès à la boîte de jonction photovoltaïque (voir Figure 1) bus, puis après le contrôle du disjoncteur et la protection du dispositif de protection contre la foudre, la sortie est utilisée par l'onduleur de niveau.

La figure 2 montre les pièces associées et leurs spécifications.

Figure 1

Figure 2

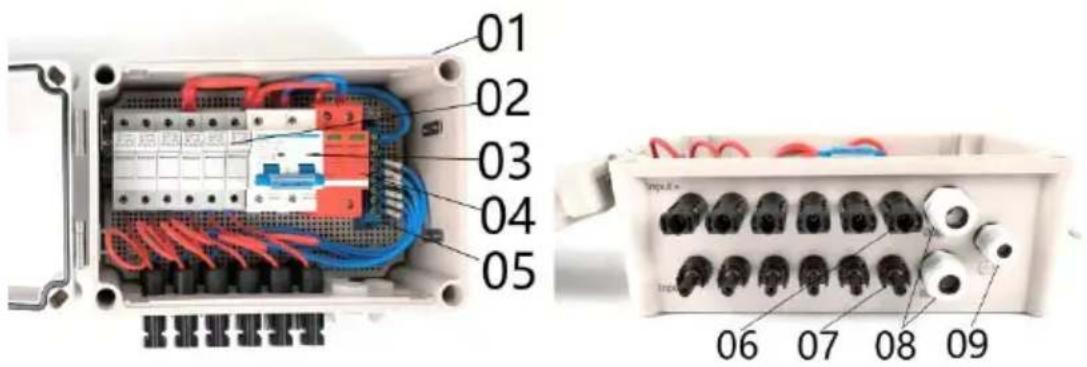

01---Boîte en plastique étanche

02---4pcs/6pcs Porte-fusible DC500V avec fusible 10/15A

03--- Disjoncteur différentiel 63A/ 125A 2P DC500V

04--- SU6-40KA 2P DC500V SPD

05---Barre neutre

06 --- Connecteur femelle solaire 4 pièces/6 pièces

07 --- Connecteur mâle solaire 4 pièces/6 pièces

08 --- 2 presse-étoupes de sortie PG16

09---Presse-étoupe de mise à la terre PG9

Spécification de production

Modèle	SP-HL-P202010-1 0 A	SP-HL-P202010-15A	SP-HL-P281913-15A
Numéros d'entrée du chan PV	4	4	6
Courant maximal d'un seu champ PV	1 0 Un	15A	15A
Fusible pour un seul char PV	1 0 Un	15A	15A
Taille de fil d'un seul panneau PV	2,5 mm2
Numéros de sortie	1
Courant de sortie maximal	40 A	6 0 Un	90A
Taille du fil de sortie	10 mm2	1 0 mm2	1 6 mm2

Tension de sortie maximal	500 VCC
Disjoncteur de sortie CC	Oui
Niveau de protection	IP 6 6
Plage de température	- 30°C ~ +60°C
Mode de refroidissement	Naturel refroidissement
Protection SPD	Oui
Taille du fil de terre	≥ 2,5 mm2

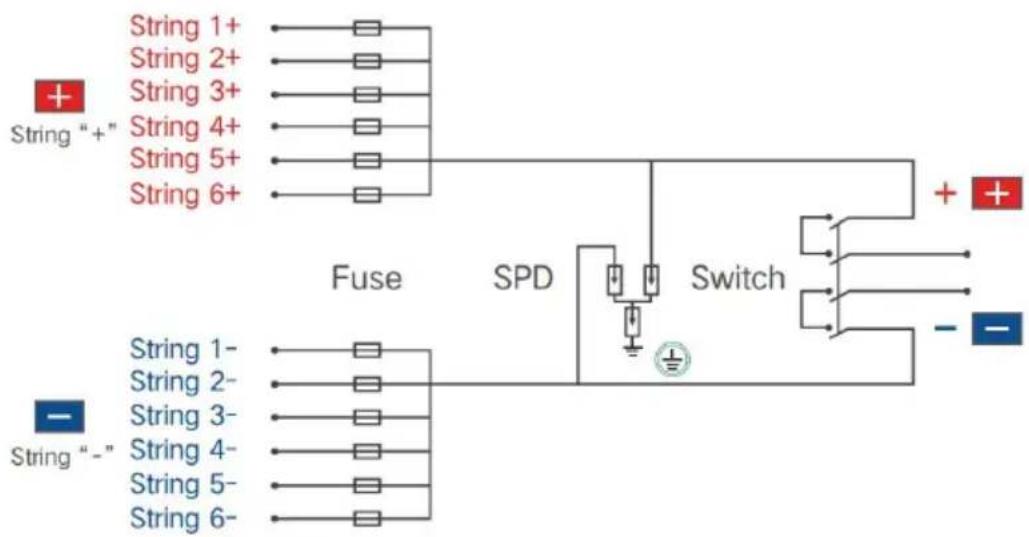

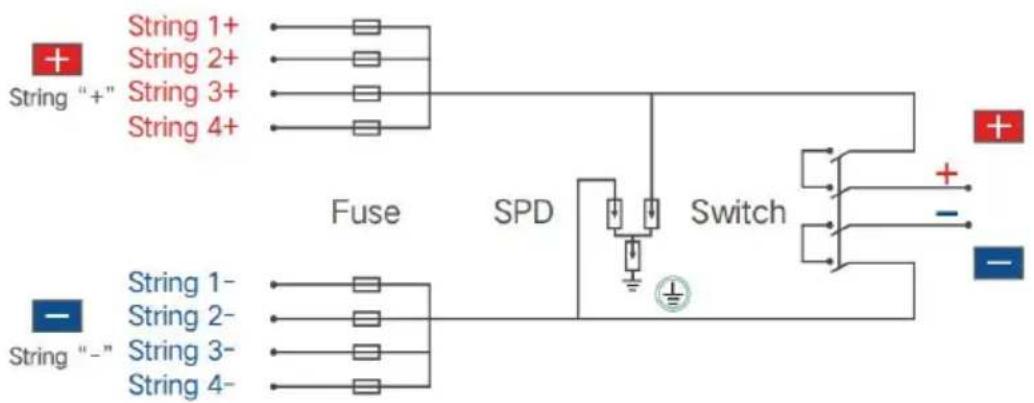

SP-HL-P202010-1 0 A et SP-HL-P202010-1 0 A Schéma de câblage du boîtier de combinaison PV à 4 entrées et 1 sortie comme suit :

SP-HL-P281913-15A Schéma de câblage du boîtier de combinaison PV à 6 entrées et 1 sortie comme suit :

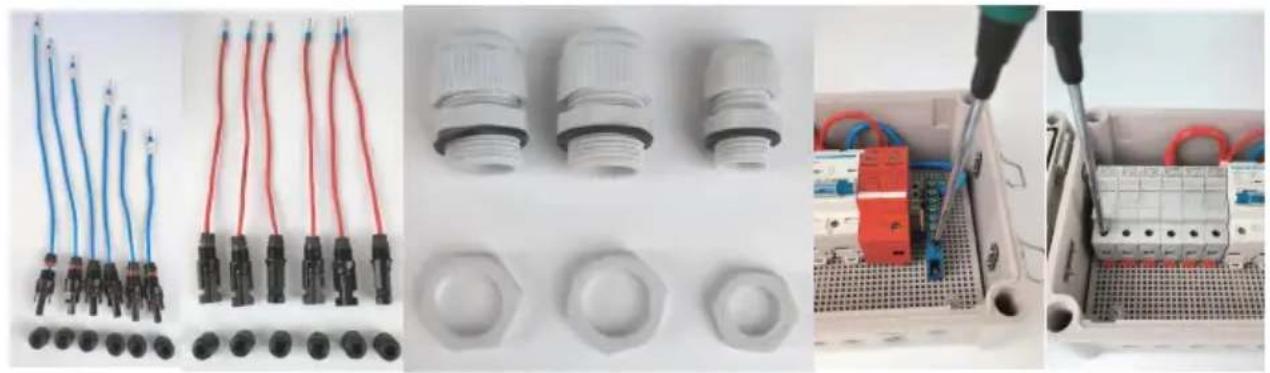

1. Liste des accessoires :

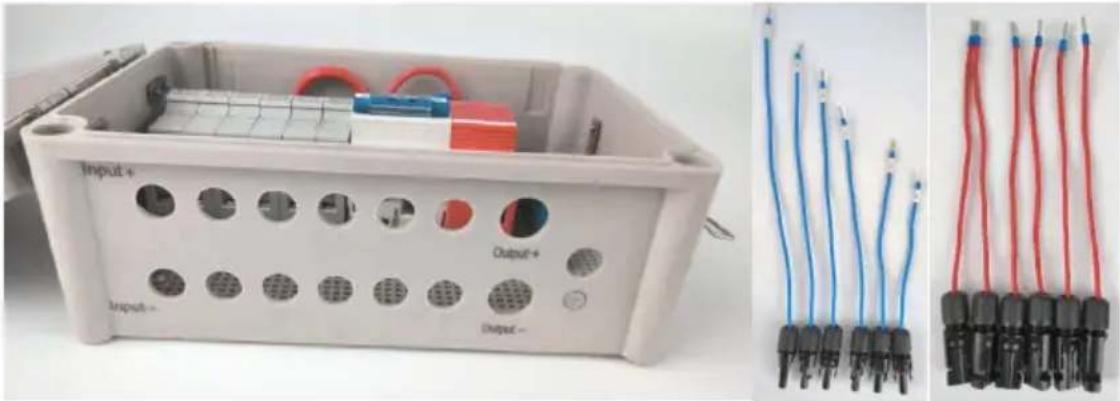

(9) Boîte de combinaison PV à moitié finie --- 1 pièce ; (10) Entrée - Connecteur mâle MC4 avec câble ---- 4 pièces (pour boîtier de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison 6 voies) ; Conseils : chaque câble a une longueur différente, il y a une étiquette numérotée sur chaque câble, remarquez pour distinguer. (11) Entrée + Connecteur femelle MC4 avec câble ---- 4 pièces (pour boîtier de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison 6 voies) ; Conseils : chaque câble garde la même longueur. (12) Sortie + Presse-étoupe PG13,5 -- 1 pièce ; (13) Sortie - Presse-étoupe PG13,5 - 1 pièce ; (14) Presse-étoupe de mise à la terre PG9 - 1 pièce ; (15) Outil MC4 --- 1 pièce ; (16) Sac de supports de montage mural --- 1 jeu ;

1. Travaux préparatoires

(6) Entrée lâche - Écrou de montage du connecteur femelle MC4 ; (7) Entrée lâche + écrou de montage du connecteur femelle MC4 ; (8) - étoupes 3 pièces en vrac ; (9) du bornier desserrées, assurez-vous que le processus de câblage suivant est facile à réparer ;

(10) - fusibles desserrées, assurez-vous que le processus de câblage suivant est facile à réparer ;

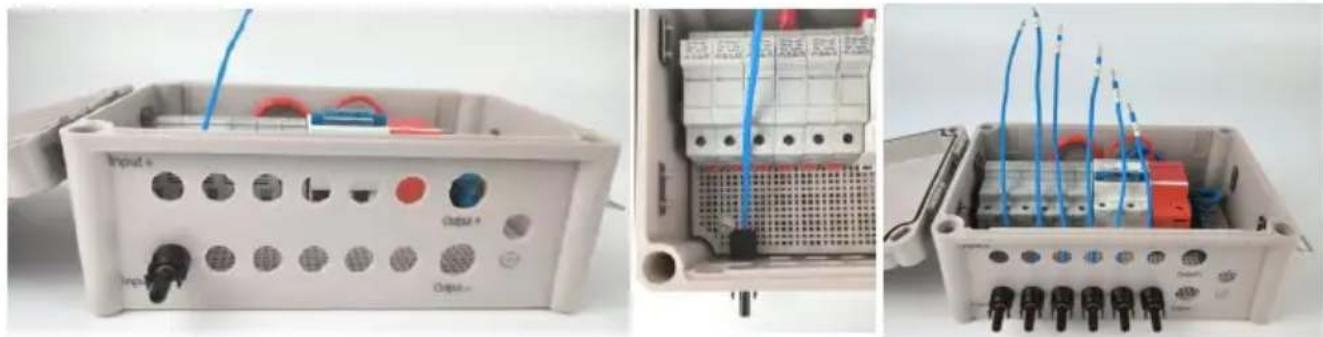

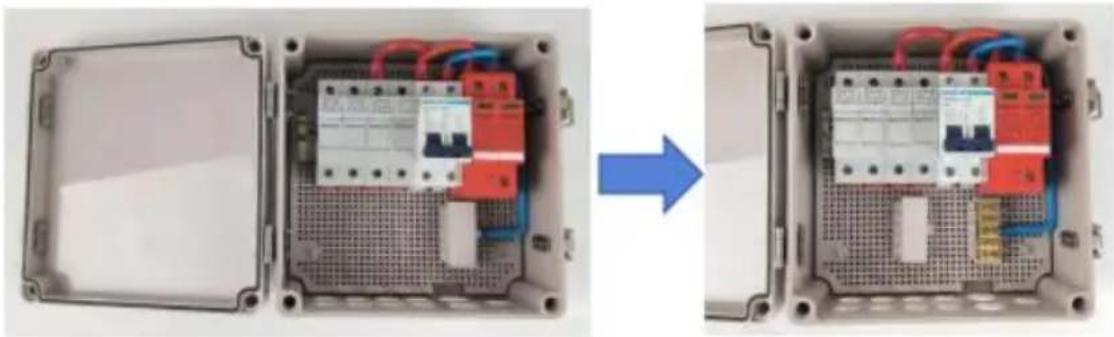

1. Entrée de câblage - Connecteur mâle MC4 avec câble

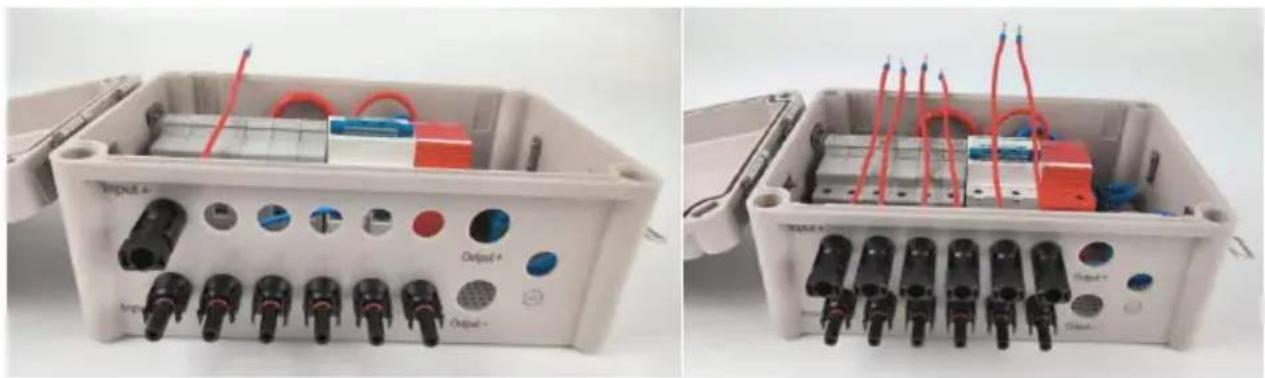

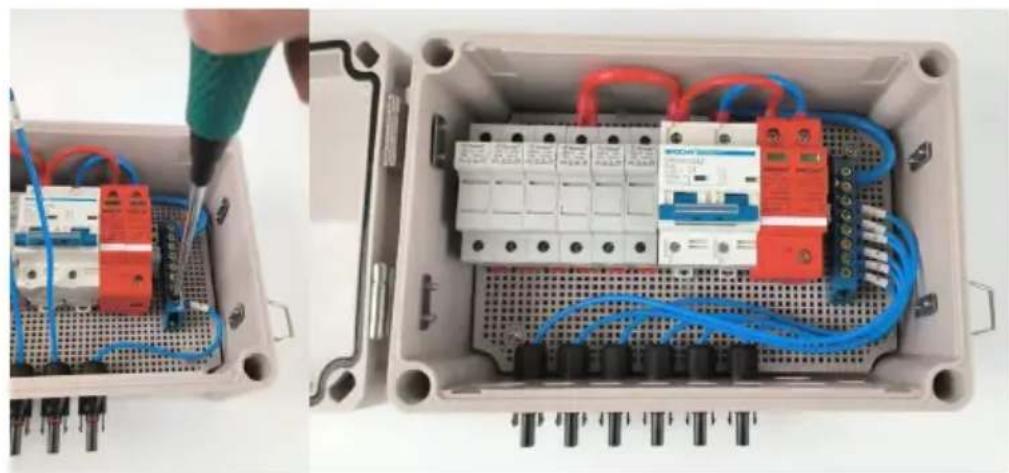

(5) Montage du câble n° 1 sur la photo 8 montrant la position, fixer écrou ; (6) Le montage du reste des câbles sur la photo 9 montre la position, fixez-le avec un écrou. Le numéro de câble de gauche à droite doit être n° 1 à n° 6 ;

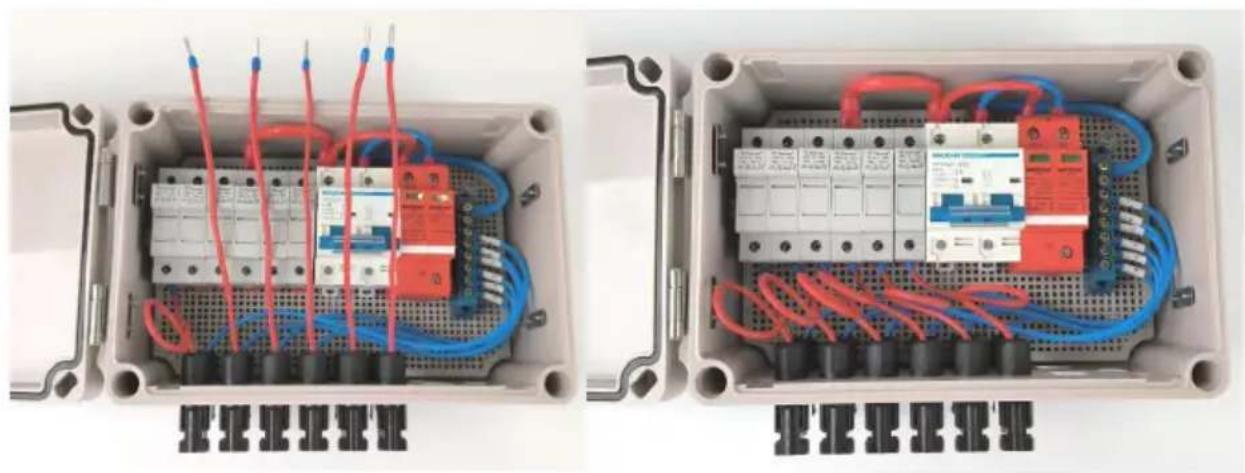

(7) Câblage du câble n° 6 avec la position du bornier n° 1 ; (8) Câblage du reste des câbles selon le processus (3) étape par étape, l'état final est le suivant comme le montre l'image.

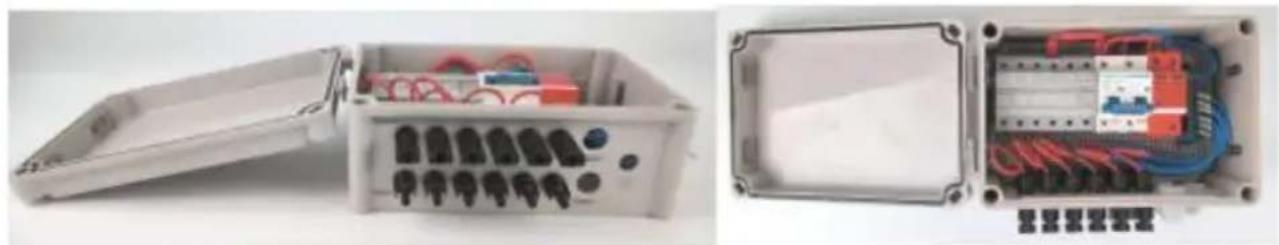

1. Entrée de câblage + Connecteur femelle MC4 avec câble

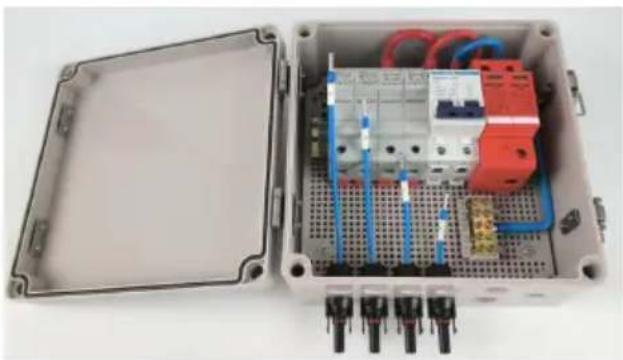

(5) Montage du câble n° 1 sur la photo 12 montré en position, fixer un écrou ; (6) Le montage du reste des câbles sur la photo 13 montre la position avec un écrou.

(7) Câblage du câble n° 1 avec le porte-fusible n° 1, fixez la vis du

porte-fusible ;

(8) Câblage du reste des câbles selon le processus (3) étape par étape, l'état final est le suivant comme le montre l'image.

1. Montage des presse-étoupes de sortie et de mise à la terre.

(5) Montage de 2 presse-étoupes PG13,5 sur 2 positions marquées ; (6) Montage d'un presse-étoupe PG9 sur la position marquée. L'état final est le même que celui montré sur l'image suivante.

Conseils : pour le boîtier de combinaison PV à 4 voies, voici quelques étapes différentes pour le câblage de l'entrée - connecteur mâle MC4 câble par rapport au boîtier de combinaison PV à 6 voies. Le reste du processus reste le même.

(2) du bornier comme suit :

(2) Montage de 4 connecteurs d'entrée MC4 mâles avec câble et fixés avec écrou comme dans le processus ci-dessus ;

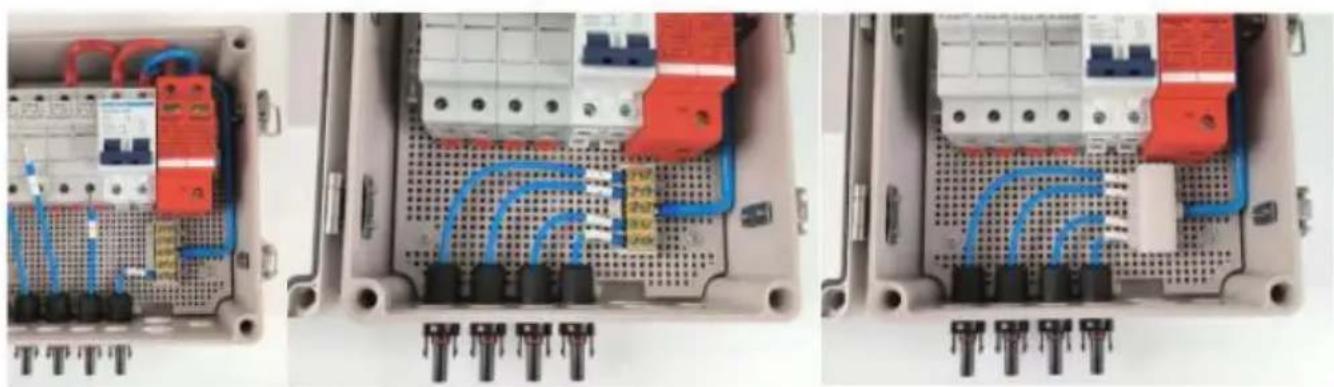

(7) Câblage du câble n° 4 avec la position du bornier n° 1 ; (8) Câblage du reste des câbles comme au processus (3), étape par étape. Fermez le couvercle du bornier, l'état final est indiqué comme suit.

Installation : Adoptez des vis assorties pour fixer 4 boucles de montage dans les 4 trous à l'arrière de la boîte. Les utilisateurs peuvent sélectionner la position correcte pour monter le boîtier de combinaison sur le mur ou le panneau.

Connexion rapide

(4) Afin d'améliorer la connexion en rapidité et commodité, utilisez l'ouverture du porte du boîtier de combinaison. Le fil d'entrée du réseau photovoltaïque connecté au terminal correspondant. Faites attention à la polarité positive et négative de la connexion du tableau photovoltaïque. (5) Le combinateur est un ensemble indépendant de conception d'entrée/sortie de tableau photovoltaïque. Grâce à une connexion d'entrée raisonnable du tableau photovoltaïque, la sortie de puissance sera un chemin, pour correspondre à ce chemin indépendant, un contrôleur d'entrée est utilisé. (6) Lorsque les utilisateurs connectent le système, assurez-vous que toutes les lignes et équipements sont fiables.

Protection contre les surintensités

Quand le courant d'entrée du module PV est trop grand, le fusible se coupe volontairement pour la protection. De plus, un disjoncteur miniature peut également empêcher le système de passer sous tension. Il a également une fonction de protection contre les surintensités.

Il est strictement interdit de travailler sur le fusible. Une inspection ou un remplacement est requis avant que le fusible ou le disjoncteur DC soit éteint. Il doit être remplacé par le modèle d'origine du même calibre de fusible.

Protection contre les surtensions

Quand la tension d'entrée du module PV est élevée, le disjoncteur miniature se déconnectera automatiquement, ayant une fonction de protection contre les surtensions.

Annexe

Assurance qualité

Cette période d'assurance qualité du produit est d'un an, sauf disposition contraire stipulée dans la période contractuelle du contrat qui prévaut.

Les produits pendant la période d'assurance qualité exigent que les clients achètent les produits avec la facture et la date. Dans le même temps, la marque du produit doit être clairement visible, sinon il y a risque de ne pas bénéficier de l'assurance qualité.

Dans la situation suivante, cette entreprise a le droit de ne pas assurer la qualité :

1. Dommages causés par l'homme à l'équipement
2. Mauvaise installation et utilisation
3. Lors de l'utilisation des paramètres de limite maximale au-delà des exigences de l'équipement ;
4. Dommages anormaux causés à l'environnement naturel ;
5. Au-delà de ce qui est décrit dans ce manuel, il existe un environnement de fonctionnement très ;
6. Au-delà des normes internationales pertinentes spécifiées dans l'installation et l'utilisation de la gamme.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
