SP-HL-P202010-10A - Elektriskt hölje Vevor - Gratis bruksanvisning och manual

Produkttyp	Solkombinerbox (PV Combiner Box)
Märke	Vevor
Modell	SP-HL-P202010-10A
Antal PV-ingångar	4
Antal utgångar	1
Maximal utspänning	500 VDC
Maximal ström per PV-ingång	10 A
Maximal utström	40 A
Säkring per PV-ingång	10 A (DC500V)
DC-utgångsbrytare	Ja (63A / 125A 2P DC500V)
SPD-skydd (överspänningsskydd)	Ja (SU6-40KA 2P DC500V)
Kapslingsklass	IP66
Temperaturområde	-30°C ~ +60°C
Kylningsmetod	Naturlig kylning
Ingångskabelarea	2,5 mm²
Utgångskabelarea	10 mm²
Jordkabelarea	≥ 2,5 mm²
Höljematerial	Vattentät plast
Ingångskontakter	4 par MC4 (hane och hona) med kabel
Inkluderade tillbehör	MC4-verktyg, kabelgenomföringar, väggfästen
Garanti	1 år (under villkor)

Vanliga frågor - SP-HL-P202010-10A Vevor

Vilken roll har solkombinerboxen?

Solkombinerboxen samlar flera solpanelsträngar till en enda utgång till växelriktaren. Den har säkringar, en brytare och överspänningsskydd (SPD) för att säkra installationen.

Vilken är maximal spänning som denna box tål?

Maximal utspänning är 500 VDC. Se till att dina panelers spänning inte överstiger denna gräns.

Hur många solpaneler kan jag ansluta?

Denna modell accepterar 4 ingångar för PV-strängar. Varje ingång tål maximal ström på 10 A.

Vilken typ av säkring används och hur byter man den?

Säkringarna är av typ DC500V 10A för denna modell. För att byta dem, stäng först brytaren, ersätt sedan säkringen med en identisk modell.

Är boxen vattentät?

Ja, den har kapslingsklass IP66, vilket gör den dammtät och skyddad mot vattenstrålar. Den kan installeras utomhus.

Vilka kablar ska användas för anslutning?

För ingångarna, använd kablar med area 2,5 mm². För utgången rekommenderas en kabel på 10 mm². Jordkabeln måste vara minst 2,5 mm².

Hur installerar jag boxen?

Fäst boxen på väggen eller på en panel med hjälp av de 4 monteringsöglorna och medföljande skruvar. Anslut MC4-ingångarna till panelerna med rätt polaritet, anslut sedan utgången till växelriktaren.

Kan jag använda denna box med en 500V växelriktare?

Ja, den är designad för en maximal utspänning på 500 VDC, kompatibel med de flesta nätväxelriktare.

Vad gör man vid överström?

Vid överström löser motsvarande säkring ut automatiskt. Återställ brytaren efter att problemet lösts. Om säkringen har gått, byt ut den.

Var hittar jag teknisk support och garanti?

Teknisk support finns på webbplatsen www.vevor.com/support. Garantin är ett år, under förutsättning att faktura uppvisas och att användarvillkoren följs.

BRUKSANVISNING SP-HL-P202010-10A Vevor

Teknisk support och e-garanticertifikat

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar s kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

För att bättre använda produkten, läs följande instruktioner och symboler:

Denna symbol indikerar att informell användning kan vara farlig för användarna eller orsaka betydande hårdvaruskador.

Läs denna manual innan installation och användning.

	VARNING !All drift och linjeanslutning frågar professionell petill drift.
	VARNING !Var uppmärksam på personlig säkerhet och utrustningssäkerhet.
	VARNING!Observera att fotovoltaisk array-ingång av positiv negativ polaritet och den totala utsignalen av de positiva och negativa polariteten.
	VARNING !Installation eller anslutning pv moduler , observer moduler hög spänning , undvika producera chock
	VARNING !Se till att anslutningen av fäste, för användaren använda felaktig eller kabeldragning förlust orsaka instabil, vevor företag inte åtar sig något ansvar.

Produktintroduktion

Fotovoltaiskt kraftgenereringssystem, för att minska kablarna mellan solcellsmodulen och växelriktaren, underlätta underhåll, minska förluster och förbättra produktens säkerhet och tillförlitlighet, kräver i allmänhet att en sammanflödesanordning läggs till mellan solcellsmodulen och växelriktaren.

Fotovoltaisk kopplingsdosa har förutom funktionen som PV-buss utomhus också strömmotattack, överströmsskydd, överspänningsskydd, åskskydd och en rad perfekta skyddsfunktioner.

Detta företag producerar solcellsboxen med ovanstående olika funktionskrav, och fotovoltaiska (PV) nät, från nätverkstyp växelriktare, stöder användningen kan bilda en komplett uppsättning solcellslösningar för kraftgenerering.

Välj fotovoltaisk kopplingsbox, användaren kan enligt back-end-inverterns inspänningsområde, uteffektstorlek, ett visst antal specifikationer för samma PV-modulserie, parallell sammansättning PV-modulserien koordinatåtkomst fotovoltaisk kopplingsdosa (se figur 1) buss, och sedan efter effektbrytarkontroll och åskskyddsanordningsskydd efter utgång för användning av nivåväxelriktare.

Figur 2 visar relaterade delar och dess specifikation.

Bild 1

Figur 2

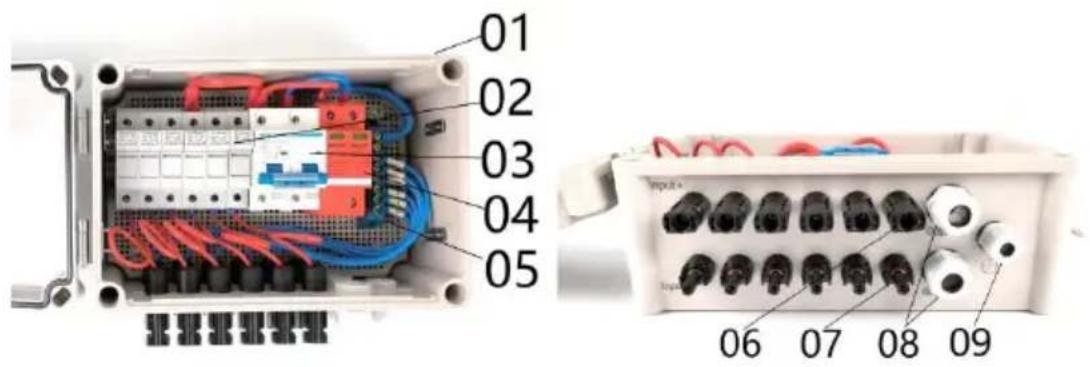

02---4st/6st DC500V Säkringshållare med 10/15A säkring

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Neutral ledare

06---4 st/6 st solcells honkontakt

07---4 st/6 st solcells hankontakt

08---2 st utgång PG16 kabelgenomföring

09---Jordning PG9 kabelgenomföring

Produktionsspecifikation

Modell	SP-HL-P202010-1 0 A	SP-HL-P202010-15A	SP-HL-P281913-15A
PV-matris ingångsnummer	4	4	6
Max enskild PV-matrisströn	10A	15A	15A
Enkel PV-matris säkring	10A	15A	15A
Enkel PV-matris trådstorlek	2,5 mm2
Utdatanummer	1
Max utström	40 A	6 0 A	90A
Utgångskabelstorlek	10 mm2	1 0 mm2	1 6 mm2
Max utspänning	500 VDC
DC-utgångsbrytare	ni s
Skyddsnivå	IP 6 6
Temperaturområde	-30 °C ~ +60°C
Svalkande sätt	Naturlig kyl-
SPD-skydd	ni s
Jordtrådsstorlek	≥ 2,5 mm2

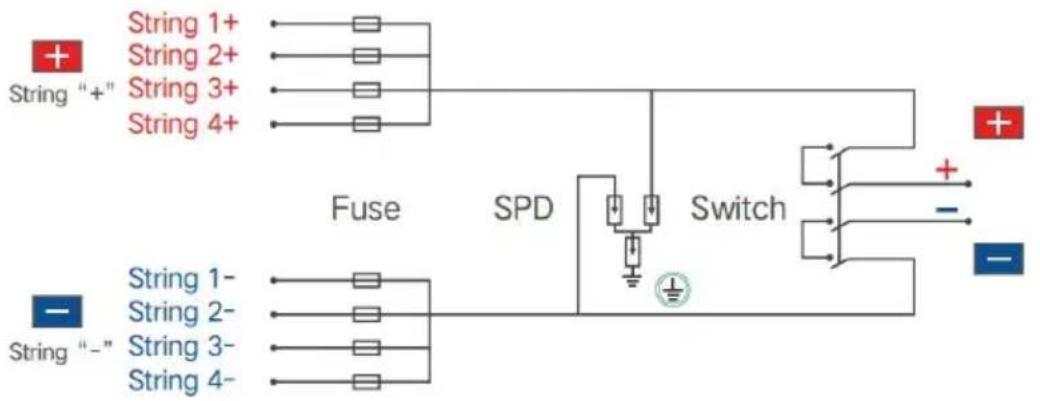

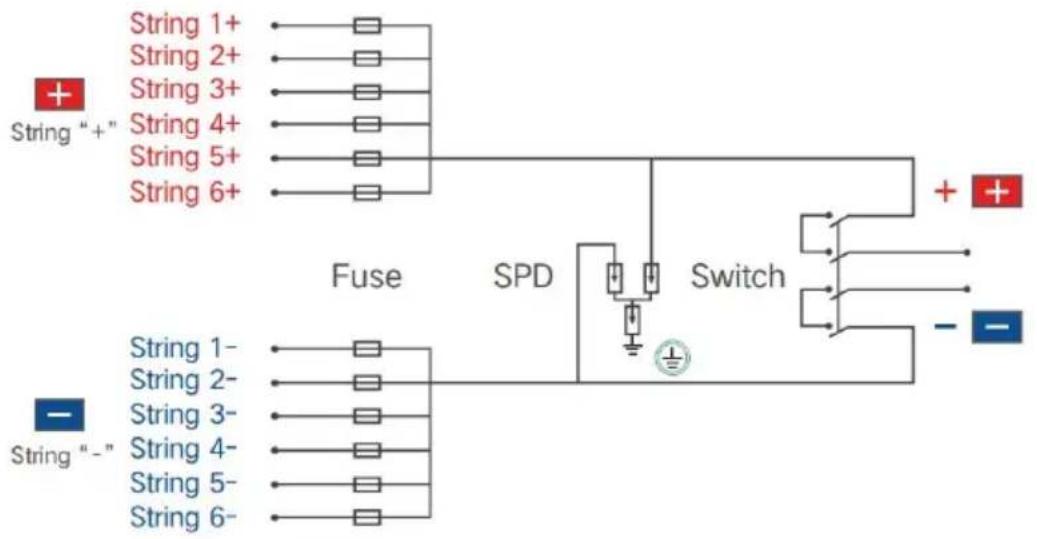

SP-HL-P202010-1 0 A och SP-HL-P202010-1 0 A Kopplingsschema för PV-kombinationsbox med 4 ingångar 1 utgång enligt följande:

SP-HL-P281913-15A 6 ingångar 1 utgång PV combiner box kopplingsschema enligt följande:

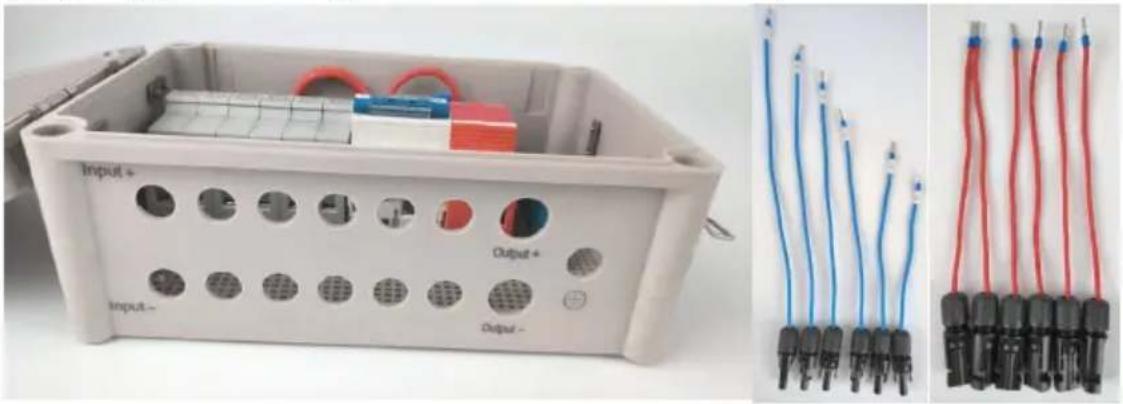

(57)halvfärdig PV-kombinationslåda --- 1 st; (58)Ingång- MC4-hankontakt med kabel----4st (för 4-vägs

PV-kombinationsbox)/6st (för 6-vägs PV-kombinationsbox); Tips: varje kabel har olika längd, det finns nummeretikett på varje kabel, notera särskilja.

(59)Ingång+ MC4 honkontakt med kabel----4st (för 4-vägs

PV-kombinationsbox)/6st (för 6-vägs PV-kombinationsbox); Tips: varje kabel håller samma längd.

(60)Utgång+ PG13.5 kabelgenomföring--1 st; (61)Utgång- PG13.5 kabelgenomföring--1 st;

(62)Jordning PG9 kabelgenomföring--1st; (63)MC4 verktyg --- 1st; (64)Väggmonteringsfästen väska---1 set;

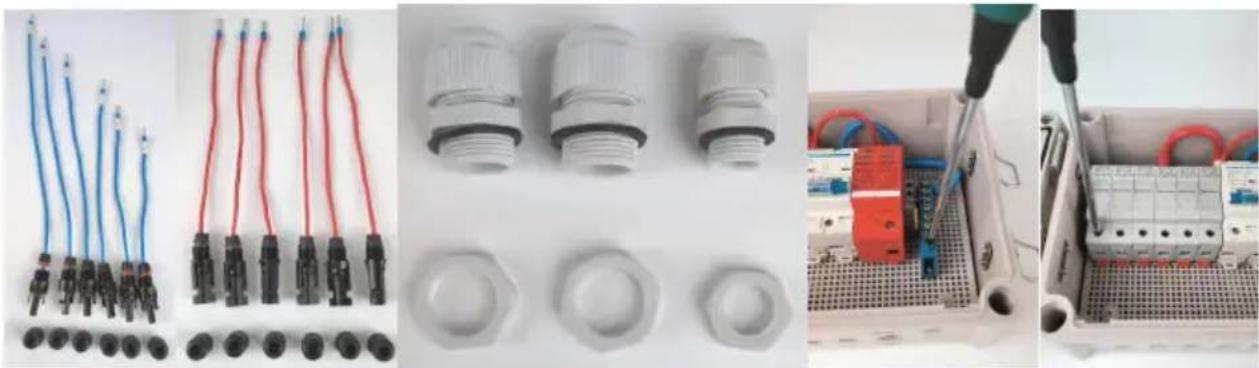

(36)Lös Input- MC4 honkontakts monteringsmutter ; (37)Lös Input+ MC4 honkontakts monteringsmutter ; (38)Lösa 3st kabelförskruvningars monteringsmutter ; (39)Lösa kopplingsplintars ingångar, se till att följande ledningsprocess lätt att fixa; (40)Lösa säkringshållares ingångsfixskruvar, se till att följande ledningsprocess är lätt att fixa ;

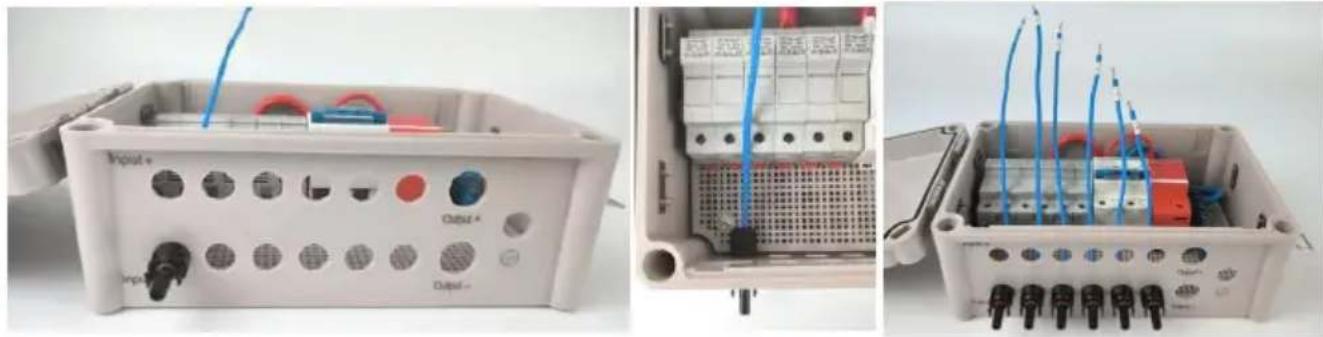

38. Kabelingång - MC4 hankontakt med kabel

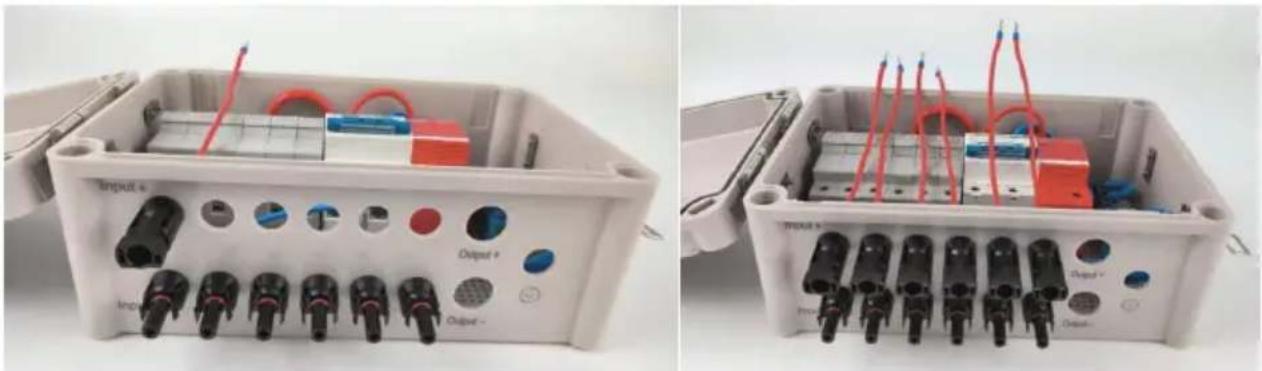

(30) Montering av resten av kablarna på bild 9 visad position, fixera mutter. Kabelnumret från vänster till höger ska vara nr.1-nr.6;

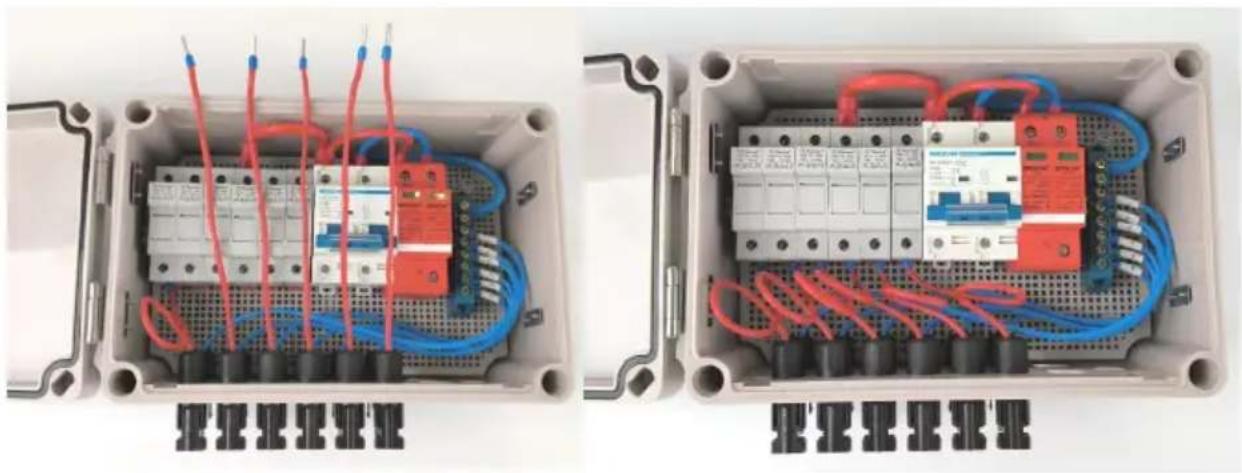

(31) Kabel nr 6 med kopplingsplints position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, slutstatusen enligt följande bild visades.

(29) Montering av kabel nr 1 på bild 12 visad position, fixera med mutter. (30) Montering av resten av kablarna på bild 13 visad position, fixera mutter.

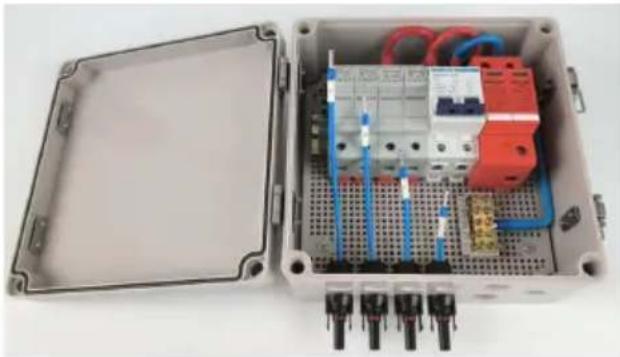

(31) Kabel nr 1 med säkringshållare nr 1, fäst skruven för säkringshållare. (32) Koppla in resten av kablarna som (3) process steg för steg,

slutstatusen enligt följande bild visades.

1. Montering av utgångskabelförskruvningar och jordningskabelförskruvningar.

(29) Montering av 2 st PG13.5 kabelförskruvningar på markerade 2 positioner; (30) Montering av 1 st PG9 kabelförskruvning på markerad position, slutstatus enligt följande bild visas.

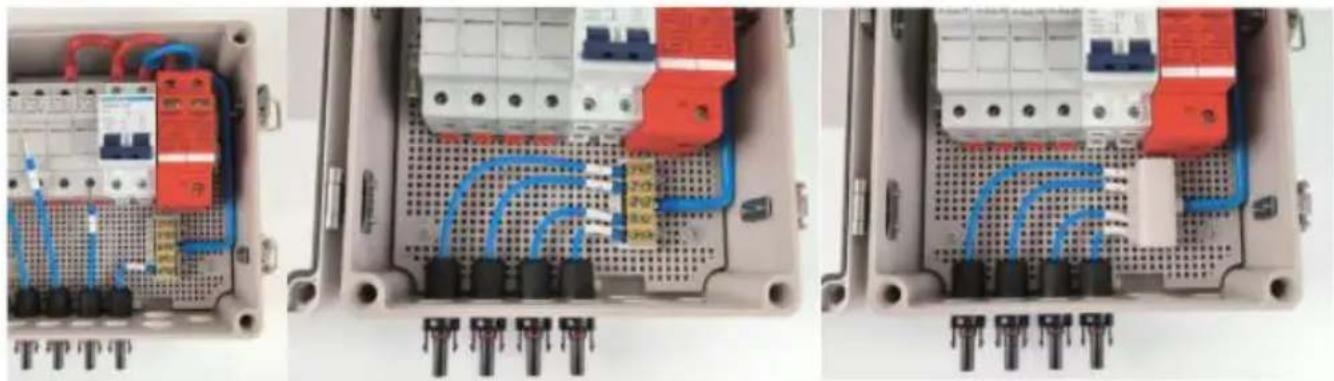

Tips: för 4-vägs PV-kombinationsbox, här har några olika steg för kabeldragning Input-MC4-hankontakt med kabel jämför med 6-vägs PV-kombinationsbox. Resten av processen behåller samma.

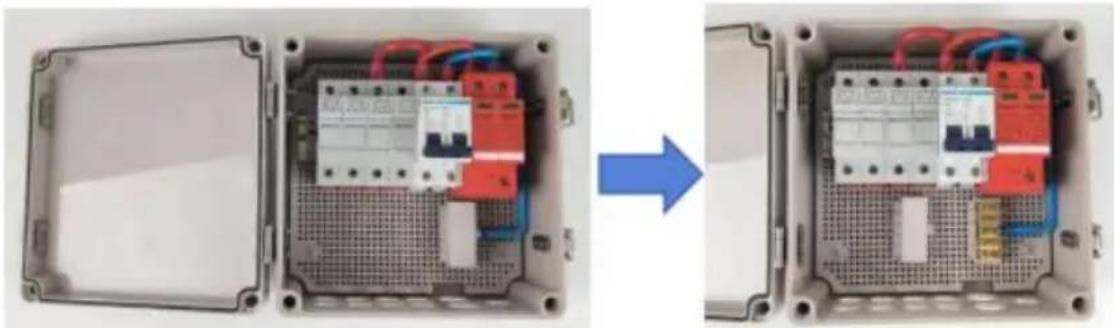

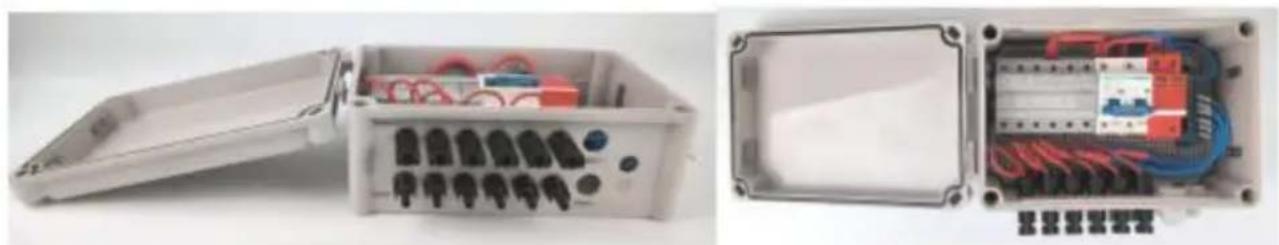

(8) Öppna kopplingsplintens lock enligt följande:

(2) Montering av 4 st Input-MC4 hankontakt med kabel och fixera med mutter på samma sätt som ovanstående process;

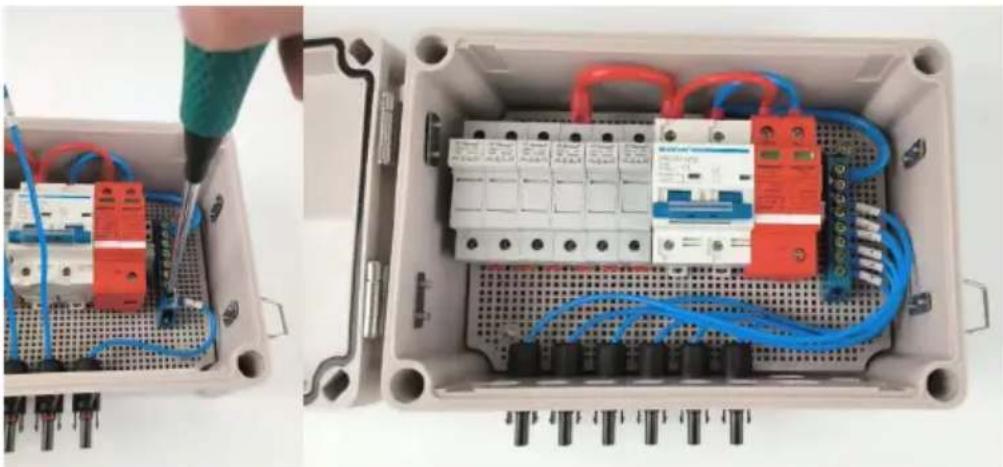

(31) Kabel nr 4 med kopplingsplints position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, stäng plintskyddet, slutstatusen enligt följande visas.

Installation: Använder matchade skruvar fixerar 4 monteringsspännen plådans baksidas 4 hål. Användare kan välja rätt läge och montera kombinationslådan på väggen eller panelen.

Snabb förbindelse

(22) För att förbättra förbindelsen av snabbhet och bekvämlighet,

Användning: Använd nyckeln för att öppna dörren till kombinerarboxen. Anslut den fotovoltaiska arrayens ingångskabel till motsvarande terminal. Var uppmärksam på polariteten (positiv/negativ) på solcellsarrayens ingångsledning.

(23) Kombineraren är en oberoende enhet med konstruerad in- och utgång för solcellsarrayen. Genom rimlig anslutning av solcellsarrayens ingång kan utgångseffekten anpassas för att matcha den enfasiga växelriktarens ingång.

(24) När användaren ansluter systemet, se till att alla kablar och utrustning är tillförlitliga.

Överströmsskydd

När solcellsmodulens inström är för hög, löser säkringen ut som skydd. Dessutom kan dvärgbrytaren också förhindra att systemströmmen blir för hög och har överströmsskyddsfunktion.

Det är strängt förbjudet att arbeta med säkringen. Innan inspektion eller byte måste DC-brytaren vara avstängd. Säkringen måste bytas mot en av samma modell och storlek som originalet.

Överspänningsskydd

När solcellsmodulens inspänning är hög, kommer dvärgbrytaren automatiskt att koppla ur och ha överspänningsskyddsfunktion.

Bilaga

Kvalitetssäkring

Denna produkts kvalitetssäkringsperiod är 1 år, om inte annat anges i avtalet.

Bevis

Produkter inom kvalitetssäkringsperioden kräver att kunden uppvisar faktura och datum för köpet. Samtidigt ska produktens märke vara väl synligt, annars kan rätten till kvalitetssäkring förverkas.

Följande situationer ger detta företag rätt att inte tillämpa kvalitetssäkring:

1. 1. Människoskada på utrustningen. 2. Felaktig installation och användning.
2. Vid användning av maxigränsparametrar utöver utrustningskraven;
3. Onormala skador på naturen orsakade;
4. Utöver det som anges i denna manual finns mycket dålig miljödrift;
5. Utöver de relevanta internationella standarder som specificeras vid installation och användning av sortimentet.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Teknisk support och e-garanticertifikat www.vevor.com/support
