Produkttyp	Solkombinationslåda
Märke	Vevor
Modell	SP-HL-S252810-10A
Antal PV-ingångar	6
Maximal ström per PV-sträng	10 A
Säkringsvärde per sträng	10 A
Ingångskabelarea	2,5 mm²
Antal utgångar	1
Maximal utström	60 A
Utgångskabelarea	10 mm²
Maximal utspänning	500 VDC
DC-utgångsbrytare	Ja
Överspänningsskydd (SPD)	Ja, 40 kA, 2P DC500V
Skyddsklass	IP66
Temperaturområde	-30 °C ~ +60 °C
Kylningsmetod	Naturlig
Kapslingsmaterial	Metall (tätt stål)
Medföljande tillbehör	MC4 hankontakter/honkontakter, PG13.5/PG9 kabelgenomföringar, MC4-verktyg, väggmonteringssats
Skyddsfunktioner	Överström, överspänning, åska, återströmsskydd
Installation	Väggmontering med monteringsfästen
Garanti	1 år
Överensstämmelse	CE, del 15 FCC

Vanliga frågor - SP-HL-S252810-10A Vevor

Vad är rollen för en solkombinationslåda?

Den samlar flera solpanelsträngar till en enda utgång till växelriktaren, samtidigt som den ger skydd mot överström, överspänning och åska.

Hur installerar man lådan SP-HL-S252810-10A?

Fäst lådan på väggen med de medföljande monteringsfästena. Anslut PV-ingångarna via MC4-kontakterna med rätt polaritet. Anslut utgången till växelriktaren. Se till att jordningen är korrekt (kabel ≥2,5mm²).

Vilket värde har säkringarna som används?

För denna modell skyddas varje PV-sträng av en 10A-säkring. Byt endast mot samma värde.

Kan jag använda denna låda med 15A solpaneler?

Nej, den maximala strömmen per sträng är 10A. En högre ström kan skada säkringen. Använd paneler vars kortslutningsström inte överstiger 10A.

Hur utför man kabeldragningen för ingångarna?

Anslut MC4 hankontakter (positiva kablar) till säkringshållarna, och honkontakter (negativa kablar) till den negativa plinten. Följ kopplingsschemat i bruksanvisningen.

Vad gör man om brytaren löser ut?

Kontrollera att det inte finns överström eller kortslutning. Återställ brytaren efter att problemet är löst. Om utlösningen kvarstår, kontakta en fackman.

Är denna låda vattentät?

Ja, den har skyddsklass IP66, vilket skyddar mot damm och kraftiga vattenstrålar.

Vilka tillbehör ingår i förpackningen?

Lådan, 6 MC4 hankontakter med kabel, 6 MC4 honkontakter med kabel, 2 PG13.5 kabelgenomföringar, 1 PG9 kabelgenomföring, 1 MC4-verktyg, en väggmonteringssats och en bruksanvisning.

Kan jag ansluta färre än 6 PV-strängar?

Ja, oanvända ingångar måste isoleras. Det rekommenderas att täppa till oanvända kontakter med täta pluggar.

Vilka säkerhetsåtgärder bör vidtas?

Installationen måste utföras av en fackman. Stäng av strömmen före ingrepp. Rör inte säkringar under spänning. Följ polariteter och säkringsvärden.

BRUKSANVISNING SP-HL-S252810-10A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PV KOMBINATORLÅDA

Modell: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar s kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

För bästa användning av produkten, läs följande instruktioner och symboler:

Denna symbol indikerar att informell användning kan vara farlig för användare eller orsaka betydande skada på hårdvara.

Läs denna manual före installation.

	VARNING !All drift och linjeanslutning frågar professionell petill drift.
	VARNING !Var uppmärksam på personlig säkerhet och utrustningssäkerhet.
	VARNING!Observera att fotovoltaisk array-ingång av positiv negativ polaritet och den totala utsignalen av de positiva och negativa polariteten.
	VARNING !Installation eller anslutning pv moduler , observer moduler hög spänning , undvika producera chock
	VARNING !Se till att anslutningen av fäste, för användaren använda felaktig eller kabeldragning förlust orsaka instabil, vevor företag inte åtar sig något ansvar.

Produktintroduktion

I fotovoltaiska kraftgenereringssystem, för att minska kablarna mellan solcellsmodulen och växelriktaren, underlätta underhåll, minska förluster och förbättra produktens säkerhet och tillförlitlighet, krävs i allmänhet en sammanflödesanordning mellan solcellsmodulen och växelriktaren.

Fotovoltaisk kopplingsdosa har förutom funktionen som PV-buss utomhus också strömskydd, överströmsskydd, överspänningsskydd, åskskydd och en rad andra perfekta skyddsfunktioner.

Detta företag producerar solcellsboxar med ovanstående olika funktionskrav, och tillsammans med fotovoltaiska (PV) nät och nätverkstyp växelriktare kan de bilda en komplett uppsättning solcellslösningar för kraftgenerering.

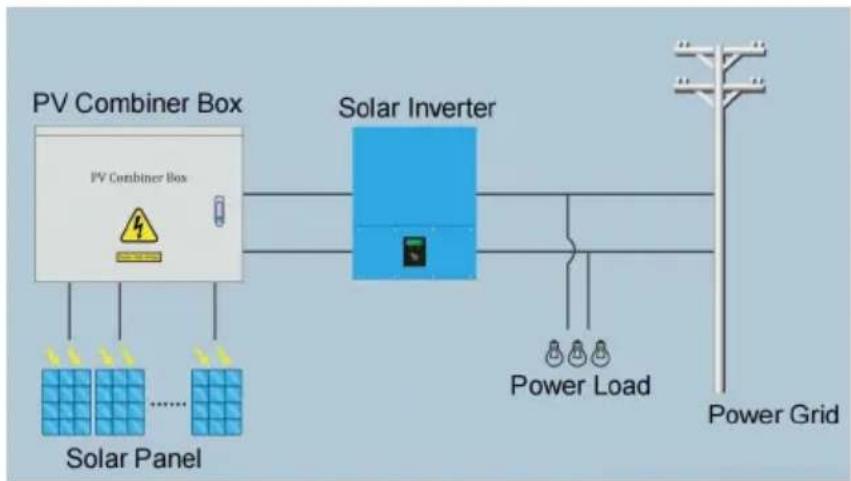

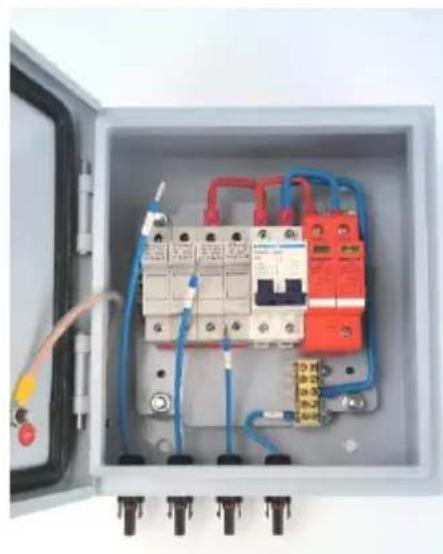

Vid val av fotovoltaisk kopplingsbox kan användaren, enligt back-end-växelriktarens inspänningsområde och uteffektstorlek, välja ett visst antal specifikationer för samma PV-modulserie, parallellkoppla PV-modulserien och ansluta till den fotovoltaiska kopplingsdosans (se figur 1) buss, och efter strömbrytarkontroll och åskskyddsanordningens skydd, mata ut till växelriktaren.

Figur 2 visar relaterade delar och deras specifikationer.

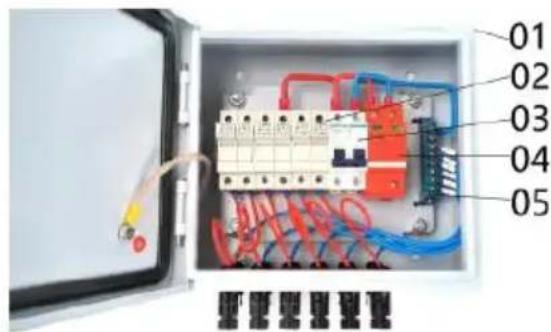

Bild 1

02---4st/6st DC500V Säkringshållare med 10/15A säkring

03--- 63A/ 125A 2P DC500V MCB

04---SU6-40KA 2P DC500V SPD

05---Neutral ledare

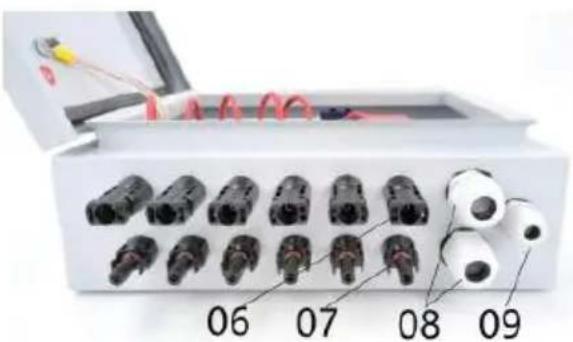

06---4st/6st Solar honkontakt

07---4st/6st Solar hankontakt

08---2st Utgång PG16 Kabelgenomföring

09---Jordning PG9 kabelgenomföring

Produktionsspecifikation

Modell	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-matris ingångsnummer	4	6	6
Max enskild PV-matrisströ	15A	10A	15A
Enkel PV-matris säkring	15A	10A	15A
Enkel PV-matris trådstorlek	2,5 mm2
Utdatanummer	1
Max utström	60A	60A	90A
Utgångskabelstorlek	10 mm2	10 mm2	16 mm2
Max utspänning	500 VDC
DC-utgångsbrytare	ni s
Skyddsnivå	IP 6 6
Temperaturområde	-30 °C ~ +60°C
Svalkande sätt	Naturlig kyl-
SPD-skydd	ni s
Jordtrådsstorlek	≥ 2,5 mm2

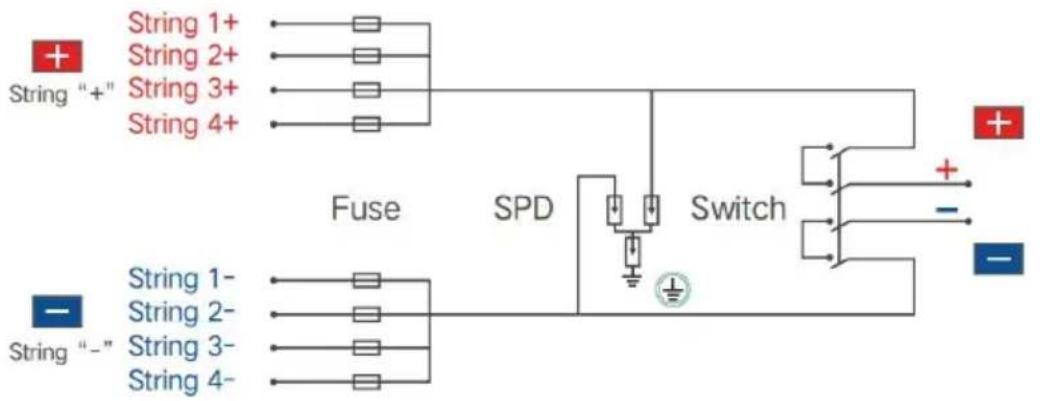

SP-HL-S252310-15A Kopplingsschema för PV-kombinationsbox med 4 ingångar och 1 utgång enligt följande:

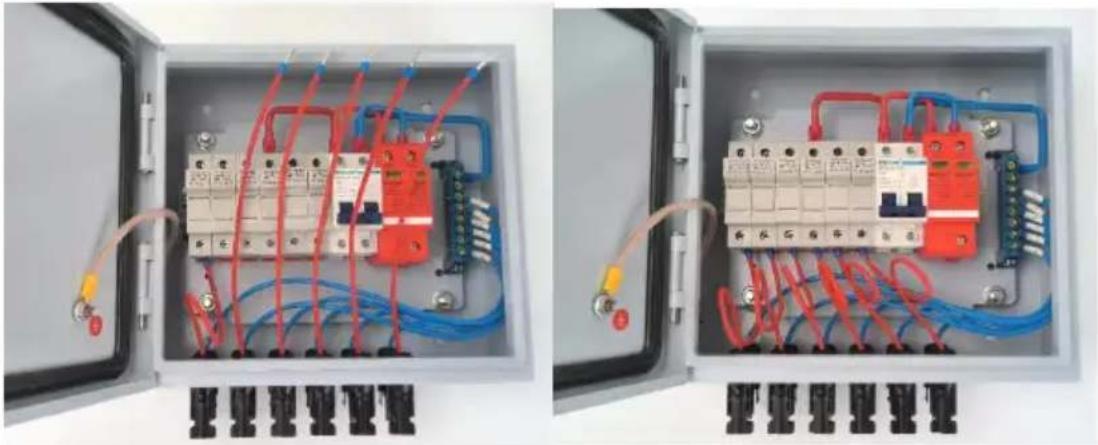

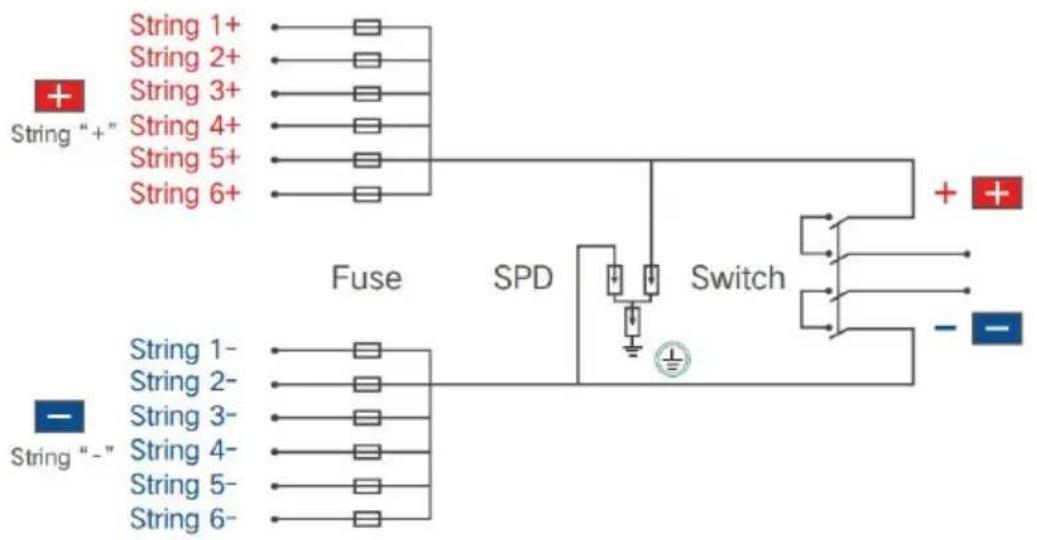

SP-HL-S252810-10A och SP-HL-S252810-15A Kopplingsschema för PV-kombinationsbox med 6 ingångar och 1 utgång enligt följande:

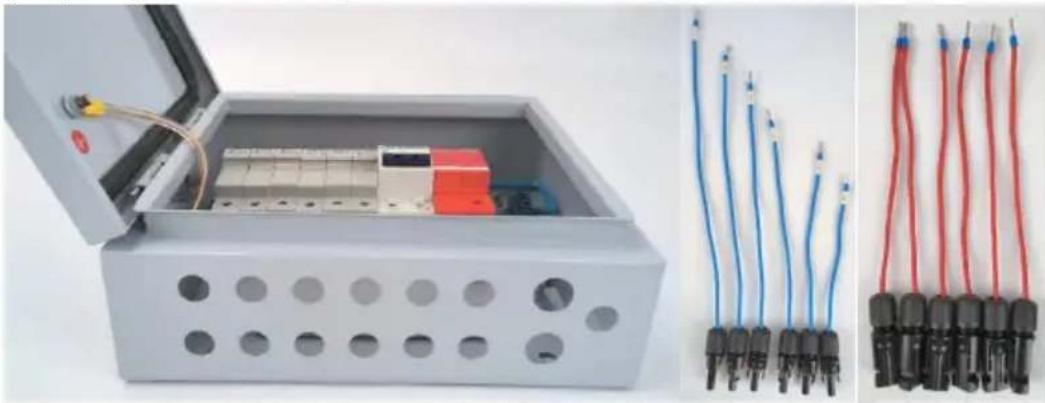

(57) Halvfärdig PV-kombinationslåda --- 1 st; (58) Ingång - MC4-hankontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har olika längd, det finns nummeretikett på varje kabel, notera att skilja dem åt.

(59) Ingång + MC4 honkontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har samma längd.

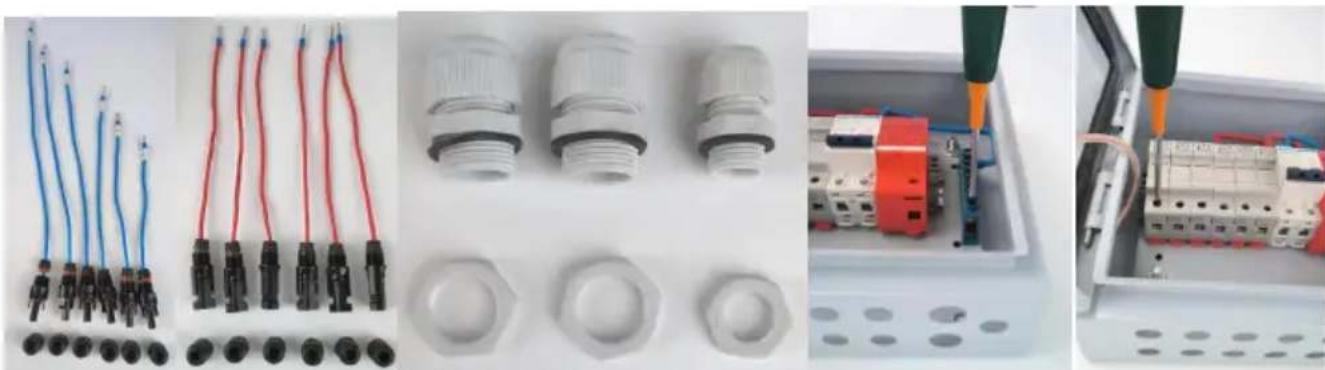

(60) Utgång + PG13.5 kabelgenomföring --- 1 st; (61) Utgång - PG13.5 kabelgenomföring --- 1 st; (62) Jordning PG9 kabelgenomföring --- 1 st;

(63) MC4-verktyg --- 1 st; (64) Väggmonteringsfästen, väska --- 1 set;

(36) Lossa Input- MC4 honkontaktens monteringsmutter; (37) Lossa Input+ MC4 honkontaktens monteringsmutter; (38) Lossa de 3 kabelförskruvningarnas monteringsmuttrar; (39) Lossa kopplingsplintarnas ingångar, se till att följande ledningsprocess är lätt att utföra; (40) Lossa säkringshållarnas ingångsfixskruvar, se till att följande ledningsprocess är lätt att utföra.

38. Kabelingång - MC4 hankontakt med kabel

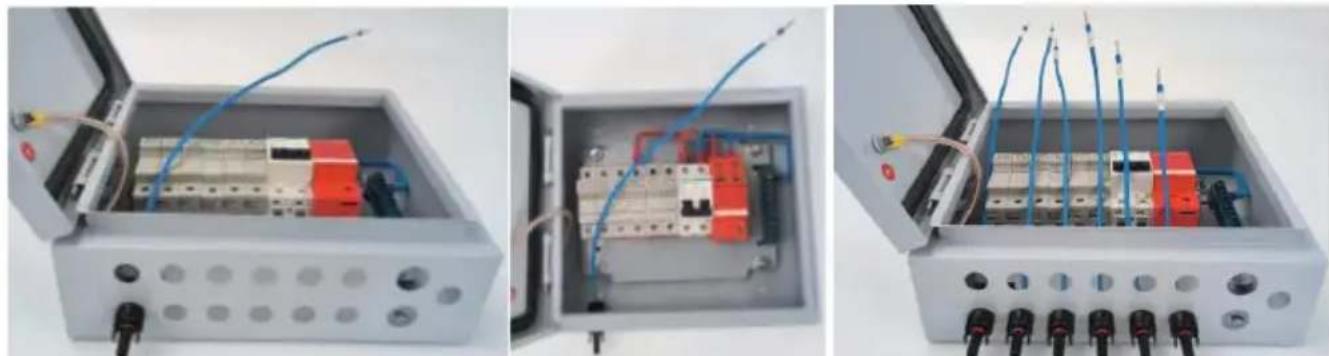

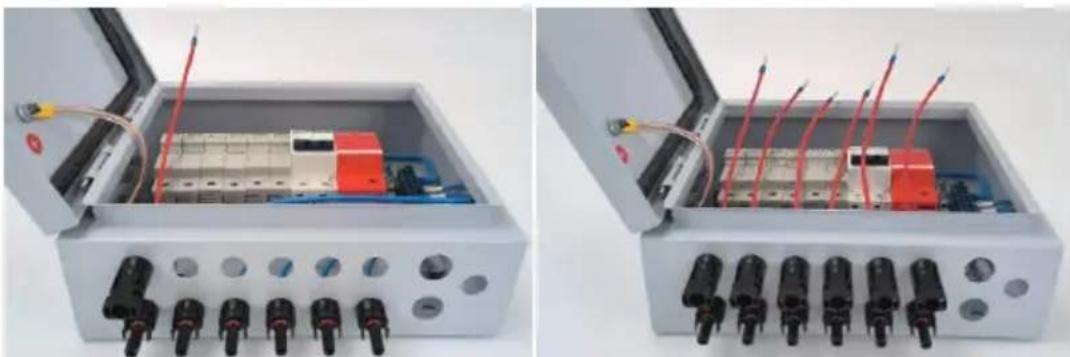

(30) Montering av resten av kablarna på bild 9 visad position, fixera muttern. Kabelnumret från vänster till höger ska vara nr. 1 - nr. 6.

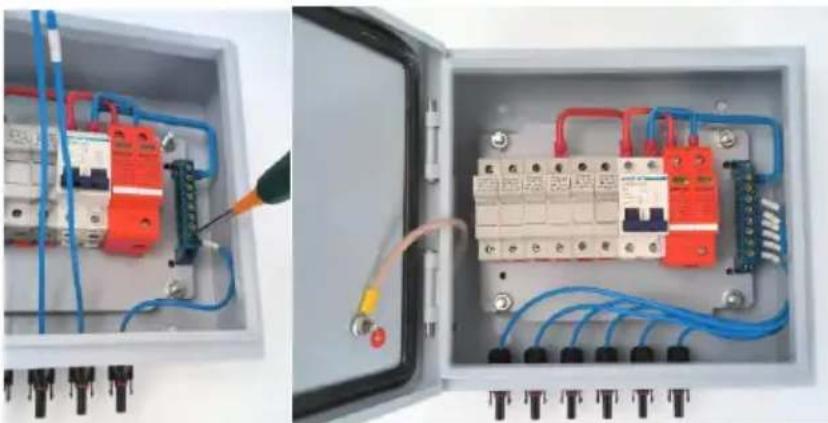

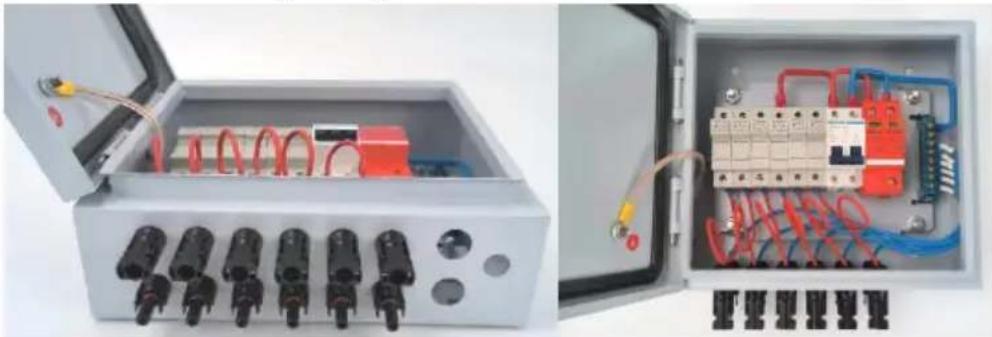

(31) Kabel nr 6 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som i process (3) steg för steg, slutstatusen enligt följande bild.

(29) Montera kabel nr 1 på bild 12 visad position, fixera med mutter. (30) Montering av resten av kablarna på bild 13 visad position, fixera muttern.

(31) Kabel nr 1 med säkringshållare nr 1, fäst skruven för säkringshållaren. (32) Koppla in resten av kablarna som i process (3) steg för steg,

slutstatusen enligt följande bild.

1. Montering av utgångskabelförskruvningar och jordningskabelförskruvningar.

(29) Montering av 2 st PG13.5 kabelförskruvningar på markerade 2 positioner; (30) Montering av 1 st PG9 kabelförskruvning på markerad position, slutstatus enligt följande bild.

Tips: för 4-vägs PV-kombinationsbox, här har några olika steg för kabeldragning Input-MC4-hankontakt med kabel jämfört med 6-vägs PV-kombinationsbox. Resten av processen är densamma.

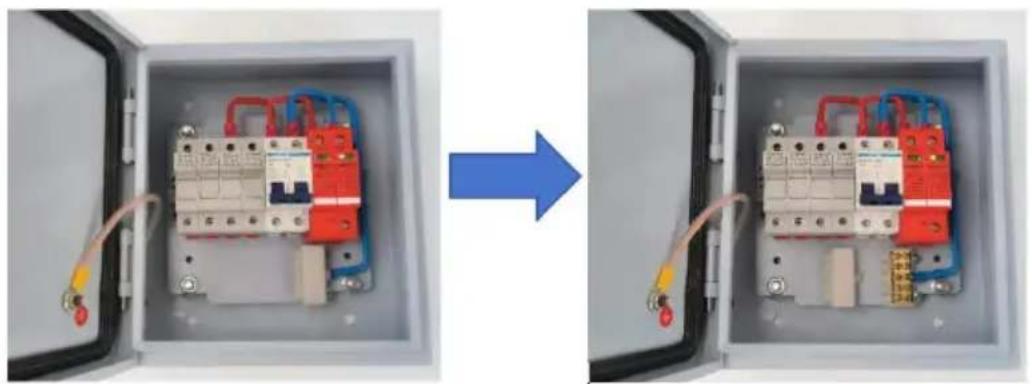

(8) Öppna kopplingsplintens lock enligt följande:

(2) Montering av 4 st Input-MC4 hankontakt med kabel och fixera med mutter på samma sätt som ovanstående process.

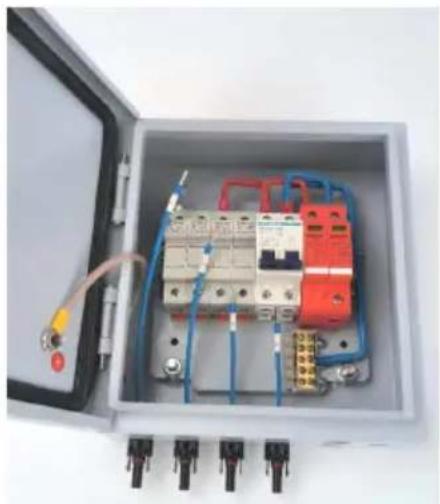

(31) Kabel nr 4 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som i process (3) steg för steg, stäng plintskyddet, slutstatusen enligt följande bild.

Installation: Använd matchande skruvar för att fixera 4 monteringsspännen i plåtens baksidas 4 hål. Användaren kan välja rätt läge och montera kombinationslådan på väggen eller panelen.

Snabb förbindelse

För att förbättra anslutningens snabbhet och bekvämlighet, använd nyckeln för att öppna dörren till kombinerarboxen. Anslut den fotovoltaiska arrayens ingångskabel till motsvarande terminal. Var uppmärksam på att solcellsarrayens ingångsledning har rätt positiv och negativ polaritet.

Kombineraren är en oberoende enhet som är konstruerad för solcellsarrayens in- och utgång. Genom rimlig anslutning av solcellsarrayens ingång blir produktionen enkelriktad, för att matcha den enkla ingången som används av styrenheten.

När användaren ansluter systemet, se till att alla kablar och utrustning är pålitliga.

Överströmsskydd

När solcellsmodulens inström är för stor, kommer säkringen att skydda. Dessutom kan dvärgbrytaren också förhindra att systemströmmen blir för stor och har överströmsskyddsfunktion.

Det är strängt förbjudet att arbeta med säkringen. Inspektion eller byte måste göras innan säkringen och DC-brytaren. Säkringen måste bytas mot originalmodellen av samma storlek.

Överspänningsskydd

När solcellsmodulens inspänning är hög, kommer dvärgbrytaren automatiskt att koppla ur och ha överspänningsskyddsfunktion.

Bilaga

Kvalitetssäkring

Denna produkts kvalitetssäkringsperiod är 1 år, om inte annat anges i avtalet.

Bevis

Produkter inom kvalitetssäkringsperioden kräver att kunden uppvisar faktura och datum för köpet. Samtidigt ska produktens märke vara väl synligt, annars har företaget rätt att inte ge kvalitetssäkring.

Följande situationer ger företaget rätt att inte ge kvalitetssäkring:

1. Människoskada på utrustningen. 2. Felaktig installation och användning.
2. Vid användning av maxigränsparametrar utöver utrustningskraven;
3. Onormala skador på naturen orsakade;
4. Utöver det som anges i denna manual finns mycket dålig miljödrift;
5. Utöver de relevanta internationella standarder som specificeras vid installation och användning av sortimentet.
