Typ produktu	Skrzynka kombinacji fotowoltaicznej
Marka	Vevor
Model	SP-HL-S252810-10A
Liczba wejść PV	6
Maksymalny prąd na łańcuch PV	10 A
Prąd znamionowy bezpiecznika na łańcuch	10 A
Przekrój przewodu wejściowego	2,5 mm²
Liczba wyjść	1
Maksymalny prąd wyjściowy	60 A
Przekrój przewodu wyjściowego	10 mm²
Maksymalne napięcie wyjściowe	500 V DC
Wyłącznik nadprądowy wyjścia DC	Tak
Ochrona przeciwprzepięciowa (SPD)	Tak, 40 kA, 2P DC500V
Stopień ochrony	IP66
Zakres temperatur	-30 °C ~ +60 °C
Sposób chłodzenia	Naturalny
Materiał obudowy	Metal (stal szczelna)
Dołączone akcesoria	Złącza MC4 męskie/żeńskie, dławiki PG13.5/PG9, narzędzie MC4, zestaw montażowy na ścianę
Funkcje ochronne	Nadprąd, przepięcie, odgrom, zabezpieczenie przed prądem wstecznym
Montaż	Ścienny za pomocą wsporników montażowych
Gwarancja	1 rok
Zgodność	CE, Część 15 FCC

Często zadawane pytania - SP-HL-S252810-10A Vevor

Jaka jest rola skrzynki kombinacji fotowoltaicznej?

Łączy kilka łańcuchów paneli słonecznych w jedno wyjście do falownika, zapewniając jednocześnie ochronę przed nadprądem, przepięciami i wyładowaniami atmosferycznymi.

Jak zainstalować skrzynkę SP-HL-S252810-10A?

Przymocować skrzynkę do ściany za pomocą dołączonych wsporników montażowych. Podłączyć wejścia PV przez złącza MC4, przestrzegając biegunowości. Podłączyć wyjście do falownika. Upewnić się, że uziemienie jest prawidłowe (przewód ≥2,5 mm²).

Jaki jest prąd znamionowy używanych bezpieczników?

W tym modelu każdy łańcuch PV jest chroniony bezpiecznikiem 10A. Wymieniać tylko na taki sam prąd znamionowy.

Czy mogę używać tej skrzynki z panelami słonecznymi o prądzie 15A?

Nie, maksymalny prąd na łańcuch wynosi 10A. Wyższy prąd może uszkodzić bezpiecznik. Użyj paneli, których prąd zwarciowy nie przekracza 10A.

Jak wykonać okablowanie wejść?

Podłączyć złącza męskie MC4 (przewody dodatnie) do uchwytów bezpieczników, a złącza żeńskie (przewody ujemne) do listwy zaciskowej ujemnej. Postępować zgodnie ze schematem okablowania dostarczonym w instrukcji.

Co zrobić, jeśli wyłącznik zadziała?

Sprawdzić, czy nie ma nadprądu lub zwarcia. Zresetować wyłącznik po rozwiązaniu problemu. Jeśli zadziałanie się powtarza, skontaktować się z profesjonalistą.

Czy ta skrzynka jest wodoodporna?

Tak, posiada stopień ochrony IP66, co chroni ją przed pyłem i silnymi strumieniami wody.

Jakie akcesoria są dołączone do opakowania?

Skrzynka, 6 złączy męskich MC4 z przewodem, 6 złączy żeńskich MC4 z przewodem, 2 dławiki PG13.5, 1 dławik PG9, 1 narzędzie MC4, zestaw montażowy na ścianę i instrukcja.

Czy mogę podłączyć mniej niż 6 łańcuchów PV?

Tak, nieużywane wejścia należy zaizolować. Zaleca się zatkanie nieużywanych złączy zaślepkami wodoszczelnymi.

Jakie środki ostrożności należy podjąć?

Instalacja powinna być wykonana przez profesjonalistę. Przed jakąkolwiek interwencją odłączyć zasilanie. Nie dotykać bezpieczników pod napięciem. Przestrzegać biegunowości i prądów znamionowych bezpieczników.

INSTRUKCJA OBSŁUGI SP-HL-S252810-10A Vevor

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support

SKRZYNKA PRZYŁĄCZENIOWA PV

Model: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FC0 działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i urządzenie musi akceptować wszelkie odbierane zakłócen w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

Aby lepiej wykorzystać produkt, przeczytaj poniższe instrukcje symboli:

Ten symbol identyfikacyjny nieformalnego działania może stwarzać zagrożenie dla bezpieczeństwa użytkowników lub spowodować poważne uszkodzenia sprzętu.

Przed przystąpieniem do instalacji prosimy o zapoznanie się z niniejszą instrukcją.

	UWAGA !Wszystkie czynności związane z obsługą i podłączaniem linii wymagają zaangażowania profesjonalisty.
	UWAGA !Prosimy o zwrócenie uwagi na bezpieczeństwo osobiste i sprzętowe.
	OSTRZEŻENIE!Należy pamiętać, że wejście układu fotowoltaiczne wartości dodatniej i biegunowość ujemna i całkow wynik biegunowości dodatniej i ujemnej.
	UWAGA !Instalacja Lub połączenie pv moduły , proszę zw uwagę PV moduły wysoki napięcie , unikać wyw szok zagrożenie .
	UWAGA !Upewnij się, że połączenie mocujące jest prawidł Użytkownik użyje niewłaściwego okablowania lub straty spowodowane niestabilnością, firma Vevor ponosi żadnej odpowiedzialności.

Wprowadzenie do produktu

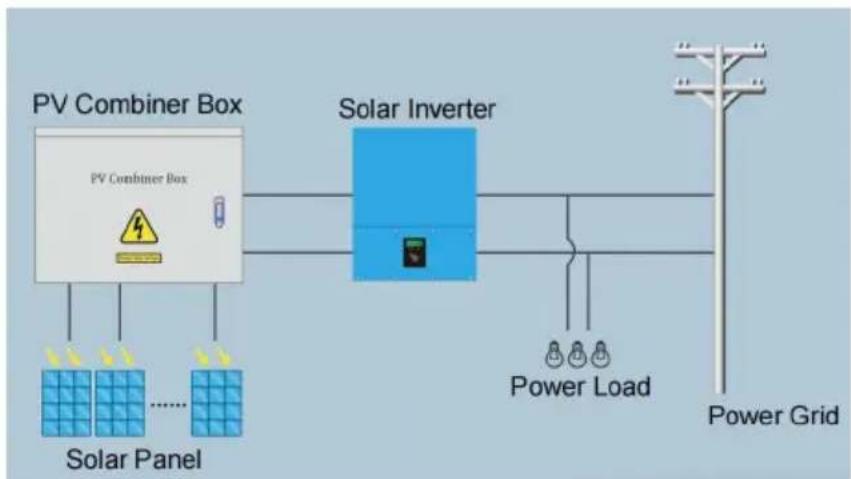

System wytwarzania energii fotowoltaicznej. Aby zredukować liczbę modułów fotowoltaicznych i falowników pomiędzy kablami połączeniowymi, ułatwić konserwację, zmniejszyć straty i poprawić bezpieczeństwo oraz niezawodność produktu, zazwyczaj wymaga się, aby moduł fotowoltaiczny i falownik zostały dodane pomiędzy urządzenia łączące.

Skrzynka przyłączeniowa instalacji fotowoltaicznej oprócz funkcji zewnętrznej magistrali PV powinna także posiadać zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe, zabezpieczenie odgromowe i szereg innych doskonałych funkcji ochronnych.

Firma ta produkuje skrzynki przyłączeniowe do instalacji fotowoltaicznych, które spełniają wszystkie wymienione powyżej wymagania funkcjonalne. Sieć fotowoltaiczna (PV) z inwerterem sieciowym obsługującym tę technologię może stanowić kompletny zestaw rozwiązań systemów wytwarzania energii fotowoltaicznej.

Wybierając skrzynkę przyłączeniową fotowoltaiczną, użytkownik może zgodnie z zakresem napięcia wejściowego falownika, rozmiarem mocy wyjściowej, pewną liczbą specyfikacji tej samej serii modułów fotowoltaicznych, równoległą kompozycją szeregu modułów fotowoltaicznych, koordynować dostęp do magistrali skrzynki przyłączeniowej fotowoltaicznej (patrz rysunek 1), a następnie po sterowaniu wyłącznikiem i ochronie urządzenia odgromowego po wyjściu w celu wykorzystania falownika.

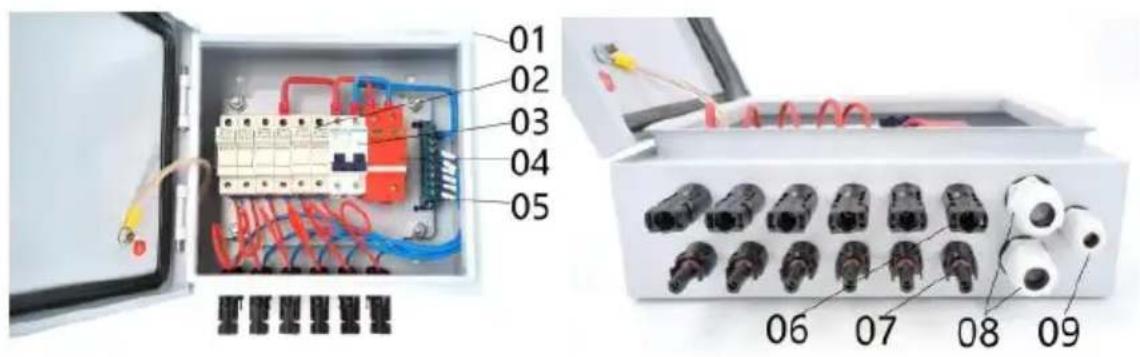

Rysunek 2 przedstawia powiązane części i ich specyfikację.

Rysunek 1

Rysunek 2

01---Wodoodporne pudełko metalowe

02---4 szt./6 szt. Uchwyt bezpiecznika DC500V z bezpiecznikiem 10/15/

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Pasek neutralny

06---4 szt./6 szt. Złącze żeńskie do ogniw słonecznych

07---4 szt./6 szt. Złącze męskie do ogniw słonecznych

08---2 szt. Wyjście PG16 Dławik kablowy

09---Uziemienie PG9 Dławik kablowy

Specyfikacja produkcji

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
Numery wejściowe układu fotowoltaicznego	4	6	6
Maksymalny prąd pojedynczego zespołu fotowoltaicznego	15A	10A	15A
Pojedynczy bezpiecznik układu fotowoltaicznego	15A	10A	15A
Rozmiar przewodu pojedynczego zespołu PV	2,5 mm2
Liczby wyjściowe	1
Maksymalny prąd wyjściów	60A	60A	90A
Rozmiar przewodu wyjściowego	10mm2	1 0 mm2	1 6mm2
Maksymalne napięcie wyjściowe	500 V prądu stałego
Wyłącznik obwodu wyjściowego DC	Tak
Poziom ochrony	IP66
Zakres temperatur	-30 °C~+60°C
Chłodzący sposób	Naturalny chłodzenie
Ochrona SPD	Tak
Rozmiar przewodu uziemiającego	≥ 2,5 mm2

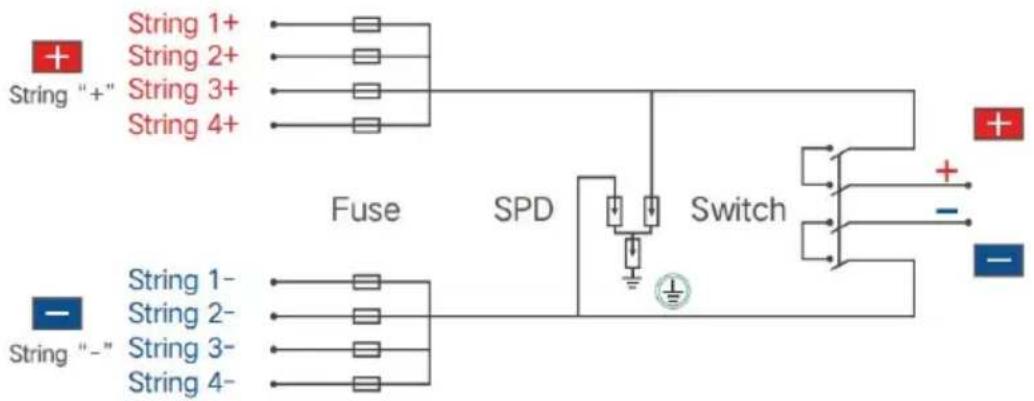

SP-HL-S252310-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 4 wejściami i 1 wyjściem wygląda następująco:

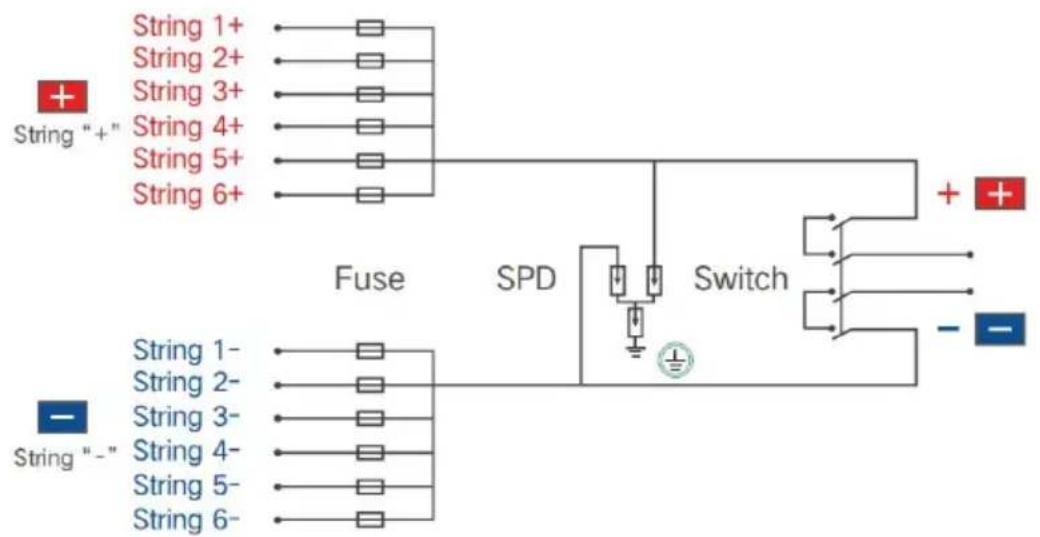

SP-HL-S252810-10A i SP-HL-S252810-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 6 wejściami i 1 wyjściem wygląda następująco:

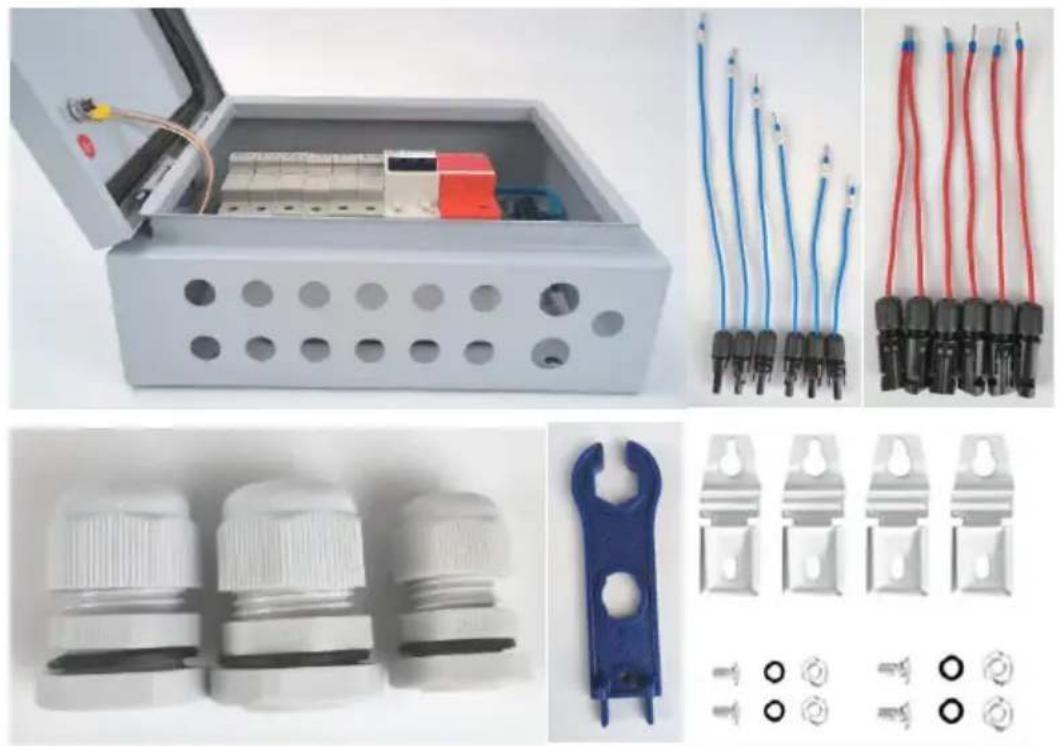

26. Lista akcesoriów:

(41)Półwykończona skrzynka przyłączeniowa PV --- 1 szt.; (42)Wejście - złącze męskie MC4 z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV). Wskazówki: każdy kabel ma inną długość, na każdym kablu znajduje się etykieta z numerem, aby ułatwić rozróżnienie. (43)Złącze wejściowe + MC4 żeńskie z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV); Wskazówki: każdy kabel powinien mieć tę samą długość. (44)Wyjście + dławik kablowy PG13.5 - 1 szt.; (45)Wyjście - dławik kablowy PG13.5 - 1 szt.; (46)Dławik kablowy uziemiający PG9 - 1 szt.; (47)Narzędzie MC4 --- 1 szt.; (48)Torba z uchwytami do montażu na ścianie --- 1 zestaw;

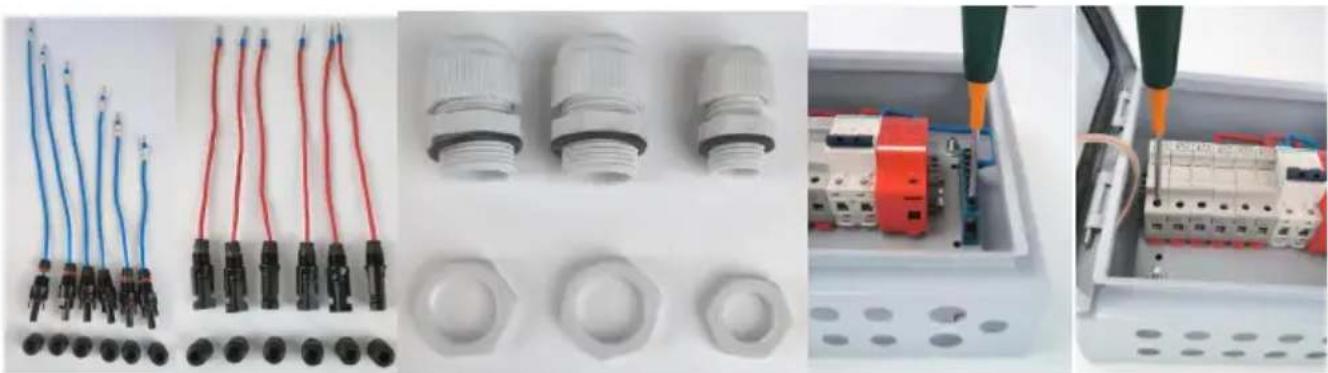

1. Prace przygotowawcze

(26)Luźne wejście - nakrętka mocująca złącza żeńskiego MC4 ; (27)nakrętka mocująca złącze żeńskie Input+MC4 ; (28)Luźne 3 sztuki dławików kablowych z nakrętką montażową; (29)Luźne zaciski wejściowe bloku zaciskowego, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia; (30)Luźne śruby mocujące uchwyty bezpieczników, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia;

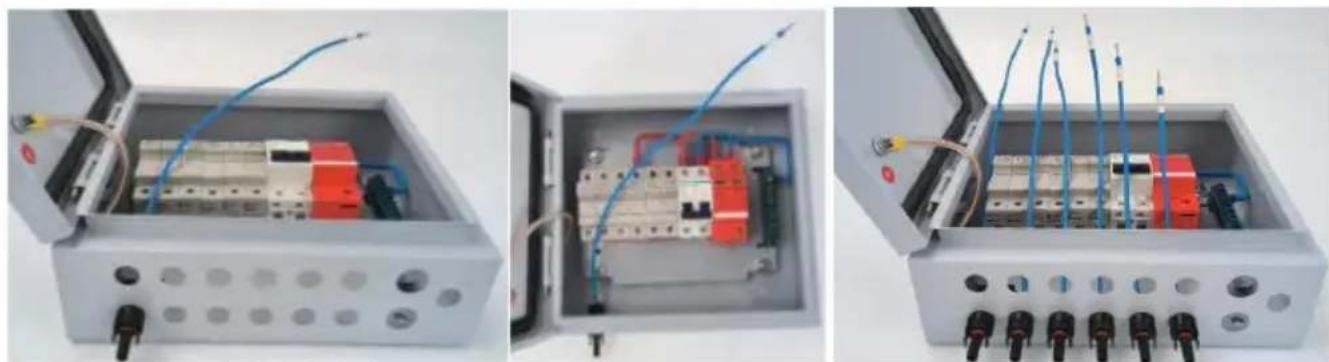

28. Wejście okablowania - złącze męskie MC4 z kablem

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 8, przymocować nakrętką;

nakrętka;

(22) Zamontuj resztę kabli w miejscu pokazanym na rysunku 9, zamocuj nakrętką. Numer kabla od lewej do prawej to nr 1-nr 6;

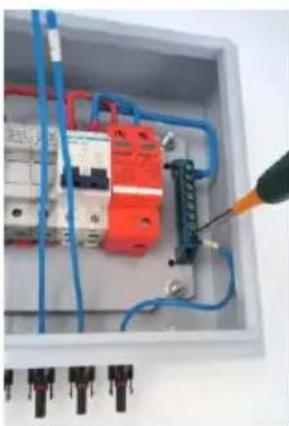

(23) Przewód nr 6 z listwą zaciskową pozycja nr 1; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Wejście okablowania + złącze żeńskie MC4 z kablem

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 12, przymocować nakrętką; (22) Montaż pozostałych kabli w miejscu pokazanym na rysunku 13, przymocować nakrętką.

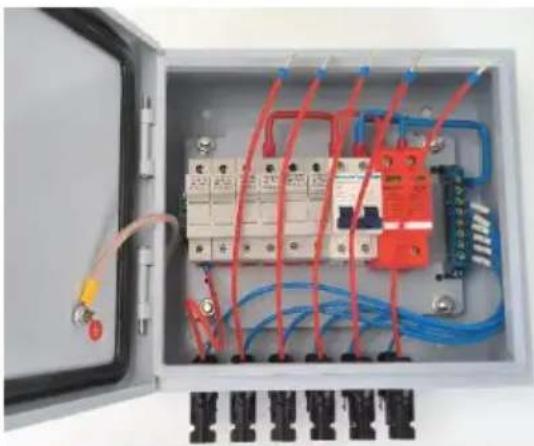

(23) Podłącz kabel nr 1 do uchwytu bezpiecznika nr 1, przykręć śrubę uchwytu bezpiecznika; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

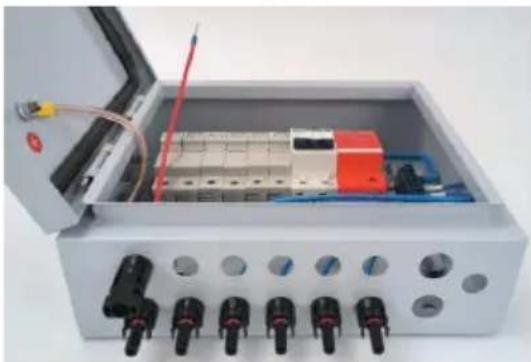

1. Montaż przepustów kablowych wyjściowych i przepustów kablowych uziemiających.

(21) Montaż 2 szt. dławików kablowych PG13.5 w 2 oznaczonych miejscach; (22) Montaż 1 szt. dławika kablowego PG9 w oznaczonym miejscu, stan końcowy jak na poniższym zdjęciu

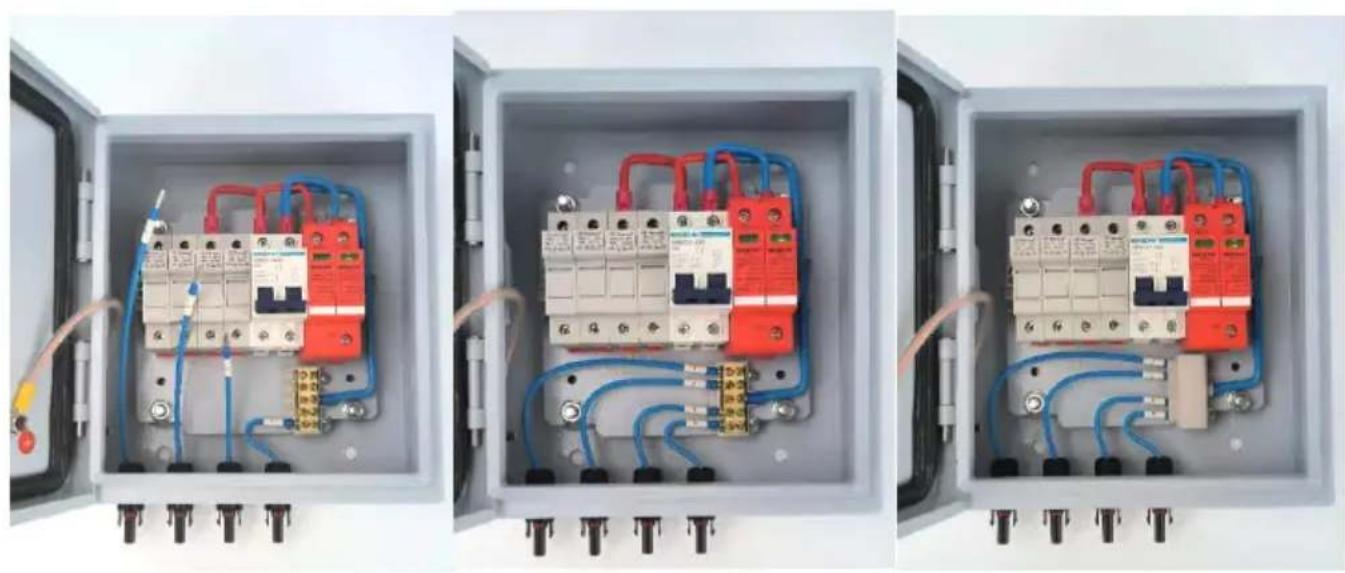

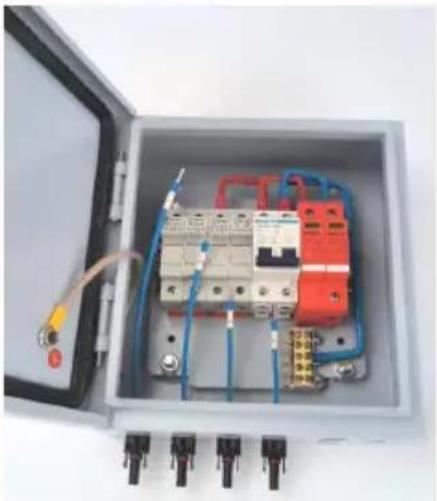

Wskazówki: w przypadku skrzynki przyłączeniowej 4-drożnej PV poniżej przedstawiono kilka różnych kroków dotyczących okablowania wejścia - złącze męskie MC4 z kablem w porównaniu ze skrzynką przyłączeniową 6-drożną PV. Reszta procesu pozostaje taka sama.

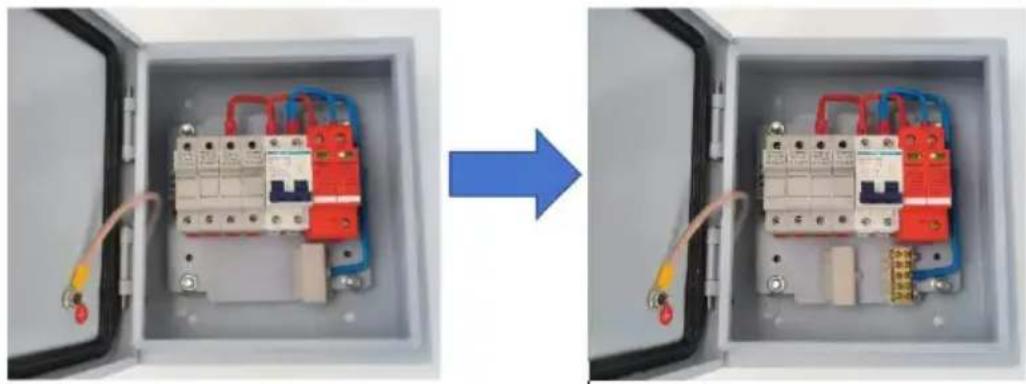

(6) Otwórz pokrywę bloku zacisków w następujący sposób:

(2) Montaż 4 szt. złącza wejściowego MC4 z kablem i zamocowanie nakrętką w taki sam sposób, jak opisano powyżej;

(23) Kabel nr 4 podłączamy do zacisku nr 1 w pozycji nr 1; (24) Podłącz pozostałe kable zgodnie z procedurą (3) krok po kroku,

zamknij pokrywę bloku zacisków, stan końcowy pokazano poniżej.

Instalacja: Wykorzystuje dopasowane śruby mocujące 4 klamry montażowe do 4 otworów z tyłu skrzynki. Użytkownicy mogą wybrać właściwą pozycję montażu skrzynki rozdzielczej na ścianie lub panelu.

Szybkie połączenie

(16) Aby poprawić to połączenie pod względem szybkości i wygody, użyj klawisza do otwarcia drzwi skrzynki rozdzielczej. Przewód wejściowy układu fotowoltaicznego podłącz do odpowiedniego terminala. Zwróć uwagę na połączenie linii wejściowej szyku fotowoltaicznego z biegunowością dodatnią i ujemną.

(17) Kombinator jest niezależnym zestawem z projektem wejścia/wyjścia szyku fotowoltaicznego. Poprzez rozsądne połączenie wejściowe szyku fotowoltaicznego, moc wyjściowa będzie jednym sposobem, aby dopasować jeden sposób niezależnego wejścia kontrolera, który jest używany.

(18) Gdy użytkownicy podłączają system, proszę upewnić się, że wszystkie kwestie i sprzęt są niezawodne.

Ochrona nadprądowa

Gdy prąd wejściowy modułu PV jest zbyt duży, bezpiecznik przerwie obwód w celu ochrony. Ponadto wyłącznik nadprądowy może również zapobiegać przepływowi prądu przez system, gdy jest zbyt duży, pełniąc funkcję ochrony nadprądowej.

Surowo zabrania się pracy przy dotykaniu bezpiecznika. Inspekcja lub wymiana wymagana przed bezpiecznikiem będzie wyłącznikiem obwodu prądu wyłączonym. Należy wymienić oryginalny model tego samego rozmiaru bezpiecznika.

Ochrona przepięciowa

Gdy napięcie wejściowe modułu PV jest wysokie, miniaturowy wyłącznik obwodu automatycznie się odłącza, pełniąc funkcję ochrony przepięciowej.

Dodatek

Gwarancja jakości

Okres gwarancji jakości produktu wynosi 1 rok, chyba że w okresie obowiązywania umowy określono inaczej.

Dowód

Produkty w okresie gwarancji jakości wymagają od klientów kupujących produkty okazania faktury i daty. Jednocześnie znak towarowy produktu musi być wyraźnie widoczny, w przeciwnym razie ma prawo nie być objęty gwarancją jakości.

W następującej sytuacji firma ma prawo nie przeprowadzać kontroli jakości:

1. Uszkodzenia sprzętu spowodowane przez człowieka
2. Nieprawidłowa instalacja i użytkowanie
3. W przypadku stosowania maksymalnych parametrów granicznych

wykraczających poza wymagania sprzętowe;

1. Szkody wyrządzone przez nienormalne środowisko naturalne;
2. Ponadto w niniejszej instrukcji opisano bardzo złe warunki pracy środowiska;
3. Oprócz odpowiednich norm międzynarodowych określonych przy instalacji i użytkowaniu zasięgu.
