MODE D'EMPLOI SP-HL-S252810-10A Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

COFFRET DE COMBINAISON PV

Modèle : SP-HL-S252310-15A

SP-HL-S252810-10A

SP-HL-S252810-15A

Modèle : SP-HL-S252310-15A / SP- HL -S252810-10A / SP-HL-S252810-15A

	Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles d'Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) Cet appareil doit accepte interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne peuvent pas être jetés avec les déchet ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

Afin de mieux utiliser le produit, veuillez lire les instructions suivantes

Ce symbole d'identification pour une utilisation informelle peut être dangereux pour la sécurité utilisateurs ou peut causer des dommages matér importants.

Installation avant utilisation, veuillez lire ce manuel.

Toutes les opérations et connexions de lignes nécessitent l'intervention d'un professionnel.

Veuillez prêter attention à la sécurité des person des équipements.

Veuillez noter que l'entrée du réseau photovoltaïc positif et polarité négative et la puissance totale sortie des polarités positive et négative.

Installation ou connexion pv modules , veuillez n PV modules haut tension , éviter produire un ch danger .

Assurez-vous que la connexion de fixation, pour l'utilisateur d'utiliser un câblage inapproprié ou un perte de câble causée par une instabilité, la so Vevor n'assume aucune responsabilité.

Product Introduction

Système de production d'énergie photovoltaïque, afin de réduire le mo photovoltaïque et l'onduleur entre les câbles de connexion, une

maintenance pratique, réduire les pertes et améliorer la sécurité et la fiabilité du produit, nécessite généralement l'ajout du module photovoltaïque et de l'onduleur entre le dispositif de confluence.

La boîte de jonction photovoltaïque, en plus d'avoir la fonction de bus photovoltaïque extérieur, doit en même temps avoir également une contre-attaque de courant, une protection contre les surintensités, une protection contre les surtensions, une protection contre la foudre et un série de fonctions de protection parfaites.

Cette société produit la boîte de jonction photovoltaïque avec les dive exigences fonctionnelles ci-dessus, et le réseau photovoltaïque (PV), à partir d'un onduleur de type réseau prenant en charge l'utilisation, peu former un ensemble complet de solutions de système de production d'énergie photovoltaïque.

Sélectionnez la boîte de jonction photovoltaïque, l'utilisateur peut en fonction de la plage de tension d'entrée de l'onduleur arrière, de la t la puissance de sortie, d'un certain nombre de spécifications de la m série de modules photovoltaïques, de la série de modules photovoltaïq à composition parallèle, coordonner l'accès à la boîte de jonction photovoltaïque (voir Figure 1) bus, puis après le contrôle du disjoncteur la protection du dispositif de protection contre la foudre après la sorti l'utilisation de l'onduleur de niveau.

La figure 2 montre les pièces associées et leurs spécifications.

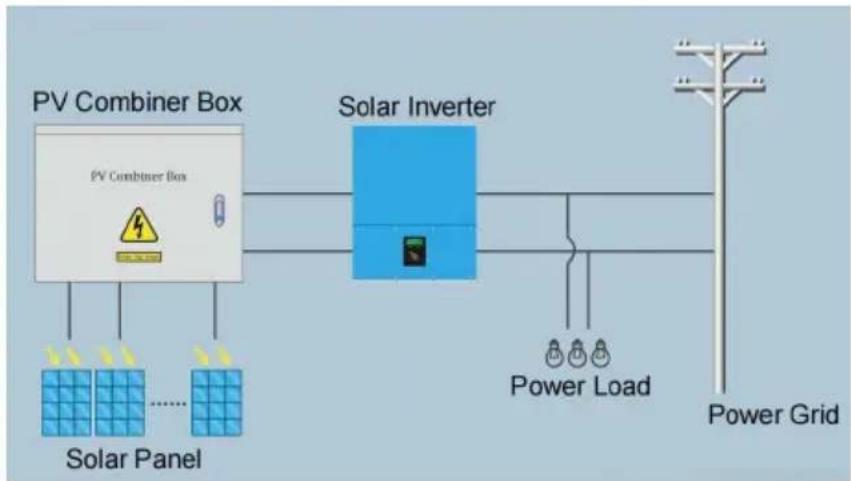


Figure 1

01 02 03 04 05 06 07 08 09

Figure 2

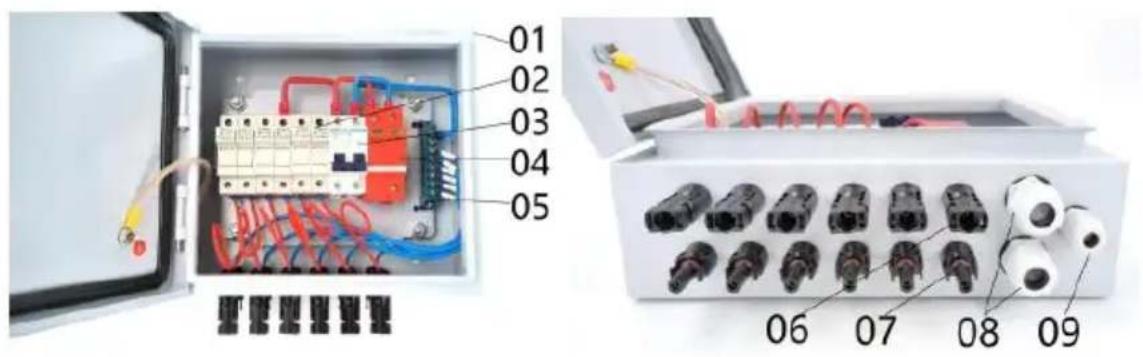

01---Boîte métallique étanche

02---4pcs/6pcs Porte-fusible DC500V avec fusible 10/15A

03--- Disjoncteur différentiel 63A/ 125A 2P DC500V

04--- SU6-40KA 2P DC500V SPD

05---Barre neutre

06 --- Connecteur femelle solaire 4 pièces/6 pièces

07 --- Connecteur mâle solaire 4 pièces/6 pièces

08 --- 2 presse-étoupes de sortie PG16

09---Presse-étoupe de mise à la terre PG9

Production Specification

Modèle	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
Numéros d'entrée du cha PV	4	6	6
Courant maximal d'un seu champ PV	15A	10A	15A
Fusible pour un seul cha PV	15A	10A	15A
Taille de fil d'un seul panneau PV	2,5 mm^2
Numéros de sortie	1
Courant de sortie maxima	60A	60 Un	90A
Taille du fil de sortie	10 mm^2	10 mm^2	16 mm^2

Tension de sortie maxima	500 VCC
Disjoncteur de sortie CC	Oui
Niveau de protection	IP 6 6
Plage de température	- 30°C ~ +60°C
Mode de refroidissement	Naturel refroidissement
Protection SPD	Oui
Taille du fil de terre	≥ 2,5 mm2

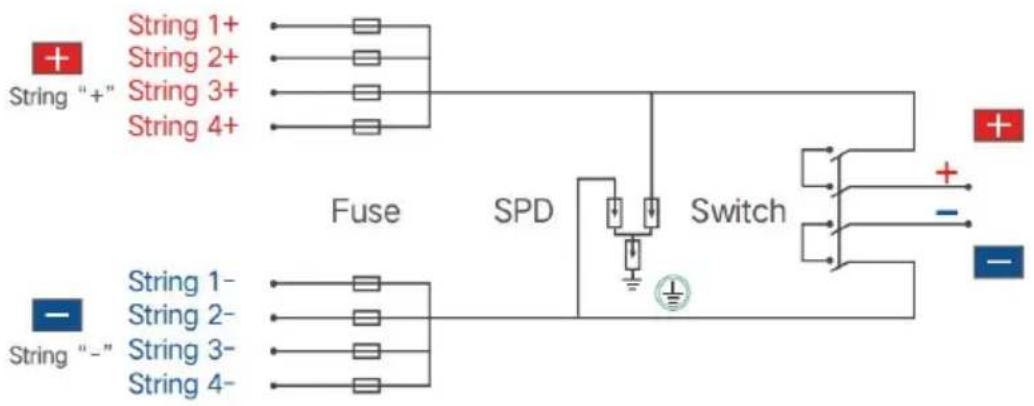

SP-HL-S252310-15A Schéma de câblage du boîtier de combinaison PV 4 entrées et 1 sortie comme suit :

String 1+ String 2+ String 3+ String 4+ String "+" Fuse SPD Switch + - String 1- String 2- String 3- String 4-

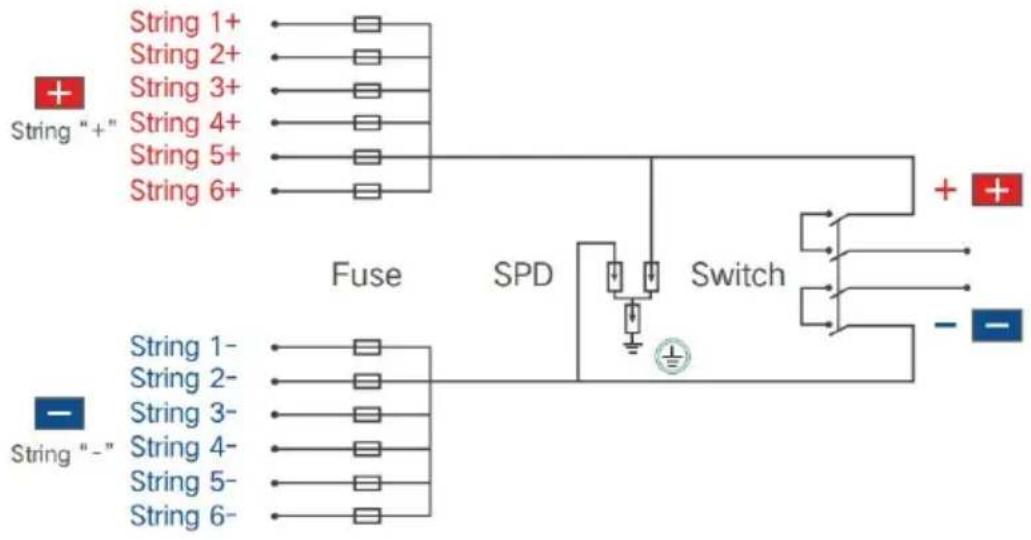

SP-HL-S252810-10A et SP-HL-S252810-15A Schéma de câblage du boîtier de combinaison PV à 6 entrées et 1 sortie comme suit :


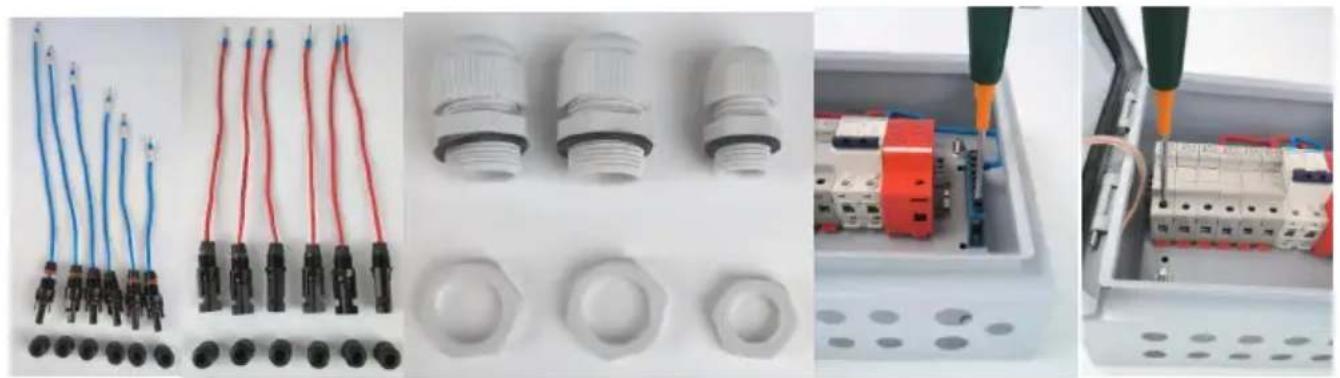

1. Liste des accessoires :

(9) boîte de combinaison PV à moitié finie --- 1 pièces ;
(10)Entrée - Connecteur mâle MC4 avec câble ---- 4 pièces (pour bo de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison voies) ; Conseils : chaque câble a une longueur différente, il y a ur étiquette numérotée sur chaque câble, remarquez pour distinguer.
(11) Entrée + connecteur femelle MC4 avec câble ---- 4 pièces (pour de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison voies) ; Conseils : chaque câble garde la même longueur.
(12)Sortie + presse-étoupe PG13,5 -- 1 pièce ;
(13)Sortie - Presse-étoupe PG13,5 - 1 pièce ;
(14)Presse-étoupe de mise à la terre PG9 - 1 pièce ;
(15)Outil MC4 --- 1 pièce ;
(16)Sac de supports de montage mural --- 1 jeu ;

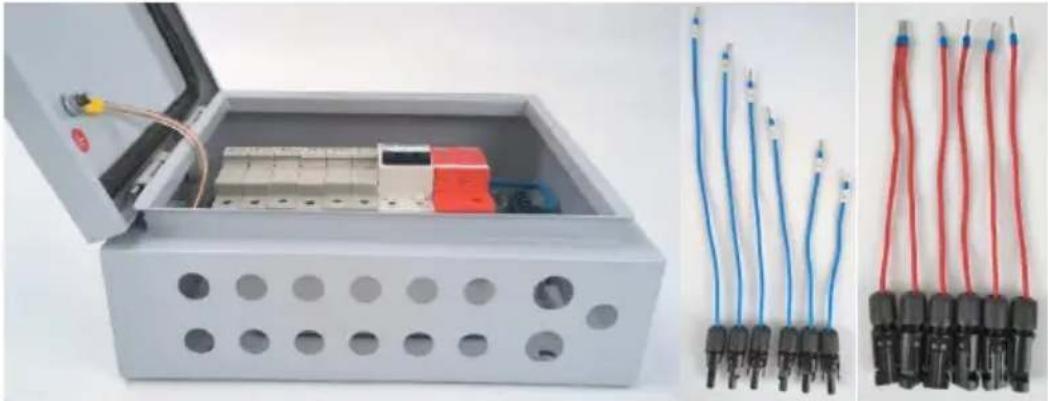

1. Travaux préparatoires

(6) Entrée lâche - Écrou de montage du connecteur femelle MC4 ;
(7) Entrée lâche + écrou de montage du connecteur femelle MC4 ;
(8) - étoupes 3 pièces en vrac ;
(9) du bornier desserrées, assurez-vous que le processus de câblage suivant est facile à réparer;

(10)- fusibles desserrées, assurez-vous que le processus de câblage suivant est facile à réparer ;

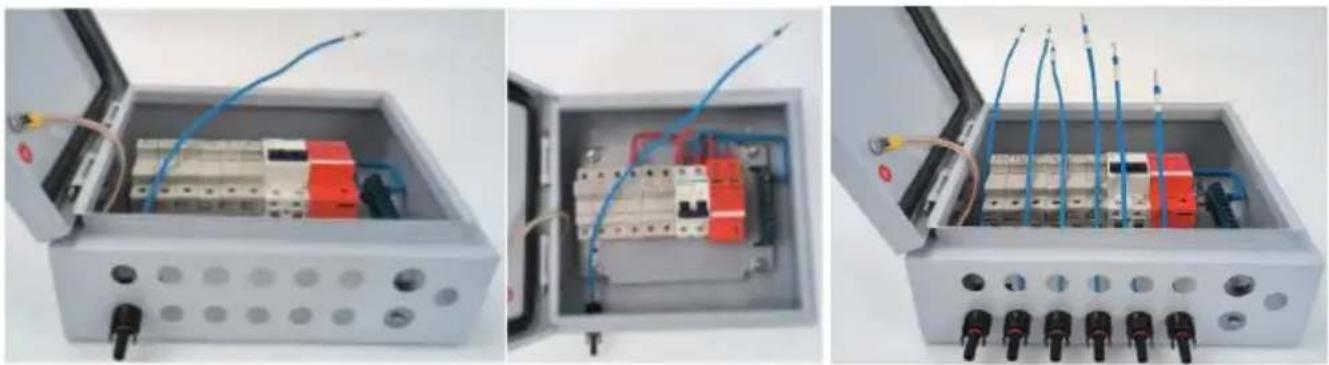

1. Entrée de câblage - Connecteur mâle MC4 avec câble

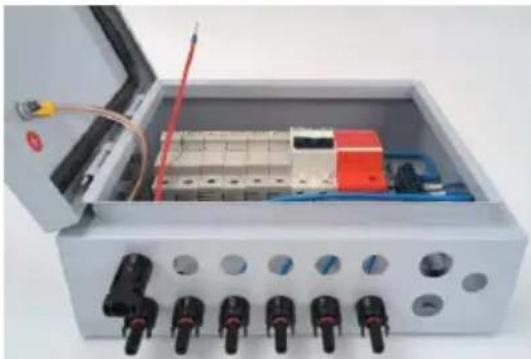

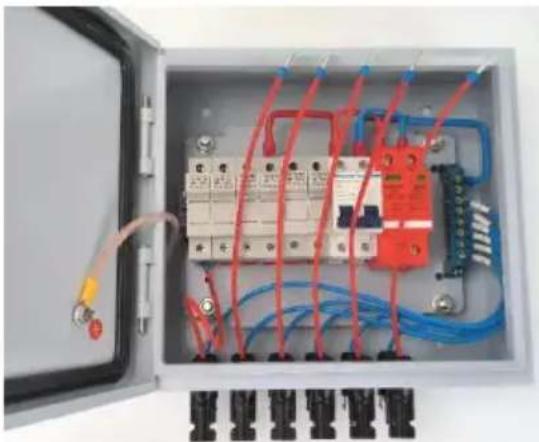

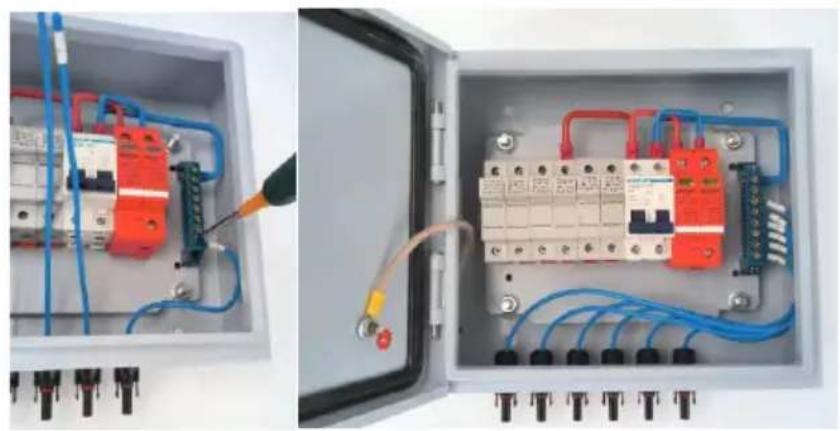

(5) Montage du câble n° 1 sur la photo 8 montrant la position, fixer écrou ;

(6) Le montage du reste des câbles sur la photo 9 montre la position fixez-le avec un écrou. Le numéro de câble de gauche à droite doit n° 1 à n° 6 ;

(7) Câblage câble n° 6 avec position du bornier n° 1 ;

(8) Câblage du reste des câbles selon le processus (3) étape par ét l'état final est le suivant comme le montre l'image.

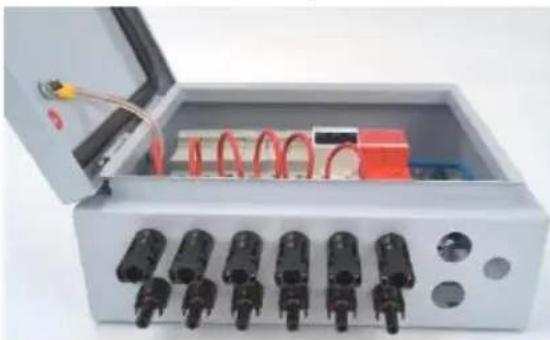

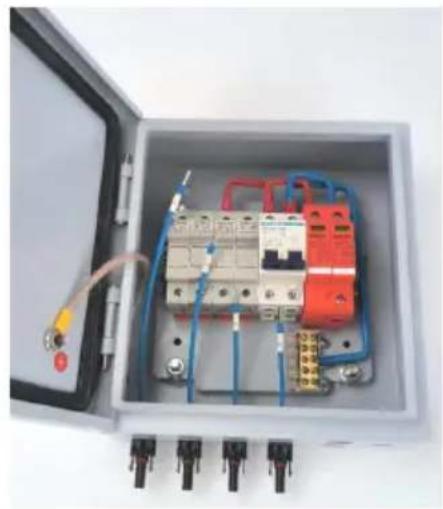

1. Entrée de câblage + connecteur femelle MC4 avec câble

(5) Montage du câble n° 1 sur la photo 12 montré en position, fixer un écrou ;
(6) Le montage du reste des câbles sur la photo 13 montre la posit avec un écrou.

(7) Câblage du câble n° 1 avec le porte-fusible n° 1, fixez la vis du

porte-fusible ;

(8) Câblage du reste des câbles selon le processus (3) étape par ét l'état final est le suivant comme le montre l'image.

1. Montage des presse-étoupes de sortie et de mise à la terre.

(5) Montage de 2 presse-étoupes PG13,5 sur 2 positions marquées ;
(6) Montage d'un presse-étoupe PG9 sur la position marquée, l'état fire est le même que celui montré sur l'image suivante

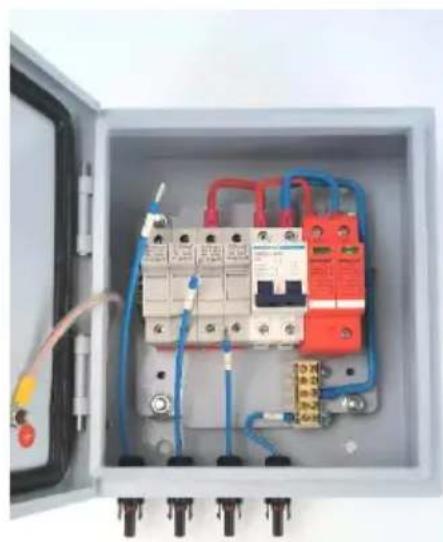

Conseils : pour le boîtier de combinaison PV à 4 voies, voici quelqu'étapes différentes pour le câblage de l'entrée - connecteur mâle MC4 câble par rapport au boîtier de combinaison PV à 6 voies. Le reste processus reste le même.

(2) du bornier comme suit :

(2) Montage de 4 connecteurs d'entrée MC4 mâles avec câble et fixa avec écrou comme dans le processus ci-dessus ;

(7) Câblage câble n° 4 avec position du bornier n° 1 ;
(8) Câblage du reste des câbles comme (3) processus étape par éta fermez le couvercle du bornier, l'état final est indiqué comme suit.

Installation: Adopte des vis assorties pour fixer 4 boucles de montag les 4 trous à l'arrière de la boîte. Les utilisateurs peuvent sélectionne position correcte pour monter le boîtier de combinaison sur le mur ou panneau.

Rapide connexion

(4) Afin d' améliorer le connexion de rapidité et commodité, utilisatio ouvrir le porte du boîtier de combinaison, le fil d'entrée du réseau photovoltaïque connecté au correspondant terminal, payer attention à photovoltaïque tableau saisir doubler de le positif et négatif polarité connexion.
(5) Le combinateur est un indépendant un ensemble de photovoltaïque tableau entrée / sortie conception, à travers raisonnable photovoltaïqu tableau connexion d'entrée, sortir pouvoir sera un chemin, à correspondre celui chemin indépendant saisir contrôleur est utilisé.
(6) Quand utilisateurs connexion système, s'il vous plaît faire bien si que tous le lignes et équipement est fiable.

Surintensité protection

Quand le PV module saisir actuel est aussi grand, le fusible volon casser pour la protection; Dans De plus, un disjoncteur miniature pe également empêcher le système de passer sous tension. est aussi gr avoir surintensité protection fonction.

Il est strictement interdit à travail dans touche fusible, inspection ou remplacement est requi avant le fusible volonté dc disjoncteur éteint; être remplacé par le modèle d'origine du mên

ampleur fusible .

Surtension protection

Quand le PV module saisir tension est haut , le miniature circuit briseur sera automatiquement déconnecter , avoir surtension protection fonction .

Appendix

Assurance qualité

Cette période d'assurance qualité du produit est d'un an, sauf dispo contraire stipulée dans la période contractuelle du contrat qui prévaudr Preuve

Les produits en période d'assurance qualité nécessitent Les clients d'achètent des produits doivent montrer la facture et la date. Dans le temps, la marque du produit doit être clairement visible, sinon elle au droit de ne pas être garantie de qualité.

Dans la situation suivante, cette entreprise a le droit de ne pas assurer la qualité :

1. Dommages causés par l'homme à l'équipement
2. Mauvaise installation et utilisation
3. Lors de l'utilisation des paramètres de limite maximale au-delà des exigences de l'équipement ;
4. Dommages anormaux causés à l'environnement naturel ;

5. Au-delà de ce qui est décrit dans ce manuel, il existe un très environnement de fonctionnement;

6. Au-delà des normes internationales pertinentes spécifiées dans l'installation et l'utilisation de la gamme.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
