SP-HL-S252310-15A - Boîtier électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de combinaison photovoltaïque (PV Combiner Box)
Marque et modèle	Vevor SP-HL-S252310-15A (également compatible SP-HL-S252810-10A et SP-HL-S252810-15A)
Nombre d'entrées PV	4 chaînes (pour SP-HL-S252310-15A); 6 chaînes pour les autres modèles
Courant maximal par chaîne	15 A (pour modèles 15A); 10 A pour SP-HL-S252810-10A
Fusible par chaîne	15 A (modèles 15A), 10 A (modèle 10A)
Nombre de sorties	1 sortie
Courant de sortie maximal	60 A (modèles 2 entrées ?); 90 A pour SP-HL-S252810-15A
Tension de sortie maximale	500 VCC
Alimentation	Panneaux solaires photovoltaïques (PV), tension jusqu'à 500 VCC
Fonctions principales	Regroupement de chaînes PV, protection par fusible par chaîne, protection contre les surtensions (SPD), disjoncteur de sortie DC, mise à la terre
Indice de protection	IP66 (étanche à la poussière et aux jets d'eau puissants)
Plage de température	-30°C à +60°C
Refroidissement	Refroidissement naturel (convection)
Dimensions	Non spécifiées dans la notice
Poids	Non spécifié dans la notice
Matériau du boîtier	Boîte métallique étanche
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Vérifier régulièrement l'absence de corrosion ou de dommages.
Sécurité	Installation par un professionnel obligatoire. Haute tension (500 VCC) – risque de choc électrique. Couper le disjoncteur avant toute intervention sur les fusibles.
Pièces détachées et réparabilité	Fusibles (10A/15A), porte-fusibles, SPD (40kA), disjoncteur (63A/125A), connecteurs MC4, presse-étoupes. Remplacer uniquement par des pièces d'origine.
Garantie	1 an (sauf conditions contractuelles différentes). La garantie peut être annulée en cas de mauvaise installation ou d'utilisation hors spécifications.

FOIRE AUX QUESTIONS - SP-HL-S252310-15A Vevor

Quel est le rôle d'un boîtier de combinaison photovoltaïque ?

Le boîtier de combinaison PV (ou boîte de jonction) regroupe plusieurs chaînes de panneaux solaires en une seule sortie, tout en offrant une protection par fusible par chaîne, une protection contre les surtensions (SPD) et un disjoncteur général. Il simplifie le câblage et améliore la sécurité.

Quels types de fusibles utiliser dans ce boîtier ?

Utilisez des fusibles DC 500V de calibre 15A pour les modèles SP-HL-S252310-15A et SP-HL-S252810-15A, et 10A pour le SP-HL-S252810-10A. Remplacez toujours par le même modèle et calibre.

Comment installer correctement le boîtier de combinaison ?

Fixez le boîtier au mur ou sur un panneau à l'aide des vis et des boucles de montage fournies. Assurez-vous que l'installation est réalisée par un professionnel qualifié. Respectez les polarités des entrées et sorties.

Quelle est la tension maximale supportée en entrée ?

La tension maximale de sortie est de 500 VCC. Les entrées doivent être configurées en série pour ne pas dépasser cette tension.

Le boîtier est-il étanche ?

Oui, l'indice de protection est IP66, ce qui signifie qu'il est totalement protégé contre la poussière et résistant aux jets d'eau puissants. Il peut être installé en extérieur.

Comment raccorder les câbles solaires au boîtier ?

Utilisez les connecteurs MC4 fournis : les connecteurs mâles pour le négatif ( - ) et femelles pour le positif ( + ). Chaque câble est numéroté pour faciliter le câblage. Serrez les écrous des presse-étoupes après connexion.

Que faire si un fusible saute ?

Avant toute intervention, coupez le disjoncteur de sortie. Vérifiez la cause du défaut (court-circuit, surcharge) et remplacez le fusible par un modèle identique (même calibre et type DC). Ne remplacez jamais par un fusible de calibre supérieur.

Ce boîtier est-il compatible avec les onduleurs de réseau ?

Oui, il est conçu pour être utilisé avec des onduleurs de type réseau (grid-tie). La sortie du boîtier se connecte à l'entrée DC de l'onduleur.

Comment nettoyer et entretenir le boîtier ?

Nettoyez l'extérieur avec un chiffon doux et sec. Inspectez régulièrement les connexions et l'état des fusibles. Ne pas ouvrir le boîtier sous tension. En cas de doute, faites appel à un professionnel.

Où puis-je trouver le manuel complet ou une assistance technique ?

Le manuel PDF complet est disponible sur le site notice-facile.com. Pour une assistance technique, contactez le support Vevor à l'adresse www.vevor.com/support ou utilisez le certificat de garantie électronique fourni.

MODE D'EMPLOI SP-HL-S252310-15A Vevor

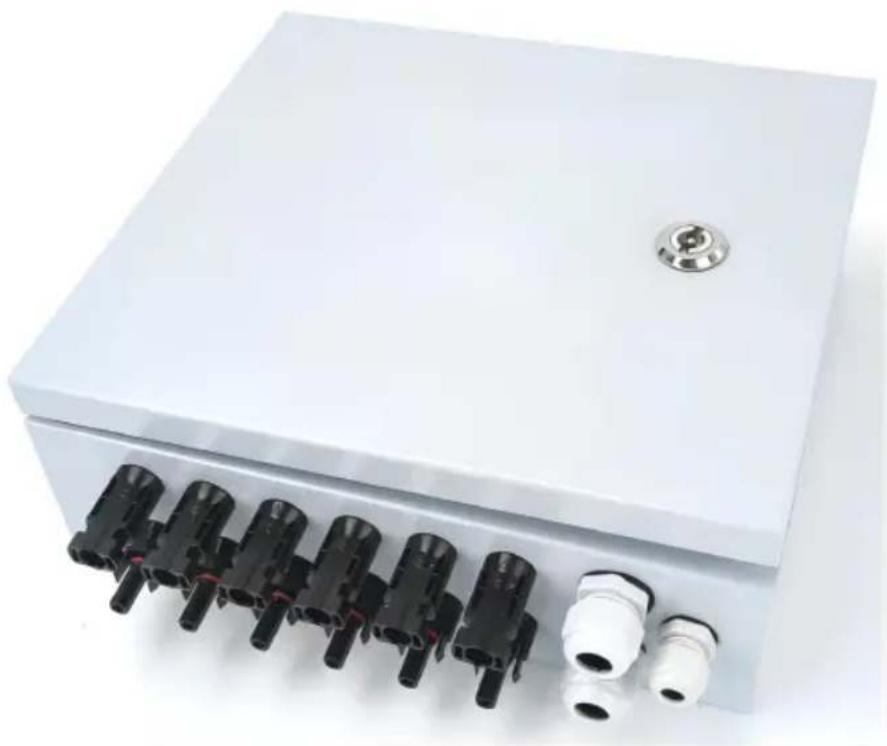

COFFRET DE COMBINAISON PV

Modèle : SP-HL-S252310-15A

SP-HL-S252810-10A

SP-HL-S252810-15A

Modèle : SP-HL-S252310-15A / SP-HL-S252810-10A / SP-HL-S252810-15A

	Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.
[YYYYA]	Cet appareil est conforme à la partie 15 des règles d'Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) Cet appareil doit accepte interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne peuvent pas être jetés avec les déchet ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

Afin de mieux utiliser le produit, veuillez lire les instructions suivantes.

Ce symbole d'identification indique qu'une utilisation informelle peut être dangereuse pour la sécurité des utilisateurs ou peut causer des dommages matériels importants.

Avant l'installation, veuillez lire ce manuel.

Toutes les opérations et connexions de lignes nécessitent l'intervention d'un professionnel.

Veuillez prêter attention à la sécurité des personnes et des équipements.

Veuillez noter que l'entrée du réseau photovoltaïque a une polarité positive et négative, et que la puissance totale de sortie a également des polarités positive et négative.

Lors de l'installation ou de la connexion des modules PV, veuillez noter que les modules PV sont à haute tension ; évitez de produire un choc dangereux.

Assurez-vous que la connexion est fixe. Pour une utilisation avec un câblage inapproprié ou une perte de câble causée par une instabilité, la société Vevor n'assume aucune responsabilité.

Introduction du produit

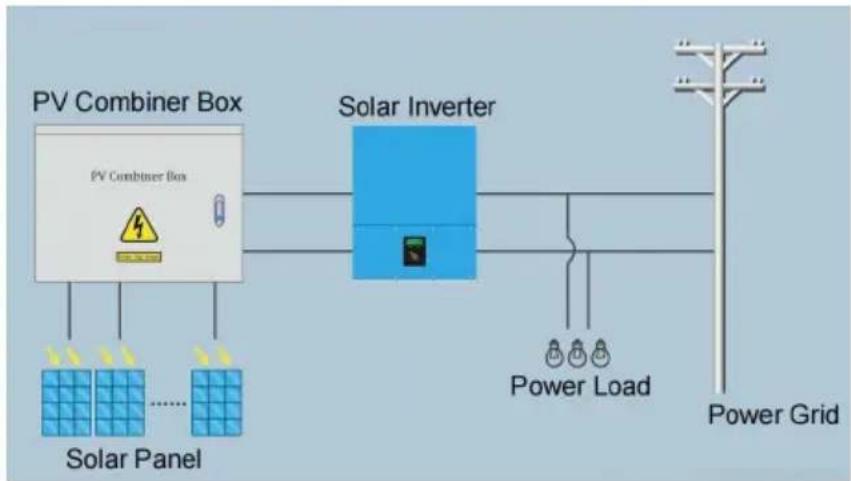

Système de production d'énergie photovoltaïque, afin de réduire le module photovoltaïque et l'onduleur entre les câbles de connexion, une

maintenance pratique, réduire les pertes et améliorer la sécurité et la fiabilité du produit, nécessite généralement l'ajout du module photovoltaïque et de l'onduleur entre le dispositif de confluence.

La boîte de jonction photovoltaïque, en plus d'avoir la fonction de bus photovoltaïque extérieur, doit en même temps avoir également une contre-attaque de courant, une protection contre les surintensités, une protection contre les surtensions, une protection contre la foudre et une série de fonctions de protection parfaites.

Cette société produit la boîte de jonction photovoltaïque avec les diverses exigences fonctionnelles ci-dessus, et le réseau photovoltaïque (PV), à partir d'un onduleur de type réseau prenant en charge l'utilisation, peut former un ensemble complet de solutions de système de production d'énergie photovoltaïque.

Sélectionnez la boîte de jonction photovoltaïque, l'utilisateur peut en fonction de la plage de tension d'entrée de l'onduleur arrière, de la puissance de sortie, d'un certain nombre de spécifications de la série de modules photovoltaïques, de la série de modules photovoltaïques à composition parallèle, coordonner l'accès à la boîte de jonction photovoltaïque (voir Figure 1) bus, puis après le contrôle du disjoncteur la protection du dispositif de protection contre la foudre après la sortie l'utilisation de l'onduleur de niveau.

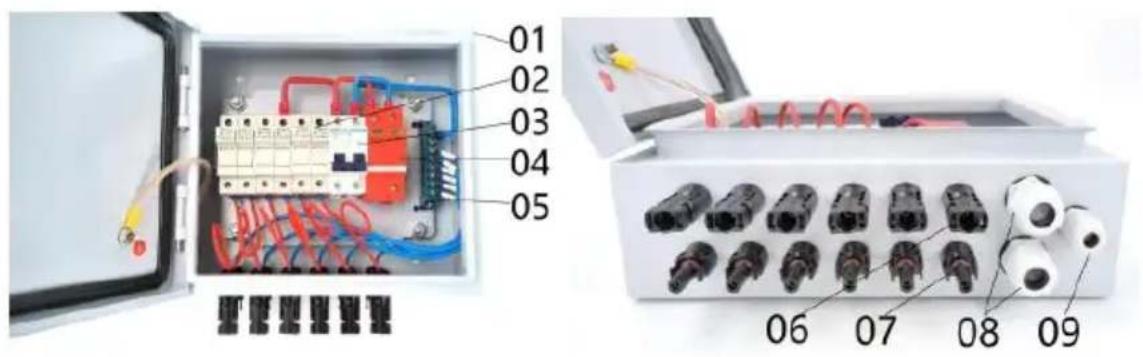

La figure 2 montre les pièces associées et leurs spécifications.

Figure 1

Figure 2

01---Boîte métallique étanche

02---4pcs/6pcs Porte-fusible DC500V avec fusible 10/15A

03--- Disjoncteur différentiel 63A/ 125A 2P DC500V

04--- SU6-40KA 2P DC500V SPD

05---Barre neutre

06 --- Connecteur femelle solaire 4 pièces/6 pièces

07 --- Connecteur mâle solaire 4 pièces/6 pièces

08 --- 2 presse-étoupes de sortie PG16

09---Presse-étoupe de mise à la terre PG9

Spécification de production

Modèle	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
Numéros d'entrée du cha PV	4	6	6
Courant maximal d'un seu champ PV	15A	10A	15A
Fusible pour un seul cha PV	15A	10A	15A
Taille de fil d'un seul panneau PV	2,5 mm2
Numéros de sortie	1
Courant de sortie maxima	60A	60 Un	90A
Taille du fil de sortie	10 mm2	10 mm2	16 mm2

Tension de sortie maxima	500 VCC
Disjoncteur de sortie CC	Oui
Niveau de protection	IP 6 6
Plage de température	- 30°C ~ +60°C
Mode de refroidissement	Naturel refroidissement
Protection SPD	Oui
Taille du fil de terre	≥ 2,5 mm2

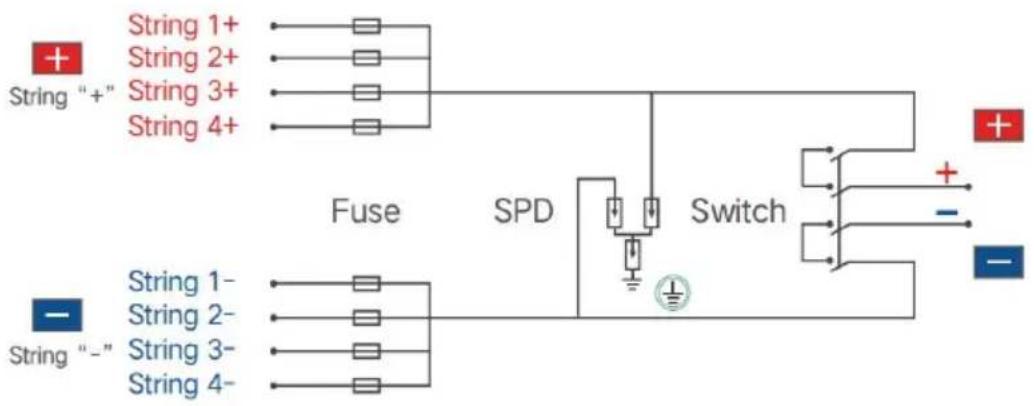

SP-HL-S252310-15A Schéma de câblage du boîtier de combinaison PV 4 entrées et 1 sortie comme suit :

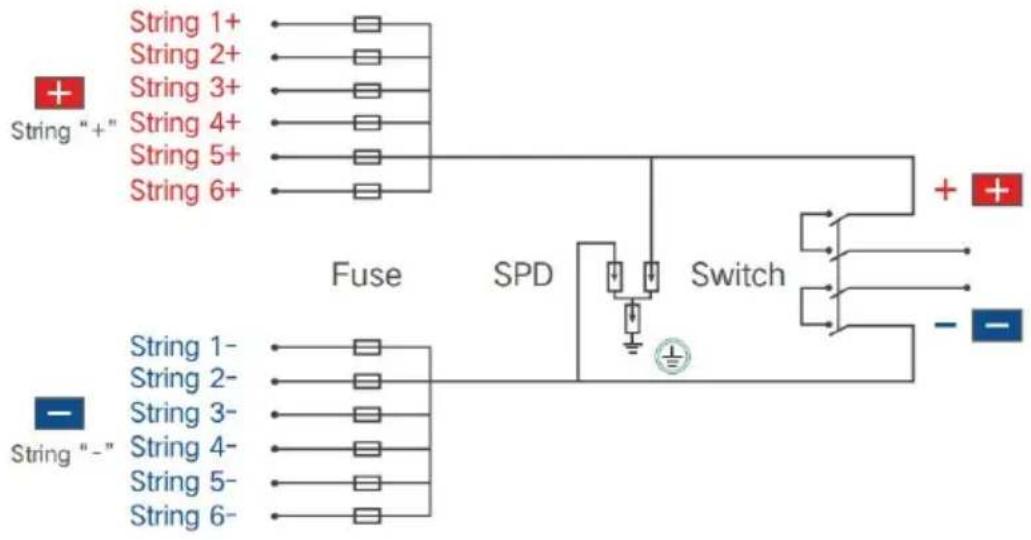

SP-HL-S252810-10A et SP-HL-S252810-15A Schéma de câblage du boîtier de combinaison PV à 6 entrées et 1 sortie comme suit :

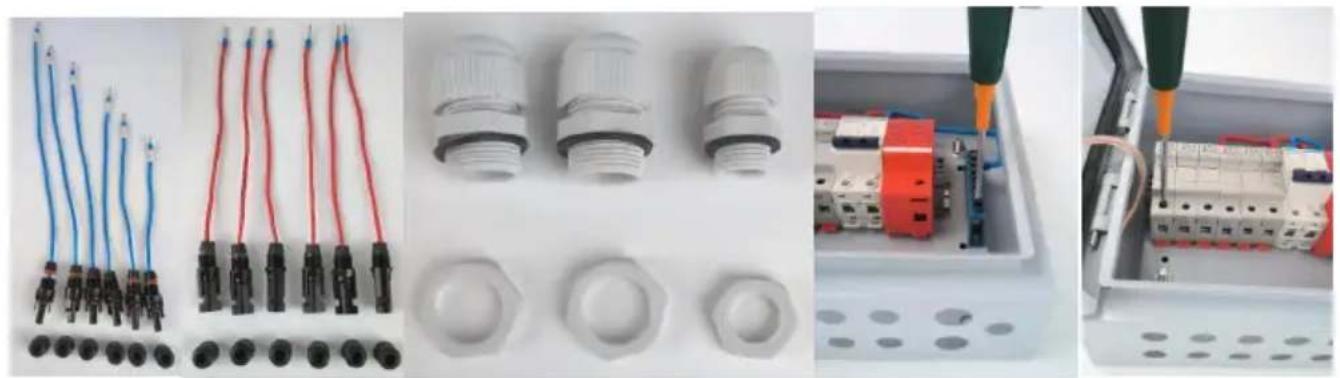

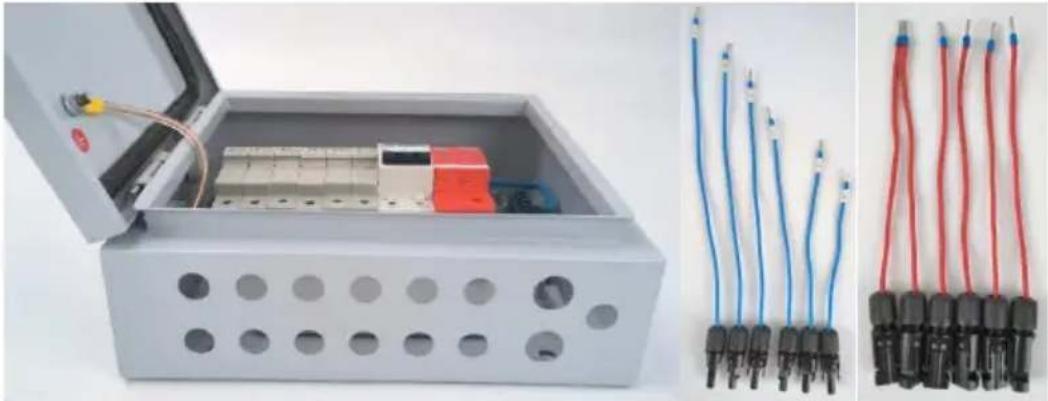

1. Liste des accessoires :

(9) boîte de combinaison PV à moitié finie --- 1 pièce ; (10) Entrée - Connecteur mâle MC4 avec câble ---- 4 pièces (pour boîtier de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison 6 voies) ; Conseils : chaque câble a une longueur différente, il y a une étiquette numérotée sur chaque câble, remarquez pour distinguer. (11) Entrée + connecteur femelle MC4 avec câble ---- 4 pièces (pour boîtier de combinaison PV 4 voies) / 6 pièces (pour boîtier de combinaison 6 voies) ; Conseils : chaque câble garde la même longueur. (12) Sortie + presse-étoupe PG13,5 -- 1 pièce ; (13) Sortie - Presse-étoupe PG13,5 - 1 pièce ; (14) Presse-étoupe de mise à la terre PG9 - 1 pièce ; (15) Outil MC4 --- 1 pièce ; (16) Sac de supports de montage mural --- 1 jeu ;

1. Travaux préparatoires

(6) Entrée lâche - Écrou de montage du connecteur femelle MC4 ; (7) Entrée lâche + écrou de montage du connecteur femelle MC4 ; (8) - étoupes 3 pièces en vrac ; (9) du bornier desserrées, assurez-vous que le processus de câblage suivant est facile à réparer ;

(10) - fusibles desserrées, assurez-vous que le processus de câblage suivant est facile à réparer ;

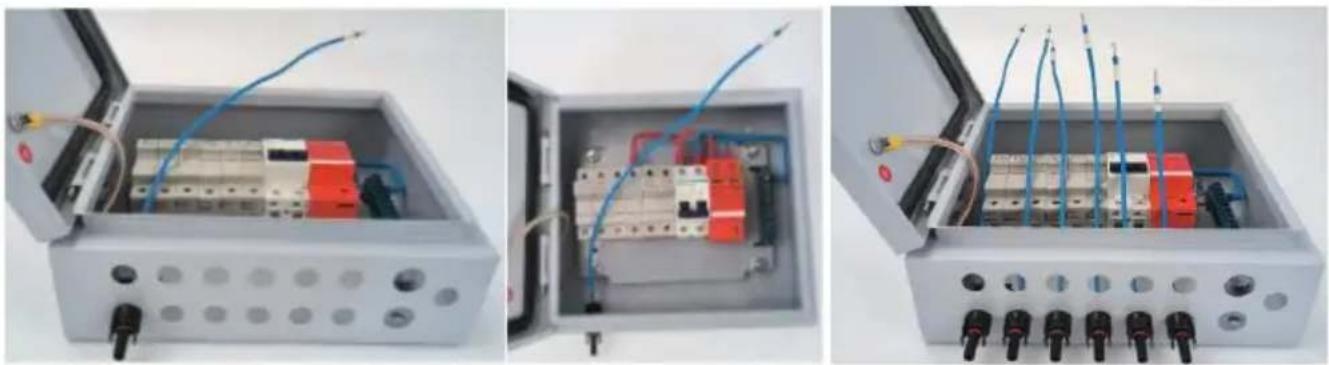

1. Entrée de câblage - Connecteur mâle MC4 avec câble

(5) Montage du câble n° 1 sur la photo 8 montrant la position, fixer écrou ;

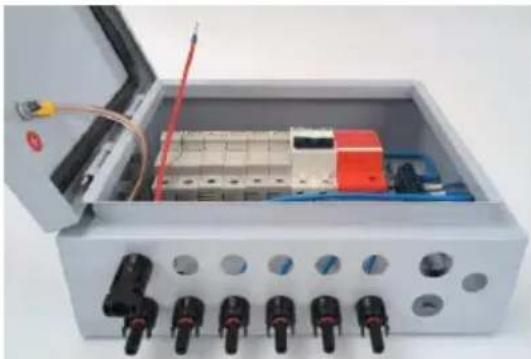

(6) Le montage du reste des câbles sur la photo 9 montre la position fixez-le avec un écrou. Le numéro de câble de gauche à droite doit être n° 1 à n° 6 ;

(7) Câblage câble n° 6 avec position du bornier n° 1 ;

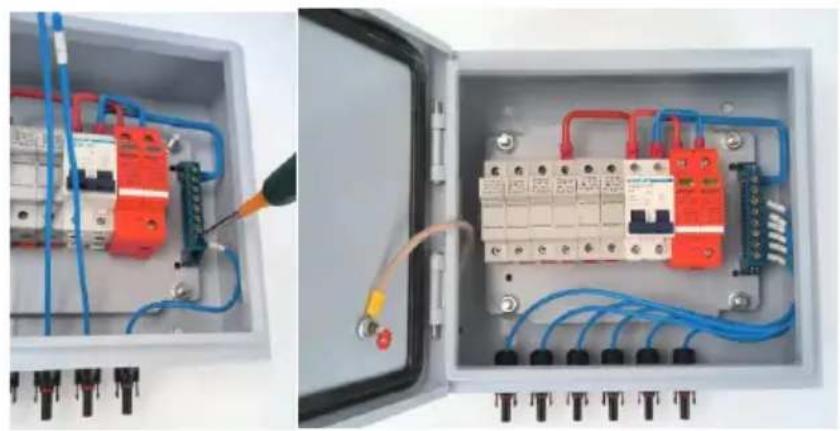

(8) Câblage du reste des câbles selon le processus (3) étape par éta, l'état final est le suivant comme le montre l'image.

1. Entrée de câblage + connecteur femelle MC4 avec câble

(5) Montage du câble n° 1 sur la photo 12 montré en position, fixer un écrou ; (6) Le montage du reste des câbles sur la photo 13 montre la position avec un écrou.

(7) Câblage du câble n° 1 avec le porte-fusible n° 1, fixez la vis du

porte-fusible ;

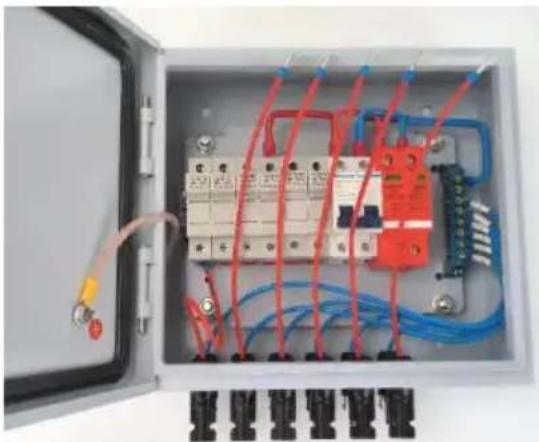

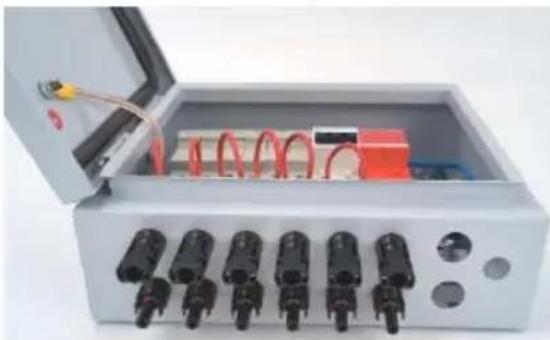

(8) Câblage du reste des câbles selon le processus (3) étape par étape, l'état final est le suivant comme le montre l'image.

1. Montage des presse-étoupes de sortie et de mise à la terre.

(5) Montage de 2 presse-étoupes PG13,5 sur 2 positions marquées ; (6) Montage d'un presse-étoupe PG9 sur la position marquée, l'état final est le même que celui montré sur l'image suivante

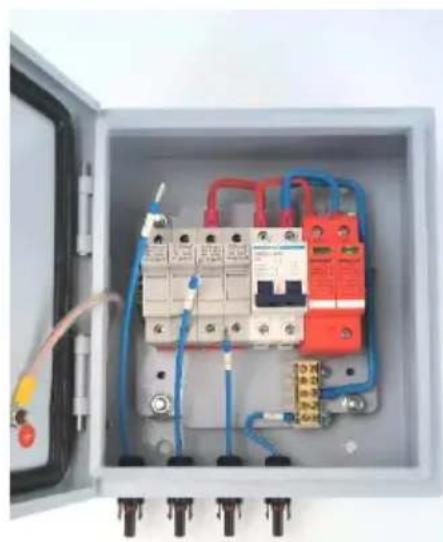

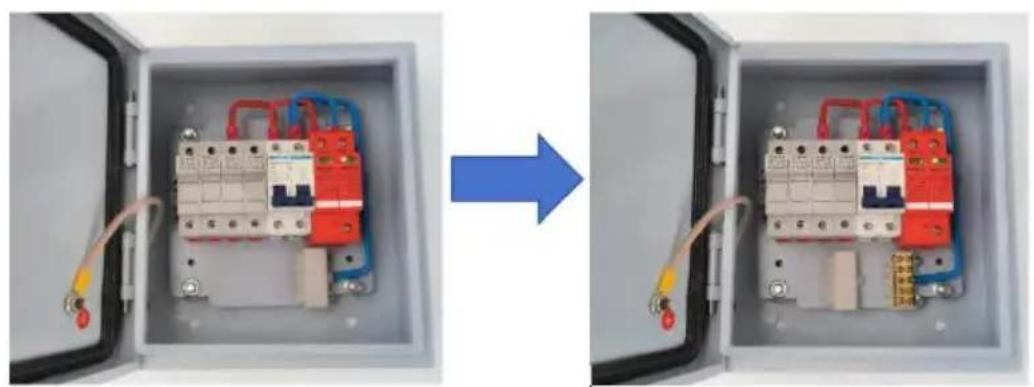

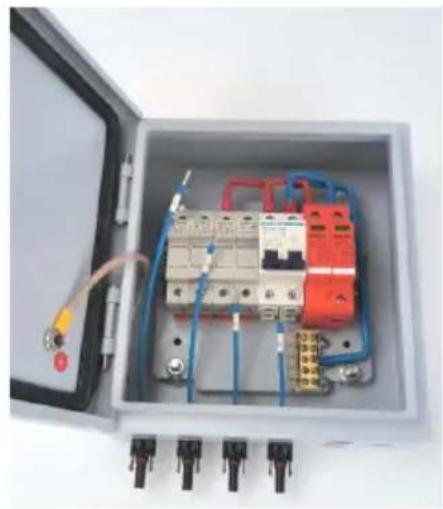

Conseils : pour le boîtier de combinaison PV à 4 voies, voici quelques étapes différentes pour le câblage de l'entrée - connecteur mâle MC4 câble par rapport au boîtier de combinaison PV à 6 voies. Le reste du processus reste le même.

(2) du bornier comme suit :

(2) Montage de 4 connecteurs d'entrée MC4 mâles avec câble et fixation avec écrou comme dans le processus ci-dessus ;

(7) Câblage câble n° 4 avec position du bornier n° 1 ; (8) Câblage du reste des câbles comme (3) processus étape par étape, fermez le couvercle du bornier, l'état final est indiqué comme suit.

Installation : Adoptez des vis assorties pour fixer 4 boucles de montage sur les 4 trous à l'arrière de la boîte. Les utilisateurs peuvent sélectionner la position correcte pour monter le boîtier de combinaison sur le mur ou le panneau.

Rapide connexion

(4) Afin d'améliorer la connexion de rapidité et commodité, utiliser l'ouverture du porte du boîtier de combinaison, le fil d'entrée du réseau photovoltaïque connecté au terminal correspondant, faire attention à la polarité positive et négative de la connexion du tableau photovoltaïque. (5) Le combinateur est un ensemble indépendant de conception d'entrée/sortie du tableau photovoltaïque, à travers une connexion raisonnable du tableau photovoltaïque, la sortie de puissance sera un chemin, pour correspondre à ce chemin indépendant, un contrôleur d'entrée est utilisé. (6) Quand les utilisateurs connectent le système, s'il vous plaît assurez-vous que toutes les lignes et équipements sont fiables.

Surintensité protection

Lorsque le courant d'entrée du module PV est trop élevé, le fusible se coupe pour protéger le système. De plus, un disjoncteur miniature peut également empêcher le système de se mettre sous tension. Il dispose également d'une fonction de protection contre les surintensités.

Il est strictement interdit de travailler sur le fusible. Si une inspection ou un remplacement est nécessaire, le fusible doit être remplacé par le modèle d'origine du fabricant, après avoir éteint le disjoncteur DC.

ampleur fusible .

Protection contre les surtensions

Lorsque la tension d'entrée du module PV est élevée, le disjoncteur miniature se déconnecte automatiquement, offrant une fonction de protection contre les surtensions.

Annexe

Assurance qualité

La période de garantie de ce produit est d'un an, sauf disposition contraire stipulée dans le contrat, qui prévaut. Preuve

Les produits sous garantie nécessitent que les clients qui achètent les produits présentent la facture et la date. De plus, la marque du produit doit être clairement visible, sinon le droit à la garantie peut être refusé.

Dans les situations suivantes, cette entreprise a le droit de refuser la garantie :

1. Dommages causés par l'homme à l'équipement
2. Installation et utilisation incorrectes
3. Utilisation au-delà des paramètres limites maximaux spécifiés pour l'équipement ;
4. Dommages anormaux causés par l'environnement naturel ;
5. Utilisation dans un environnement de fonctionnement non décrit dans ce manuel ;
6. Au-delà des normes internationales pertinentes spécifiées dans l'installation et l'utilisation de la gamme.
