Producttype	Fotovoltaïsche combinatiekast (PV Combinatiekast)
Merk en model	Vevor SP-HL-S252310-15A (ook compatibel met SP-HL-S252810-10A en SP-HL-S252810-15A)
Aantal PV-ingangen	4 strings (voor SP-HL-S252310-15A); 6 strings voor de andere modellen
Maximale stroom per string	15 A (voor modellen 15A); 10 A voor SP-HL-S252810-10A
Zekering per string	15 A (modellen 15A), 10 A (model 10A)
Aantal uitgangen	1 uitgang
Maximale uitgangsstroom	60 A (modellen 2 ingangen?); 90 A voor SP-HL-S252810-15A
Maximale uitgangsspanning	500 VDC
Voeding	Fotovoltaïsche zonnepanelen (PV), spanning tot 500 VDC
Belangrijkste functies	Samenvoegen van PV-strings, zekeringbeveiliging per string, overspanningsbeveiliging (SPD), DC-uitgangsschakelaar, aarding
Beschermingsgraad	IP66 (stofdicht en bestand tegen krachtige waterstralen)
Temperatuurbereik	-30°C tot +60°C
Koeling	Natuurlijke koeling (convectie)
Afmetingen	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd in de handleiding
Materiaal behuizing	Waterdichte metalen doos
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen. Controleer regelmatig op corrosie of beschadigingen.
Veiligheid	Installatie door een professional verplicht. Hoge spanning (500 VDC) – risico op elektrische schok. Schakel de stroomonderbreker uit voordat u aan de zekeringen werkt.
Reserveonderdelen en repareerbaarheid	Zekeringen (10A/15A), zekeringhouders, SPD (40kA), stroomonderbreker (63A/125A), MC4-connectoren, wartels. Alleen vervangen door originele onderdelen.
Garantie	1 jaar (tenzij contractuele voorwaarden anders bepalen). De garantie kan worden geannuleerd bij onjuiste installatie of gebruik buiten specificaties.

Veelgestelde vragen - SP-HL-S252310-15A Vevor

Wat is de rol van een fotovoltaïsche combinatiekast?

De PV-combinatiekast (of aansluitdoos) voegt meerdere strings zonnepanelen samen tot één uitgang, terwijl het per string zekeringbeveiliging, overspanningsbeveiliging (SPD) en een hoofdschakelaar biedt. Het vereenvoudigt de bedrading en verbetert de veiligheid.

Welke soorten zekeringen moeten in deze kast worden gebruikt?

Gebruik DC-zekeringen van 500V met een waarde van 15A voor de modellen SP-HL-S252310-15A en SP-HL-S252810-15A, en 10A voor de SP-HL-S252810-10A. Vervang altijd door hetzelfde model en dezelfde waarde.

Hoe installeer ik de combinatiekast correct?

Bevestig de kast aan de muur of op een paneel met behulp van de meegeleverde schroeven en montagehaken. Zorg ervoor dat de installatie wordt uitgevoerd door een gekwalificeerde professional. Houd rekening met de polariteit van de in- en uitgangen.

Wat is de maximale ingangsspanning?

De maximale uitgangsspanning is 500 VDC.

Is de kast waterdicht?

Ja, de beschermingsgraad is IP66, wat betekent dat hij volledig stofdicht is en bestand tegen krachtige waterstralen. Hij kan buitenshuis worden geïnstalleerd.

Hoe sluit ik de zonne-energiekabels aan op de kast?

Gebruik de meegeleverde MC4-connectoren: mannelijke connectoren voor de min (-) en vrouwelijke voor de plus (+). Elke kabel is genummerd om de bedrading te vergemakkelijken. Draai de moeren van de wartels vast na de aansluiting.

Wat te doen als een zekering doorslaat?

Schakel vóór elke ingreep de uitgangsschakelaar uit. Controleer de oorzaak van de fout (kortsluiting, overbelasting) en vervang de zekering door een identiek model (zelfde waarde en DC-type). Vervang nooit door een zekering met een hogere waarde.

Is deze kast compatibel met netomvormers?

Ja, hij is ontworpen voor gebruik met netgekoppelde omvormers (grid-tie). De uitgang van de kast wordt aangesloten op de DC-ingang van de omvormer.

Hoe reinig en onderhoud ik de kast?

Reinig de buitenkant met een zachte, droge doek. Inspecteer regelmatig de aansluitingen en de staat van de zekeringen. Open de kast niet onder spanning. Raadpleeg bij twijfel een professional.

Waar vind ik de volledige handleiding of technische ondersteuning?

De volledige PDF-handleiding is beschikbaar op de website notice-facile.com. Voor technische ondersteuning kunt u contact opnemen met Vevor via www.vevor.com/support of gebruik het meegeleverde elektronische garantiecertificaat.

GEBRUIKSAANWIJZING SP-HL-S252310-15A Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. werking is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewer werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniso apparaten.

Om het product beter te kunnen gebruiken, lees dan de volgende instructies en let op de symbolen:

Deze symbolen duiden op situaties die gevaarlijk kunnen zijn voor de veiligheid van gebruikers of aanzienlijke schade aan de hardware kunnen veroorzaken.

Lees voor gebruik eerst deze handleiding.

Alle handelingen en lijnverbindingen moeten door een professioneel persoon worden uitgevoerd.

WAARSCHUWING!

Let op de veiligheid van uzelf en uw apparatuur.

WAARSCHUWING!

Houd er rekening mee dat de ingang van de fotovoltaïsche array positieve en negatieve polariteit heeft, evenals de totale uitvoer van de positieve en negatieve polariteit.

WAARSCHUWING!

Bij installatie of aansluiting van pv-modules, let op de hoge spanning van de pv-modules en vermijd schokken en gevaar.

WAARSCHUWING!

Zorg ervoor dat de verbindingen correct zijn bevestigd. De gebruiker is verantwoordelijk voor verlies veroorzaakt door onjuiste of onstabiele kabelbedrading; de fabrikant aanvaardt geen enkele verantwoordelijkheid.

Productintroductie

Fotovoltaïsch energieopwekkingssysteem, om de hoeveelheid

fotovoltaïsche modules en omvormers tussen de verbindingskabels te verminderen, gemakkelijk onderhoud, vermindering van het verlies en verbetering van de veiligheid en betrouwbaarheid van het product, vereisen over het algemeen dat er tussen de fotovoltaïsche modules en de omvormer een samenvloeiingsapparaat wordt toegevoegd.

Naast de functie van een PV-bus buiten, moet een fotovoltaïsche aansluitdoos ook een stroomonderbreker, overstroombeveiliging, overspanningsbeveiliging, bliksembeveiliging en een reeks perfecte beschermingsfuncties hebben.

Dit bedrijf produceert de fotovoltaïsche aansluitdoos met de hierboven genoemde verschillende functionele vereisten en een fotovoltaïsch (PV) net, van een netwerktype omvormer die het gebruik ondersteunt en een complete set van fotovoltaïsche stroomopwekkingssystemen kan vormen. Selecteer een fotovoltaïsche aansluitdoos, de gebruiker kan op basis van het ingangsspanningsbereik van de back-endomvormer, het uitgangsvermogen, een bepaald aantal specificaties van dezelfde PV-moduleserie, parallelle samenstelling van de PV-moduleserie coördinaattoegang tot de fotovoltaïsche aansluitdoos (zie Afbeelding 1) bus, en vervolgens na de besturing van de stroomonderbreker en de bescherming van het bliksemafleiderapparaat na de uitgang voor gebruik op niveauomvormer.

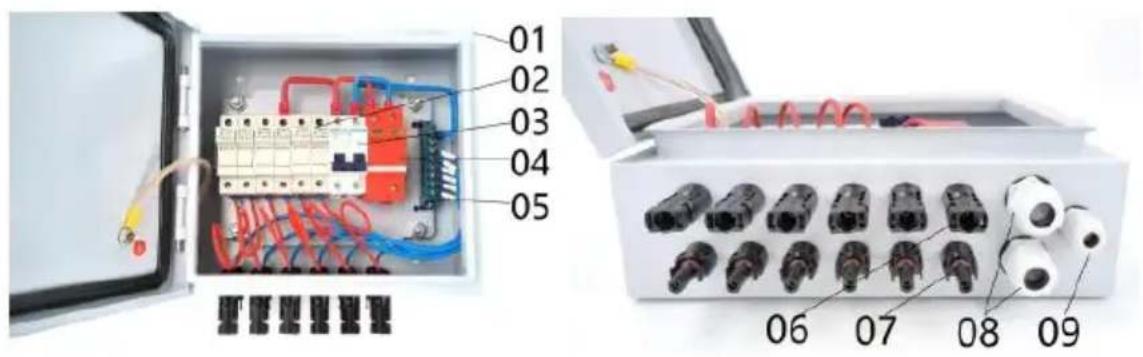

Figuur 2 toont de bijbehorende onderdelen en hun specificaties.

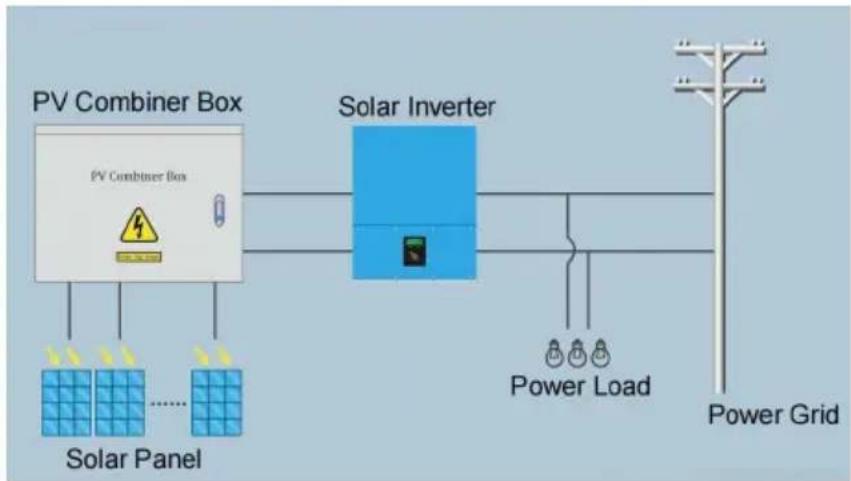

Figuur 1

Figuur 2

01---Waterdichte metalen doos

02---4st/6st DC500V zekeringhouder met 10/15A zekering

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Neutrale balk

06---4st/6st Zonne-vrouwelijke connector

07---4st/6st Zonne-mannelijke connector

08---2 stuks Uitgang PG16 Kabelwartel

09---Aarding PG9 Kabelwartel

Productiespecificatie

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-array-invoernummers	4	6	6
Maximale stroom van een enkele PV-array	15A	10A	15A
Enkele PV-array-zekering	15A	10A	15A
Enkele PV-array-draadmaat	2,5mm2
Uitvoernummers	1
Maximale uitgangsstroom	60A	60 Een	90A
Uitgangsdraadmaat	10mm2	10mm2	16mm2
Maximale uitgangsspanning	500 V DC
DC-uitgangsstroomonderbreker	Ja
Beschermingsniveau	IP-adres 6 6
Temperatuurbereik	- 30°C ~ +60°C
Koelende manier	Natuurlijk koeling
SPD-beveiliging	Ja
Afmeting aardingsdraad	≥ 2,5mm2

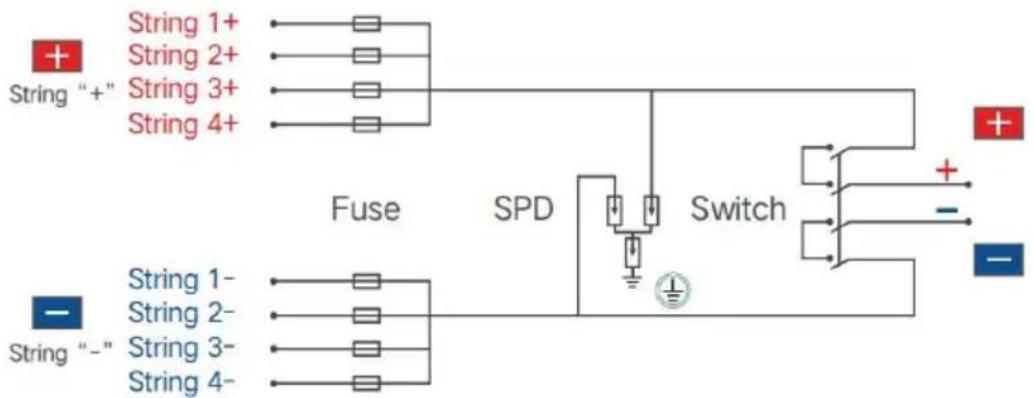

SP-HL-S252310-15A Bedradingsschema van de PV-combinerbox met 4 ingangen en 1 uitgang als volgt:

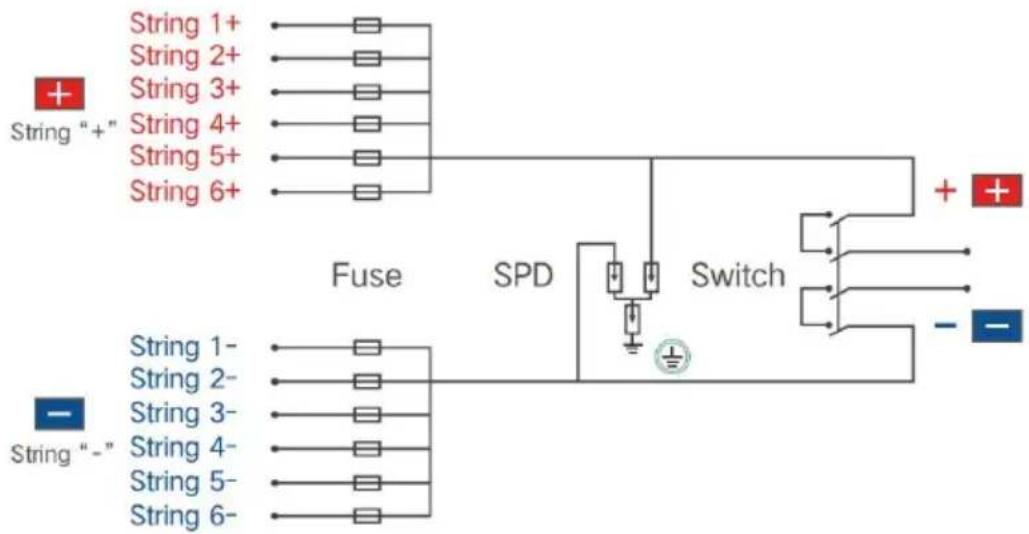

SP-HL-S252810-10A en SP-HL-S252810-15A Bedradingsschema van de PV-combinerbox met 6 ingangen en 1 uitgang als volgt:

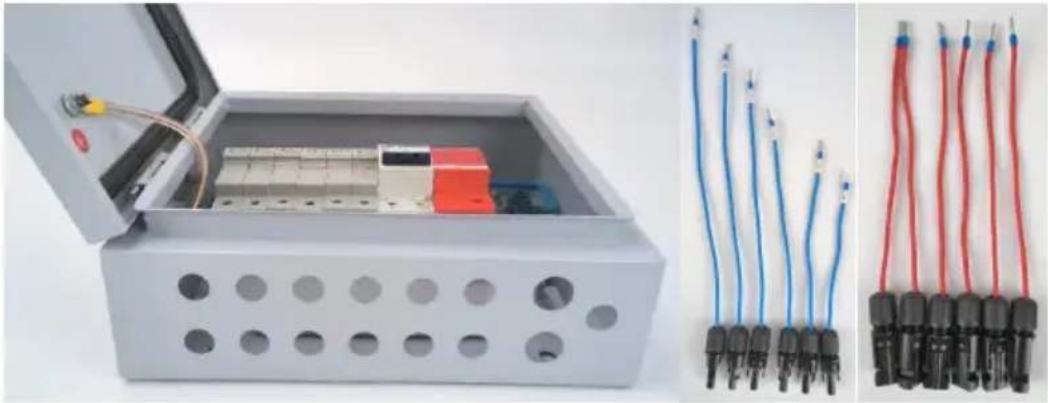

1. Lijst met accessoires:

(49) half afgewerkte PV-combinerbox --- 1 stuk; (50) Ingang - MC4 mannelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft een andere lengte, er zit een nummerlabel op elke kabel, let op onderscheid te maken. (51) Ingang+ MC4 vrouwelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft dezelfde lengte. (52) Uitgang+ PG13.5 kabelwartel -- 1 stuk; (53) Uitgang - PG13.5 kabelwartel - 1 stuk; (54) Aardingskabelwartel PG9 -- 1 stuk; (55) MC4-gereedschap --- 1 stuk; (56) Wandmontagebeugels in zak --- 1 set;

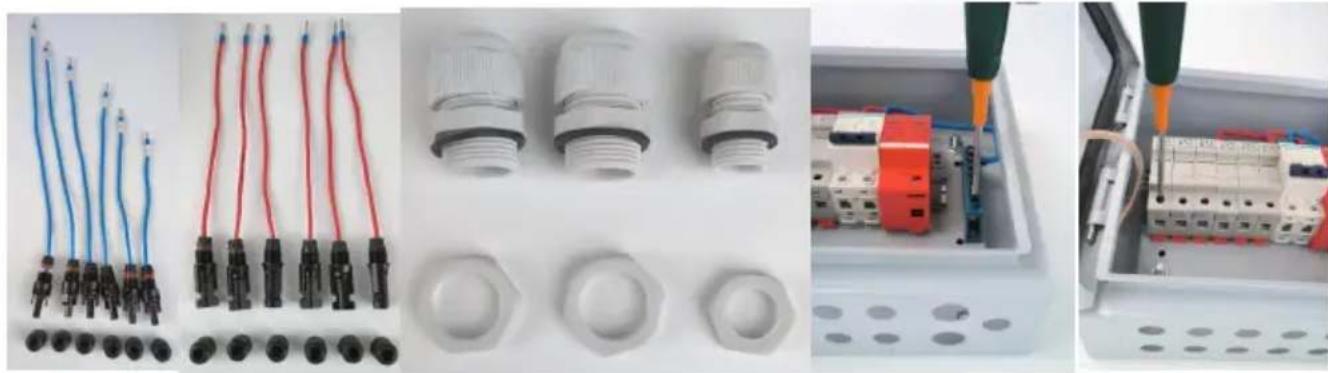

1. Voorbereidende werkzaamheden

(31) Losse invoer - MC4 vrouwelijke connector 's montagemoer; (32) Losse montagemoer van de Ingang+ MC4 vrouwelijke connector; (33) Losse 3 stuks kabelwartels ' montagemoer; (34) van het aansluitblok, zorg ervoor dat het volgende bedradingsproces eenvoudig te repareren is; (35) Losse zekeringhouders ' ingang bevestigingsschroeven, zorg ervoor

dat het volgende bedradingsproces gemakkelijk te repareren is;

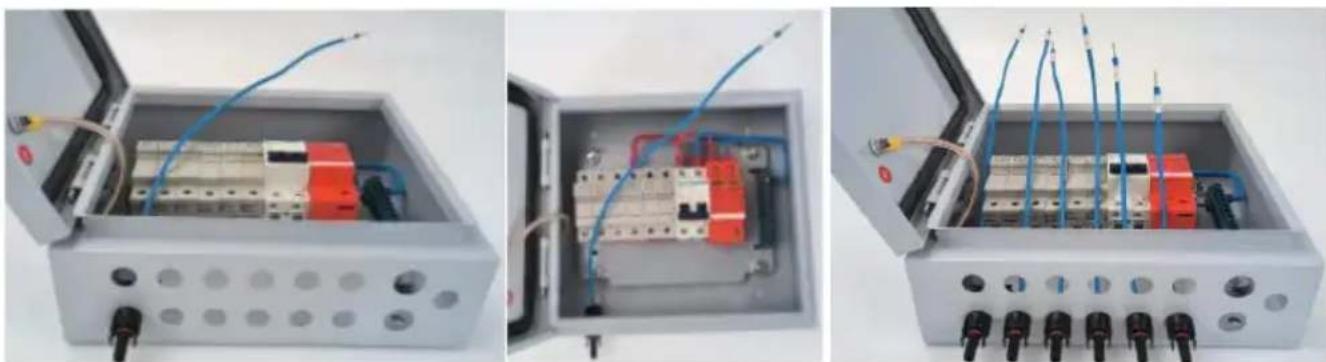

33. Bedrading Ingang - MC4 mannelijke connector met kabel

(25) Monteer kabel nr. 1 op de positie die in afbeelding 8 wordt getoond, bevestig een moer; (26) Monteer de overige kabels op de positie die in afbeelding 9 is aangegeven en zet ze vast met een moer. De kabelnummers van links naar rechts zijn: nr. 1 - nr. 6;

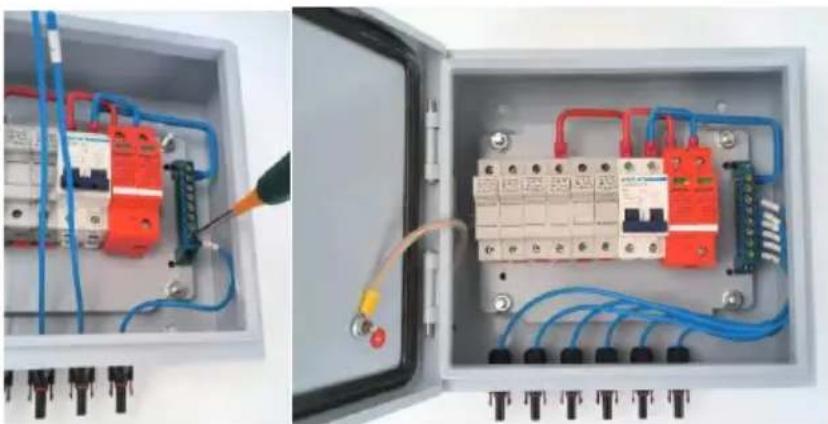

(27) Bedrading nr. 6 kabel met aansluitblok positie nr. 1; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in de volgende afbeelding.

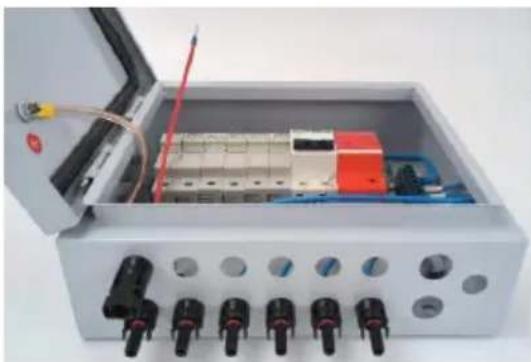

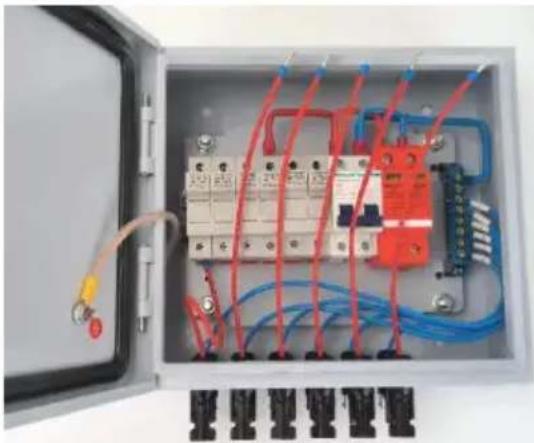

34. Bedrading Ingang+ MC4 vrouwelijke connector met kabel (25) Monteer kabel nr. 1 op de in afbeelding 12 getoonde positie, vastzetten met moer; (26) Monteer de overige kabels op de positie die in afbeelding 13 is aangegeven en zet ze vast met een moer.

(27) Bedrading kabel nr. 1 met zekeringhouder nr. 1, bevestig de schroef van de zekeringhouder; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in de volgende afbeelding.

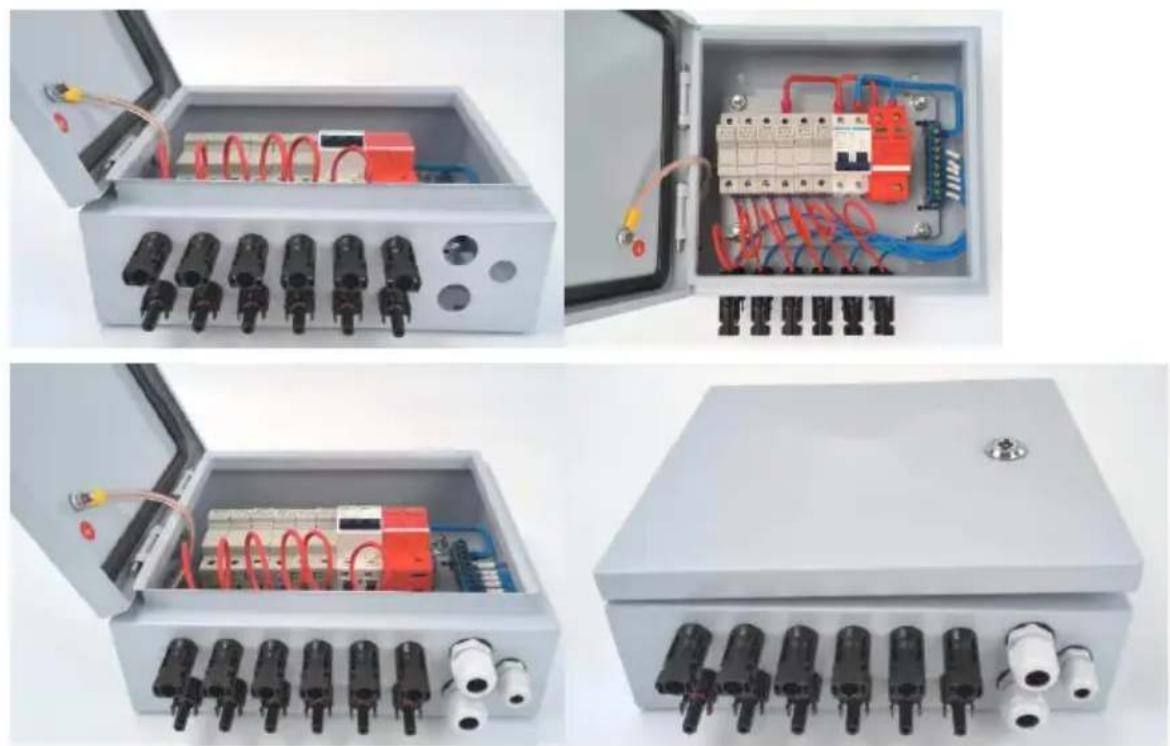

(25) Montage van 2 stuks PG13.5 kabelwartels op 2 gemarkeerde posities; (26) Montage van 1 PG9 kabelwartel op de gemarkeerde positie, de uiteindelijke status is zoals op de afbeelding te zien is.

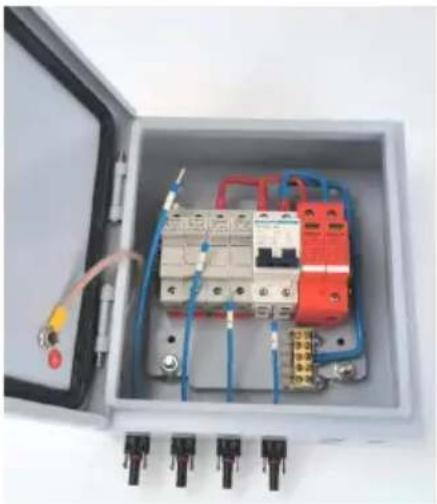

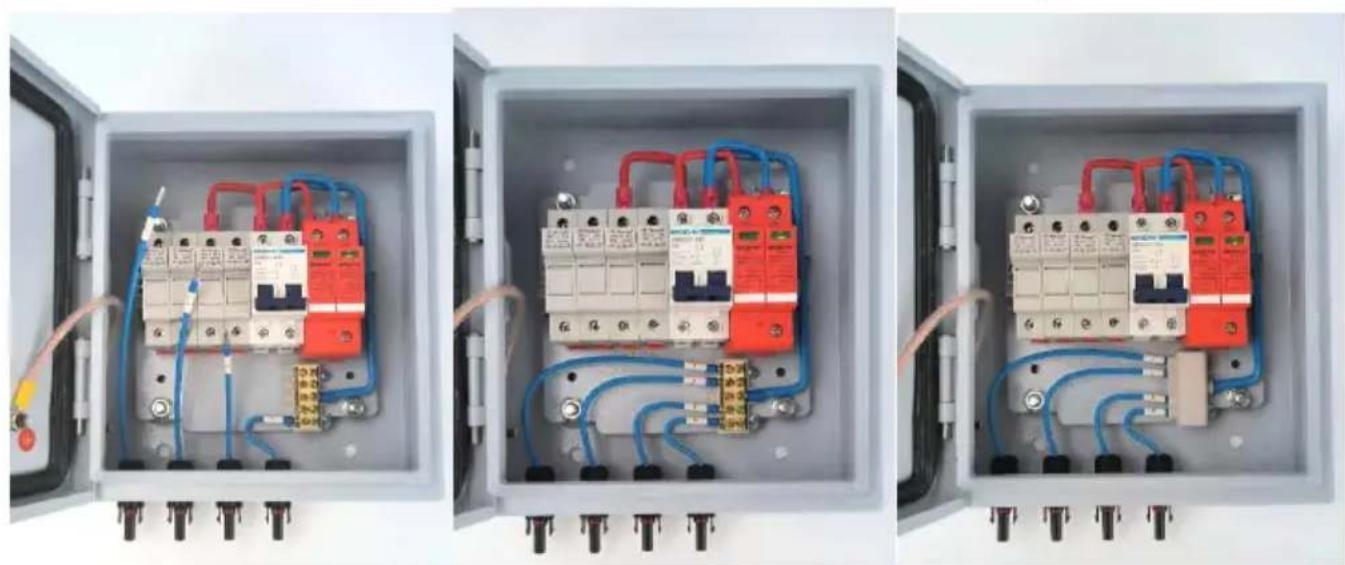

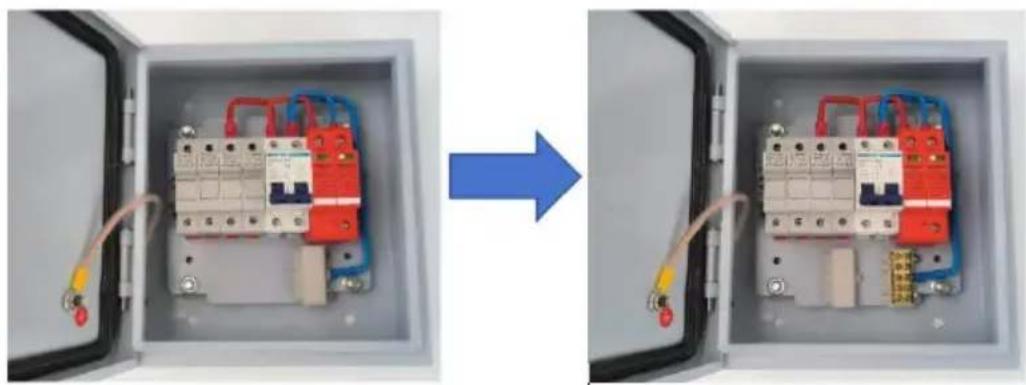

Tips: voor een 4-weg PV-combinerbox zijn hier enkele verschillende stappen voor het bedraden van de invoer - MC4 mannelijke connector kabel vergeleken met de 6-weg PV-combinerbox. De rest van het product blijft hetzelfde.

(7) van het aansluitblok als volgt:

(2) Monteer 4 stuks Input-MC4 mannelijke connector met kabel en borgmoer zoals hierboven beschreven;

(27) Bedrading nr. 4 kabel met aansluitblok positie nr. 1; (28) Sluit de rest van de kabels aan volgens het (3) proces, stap voor stap. Sluit het deksel van het aansluitblok. De uiteindelijke status is als volgt:

Installatie: Met bijpassende schroeven worden 4 bevestigingsgespen op de 4 gaten aan de achterkant van de doos bevestigd. Gebruikers kunnen de juiste positie selecteren om de combinerbox op de muur of het paneel te monteren.

Snel verbinding

(19) Om de verbindingssnelheid en het gemak te verbeteren, gebruik een sleutel om de deur van de combinerbox te openen. De ingangsdraad van de fotovoltaïsche array wordt aangesloten op de overeenkomstige terminal.

Let op de polariteit van de fotovoltaïsche array-ingangslijn: positief en negatief correct verbinden.

(20) De combinerbox is een onafhankelijk ontwerp voor fotovoltaïsche array-ingang/uitgang. Door een redelijke fotovoltaïsche array-ingangsverbinding zal de uitgangsstroom één manier zijn, overeenkomend met de ene manier onafhankelijke ingangsregelaar die wordt gebruikt.

(21) Wanneer gebruikers het systeem aansluiten, zorg er dan voor dat alle lijnen en apparatuur betrouwbaar zijn.

Overstroombeveiliging

Wanneer de PV-module-ingangsstroom te groot is, zal de zekering onderbreken ter bescherming. Bovendien kan een miniatuurstroomonderbreker ook voorkomen dat het systeemstroomverlies te groot is, en heeft het een overstroombeveiligingsfunctie.

Het is strikt verboden om onder spanning de zekering aan te raken. Voor inspectie of vervanging is het vereist om de gelijkstroomonderbreker uit te schakelen. De zekering moet worden vervangen door het originele model van dezelfde grootte.

Wanneer de PV-module-ingangsspanning hoog is, zal de miniatuurstroomonderbreker automatisch loskoppelen, met overspanningsbeveiligingsfunctie.

Bijlage

Kwaliteitsborging

De kwaliteitsborgingsperiode van dit product bedraagt 1 jaar, tenzij anders bepaald in de contractperiode van het contract.

Bewijs

Producten in de kwaliteitsborgingsperiode vereisen dat klanten de factuur en de datum tonen bij aankoop van de producten. Tegelijkertijd moet het handelsmerk van het product duidelijk zichtbaar zijn, anders heeft het bedrijf het recht om geen kwaliteitsborging te verlenen.

In de volgende situaties heeft dit bedrijf het recht om geen kwaliteitsborging uit te voeren:

1. Door de mens veroorzaakte schade aan de apparatuur
2. Verkeerde installatie en gebruik
3. Bij gebruik van de maximale limietparameters die verder gaan dan de apparatuurvereisten;
4. Abnormale schade door de natuurlijke omgeving;
5. Verder zijn er in deze handleiding zeer slechte gebruiksomstandigheden opgenomen;
6. Buiten de relevante internationale normen die zijn gespecificeerd voor installatie en gebruik.
