Produkttyp	Photovoltaik-Kombinationsgehäuse (PV Combiner Box)
Marke und Modell	Vevor SP-HL-S252310-15A (auch kompatibel mit SP-HL-S252810-10A und SP-HL-S252810-15A)
Anzahl PV-Eingänge	4 Strings (für SP-HL-S252310-15A); 6 Strings für die anderen Modelle
Maximalstrom pro String	15 A (für 15A-Modelle); 10 A für SP-HL-S252810-10A
Sicherung pro String	15 A (15A-Modelle), 10 A (10A-Modell)
Anzahl Ausgänge	1 Ausgang
Maximaler Ausgangsstrom	60 A (Modelle mit 2 Eingängen?); 90 A für SP-HL-S252810-15A
Maximale Ausgangsspannung	500 VDC
Stromversorgung	Photovoltaik-Solarmodule (PV), Spannung bis 500 VDC
Hauptfunktionen	Zusammenführung von PV-Strings, Absicherung pro String mit Sicherung, Überspannungsschutz (SPD), DC-Ausgangs-Leistungsschalter, Erdung
Schutzart	IP66 (staubdicht und geschützt gegen starkes Strahlwasser)
Temperaturbereich	-30°C bis +60°C
Kühlung	Natürliche Kühlung (Konvektion)
Abmessungen	Nicht in der Anleitung angegeben
Gewicht	Nicht in der Anleitung angegeben
Gehäusematerial	Dichte Metallbox
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden. Regelmäßig auf Korrosion oder Beschädigungen überprüfen.
Sicherheit	Installation durch einen Fachmann erforderlich. Hohe Spannung (500 VDC) – Stromschlaggefahr. Vor Arbeiten an den Sicherungen den Leistungsschalter ausschalten.
Ersatzteile und Reparierbarkeit	Sicherungen (10A/15A), Sicherungshalter, SPD (40kA), Leistungsschalter (63A/125A), MC4-Steckverbinder, Kabelverschraubungen. Nur durch Originalteile ersetzen.
Garantie	1 Jahr (sofern vertraglich nicht anders geregelt). Die Garantie kann bei unsachgemäßer Installation oder Nutzung außerhalb der Spezifikationen erlöschen.

Häufig gestellte Fragen - SP-HL-S252310-15A Vevor

Welche Rolle spielt ein Photovoltaik-Kombinationsgehäuse?

Das PV-Kombinationsgehäuse (oder Verbindungsdose) fasst mehrere Strings von Solarmodulen zu einem einzigen Ausgang zusammen und bietet dabei pro String eine Sicherungsabsicherung, Überspannungsschutz (SPD) und einen Hauptleistungsschalter. Es vereinfacht die Verkabelung und erhöht die Sicherheit.

Welche Sicherungstypen werden in diesem Gehäuse verwendet?

Verwenden Sie DC-Sicherungen 500V mit 15A Nennstrom für die Modelle SP-HL-S252310-15A und SP-HL-S252810-15A, und 10A für das SP-HL-S252810-10A. Ersetzen Sie immer durch dasselbe Modell und denselben Nennstrom.

Wie installiere ich das Kombinationsgehäuse korrekt?

Befestigen Sie das Gehäuse mit den mitgelieferten Schrauben und Montageschlaufen an der Wand oder an einer Platte. Stellen Sie sicher, dass die Installation von einem qualifizierten Fachmann durchgeführt wird. Beachten Sie die Polarität der Ein- und Ausgänge.

Welche maximale Eingangsspannung wird unterstützt?

Die maximale Ausgangsspannung beträgt 500 VDC. Die Eingänge müssen in Reihe geschaltet werden, um diese Spannung nicht zu überschreiten.

Ist das Gehäuse wasserdicht?

Ja, die Schutzart ist IP66, was bedeutet, dass es vollständig staubdicht und gegen starkes Strahlwasser geschützt ist. Es kann im Freien installiert werden.

Wie schließe ich die Solarkabel an das Gehäuse an?

Verwenden Sie die mitgelieferten MC4-Steckverbinder: die männlichen Steckverbinder für Minus ( - ) und die weiblichen für Plus ( + ). Jedes Kabel ist zur einfachen Verkabelung nummeriert. Ziehen Sie die Muttern der Kabelverschraubungen nach dem Anschluss fest.

Was tun, wenn eine Sicherung durchbrennt?

Schalten Sie vor jedem Eingriff den Ausgangs-Leistungsschalter aus. Überprüfen Sie die Fehlerursache (Kurzschluss, Überlast) und ersetzen Sie die Sicherung durch ein identisches Modell (gleicher Nennstrom und DC-Typ). Ersetzen Sie niemals durch eine Sicherung mit höherem Nennstrom.

Ist dieses Gehäuse mit Netz-Wechselrichtern kompatibel?

Ja, es ist für den Einsatz mit netzgekoppelten Wechselrichtern (Grid-Tie) ausgelegt. Der Ausgang des Gehäuses wird an den DC-Eingang des Wechselrichters angeschlossen.

Wie reinige und warte ich das Gehäuse?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Überprüfen Sie regelmäßig die Anschlüsse und den Zustand der Sicherungen. Öffnen Sie das Gehäuse nicht unter Spannung. Im Zweifelsfall einen Fachmann hinzuziehen.

Wo finde ich das vollständige Handbuch oder technische Unterstützung?

Das vollständige PDF-Handbuch ist auf der Website notice-facile.com verfügbar. Für technische Unterstützung wenden Sie sich an den Vevor-Support unter www.vevor.com/support oder nutzen Sie das mitgelieferte elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG SP-HL-S252310-15A Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

PV-COMBINER-BOX

Modell: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursach und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hau entsorgt werden, sondern müssen an einer Sammelstelle das Recycling von elektrischen und elektronischen Gerät abgegeben werden.

Um das Produkt besser nutzen zu können, lesen Sie bitte die folgenden Anweisungssymbole:

Diese Symbolkennzeichnung für den informellen Betrieb kann die Sicherheit des Benutzers gefährden oder zu erheblichen Hardwareschäden führen.

Bitte lesen Sie dieses Handbuch vor der Installation.

	WARNUNG !Für alle Vorgänge und Leitungsverbindungen ist Fachpersonal erforderlich.
	WARNUNG !Bitte achten Sie auf die Sicherheit von Person Ausrüstung.
	WARNUNG!Bitte beachten Sie, dass der Photovoltaik-Eingang Plus- und Minuspol negative Polarität und die Gesamtausgabe der positiven und negativen Pola
	WARNUNG !Installation oder Anschluss PV Module , bitte be Sie pv Module hoch Spannung , vermeiden Sch erzeugen Gefahr .
	WARNUNG !Stellen Sie sicher, dass die Befestigung des Anschlusses nicht beschädigt wird. Verwenden Sie Kabel nicht unsachgemäß oder verwenden Sie es nicht instabil, sodass es zu Verbindungsverlusten kommt. Vevor übernimmt hierfür keine Verantwort

Produkteinführung

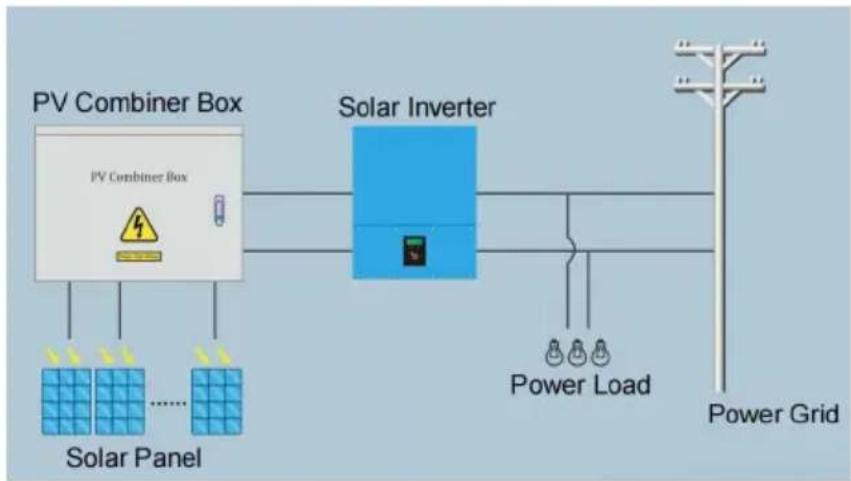

Um bei Photovoltaik-Stromerzeugungssystemen die Anzahl der Verbindungskabel zwischen Photovoltaikmodul und Wechselrichter zu verringern, die Wartung zu vereinfachen, Verluste zu reduzieren und die Sicherheit und Zuverlässigkeit des Produkts zu verbessern, ist es im Allgemeinen erforderlich, zwischen Photovoltaikmodul und Wechselrichter ein Zusammenflussgerät hinzuzufügen.

Um die Wartung zu vereinfachen, Verluste zu reduzieren und die Sicherheit und Zuverlässigkeit des Produkts zu verbessern, ist es im Allgemeinen erforderlich, zwischen Photovoltaikmodul und Wechselrichter ein Zusammenflussgerät hinzuzufügen.

Photovoltaik-Anschlussdosen müssen neben der Funktion der externen PV-Sammelschiene auch über eine Reihe perfekter Schutzfunktionen wie Gegenstrom-, Überstrom-, Überspannungs- und Blitzschutz verfügen. Dieses Unternehmen produziert Photovoltaik-Anschlusskästen mit den oben genannten verschiedenen Funktionsanforderungen sowie Photovoltaik-(PV-)Netze, die vom Netzwechselrichter unterstützt werden und so ein komplettes Set an Systemlösungen für die Photovoltaik-Stromerzeugung bilden.

Wählen Sie eine Photovoltaik-Anschlussdose aus. Der Benutzer kann entsprechend dem Eingangsspannungsbereich des Wechselrichters am hinteren Ende, der Ausgangsleistungsgröße und einer bestimmten Anzahl von Spezifikationen derselben PV-Modulserie die parallel zusammengestellten PV-Modulserien koordinieren und auf die Photovoltaik-Anschlussdose (siehe Abbildung 1) zugreifen. Anschließend kann er den Ausgang nach der Steuerung des Leistungsschalters und Blitzschutzgerät schützen, um den Wechselrichter zu verwenden. Abbildung 2 zeigt zugehörige Teile und deren Spezifikationen.

Abbildung 1

Abbildung 2

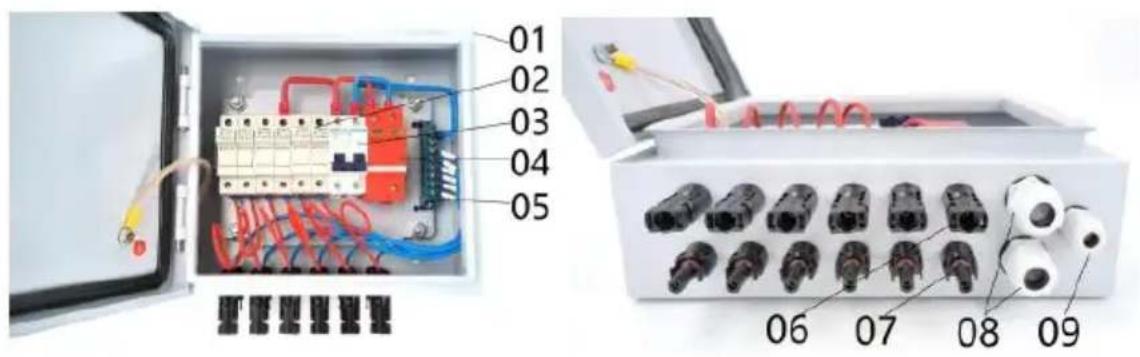

01 --- Wasserdichte Metallbox

02 --- 4 Stück/6 Stück DC500V Sicherungshalter mit 10/15A Sicherung

03 --- 63 A/ 125 A 2P DC500 V Sicherungsautomat

04 --- SU6-40KA 2P DC500V Überspannungsschutz

05 --- Neutraler Balken

06 --- 4 Stück/6 Stück Solar-Buchsenstecker

07 --- 4 Stück/6 Stück Solar-Stecker

08 --- 2 Stück Ausgang PG16 Kabelverschraubung

09 --- Erdung PG9 Kabelverschraubung

Produktionsspezifikation

Modell	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-Array-Eingangsnummern	4	6	6
Max. Stromstärke eines einzelnen PV-Arrays	15A	10A	15A
EinzelnePV-Array-Sicherung	15A	10A	15A
Kabelgröße für einzelnePV-Arrays	2,5 mm2
Ausgabenummern	1
Max. Ausgangsstrom	60A	60A	90A
Ausgangskabelgröße	10 mm2	10 mm2	16 mm2

Max. Ausgangsspannung	500 V Gleichstrom
DC-Ausgangsschutzschalter	Ja
Schutzniveau	IP 6 6
Temperaturbereich	30 °C ~ + 60 °C
Kühlweg	Natürlich Kühlung
SPD-Schutz	Ja
Größe des Erdungskabels	≥ 2,5 mm2

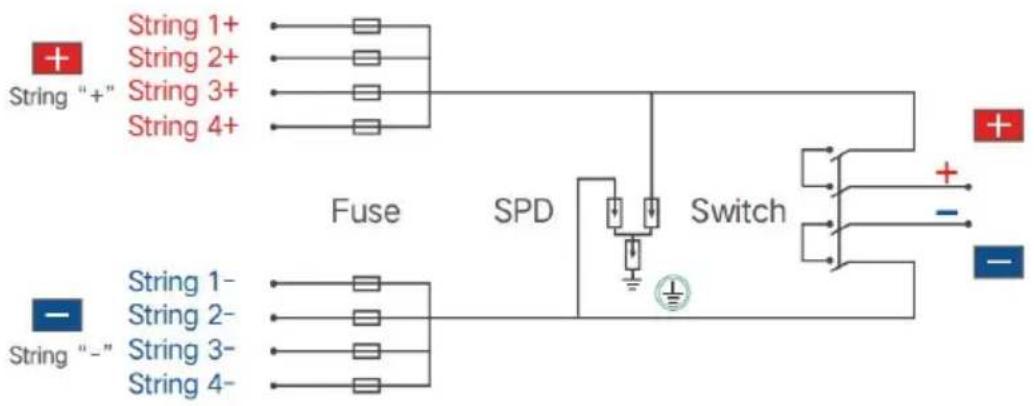

SP-HL-S252310-15A Der Schaltplan für die PV-Combinerbox mit 4 Eingängen und 1 Ausgang lautet wie folgt:

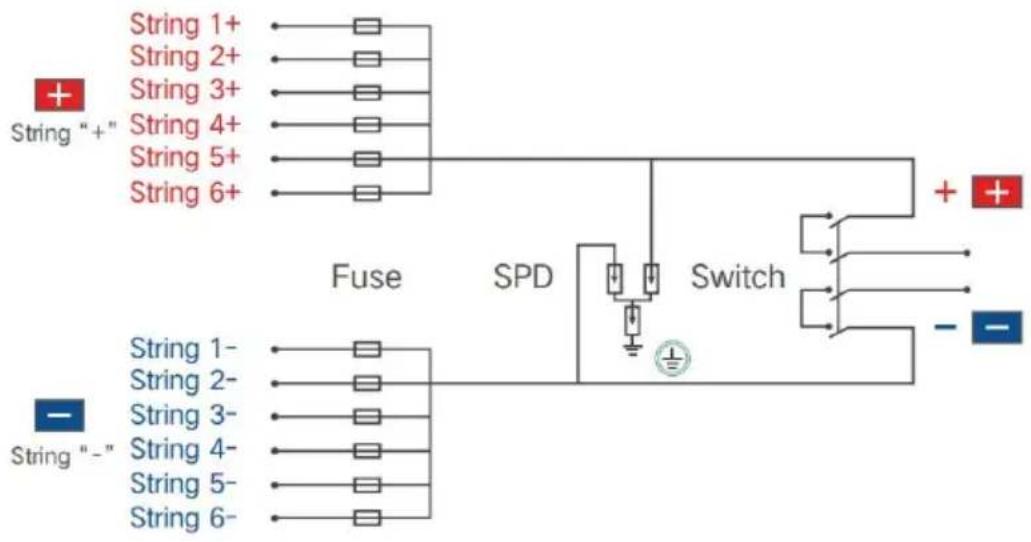

SP-HL-S252810-10A und SP-HL-S252810-15A Der Schaltplan für die PV-Combinerbox mit 6 Eingängen und 1 Ausgang lautet wie folgt:

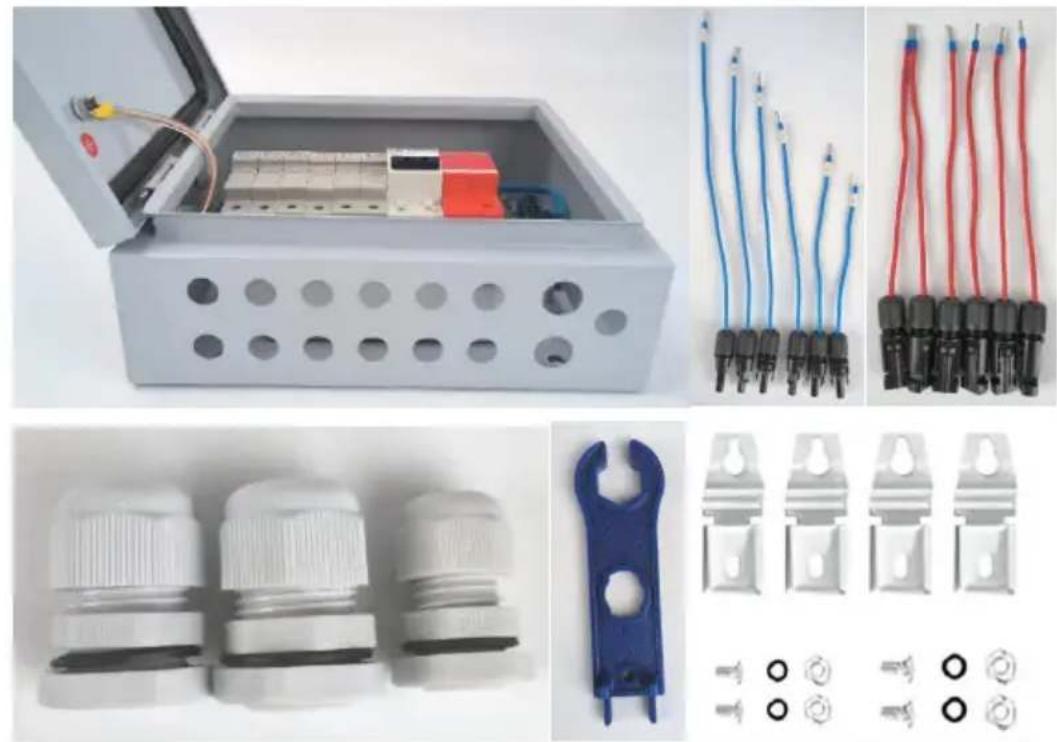

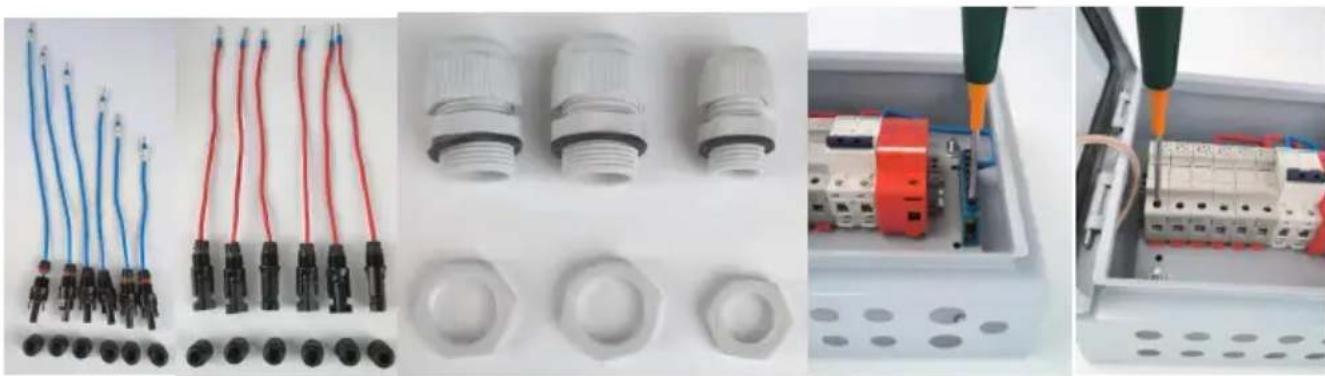

(17) Halbfertige PV-Combiner-Box --- 1 Stück; (18) Eingang - MC4-Stecker mit Kabel - 4 Stück (für

4-Wege-PV-Combiner-Box)/6 Stück (für 6-Wege-PV-Combiner-Box); Tipps: Jedes Kabel hat eine andere Länge, auf jedem Kabel befindet sich ein Nummernetikett, zur Unterscheidung ist darauf zu achten.

(19)Eingang + MC4-Buchse mit Kabel ---- 4 Stück (für 4-Wege-PV-Combiner-Box)/6 Stück (für 6-Wege-PV-Combiner-Box); Tipps: Jedes Kabel hat die gleiche Länge.

(20)Ausgang + PG13.5-Kabelverschraubung - 1 Stück;

(21)Ausgang - PG13.5-Kabelverschraubung - 1 Stück;

(22)Erdungskabelverschraubung PG9 - 1 Stück;

(23)MC4-Werkzeug - 1 Stück;

(24) Tasche mit Wandmontagehalterungen - 1 Satz;

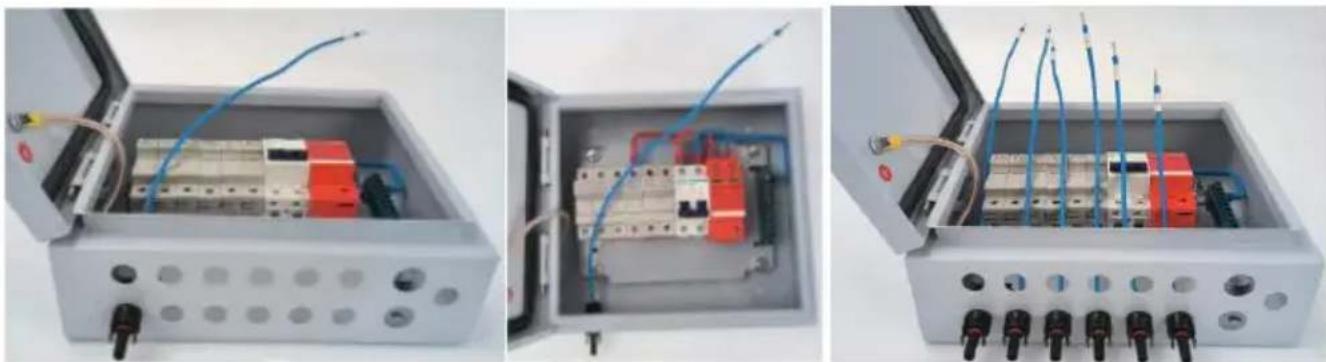

1. Vorarbeit

(11) Befestigungsmutter des Eingangs -MC4-Buchsensteckers ; (12)Befestigungsmutter des losen Input+ MC4-Buchsensteckers ; (13)3 lose Kabelverschraubungen, Befestigungsmuttern; (14)des Klemmenblocks. Stellen Sie sicher, dass der folgende Verdrahtungsvorgang leicht zu beheben ist. (15)Stellen Sie sicher, dass die Eingangsbefestigungsschrauben der lose Sicherungshalter beim folgenden Verdrahtungsvorgang leicht zu beheben sind.

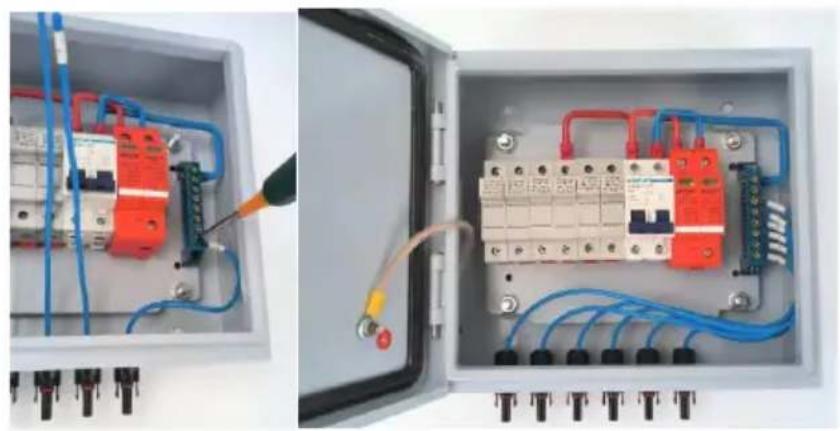

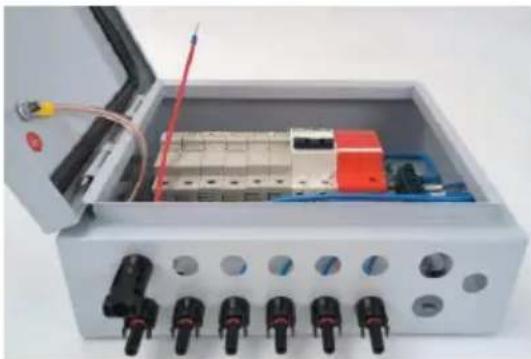

13.Verdrahtungseingang - MC4-Stecker mit Kabel

(9) Montage des Kabels Nr. 1 (siehe Abbildung 8), Position mit Mutter fixieren; (10)Montieren Sie die restlichen Kabel an der in Bild 9 gezeigten Position und befestigen Sie sie mit einer Mutter. Die Kabelnummern von links nach rechts sind Nr. 1 bis Nr. 6.

(11) Verkabelung Nr. 6, Kabel mit Klemmenblockposition Nr . 1; (12)Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Der endgültige Status ist im folgenden Bild dargestellt.

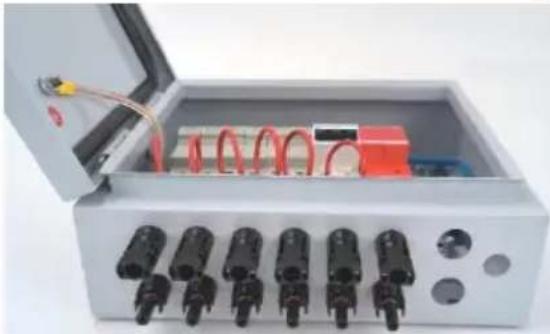

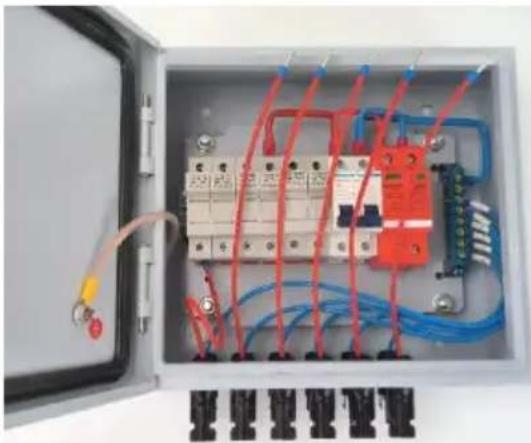

1. Verkabelung Eingang+ MC4 Buchse mit Kabel

(9) Montage von Kabel Nr. 1, in der auf Bild 12 gezeigten Position, Mutter fixieren; (10)Montieren Sie die restlichen Kabel in der in Bild 13 gezeigten Position und befestigen Sie sie mit einer Mutter.

(11) Verdrahten Sie Kabel Nr. 1 mit Sicherungshalter Nr. 1 und befestigen Sie die Schraube des Sicherungshalters. (12)Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Der endgültige Status ist im folgenden Bild dargestellt.

1. Montage von Ausgangskabelverschraubungen und

Erdungskabelverschraubung.

(9) Montieren Sie 2 Stück PG13.5-Kabelverschraubungen an den markierten 2 Positionen; (10) Montage einer PG9-Kabelverschraubung an der markierten Stelle. Der Endzustand ist wie im folgenden Bild dargestellt.

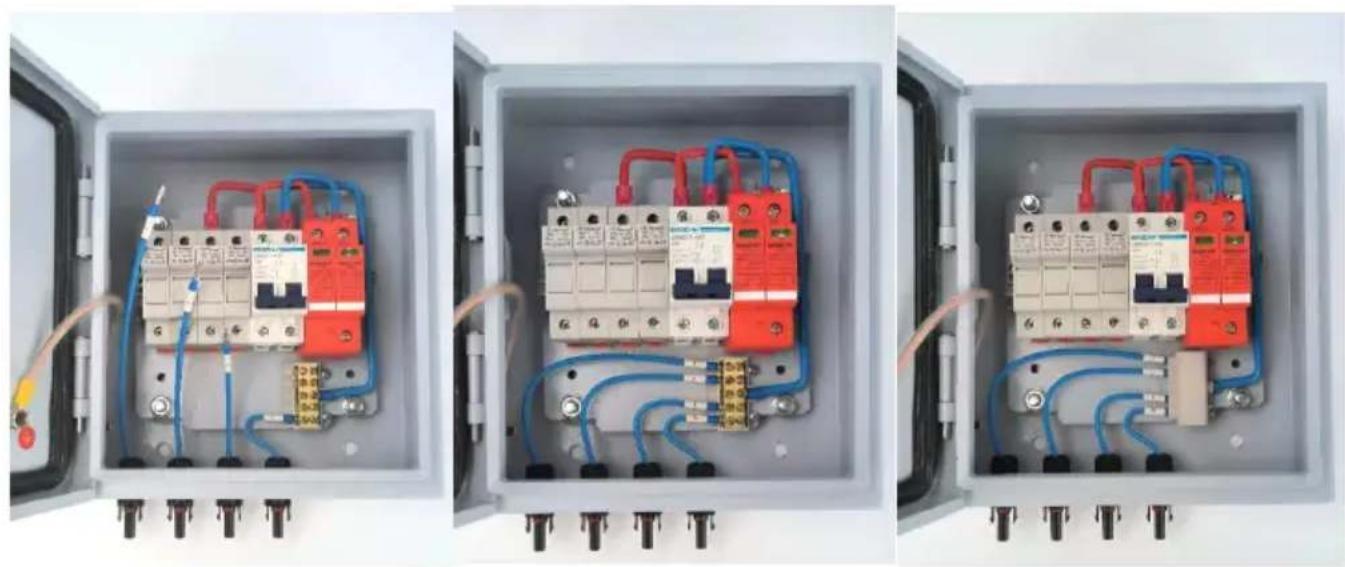

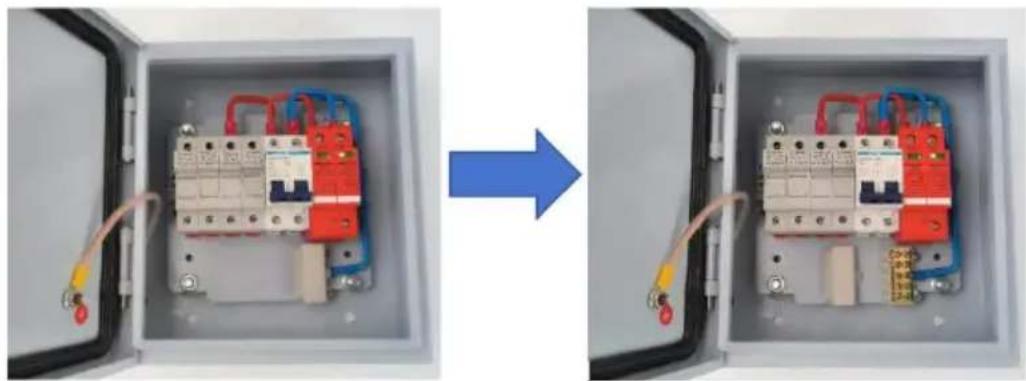

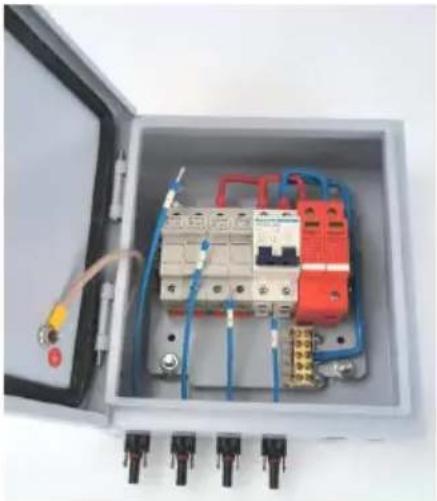

Tipps: Für die 4-Wege-PV-Combiner-Box gibt es einige unterschiedliche Schritte zur Verdrahtung des Eingangs - MC4-Stecker mit Kabel im Vergleich zur 6-Wege-PV-Combiner-Box. Der Rest des Vorgangs bleibt gleich.

(3) des Klemmenblocks wie folgt:

(2) Montieren Sie 4 Stück Eingang - MC4-Stecker mit Kabel und

befestigen Sie sie mit der Mutter wie oben beschrieben.

(11) Verkabelung Nr. 4, Kabel mit Klemmenblockposition Nr. 1; (12) Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Schließen Sie die Abdeckung des Klemmenblocks. Der endgültige Status wird wie folgt angezeigt.

Installation: Mit passenden Schrauben werden die 4 Montageschnallen den 4 Löchern auf der Rückseite der Box befestigt. Der Benutzer kann die richtige Position für die Montage der Combiner-Box an der Wand oder am Panel auswählen.

Schnellverbindung

(7) Um die Verbindungsgeschwindigkeit und

Bequemlichkeit zu verbessern, verwenden Sie den Schlüssel, um die Tür der Combiner-Box zu öffnen, das Photovoltaik-Array-Eingangskabel an die entsprechende Klemme anzuschließen, achten Sie auf die Photovoltaik-Anordnung Eingangsleitung von der positiven und negativen Polarität Verbindung.

(8) Der Mähdrescher ist ein unabhängiger Satz von Photovoltaik-Anordnung Eingang/Ausgang Gestaltung, durch vernünftige Photovoltaik-Anordnung Eingangsanschluss, Ausgabe Leistung wird ein Weg sein, um mit dem einen Weg unabhängigen Eingang Regler übereinzustimmen, der gebraucht wird.

(9) Wenn Benutzer das System verbinden, bitte stellen Sie sicher, dass alle Leitungen und Ausstattung zuverlässig sind.

Überstromschutz

Wenn der PV-Modul-Eingangsstrom zu groß ist, unterbricht die Sicherung zum Schutz; darüber hinaus kann ein Miniatur-Leistungsschalter auch verhindern, dass das System überlastet wird. Ist der Strom zu groß, hat er eine Überstromschutzfunktion.

Es ist strengstens verboten, an der Sicherung zu arbeiten. Bevor Sie die Sicherung berühren, ist eine Inspektion oder ein Ersatz erforderlich; der Gleichstrom-Leistungsschalter muss ausgeschaltet sein. Die Sicherung muss durch das gleiche Originalmodell ersetzt werden.

Überspannungsschutz

Wenn die PV-Modul-Eingangsspannung zu hoch ist, trennt der Miniatur-Leistungsschalter automatisch und hat

Anhang

Qualitätssicherung

Die Qualitätssicherungszeit dieses Produkts beträgt ein Jahr. Andernfalls gilt die im Vertrag festgelegte Vertragslaufzeit.

Nachweis

Produkte im Qualitätssicherungszeitraum: Kunden müssen beim Kauf der Produkte die Rechnung und das Datum vorzeigen. Gleichzeitig muss das Markenzeichen des Produkts deutlich sichtbar sein, andernfalls besteht das Recht, keine Qualitätssicherung zu gewähren.

In folgenden Fällen hat das Unternehmen das Recht, die Qualitätssicherung einzustellen:

1. Vom Menschen verursachte Schäden an der Ausrüstung
2. Falsche Installation und Verwendung
3. Bei Verwendung der maximalen Grenzparameter über die Geräteanforderungen hinaus;
4. Ungewöhnliche natürliche Umweltschäden;
5. Darüber hinaus werden in diesem Handbuch sehr schlechte Betriebsumgebungen beschrieben.
6. Über die Installation und Nutzung des Sortiments hinausgehende, einschlägige internationale Normen gelten.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

In China hergestellt
