| Tipo di prodotto | Quadro di combinazione fotovoltaico (PV Combiner Box) |
| Marca e modello | Vevor SP-HL-S252310-15A (anche compatibile con SP-HL-S252810-10A e SP-HL-S252810-15A) |
| Numero di ingressi PV | 4 stringhe (per SP-HL-S252310-15A); 6 stringhe per gli altri modelli |
| Corrente massima per stringa | 15 A (per modelli 15A); 10 A per SP-HL-S252810-10A |
| Fusibile per stringa | 15 A (modelli 15A), 10 A (modello 10A) |
| Numero di uscite | 1 uscita |
| Corrente di uscita massima | 60 A (modelli a 2 ingressi?); 90 A per SP-HL-S252810-15A |
| Tensione di uscita massima | 500 VCC |
| Alimentazione | Pannelli solari fotovoltaici (PV), tensione fino a 500 VCC |
| Funzioni principali | Raggruppamento di stringhe PV, protezione con fusibile per stringa, protezione contro le sovratensioni (SPD), interruttore di uscita DC, messa a terra |
| Grado di protezione | IP66 (a tenuta di polvere e getti d'acqua potenti) |
| Intervallo di temperatura | -30°C a +60°C |
| Raffreddamento | Raffreddamento naturale (convezione) |
| Dimensioni | Non specificate nel manuale |
| Peso | Non specificato nel manuale |
| Materiale della scatola | Scatola metallica stagno |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. Verificare regolarmente l'assenza di corrosione o danni. |
| Sicurezza | Installazione obbligatoria da parte di un professionista. Alta tensione (500 VCC) – rischio di scossa elettrica. Spegnere l'interruttore prima di qualsiasi intervento sui fusibili. |
| Parti di ricambio e riparabilità | Fusibili (10A/15A), portafusibili, SPD (40kA), interruttore (63A/125A), connettori MC4, pressacavi. Sostituire solo con parti originali. |
| Garanzia | 1 anno (salvo diverse condizioni contrattuali). La garanzia può essere annullata in caso di cattiva installazione o utilizzo fuori specifiche. |
Domande frequenti - SP-HL-S252310-15A Vevor
Domande degli utenti su SP-HL-S252310-15A Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scatola elettrica in formato PDF gratuitamente! Trova il tuo manuale SP-HL-S252310-15A - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SP-HL-S252310-15A del marchio Vevor.
MANUALE UTENTE SP-HL-S252310-15A Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
QUADRO COMBINATORE FOTOVOLTAICO
Modello: SP-HL-S252310-15A
Codice articolo: SP-HL-S252810-10A
Codice articolo: SP-HL-S252810-15A
![]() | Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni. |
![]() | Questo dispositivo è conforme alla Parte 15 delle Norm Il funzionamento è soggetto alle due condizioni seguenti Questo dispositivo non può causare interferenze dannose (2) Questo dispositivo deve accettare qualsiasi interferen ricevuta, comprese le interferenze che possono causare funzionamento indesiderato. |
![]() | Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone d spazzatura barrato indica che il prodotto richiede la rad differenziata dei rifiuti nell'Unione Europea. Ciò si applica prodotto e a tutti gli accessori contrassegnati con questi simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici |
Per utilizzare al meglio il prodotto, leggere attentamente le seguenti istruzioni simboliche:

L'identificazione di questo simbolo per operazioni informali potrebbe essere pericolosa per la sicurezza degli utenti o potrebbe causare gravi danni all'hardware.
Prima dell'installazione, leggere attentamente questo manuale.

Per tutte le operazioni e i collegamenti delle linee è necessario il coinvolgimento di personale professionale.

Si prega di prestare attenzione alla sicurezza delle persone e delle attrezzature.

Si prega di notare che l'ingresso del pannello fotovoltaico ha polarità positiva e negativa, e la potenza delle polarità positiva e negativa.

Durante l'installazione o il collegamento dei moduli fotovoltaici, si prega di notare che i moduli fotovoltaici hanno alta tensione, evitare di produrre shock pericolosi.

Assicurarsi che il collegamento di fissaggio sia corretto; per l'utente che utilizza cablaggio improprio o la perdita causata da instabilità, la società Vevor non si assume alcuna responsabilità.
Introduzione al prodotto
Sistema di generazione di energia fotovoltaica, al fine di ridurre i cavi di collegamento tra il modulo fotovoltaico e l'inverter, una manutenzione
conveniente, ridurre le perdite e migliorare la sicurezza e l'affidabilità (prodotto, generalmente richiedono nel modulo fotovoltaico e nell'inverter aggiunti dispositivi di confluenza.
La scatola di giunzione fotovoltaica, oltre ad avere la funzione di bus fotovoltaico esterno, deve anche essere dotata di un contrattacco di corrente, protezione da sovracorrente, protezione da sovratensione, protezione da fulmini e una serie di funzioni di protezione perfette.
Questa azienda produce la scatola di giunzione fotovoltaica con i vari requisiti funzionali sopra indicati e la rete fotovoltaica (FV), dall'inverter tipo rete che supporta l'uso, può formare un insieme completo di soluzioni per sistemi di generazione di energia fotovoltaica.
Selezionando la scatola di giunzione fotovoltaica, l'utente può, in base all'intervallo di tensione di ingresso dell'inverter back-end, alla dimensione della potenza di uscita, a un certo numero di specifiche della stessa di moduli fotovoltaici, coordinare la serie di moduli fotovoltaici in composizione parallela, accedere alla scatola di giunzione fotovoltaica (vedere Figura 1) bus, quindi dopo il controllo dell'interruttore automatico e la protezione del dispositivo di protezione contro i fulmini, dopo l'uscita l'uso dell'inverter di livello.
La figura 2 mostra le parti correlate e le relative specifiche.
Figura 1

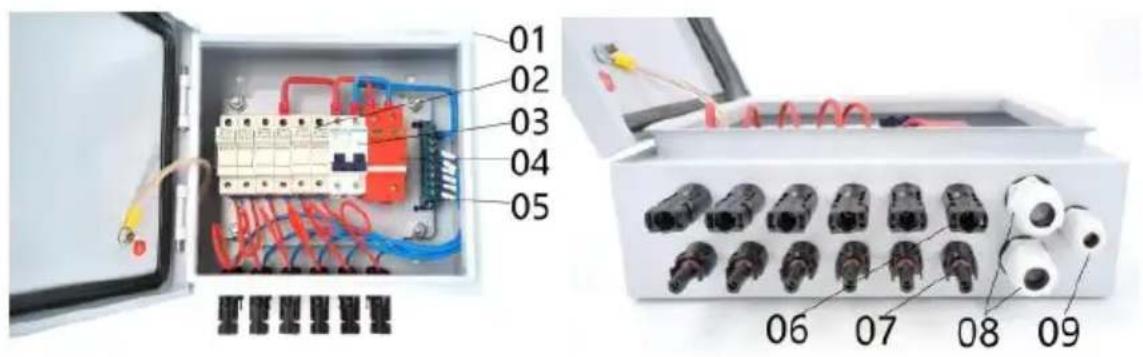

Figura 2
01---Scatola di metallo impermeabile
02---4 pezzi/6 pezzi Portafusibile DC500V con fusibile 10/15A
Interruttore magnetotermico 03--- 63A/ 125A 2P DC500V
04--- SU6-40KA 2P DC500V SPD
05---Barra neutra
06---4 pezzi/6 pezzi connettore femmina solare
07---4 pezzi/6 pezzi connettore solare maschio
08---2 pezzi Pressacavo PG16 in uscita
Pressacavo PG9 di messa a terra
| Modello | SP-HL-S252310-15A | Codice articolo: SP-HL-S252810-10A | Codice articolo SP-HL-S252810-15A |
| Numeri di input dell'array fotovoltaico | 4 | 6 | 6 |
| Corrente massima del singolo array FV | 15A | 10A | 15A |
| Fusibile singolo per array fotovoltaico | 15A | 10A | 15A |
| Dimensioni del singolo filo del pannello fotovoltaico | 2,5 millimetr 2 | ||
| Numeri di output | 1 | ||
| Corrente di uscita massim | 60A | 60A | 90A |
| Dimensioni del filo di usc | 10 millimetri2 | 1 0 millimetri2 | 1 6 millimetri2 |
| Tensione massima di usc | 500 VCC | ||
| Interruttore automatico di uscita CC | sì | ||
| Livello di protezione | Tipo di protezione IP66 | ||
| Intervallo di temperatura | - 30°C ~ +60°C | ||
| Metodo di raffreddamento | Naturale raffreddamento | ||
| Protezione SPD | sì | ||
| Dimensioni del filo di terr | ≥ 2,5 mm2 | ||

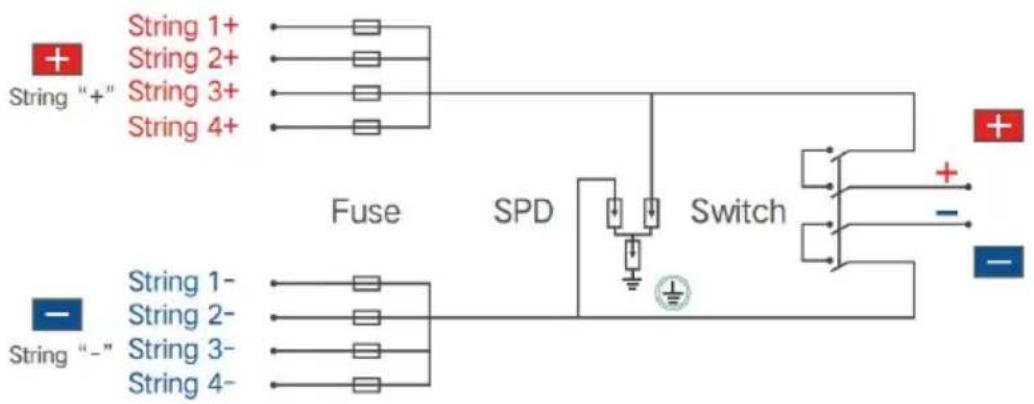

SP-HL-S252310-15A Schema elettrico della scatola combinatrice fotovoltaica con 4 ingressi e 1 uscita come segue:

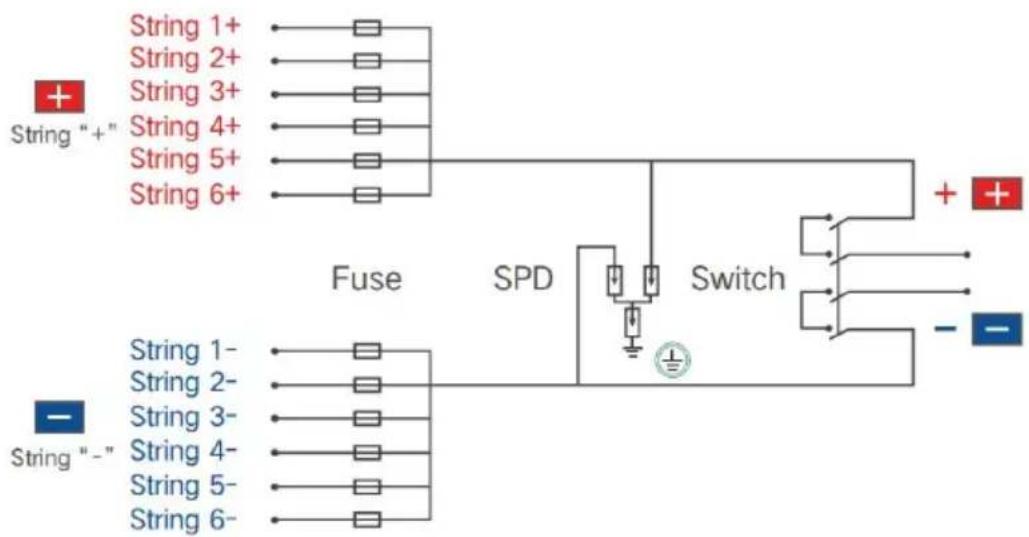

SP-HL-S252810-10A e SP-HL-S252810-15A Schema elettrico della scatola combinatrice fotovoltaica con 6 ingressi e 1 uscita come segue:

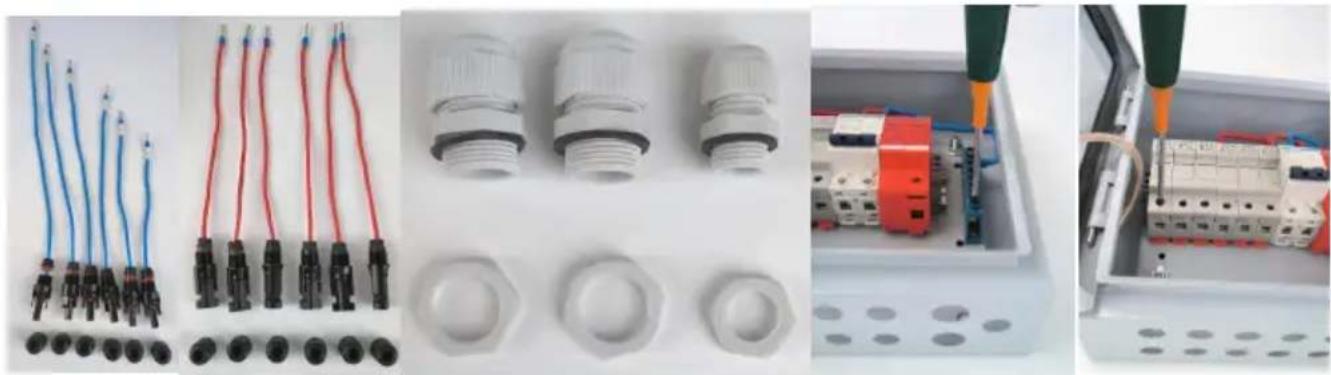

- Elenco degli accessori:

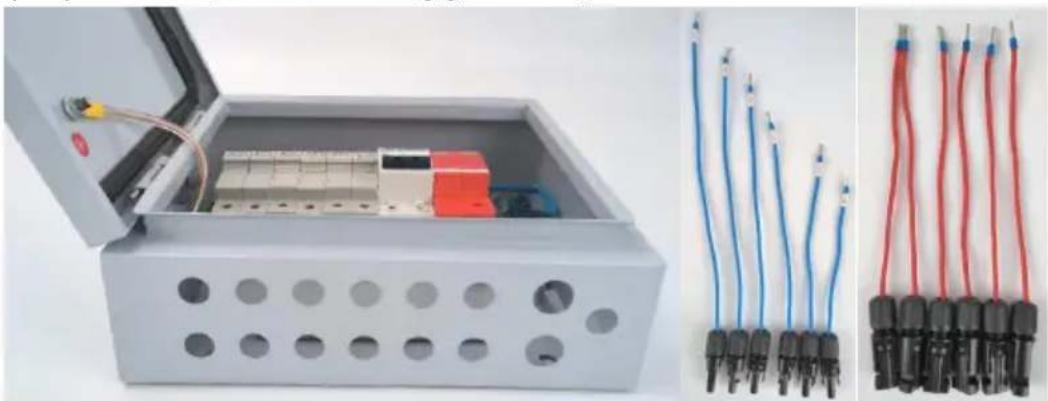

(25) Scatola combinatrice fotovoltaica semi-finita --- 1 pz; (26) Ingresso: connettore maschio MC4 con cavo: 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo ha una lunghezza diversa, ogni cavo ha un'etichetta numerata, nota per distinguerli.
(27) Connettore femmina MC4 di ingresso + con cavo ---- 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo mantiene la stessa lunghezza.
(28) Uscita + pressacavo PG13.5 -- 1 pz; (29) Uscita: pressacavo PG13.5: 1 pz. (30) Pressacavo PG9 di messa a terra: 1 pz. (31) Strumento MC4 --- 1 pz; (32) Staffe per montaggio a parete --- 1 set;

(16) Ingresso allentato - Dado di montaggio del connettore femmina MC4 (17) del connettore femmina MC4 Input+ allentato; (18) dei pressacavi allentati da 3 pezzi; (19) dei morsetti allentati, assicurarsi che il seguente processo di cablaggio sia facile da risolvere; (20) dei portafusibili allentati, assicurarsi che il seguente processo di cablaggio sia facile da risolvere;

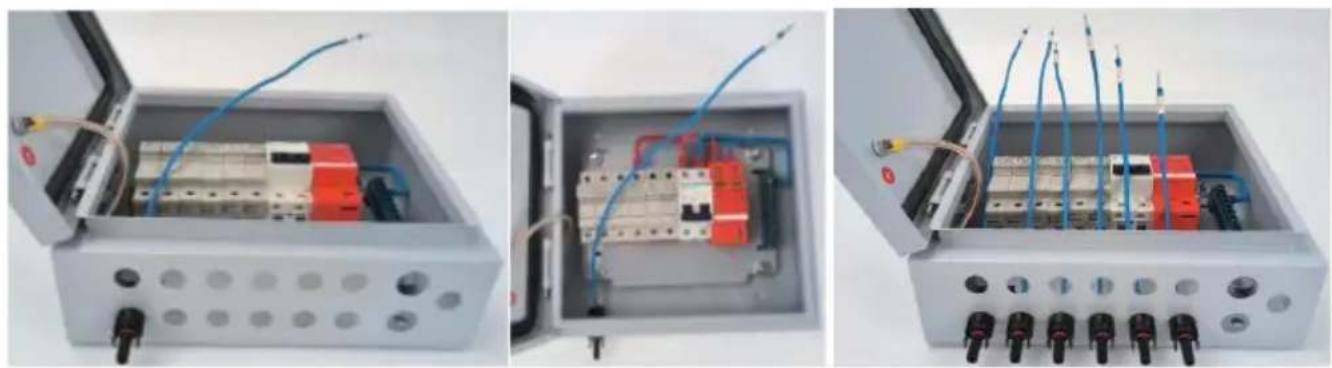

18. Ingresso cablaggio: connettore maschio MC4 con cavo
(13) Montare il cavo n. 1 nella posizione indicata nell'immagine 8, fissare con il dado; (14) Montare il resto dei cavi nella posizione mostrata nell'immagine 9, fissare con il dado. Il numero dei cavi da sinistra a destra sarà dal 6;

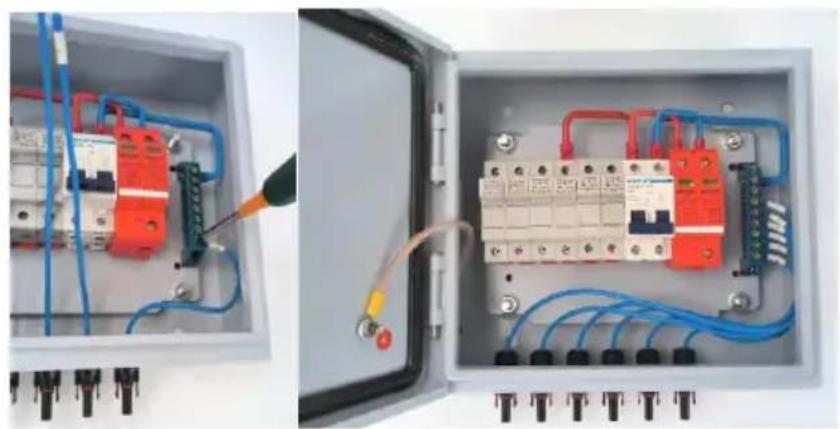

(15) Cablaggio del cavo n. 6 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come da procedura (3) passo dopo passo si ottiene lo stato finale come mostrato nell'immagine seguente.

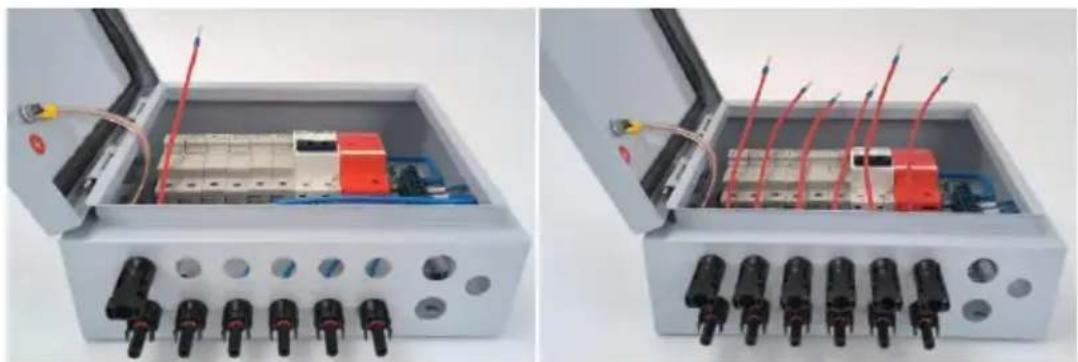

- Cablaggio Ingresso+ Connettore femmina MC4 con cavo
(13) Montare il cavo n. 1 nella posizione indicata nell'immagine 12, fissare con il dado;
(14) Montare il resto dei cavi nella posizione indicata nella figura 13, fissare con il dado.

(15) Cablaggio del cavo n. 1 con il portafusibile n. 1, fissare la vite (portafusibile);

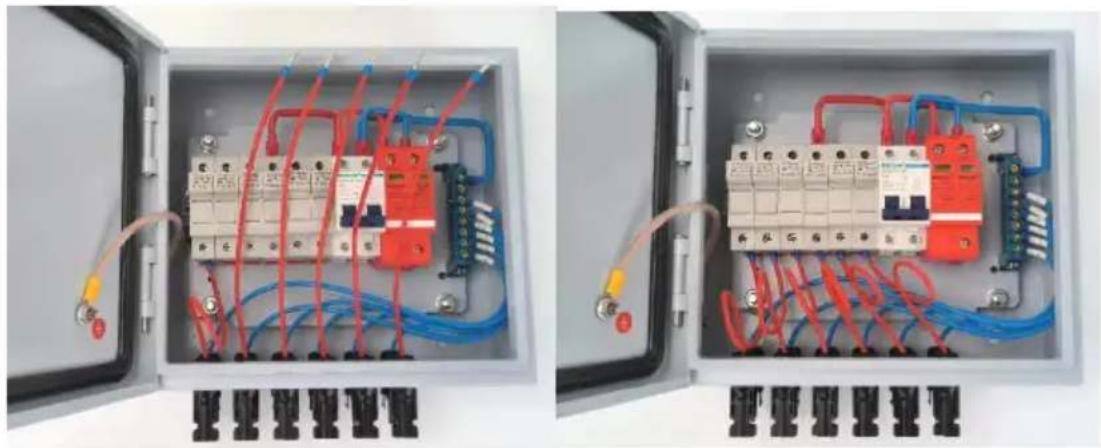

(16) Collegando il resto dei cavi come da procedura (3) passo dopo passo,

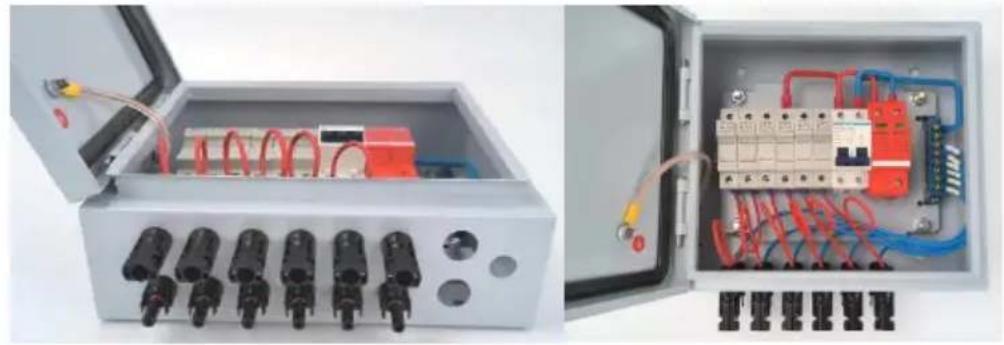

si ottiene lo stato finale come mostrato nell'immagine seguente.

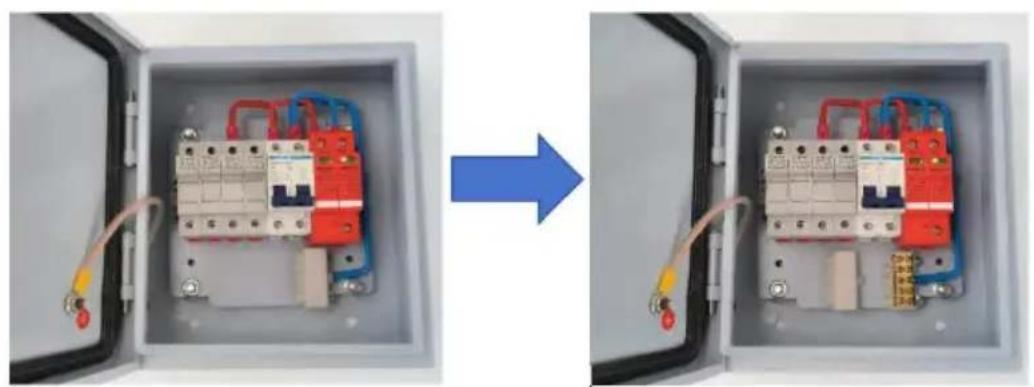

- Montaggio dei pressacavi di uscita e del pressacavo di messa a terra. (13) Montaggio di 2 pressacavi PG13.5 nelle 2 posizioni contrassegnate; (14) Montaggio di 1 pressacavo PG9 nella posizione contrassegnata, lo stato del terminale è come mostrato nella seguente immagine.

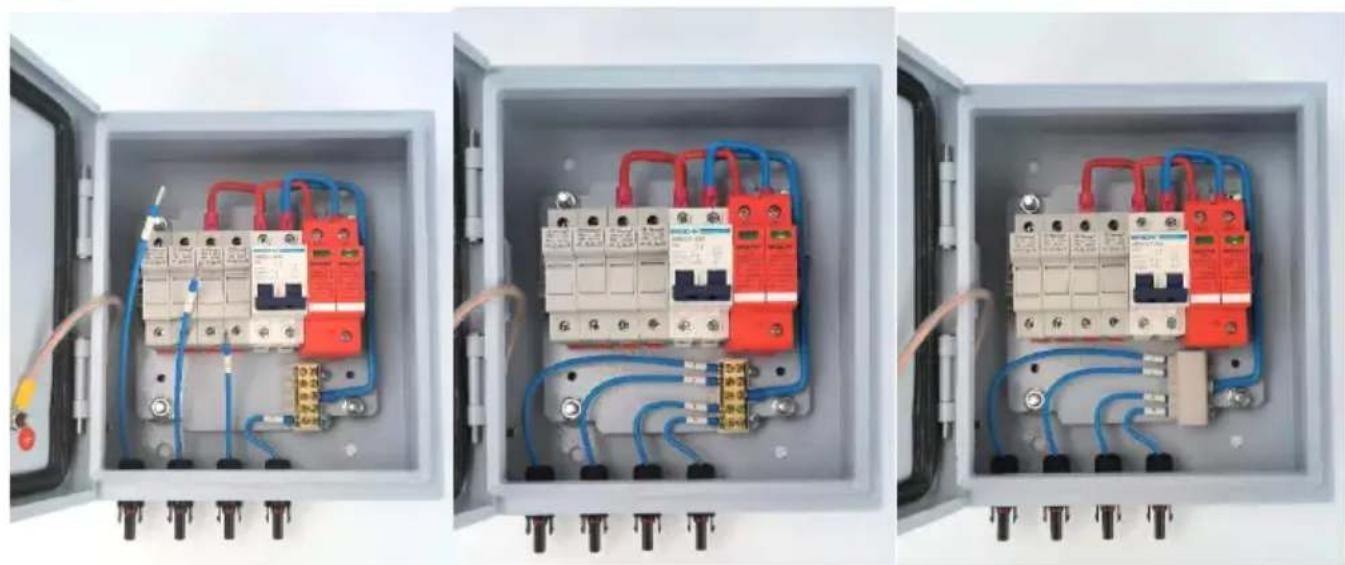

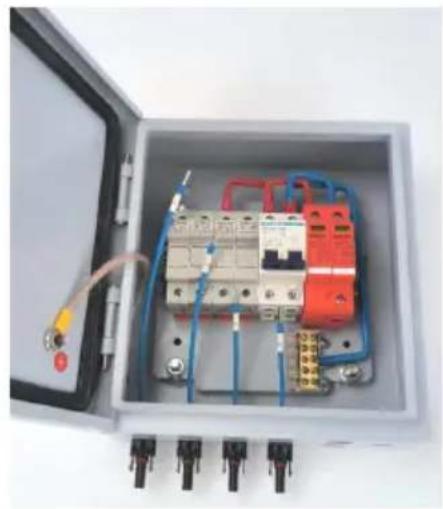

Suggerimenti: per la scatola combinatrice fotovoltaica a 4 vie, ci sono passaggi diversi per il cablaggio del connettore maschio MC4 in ingresso con cavo rispetto alla scatola combinatrice fotovoltaica a 6 vie. Il resto del processo rimane invariato.
(4) del morsetto come segue:

(2) Montaggio di 4 connettori maschio MC4 in ingresso con cavo e fissaggio con dado seguendo la stessa procedura sopra descritta;

(15) Cablaggio del cavo n. 4 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come descritto nel processo (3) passo dopo passo, chiudere il coperchio del morsetto, lo stato finale è il seguente.

Installazione: Utilizzare viti abbinate per fissare 4 fibbie di montaggio sui fori sul lato posteriore della scatola. Gli utenti possono selezionare la posizione corretta per montare la scatola combinatrice sulla parete o su un pannello.
Connessione rapida
(10) Per migliorare la connessione di rapidità e convenienza, usare chiave per aprire il porta della scatola combinatrice, il filo di ingresso del pannello fotovoltaico è collegato al corrispondente terminale, prestare attenzione alla connessione di polarità positiva e negativa della linea di ingresso del vettore fotovoltaico.
(11) Il combinatore è un indipendente insieme di progettazione di ingresso/uscita del vettore fotovoltaico, attraverso un ragionevole collegamento di ingresso del vettore fotovoltaico, la produzione di energia sarà in un modo che incontra un modo indipendente di ingresso del controllore ed è usato.
(12) Quando gli utenti collegano il sistema, per favore assicurarsi che tutte le linee e le attrezzature siano affidabili.
Protezione da sovracorrente
Quando la corrente di ingresso del modulo fotovoltaico è troppo grande, il fusibile si romperà per protezione; Inoltre, l'interruttore automatico miniatura può anche impedire al sistema di passare corrente troppo grande, avere funzione di protezione da sovracorrente.

È rigorosamente proibito lavorare in tensione. Prima di sostituire il fusibile, è necessario spegnere l'interruttore automatico di corrente continua.
| sostituito con il modello originale dello stesso grandezza fusibile . |
Protezione da sovratensione
Quando la tensione di ingresso del modulo fotovoltaico è alta, l'interruttore automatico miniaturizzato si disconnetterà automaticamente, avendo una funzione di protezione da sovratensione.
Appendice
Garanzia di qualità
Il periodo di garanzia della qualità del prodotto è di 1 anno, salvo diversamente stipulato nel contratto.
Prova
I prodotti nel periodo di garanzia della qualità richiedono ai clienti di mostrare la fattura e la data di acquisto. Allo stesso tempo, il marchio del prodotto deve essere chiaramente visibile, altrimenti si avrà il diritto di non garantire la qualità.
Nella seguente situazione, questa azienda ha il diritto di non richiedere la garanzia della qualità:
- Danni provocati dall'uomo all'attrezzatura
- Installazione e utilizzo errati
- Quando si utilizzano parametri oltre i limiti massimi richiesti dall'apparecchiatura;
- Danni anormali causati dall'ambiente naturale;
- Oltre a quanto indicato in questo manuale, sono presenti condizioni di funzionamento ambientali molto negative;
- Oltre alle norme internazionali pertinenti specificate nell'installazione e nell'uso della gamma.
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
