Produkttyp	Fotovoltaisk kombinationsbox (PV Combiner Box)
Märke och modell	Vevor SP-HL-S252310-15A (även kompatibel med SP-HL-S252810-10A och SP-HL-S252810-15A)
Antal PV-ingångar	4 slingor (för SP-HL-S252310-15A); 6 slingor för andra modeller
Maximal ström per slinga	15 A (för 15A-modeller); 10 A för SP-HL-S252810-10A
Säkring per slinga	15 A (15A-modeller), 10 A (10A-modell)
Antal utgångar	1 utgång
Maximal utström	60 A (modeller med 2 ingångar?); 90 A för SP-HL-S252810-15A
Maximal utspänning	500 VDC
Strömförsörjning	Solpaneler (PV), spänning upp till 500 VDC
Huvudfunktioner	Samling av PV-slingor, säkringsskydd per slinga, överspänningsskydd (SPD), DC-utgångsbrytare, jordning
Skyddsklass	IP66 (dammtät och skyddad mot kraftiga vattenstrålar)
Temperaturområde	-30°C till +60°C
Kylning	Naturlig kylning (konvektion)
Mått	Ej specificerade i manualen
Vikt	Ej specificerad i manualen
Kapslingsmaterial	Tät metallåda
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel. Kontrollera regelbundet för korrosion eller skador.
Säkerhet	Installation av en professionell krävs. Högspänning (500 VDC) – risk för elektrisk stöt. Stäng av brytaren innan arbete på säkringar.
Reservdelar och reparerbarhet	Säkringar (10A/15A), säkringshållare, SPD (40kA), brytare (63A/125A), MC4-kontakter, kabelgenomföringar. Byt endast mot originaldelar.
Garanti	1 år (om inte annat avtalats). Garantin kan ogiltigförklaras vid felaktig installation eller användning utanför specifikationerna.

Vanliga frågor - SP-HL-S252310-15A Vevor

Vad är funktionen hos en fotovoltaisk kombinationsbox?

PV-kombinationsboxen (eller kopplingsboxen) samlar flera solpanelslingor till en enda utgång, samtidigt som den ger säkringsskydd per slinga, överspänningsskydd (SPD) och en huvudbrytare. Den förenklar kablage och förbättrar säkerheten.

Vilka typer av säkringar ska användas i denna box?

Använd DC 500V-säkringar på 15A för modellerna SP-HL-S252310-15A och SP-HL-S252810-15A, och 10A för SP-HL-S252810-10A. Byt alltid till samma modell och märkström.

Hur installerar man kombinationsboxen korrekt?

Fäst boxen på väggen eller en panel med hjälp av medföljande skruvar och monteringsöglor. Se till att installationen utförs av en kvalificerad professionell. Följ polariteten för ingångar och utgångar.

Vilken är den maximala inspänningen som stöds?

Den maximala utspänningen är 500 VDC. Ingångarna måste konfigureras i serie för att inte överskrida denna spänning.

Är boxen vattentät?

Ja, skyddsklassen är IP66, vilket innebär att den är helt dammtät och tål kraftiga vattenstrålar. Den kan installeras utomhus.

Hur ansluter man solkablarna till boxen?

Använd medföljande MC4-kontakter: hankontakter för minus (-) och honkontakter för plus (+). Varje kabel är numrerad för att underlätta kablage. Dra åt kabelgenomförarnas muttrar efter anslutning.

Vad gör man om en säkring går?

Innan du gör något, stäng av utgångsbrytaren. Kontrollera orsaken till felet (kortslutning, överbelastning) och byt säkringen mot en identisk modell (samma märkström och DC-typ). Byt aldrig till en säkring med högre märkström.

Är denna box kompatibel med nätväxelriktare?

Ja, den är utformad för att användas med nätanslutna växelriktare (grid-tie). Boxens utgång ansluts till växelriktarens DC-ingång.

Hur rengör och underhåller man boxen?

Rengör utsidan med en mjuk, torr trasa. Inspektera regelbundet anslutningar och säkringarnas skick. Öppna inte boxen under spänning. Kontakta en professionell om du är osäker.

Var hittar jag den fullständiga manualen eller teknisk support?

Den fullständiga PDF-manualen finns på notice-facile.com. För teknisk support, kontakta Vevors support på www.vevor.com/support eller använd medföljande elektroniska garantibevis.

BRUKSANVISNING SP-HL-S252310-15A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PV KOMBINATORLÅDA

Modell: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar s kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

För bästa användning av produkten, läs följande instruktioner och symboler:

Denna symbol indikerar att informell användning kan vara farlig för användaren eller orsaka betydande skada på hårdvaran.

Läs denna manual före installation och användning.

	VARNING !All drift och linjeanslutning frågar professionell petill drift.
	VARNING !Var uppmärksam på personlig säkerhet och utrustningssäkerhet.
	VARNING!Observera att fotovoltaisk array-ingång av positiv negativ polaritet och den totala utsignalen av de positiva och negativa polariteten.
	VARNING !Installation eller anslutning pv moduler , observer moduler hög spänning , undvika producera chock
	VARNING !Se till att anslutningen av fäste, för användaren använda felaktig eller kabeldragning förlust orsaka instabil, vevor företag inte åtar sig något ansvar.

Produktintroduktion

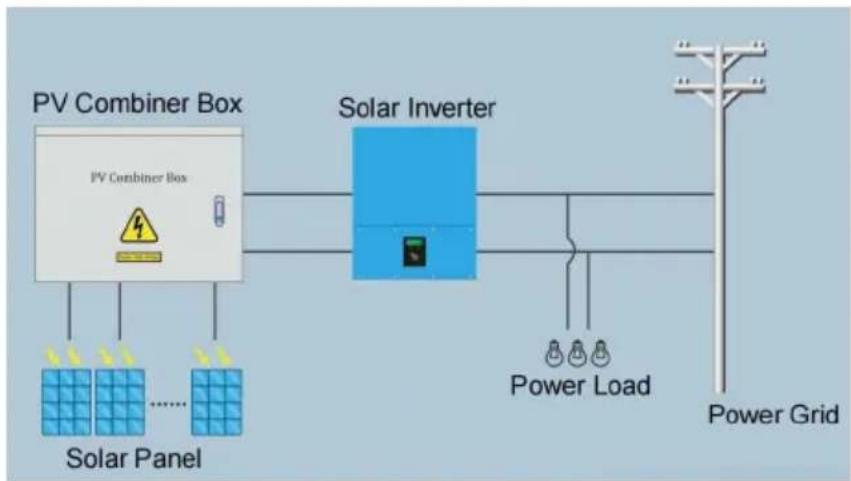

I fotovoltaiska kraftgenereringssystem, för att minska kablarna mellan solcellsmodulen och växelriktaren, underlätta underhåll, minska förluster och förbättra produktens säkerhet och tillförlitlighet, krävs i allmänhet en sammanflödesanordning mellan solcellsmodulen och växelriktaren.

Fotovoltaisk kopplingsdosa har förutom funktionen som PV-buss utomhus även strömskydd, överströmsskydd, överspänningsskydd, åskskydd och en rad andra perfekta skyddsfunktioner.

Detta företag producerar solcellsboxar med ovanstående olika funktionskrav, och tillsammans med fotovoltaiska (PV) nät och nätanslutna växelriktare kan de bilda en komplett lösning för solcellsgenerering.

Vid val av fotovoltaisk kopplingsbox kan användaren, beroende på växelriktarens inspänningsområde och uteffekt, välja ett visst antal specifikationer för samma PV-modulserie, parallellkoppla PV-modulserien och ansluta till den fotovoltaiska kopplingsdosans (se figur 1) buss, och efter skydd av effektbrytare och åskskyddsanordning, mata ut till växelriktaren.

Figur 2 visar relaterade delar och deras specifikationer.

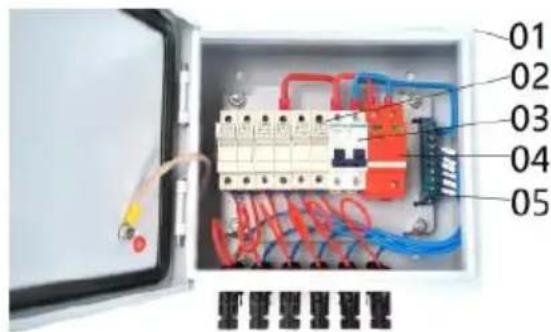

Bild 1

02---4st/6st DC500V Säkringshållare med 10/15A säkring

03--- 63A/ 125A 2P DC500V MCB

04---SU6-40KA 2P DC500V SPD

05---Neutral ledare

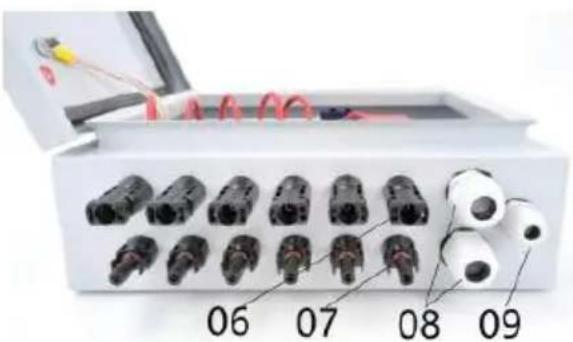

06---4st/6st Solar honkontakt

07---4st/6st Solar hankontakt

08---2st Utgång PG16 Kabelgenomföring

09---Jordning PG9 kabelgenomföring

Produktionsspecifikation

Modell	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-matris ingångsnummer	4	6	6
Max enskild PV-matrisströ	15A	10A	15A
Enkel PV-matris säkring	15A	10A	15A
Enkel PV-matris trådstorlek	2,5 mm2
Utdatanummer	1
Max utström	60A	6 0 A	90A
Utgångskabelstorlek	10 mm2	1 0 mm2	1 6 mm2
Max utspänning	500 VDC
DC-utgångsbrytare	ni s
Skyddsnivå	IP 6 6
Temperaturområde	-30 °C ~ +60°C
Svalkande sätt	Naturlig kyl-
SPD-skydd	ni s
Jordtrådsstorlek	≥ 2,5 mm2

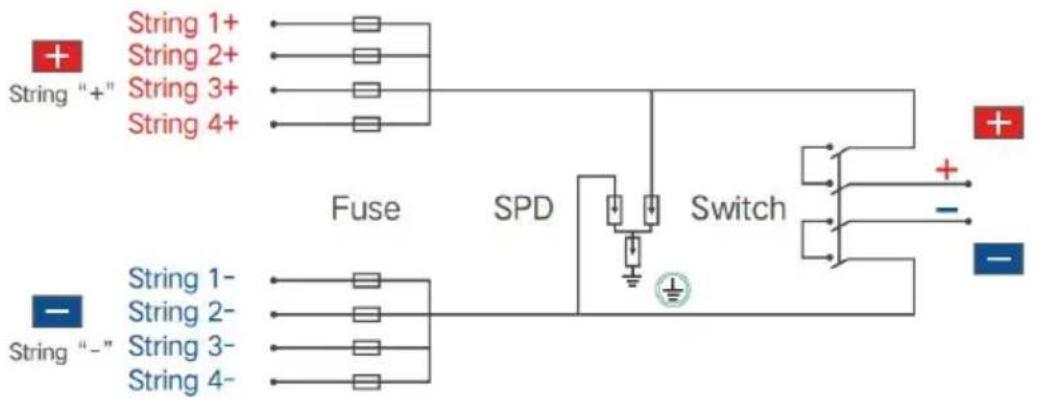

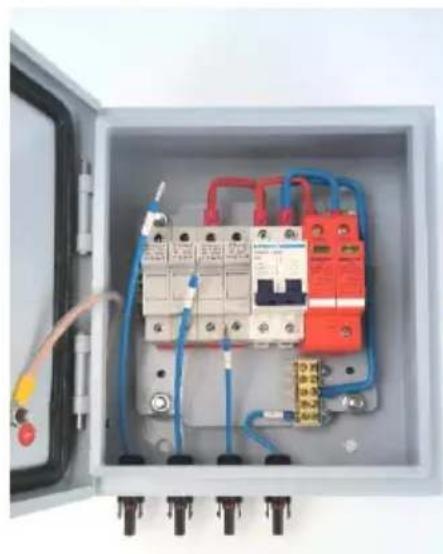

SP-HL-S252310-15A Kopplingsschema för PV-kombinationsbox med 4 ingångar och 1 utgång enligt följande:

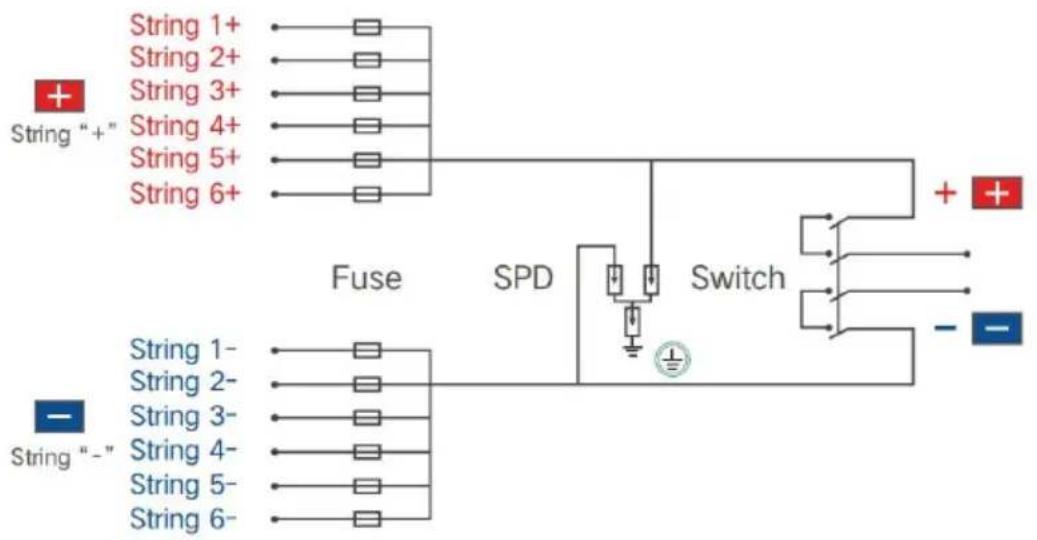

SP-HL-S252810-10A och SP-HL-S252810-15A Kopplingsschema för PV-kombinationsbox med 6 ingångar och 1 utgång enligt följande:

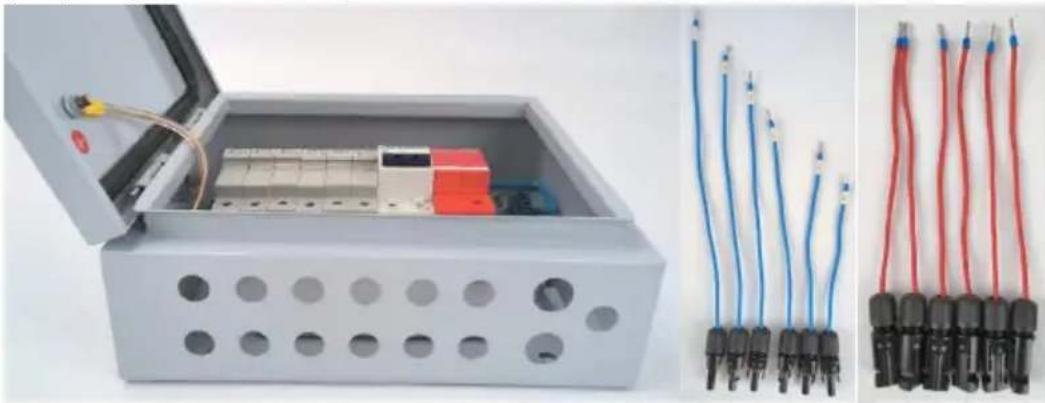

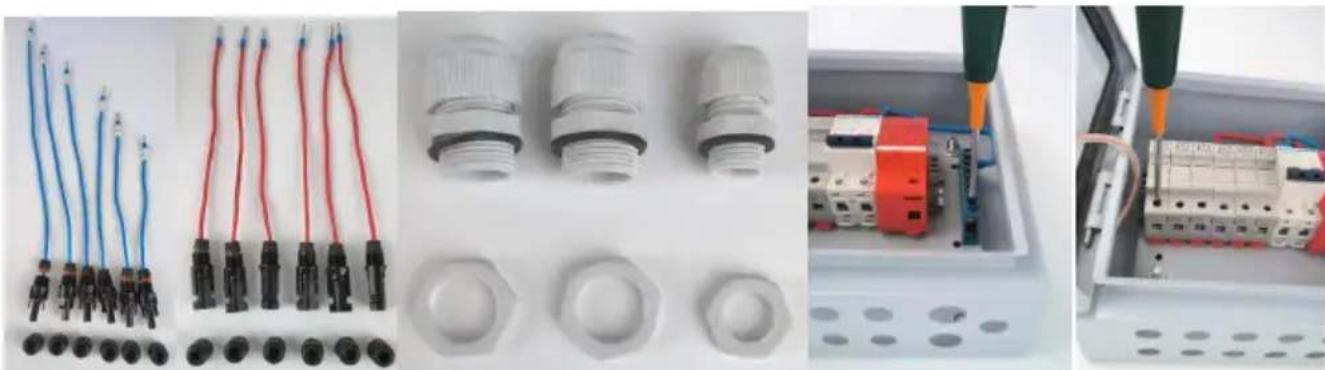

(57) Halvfärdig PV-kombinationslåda --- 1 st; (58) Ingång - MC4-hankontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har olika längd, det finns nummeretikett på varje kabel, notera att skilja dem åt.

(59) Ingång + MC4 honkontakt med kabel --- 4 st (för 4-vägs

PV-kombinationsbox) / 6 st (för 6-vägs PV-kombinationsbox); Tips: Varje kabel har samma längd.

(60) Utgång + PG13.5 kabelgenomföring --- 1 st; (61) Utgång - PG13.5 kabelgenomföring --- 1 st; (62) Jordning PG9 kabelgenomföring --- 1 st;

(63) MC4-verktyg --- 1 st; (64) Väggmonteringsfästen, väska --- 1 set;

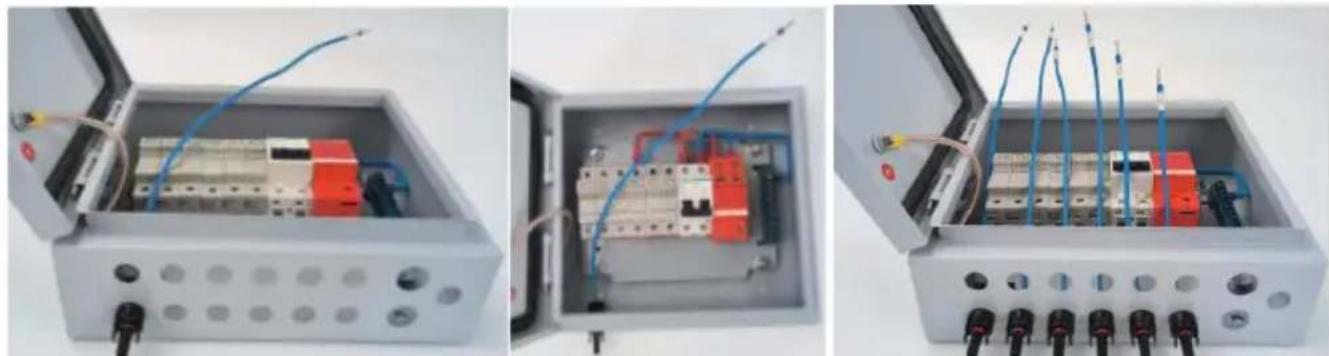

(36) Lossa Input- MC4 honkontaktens monteringsmutter; (37) Lossa Input+ MC4 honkontaktens monteringsmutter; (38) Lossa de 3 kabelförskruvningarnas monteringsmuttrar; (39) Lossa kopplingsplintarnas ingångar, se till att följande ledningsprocess är lätt att fixa; (40) Lossa säkringshållarnas ingångsfixskruvar, se till att följande ledningsprocess är lätt att fixa;

38. Kabelingång - MC4 hankontakt med kabel

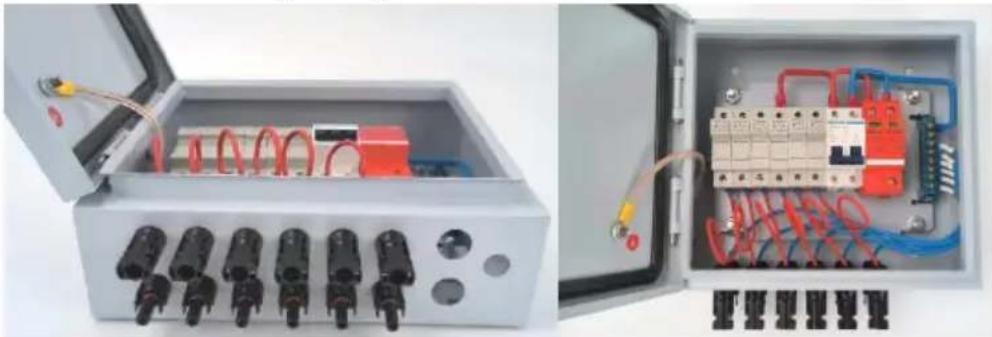

(30) Montering av resten av kablarna på bild 9 visade position, fixera muttern. Kabelnumret från vänster till höger ska vara nr.1-nr.6;

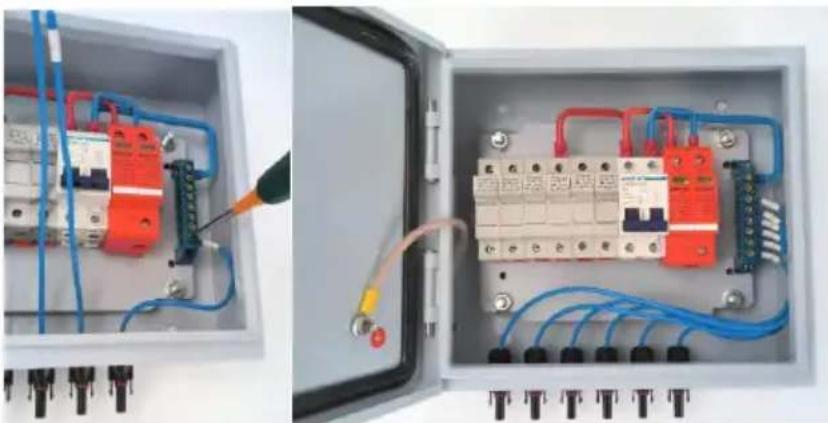

(31) Kabel nr 6 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, slutstatusen enligt följande bild visades.

(29) Montera kabel nr 1 på bild 12 visade position, fixera med mutter. (30) Montering av resten av kablarna på bild 13 visade position, fixera mutter.

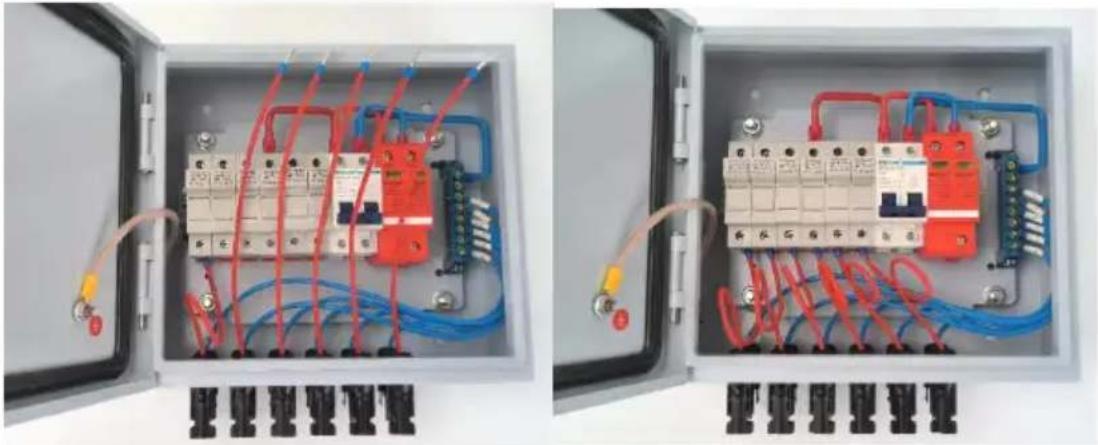

(31) Kabel nr 1 med säkringshållare nr 1, fäst skruven för säkringshållaren. (32) Koppla in resten av kablarna som (3) process steg för steg,

slutstatusen enligt följande bild visades.

1. Montering av utgångskabelförskruvningar och jordningskabelförskruvningar.

(29) Montering av 2 st PG13.5 kabelförskruvningar på markerade 2 positioner; (30) Montering av 1 st PG9 kabelförskruvning på markerad position, slutstatus enligt följande bild visas.

Tips: för 4-vägs PV-kombinationsbox, här har några olika steg för kabeldragning Input-MC4-hankontakt med kabel jämfört med 6-vägs PV-kombinationsbox. Resten av processen behåller samma.

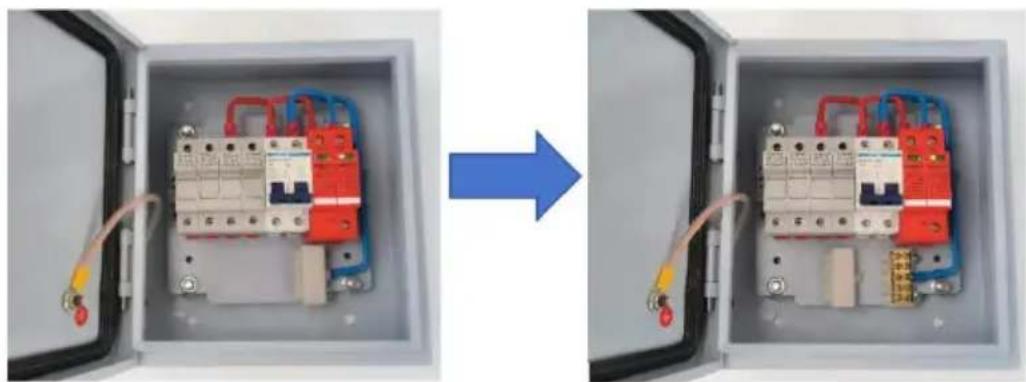

(8) Öppna kopplingsplintens lock enligt följande:

(2) Montering av 4 st Input-MC4 hankontakt med kabel och fixera med mutter på samma sätt som ovanstående process;

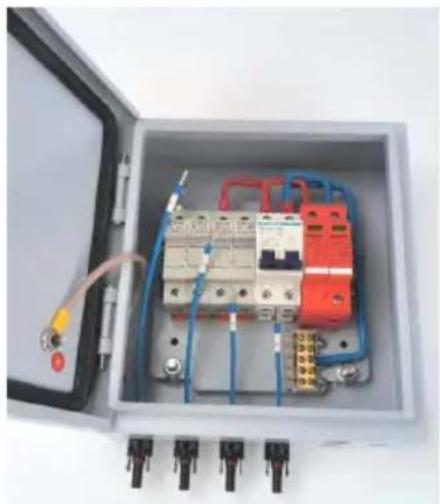

(31) Kabel nr 4 med kopplingsplintens position nr 1; (32) Koppla in resten av kablarna som (3) process steg för steg, stäng plintskyddet, slutstatusen enligt följande visas.

Installation: Använder matchade skruvar fixerar 4 monteringsspännen på plåtens baksidas 4 hål. Användare kan välja rätt läge och montera kombinationslådan på väggen eller panelen.

Snabb förbindelse

(22) För att förbättra anslutningens snabbhet och bekvämlighet, använd nyckeln för att öppna dörren till kombinerarboxen. Anslut den fotovoltaiska arrayens ingångskabel till motsvarande terminal. Var uppmärksam på polariteten (positiv/negativ) på solcellsarrayens ingångsledningar.

(23) Kombineraren är en oberoende enhet med design för solcellsarrayens in- och utgång. Genom rimlig anslutning av solcellsarrayens ingångar blir produktionen enkelriktad, för att matcha den enkla ingången som används av styrenheten.

(24) När användaren ansluter systemet, se till att alla kablar och utrustning är pålitliga.

Överströmsskydd

När solcellsmodulens inström är för stor, kommer säkringen att skydda. Dessutom kan dvärgbrytaren också förhindra att systemströmmen blir för stor och har överströmsskyddsfunktion.

Det är strängt förbjudet att arbeta med säkringen. Inspektion eller byte måste göras innan DC-brytaren slås ifrån. Säkringen måste bytas mot en originalmodell av samma storlek.

Överspänningsskydd

När solcellsmodulens inspänning är hög, kommer dvärgbrytaren automatiskt att koppla ur och har överspänningsskyddsfunktion.

Bilaga

Kvalitetssäkring

Denna produkts kvalitetssäkringsperiod är 1 år, om inte annat anges i avtalet.

Bevis

För produkter inom kvalitetssäkringsperioden krävs att kunden uppvisar faktura och datum för köpet. Samtidigt ska produktens märke vara väl synligt, annars har företaget rätt att inte ge kvalitetssäkring.

Följande situationer ger företaget rätt att inte ge kvalitetssäkring:

1. Människoskada på utrustningen. 2. Fel installation och användning.
2. Vid användning av maxgränsparametrar utöver utrustningskraven;
3. Onormala skador på naturen orsakade;
4. Utöver det som anges i denna manual finns mycket dålig miljödrift;
5. Utöver de relevanta internationella standarder som specificeras vid installation och användning av sortimentet.
