Typ produktu	Skrzynka kombinacji fotowoltaicznej (PV Combiner Box)
Marka i model	Vevor SP-HL-S252310-15A (również kompatybilna z SP-HL-S252810-10A i SP-HL-S252810-15A)
Liczba wejść PV	4 łańcuchy (dla SP-HL-S252310-15A); 6 łańcuchów dla pozostałych modeli
Maksymalny prąd na łańcuch	15 A (dla modeli 15A); 10 A dla SP-HL-S252810-10A
Bezpieczniki na łańcuch	15 A (modele 15A), 10 A (model 10A)
Liczba wyjść	1 wyjście
Maksymalny prąd wyjściowy	60 A (modele 2 wejścia ?); 90 A dla SP-HL-S252810-15A
Maksymalne napięcie wyjściowe	500 VDC
Zasilanie	Panele słoneczne fotowoltaiczne (PV), napięcie do 500 VDC
Główne funkcje	Grupowanie łańcuchów PV, ochrona bezpiecznikiem na łańcuch, ochrona przeciwprzepięciowa (SPD), wyłącznik wyjścia DC, uziemienie
Stopień ochrony	IP66 (pyłoszczelna i odporna na silne strumienie wody)
Zakres temperatur	-30°C do +60°C
Chłodzenie	Chłodzenie naturalne (konwekcja)
Wymiary	Nie podano w instrukcji
Waga	Nie podano w instrukcji
Materiał obudowy	Szczelna metalowa skrzynka
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać ściernych środków czyszczących. Regularnie sprawdzać pod kątem korozji lub uszkodzeń.
Bezpieczeństwo	Instalacja przez wykwalifikowanego specjalistę jest obowiązkowa. Wysokie napięcie (500 VDC) – ryzyko porażenia prądem. Przed ingerencją w bezpieczniki wyłącz wyłącznik.
Części zamienne i naprawialność	Bezpieczniki (10A/15A), podstawy bezpieczników, SPD (40kA), wyłącznik (63A/125A), złącza MC4, dławnice. Wymieniać tylko na oryginalne części.
Gwarancja	1 rok (chyba że umowa stanowi inaczej). Gwarancja może zostać unieważniona w przypadku nieprawidłowej instalacji lub użytkowania niezgodnego ze specyfikacjami.

Często zadawane pytania - SP-HL-S252310-15A Vevor

Jaka jest rola skrzynki kombinacji fotowoltaicznej?

Skrzynka kombinacji PV (lub skrzynka przyłączeniowa) grupuje kilka łańcuchów paneli słonecznych w jedno wyjście, oferując jednocześnie ochronę bezpiecznikiem na łańcuch, ochronę przeciwprzepięciową (SPD) i wyłącznik główny. Upraszcza okablowanie i zwiększa bezpieczeństwo.

Jakie typy bezpieczników stosować w tej skrzynce?

Stosuj bezpieczniki DC 500V o prądzie 15A dla modeli SP-HL-S252310-15A i SP-HL-S252810-15A, oraz 10A dla SP-HL-S252810-10A. Zawsze wymieniaj na ten sam model i prąd znamionowy.

Jak prawidłowo zainstalować skrzynkę kombinacji?

Przymocuj skrzynkę do ściany lub panelu za pomocą dołączonych śrub i pętli montażowych. Upewnij się, że instalacja jest wykonana przez wykwalifikowanego specjalistę. Przestrzegaj polaryzacji wejść i wyjść.

Jakie jest maksymalne napięcie wejściowe?

Maksymalne napięcie wyjściowe wynosi 500 VDC. Wejścia powinny być skonfigurowane szeregowo, aby nie przekroczyć tego napięcia.

Czy skrzynka jest szczelna?

Tak, stopień ochrony to IP66, co oznacza całkowitą ochronę przed pyłem i odporność na silne strumienie wody. Może być instalowana na zewnątrz.

Jak podłączyć przewody solarne do skrzynki?

Użyj dołączonych złączy MC4: złącza męskie dla ujemnego ( - ), a żeńskie dla dodatniego ( + ). Każdy przewód jest oznaczony numerem ułatwiającym okablowanie. Po podłączeniu dokręć nakrętki dławnic.

Co zrobić, jeśli bezpiecznik przepali się?

Przed jakąkolwiek interwencją wyłącz wyłącznik wyjścia. Sprawdź przyczynę usterki (zwarcie, przeciążenie) i wymień bezpiecznik na identyczny model (taki sam prąd znamionowy i typ DC). Nigdy nie wymieniaj na bezpiecznik o wyższym prądzie znamionowym.

Czy ta skrzynka jest kompatybilna z falownikami sieciowymi?

Tak, jest przeznaczona do użytku z falownikami sieciowymi (grid-tie). Wyjście skrzynki podłącza się do wejścia DC falownika.

Jak czyścić i konserwować skrzynkę?

Czyść zewnętrzną powierzchnię miękką, suchą szmatką. Regularnie sprawdzaj połączenia i stan bezpieczników. Nie otwieraj skrzynki pod napięciem. W razie wątpliwości skontaktuj się z profesjonalistą.

Gdzie mogę znaleźć pełną instrukcję lub pomoc techniczną?

Pełna instrukcja PDF jest dostępna na stronie notice-facile.com. W celu uzyskania pomocy technicznej skontaktuj się z pomocą techniczną Vevor pod adresem www.vevor.com/support lub skorzystaj z dołączonego elektronicznego certyfikatu gwarancyjnego.

INSTRUKCJA OBSŁUGI SP-HL-S252310-15A Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

SKRZYNKA PRZYŁĄCZENIOWA PV

Model : SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FC0 działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i urządzenie musi akceptować wszelkie odbierane zakłócen w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

Aby lepiej wykorzystać produkt, przeczytaj poniższe instrukcje symbolu:

Ten symbol identyfikacyjny nieformalnego działania może stwarzać zagrożenie dla bezpieczeństwa użytkowników lub spowodować poważne uszkodzenia sprzętu.

Przed przystąpieniem do instalacji prosimy o zapoznanie się z niniejszą instrukcją.

	UWAGA !Wszystkie czynności związane z obsługą i podłączaniem linii wymagają zaangażowania profesjonalisty.
	UWAGA !Prosimy o zwrócenie uwagi na bezpieczeństwo osobiste i sprzętowe.
	OSTRZEŻENIE!Należy pamiętać, że wejście układu fotowoltaiczne wartości dodatniej i biegunowość ujemna i całkow wynik biegunowości dodatniej i ujemnej.
	UWAGA !Instalacja Lub połączenie pv moduły , proszę zw uwagę PV moduły wysoki napięcie , unikać wyw szok zagrożenie .
	UWAGA !Upewnij się, że połączenie mocujące jest prawidł Użytkownik użyje niewłaściwego okablowania lub straty spowodowane niestabilnością, firma Vevor ponosi żadnej odpowiedzialności.

Wprowadzenie do produktu

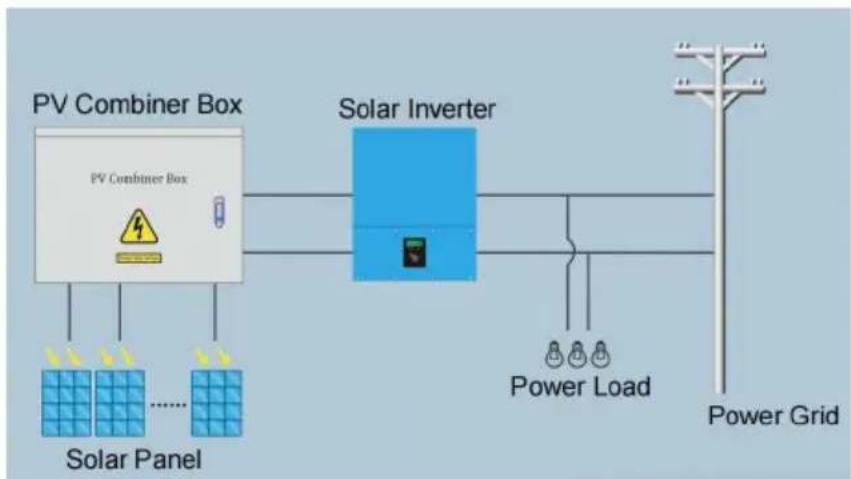

System wytwarzania energii fotowoltaicznej. Aby zredukować liczbę modułów fotowoltaicznych i falowników pomiędzy kablami połączeniowymi, ułatwić konserwację, zmniejszyć straty i poprawić bezpieczeństwo oraz niezawodność produktu, zazwyczaj wymaga się, aby moduł fotowoltaiczny i falownik zostały dodane pomiędzy urządzenia łączące.

Skrzynka przyłączeniowa instalacji fotowoltaicznej oprócz funkcji zewnętrznej magistrali PV powinna także posiadać zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe, zabezpieczenie odgromowe i szereg innych doskonałych funkcji ochronnych.

Firma ta produkuje skrzynki przyłączeniowe do instalacji fotowoltaicznych, które spełniają wszystkie wymienione powyżej wymagania funkcjonalne. Sieć fotowoltaiczna (PV) z inwerterem sieciowym obsługującym tę technologię może stanowić kompletny zestaw rozwiązań systemów wytwarzania energii fotowoltaicznej.

Wybierz skrzynkę przyłączeniową fotowoltaiczną. Użytkownik może zgodnie z zakresem napięcia wejściowego falownika, rozmiarem mocy wyjściowej, pewną liczbą specyfikacji tej samej serii modułów fotowoltaicznych, równoległą kompozycją szeregu modułów fotowoltaicznych, koordynować dostęp do magistrali skrzynki przyłączeniowej fotowoltaicznej (patrz rysunek 1), a następnie po sterowaniu wyłącznikiem i ochronie urządzenia odgromowego po wyjściu w celu wykorzystania falownika.

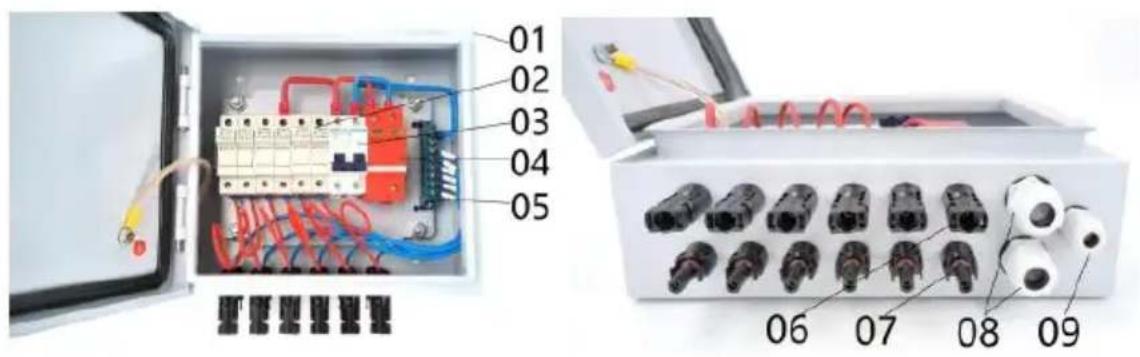

Rysunek 2 przedstawia powiązane części i ich specyfikację.

Rysunek 1

Rysunek 2

01---Wodoodporne pudełko metalowe

02---4 szt./6 szt. Uchwyt bezpiecznika DC500V z bezpiecznikiem 10/15/

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Pasek neutralny

06---4 szt./6 szt. Złącze żeńskie do ogniw słonecznych

07---4 szt./6 szt. Złącze męskie do ogniw słonecznych

08---2 szt. Wyjście PG16 Dławik kablowy

09---Uziemienie PG9 Dławik kablowy

Specyfikacja produkcji

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
Numery wejściowe układu fotowoltaicznego	4	6	6
Maksymalny prąd pojedynczego zespołu fotowoltaicznego	15A	10A	15A
Pojedynczy bezpiecznik układu fotowoltaicznego	15A	10A	15A
Rozmiar przewodu pojedynczego zespołu PV	2,5 mm2
Liczby wyjściowe	1
Maksymalny prąd wyjściow	60A	60A	90A
Rozmiar przewodu wyjściowego	10mm2	1 0 mm2	1 6mm2
Maksymalne napięcie wyjściowe	500 V prądu stałego
Wyłącznik obwodu wyjściowego DC	Tak
Poziom ochrony	IP66
Zakres temperatur	-30 °C~+60°C
Chłodzący sposób	Naturalny chłodzenie
Ochrona SPD	Tak
Rozmiar przewodu uziemiającego	≥ 2,5 mm2

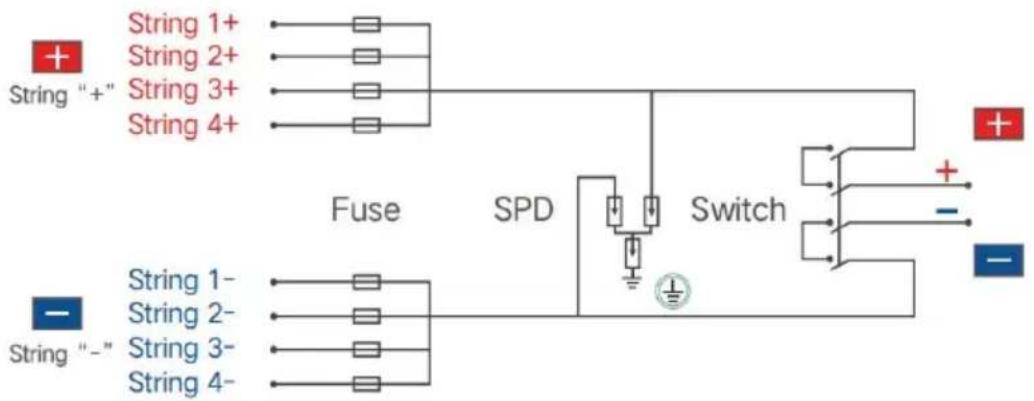

SP-HL-S252310-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 4 wejściami i 1 wyjściem wygląda następująco:

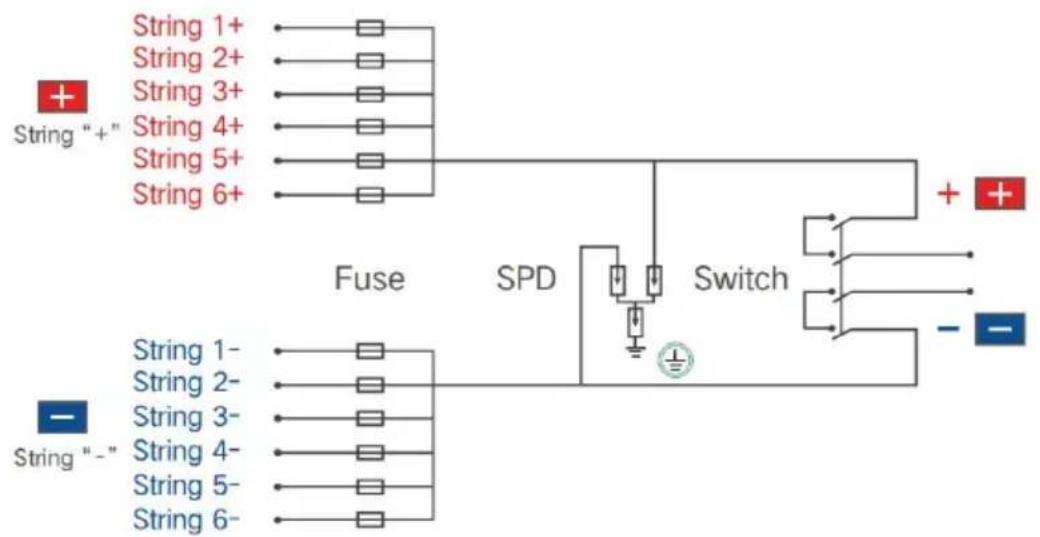

SP-HL-S252810-10A i SP-HL-S252810-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 6 wejściami i 1 wyjściem wygląda następująco:

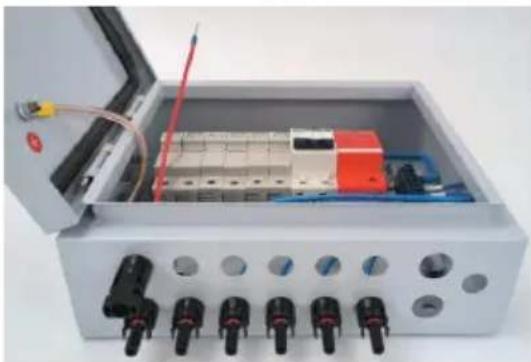

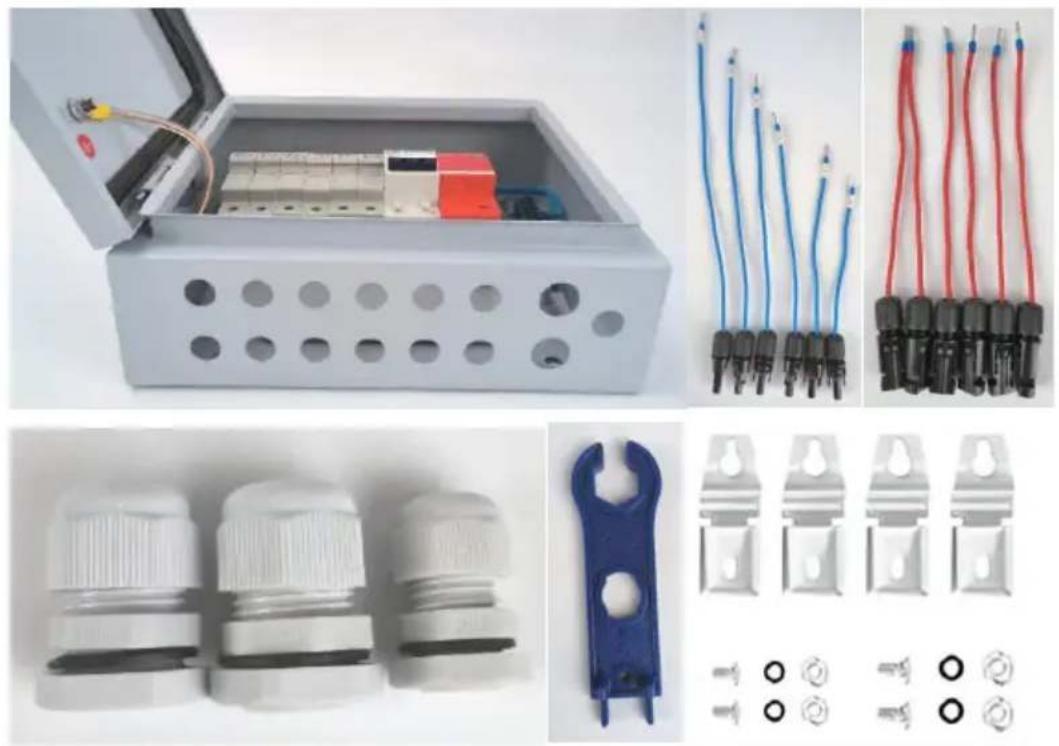

26. Lista akcesoriów:

(41)Półwykończona skrzynka przyłączeniowa PV --- 1 szt.; (42)Wejście - złącze męskie MC4 z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV). Wskazówki: każdy kabel ma inną długość, na każdym kablu znajduje się etykieta z numerem, aby ułatwić rozróżnienie. (43)Złącze wejściowe + MC4 żeńskie z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV); Wskazówki: każdy kabel powinien mieć tę samą długość. (44)Wyjście + dławik kablowy PG13.5 - 1 szt.; (45)Wyjście - dławik kablowy PG13.5 - 1 szt.; (46)Dławik kablowy uziemiający PG9 - 1 szt.; (47)Narzędzie MC4 --- 1 szt.; (48)Torba z uchwytami do montażu na ścianie --- 1 zestaw;

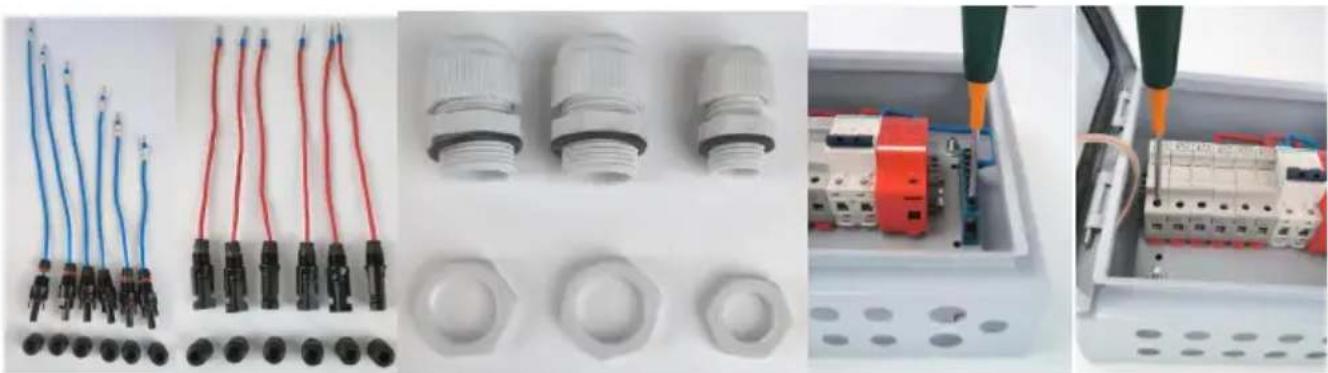

1. Prace przygotowawcze

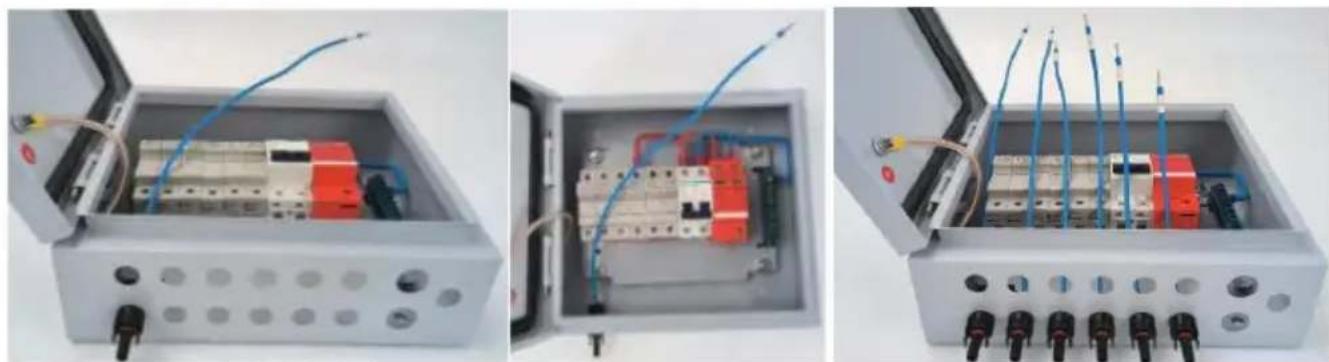

(26)Luźne wejście - nakrętka mocująca złącza żeńskiego MC4 ; (27)nakrętka mocująca złącze żeńskie Input+MC4 ; (28)Luźne 3 sztuki dławików kablowych z nakrętką montażową; (29)Luźne zaciski wejściowe bloku zaciskowego, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia; (30)Luźne śruby mocujące uchwyty bezpieczników, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia;

1. Wejście okablowania - złącze męskie MC4 z kablem

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 8, przymocować nakrętką;

nakrętka;

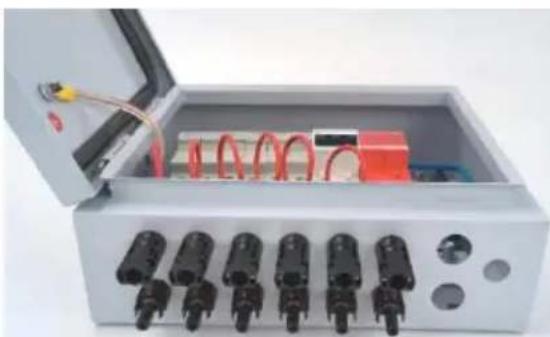

(22) Zamontuj resztę kabli w miejscu pokazanym na rysunku 9, zamocuj nakrętką. Numer kabla od lewej do prawej to nr 1-nr 6;

(23) Przewód nr 6 z listwą zaciskową pozycja nr 1; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

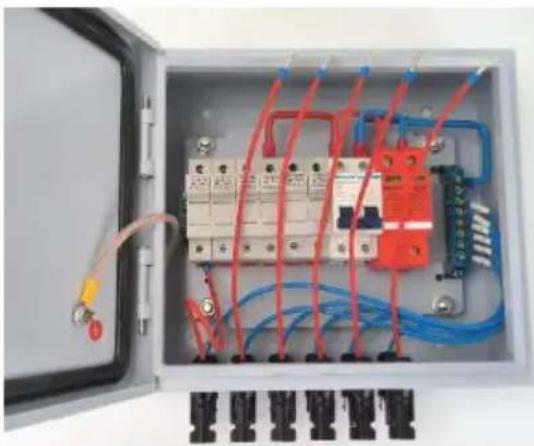

1. Wejście okablowania + złącze żeńskie MC4 z kablem

(21) Montaż kabla nr 1 w miejscu pokazanym na rysunku 12, przymocować nakrętką; (22) Montaż pozostałych kabli w miejscu pokazanym na rysunku 13, przymocować nakrętką.

(23) Podłącz kabel nr 1 do uchwytu bezpiecznika nr 1, przykręć śrubę uchwytu bezpiecznika; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Montaż przepustów kablowych wyjściowych i przepustów kablowych uziemiających.

(21) Montaż 2 szt. dławików kablowych PG13.5 w 2 oznaczonych miejscach; (22) Montaż 1 szt. dławika kablowego PG9 w oznaczonym miejscu, stan końcowy jak na poniższym zdjęciu

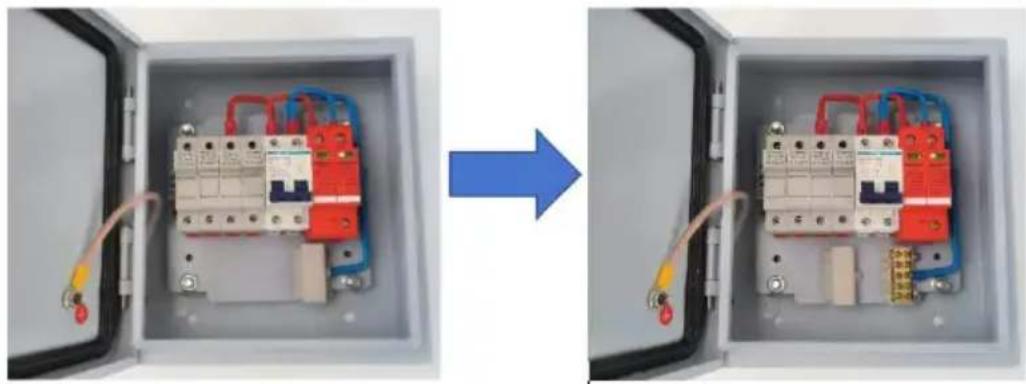

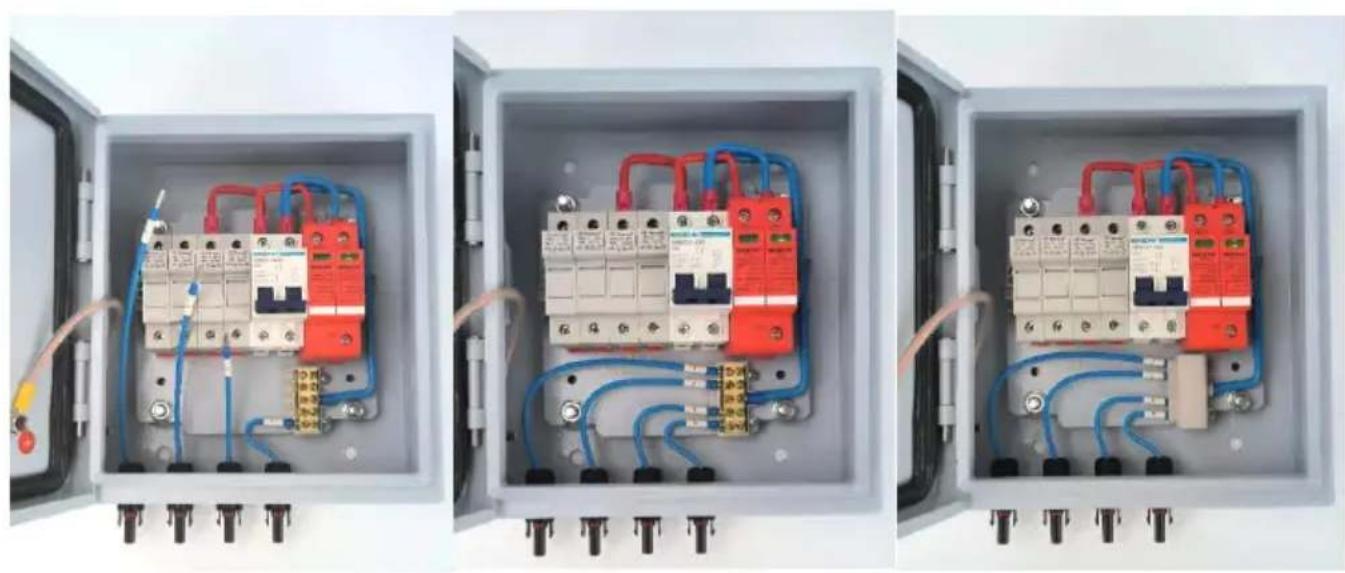

Wskazówki: w przypadku skrzynki przyłączeniowej 4-drożnej PV poniżej przedstawiono kilka różnych kroków dotyczących okablowania wejścia - złącze męskie MC4 z kablem w porównaniu ze skrzynką przyłączeniową 6-drożną PV. Reszta procesu pozostaje taka sama.

(6) Otwórz pokrywę bloku zacisków w następujący sposób:

(2) Montaż 4 szt. złącza wejściowego MC4 z kablem i zamocowanie nakrętką w taki sam sposób, jak opisano powyżej;

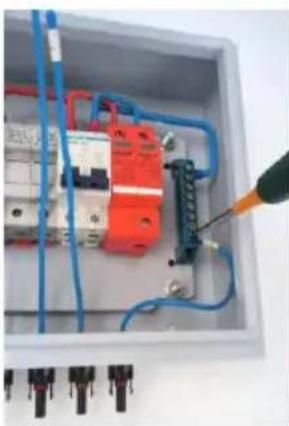

(23) Kabel nr 4 podłączamy do zacisku nr 1 w pozycji nr 1; (24) Podłącz pozostałe kable zgodnie z procedurą (3) krok po kroku,

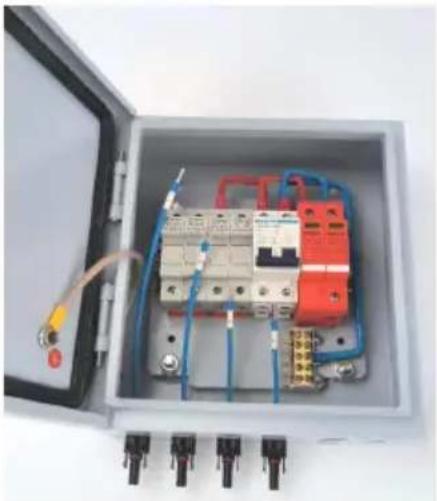

zamknij pokrywę bloku zacisków, stan końcowy pokazano poniżej.

Instalacja: Wykorzystuje dopasowane śruby mocujące 4 klamry montażowe do 4 otworów z tyłu skrzynki. Użytkownicy mogą wybrać właściwą pozycję montażu skrzynki rozdzielczej na ścianie lub panelu.

Szybkie połączenie

(16) Aby poprawić to połączenie pod względem szybkości i wygody, użyj klawisza do otwarcia drzwi skrzynki rozdzielczej. Przewód wejściowy układu fotowoltaicznego podłącz do odpowiedniego terminala. Zwróć uwagę na połączenie linii wejściowej szyku fotowoltaicznego z biegunowością dodatnią i ujemną.

(17) Kombinator jest niezależnym zestawem z projektem wejścia/wyjścia szyku fotowoltaicznego. Poprzez rozsądne połączenie wejściowe szyku fotowoltaicznego, moc wyjściowa będzie jednym sposobem, aby dopasować jeden sposób niezależnego wejścia kontrolera, który jest używany.

(18) Gdy użytkownicy podłączają system, proszę upewnić się, że wszystkie kwestie i sprzęt są niezawodne.

Ochrona nadprądowa

Gdy prąd wejściowy modułu PV jest zbyt duży, bezpiecznik przerwie obwód dla ochrony. Ponadto wyłącznik nadprądowy może również zapobiegać przepływowi prądu przez system, który jest zbyt duży, pełniąc funkcję ochrony nadprądowej.

Surowo zabrania się pracy przy dotykaniu bezpiecznika. Inspekcja lub wymiana wymagana przed bezpiecznikiem będzie wyłączona wyłącznikiem obwodu. Należy wymienić oryginalny model tego samego rozmiaru bezpiecznika.

Ochrona przepięciowa

Gdy napięcie wejściowe modułu PV jest wysokie, miniaturowy wyłącznik obwodu automatycznie się odłącza, pełniąc funkcję ochrony przepięciowej.

Dodatek

Gwarancja jakości

Okres gwarancji jakości produktu wynosi 1 rok, chyba że w okresie obowiązywania umowy określono inaczej.

Dowód

Produkty w okresie gwarancji jakości wymagają od klientów kupujących produkty okazania faktury i daty. Jednocześnie znak towarowy produktu musi być wyraźnie widoczny, w przeciwnym razie ma prawo nie być objęty gwarancją jakości.

W następującej sytuacji firma ma prawo nie przeprowadzać kontroli jakości:

1. Uszkodzenia sprzętu spowodowane przez człowieka
2. Nieprawidłowa instalacja i użytkowanie
3. W przypadku stosowania maksymalnych parametrów granicznych

wykraczających poza wymagania sprzętowe;

1. Szkody wyrządzone przez nienormalne środowisko naturalne;
2. Ponadto w niniejszej instrukcji opisano bardzo złe warunki pracy środowiska;
3. Oprócz odpowiednich norm międzynarodowych określonych przy instalacji i użytkowaniu zasięgu.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA

Wyprodukowano w Chinach
