SP-HL-P202010-10A - Obudowa elektryczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Skrzynka kombinacyjna fotowoltaiczna (PV Combiner Box)
Marka	Vevor
Model	SP-HL-P202010-10A
Liczba wejść PV	4
Liczba wyjść	1
Maksymalne napięcie wyjściowe	500 V DC
Maksymalny prąd na wejście PV	10 A
Maksymalny prąd wyjściowy	40 A
Bezpiecznik na wejście PV	10 A (DC500V)
Wyłącznik obwodu wyjściowego DC	Tak (63A / 125A 2P DC500V)
Ochrona SPD (przepięciowa)	Tak (SU6-40KA 2P DC500V)
Stopień ochrony	IP66
Zakres temperatur	-30°C ~ +60°C
Sposób chłodzenia	Chłodzenie naturalne
Przekrój przewodu wejściowego	2,5 mm²
Przekrój przewodu wyjściowego	10 mm²
Przekrój przewodu uziemiającego	≥ 2,5 mm²
Materiał obudowy	Wodoodporny plastik
Złącza wejściowe	4 pary MC4 (męskie i żeńskie) z kablem
Dołączone akcesoria	Narzędzia MC4, dławiki kablowe, uchwyty ścienne
Gwarancja	1 rok (pod warunkami)

Często zadawane pytania - SP-HL-P202010-10A Vevor

Jaka jest rola skrzynki kombinacyjnej PV?

Skrzynka kombinacyjna PV łączy kilka łańcuchów paneli słonecznych w jedno wyjście do falownika. Zawiera bezpieczniki, wyłącznik obwodu i ochronę przepięciową (SPD) w celu zabezpieczenia instalacji.

Jakie jest maksymalne napięcie obsługiwane przez tę skrzynkę?

Maksymalne napięcie wyjściowe wynosi 500 V DC. Upewnij się, że napięcie paneli nie przekracza tego limitu.

Ile paneli słonecznych mogę podłączyć?

Ten model akceptuje 4 wejścia łańcuchów PV. Każde wejście może obsłużyć maksymalny prąd 10 A.

Jaki typ bezpiecznika jest używany i jak go wymienić?

Bezpieczniki są typu DC500V 10A dla tego modelu. Aby je wymienić, najpierw wyłącz wyłącznik obwodu, a następnie wymień bezpiecznik na identyczny.

Czy skrzynka jest wodoodporna?

Tak, ma stopień ochrony IP66, co czyni ją odporną na kurz i wodę. Może być instalowana na zewnątrz.

Jakie kable użyć do podłączenia?

Do wejść używaj kabli o przekroju 2,5 mm². Do wyjścia zalecany jest kabel o przekroju 10 mm². Przewód uziemiający musi mieć co najmniej 2,5 mm².

Jak zainstalować skrzynkę?

Przymocuj skrzynkę do ściany lub panelu za pomocą 4 pętli montażowych i dołączonych śrub. Podłącz wejścia MC4 do paneli, zachowując polaryzację, a następnie podłącz wyjście do falownika.

Czy mogę użyć tej skrzynki z falownikiem 500V?

Tak, jest zaprojektowana na maksymalne napięcie wyjściowe 500 V DC, kompatybilne z większością falowników sieciowych.

Co zrobić w przypadku nadprądu?

W przypadku nadprądu odpowiedni bezpiecznik automatycznie się wyłącza. Po rozwiązaniu problemu uruchom ponownie wyłącznik obwodu. Jeśli bezpiecznik się przepalił, wymień go.

Gdzie znaleźć wsparcie techniczne i gwarancję?

Wsparcie techniczne jest dostępne na stronie www.vevor.com/support. Gwarancja wynosi jeden rok, pod warunkiem przedstawienia faktury i przestrzegania warunków użytkowania.

INSTRUKCJA OBSŁUGI SP-HL-P202010-10A Vevor

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support

SKRZYNKA PRZYŁĄCZENIOWA PV

Model: SP-HL-P202010-10A SP-HL-P202010-15A SP-HL-P281913-15A

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FC0 działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i urządzenie musi akceptować wszelkie odbierane zakłócen w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

Aby lepiej wykorzystać produkt, przeczytaj poniższe instrukcje symboli:

Ten symbol identyfikacyjny nieformalnego działania może stwarzać zagrożenie dla bezpieczeństwa użytkowników lub spowodować poważne uszkodzenie sprzętu.

Przed przystąpieniem do instalacji prosimy o zapoznanie się z niniejszą instrukcją.

	UWAGA !Wszystkie czynności związane z obsługą i podłączaniem linii wymagają zaangażowania profesjonalisty.
	UWAGA !Prosimy o zwrócenie uwagi na bezpieczeństwo osobiste i sprzętowe.
	OSTRZEŻENIE!Należy pamiętać, że wejście układu fotowoltaiczne wartości dodatniej i biegunowość ujemna i całkow wynik biegunowości dodatniej i ujemnej.
	UWAGA !Instalacja Lub połączenie pv moduły , proszę zw uwagę PV moduły wysoki napięcie , unikać wyw szok zagrożenie .
	UWAGA !Upewnij się, że połączenie mocujące jest prawidł Użytkownik użyje niewłaściwego okablowania lub straty spowodowane niestabilnością, firma Vevor ponosi żadnej odpowiedzialności.

Wprowadzenie do produktu

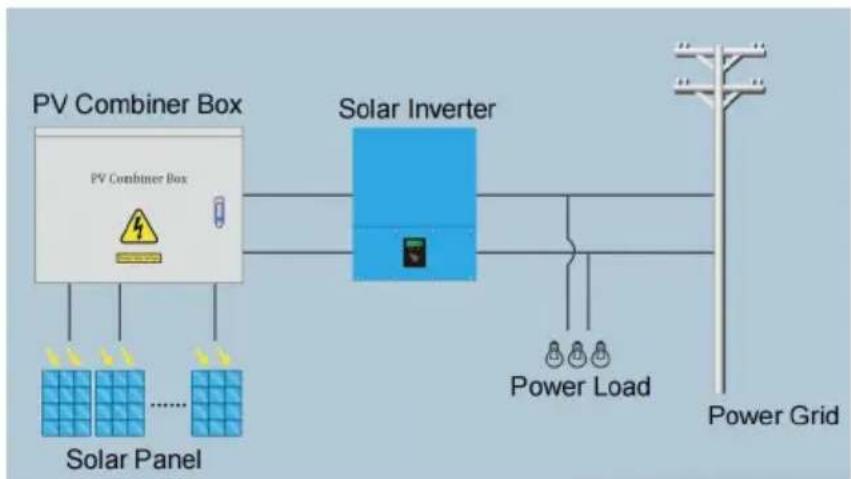

System wytwarzania energii fotowoltaicznej. Aby zredukować liczbę modułów fotowoltaicznych i falowników pomiędzy kablami połączeniowymi, ułatwić konserwację, zmniejszyć straty i poprawić bezpieczeństwo oraz niezawodność produktu, zazwyczaj wymaga się, aby moduł fotowoltaiczny i falownik zostały dodane pomiędzy urządzenia łączące.

Skrzynka przyłączeniowa instalacji fotowoltaicznej oprócz funkcji zewnętrznej magistrali PV powinna także posiadać zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe, zabezpieczenie odgromowe i szereg innych doskonałych funkcji ochronnych.

Firma ta produkuje skrzynki przyłączeniowe do instalacji fotowoltaicznych, które spełniają wszystkie wymienione powyżej wymagania funkcjonalne. Sieć fotowoltaiczna (PV) z inwerterem sieciowym obsługującym tę technologię może stanowić kompletny zestaw rozwiązań systemów wytwarzania energii fotowoltaicznej.

Wybierając skrzynkę przyłączeniową fotowoltaiczną, użytkownik może zgodnie z zakresem napięcia wejściowego falownika, rozmiarem mocy wyjściowej, pewną liczbą specyfikacji tej samej serii modułów fotowoltaicznych, równoległą kompozycją szeregu modułów fotowoltaicznych, koordynować dostęp do magistrali skrzynki przyłączeniowej fotowoltaicznej (patrz rysunek 1), a następnie po sterowaniu wyłącznikiem i ochronie urządzenia odgromowego po wyjściu w celu wykorzystania falownika.

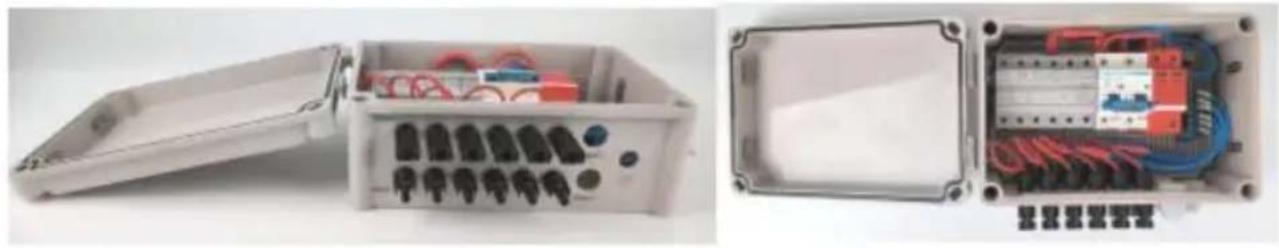

Rysunek 2 przedstawia powiązane części i ich specyfikację.

Rysunek 1

Rysunek 2

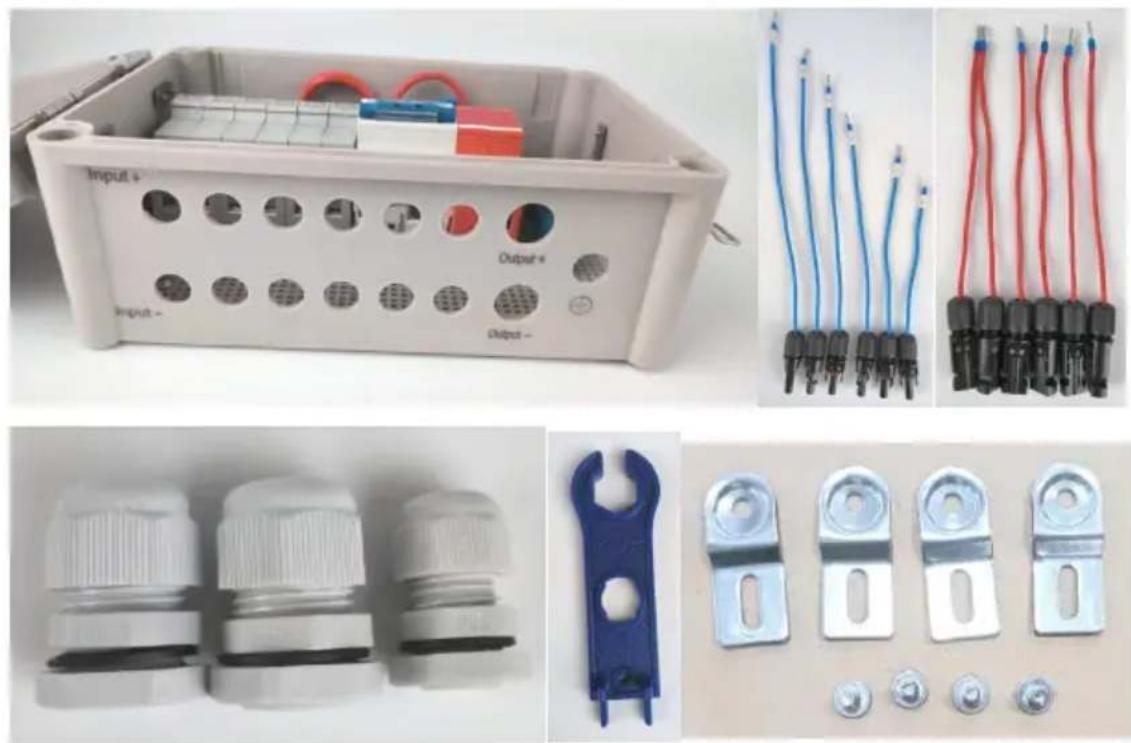

01---Wodoodporne pudełko plastikowe

02---4 szt./6 szt. Uchwyt bezpiecznika DC500V z bezpiecznikiem 10/15/

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Pasek neutralny

06---4 szt./6 szt. Złącze żeńskie do ogniw słonecznych

07---4 szt./6 szt. Złącze męskie do ogniw słonecznych

08---2 szt. Wyjście PG16 Dławik kablowy

09---Uziemienie PG9 Dławik kablowy

Specyfikacja produkcji

Model	SP-HL-P202010-1 0 A	SP-HL-P202010-15A	SP-HL-P281913-15A
Numery wejściowe układu fotowoltaicznego	4	4	6
Maksymalny prąd pojedynczego zespołu fotowoltaicznego	1 0 A	15A	15A
Pojedynczy bezpiecznik układu fotowoltaicznego	1 0 A	15A	15A
Rozmiar przewodu pojedynczego zespołu PV	2,5 mm2
Liczby wyjściowe	1
Maksymalny prąd wyjściow	40 lat	6 0 A	90A
Rozmiar przewodu wyjściowego	10mm2	1 0 mm2	1 6mm2
Maksymalne napięcie wyjściowe	500 V prądu stałego
Wyłącznik obwodu wyjściowego DC	Tak
Poziom ochrony	IP66
Zakres temperatur	-30 °C~+60°C
Chłodzący sposób	Naturalny chłodzenie
Ochrona SPD	Tak
Rozmiar przewodu uziemiającego	≥ 2,5 mm2

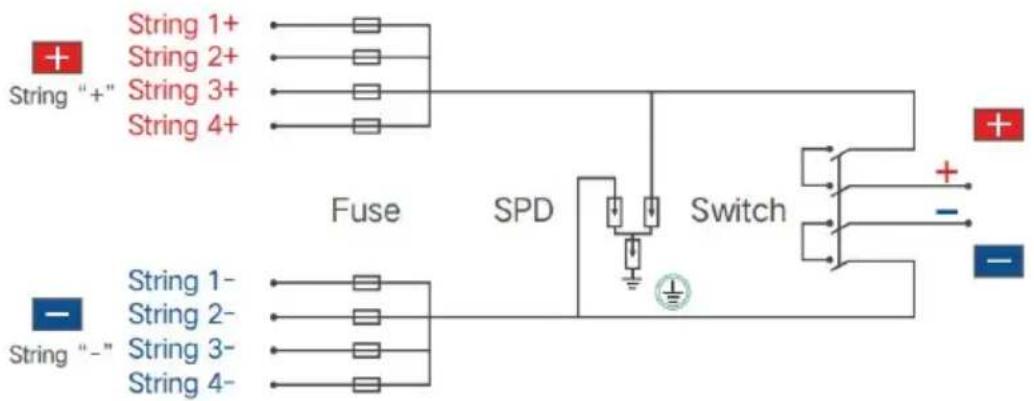

SP-HL-P202010-1 0 A i SP-HL-P202010-1 0 A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 4 wejściami i 1 wyjściem wygląda następująco:

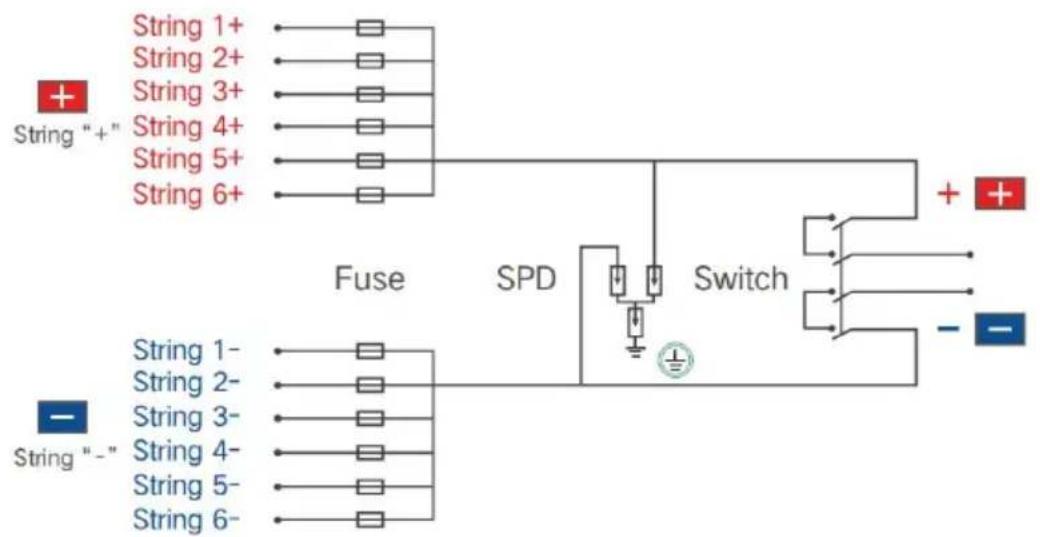

SP-HL-P281913-15A Schemat okablowania skrzynki przyłączeniowej fotowoltaicznej z 6 wejściami i 1 wyjściem wygląda następująco:

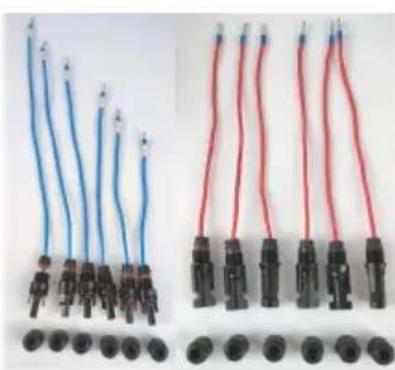

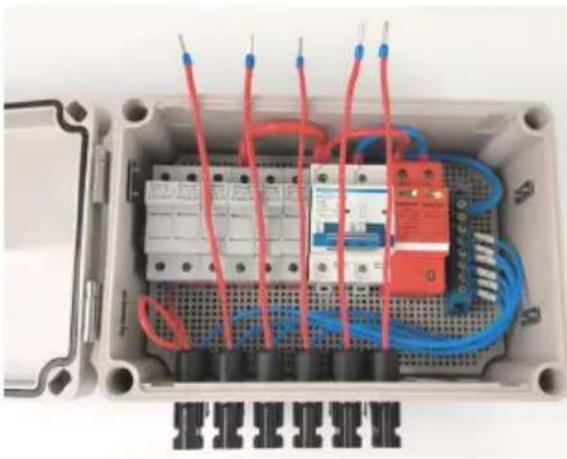

(41)Półwykończona skrzynka przyłączeniowa PV --- 1 szt.; (42)Wejście - złącze męskie MC4 z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV). Wskazówki: każdy kabel ma inną długość, na każdym kablu znajduje się etykieta z numerem, aby ułatwić rozróżnienie. (43)Złącze wejściowe + MC4 żeńskie z kablem ----4 szt. (do 4-drożnej skrzynki przyłączeniowej PV) / 6 szt. (do 6-drożnej skrzynki przyłączeniowej PV); Wskazówki: każdy kabel powinien mieć tę samą długość. (44)Wyjście + dławik kablowy PG13.5 - 1 szt.; (45)Wyjście - dławik kablowy PG13.5 - 1 szt.; (46)Dławik kablowy uziemiający PG9 - 1 szt.; (47)Narzędzie MC4 --- 1 szt.; (48)Torba z uchwytami do montażu na ścianie --- 1 zestaw;

1. Prace przygotowawcze

(26)Luźne wejście - nakrętka mocująca złącza żeńskiego MC4 ; (27)nakrętka mocująca złącze żeńskie Input+MC4 ; (28)Luźne 3 sztuki dławików kablowych z nakrętką montażową; (29)Luźne zaciski wejściowe bloku zaciskowego, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia; (30)Luźne śruby mocujące uchwyty bezpieczników, upewnij się, że poniższy proces okablowania jest łatwy do naprawienia;

28.Wejście okablowania - złącze męskie MC4 z kablem

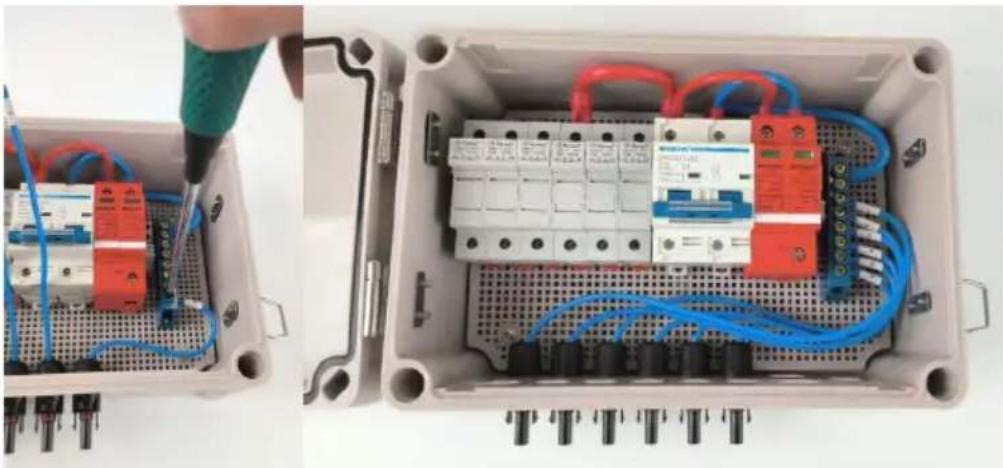

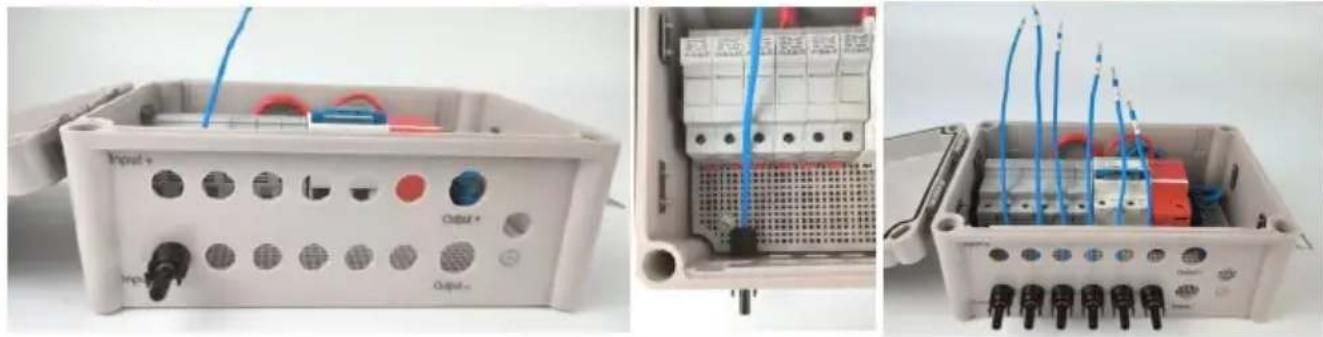

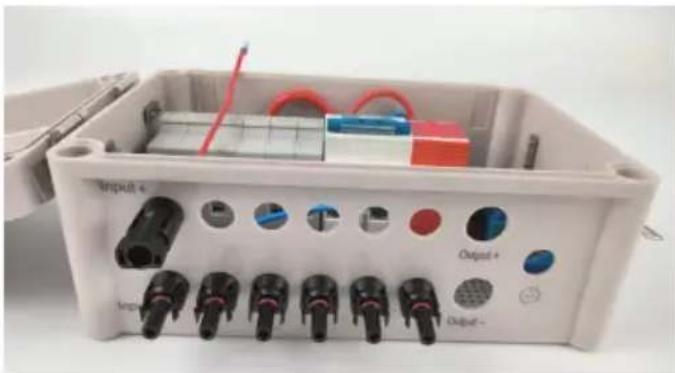

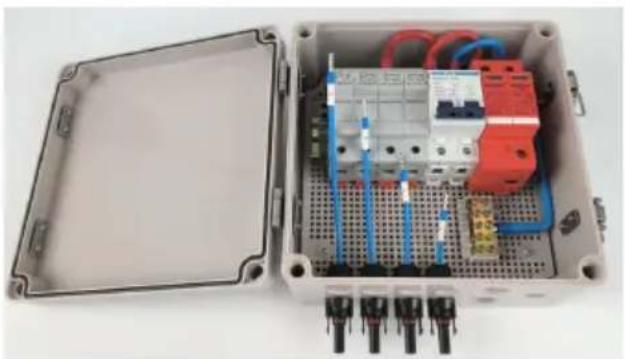

(21) Montaż kabla nr 1 na pokazanym na rysunku 8 miejscu, przymocować nakrętką;

(22) Zamontuj resztę kabli w miejscu pokazanym na rysunku 9, zamocuj nakrętką. Numer kabla od lewej do prawej to nr 1 - nr 6;

(23) Przewód nr 6 z listwą zaciskową pozycja nr 1; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Wejście okablowania + złącze żeńskie MC4 z kablem

(21) Montaż kabla nr 1 na pokazanym na rysunku 12 miejscu, przymocować nakrętką; (22) Montaż pozostałych kabli w miejscu pokazanym na rysunku 13, przymocować nakrętką.

(23) Podłącz kabel nr 1 do uchwytu bezpiecznika nr 1, przykręć śrubę uchwytu bezpiecznika; (24) Podłączenie pozostałych kabli zgodnie z procedurą (3) krok po kroku, stan końcowy pokazano na poniższym rysunku.

1. Montaż przepustów kablowych wyjściowych i przepustów kablowych uziemiających.

(21) Montaż 2 szt. dławików kablowych PG13.5 w 2 oznaczonych miejscach; (22) Montaż 1 szt. dławika kablowego PG9 w oznaczonym miejscu, stan końcowy jak na poniższym zdjęciu

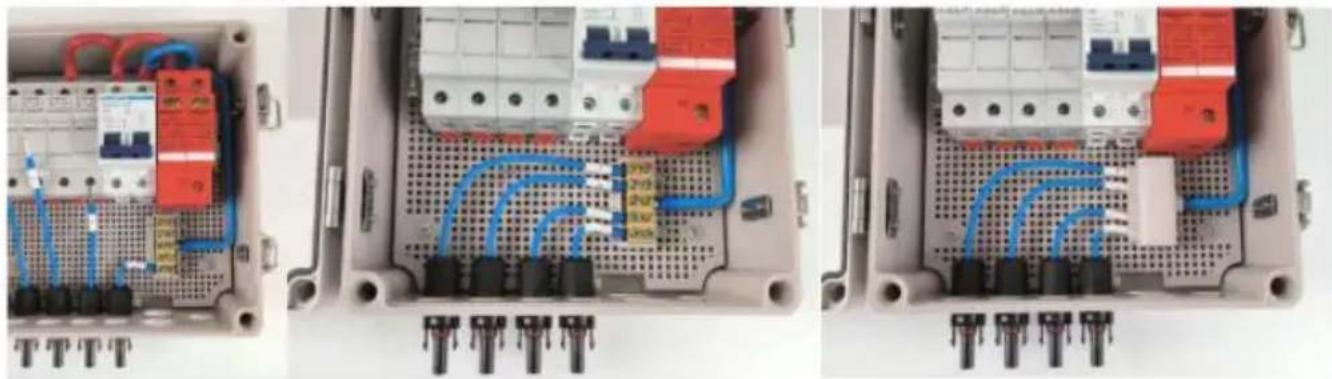

Wskazówki: w przypadku skrzynki przyłączeniowej 4-drożnej PV poniżej przedstawiono kilka różnych kroków dotyczących okablowania wejścia - złącze męskie MC4 z kablem w porównaniu ze skrzynką przyłączeniową 6-drożną PV. Reszta procesu pozostaje taka sama.

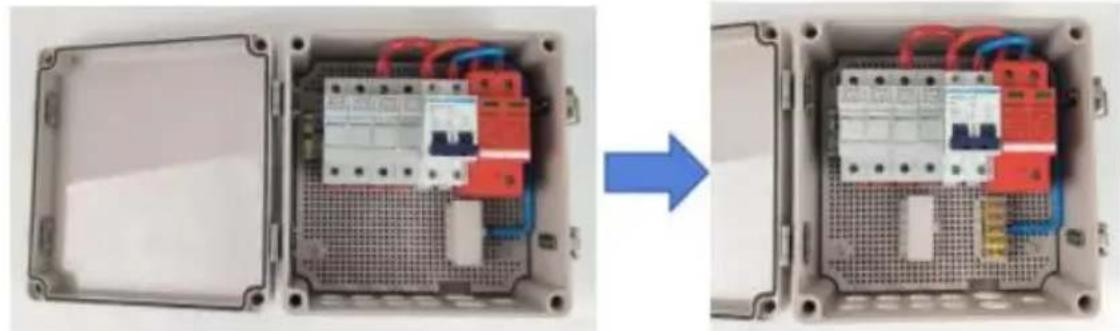

(6) Otwórz pokrywę bloku zacisków w następujący sposób:

(2) Montaż 4 szt. złącza wejściowego MC4 z kablem i zamocowanie nakrętką w taki sam sposób, jak opisano powyżej;

(23) Kabel nr 4 podłączamy do zacisku nr 1 w pozycji nr 1; (24) Podłącz pozostałe kable zgodnie z procedurą (3) krok po kroku,

zamknij pokrywę bloku zacisków, stan końcowy pokazano poniżej.

Instalacja: Wykorzystuje dopasowane śruby mocujące 4 klamry montażowe do 4 otworów z tyłu skrzynki. Użytkownicy mogą wybrać właściwą pozycję montażu skrzynki rozdzielczej na ścianie lub panelu.

Szybkie połączenie

(16) Aby poprawić to połączenie pod względem szybkości i wygody, użyj klawisza do otwarcia drzwi skrzynki rozdzielczej, podłącz przewód wejściowy układu fotowoltaicznego do odpowiedniego terminala, zwracając uwagę na prawidłową biegunowość dodatnią i ujemną linii wejściowej układu fotowoltaicznego.

(17) Kombinator jest niezależnym zestawem zaprojektowanym dla wejścia/wyjścia układu fotowoltaicznego. Dzięki rozsądnemu podłączeniu wejścia układu fotowoltaicznego, moc wyjściowa będzie jednym sposobem, aby dopasować jeden sposób niezależnego wejścia kontrolera, który jest używany.

(18) Gdy użytkownicy podłączają system, proszę upewnić się, że wszystkie kwestie i sprzęt są niezawodne.

Zabezpieczenie nadprądowe

Gdy prąd wejściowy modułu PV jest zbyt duży, bezpiecznik przerwie obwód w celu ochrony; Ponadto wyłącznik nadprądowy może również zapobiegać przepływowi prądu przez system, który jest zbyt duży, pełniąc funkcję ochrony nadprądowej.

Surowo zabrania się pracy przy dotykaniu bezpiecznika, inspekcji lub wymiany, jeśli wymagane jest przed wyłączeniem wyłącznika obwodu; Należy wymienić oryginalny model tego samego rozmiaru bezpiecznika.

Ochrona przepięciowa

Gdy napięcie wejściowe modułu PV jest wysokie, miniaturowy wyłącznik obwodu automatycznie się odłącza, pełniąc funkcję ochrony przepięciowej.

Dodatek

Gwarancja jakości

Okres gwarancji jakości produktu wynosi 1 rok, chyba że w okresie obowiązywania umowy określono inaczej.

Dowód

Produkty w okresie gwarancji jakości wymagają od klientów okazania faktury zakupu i daty. Jednocześnie znak towarowy produktu musi być wyraźnie widoczny, w przeciwnym razie produkt może nie być objęty gwarancją jakości.

W następujących sytuacjach firma ma prawo nie przeprowadzać kontroli jakości:

1. Uszkodzenia sprzętu spowodowane przez człowieka
2. Nieprawidłowa instalacja i użytkowanie
3. W przypadku stosowania maksymalnych parametrów granicznych wykraczających poza wymagania sprzętowe;
4. Szkody wyrządzone przez nienormalne środowisko naturalne;
5. Ponadto w niniejszej instrukcji opisano bardzo złe warunki pracy środowiska;
6. Oprócz odpowiednich norm międzynarodowych określonych przy instalacji i użytkowaniu zasięgu.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
