SP-HL-P202010-10A - Elektrische behuizing Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Fotovoltaïsche combiner box (PV Combiner Box)
Merk	Vevor
Model	SP-HL-P202010-10A
Aantal PV-ingangen	4
Aantal uitgangen	1
Maximale uitgangsspanning	500 VCC
Maximale stroom per PV-ingang	10 A
Maximale uitgangsstroom	40 A
Zekering per PV-ingang	10 A (DC500V)
DC-uitgangsschakelaar	Ja (63A / 125A 2P DC500V)
SPD-beveiliging (overspanningsbeveiliging)	Ja (SU6-40KA 2P DC500V)
Beschermingsklasse	IP66
Temperatuurbereik	-30°C ~ +60°C
Koelmodus	Natuurlijke koeling
Ingangskabeldoorsnede	2,5 mm²
Uitgangskabeldoorsnede	10 mm²
Aardkabeldoorsnede	≥ 2,5 mm²
Materiaal behuizing	Waterdicht plastic
Ingangsconnectoren	4 paar MC4 (mannelijk en vrouwelijk) met kabel
Inbegrepen accessoires	MC4-gereedschap, kabelwartels, muurbeugels
Garantie	1 jaar (onder voorwaarden)

Veelgestelde vragen - SP-HL-P202010-10A Vevor

Wat is de rol van de PV-combiner box?

De PV-combiner box verzamelt meerdere strings zonnepanelen naar één uitgang naar de omvormer. Het bevat zekeringen, een schakelaar en overspanningsbeveiliging (SPD) om de installatie te beveiligen.

Wat is de maximale spanning die deze box kan verwerken?

De maximale uitgangsspanning is 500 VDC. Zorg ervoor dat de spanning van uw panelen deze limiet niet overschrijdt.

Hoeveel zonnepanelen kan ik aansluiten?

Dit model accepteert 4 ingangen voor PV-strings. Elke ingang kan een maximale stroom van 10 A aan.

Welk type zekering wordt gebruikt en hoe vervang ik deze?

De zekeringen zijn van het type DC500V 10A voor dit model. Om ze te vervangen, schakelt u eerst de schakelaar uit en vervangt u de zekering door een identiek model.

Is de box waterdicht?

Ja, het heeft een beschermingsklasse IP66, waardoor het bestand is tegen stof en opspattend water. Het kan buitenshuis worden geïnstalleerd.

Welke kabels gebruiken voor de aansluiting?

Voor de ingangen gebruikt u kabels met een doorsnede van 2,5 mm². Voor de uitgang wordt een kabel van 10 mm² aanbevolen. De aarddraad moet minimaal 2,5 mm² zijn.

Hoe installeer ik de box?

Bevestig de box aan de muur of op een paneel met behulp van de 4 montagelussen en meegeleverde schroeven. Sluit de MC4-ingangen aan op de panelen met inachtneming van de polariteit en sluit vervolgens de uitgang aan op de omvormer.

Kan ik deze box gebruiken met een 500V omvormer?

Ja, het is ontworpen voor een maximale uitgangsspanning van 500 VDC, compatibel met de meeste netomvormers.

Wat te doen bij overstroom?

Bij overstroom schakelt de betreffende zekering automatisch uit. Reset de schakelaar nadat u het probleem hebt opgelost. Als de zekering is doorgeslagen, vervang deze dan.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning is beschikbaar op de website www.vevor.com/support. De garantie is één jaar, op vertoon van de factuur en onder voorbehoud van naleving van de gebruiksvoorwaarden.

GEBRUIKSAANWIJZING SP-HL-P202010-10A Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. werking is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewer werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniso apparaten.

Om het product beter te kunnen gebruiken, lees dan de volgende instructies en let op de symbolen:

Deze symbolen duiden op situaties die gevaarlijk kunnen zijn voor de veiligheid van gebruikers of aanzienlijke schade aan de hardware kunnen veroorzaken.

Lees voor gebruik eerst deze handleiding.

Alle handelingen en lijnverbindingen moeten door een professioneel persoon worden uitgevoerd.

WAARSCHUWING!

Let op de veiligheid van uzelf en uw apparatuur.

WAARSCHUWING!

Houd er rekening mee dat de ingang van de fotovoltaïsche array positieve en negatieve polariteit heeft, evenals de totale uitvoer van de positieve en negatieve polariteit.

WAARSCHUWING!

Bij installatie of aansluiting van pv-modules, let op de hoge spanning van de pv-modules en vermijd schokken en gevaar.

WAARSCHUWING!

Zorg ervoor dat de verbinding van de bevestiging door de gebruiker correct is; het gebruik van onjuiste of onjuiste kabelbedrading kan verlies veroorzaken door onstabiele werking. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor dergelijke verliezen.

Productintroductie

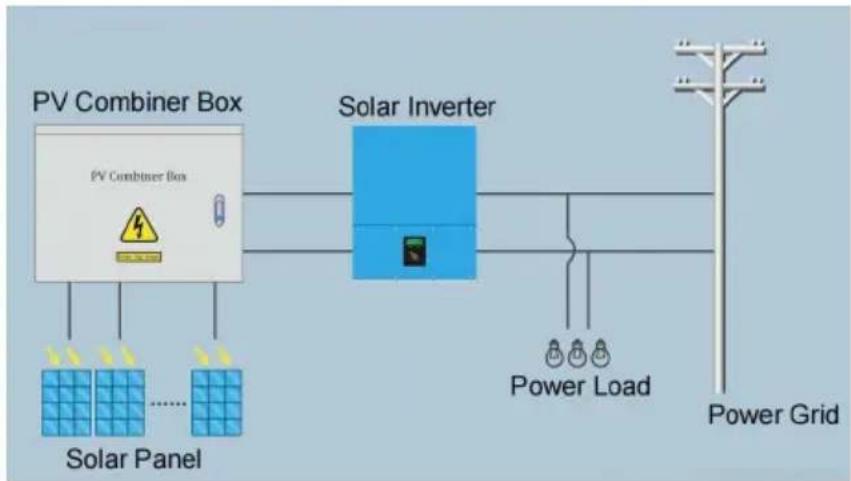

Fotovoltaïsch energieopwekkingssysteem, om de hoeveelheid

fotovoltaïsche modules en omvormers tussen de verbindingskabels te verminderen, gemakkelijk onderhoud, vermindering van het verlies en verbetering van de veiligheid en betrouwbaarheid van het product, vereisen over het algemeen dat de fotovoltaïsche modules en omvormers worden toegevoegd tussen het samenvloeiingsapparaat.

Naast de functie van een PV-bus buiten, moet een fotovoltaïsche aansluitdoos ook een stroomonderbreker, overstroombeveiliging, overspanningsbeveiliging, bliksembeveiliging en een reeks perfecte beschermingsfuncties hebben.

Dit bedrijf produceert de fotovoltaïsche aansluitdoos met de hierboven genoemde verschillende functionele vereisten en een fotovoltaïsch (PV) net, van een netwerktype omvormer die het gebruik ondersteunt en een complete set van fotovoltaïsche stroomopwekkingssystemen kan vormen. Selecteer een fotovoltaïsche aansluitdoos, de gebruiker kan op basis van het ingangsspanningsbereik van de back-endomvormer, het uitgangsvermogen, een bepaald aantal specificaties van dezelfde PV-moduleserie, parallelle samenstelling van de PV-moduleserie coördinaattoegang tot de fotovoltaïsche aansluitdoos (zie Afbeelding 1) bus, en vervolgens na de besturing van de stroomonderbreker en de bescherming van het bliksemafleiderapparaat na de uitgang voor gebruik op niveauomvormer.

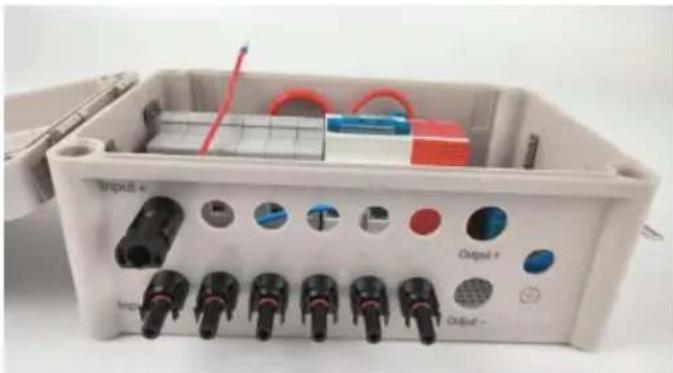

Figuur 2 toont de bijbehorende onderdelen en hun specificaties.

Figuur 1

Figuur 2

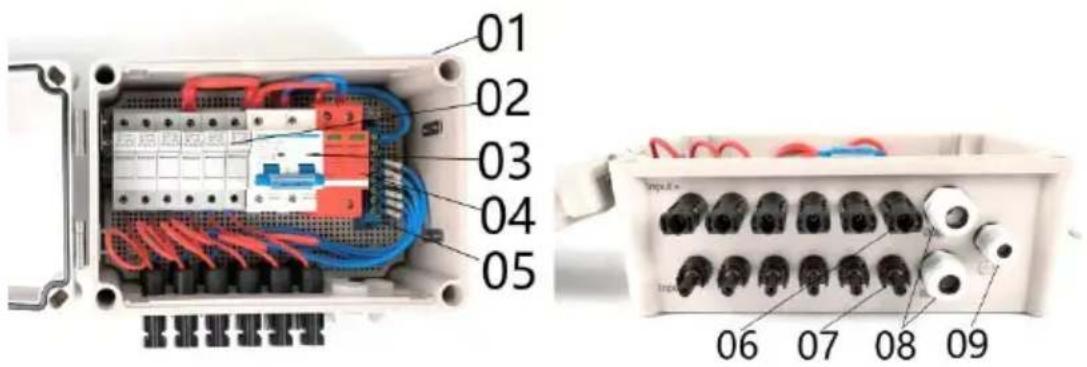

02---4st/6st DC500V zekeringhouder met 10/15A zekering

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Neutrale balk

06---4st/6st Zonne-vrouwelijke connector

07---4st/6st Zonne-mannelijke connector

08---2 stuks Uitgang PG16 Kabelwartel

09---Aarding PG9 Kabelwartel

Productiespecificatie

Model	SP-HL-P202010-1 0 Een	SP-HL-P202010-15A	SP-HL-P281913-15A
PV-array-invoernummers	4	4	6
Maximale stroom van een enkele PV-array	1 0 Een	15A	15A
Enkele PV-array-zekering	1 0 Een	15A	15A
Enkele PV-array-draadmaat	2,5mm2
Uitvoernummers	1
Maximale uitgangsstroom	40 Een	6 0 Een	90A
Uitgangsdraadmaat	10mm2	1 0mm2	1 6mm2
Maximale uitgangsspanning	500 V DC
DC-uitgangsstroomonderbreker	Ja
Beschermingsniveau	IP-adres 6 6
Temperatuurbereik	- 30°C ~ +60°C
Koelende manier	Natuurlijk koeling
SPD-beveiliging	Ja
Afmeting aardingsdraad	≥ 2,5mm2

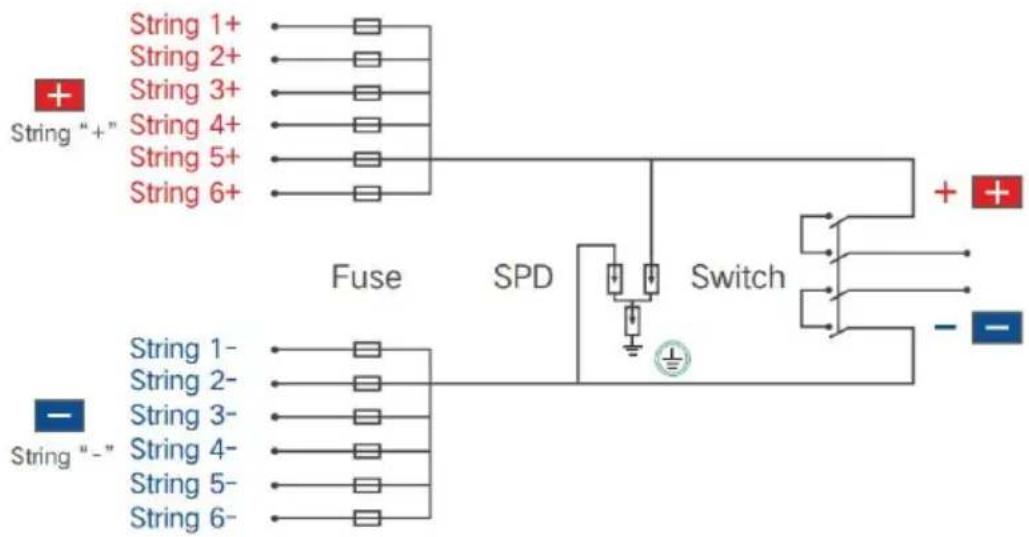

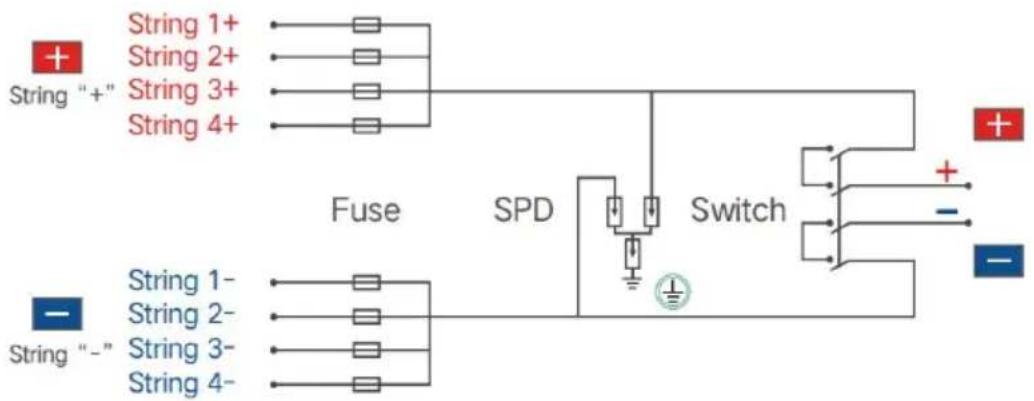

SP-HL -P202010-1 0 A en SP-HL-P202010-1 0 A Bedradingsschema \ de PV-combinerbox met 4 ingangen en 1 uitgang als volgt:

SP-HL-P281913-15A Bedradingsschema van de PV-combinerbox met 6 ingangen en 1 uitgang als volgt:

1. Lijst met accessoires:

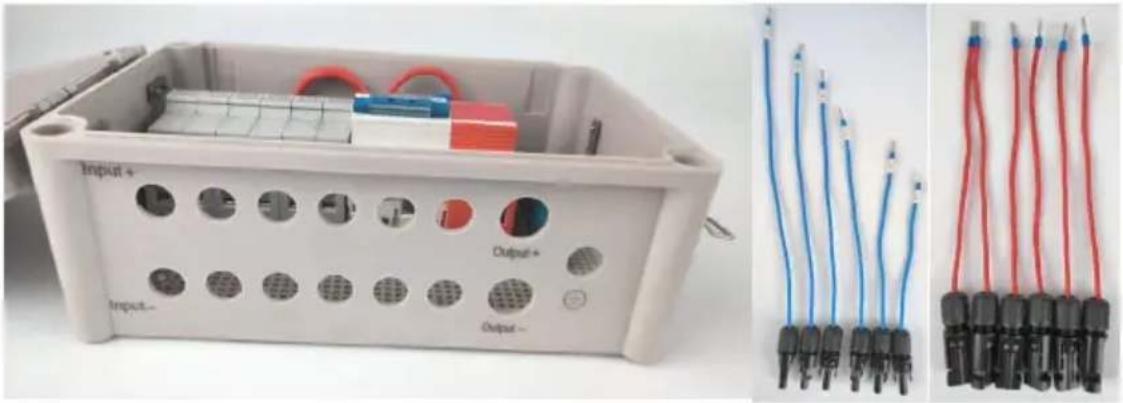

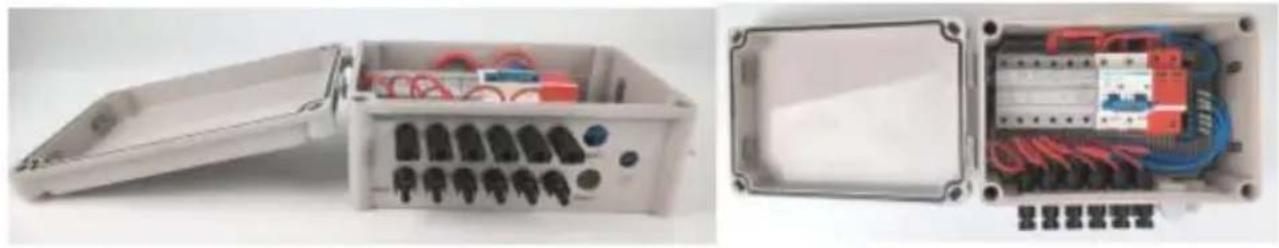

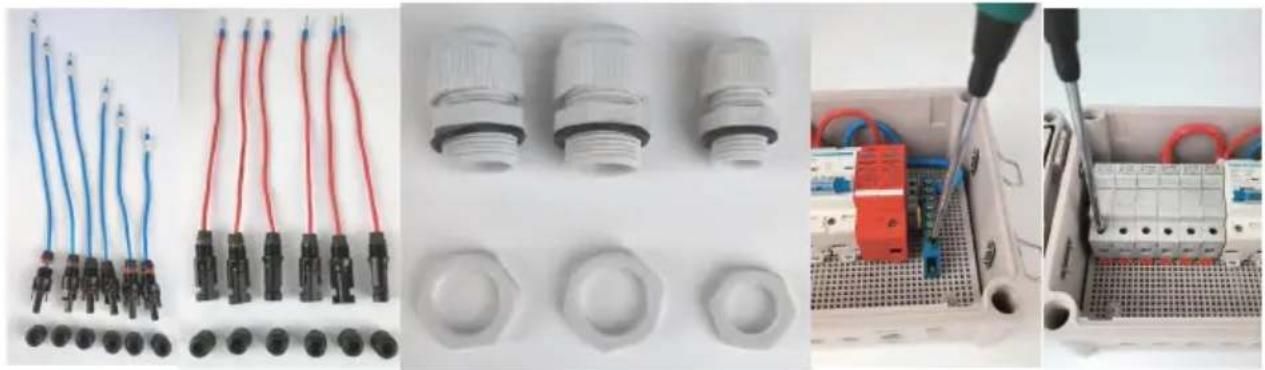

(49) half afgewerkte PV-combinerbox --- 1 st.; (50) Ingang - MC4 mannelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft een andere lengte, er zit een nummerlabel op elke kabel, let op onderscheid te maken. (51) Ingang+ MC4 vrouwelijke connector met kabel ---- 4 stuks (voor 4-weg PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft dezelfde lengte. (52) Uitgang+ PG13.5 kabelwartel -- 1 st.; (53) Uitgang - PG13.5 kabelwartel - 1 st.; (54) Aardingskabelwartel PG9 -- 1 st.; (55) MC4-gereedschap --- 1 st.; (56) Wandmontagebeugels in zak --- 1 set;

1. Voorbereidende werkzaamheden

(31) Losse invoer - MC4 vrouwelijke connector 's montagemoer; (32) Losse montagemoer van de Input+ MC4 vrouwelijke connector; (33) Losse 3 stuks kabelwartels ' montagemoer; (34) van het aansluitblok, zorg ervoor dat het volgende bedradingsproces gemakkelijk te repareren is; (35) Losse zekeringhouders ' ingang bevestigingsschroeven, zorg ervoor

dat het volgende bedradingsproces gemakkelijk te repareren is;

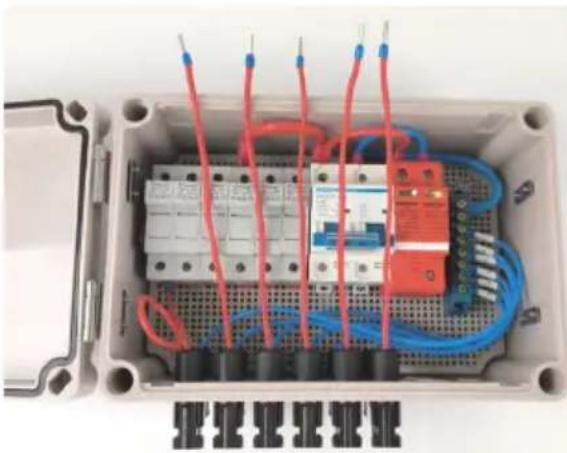

33. Bedrading Ingang - MC4 mannelijke connector met kabel

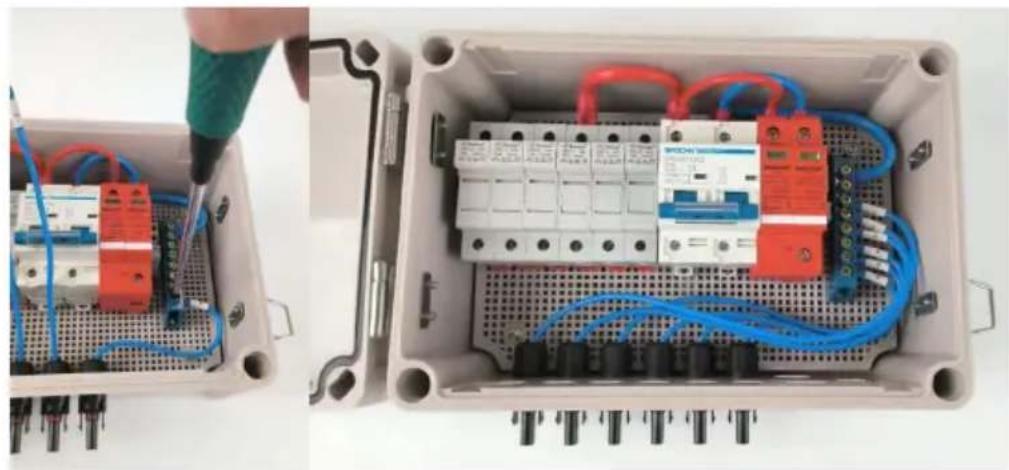

(25) Monteer kabel nr. 1 op de positie die afbeelding 8 toont, bevestig een moer; (26) Monteer de overige kabels op de positie die op afbeelding 9 is aangegeven en zet ze vast met een moer. De kabelnummers van links naar rechts zijn: nr. 1 - nr. 6;

(27) Bedrading nr. 6 kabel met aansluitblok positie nr. 1; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in volgende afbeelding.

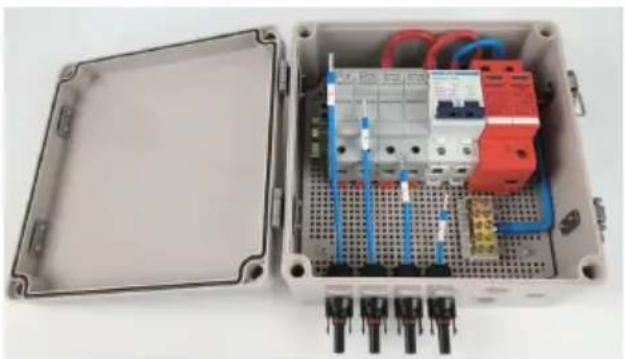

34. Bedrading Input+ MC4 vrouwelijke connector met kabel

(25) Monteer kabel nr. 1 op de in afbeelding 12 getoonde positie, vastzetten met moer; (26) Monteer de overige kabels op de positie die op afbeelding 13 is aangegeven en zet ze vast met een moer.

(27) Bedrading kabel nr. 1 met zekeringhouder nr. 1, bevestig de schroef van de zekeringhouder; (28) Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in volgende afbeelding.

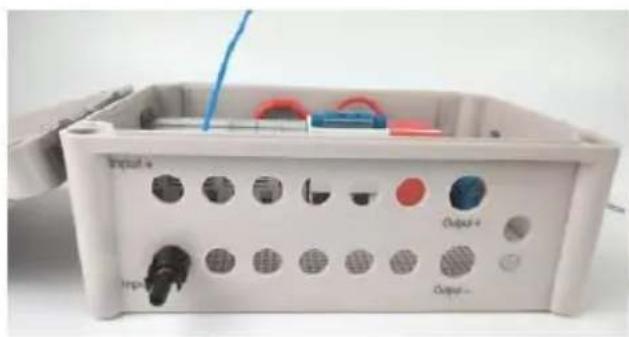

(25) Montage van 2 stuks PG13.5 kabelwartels op 2 gemarkeerde posities; (26) Montage van 1 PG9 kabelwartel op de gemarkeerde positie, de uiteindelijke status is zoals op de afbeelding te zien is

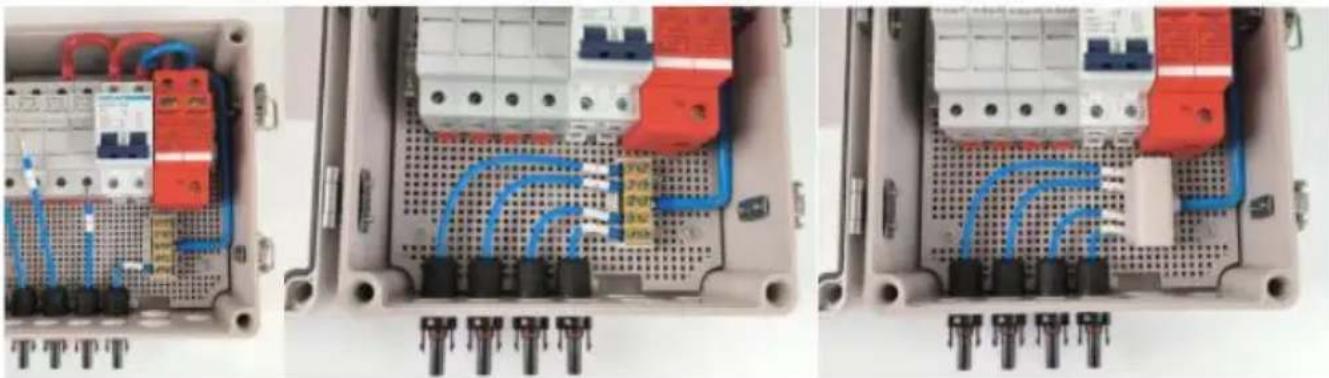

Tips: voor een 4-weg PV-combinerbox zijn hier enkele verschillende stappen voor het bedraden van de invoer - MC4 mannelijke connector kabel vergeleken met de 6-weg PV-combinerbox. De rest van het product blijft hetzelfde.

(7) van het aansluitblok als volgt:

(2) Monteer 4 stuks Input-MC4 mannelijke connector met kabel en borgmoer zoals hierboven beschreven;

(27) Bedrading nr. 4 kabel met aansluitblok positie nr. 1; (28) Sluit de rest van de kabels aan volgens het (3) proces, stap voor stap. Sluit het deksel van het aansluitblok. De uiteindelijke status is als volgt:

Installatie: Met bijpassende schroeven worden 4 bevestigingsbeugels op de 4 gaten aan de achterkant van de doos bevestigd. Gebruikers kunnen de juiste positie selecteren om de combinerbox op de muur of het paneel te monteren.

Snelle verbinding

(19) Om de verbindingssnelheid en het gemak te verbeteren, gebruik een sleutel om de deur van de combinerbox te openen. De ingangsdraad van de fotovoltaïsche array wordt aangesloten op de overeenkomstige terminal. Let op de positieve en negatieve polariteit van de fotovoltaïsche array-ingangslijn.

(20) De combinerbox is een onafhankelijke set van fotovoltaïsche array-ingang/uitgang ontwerp. Door redelijke fotovoltaïsche array-ingangsverbinding, zal de uitgangsstroom op één manier zijn, overeenkomend met de ene manier onafhankelijke ingangsregelaar die wordt gebruikt.

(21) Wanneer gebruikers het systeem aansluiten, zorg er dan voor dat alle lijnen en apparatuur betrouwbaar zijn.

Wanneer de PV-module-ingangsstroom te groot is, zal de zekering onderbreken voor bescherming. Bovendien kan een miniatuurstroomonderbreker ook voorkomen dat het systeemstroomverlies te groot is, en heeft overstroombeveiligingsfunctie.

Het is strikt verboden om onder spanning de zekering aan te raken. Voor inspectie of vervanging is het vereist om de gelijkstroomonderbreker uit te schakelen. De zekering moet worden vervangen door het originele model van dezelfde grootte.

Wanneer de PV-module-ingangsspanning hoog is, zal de miniatuurstroomonderbreker automatisch loskoppelen, met overspanningsbeveiligingsfunctie.
