Tipo di prodotto	Quadro di combinazione fotovoltaico (PV Combiner Box)
Marca	Vevor
Modello	SP-HL-P202010-10A
Numero di ingressi PV	4
Numero di uscite	1
Tensione di uscita massima	500 VCC
Corrente massima per ingresso PV	10 A
Corrente di uscita massima	40 A
Fusibile per ingresso PV	10 A (DC500V)
Interruttore di uscita CC	Sì (63A / 125A 2P DC500V)
Protezione SPD (sovratensione)	Sì (SU6-40KA 2P DC500V)
Grado di protezione	IP66
Intervallo di temperatura	-30°C ~ +60°C
Modalità di raffreddamento	Raffreddamento naturale
Sezione del cavo di ingresso	2,5 mm²
Sezione del cavo di uscita	10 mm²
Sezione del cavo di terra	≥ 2,5 mm²
Materiale della custodia	Plastica impermeabile
Connettori di ingresso	4 paia MC4 (maschio e femmina) con cavo
Accessori inclusi	Utensili MC4, pressacavi, staffe da parete
Garanzia	1 anno (sotto condizioni)

Domande frequenti - SP-HL-P202010-10A Vevor

Qual è il ruolo del quadro di combinazione PV?

Il quadro di combinazione PV raggruppa più stringhe di pannelli solari in un'unica uscita verso l'inverter. Integra fusibili, un interruttore e una protezione contro le sovratensioni (SPD) per proteggere l'installazione.

Qual è la tensione massima supportata da questo quadro?

La tensione di uscita massima è di 500 VCC. Assicurarsi che la tensione dei pannelli non superi questo limite.

Quanti pannelli solari posso collegare?

Questo modello accetta 4 ingressi di stringhe PV. Ogni ingresso può supportare una corrente massima di 10 A.

Che tipo di fusibile viene utilizzato e come sostituirlo?

I fusibili sono di tipo DC500V 10A per questo modello. Per sostituirli, spegnere prima l'interruttore, quindi sostituire il fusibile con un modello identico.

Il quadro è impermeabile?

Sì, ha un grado di protezione IP66, che lo rende resistente alla polvere e agli spruzzi d'acqua. Può essere installato all'aperto.

Quali cavi utilizzare per il collegamento?

Per gli ingressi, utilizzare cavi di sezione 2,5 mm². Per l'uscita, si consiglia un cavo di 10 mm². Il filo di terra deve essere di almeno 2,5 mm².

Come installare il quadro?

Fissare il quadro al muro o su un pannello utilizzando i 4 anelli di montaggio e le viti fornite. Collegare gli ingressi MC4 ai pannelli rispettando la polarità, quindi collegare l'uscita all'inverter.

Posso usare questo quadro con un inverter da 500V?

Sì, è progettato per una tensione di uscita massima di 500 VCC, compatibile con la maggior parte degli inverter di rete.

Cosa fare in caso di sovracorrente?

In caso di sovracorrente, il fusibile corrispondente si spegne automaticamente. Riarmare l'interruttore dopo aver risolto il problema. Se il fusibile è saltato, sostituirlo.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico è disponibile sul sito www.vevor.com/support. La garanzia è di un anno, previa presentazione della fattura e rispetto delle condizioni d'uso.

MANUALE UTENTE SP-HL-P202010-10A Vevor

QUADRO COMBINATORE FOTOVOLTAICO

Modello: SP-HL-P202010-10A

SP-HL-P202010-15A

Codice articolo: SP-HL-P281913-15A

	Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norm Il funzionamento è soggetto alle due condizioni seguenti Questo dispositivo non può causare interferenze dannose (2) Questo dispositivo deve accettare qualsiasi interferen ricevuta, comprese le interferenze che possono causare funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone d spazzatura barrato indica che il prodotto richiede la rad differenziata dei rifiuti nell'Unione Europea. Ciò si applico prodotto e a tutti gli accessori contrassegnati con questi simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devone essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Per utilizzare al meglio il prodotto, leggere attentamente le seguenti istruzioni e simboli:

L'identificazione di questo simbolo per operazioni non conformi potrebbe essere pericolosa per la sicurezza degli utenti o potrebbe causare gravi danni all'hardware.

Prima dell'installazione, leggere attentamente questo manuale.

Per tutte le operazioni e i collegamenti delle linee è necessario il coinvolgimento di personale professionale.

Si prega di prestare attenzione alla sicurezza delle persone e delle attrezzature.

Si prega di notare che l'ingresso del pannello fotovoltaico ha polarità positiva e negativa, e la potenza delle polarità positiva e negativa.

Durante l'installazione o il collegamento dei moduli fotovoltaici, si prega di notare che i moduli fotovoltaici hanno alta tensione; evitare di provocare scosse pericolose.

Assicurarsi che il collegamento di fissaggio sia stabile; per l'utente che utilizza cablaggio improprio o la perdita causata da instabilità, la società Vevor non si assume alcuna responsabilità.

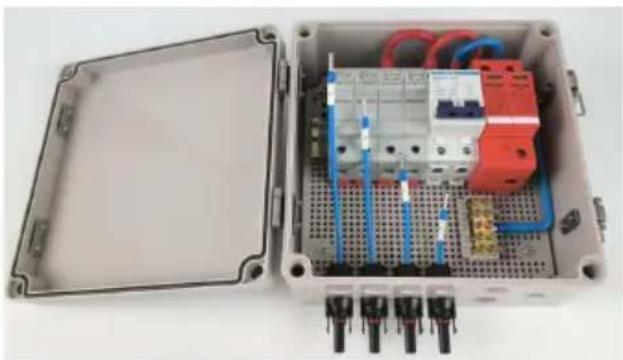

Introduzione al prodotto

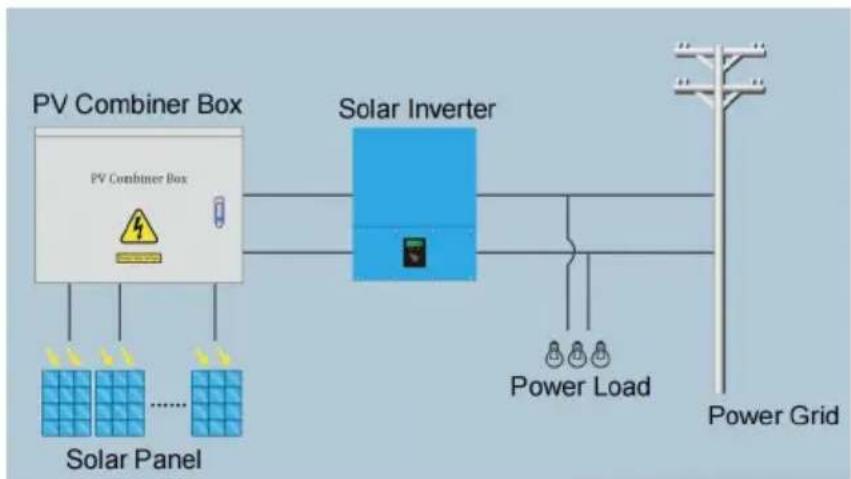

Sistema di generazione di energia fotovoltaica, al fine di ridurre i cavi di collegamento tra il modulo fotovoltaico e l'inverter, una manutenzione

conveniente, ridurre le perdite e migliorare la sicurezza e l'affidabilità (prodotto, generalmente richiedono nel modulo fotovoltaico e nell'inverter aggiunti dispositivi di confluenza.

La scatola di giunzione fotovoltaica, oltre ad avere la funzione di bus fotovoltaico esterno, deve anche essere dotata di un contrattacco di corrente, protezione da sovracorrente, protezione da sovratensione, protezione da fulmini e una serie di funzioni di protezione perfette.

Questa azienda produce la scatola di giunzione fotovoltaica con i vari requisiti funzionali sopra indicati e la rete fotovoltaica (FV), dall'inverter tipo rete che supporta l'uso, può formare un insieme completo di soluzioni per sistemi di generazione di energia fotovoltaica.

Selezionare la scatola di giunzione fotovoltaica, l'utente può in base all'intervallo di tensione di ingresso dell'inverter back-end, alla dimensione della potenza di uscita, a un certo numero di specifiche della stessa di moduli fotovoltaici, coordinare la serie di moduli fotovoltaici in composizione parallela, accedere alla scatola di giunzione fotovoltaica (vedere Figura 1) bus, quindi dopo il controllo dell'interruttore automatico la protezione del dispositivo di protezione contro i fulmini dopo l'uscita l'uso dell'inverter di livello.

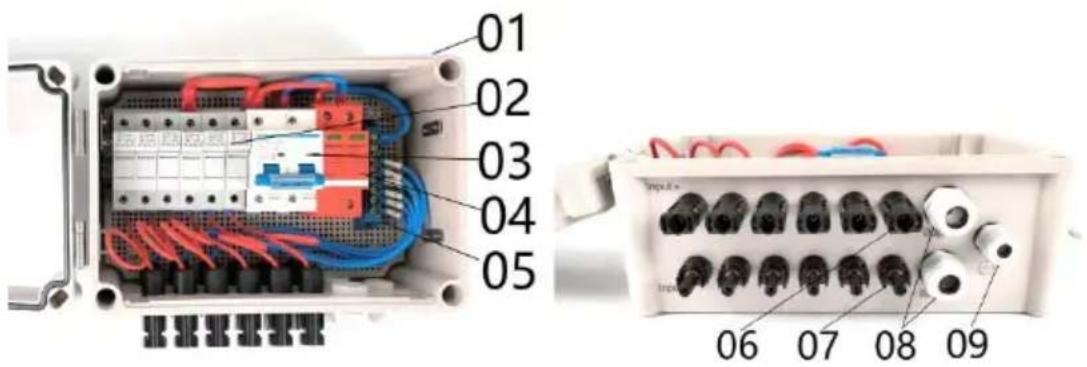

La figura 2 mostra le parti correlate e le relative specifiche.

Figura 1

Figura 2

01---Scatola di plastica impermeabile

02---4 pezzi/6 pezzi Portafusibile DC500V con fusibile 10/15A

Interruttore magnetotermico 03--- 63A/ 125A 2P DC500V

04--- SU6-40KA 2P DC500V SPD

05---Barra neutra

06---4 pezzi/6 pezzi connettore femmina solare

07---4 pezzi/6 pezzi connettore solare maschio

08---2 pezzi Pressacavo PG16 in uscita

Pressacavo PG9 di messa a terra

Specifica di produzione

Modello	SP-HL-P202010-1 0 A	SP-HL-P202010-15A	Codice articoloSP-HL-P281913-15A
Numeri di input dell'array fotovoltaico	4	4	6
Corrente massima del singolo array FV	1 0 Un	15A	15A
Fusibile singolo per array fotovoltaico	1 0 Un	15A	15A
Dimensioni del singolo filo del pannello fotovoltaico	2,5 millimetr2
Numeri di output	1
Corrente di uscita massim	40 A	6 0 A	90A
Dimensioni del filo di usci	10 millimetri2	1 0 millimetri2	1 6 millimetri2
Tensione massima di usci	500 VCC
Interruttore automatico di uscita CC	Sì
Livello di protezione	Tipo di protezione IP66
Intervallo di temperatura	- 30°C ~ +60°C
Metodo di raffreddamento	Naturale raffreddamento
Protezione SPD	Sì
Dimensioni del filo di terra	≥ 2,5 mm2

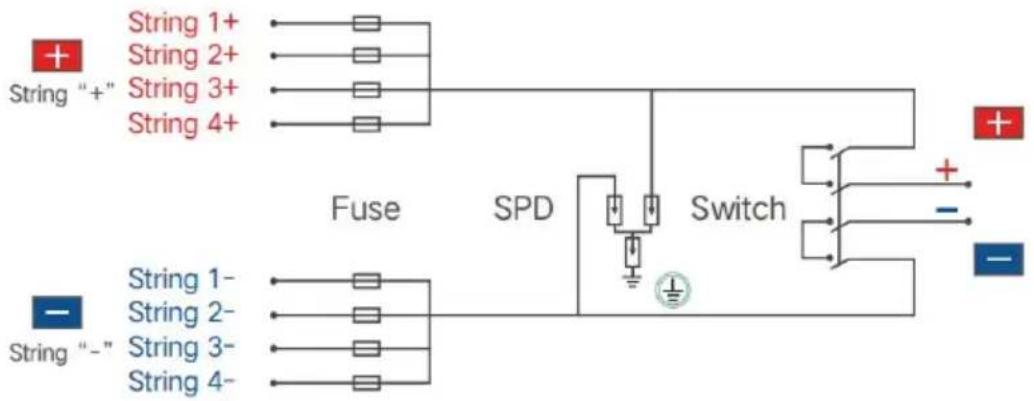

SP-HL-P202010-1 0 A e SP-HL-P202010-1 0 A Schema elettrico della scatola combinatrice fotovoltaica con 4 ingressi e 1 uscita come segue

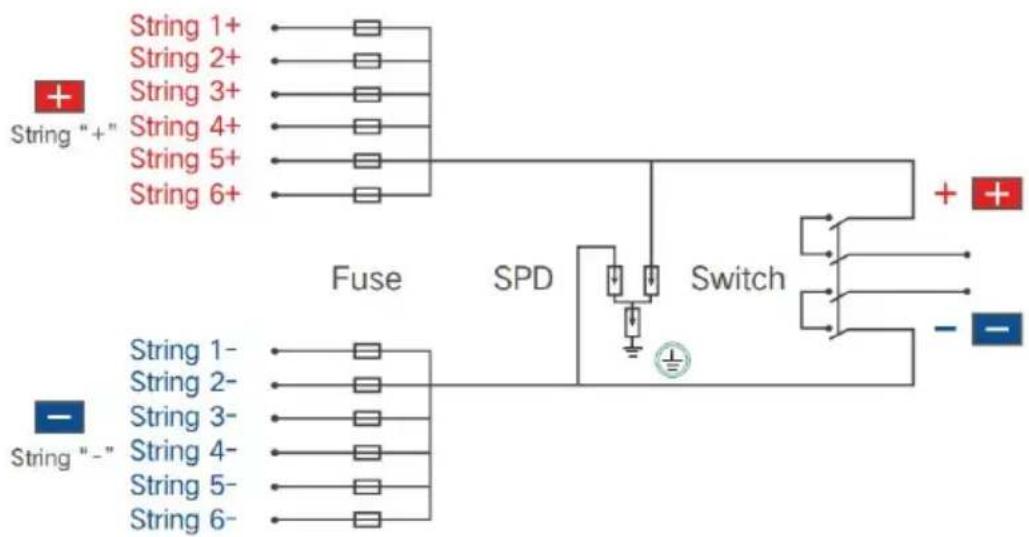

Codice articolo: SP-HL-P281913-15A Schema elettrico della scatola combinatrice fotovoltaica con 6 ingressi e 1 uscita come segue:

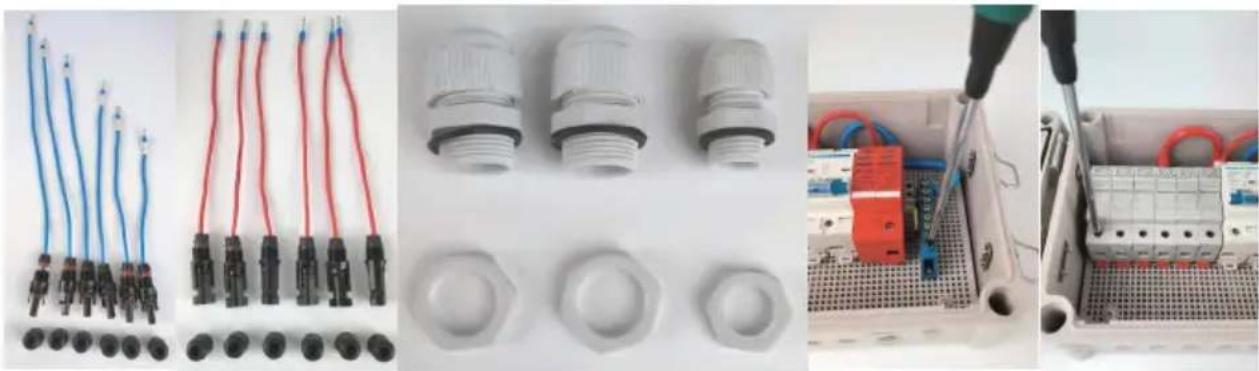

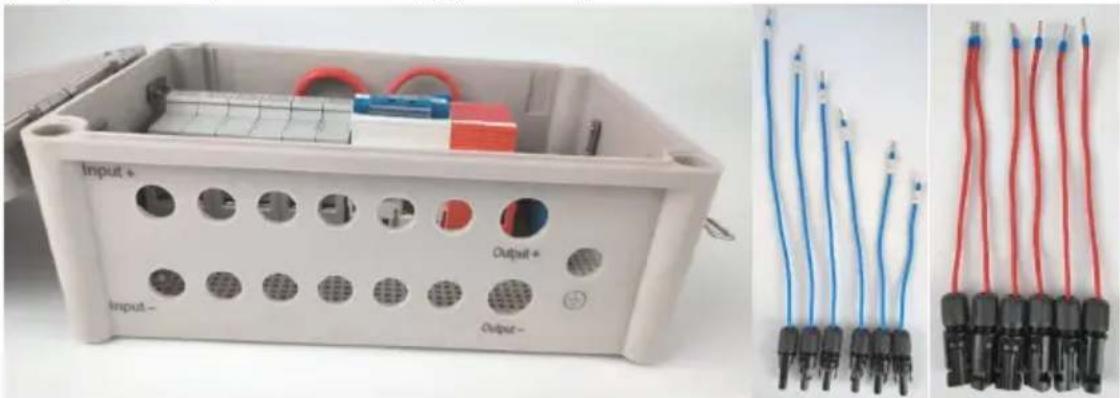

1. Elenco degli accessori:

(25) Scatola combinatrice fotovoltaica semi-finita --- 1 pz; (26) Ingresso: connettore maschio MC4 con cavo: 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo ha una lunghezza diversa, ogni cavo ha un'etichetta numerata, nota per distinguerli. (27) Connettore femmina MC4 di ingresso + con cavo ---- 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo mantiene la stessa lunghezza. (28) Uscita + pressacavo PG13.5 -- 1 pz; (29) Uscita: pressacavo PG13.5: 1 pz. (30) Pressacavo PG9 di messa a terra: 1 pz. (31) Strumento MC4 --- 1 pz; (32) Staffe per montaggio a parete --- 1 set;

(16) Ingresso allentato - Dado di montaggio del connettore femmina MC4 (17) del connettore femmina MC4 Input+ allentato; (18) dei pressacavi allentato da 3 pezzi; (19) del morsetto allentati, assicurarsi che il seguente processo di cablaggio sia facile da risolvere; (20) dei portafusibili allentate, assicurarsi che il seguente processo di cablaggio sia facile da risolvere;

18. Ingresso cablaggio: connettore maschio MC4 con cavo

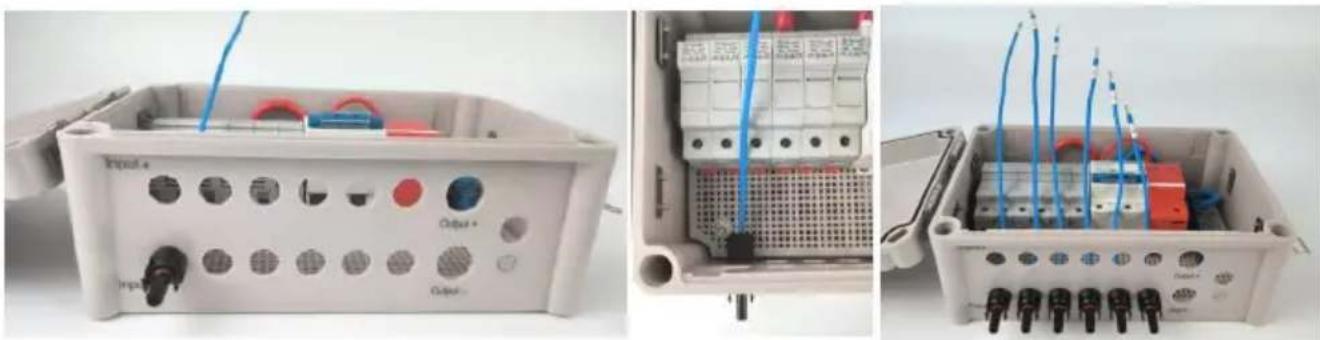

(13) Montare il cavo n. 1 nella posizione indicata nell'immagine 8, fissare con il dado; (14) Montare il resto dei cavi nella posizione mostrata nell'immagine 9, fissare con il dado. Il numero dei cavi da sinistra a destra sarà dal 6;

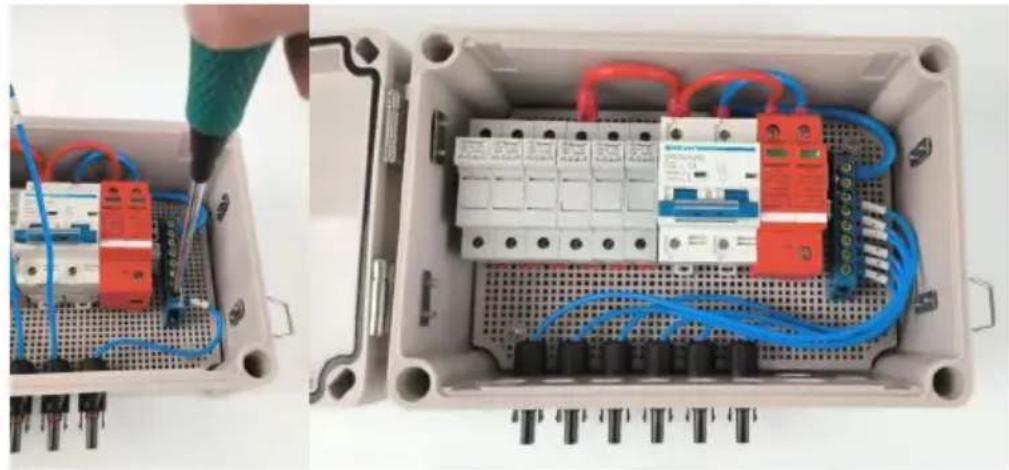

(15) Cablaggio del cavo n. 6 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come da procedura (3) passo dopo passo si ottiene lo stato finale come mostrato nell'immagine seguente.

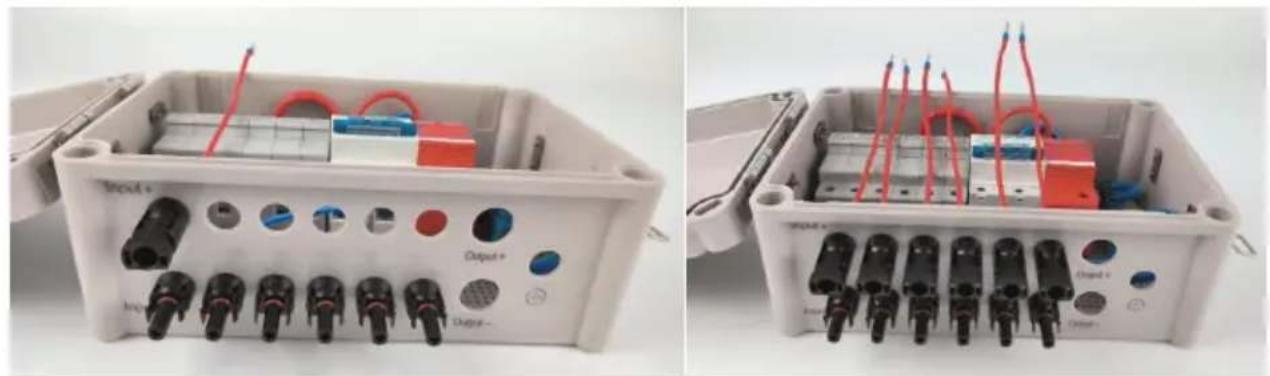

1. Cablaggio Ingresso+ Connettore femmina MC4 con cavo (13) Montare il cavo n. 1 nella posizione indicata nell'immagine 12, fissare con il dado; (14) Montare il resto dei cavi nella posizione indicata nella figura 13, fissare con il dado.

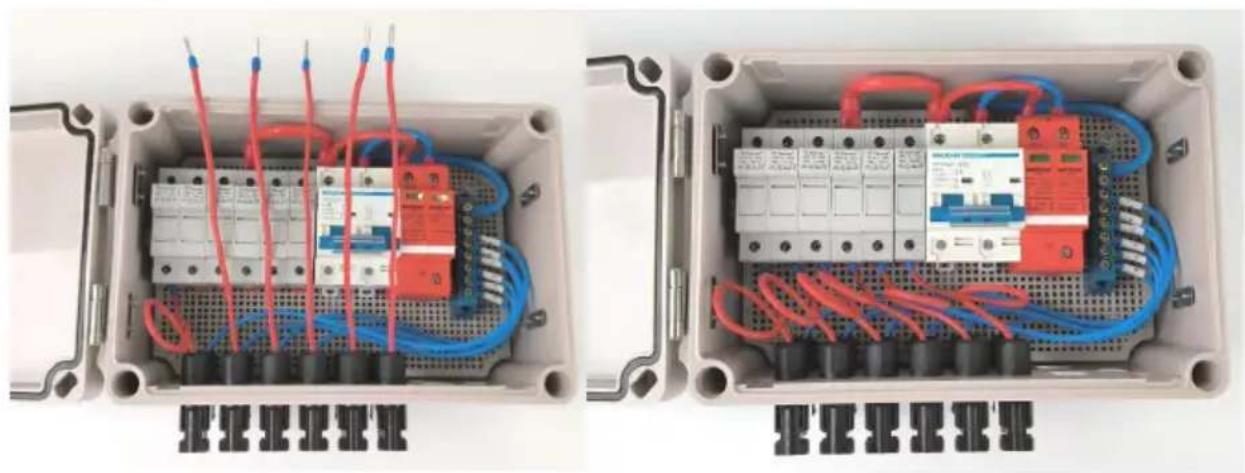

(15) Cablaggio del cavo n. 1 con il portafusibile n. 1, fissare la vite (portafusibile); (16) Collegando il resto dei cavi come da procedura (3) passo dopo passo si ottiene lo stato finale come mostrato nell'immagine seguente.

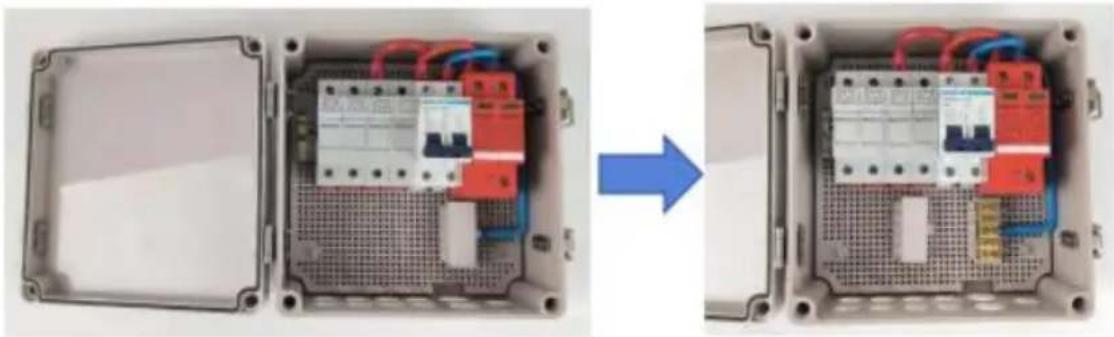

1. Montaggio dei pressacavi di uscita e del pressacavo di messa a terra (13) Montaggio di 2 pressacavi PG13.5 nelle 2 posizioni contrassegnate; (14) Montaggio di 1 pressacavo PG9 nella posizione contrassegnata, lo stato del terminale è come mostrato nella seguente immagine

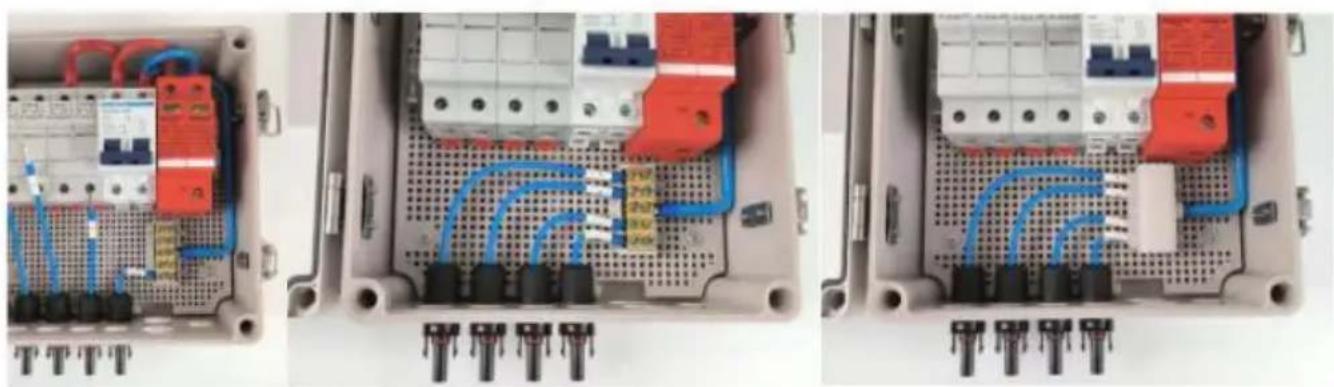

Suggerimenti: per la scatola combinatrice fotovoltaica a 4 vie, ecco alcuni passaggi diversi per il cablaggio del connettore maschio MC4 in ingresso con cavo rispetto alla scatola combinatrice fotovoltaica a 6 vie. Il resto del processo rimane invariato.

(4) del morsetto come segue:

(2) Montaggio di 4 connettori maschio MC4 in ingresso con cavo e fissaggio con dado seguendo la stessa procedura sopra descritta;

(15) Cablaggio del cavo n. 4 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come descritto nel processo (3) passo dopo passo, chiudere il coperchio del morsetto, lo stato finale è il seguente.

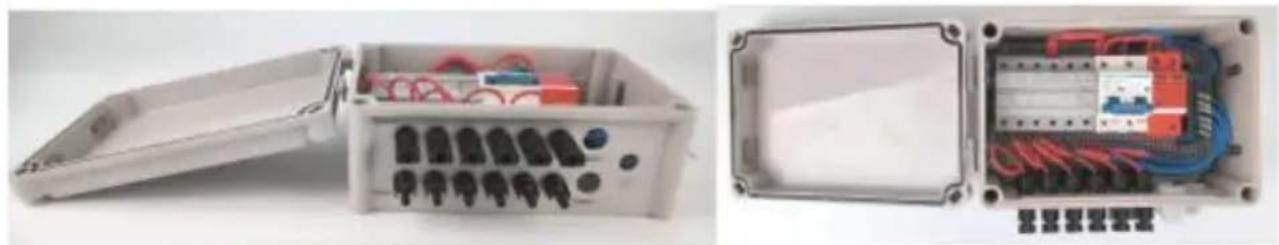

Installazione: Utilizzare viti abbinate per fissare 4 fibbie di montaggio sui fori sul lato posteriore della scatola. Gli utenti possono selezionare la posizione corretta per montare la scatola combinatrice sulla parete o su un pannello.

Connessione rapida

(10) Per migliorare la connessione di rapidità e convenienza, aprire il porta della scatola combinatrice, il filo di ingresso del pannello fotovoltaico è collegato al corrispondente terminale, prestare attenzione alla polarità positiva e negativa della linea di ingresso del vettore fotovoltaico.

(11) Il combinatore è un insieme indipendente di progettazione di ingresso/uscita del vettore fotovoltaico, attraverso un ragionevole collegamento di ingresso del vettore fotovoltaico, l'energia prodotta sarà in un modo indipendente per l'ingresso del controllore. (12) Quando gli utenti collegano il sistema, per favore assicurarsi che tutte le linee e le attrezzature siano affidabili.

Protezione da sovracorrente

Quando la corrente di ingresso del modulo fotovoltaico è troppo grande, il fusibile si romperà per protezione; inoltre, l'interruttore automatico miniatura può anche impedire al sistema di passare corrente troppo grande, avere funzione di protezione da sovracorrente.

È severamente proibito lavorare con fusibile bruciato; ispezione o sostituzione è necessaria prima che il fusibile venga spento dall'interruttore automatico di corrente continua; deve essere sostituito con il modello originale della stessa grandezza di fusibile.

Protezione da sovratensione

Quando la tensione di ingresso del modulo fotovoltaico è alta, il mini circuito interruttore si disconnetterà automaticamente, avere funzione di protezione da sovratensione.

Appendice

Garanzia di qualità

Il periodo di garanzia della qualità del prodotto è di 1 anno, salvo diversamente stipulato nel contratto.

Prova

I prodotti nel periodo di garanzia della qualità richiedono ai clienti di mostrare la fattura e la data di acquisto. Allo stesso tempo, il marchio del prodotto deve essere chiaramente visibile, altrimenti l'azienda ha il diritto di non riconoscere la garanzia.

Nelle seguenti situazioni, questa azienda ha il diritto di non riconoscere la garanzia della qualità:

1. Danni provocati dall'uomo all'attrezzatura.
2. Installazione e utilizzo errati.
3. Utilizzo dell'apparecchiatura oltre i parametri massimi consentiti.
4. Danni causati da condizioni ambientali anomale.
5. Condizioni di funzionamento ambientali molto negative non indicate in questo manuale.
6. Utilizzo al di fuori dei limiti specificati dalle norme internazionali pertinenti per l'installazione e l'uso.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support
