SP-HL-S252810-10A - Scatola elettrica Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Quadro di combinazione fotovoltaico
Marca	Vevor
Modello	SP-HL-S252810-10A
Numero di ingressi PV	6
Corrente massima per stringa PV	10 A
Calibro del fusibile per stringa	10 A
Sezione del cavo di ingresso	2,5 mm²
Numero di uscite	1
Corrente di uscita massima	60 A
Sezione del cavo di uscita	10 mm²
Tensione di uscita massima	500 VCC
Interruttore di uscita CC	Sì
Protezione contro le sovratensioni (SPD)	Sì, 40 kA, 2P DC500V
Grado di protezione	IP66
Intervallo di temperatura	-30 °C ~ +60 °C
Modalità di raffreddamento	Naturale
Materiale della scatola	Metallo (acciaio stagno)
Accessori forniti	Connettori MC4 maschio/femmina, pressacavi PG13.5/PG9, strumento MC4, kit di montaggio a parete
Funzioni di protezione	Sovracorrente, sovratensione, fulmine, controcorrente
Installazione	A parete con staffe di montaggio
Garanzia	1 anno
Conformità	CE, Parte 15 FCC

Domande frequenti - SP-HL-S252810-10A Vevor

Qual è il ruolo di un quadro di combinazione fotovoltaico?

Raggruppa più stringhe di pannelli solari in una singola uscita verso l'inverter, garantendo protezione contro sovracorrenti, sovratensioni e fulmini.

Come installare il quadro SP-HL-S252810-10A?

Fissare la scatola al muro utilizzando le staffe di montaggio fornite. Collegare gli ingressi PV tramite i connettori MC4 rispettando le polarità. Collegare l'uscita all'inverter. Assicurarsi che la messa a terra sia corretta (cavo ≥2,5mm²).

Qual è il calibro dei fusibili utilizzati?

Per questo modello, ogni stringa PV è protetta da un fusibile da 10A. Sostituire solo con lo stesso calibro.

Posso usare questo quadro con pannelli solari da 15A?

No, la corrente massima per stringa è di 10A. Una corrente superiore potrebbe danneggiare il fusibile. Utilizzare pannelli la cui corrente di cortocircuito non superi 10A.

Come eseguire il cablaggio degli ingressi?

Collegare i connettori maschi MC4 (cavi positivi) ai portafusibili e i connettori femmina (cavi negativi) alla morsettiera negativa. Seguire lo schema di cablaggio fornito nelle istruzioni.

Cosa fare se l'interruttore scatta?

Verificare che non ci siano sovracorrenti o cortocircuiti. Riarmare l'interruttore dopo aver risolto il problema. Se lo scatto persiste, contattare un professionista.

Questo quadro è stagno?

Sì, ha un grado di protezione IP66, che lo protegge da polveri e getti d'acqua potenti.

Quali accessori sono inclusi nella confezione?

Il quadro, 6 connettori maschi MC4 con cavo, 6 connettori femmina MC4 con cavo, 2 pressacavi PG13.5, 1 pressacavo PG9, 1 strumento MC4, un kit di montaggio a parete e un manuale.

Posso collegare meno di 6 stringhe PV?

Sì, gli ingressi non utilizzati devono essere isolati. Si consiglia di tappare i connettori non utilizzati con tappi stagni.

Quali precauzioni di sicurezza prendere?

L'installazione deve essere eseguita da un professionista. Spegnere l'alimentazione prima di qualsiasi intervento. Non toccare i fusibili sotto tensione. Rispettare le polarità e i calibri dei fusibili.

MANUALE UTENTE SP-HL-S252810-10A Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

QUADRO COMBINATORE FOTOVOLTAICO

Modello: SP-HL-S252310-15A

Codice articolo: SP-HL-S252810-10A

Codice articolo: SP-HL-S252810-15A

	Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norm Il funzionamento è soggetto alle due condizioni seguenti Questo dispositivo non può causare interferenze dannose (2) Questo dispositivo deve accettare qualsiasi interferen ricevuta, comprese le interferenze che possono causare funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone d spazzatura barrato indica che il prodotto richiede la rad differenziata dei rifiuti nell'Unione Europea. Ciò si applico prodotto e a tutti gli accessori contrassegnati con questi simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devone essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Per utilizzare al meglio il prodotto, leggere attentamente le seguenti istruzioni simboliche:

L'identificazione di questo simbolo per operazioni informali potrebbe essere pericolosa per la sicurezza degli utenti o potrebbe causare gravi danni all'hardware.

Prima dell'installazione, leggere attentamente questo manuale.

Per tutte le operazioni e i collegamenti delle linee è necessario il coinvolgimento di personale professionale.

Si prega di prestare attenzione alla sicurezza delle persone e delle attrezzature.

Si prega di notare che l'ingresso del pannello fotovoltaico ha polarità positiva e negativa, e la potenza delle polarità positiva e negativa.

Durante l'installazione o il collegamento dei moduli fotovoltaici, si prega di notare che i moduli fotovoltaici hanno alta tensione, evitare di produrre shock pericolosi.

Assicurarsi che il collegamento di fissaggio sia corretto; per l'utente che utilizza cablaggio improprio o la perdita causata da instabilità, la società Vevor non si assume alcuna responsabilità.

Introduzione al prodotto

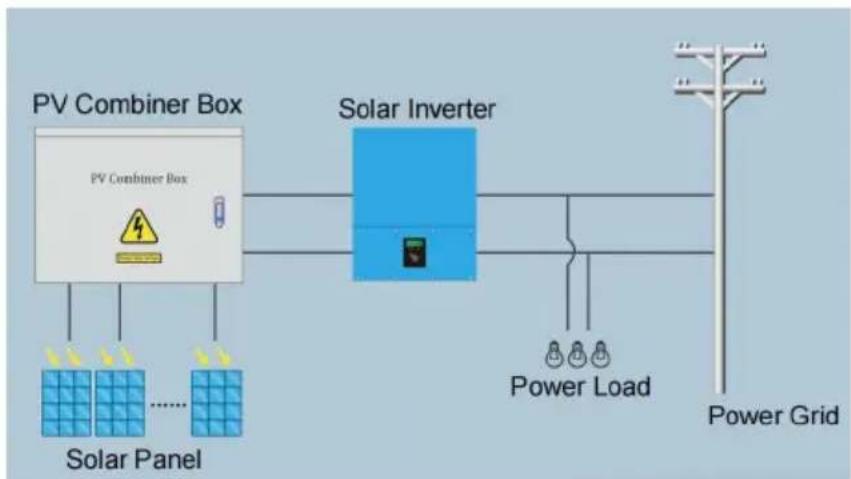

Sistema di generazione di energia fotovoltaica, al fine di ridurre i cavi di collegamento tra il modulo fotovoltaico e l'inverter, una manutenzione

conveniente, ridurre le perdite e migliorare la sicurezza e l'affidabilità (prodotto, generalmente richiedono nel modulo fotovoltaico e nell'inverter aggiunti dispositivi di confluenza.

La scatola di giunzione fotovoltaica, oltre ad avere la funzione di bus fotovoltaico esterno, deve anche essere dotata di un contrattacco di corrente, protezione da sovracorrente, protezione da sovratensione, protezione da fulmini e una serie di funzioni di protezione perfette.

Questa azienda produce la scatola di giunzione fotovoltaica con i vari requisiti funzionali sopra indicati e la rete fotovoltaica (FV), dall'inverter tipo rete che supporta l'uso, può formare un insieme completo di soluzioni per sistemi di generazione di energia fotovoltaica.

Selezionando la scatola di giunzione fotovoltaica, l'utente può, in base all'intervallo di tensione di ingresso dell'inverter back-end, alla dimensione della potenza di uscita, a un certo numero di specifiche della stessa serie di moduli fotovoltaici, coordinare la serie di moduli fotovoltaici in composizione parallela, accedere alla scatola di giunzione fotovoltaica (vedere Figura 1) bus, quindi dopo il controllo dell'interruttore automatico e la protezione del dispositivo di protezione contro i fulmini, l'uscita viene utilizzata dall'inverter di livello.

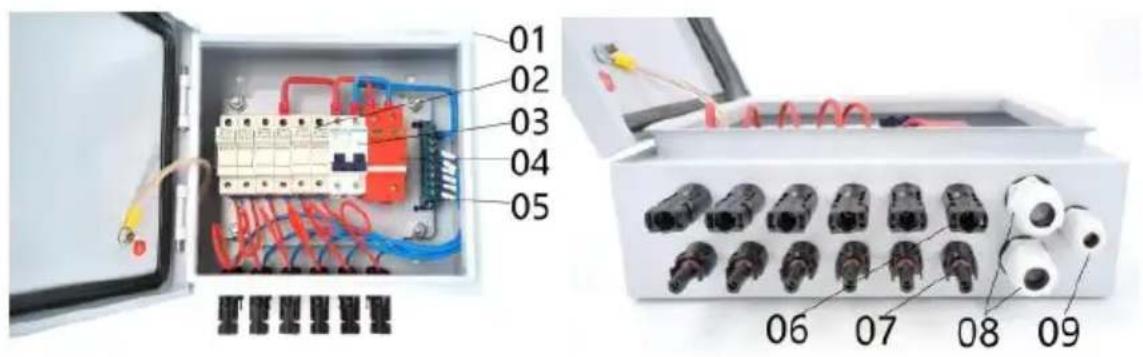

La figura 2 mostra le parti correlate e le relative specifiche.

Figura 1

Figura 2

01---Scatola di metallo impermeabile

02---4 pezzi/6 pezzi Portafusibile DC500V con fusibile 10/15A

Interruttore magnetotermico 03--- 63A/ 125A 2P DC500V

04--- SU6-40KA 2P DC500V SPD

05---Barra neutra

06---4 pezzi/6 pezzi connettore femmina solare

07---4 pezzi/6 pezzi connettore solare maschio

08---2 pezzi Pressacavo PG16 in uscita

Pressacavo PG9 di messa a terra

Modello	SP-HL-S252310-15A	Codice articolo: SP-HL-S252810-10A	Codice articolo SP-HL-S252810-15A
Numeri di input dell'array fotovoltaico	4	6	6
Corrente massima del singolo array FV	15A	10A	15A
Fusibile singolo per array fotovoltaico	15A	10A	15A
Dimensioni del singolo filo del pannello fotovoltaico	2,5 millimetr 2
Numeri di output	1
Corrente di uscita massim	60A	60A	90A
Dimensioni del filo di usc	10 millimetri2	1 0 millimetri2	1 6 millimetri2
Tensione massima di usc	500 VCC
Interruttore automatico di uscita CC	sì
Livello di protezione	Tipo di protezione IP66
Intervallo di temperatura	- 30°C ~ +60°C
Metodo di raffreddamento	Naturale raffreddamento
Protezione SPD	sì
Dimensioni del filo di terr	≥ 2,5 mm2

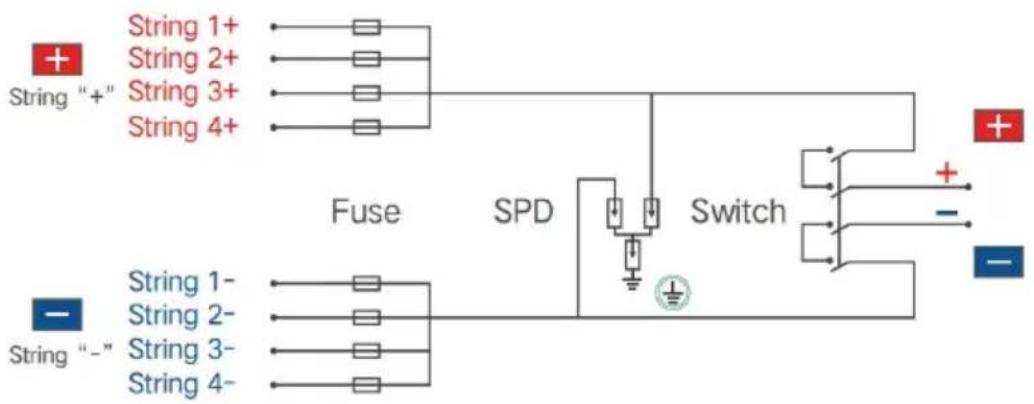

SP-HL-S252310-15A Schema elettrico della scatola combinatrice fotovoltaica con 4 ingressi e 1 uscita come segue:

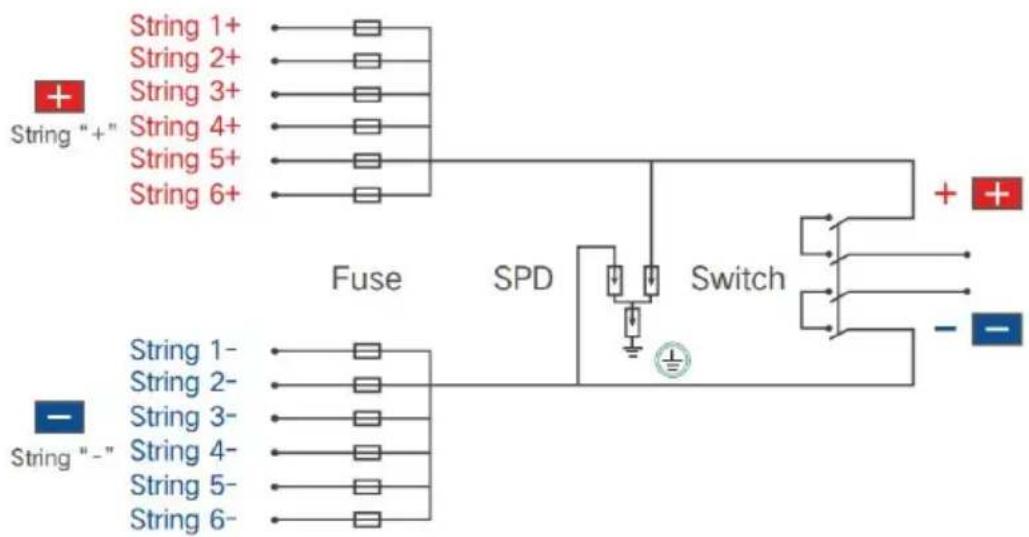

SP-HL-S252810-10A e SP-HL-S252810-15A Schema elettrico della scatola combinatrice fotovoltaica con 6 ingressi e 1 uscita come segue:

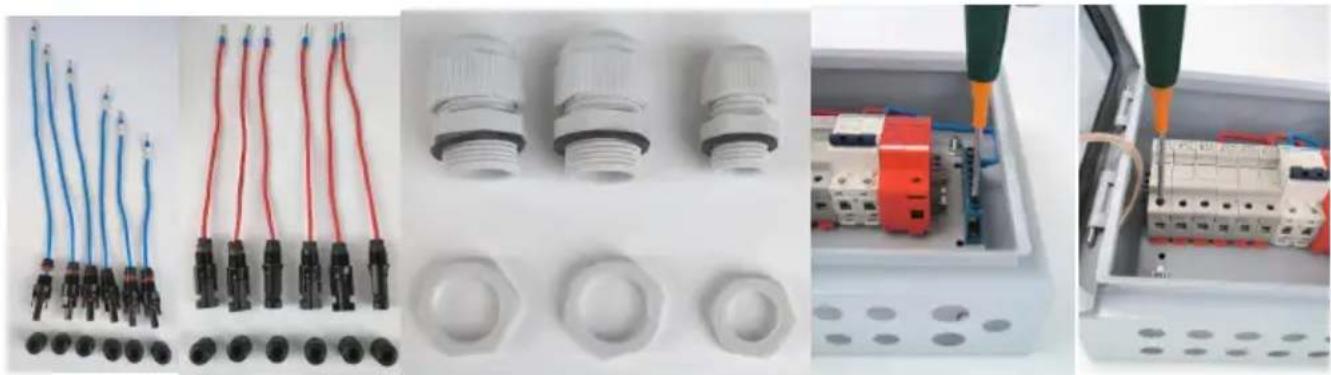

1. Elenco degli accessori:

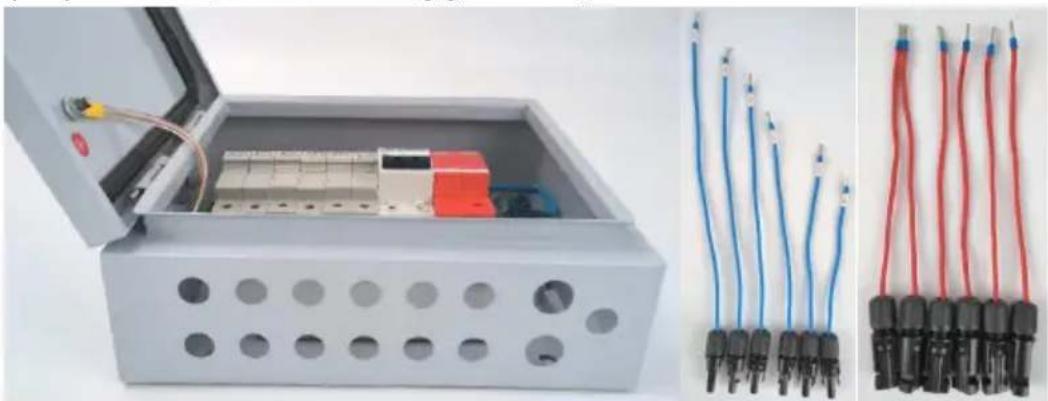

(25) Scatola combinatrice fotovoltaica semi-finita --- 1 pz; (26) Ingresso: connettore maschio MC4 con cavo: 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo ha una lunghezza diversa, ogni cavo ha un'etichetta numerata, nota per distinguerli.

(27) Connettore femmina MC4 di ingresso + con cavo ---- 4 pezzi (per scatola combinatrice fotovoltaica a 4 vie) / 6 pezzi (per scatola combinatrice fotovoltaica a 6 vie); Suggerimenti: ogni cavo mantiene la stessa lunghezza.

(28) Uscita + pressacavo PG13.5 -- 1 pz; (29) Uscita: pressacavo PG13.5: 1 pz. (30) Pressacavo PG9 di messa a terra: 1 pz. (31) Strumento MC4 --- 1 pz; (32) Staffe per montaggio a parete --- 1 set;

(16) Ingresso allentato - Dado di montaggio del connettore femmina MC4 (17) del connettore femmina MC4 Input+ allentato; (18) dei pressacavi allentati da 3 pezzi; (19) dei morsetti allentati, assicurarsi che il seguente processo di cablaggio sia facile da risolvere; (20) dei portafusibili allentati, assicurarsi che il seguente processo di cablaggio sia facile da risolvere;

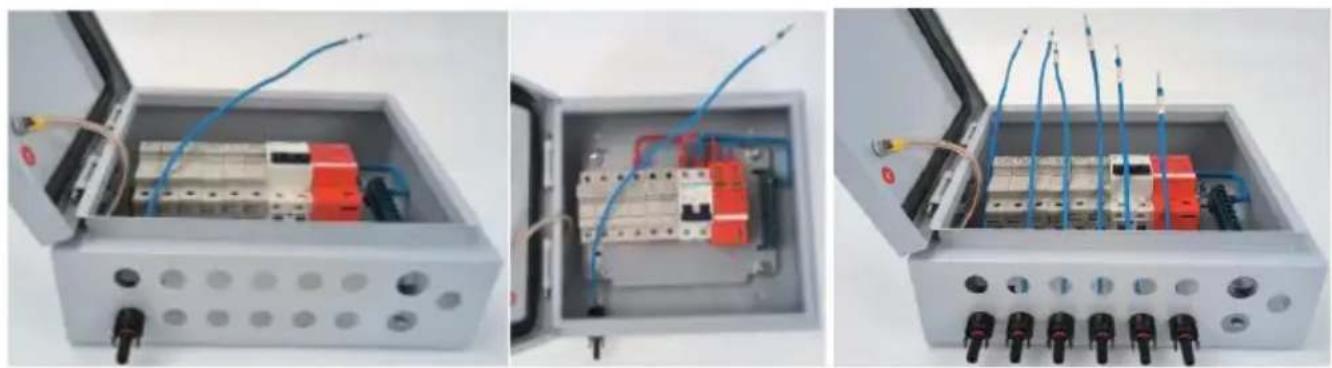

18. Ingresso cablaggio: connettore maschio MC4 con cavo

(13) Montare il cavo n. 1 nella posizione indicata nell'immagine 8, fissare con il dado; (14) Montare il resto dei cavi nella posizione mostrata nell'immagine 9, fissare con il dado. Il numero dei cavi da sinistra a destra sarà dal 6;

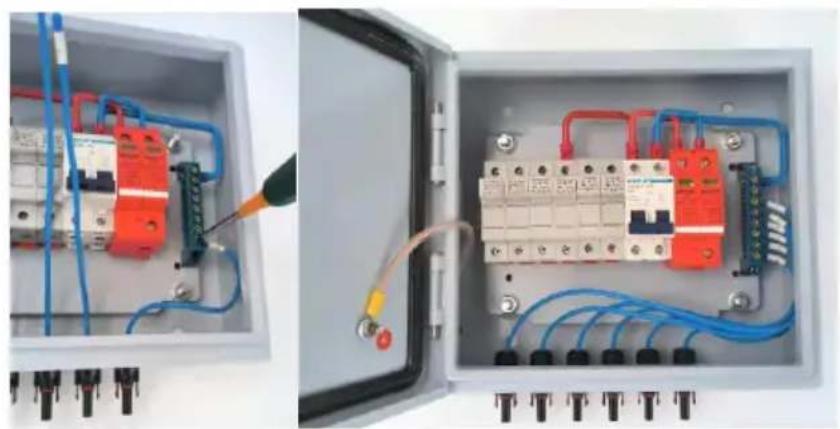

(15) Cablaggio del cavo n. 6 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come da procedura (3) passo dopo passo si ottiene lo stato finale come mostrato nell'immagine seguente.

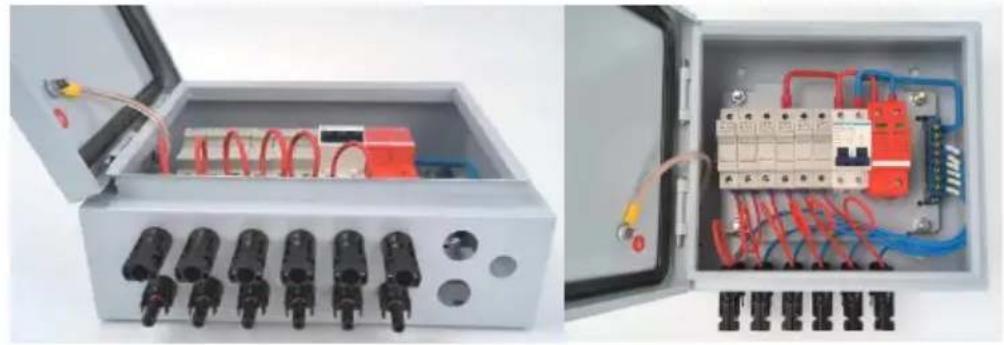

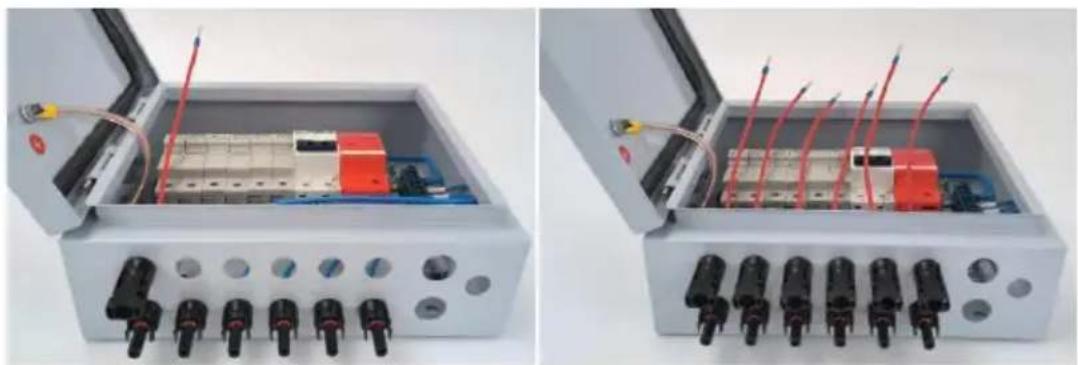

1. Cablaggio Ingresso+ Connettore femmina MC4 con cavo

(13) Montare il cavo n. 1 nella posizione indicata nell'immagine 12, fissare con il dado;

(14) Montare il resto dei cavi nella posizione indicata nella figura 13, fissare con il dado.

(15) Cablaggio del cavo n. 1 con il portafusibile n. 1, fissare la vite (portafusibile);

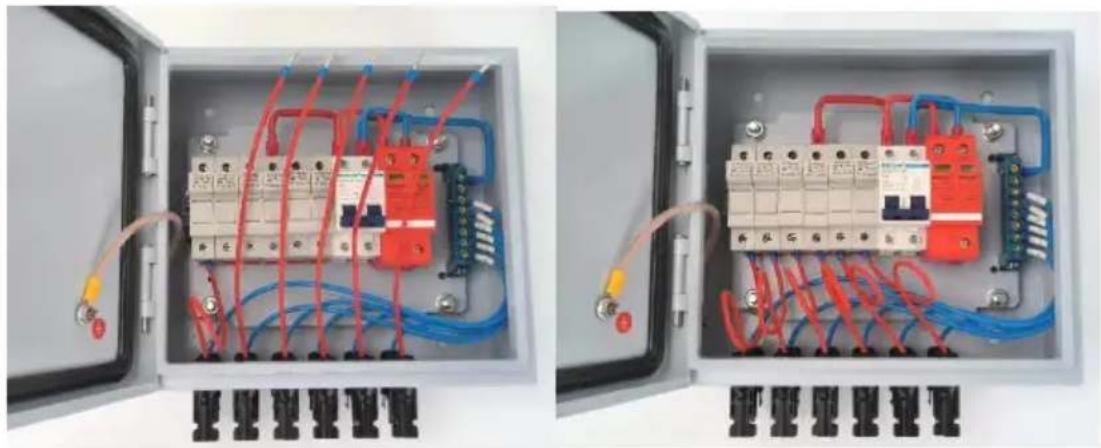

(16) Collegando il resto dei cavi come da procedura (3) passo dopo passo,

si ottiene lo stato finale come mostrato nell'immagine seguente.

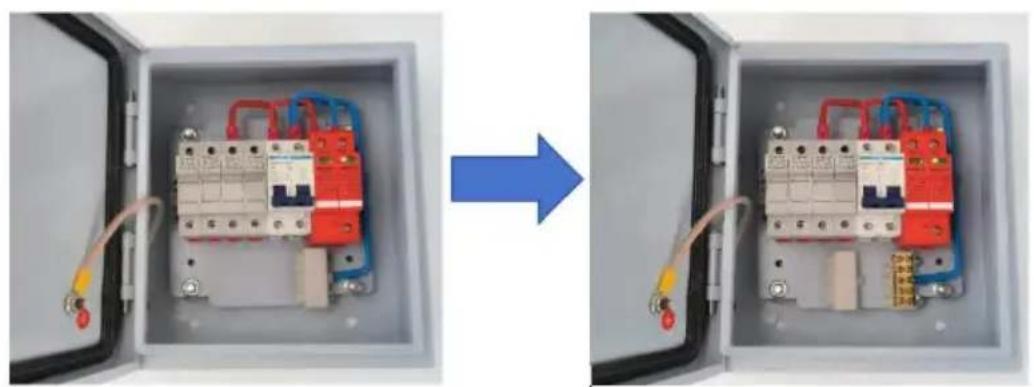

1. Montaggio dei pressacavi di uscita e del pressacavo di messa a terra. (13) Montaggio di 2 pressacavi PG13.5 nelle 2 posizioni contrassegnate; (14) Montaggio di 1 pressacavo PG9 nella posizione contrassegnata, lo stato del terminale è come mostrato nella seguente immagine.

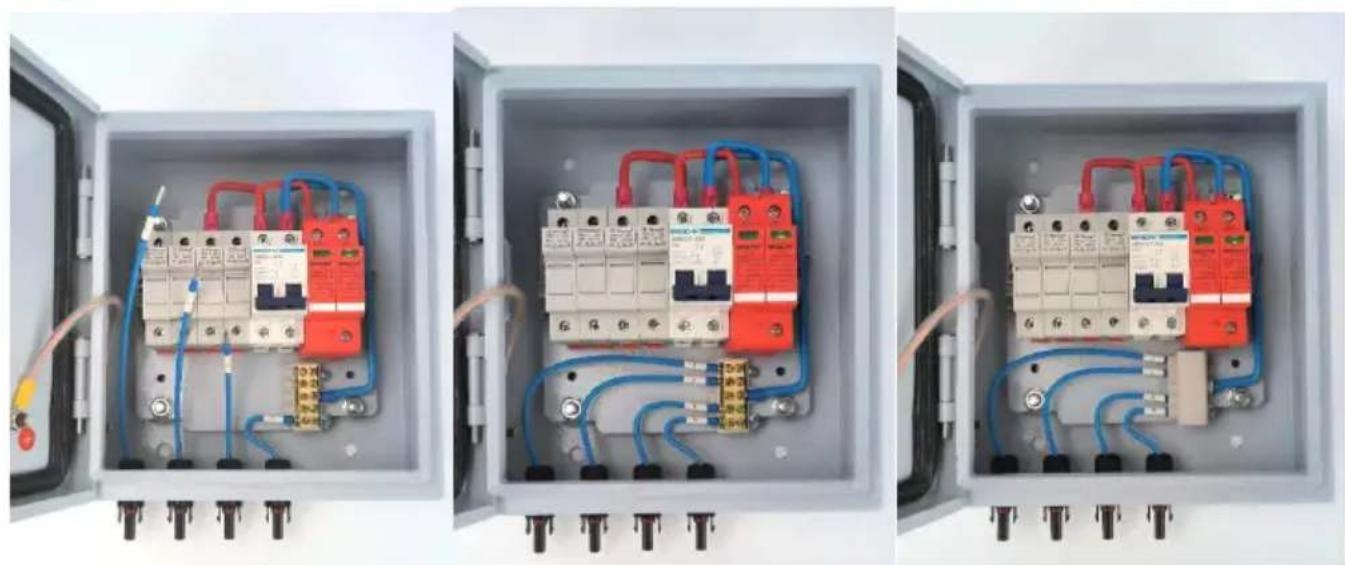

Suggerimenti: per la scatola combinatrice fotovoltaica a 4 vie, ci sono passaggi diversi per il cablaggio del connettore maschio MC4 in ingresso con cavo rispetto alla scatola combinatrice fotovoltaica a 6 vie. Il resto del processo rimane invariato.

(4) del morsetto come segue:

(2) Montaggio di 4 connettori maschio MC4 in ingresso con cavo e fissaggio con dado seguendo la stessa procedura sopra descritta;

(15) Cablaggio del cavo n. 4 con posizione del morsetto n. 1; (16) Collegando il resto dei cavi come descritto nel processo (3) passo dopo passo, chiudere il coperchio del morsetto, lo stato finale è il seguente.

Installazione: Utilizzare viti abbinate per fissare 4 fibbie di montaggio sui fori sul lato posteriore della scatola. Gli utenti possono selezionare la posizione corretta per montare la scatola combinatrice sulla parete o su un pannello.

Connessione rapida

(10) Per migliorare la connessione di rapidità e convenienza, usare chiave per aprire il porta della scatola combinatrice, il filo di ingresso del pannello fotovoltaico è collegato al corrispondente terminale, prestare attenzione alla connessione di polarità positiva e negativa della linea di ingresso del vettore fotovoltaico.

(11) Il combinatore è un indipendente insieme di progettazione di ingresso/uscita del vettore fotovoltaico, attraverso un ragionevole collegamento di ingresso del vettore fotovoltaico, la produzione di energia sarà in un modo che incontra un modo indipendente di ingresso del controllore ed è usato.

(12) Quando gli utenti collegano il sistema, per favore assicurarsi che tutte le linee e le attrezzature siano affidabili.

Protezione da sovracorrente

Quando la corrente di ingresso del modulo fotovoltaico è troppo grande, il fusibile si romperà per protezione; Inoltre, l'interruttore automatico miniatura può anche impedire al sistema di passare corrente troppo grande, avere funzione di protezione da sovracorrente.

È rigorosamente proibito lavorare in tensione. Prima di sostituire il fusibile, è necessario spegnere l'interruttore automatico di corrente continua.

sostituito con il modello originale dello stesso grandezza fusibile .

Protezione da sovratensione

Quando la tensione di ingresso del modulo fotovoltaico è alta, l'interruttore automatico miniaturizzato si disconnetterà automaticamente, avendo una funzione di protezione da sovratensione.

Appendice

Garanzia di qualità

Il periodo di garanzia della qualità del prodotto è di 1 anno, salvo diversamente stipulato nel contratto.

Prova

I prodotti nel periodo di garanzia della qualità richiedono ai clienti di mostrare la fattura e la data di acquisto. Allo stesso tempo, il marchio del prodotto deve essere chiaramente visibile, altrimenti l'azienda avrà il diritto di non fornire la garanzia di qualità.

Nella seguente situazione, questa azienda ha il diritto di non richiedere la garanzia della qualità:

1. Danni provocati dall'uomo all'attrezzatura
2. Installazione e utilizzo errati
3. Quando si utilizzano parametri oltre i limiti massimi richiesti dall'apparecchiatura;
4. Danni anormali causati dall'ambiente naturale;
5. Oltre a quanto indicato in questo manuale, sono presenti condizioni di funzionamento ambientali molto negative;
6. Oltre alle norme internazionali pertinenti specificate nell'installazione e nell'uso della gamma.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
