Producttype	PV-combinatiekast
Merk	Vevor
Model	SP-HL-S252810-10A
Aantal PV-ingangen	6
Maximale stroom per PV-keten	10 A
Zekeringwaarde per keten	10 A
Ingangsdraaddoorsnede	2,5 mm²
Aantal uitgangen	1
Maximale uitgangsstroom	60 A
Uitgangsdraaddoorsnede	10 mm²
Maximale uitgangsspanning	500 VDC
DC-uitgangsautomaat	Ja
Overspanningsbeveiliging (SPD)	Ja, 40 kA, 2P DC500V
Beschermingsgraad	IP66
Temperatuurbereik	-30 °C ~ +60 °C
Koelmodus	Natuurlijk
Behuizingsmateriaal	Metaal (waterdicht staal)
Meegeleverde accessoires	Mannelijke/vrouwelijke MC4-connectoren, PG13.5/PG9-kabelwartels, MC4-gereedschap, wandmontageset
Beveiligingsfuncties	Overstroom, overspanning, bliksem, tegenstroom
Installatie	Aan de wand met montagebeugels
Garantie	1 jaar
Conformiteit	CE, deel 15 FCC

Veelgestelde vragen - SP-HL-S252810-10A Vevor

Wat is de rol van een PV-combinatiekast?

Het voegt meerdere zonnepaneelketens samen in één uitgang naar de omvormer, terwijl het bescherming biedt tegen overstroom, overspanning en bliksem.

Hoe installeer ik de SP-HL-S252810-10A kast?

Bevestig de kast aan de muur met de meegeleverde montagebeugels. Sluit de PV-ingangen aan via de MC4-connectoren met inachtneming van de polariteiten. Verbind de uitgang met de omvormer. Zorg voor een correcte aarding (draad ≥2,5mm²).

Wat is de waarde van de gebruikte zekeringen?

Voor dit model wordt elke PV-keten beveiligd door een zekering van 10A. Alleen vervangen door dezelfde waarde.

Kan ik deze kast gebruiken met zonnepanelen van 15A?

Nee, de maximale stroom per keten is 10A. Een hogere stroom kan de zekering beschadigen. Gebruik panelen waarvan de kortsluitstroom niet hoger is dan 10A.

Hoe voer ik de bedrading van de ingangen uit?

Sluit de mannelijke MC4-connectoren (positieve kabels) aan op de zekeringhouders en de vrouwelijke connectoren (negatieve kabels) op de negatieve aansluitstrip. Volg het bedradingsschema in de handleiding.

Wat te doen als de automaat uitschakelt?

Controleer of er geen overstroom of kortsluiting is. Zet de automaat weer aan nadat het probleem is opgelost. Als het uitschakelen aanhoudt, neem dan contact op met een professional.

Is deze kast waterdicht?

Ja, het heeft een IP66-beschermingsgraad, wat beschermt tegen stof en krachtige waterstralen.

Welke accessoires zitten er in de verpakking?

De kast, 6 mannelijke MC4-connectoren met kabel, 6 vrouwelijke MC4-connectoren met kabel, 2 PG13.5-kabelwartels, 1 PG9-kabelwartel, 1 MC4-gereedschap, een wandmontageset en een handleiding.

Kan ik minder dan 6 PV-ketens aansluiten?

Ja, ongebruikte ingangen moeten worden geïsoleerd. Het wordt aanbevolen om ongebruikte connectoren af te sluiten met waterdichte doppen.

Welke veiligheidsmaatregelen moet ik nemen?

De installatie moet door een professional worden uitgevoerd. Schakel de stroom uit voor elke ingreep. Raak geen zekeringen aan onder spanning. Houd rekening met de polariteiten en zekeringwaarden.

GEBRUIKSAANWIJZING SP-HL-S252810-10A Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. werking is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewer werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniso apparaten.

Om het product beter te kunnen gebruiken, lees dan de volgende instructies symbool:

Deze symboolidentificatie voor informele bediening gevaarlijk zijn voor de veiligheid van gebruikers aanzienlijke schade aan de hardware veroorzaken

Lees voor gebruik eerst deze handleiding.

Alle handelingen en lijnverbindingen worden uitge door een professioneel persoon.

WAARSCHUWING !

Let op de veiligheid van uzelf en uw apparatuu

WAARSCHUWING!

Houd er rekening mee dat de ingang van de fotovoltaïsche array positief en negatieve polariteit de totale uitvoer van de positieve en negatieve polariteit.

WAARSCHUWING !

Installatie of verbinding pv modules , let op pvmodulen hoog spanning , vermijden schok veroorgevaar .

WAARSCHUWING !

Zorg ervoor dat de verbinding van de bevestigin de gebruiker om onjuiste of kabel bedrading te gebruiken het verlies veroorzaakt door onstabiele, vevor bedrijf aanvaardt geen enkele verantwoordelijkheid.

Product Introduction

Fotovoltaïsch energieopwekkingssysteem, om de hoeveelheid

fotovoltaïsche modules en omvormers tussen de verbindingskabels te verminderen, gemakkelijk onderhoud, vermindering van het verlies en verbetering van de veiligheid en betrouwbaarheid van het product, vereisen over het algemeen dat de fotovoltaïsche modules en omvorm worden toegevoegd tussen het samenvloeiingsapparaat.

Naast de functie van een PV-bus buiten, moet een fotovoltaïsche aansluitdoos ook een stroomonderbreker, overstroombeveiliging, overspanningsbeveiliging, bliksembeveiliging en een reeks perfecte beschermingsfuncties hebben.

Dit bedrijf produceert de fotovoltaïsche aansluitdoos met de hierboven genoemde verschillende functionele vereisten en een fotovoltaïsch (PV) net, van een netwerktype omvormer die het gebruik ondersteunt en een complete set van fotovoltaïsche stroomopwekkingssystemen kan vormen. Selecteer een fotovoltaïsche aansluitdoos, de gebruiker kan op basis v het ingangsspanningsbereik van de back-endomvormer, het uitgangsvermogen, een bepaald aantal specificaties van dezelfde PV-moduleserie, parallelle samenstelling van de PV-moduleserie coördinaattoegang tot de fotovoltaïsche aansluitdoos (zie Afbeelding 1) bus, en vervolgens na de besturing van de stroomonderbreker en de bescherming van het bliksemafleiderapparaat na de uitgang voor gebruik op niveauomvormer.

Figuur 2 toont de bijbehorende onderdelen en hun specificaties.

Figuur 1

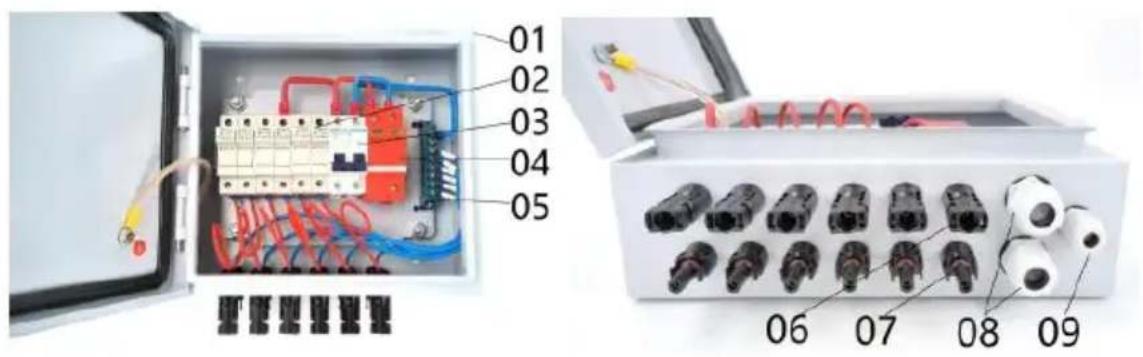

Figuur 2

01---Waterdichte metalen doos

02---4st/6st DC500V zekeringhouder met 10/15A zekering

03--- 63A/ 125A 2P DC500V MCB

04--- SU6-40KA 2P DC500V SPD

05---Neutrale balk

06---4st/6st Zonne-vrouwelijke connector

07---4st/6st Zonne-mannelijke connector

08---2 stuks Uitgang PG16 Kabelwartel

09---Aarding PG9 Kabelwartel

Production Specification

Model	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-array-invoernummers	4	6	6
Maximale stroom van een enkele PV-array	15A	10A	15A
Enkele PV-array-zekering	15A	10A	15A
Enkele PV-array-draadmaat	2,5mm2
Uitvoernummers	1
Maximale uitgangsstroom	60A	60 Een	90A
Uitgangsdraadmaat	10mm2	10mm2	16mm2
Maximale uitgangsspanning	500 V DC
DC-uitgangsstroomonderbreker	Ja
Beschermingsniveau	IP-adres 6 6
Temperatuurbereik	- 30°C ~ +60°C
Koelende manier	Natuurlijk koeling
SPD-beveiliging	Ja
Afmeting aardingsdraad	≥ 2,5mm2

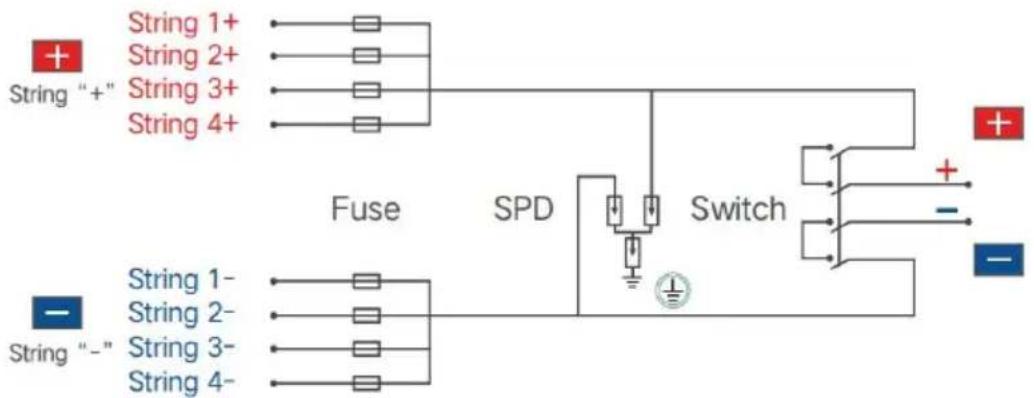

SP-HL-S252310-15A Bedradingsschema van de PV-combinerbox met 4 ingangen en 1 uitgang als volgt:

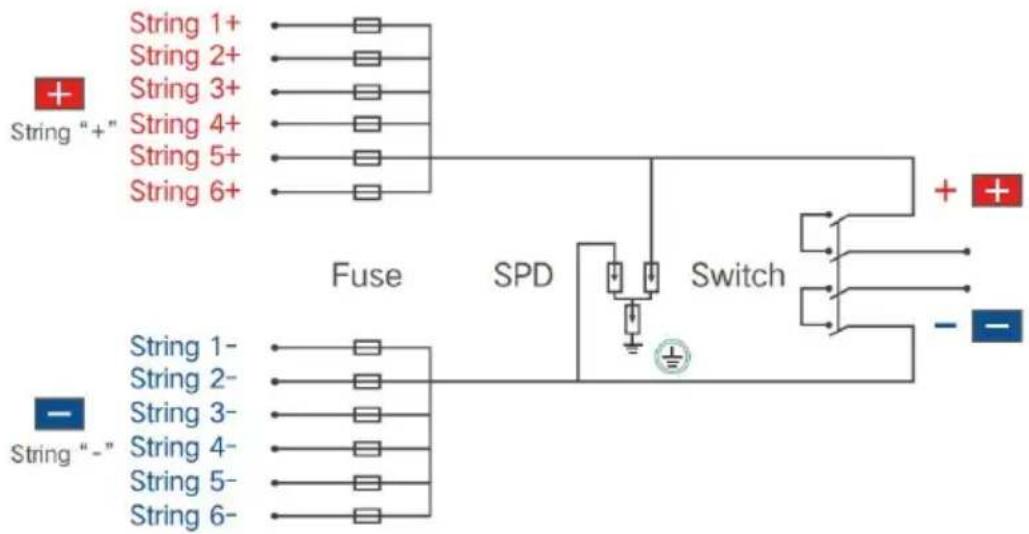

SP-HL-S252810-10A en SP-HL-S252810-15A Bedradingsschema van de PV-combinerbox met 6 ingangen en 1 uitgang als volgt:

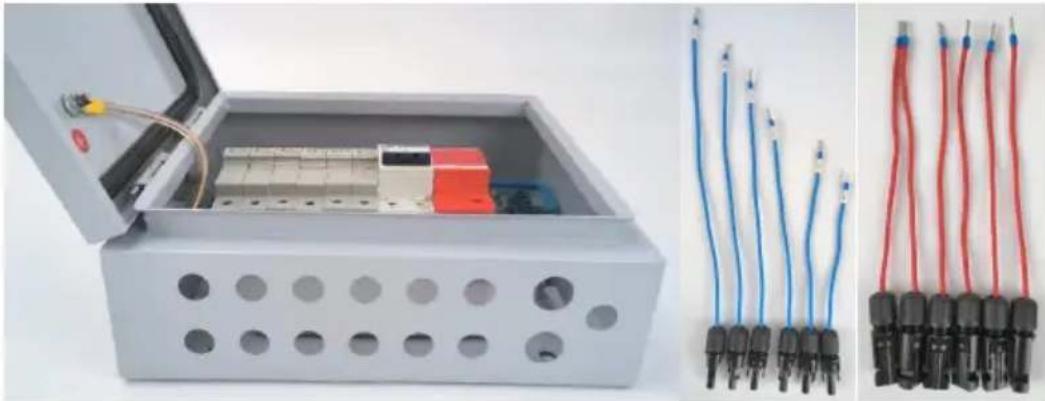

1. Lijst met accessoires:

(49)half afgewerkte PV-combinerbox---1st;
(50)Ingang - MC4 mannelijke connector met kabel ---- 4 stuks (voor 4 PV-combinerbox) / 6 stuks (voor 6-weg PV-combinerbox); Tips: elke ka heeft een andere lengte, er zit een nummerlabel op elke kabel, let o onderscheid te maken.
(51)Input+ MC4 vrouwelijke connector met kabel ---- 4 stuks (voor 4-w PV-combinerbox)/6 stuks (voor 6-weg PV-combinerbox); Tips: elke kabel heeft dezelfde lengte.
(52)Uitgang+ PG13.5 kabelwartel--1st;
(53)Uitgang - PG13.5 kabelwartel - 1 st.;
(54)Aardingskabelwartel PG9--1st;
(55)MC4-gereedschap---1st;
(56) Wandmontagebeugels in zak---1 set;

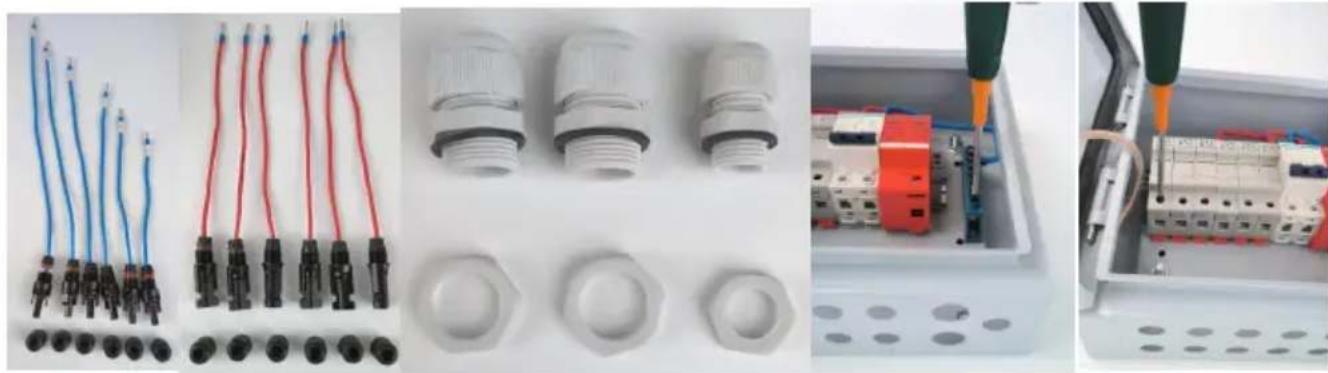

1. Voorbereidende werkzaamheden

(31)Losse invoer- MC4 vrouwelijke connector 's montagemoer;
(32)Losse montagemoer van de Input+ MC4 vrouwelijke connector;
(33)Losse 3 stuks kabelwartels ' montagemoer;
(34)van het aansluitblok, zorg ervoor dat het volgende bedradingsproceenvoudig te repareren is;
(35)Losse zekeringhouders ' ingang bevestigingsschroeven, zorg ervoor

dat het volgende bedradingsproces gemakkelijk te repareren is;

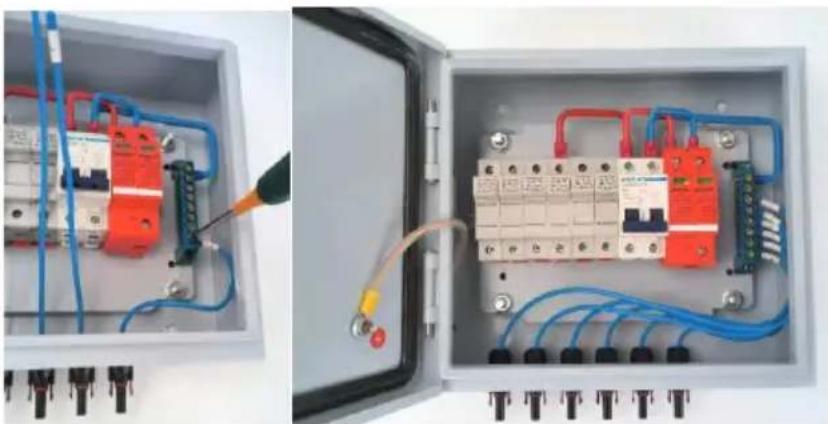

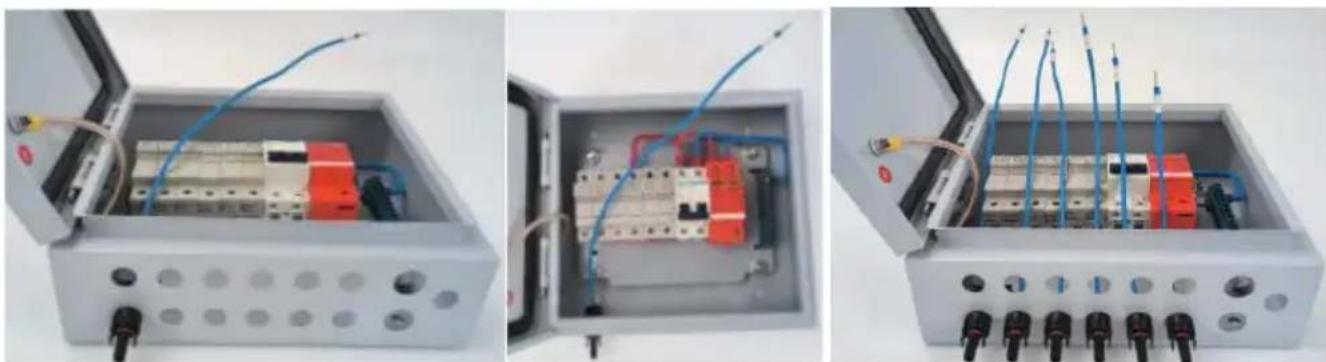

33.Bedrading Ingang - MC4 mannelijke connector met kabel

(25) Montage kabel nr. 1 op de afbeelding 8 toont de positie, bevestig een moer;
(26)Monteer de overige kabels op de positie die op afbeelding 9 is aangegeven en zet ze vast met een moer. De kabelnummers van lin naar rechts zijn: nr. 1-nr. 6;

(27)Bedrading nr. 6 kabel met aansluitblok positie nr. 1;
(28)Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in volgende afbeelding.

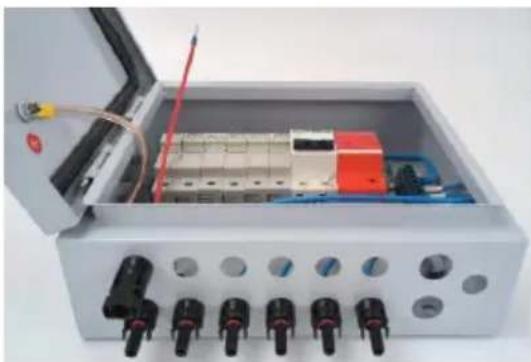

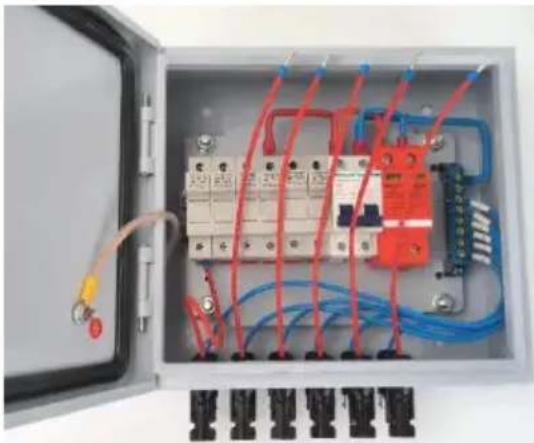

34.Bedrading Input+ MC4 vrouwelijke connector met kabel
(25) Montage kabel nr. 1 op de in afbeelding 12 getoonde positie, vastzetten met moer;
(26)Monteer de overige kabels op de positie die op afbeelding 13 is aangegeven en zet ze vast met een moer.

(27)Bedrading kabel nr. 1 met zekeringhouder nr. 1, bevestig de schro van de zekeringhouder;
(28)Het bedraden van de rest van de kabels gebeurt volgens het (3) proces, stap voor stap. De uiteindelijke status is zoals weergegeven in volgende afbeelding.

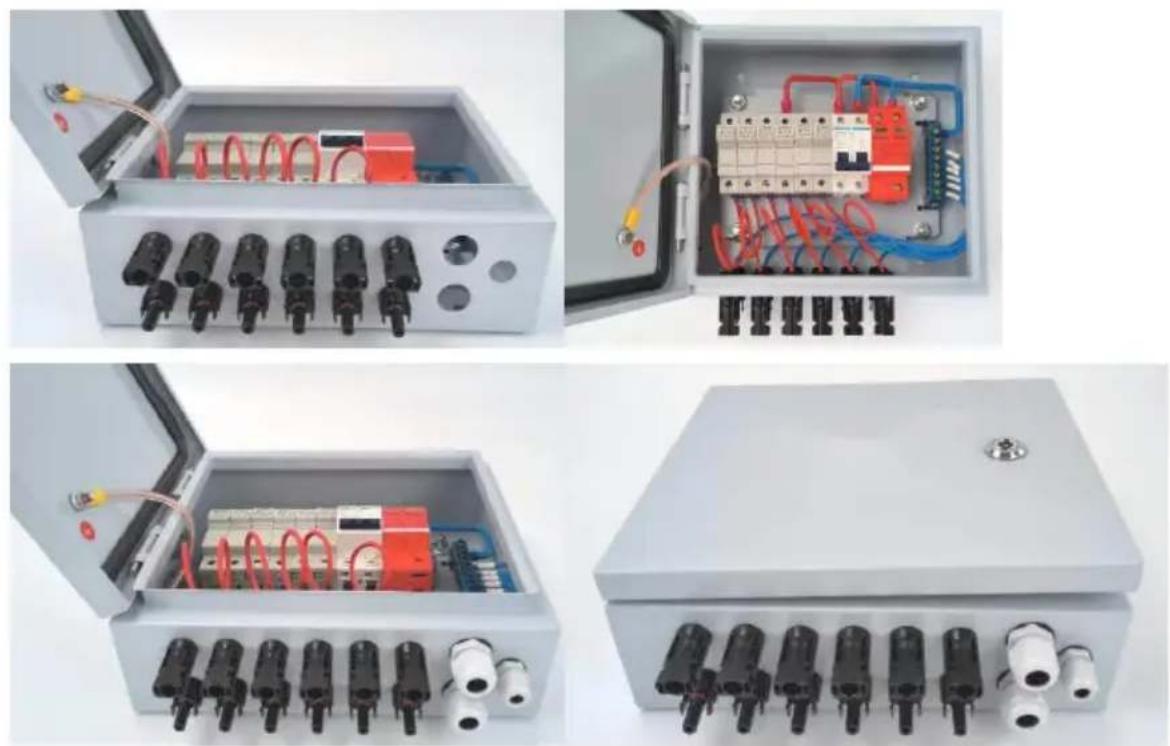

(25)Montage van 2 stuks PG13.5 kabelwartels op 2 gemarkeerde posit
(26)Montage van 1 PG9 kabelwartel op de gemarkeerde positie, de uiteindelijke status is zoals op de afbeelding te zien is

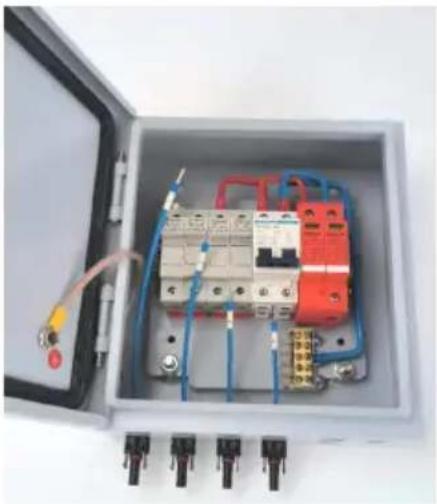

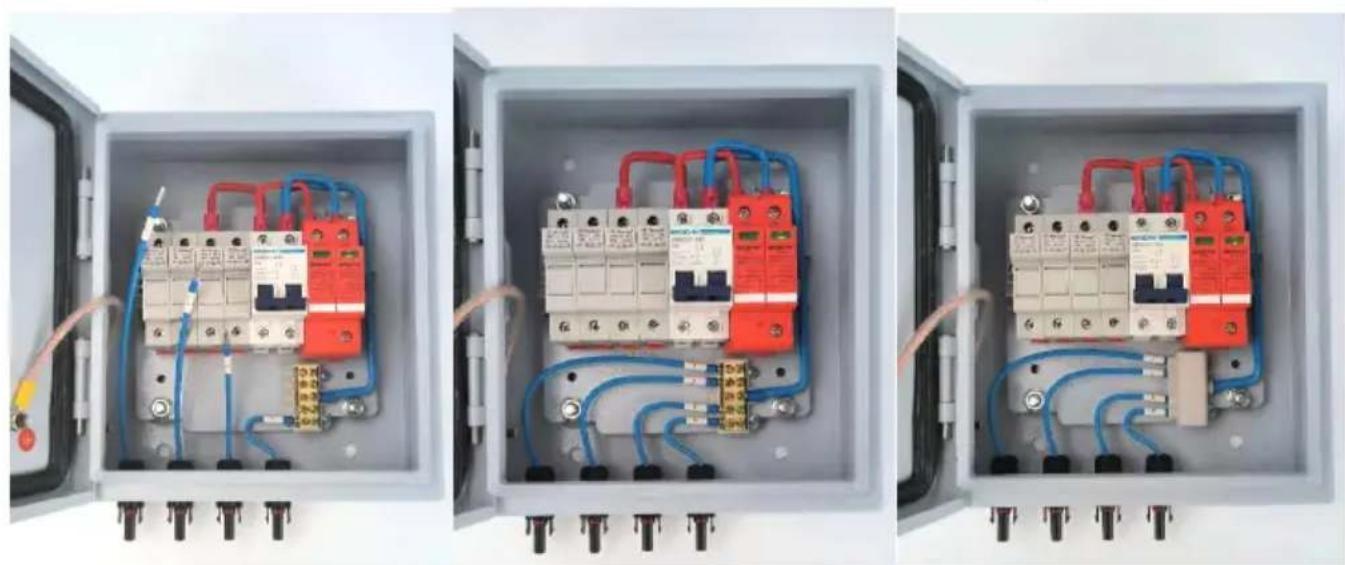

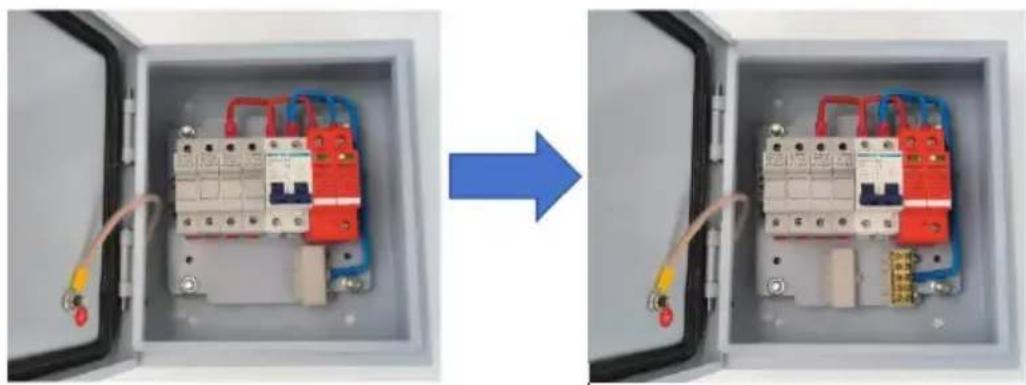

Tips: voor een 4-weg PV-combinerbox zijn hier enkele verschillende stappen voor het bedraden van de invoer - MC4 mannelijke connector kabel vergeleken met de 6-weg PV-combinerbox. De rest van het product blijft hetzelfde.

(7) van het aansluitblok als volgt:

(2)Monteer 4 stuks Input-MC4 mannelijke connector met kabel en beve met moer zoals hierboven beschreven;

(27)Bedrading nr. 4 kabel met aansluitblok positie nr. 1; (28)Sluit de rest van de kabels aan volgens het (3) proces, stap voc Sluit het deksel van het aansluitblok. De uiteindelijke status is als vol

Installatie: Met bijpassende schroeven worden 4 bevestigingsgespen op de 4 gaten aan de achterkant van de doos bevestigd. Gebruikers kur de juiste positie selecteren om de combinerbox op de muur of het p te monteren.

Snel verbinding

(19)Om te verbeteren de verbinding van snelheid En gemak, gebruik sleutel naar open de deur van de combinerbox, de ingangsdraad van fotovoltaïsche array is aangesloten op de overeenkomstige terminal,

betalen aandacht naar de fotovoltaïsch reeks invoer lijn van het positie. En negatief polariteit verbinding.

(20)De combineerder is een onafhankelijke een set van fotovoltaïsch re invoer / uitvoer ontwerp, door redelijk fotovoltaïsch reeks ingangsverbinding, uitvoer stroom zal een zijn manier, naar overeenkomst de ene manier onafhankelijk invoer regelaar is gebruikt

(21)Wanneer gebruikers verbinding systeem, alstublieft maken Zeker Dat alle de lijnen en uitrusting is betrouwbaar.

Overstroom bescherming

Wanneer de pv module invoer huidig is te groot, de samensmelter zullen pauze voor bescherming; In Bovendien kan een miniatuurstroomonderbreker ook voorkomen dat het systeem stroom verliest is te groot, hebben overstroom bescherming functie.

Het is strikt verboden naar werk in aanraken zekering, inspectie of vervanging is vereist v samensmelten zullen gelijkstroom stroomonderbreker uit; Moet vervangen worden door het originele model van dezelfde grootte samensmelten.

Wanneer de pv module invoer spanning is hoog, de miniatuur circbreker zal automatisch loskoppelen, hebben overspanning bescherming functie.

Appendix

Kwaliteitsborging

Deze productkwaliteitsborgingsperiode bedraagt 1 jaar, tenzij anders bepaald in de contractperiode van het contract.

Bewijs

Producten in de kwaliteitsborgingsperiode vereisen klanten om de producten te kopen tonen de factuur en datum. Tegelijkertijd moet het product van het handelsmerk duidelijk zichtbaar zijn, of het recht hebkom geen kwaliteitsborging te zijn.

In de volgende situatie heeft dit bedrijf het recht om geen kwaliteitsborging uit te voeren:

1. Door de mens veroorzaakte schade aan de apparatuur
2. Verkeerde installatie en gebruik
3. Bij gebruik van de maximale limietparameters die verder gaan dan apparatuurvereisten ;
4. Abnormale schade aan de natuurlijke omgeving ;
5. Verder zijn er in deze handleiding zeer slechte gebruiksomstandighe opgenomen;
6. Buiten de relevante internationale normen die zijn gespecificeerd in installatie en het gebruik van het bereik.
