Produkttyp	Photovoltaik-Kombinationskasten
Marke	Vevor
Modell	SP-HL-S252810-10A
Anzahl PV-Eingänge	6
Maximaler Strom pro PV-Strang	10 A
Sicherungswert pro Strang	10 A
Eingangsdrahtquerschnitt	2,5 mm²
Anzahl Ausgänge	1
Maximaler Ausgangsstrom	60 A
Ausgangsdrahtquerschnitt	10 mm²
Maximale Ausgangsspannung	500 V DC
DC-Ausgangsschutzschalter	Ja
Überspannungsschutz (SPD)	Ja, 40 kA, 2P DC500V
Schutzart	IP66
Temperaturbereich	-30 °C ~ +60 °C
Kühlungsart	Natürlich
Gehäusematerial	Metall (dichter Stahl)
Mitgeliefertes Zubehör	MC4-Stecker/Buchsen, Kabelverschraubungen PG13.5/PG9, MC4-Werkzeug, Wandmontageset
Schutzfunktionen	Überstrom, Überspannung, Blitz, Rückstromschutz
Installation	Wandmontage mit Montagehalterungen
Garantie	1 Jahr
Konformität	CE, Teil 15 FCC

Häufig gestellte Fragen - SP-HL-S252810-10A Vevor

Welche Rolle spielt ein Photovoltaik-Kombinationskasten?

Er fasst mehrere Solarmodul-Stränge zu einem einzigen Ausgang zum Wechselrichter zusammen und bietet gleichzeitig Schutz vor Überstrom, Überspannung und Blitzschlag.

Wie installiere ich den SP-HL-S252810-10A-Kasten?

Befestigen Sie den Kasten mit den mitgelieferten Montagehalterungen an der Wand. Schließen Sie die PV-Eingänge über die MC4-Stecker unter Beachtung der Polarität an. Verbinden Sie den Ausgang mit dem Wechselrichter. Stellen Sie sicher, dass die Erdung korrekt ist (Draht ≥2,5mm²).

Welchen Nennwert haben die verwendeten Sicherungen?

Bei diesem Modell wird jeder PV-Strang durch eine 10A-Sicherung geschützt. Nur durch den gleichen Nennwert ersetzen.

Kann ich diesen Kasten mit 15A-Solarmodulen verwenden?

Nein, der maximale Strom pro Strang beträgt 10A. Ein höherer Strom könnte die Sicherung beschädigen. Verwenden Sie Module, deren Kurzschlussstrom 10A nicht überschreitet.

Wie führe ich die Verkabelung der Eingänge durch?

Schließen Sie die MC4-Stecker (positive Kabel) an die Sicherungshalter und die MC4-Buchsen (negative Kabel) an die negative Klemmenleiste an. Befolgen Sie den in der Anleitung mitgelieferten Schaltplan.

Was tun, wenn der Schutzschalter auslöst?

Überprüfen Sie, ob kein Überstrom oder Kurzschluss vorliegt. Setzen Sie den Schutzschalter nach Behebung des Problems zurück. Falls das Auslösen anhält, wenden Sie sich an einen Fachmann.

Ist dieser Kasten wasserdicht?

Ja, er hat die Schutzart IP66, die ihn vor Staub und starkem Wasserstrahl schützt.

Welches Zubehör ist im Lieferumfang enthalten?

Der Kasten, 6 MC4-Stecker mit Kabel, 6 MC4-Buchsen mit Kabel, 2 Kabelverschraubungen PG13.5, 1 Kabelverschraubung PG9, 1 MC4-Werkzeug, ein Wandmontageset und eine Anleitung.

Kann ich weniger als 6 PV-Stränge anschließen?

Ja, ungenutzte Eingänge müssen isoliert werden. Es wird empfohlen, ungenutzte Stecker mit wasserdichten Kappen zu verschließen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Die Installation muss von einem Fachmann durchgeführt werden. Vor jedem Eingriff die Stromversorgung unterbrechen. Sicherungen unter Spannung nicht berühren. Polaritäten und Sicherungswerte beachten.

BEDIENUNGSANLEITUNG SP-HL-S252810-10A Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

PV-COMBINER-BOX

Modell: SP-HL-S252310-15A SP-HL-S252810-10A SP-HL-S252810-15A

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursach und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hau entsorgt werden, sondern müssen an einer Sammelstelle das Recycling von elektrischen und elektronischen Gerät abgegeben werden.

Um das Produkt besser nutzen zu können, lesen Sie bitte die folgenden Anweisungssymbole:

Diese Symbolkennzeichnung für den informellen Betrieb kann die Sicherheit des Benutzers gefährden oder zu erheblichen Hardwareschäden führen.

Bitte lesen Sie dieses Handbuch vor der Installation.

	WARNUNG !Für alle Vorgänge und Leitungsverbindungen ist Fachpersonal erforderlich.
	WARNUNG !Bitte achten Sie auf die Sicherheit von Person Ausrüstung.
	WARNUNG!Bitte beachten Sie, dass der Photovoltaik-Eingang Plus- und Minuspol negative Polarität und die Gesamtausgabe der positiven und negativen Pola
	WARNUNG !Installation oder Anschluss PV Module , bitte be Sie pv Module hoch Spannung , vermeiden Sch erzeugen Gefahr .
	WARNUNG !Stellen Sie sicher, dass die Befestigung des Anschlusses nicht beschädigt wird. Verwenden Sie Kabel nicht unsachgemäß oder verwenden Sie es nicht instabil, sodass es zu Verbindungsverlusten kommt. Vevor übernimmt hierfür keine Verantwort

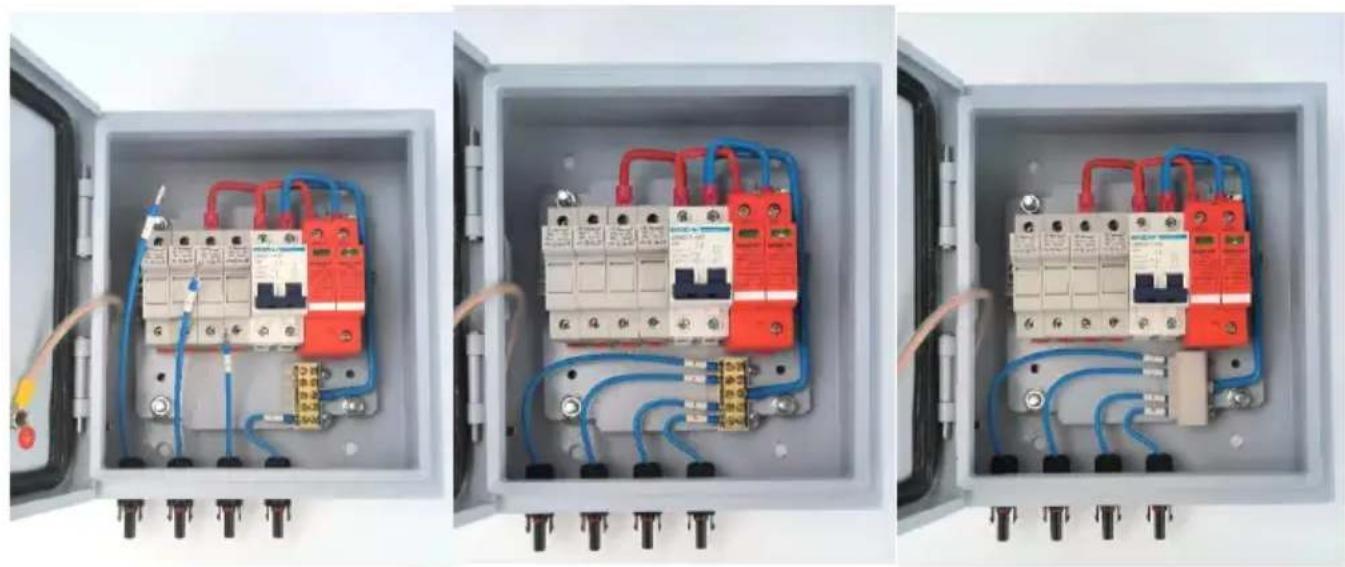

Produkteinführung

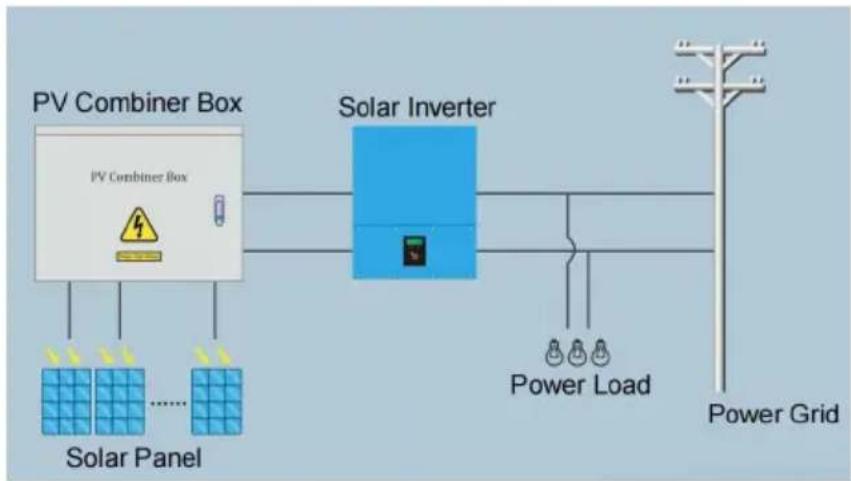

Um bei Photovoltaik-Stromerzeugungssystemen die Anzahl der Verbindungskabel zwischen Photovoltaikmodul und Wechselrichter zu verringern, die Wartung zu vereinfachen, Verluste zu reduzieren und die Sicherheit und Zuverlässigkeit des Produkts zu verbessern, ist es im Allgemeinen erforderlich, zwischen Photovoltaikmodul und Wechselrichter ein Zusammenflussgerät hinzuzufügen.

Um die Wartung zu vereinfachen, Verluste zu reduzieren und die Sicherheit und Zuverlässigkeit des Produkts zu verbessern, ist es im Allgemeinen erforderlich, zwischen Photovoltaikmodul und Wechselrichter ein Zusammenflussgerät hinzuzufügen.

Photovoltaik-Anschlussdosen müssen neben der Funktion der externen PV-Sammelschiene auch über eine Reihe perfekter Schutzfunktionen wie Gegenstrom-, Überstrom-, Überspannungs- und Blitzschutz verfügen. Dieses Unternehmen produziert Photovoltaik-Anschlusskästen mit den oben genannten verschiedenen Funktionsanforderungen sowie Photovoltaik-(PV-)Netze, die vom Netzwechselrichter unterstützt werden und so ein komplettes Set an Systemlösungen für die Photovoltaik-Stromerzeugung bilden.

Wählen Sie eine Photovoltaik-Anschlussdose aus. Der Benutzer kann entsprechend dem Eingangsspannungsbereich des Wechselrichters am hinteren Ende, der Ausgangsleistungsgröße und einer bestimmten Anzahl von Spezifikationen derselben PV-Modulserie die parallel zusammengestellten PV-Modulserien koordinieren und auf die Photovoltaik-Anschlussdose (siehe Abbildung 1) zugreifen. Anschließend kann er den Ausgang nach der Steuerung des Leistungsschalters und Blitzschutzgerät schützen, um den Wechselrichter zu verwenden. Abbildung 2 zeigt zugehörige Teile und deren Spezifikationen.

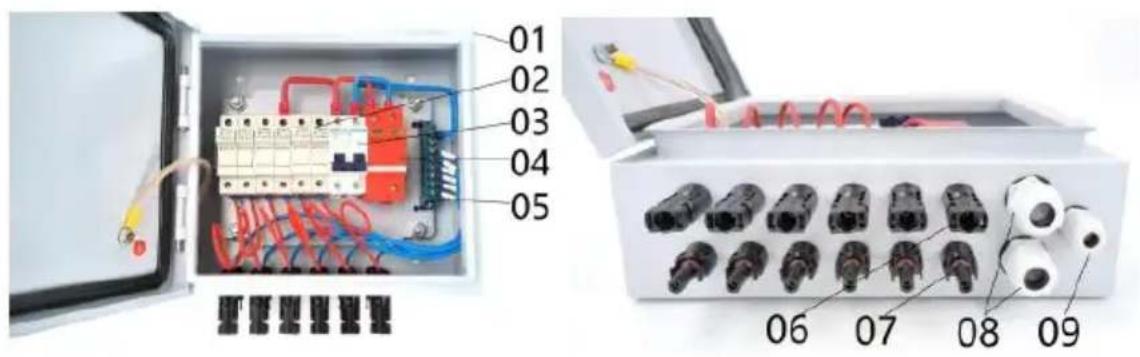

Abbildung 1

Abbildung 2

01 --- Wasserdichte Metallbox

02 --- 4 Stück/6 Stück DC500V Sicherungshalter mit 10/15A Sicherung

03 --- 63 A/ 125 A 2P DC500 V Sicherungsautomat

04 --- SU6-40KA 2P DC500V Überspannungsschutz

05 --- Neutraler Balken

06 --- 4 Stück/6 Stück Solar-Buchsenstecker

07 --- 4 Stück/6 Stück Solar-Stecker

08 --- 2 Stück Ausgang PG16 Kabelverschraubung

09 --- Erdung PG9 Kabelverschraubung

Produktionsspezifikation

Modell	SP-HL-S252310-15A	SP-HL-S252810-10A	SP-HL-S252810-15A
PV-Array-Eingangsnummer	4	6	6
Max. Stromstärke eines einzelnen PV-Arrays	15A	10A	15A
Einzelne PV-Array-Sicherung	15A	10A	15A
Kabelgröße für einzelne PV-Arrays	2,5 mm2
Ausgabenummern	1
Max. Ausgangsstrom	60A	60A	90A
Ausgangskabelgröße	10 mm2	10 mm2	16 mm2

Max. Ausgangsspannung	500 V Gleichstrom
DC-Ausgangsschutzschalter	Ja
Schutzniveau	IP 6 6
Temperaturbereich	30 °C ~ + 60 °C
Kühlweg	Natürlich Kühlung
SPD-Schutz	Ja
Größe des Erdungskabels	≥ 2,5 mm2

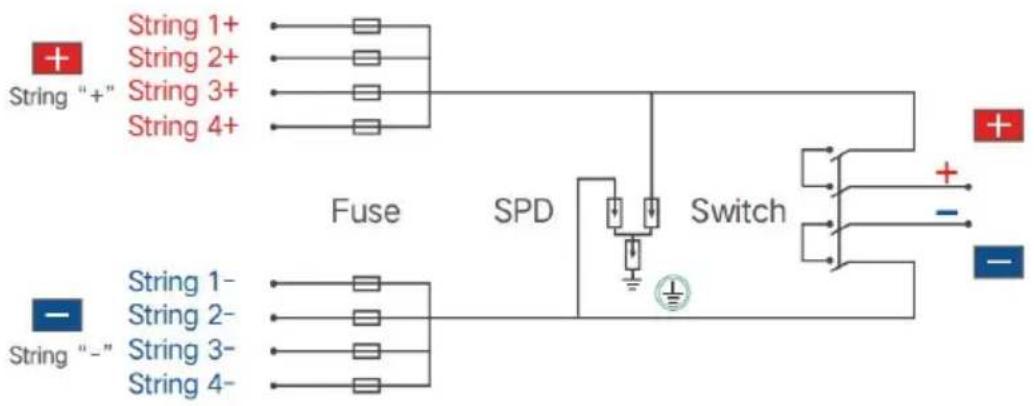

SP-HL-S252310-15A Der Schaltplan für die PV-Combinerbox mit 4 Eingängen und 1 Ausgang lautet wie folgt:

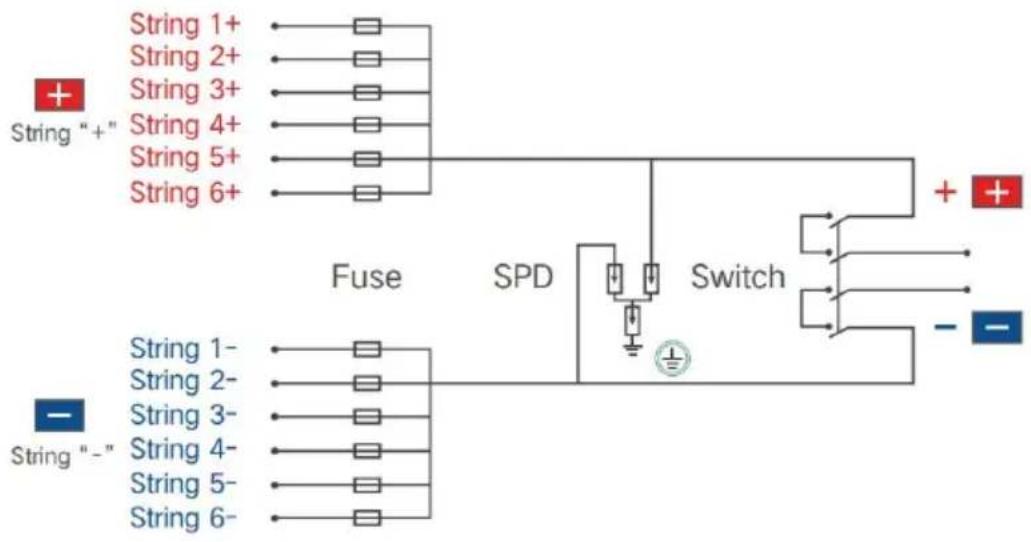

SP-HL-S252810-10A und SP-HL-S252810-15A Der Schaltplan für die PV-Combinerbox mit 6 Eingängen und 1 Ausgang lautet wie folgt:

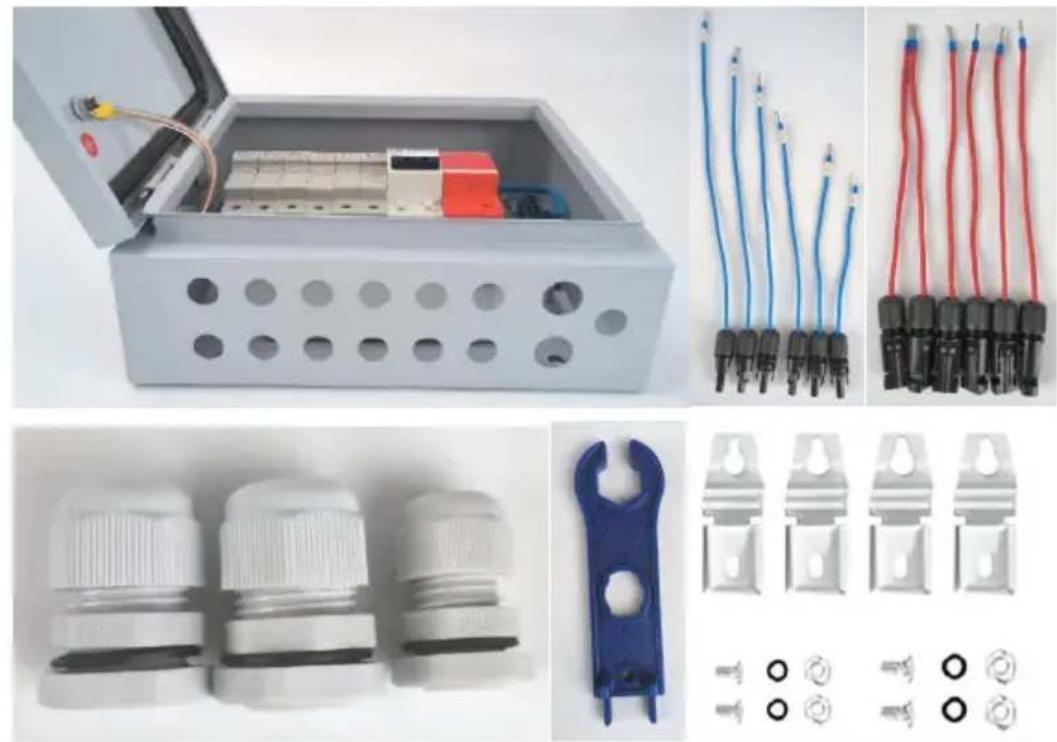

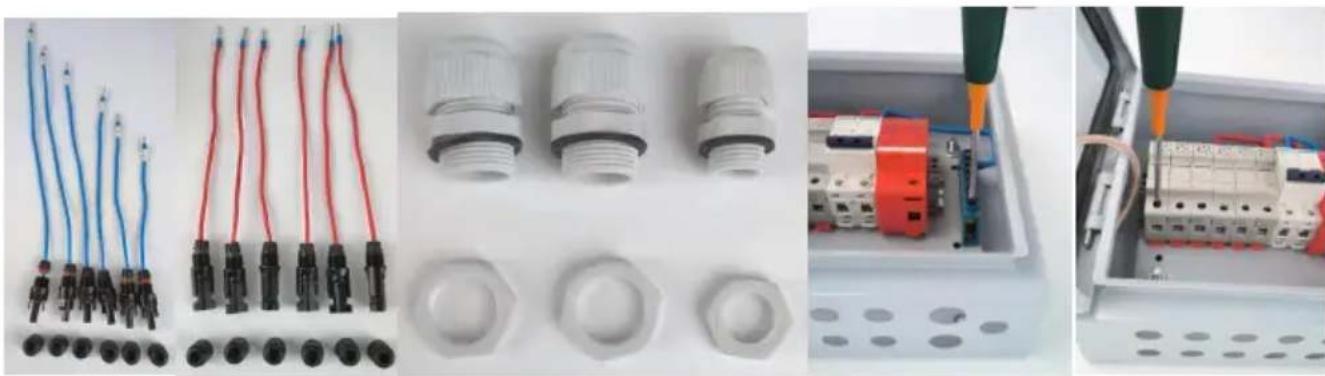

(17) Halbfertige PV-Combiner-Box --- 1 Stück; (18) Eingang - MC4-Stecker mit Kabel - 4 Stück (für

4-Wege-PV-Combiner-Box)/6 Stück (für 6-Wege-PV-Combiner-Box); Tipps: Jedes Kabel hat eine andere Länge, auf jedem Kabel befindet sich ein Nummernetikett, zur Unterscheidung ist darauf zu achten.

(19)Eingang + MC4-Buchse mit Kabel ---- 4 Stück (für 4-Wege-PV-Combiner-Box)/6 Stück (für 6-Wege-PV-Combiner-Box); Tipps: Jedes Kabel hat die gleiche Länge.

(20)Ausgang + PG13.5-Kabelverschraubung - 1 Stück;

(21)Ausgang - PG13.5-Kabelverschraubung - 1 Stück;

(22)Erdungskabelverschraubung PG9 - 1 Stück;

(23)MC4-Werkzeug - 1 Stück;

(24) Tasche mit Wandmontagehalterungen - 1 Satz;

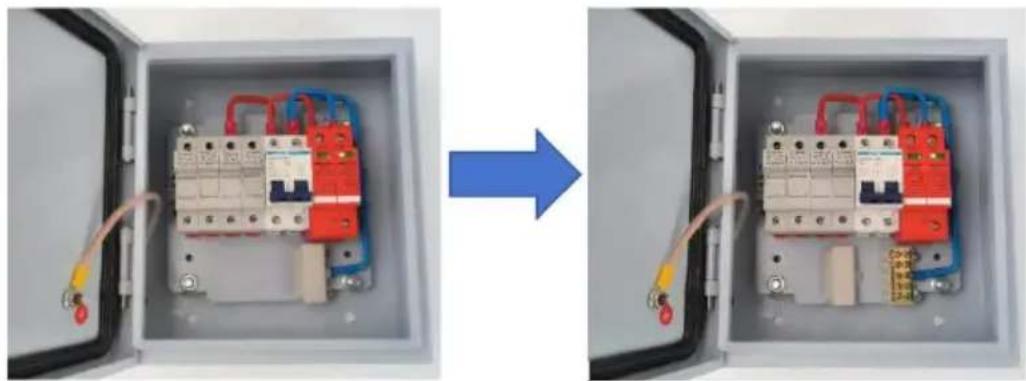

1. Vorarbeit

(11) Befestigungsmutter des Eingangs -MC4-Buchsensteckers ; (12)Befestigungsmutter des losen Input+ MC4-Buchsensteckers ; (13)3 lose Kabelverschraubungen, Befestigungsmuttern; (14)des Klemmenblocks. Stellen Sie sicher, dass der folgende Verdrahtungsvorgang leicht zu beheben ist. (15)Stellen Sie sicher, dass die Eingangsbefestigungsschrauben der lose Sicherungshalter beim folgenden Verdrahtungsvorgang leicht zu beheben sind.

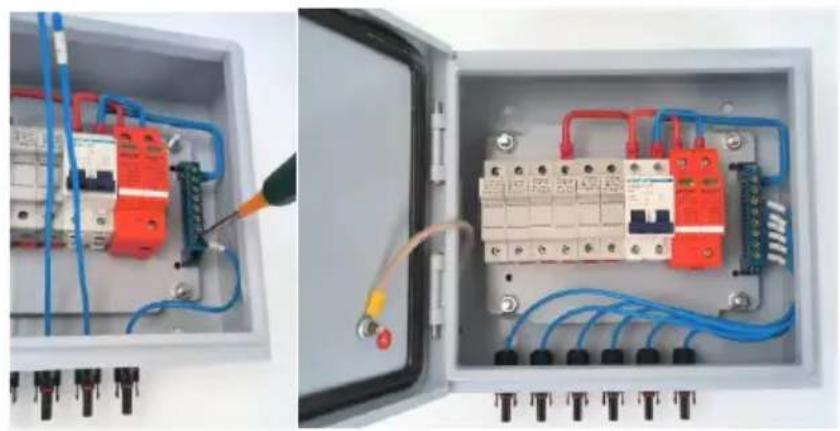

13.Verdrahtungseingang - MC4-Stecker mit Kabel

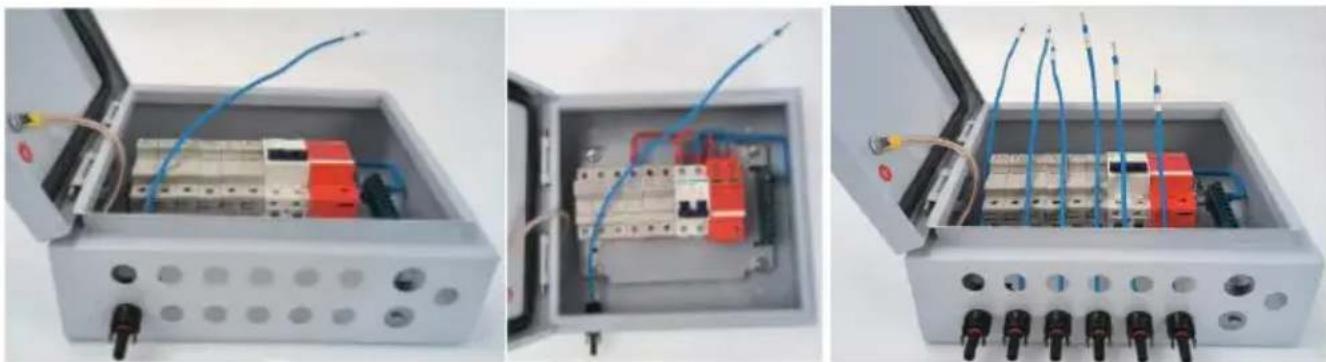

(9) Montage des Kabels Nr. 1 (siehe Abbildung 8), Position mit Mutter fixieren; (10)Montieren Sie die restlichen Kabel an der in Bild 9 gezeigten Position und befestigen Sie sie mit einer Mutter. Die Kabelnummern von links nach rechts sind Nr. 1 bis Nr. 6.

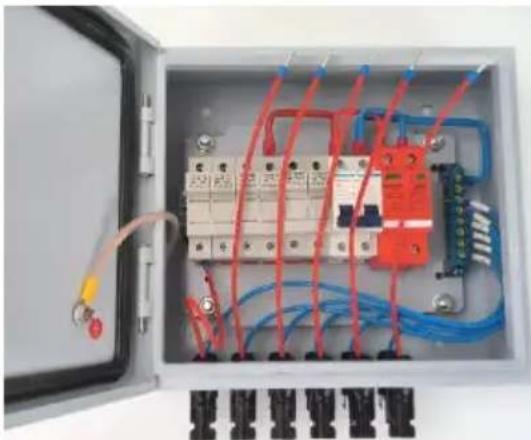

(11) Verkabelung Nr. 6, Kabel mit Klemmenblockposition Nr. 1; (12)Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Der endgültige Status ist im folgenden Bild dargestellt.

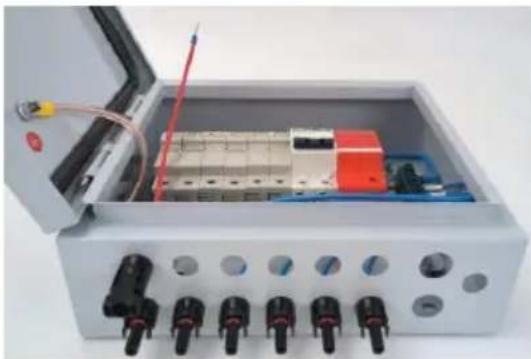

1. Verkabelung Eingang+ MC4 Buchse mit Kabel

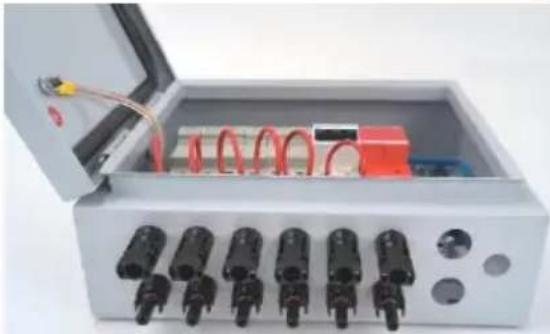

(9) Montage von Kabel Nr. 1, in der auf Bild 12 gezeigten Position, Mutter fixieren; (10)Montieren Sie die restlichen Kabel in der in Bild 13 gezeigten Position und befestigen Sie sie mit einer Mutter.

(11) Verdrahten Sie Kabel Nr. 1 mit Sicherungshalter Nr. 1 und befestigen Sie die Schraube des Sicherungshalters. (12)Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Der endgültige Status ist im folgenden Bild dargestellt.

1. Montage von Ausgangskabelverschraubungen und

Erdungskabelverschraubung.

(9) Montieren Sie 2 Stück PG13.5-Kabelverschraubungen an den markierten 2 Positionen; (10) Montage einer PG9-Kabelverschraubung an der markierten Stelle. Der Endzustand ist wie im folgenden Bild dargestellt.

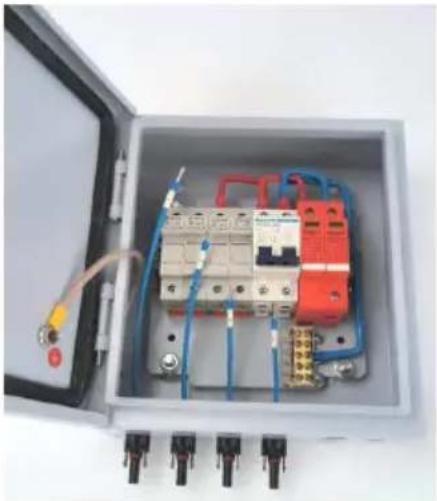

Tipps: Für die 4-Wege-PV-Combiner-Box gibt es einige unterschiedliche Schritte zur Verdrahtung des Eingangs - MC4-Stecker mit Kabel im Vergleich zur 6-Wege-PV-Combiner-Box. Der Rest des Vorgangs bleibt gleich.

(3) des Klemmenblocks wie folgt:

(2) Montieren Sie 4 Stück Eingang - MC4-Stecker mit Kabel und

befestigen Sie sie mit der Mutter wie oben beschrieben.

(11) Verkabelung Nr. 4, Kabel mit Klemmenblockposition Nr. 1; (12) Verdrahten Sie die restlichen Kabel wie in (3) beschrieben Schritt für Schritt. Schließen Sie die Abdeckung des Klemmenblocks. Der endgültige Status wird wie folgt angezeigt.

Installation: Mit passenden Schrauben werden die 4 Montageschnallen an den 4 Löchern auf der Rückseite der Box befestigt. Der Benutzer kann die richtige Position für die Montage der Combiner-Box an der Wand oder am Panel auswählen.

Schnellverbindung

(7) Um die Verbindungsgeschwindigkeit und

Bequemlichkeit zu verbessern, verwenden Sie den Schlüssel, um die Tür der Combiner-Box zu öffnen, das Photovoltaik-Array-Eingangskabel an die entsprechende Klemme anzuschließen, und achten Sie auf die Polarität der Photovoltaik-Array-Eingangsleitung (positiv und negativ).

(8) Der Mähdrescher ist ein unabhängiger Satz von Photovoltaik-Array-Eingangs-/Ausgangsdesign. Durch vernünftigen Photovoltaik-Array-Eingangsanschluss wird die Ausgangsleistung ein Weg sein, um mit dem einen Weg unabhängigen Eingangsregler übereinzustimmen, der verwendet wird.

(9) Wenn der Benutzer das System verbindet, stellen Sie bitte sicher, dass alle Leitungen und Ausstattung zuverlässig sind.

Überstromschutz

Wenn der PV-Modul-Eingangsstrom zu groß ist, unterbricht die Sicherung zum Schutz; Darüber hinaus kann ein Miniatur-Leistungsschalter auch verhindern, dass das System überlastet wird. Ist der Strom zu groß, hat er eine Überstromschutzfunktion.

Es ist strengstens verboten, unter Spannung an der Sicherung zu arbeiten. Inspektion oder Ersatz ist erforderlich, bevor die Sicherung den Gleichstrom-Leistungsschalter auslöst; Es muss durch das gleiche Originalmodell der Sicherung ersetzt werden.

Überspannungsschutz

Wenn die PV-Modul-Eingangsspannung zu hoch ist, trennt der Miniatur-Leistungsschalter automatisch, hat

Anhang

Qualitätssicherung

Die Qualitätssicherungszeit dieses Produkts beträgt ein Jahr. Andernfalls gilt die im Vertrag festgelegte Vertragslaufzeit.

Nachweis

Produkte im Qualitätssicherungszeitraum benötigen Kunden, die beim Kauf der Produkte die Rechnung und das Datum vorzeigen. Gleichzeitig muss das Markenzeichen des Produkts deutlich sichtbar sein, andernfalls besteht das Recht, keine Qualitätssicherung zu gewähren.

In folgenden Fällen hat das Unternehmen das Recht, die Qualitätssicherung einzustellen:

1. Vom Menschen verursachte Schäden an der Ausrüstung
2. Falsche Installation und Verwendung
3. Bei Verwendung der maximalen Grenzparameter über die Geräteanforderungen hinaus;
4. Ungewöhnliche natürliche Umweltschäden;
5. Darüber hinaus werden in diesem Handbuch sehr schlechte Betriebsumgebungen beschrieben.
6. Über die Installation und Nutzung des Sortiments hinausgehende, einschlägige internationale Normen gelten.
