MODE D'EMPLOI TS181A Vevor
Assistance technique et certificat de garantie électronique www.vevor.comport

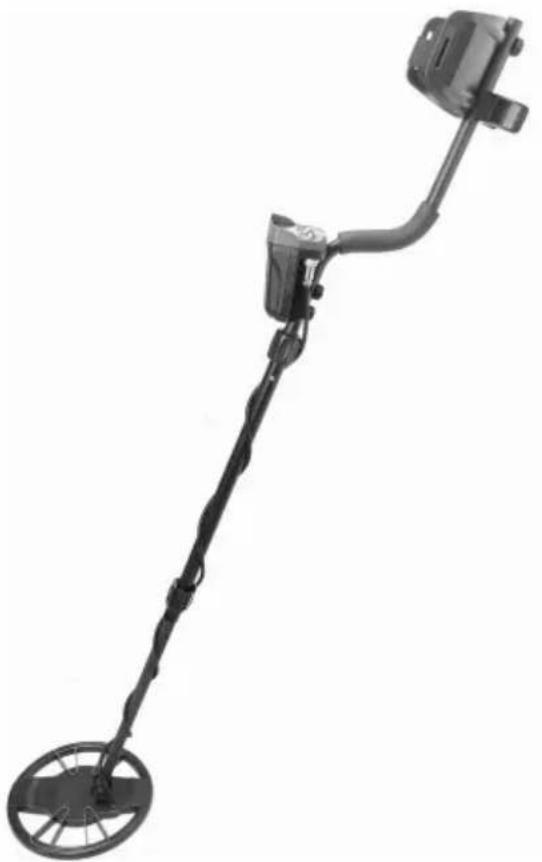

DÉTECTEUR DE MÉTAUX
MODÈLE : TS181A
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.
MODÈLE : TS181A
Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/suppor
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
| FC | Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles ; (2) Il doit accepter toute interférence reçue, y compris celles susceptibles de provoquer un fonctionnement désirable. |
 | Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit être collecté séparément dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués peuvent ne pas êtrejeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques |
INTRODUCTION
Cet instrument est un détecteur de métaux multifonctionnel à haute sensibilité conçu pour détecter divers types d'objets métalliquessouterrains.
Caractéristiques principales :
- Panneau de commande avec boutons faciles à
appuyer • Deux types de modes de détection sélectionnables - Mode Tous métaux et
Mode de discrimination
- L'identification numérique de la cible et le curseur d'identification de la cible aident l'opérateur
à déterminer le type de métal
probable de la cible. • Réglage de l'effet de sol avec le réglage de l'effet de sol (-99 \~ +99)
affiché. •
Sensibilité réglable avec un affichage graphique à barres.
- Indication de la profondeur
de la cible. • Alarme sonore. Il existe 6 types de tonalités d'alarme en mode discrimination.
- 4 modes de discrimination prédéfinis et 1 mode de discrimination personnalisé •
Localisation de la cible
- Indication du niveau de batterie
• Bobine de recherchétanche
- Prise pour écouteurs 3,5 mm
SPÉCIFICATIONS TECHNIQUES
Distance de détection maximale : environ 10 pouces pour une pièce de 25 cents américains
Environnement de fonctionnement : Température : 0°C50°C
Humidité relative : 85 %
Environnement de stockage : Température : -20°C50°C
Humidité relative : 85 % Pile :
pile alcaline 1,5 V, AA ou équivalent, 6 pièces Poids : environ 1,4 kg (pile comprise)

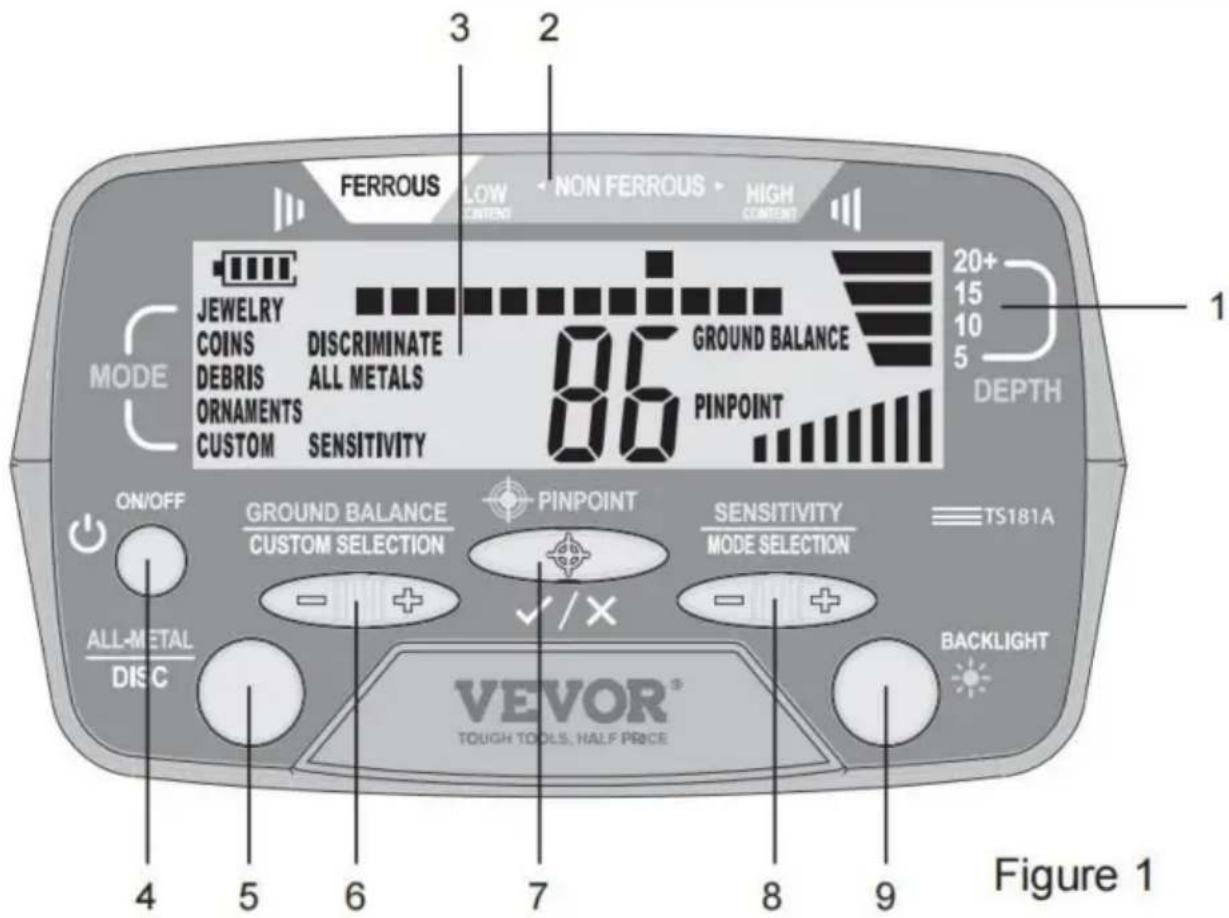

PANNEAU AVANT
LOW CONTENT
NON FERROUS
HIGH CONTENT
JEWELRY
COINS
DEBRIS
ORNAMENTS
CUSTOM
DISCRIMINATE
ALL METALS
SENSITIVITY
GROUND BALANCE
86
PINPOINT
20+
15
10
5
DEPTH
ON/OFF
GROUND BALANCE
CUSTOM SELECTION
PINPOINT
SENSITIVITY
MODE SELECTION
TS181A
ALL-METAL
DISC
V/VX
BACKLIGHT
VEVOR®
TOUGH TOOLS, HALF PRICE
Figure 1
- Échelle de profondeur
Cette échelle de profondeur doit être utilisée en conjonction avec la cible affichée barre indicatrice de profondeur pour la prédiction de la profondeur de la cible.
- Légende de l'ID cible
Fonctionne avec le curseur d'identification de cible pour indiquer le type de métal probable du objet métallique détecté.
-
Affichage
-
Bouton « ON/OFF »
Appuyez sur ce bouton « ON/OFF » pour allumer ou éteindre le détecteur de métaux.
- Bouton « TOUT MÉTAL/DISC »
Appuyez sur ce bouton « ALL-METAL/DISC » pour basculer entre tous les métaux Mode et un mode de discrimination.
- Bouton « ÉQUILIBRE DE SOL/SÉLECTION PERSONNALISÉE »
En mode Tous métaux, ce bouton « ÉQUILIBRE DE SOL/SÉLECTION PERSONNALISÉE » est utilisé pour le réglage de l'équilibre de sol.
En mode CUSTOM, qui est l'un des cinq modes de discrimination
(Mode BIJOUX, mode PIÈCES, mode DÉBRIS, mode ORNEMENTS, mode PERSONNALISÉ), ce bouton est utilisé pour déplacer le curseur d'identification cible vers un position souhaitée afin de créer un modèle de discrimination souhaité.
En mode PERSONNALISÉ, vous pouvez appuyer + " côté de ce bouton pour déplacer le sur le curseur « ID cible » vers la droite ou appuyer - " côté de ce bouton pour déplacer le curseur « ID cible » vers la gauche.
- Bouton « PINPOINT »
En mode Tous métaux, ce bouton « PINPOINT » est utilisé pour localiser un métal détecté. objet métallique.
En mode CUSTOM, ce bouton permet d'éliminer ou d'activer le pixel
situé sur l'échelle horizontale, directement sous le curseur d'identification de la cible.
8. Bouton « SÉLECTION DE SENSIBILITÉ/MODE »
En mode Tous métaux, ce bouton « SÉLECTION DE SENSIBILITÉ/MODE » est utilisé pour régler la sensibilité détecteur.
Dans n'importe quel mode de discrimination, vous pouvez appuyer côté ou " - " côté de ceci sur le bouton « » pour basculer entre les cinq modes de discrimination.
9. Bouton « RÉTROÉCLAIRAGE »
Appuyez brièvement sur ce bouton « BACKLIGHT » pour allumer ou éteindre le rétroéclairage.
Appuyez sur ce bouton et maintenez-le enfoncé pendant environ 2 secondes pour allumer le détecteur entre le canal 0 et le canal

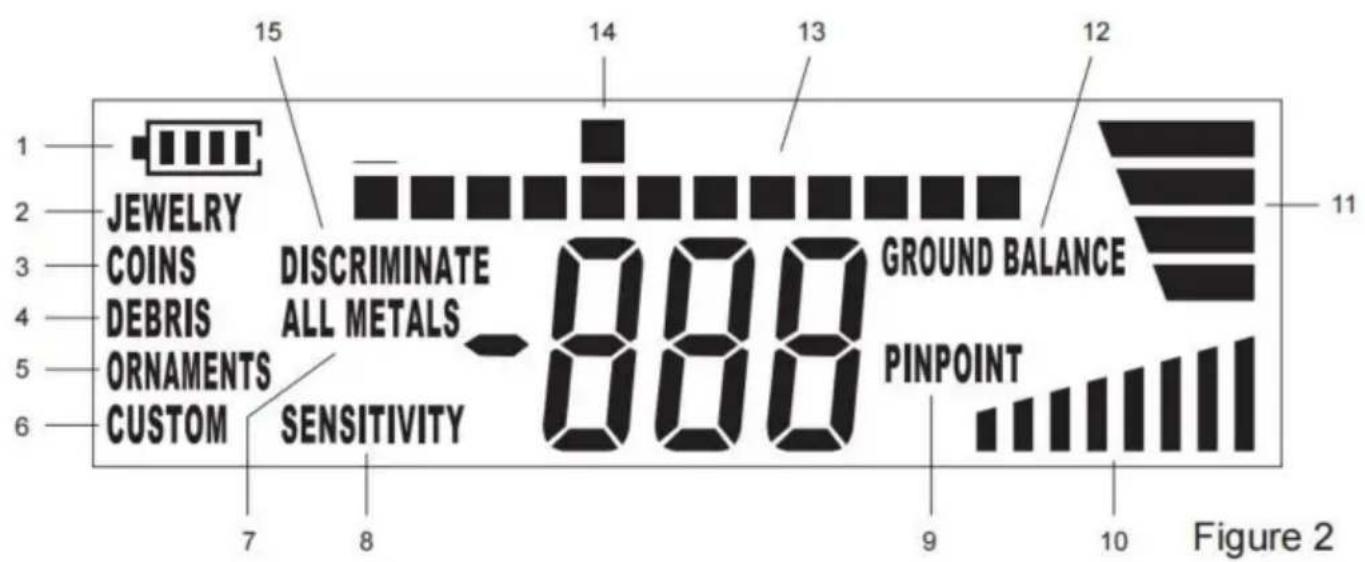

COMPRENDRE L'AFFICHAGE
bar
| Item | Value |
|---|---|
| 1 | 15 |
| 2 | 14 |
| 3 | 13 |
| 4 | 12 |
| 5 | 11 |
| 6 | 9 |
| Ground Balance | 8 |
| PINPOINT | 7 |
| Discriminate All Metals | -888 |
| Sensitivity | 8 |
Figure 2
Explications :
- .....Indicateur de niveau de batterie.
-
JEWELRY .....Le détecteur de métaux est en mode BIJOUX.
-
COINS ..... Le détecteur de métaux est en mDèCES.
- DEBRIS .....Le détecteur de métaux est en modÉBRIS.
- ORNAMENTS .....Le détecteur de métaux est en modERNEMENTS.
- CUSTOM .....Le détecteur de métaux est en m∅RERSONNALISÉ.
- ALL METALS ..... Le détecteur de métaux est en mode Tous métaux.
- SENSITIVITY .....Le détecteur de métaux est en mode de réglage de la sensibilité.
- PINPOINT .....Le détecteur de métaux est en m#PINPOINT.
- ....Barres indicatrices de sensibilité.
- ....Barres indicatrices de profondeur de cible
- GROUND BALANCE .....Le détecteur de métaux est en réglage de l'effetode mode.
- ..... Échelle horizontale qui montre le
modèle de discrimination actuel, avec des pixels allumés indiquant accepté cibles et pixels vides indiquant les cibles rejetées.
-
....Curseur d'identification de la cible.
-
DISCRIMINATE .....Le détecteur de métaux est en mode discrimination.

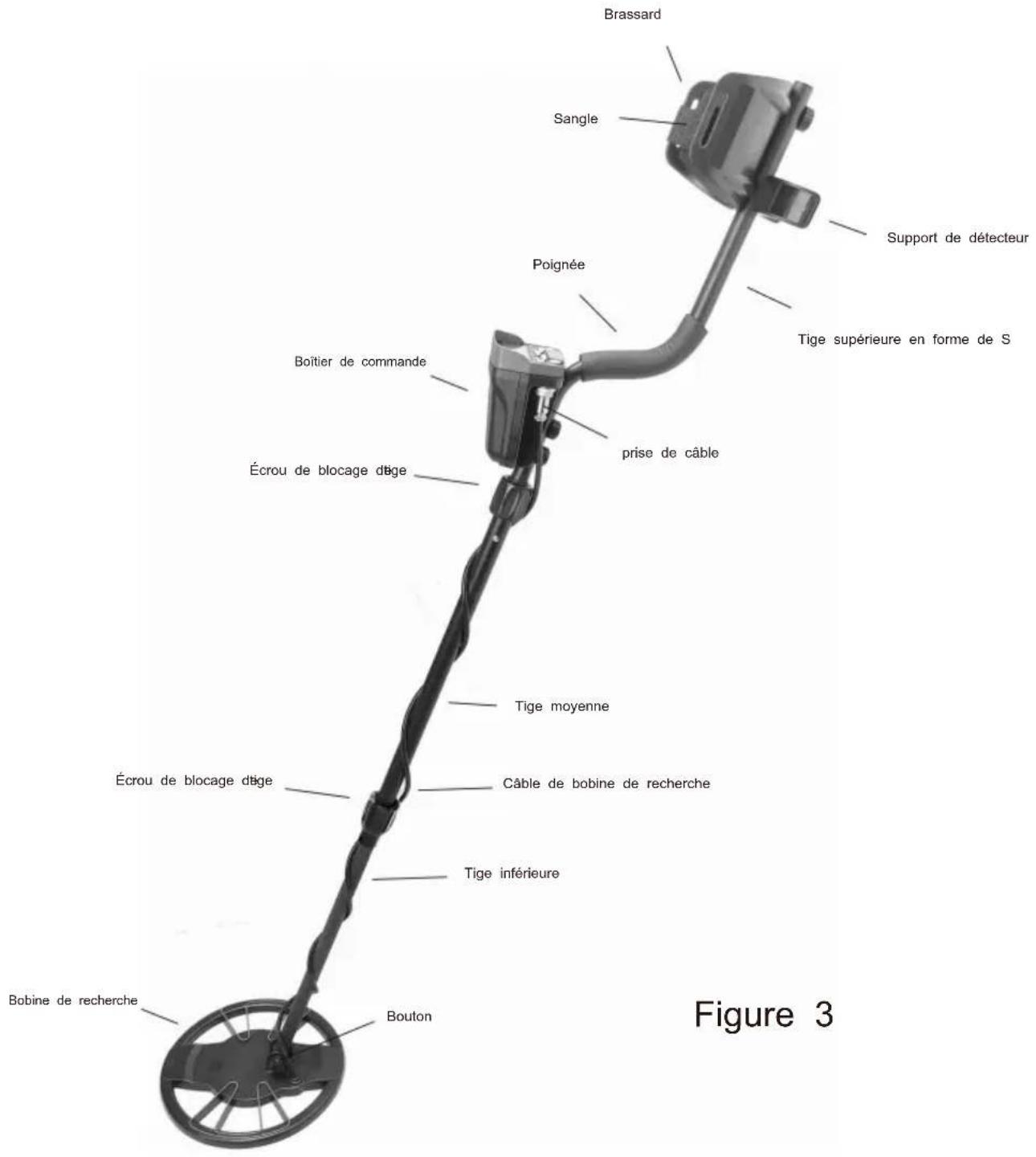

Structure générale
Sangle
Poignée
Support de détecteur
Boîtier de commande
Écrou de blocage dtège
Prise de câble
Tige supérieure en forme de S
Tige moyenne
Câble de bobine de recherche
Tige inférieure
Écrou de blocage dtège
Bouton
Bobine de recherche
Figure 3
Structure de la partie supérieure
boulon fileté
Rondelle en caoutchouc
Tige inférieure
Écrou de blocage dtige
Bague de fixationfiletée
Trou
Tige moyenne
Écrou de blocage de tige
Bouton
Boîtier de commande
boulons
Tige supérieure en forme de S
Support dedétecteur
Brassard
boulons
Note:
- Les deux rondelles en caoutchouc doivent être placées dans les deux fentes circulaires des deux côtés de l'extrémité de la tige inférieure avant de glisser la bobine de recherche sur l'extrémité de la tige inférieure.
-
Tournez délicatement le contre-écrou de la potence centrale dans le bon sens pour fixer la potence inférieure. Une fois celle-ci insérée dans la potence centrale, les deux boutons de la potence inférieure s'insèrent dans les trous correspondants. De même, tournez délicatement le contre-écrou de la potence centrale dans le bon sens pour fixer la potence supérieure en S. Une fois celle-ci insérée dans la potence centrale, les deux boutons de la potence supérieure s'insèrent dans les trous correspondants.
-
Pour éviter tout dommage, ne tirez pas sur le câblefovec
Comment régler la longueur du détecteur :
- Tournez doucement et dans le sens inverse des aiguilles d'une montre l'écrou de blocage de la tige inférieure jusqu'à ce qu'il se desserre.
- Appuyez sur les deux boutons inférieurs de la tige centrale et ajustez la position de la tige inférieure jusqu'à ce que les deux boutons s'insèrent dans les trous souhaités de la tige centrale. (Conseil : pour ajuster la position de la tige inférieure, il peut être nécessaire d'insérer légèrement la tige inférieure dans la tige centrale, puis de la tourner légèrement tout en appuyant sur les deux boutons.)
- Tournez l'écrou de blocage de la tige dans le sens des aiguilles d'une montre jusqu'à ce que la tige inférieure soit fixée.
Target ID Cursor
Discrimination Pattern
( horizontal scale )
Target Depth Indicator Bar
FERROUS
LOW
CONTENT
NON FERROUS
HIGH
CONTENT
20+
15
10
5
DEPTH
MODE
CUSTOM
DISCRIMINATE
06
Digital Target ID

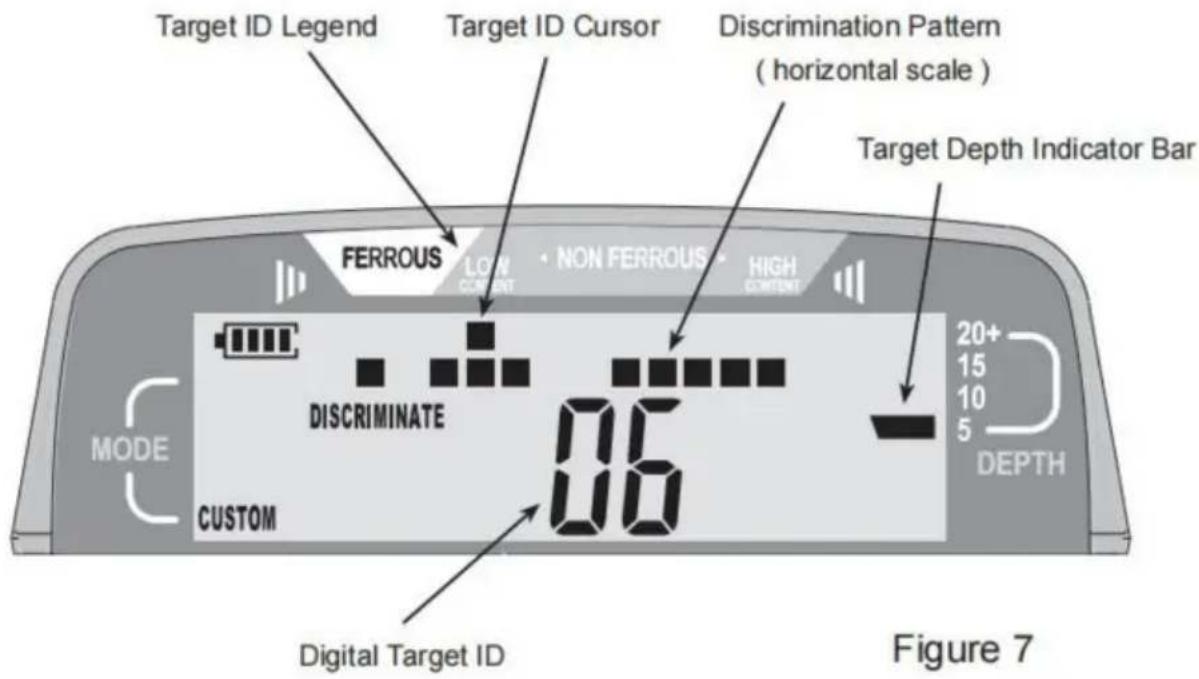

Figure 7

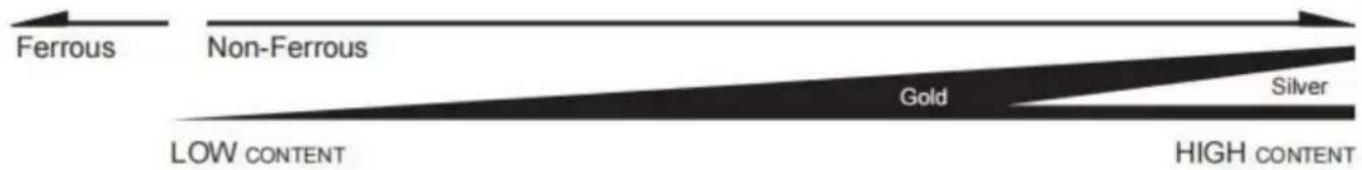

Légende de l'ID cible
La légende d'ID cible fonctionne avec le curseur d'ID cible pour indiquer le
type de métal probable de la cible, avec des cibles ferreuses (fer) à gauche, des cibles non ferreuses qui sont minces ou ont une faible conductivité au milieu et des cibles épaisses ou à haute conductivité à droite.
Échelle horizontale
L'échelle horizontale montre le modèle de discrimination actuel, avec des zones éclairées. pixels indiquant les cibles acceptées et pixels vides indiquant les cibles rejetées cibles.
Curseur d'identification de laible
Lorsque le détecteur détecte une cible, un curseur d'identification de cible s'affiche pour celle-ci. cible si le signal métallique est suffisamment fort ; mais le détecteur produira signal sonore uniquement pour les cibles acceptées sur l'échelle horizontale et ne produit probablement pas de signal sonore pour les objets rejetés à l'horizontale échelle.
L'identification
numérique de la cible fournit un numéro à deux chiffres pour identifier la cible plus précisément que le curseur d'identification de la cible. L'identification de la cible peut varier considérablement selon sa taille et son épaisseur, car les petites pièces métalliques fines ne conduisent pas le courant électrique aussi bien que les pièces métalliques plus épaisses. De plus, les sols minéralisés peuvent entraîner des erreurs d'identification, en particulier pour les petites cibles.
Note:
La réaction de minéralisation du sol peut être éliminée plus efficacement lorsque la cible est centrée sous la bobine de recherche et que celle-ci est balayée à plat et à une hauteur constante au-dessus du sol. Une fois la cible détectée, vous pouvez effectuer plusieurs détections sur cette cible et ignorer les valeurs d'identification de cible erronées pour ne prendre que les valeurs correctes.
Plus la profondeur d'enfouissement indiquée est petite, plus le signal métallique détecté est fort et plus la lecture de l'identification de la cible est fiable.
Valeur de lacategorie
Lorsque le signal métallique détecté est suffisamment fort, un curseur d'identification de cible apparaît à un endroit précis pour indiquer le type (ou la catégorie) de métal probable de l'objet métallique détecté. Selon la position du curseur, vous pouvez prédire le type (ou la catégorie) de métal probable de l'objet détecté en vous référant à la figure 8 et à la légende d'identification de cible (voir figure 7) située au-dessus du curseur. La figure 8 est similaire à la légende d'identification de cible, mais les informations contenues dans la figure 8 sont identiques.
s'exprime par des mots et est bien plus détaillée que les informations contenues dans la légende d'identification de la cible. Vous pouvez utiliser la figure 8 avec le curseur d'identification de la cible, comme vous utilisez la légende d'identification citéla
Les pièces de monnaie auront probablement une valeur similaire à chaque passage devant la bobine de recherche en raison de leur forme ronde. L'or et l'argent peuvent être détectés dans différentes catégories de valeurs grâce à leurs propriétés métalliques. Les petits objets en or ou en argent auront une valeur différente de celle d'un objet plus grand. Les déchets peuvent donner une valeur différente à chaque passage de la bobine. L'angle du détecteur peut également influencer l'identification d'un objet. Si vous décidez de tester le détecteur en passant une pièce devant la bobine, placez-la face plate parallèle à la bobine ; c'est ainsi que vous trouverez la plupart des piècesuies.

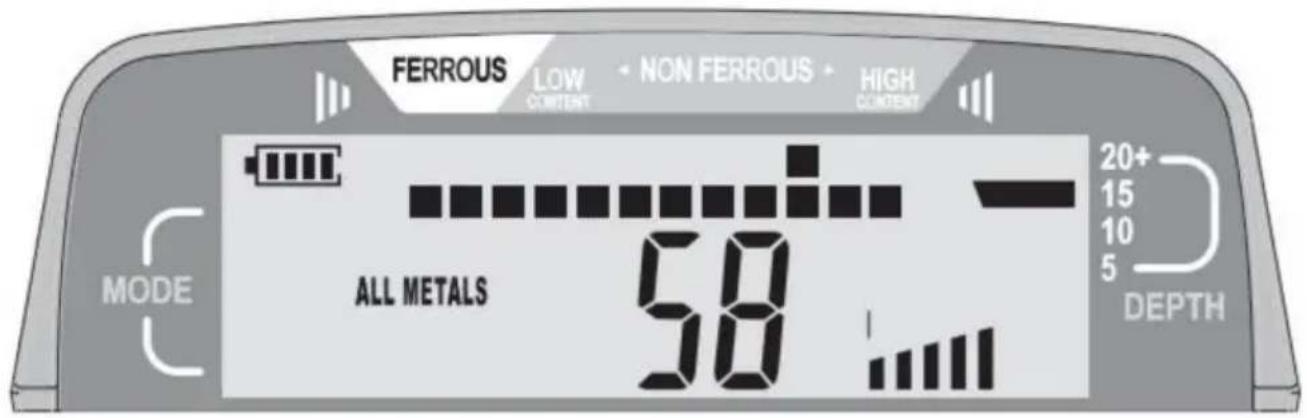

La figure 9 montre un exemple d'affichage lorsque le détecteur de métaux détecte une pièce de 25 cents américains enterrée à environ 15 cm sous la surface du sol.
LOW
CONTENT
NON FERROUS
HIGH
CONTENT
MODE
ALL METALS
58
20+
15
10
5
DEPTH
Figure 9
DÉTECTION D'OBJETS MÉTALLIQUES EN MODE TOUS MÉTAUX
Le mode Tous métaux permet au détecteur d'atteindre la détection maximale profondeur possible.
Appuyez sur le bouton ON/OFF pour allumer le détecteur de métaux. Pour sélectionner « Tout », Mode Métaux, appuyez sur le bouton « ALL-METAL/DISC » jusqu'à ce que le symbole « ALL « METAUX » apparaît suï'écran.
- Ajustez la sensibilité
Tenez le détecteur par sa poignée. Soulevez et ajustez la bobine de recherche de manière à ce que La bobine de recherche est placée à environ 50 cm au-dessus du sol, parallèlement à celui-ci. Le détecteur la sensibilité est réglée via le bouton « SENSIBILITÉ/SÉLECTION DU MODE » et le nombre de barres indicatrices de sensibilité affichégraphiquement
indique la sensibilité actuelle. Appuyez sur le bouton + ou - " côté dela
Appuyez sur le bouton « SÉLECTION DE SENSIBILITÉ/MODE » jusqu'à ce qu'un léger son soit émis le détecteur estentendu.
- Effectuer le réglage de l'équilibre du sol
Pour annuler les minéraux présents dans le sol, vous devez effectuer un bilan de sol réglage avant de commencer la numérisation en mode Tous métaux sur un site.
Utilisez la procédure suivante pour effectuer le réglage de l'équilibre du sol :
-
Tenez le détecteur et déplacez-le vers un endroit où il n'y a pas de métal objet dans le sol sous la bobine de recherche.
-
Soulevez et ajustez la bobine de recherche de sorte qu'elle soit à environ 50 cm au-dessus et parallèle au sol.
-
Appuyez sur le bouton « " ou " - " côté du " GROUND BALANCE/CUSTOM
Appuyez une fois sur le bouton « SÉLECTION ». Le symbole « ÉQUILIBRE DE SOL » apparaît sur l'affichage et le réglage de l'équilibre du sol (qui est dans la plage de -99 à +99 ) s'affiche sur l'écran.
- Abaissez la bobine de recherche à environ 5 à 8 cm du sol. Si le son du détecteur augmente lorsque la bobine de recherche est abaissée à sol, soulevez la bobine de recherche à environ 50 cm au-dessus du sol, puis appuyez le " - " côté du bouton " ÉQUILIBRE DE SOL/SÉLECTION PERSONNALISÉE
pour diminuer l'effet de sol. Si le son du détecteur
diminue lorsque la bobine de recherche est abaissée au sol, relevez la bobine de recherche à environ 50 cm du sol, puis appuyez sur le bouton " + " côté dda
Bouton « ÉQUILIBRE DE SOL/SÉLECTION PERSONNALISÉE » pour augmenter la réglage de l'équilibre disol.
Astuce : Appuyez longuement sur la touche « + " ou " - " côté du " TERRAIN Le bouton « BALANCE/CUSTOM SELECTION » augmentera ou diminuera la réglage rapide de l'équilibre du sol.
-
Répétez l'étape 4 jusqu'à ce que le son du détecteur reste à environ inchangé lorsque vous abaissez et relevez la bobine de recherche. Maintenant, le sol le réglage de l'équilibre est terminé.
-
Commencez la numérisation
Une fois que vous avez terminé le réglage de la sensibilité, puis le réglage du sol réglage de l'équilibre, vous pouvez commencer à rechercher un objet métallique ou une cible. Pendant le balayage, maintenez la hauteur de la bobine de recherche à environ 5 à 10 cm au-dessus et parallèlement au sol à tout moment pour de meilleurs résultats de détection, marche lentement, tout comme vous balayez lentement la bobine de recherche en ligne droite d'un côté à l'autre.
Lorsque le détecteur détecte un objet métallique, un curseur d'identification de cible apparaît dans un
une certaine position pour indiquer le type de métal probable de l'objet détecté et un identifiant de cible numérique, qui est un nombre à deux chiffres, sera affiché sur l'écran si la force du signal métallique détecté dépasse le seuil d'identification du détecteur, et en même temps, et si la cible est acceptée par un pixel éclairé sur l'échelle horizontale, le son du détecteur augmentera.
Étant donné que de nombreux facteurs (degré d'oxydation de l'objet métallique, impuretés métalliques présentes dans le sol, teneur en humidité du sol, taille et teneur en métal de l'objet, profondeur, etc.) peuvent affecter l'indication du curseur d'identification de la cible et l'identification numérique de la cible, ces indications ne sont pas précises et ne sont données qu'à titre indicatif. Leur exactitude n'est garantie.
Lorsque le signal métallique détecté est suffisamment fort, l'écran affiche une barre indicatrice de profondeur de cible. Cette barre, utilisée conjointement avec l'échelle de profondeur, permet d'estimer la distance entre l'objet détecté et le disque de recherche. De nombreux facteurs pouvant influencer l'affichage de la barre indicatrice de profondeur de cible, celle-ci n'est pas précise et son exactitude n'est pas garantie. Elle est fournie à titre indiquatement.

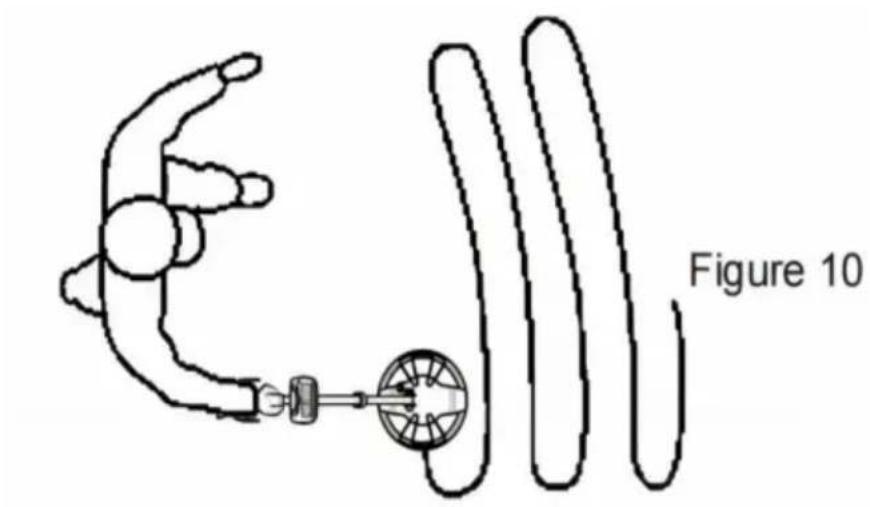

Pendant le balayage, la bobine de recherche doit être en mouvement. Si elle est immobile, le détecteur ne peut pas détecter correctement les métaux.
4. Localiser un objet métallique détecté Après
avoir détecté un objet métallique, vous pouvez utiliser la fonction Localiser pour le localiser. Localiser précisément un objet vous permet de récupérer rapidement le terrain grâce au plus petit trou de creusement possible.
Utilisez la procédure suivante pour identifier une cible :
- Déplacez la bobine de recherche autour de l'objet métallique détecté déterminer le
l'emplacement approximatif de cet objet. Déplacez ensuite le disque de recherche vers cet emplacement, puis maintenez la bobine de recherche à cet endroit et au-dessus du objet détecté.
- Appuyez sur le bouton PINPOINT et maintenez-le enfoncé. L'écran affiche symbole « PINPOINT » et les 8 barres indicatricesdesibilité.
- Relâchez le bouton PINPOINT puis immédiatement (dans la seconde qui suit) le relâchement du bouton) maintenez le bouton gain enfoncé. Le numéro du les barres indicatrices de sensibilité affichées diminuent de 1 et le volume sonore du détecteur diminue en conséquence.
- Déplacez la bobine de recherche sur une petite distance vers la source du signal métallique (l'objet détecté) en fonction du volume du son. Le son
le volume du détecteur augmente à mesure que la bobine de recherche s'approche du métal source du signal (l'objet détecté).
- Répétez les étapes 3 et 4 pour vous rapprocher progressivement de la cible. à la fin, la cible peut élocalisée.
Note:
Le détecteur quitte automatiquement le mode PINPOINT environ 3 secondes plus tard après avoir relâché le bouton PINPOINT.
DÉTECTION D'OBJETS MÉTALLIQUES EN MODE DISCRIMINATION
Si vous souhaitez détecter un type (ou une sorte) spécifique d'objets métalliques pendant en ignorant largement les autres types d'objets métalliques lors de la numérisation, vous devriez Sélectionnez un mode de discrimination approprié. Il existe cinq modes de discrimination.
Au total, il y a les modes BIJOUX, PIÈCES, DÉBRIS, ORNEMENTS et PERSONNALISÉ. Vous pouvez sélectionner l'un de ces modes.
modes pour répondre à vos besoins.
Le détecteur dispose de 12 pixels ou « encoches » de discrimination, affichés sur l'écran.
échelle horizontale (voir figures 2 et 7). Dans tout mode de discrimination,
cible détectée qui est acceptée par un pixel éclairé sur l'échelle horizontale
provoquera une augmentation du bruit et les cibles rejetées par un
pixel vide à l'horizontale
l'échelle ne provoquera probablement pas d'augmentation buit.

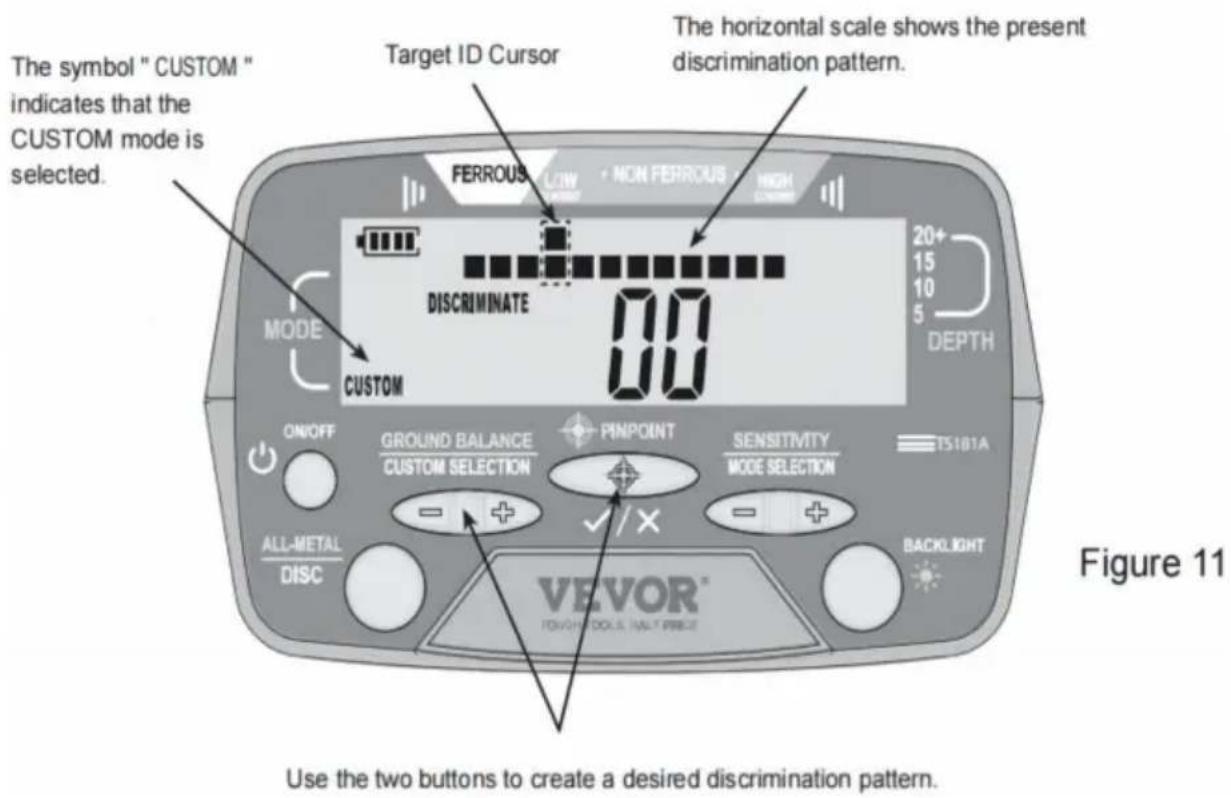

Parmi ces modes, le mode BIJOUX, le mode PIÈCES, le mode DÉBRIS, le mode ORNEMENTS sont prédéfinis et ne peuvent pas être modifiés, mais en PERSONNALISÉ
mode, vous pouvez modifier librement le modèle de discrimination actuel pour créer un
modèle de discrimination souhaité pour mieux répondre à besoins.
Pour sélectionner le mode de discrimination souhaité, assurez-vous d'abord que le détecteur est en mode discrimination. Si le détecteur est en mode « Tous métaux » (TOUS
METALS" s'affiche), appuyez sur le bouton "ALL-METAL/DISC" jusqu'à qu'oe
Le symbole « DISCRIMINATE » apparaît à l'écran. Appuyez ensuite sur le côté « » du ou
menu « SENSIBILITÉ/MODE » pour sélectionner l'un des 5 modes.
Modes de discrimination.
Chaque fois qu'un mode est sélectionné, l'écran affiche le mode correspondant.
indicateur de mode (voir Figure 2) pour indiquer le mode actuellement sélectionné.
Les cinq modes de discrimination sont expliqués comme suit :
- Mode BIJOUX
Conçu pour trouver des bijoux tels que des bagues, des montres, des bracelets et des colliers, tout en ignorant la plupart des déchets en fer.
- Mode PIÈCES
Le mode PIÈCES est conçu pour rechercher des pièces américaines et des pièces similaires et Éliminez les déchets courants tels que le fer et le papier aluminium. Sachez que
les bijoux de taille moyenne peuvent être manqués avec ce modèle de discrimination et
que certaines cibles indésirables (telles que les canettes en aluminium) peuvent être détectées et provoquer une augmentation du bruit.
•Mode DÉBRIS
Le mode DEBRIS est conçu pour détecter les débris tout en les éliminant (ignorant) les petits morceaux der.
•Mode ORNEMENTS
Le mode ORNAMENTS est conçu pour détecter la plupart des types de métaux ornements.
•Mode PERSONNALISÉ
Le détecteur dispose de 12 pixels ou « encoches » de discrimination, représentés sur l'écran. échelle horizontale. Le mode PERSONNALISÉ vous permet de modifier l'échelle actuelle modèle de discrimination librement et créer un modèle de discrimination souhaité.
faites-le, assurez-vous d'abord que le détecteur est en mode PERSONNALISÉ et que le La bobine de recherche est éloignée de tout objet métallique et de toute source d'inférence. appuyez sur le bouton + " ou " - " côté du " GROUND BALANCE/CUSTOM
Bouton « SÉLECTION » pour déplacer le curseur d'identification de la cible vers la droite ou la gauche jusqu'à ce qu'il est dans la position souhaitée. Appuyez ensuite sur le bouton « PINPOINT » pour éliminer ou activer le pixel situé sur l'échelle horizontale, directement sous le curseur d'identification de la cible. (Voir les figures 11 et 12.)
Après avoir sélectionné le mode de discrimination souhaité ou créé le motif de discrimination souhaité en mode PERSONNALISÉ, vous pouvez commencer à rechercher un objet ou une cible métallique. La méthode de balayage est identique à celle du mode Troétaux.
Mode.
Lorsque le détecteur détecte un objet métallique, un curseur d'identification de cible apparaîtra dans une certaine position pour indiquer le type de métal probable de l'objet détecté et un identifiant de cible numérique, qui est un nombre à deux chiffres, sera affiché sur l'écran si la force du signal métallique détecté dépasse le seuil d'identification du détecteur, et en même temps, et si la cible est acceptée par un pixel éclairé sur l'échelle horizontale, le détecteur émettra un ou plusieurs
Étant donné que de nombreux facteurs (degré d'oxydation d e l'objet métallique, impuretés métalliques dans le sol, teneur en humidité du sol, taille et teneur en métal de l'objet, profondeur, etc.) peuvent affecter l'indication du curseur d'identification de la cible et l'identification numérique de la cible, l'indication du curseur d'identification de la cible et l'identification numérique de la cible ne sont pas p
À titre de référence non critique uniquement. L'indication du curseur d'identification de la cible et l'identification numérique de la cible ne sont pas garanties.
pour être correct.
Lorsque le signal métallique détecté est suffisamment fort, l'écran affiche une barre indicatrice de profondeur de cible. Cette barre, utilisée conjointement avec l'échelle de profondeur, permet d'estimer la distance entre l'objet détecté et le disque de recherche. L'indication de la barre indicatrice de profondeur de cible n'est pas précise et son exactitude n'est pas garantie. Elle est fournie à titre indiquifement.
Pendant le balayage, la bobine de recherche doit être en mouvement. Si elle est immobile, le détecteur ne peut pas détecter correctement les métaux.
FONCTION D'ALARME AUDIO À 6 FRÉQUENCES
Quel que soit le mode de discrimination, le détecteur peut émettre six tonalités d'alarme pour différents types d'objets métalliques, ce qui permet à l'opérateur d'identifier le type de métal probable de l'objet détecté. Pour un objet détecté spécifique, identifié par un pixel allumé sur l'échelle horizontale, le détecteur émet une tonalité spécifique.
UTILISATION DU RÉTROÉCLAIRAGE
Lorsque vous utilisez le détecteur dans un environnement sombre, vous pouvez activer le rétroéclairage pour une utilisation simplifiée. Pour activer ou désactiver le rétroéclairage, appuyez brièvement sur le bouton « RÉTROÉCLAIRAGE » lorsque le détecteur est allumé.
Lorsqu'il y a deux détecteurs de métaux identiques fonctionnant sur le même site, vous peut les régler sur deux canaux de fonctionnement différents pour éviter la diaphonie (interférence) entre eux.
Lorsque le détecteur est allumé, il est par défaut sur le canal 0. Vous pouvez appuyer sur et maintenez le bouton « BACKLIGHT » enfoncé pendant environ 2 secondes pour allumer détecteur entre le canal 0 et le canal 1 ; l'écran indiquera brièvement la chaîne actuellement sélectionnée.
UTILISATION DE L'ÉCOUTEUR
Le détecteur peut fonctionner avec des écouteurs (en option). Pour utiliser les écouteurs, insérez simplement la fiche de l'écouteur dans la prise pour écouteurs à l'arrière de le boîtier de commande, le haut-parleur du boîtier de commande sera désactivé automatiquement.
Note:
Pour des raisons de sécurité, n'utilisez pas d'écouteurs (ou de casque) à proximité de la circulation.
Pour éviter toute perte auditive, n'utilisez pas d'écouteurs (ou de casque) si vous en utilisez vous met mal à l'aise.
DÉPANNAGE
| SYMPTÔME | SOLUTION |
| Le détecteur peut ne pas êtreallumé. | 1. Assurez-vous que les piles sont installées correctement orientation.2. Remplacez les anciennes piles par des neuves du même type. |
| Des sons erratiquesou curseur d'identification de la cible mouvement | 1. Assurez-vous que la bobine de recherche est bien connectée et que le câble de la bobine de recherche est étroitement enroulé autour de la tige.2. Lorsque vous utilisez le détecteur à l'intérieur, sachez qu'une exposition excessive des interférences électriques sont présentes et que les sols et les murs peut contenir des tiges d'acier d'armature ou d'autres objets métalliques.3. Assurez-vous que la bobine de recherche est à proximité d'un autre métal détecteur ou autre objet métallique (tel qu'une source d'alimentation électrique) ligne, clôture en fil de fer, etc.).4. Réduisez la sensibilité du détecteur lorsque vous êtes dans la zone Tous métaux Mode. |
| IntermittentSignaux | Des signaux intermittents signifient généralement que le détecteur a détecté un objet métallique profondément enfoui ou qui est positionné à un angle difficile à lire pour le détecteur. Scannez depuis différentes directions pour mieux définir le signal. en cas de cibles multiples, passez en mode Tous métaux et utilisez la fonction de localisation précise du détecteur pour localiser toutes les cibles.NOTE:Les objets en fer peuvent provoquer des signaux intermittents. Vous pouvez identifier objets en fer dans le mode Tous les métaux. |
| Le détecteur est incapable detrouver des éléments spécifiquescibles | Assurez-vous d'utiliser un mode de détection approprié. Si vous si vous souhaitez détecter des pièces, le mode PIÈCES est probablement le meilleur choix d'éliminer d'autres objets métalliques indésirables. Vous pouvez également utiliser le mode Tous métaux, qui détecte tous les cibles métalliques pour garantir que les cibles souhaitées peuvent détectées. |
| Curseur d'identification de la cible rebondit | Si le curseur d'identification de la cible rebondit de manière erratique, le détecteur peut j'ai détecté un objet indésirable ou le signal métallique est trop faible.Cependant, le curseur d'identification de la cible peut rebondir si une bonne cible (comme une pièce de monnaie) n'est pas parallèle à la bobine de recherche ou à la La cible se trouve sous le bord du disque de recherche. Curseur d'identification de la cible peut également rebondir s'il y a un ou plusieurs objets indésirables existant à côté de la bonne cible. Déplacez la bobine de recherche de différentes directions jusqu'à ce que le curseur d'identification de la cible devienne plus écurie.Note:Les grandes plaques de fer, selon leur orientation dans le sol, peuvent être considérées comme une bonne cible ou provoquer le déplacement du curseur d'identification de la cible. de façonerratique. |
REEMPLACEMENT DE LA BATTERIE
L'indicateur de niveau de batterie sur l'écran indique le niveau actue batterie.
piles. Quatre barres ( ) indique que les piles sont faibles. Pour éviter diminution des performances ou fonctionnement anormal, remplacez les piles immédiatement lorsque l'indicateur de niveau de batterie devient " " (il n'y a pas barre sur l'indicateur).
Pour remplacer les piles, éteignez d'abord le détecteur. Faites ensuite glisser le couvercle de la batterie, qui se trouve à l'avant du boîtier de commande (voir la figure 4), pour Retirez le couvercle des piles. Remplacez les piles usagées par des neuves de la même marque. même type, marque
assurez-vous que les connexions de polarité sont correctes (voir les indications de polarité au bas du compartiment à piles). Réinstallez le couvercle de la batterie.
NOTE
- Éteignez le détecteur lorsqu'il n'est pas utilisé.
- Si le détecteur fonctionne anormalement, une cause possible est que les piles sont épuisées. Remplacez les piles si nécessaire.
- Protégez la fiche du câble de la bobine de recherche de l'humidité ; sinon, Le détecteur risque de perdre sa capacité de détection. Séchez la précessaire.
- Le boîtier de commande n'est pas étanche. Protégez-le de l'eau. ne pas utiliser le détecteur sous-piaie.
- Ne placez pas le détecteur dans un environnement à haute température. • Manipulez le détecteur avec précaution. Ne le cognez pas, ne le laissez pas tomber et ne le maltraitez pas. • Ne modifiez pas le circuit détecteur.
AVERTISSEMENT
Tout détecteur de métaux peut détecter des lignes électriques souterraines, des explosifs ou d'autres objets qui, s'ils sont heurtés, pourraient causer des blessures corporelles.
Lors de la recherche d'objets métalliques, respectez les consignées :
- Ne cherchez pas dans une zone où vous pensez qu'il pourrait y avoir des corps enterrés ligne ou canalisation électrique souterraine.
- Ne heurtez aucune ligne connue ou suspectée de transporter de l'électricité. pouvoir.
- Ne pas perturber les canalisations, en particulier si elles peuvent transporter des matières inflammables. gaz ouliquide.
- Soyez raisonnablement prudent lorsque vous creusez vers un objet, en particulier dans zones où vous n'êtes pas sûr de l'état du sous-sol.
- Pour des raisons de sécurité, ne vous rendez pas dans un champ de mines ou une zone militaire.
- Respectez toutes les lois nationales, étatiques et locales lors de la détection.
ACCESSOIRES
Manuel : 1 pièce
Écouteur : 1 pièce
Sac à main : 1 pièce
Pelle à creuser : 1 pièce
Prise pour écouteurs : 1 pièce
Batterie : 6 pièces
Couvercle de protection de bobine : 1 pièce
DÉCLARATION
- Ce manuel est sujet à modification sans préavis.
- Notre société n'assumera aucune autre responsabilité en cas de perte.
- Le contenu de ce manuel ne peut pas être utilisé comme raison pour utiliser le détecteu pour une application particulière.
Adresse : Shuangchenglu 803nong11hao1602A-1609shibaoshanqu, Shanghai 200000CN.
Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166 Anaheim
Lieu, Rancho Cucamonga, CA 91730
E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Francfort-sur-Ⅰ Main.
| Représentant | du Royaume-Uni |
YH CONSULTING LIMITÉE.
Assistance technique et certificat de garantie électronique www.vevor.com/support
VEVOR®
