MANUALE UTENTE TS181A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

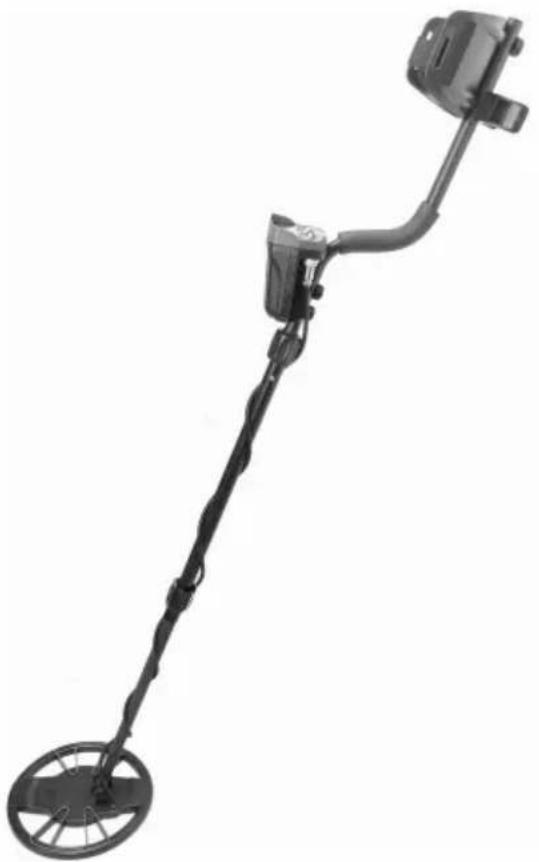

RICERCATORE DI METALLI

MODELLO: TS181A

Continuiamo a impegnarci per fornirvi strumenti a precompetitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili da noi utilizzate rappresentano solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non intendono necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: TS181A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

FC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non deve causare interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamenti desiderato.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

INTRODUZIONE

Questo strumento è un metal detector multifunzionale e ad alta sensibilità, progettato per rilevare vari tipi di oggetti metallici sotterranei.

Caratteristiche principali:

- Pannello di controllo con pulsanti facili da premere • Due

tipi di modalità di rilevamento selezionabili: modalità Tutti i metalli e

Modalità didiscriminazione

- L'ID target digitale e il cursore ID target aiutano l'operatore a determinare il probabile tipo di metallo del

target • Regolazione del

bilanciamento del terreno con l'impostazione del bilanciamento del terreno (-99 \~ +99) visualizzata •

Sensibilità

regolabile con un display grafico a barre • Indicazione della

profondità del target • Allarme

acustico. Ci sono 6 tipi di toni di allarme in modalità Discriminazione.

- 4 modalità di discriminazione preimpostate e 1 modalità di discriminazione personalizzata

- Individuazione del

bersaglio • Indicazione del livello della batteria

• Bobina di ricerciampermeabile
• Jack per cuffie da 3,5 mm

SPECIFICHE TECNICHE

Distanza massima di rilevamento: circa 10 pollici per una moneta da 25 centesimi di dollaro USA

Umidità relativa: 85%

Ambiente di conservazione: Temperatura: -20°C \~ 50°C

Umidità relativa: 85% Batteria:

batteria alcalina da 1,5 V, AA o equivalente, 6 pezzi Peso: circa 1,4 kg

(batteria inclusa)

PANNELLO FRONTALE

FERROUS LOW CONTENT NON FERROUS HIGH CONTENT JEWELRY COINS DEBRIS ORNAMENTS CUSTOM DISCRIMINATE ALL METALS SENSITIVITY GROUND BALANCE 86 PINPOINT 20+ 15 10 5 DEPTH ON/OFF GROUND BALANCE CUSTOM SELECTION PINPOINT SENSITIVITY MODE SELECTION TS181A ALL-METAL DISC V/VX BACKLIGHT VEVOR® TOUGH TOOLS, HALF PRICE Figure 1

1. Scala di profondità

Questa scala di profondità deve essere utilizzata insieme al bersaglio visualizzato barra indicatrice di profondità per la previsione della profondità del bersaglio.

2. Legenda ID target

Funziona con il cursore ID target per indicare il probabile tipo di metallo del rilevato oggettometallico.

3. Visualizzazione

4. Pulsante "ON/OFF"

Premere il pulsante "ON/OFF" per accendere o spegnere il metal detector.

5. Pulsante "ALL-METAL/DISC"

Premere il pulsante "ALL-METAL/DISC" per passare da All Metals Modalità e una modalità di discriminazione.

6. Pulsante "BILANCIAMENTO DEL TERRENO/SELEZIONE PERSONALIZZATA"

Nella modalità All Metals, il pulsante "GROUND BALANCE/CUSTOM SELECTION" viene utilizzato per regolare il bilanciamento del terreno.

In modalità CUSTOM, che è una delle cinque modalità di discriminazione

(modalità GIOIELLI, modalità MONETE, modalità DETRITI, modalità ORNAMENTI, modalità

PERSONALIZZATA), questo pulsante viene utilizzato per spostare il cursore ID di destinazione su un posizione desiderata per creare il modello di discriminazione desiderato.

In modalità PERSONALIZZATA, è possibile premere il ^+ " lato di questo pulsante per spostàre cursore "ID target" verso destra oppure premere il cursore" lato di questo pulsante per spostàre "ID target" verso sinistra.

7. Pulsante "PUNTA"

Nella modalità Tutti i metalli, questo pulsante "PINPOINT" viene utilizzato per individuare un oggetto rilevato oggetto metallico.

In modalità PERSONALIZZATA, questo pulsante viene utilizzato per eliminare o attivare il pixel situato sulla scala orizzontale, direttamente sotto il cursore ID target.

8. Pulsante "SELEZIONE SENSIBILITÀ/MODALITÀ"

Nella modalità Tutti i metalli, questo pulsante "SELEZIONE SENSIBILITÀ/MODALITÀ" viene utilizzato per regolare la sensibilità dellevatore.

In qualsiasi modalità di discriminazione, è possibile premiere + "latoo" - "lato d'questo pulsante" per passare da una all'altra delle cinque modalità di discriminazione.

9. Pulsante "RETROILLUMINAZIONE"

Premere brevemente il pulsante "RETROILLUMINAZIONE" per accendere o spegnere la retroilluminazione. Premere e tenere premuto questo pulsante per circa 2 secondi per accendere il rilevatore tra il canale 0 e il canale

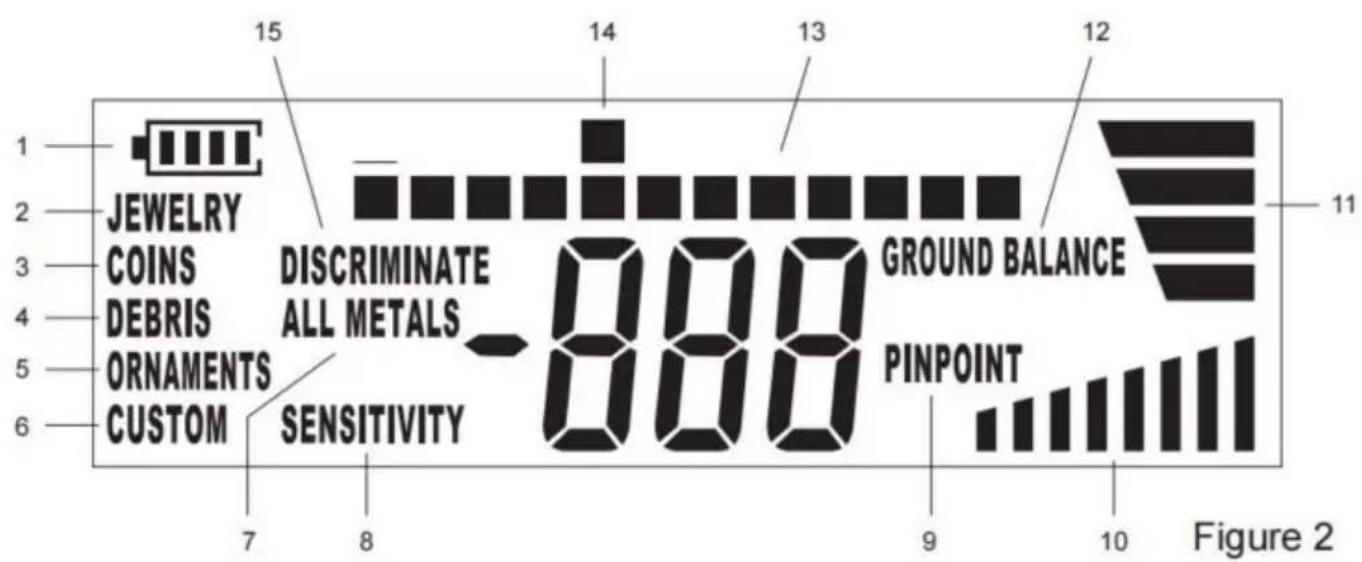

COMPRENDERE IL DISPLAY

1. .....Indicatore del livello della batteria.

2. JEWELRY .....II metal detector è in modalità GIOIELLI.

3. COINS ..... Il metal detector è in modaCOINS.

4. DEBRIS .....II metal detector è in moda DEBRIS.

5. ORNAMENTS .....Il metal detector è in modal ORNAMENTI.

6. CUSTOM .....II metal detector è in modalità PERSONALIZZATA.

7. ALL METALS ..... Il metal detector è in modalità Tuntetalli.

8. SENSITIVITY .....Il metal detector è in modalità di regolazione dehsibilità.

9. PINPOINT .....II metal detector è in modalità PINPOINT.

10. ....Barre indicatrici della sensibilità.

11. ....Barre indicatrici della profondità del bersaglio

12. GROUND BALANCE .....Il metal detector è in regolazione del bilanciamentotereno modalità.

13. ■■■■■■■■■■■■■...... Scala orizzontale che mostra il

modello di discriminazione corrente, con pixel illuminati che indicano accettato target e pixel vuoti che indicano target rifiutati.

1. ......Cursore ID target.

2. DISCRIMINATE .....Il metal detector è in modalità Discriminazione.

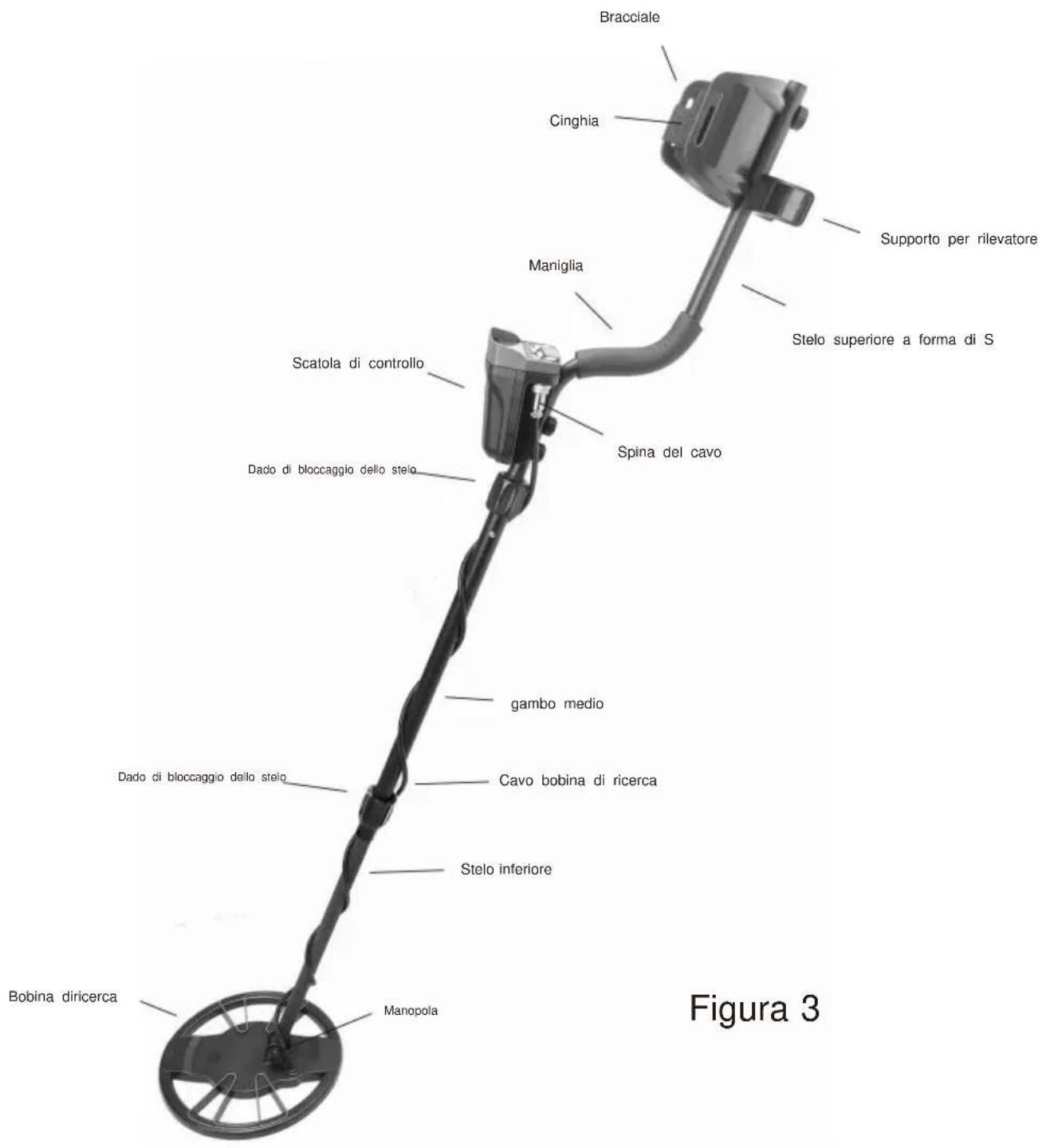

Struttura generale

Bracciale Cinghia Maniglia Supporto per rilevatore Stelo superiore a forma di S Scatola di controllo Spina del cavo Dado di bloccaggio dello stelo gambo medio Cavo bobina di ricerca Dado di bloccaggio dello stelo Stelo inferiore Bobina diricerca Manopola Figura 3

Struttura della parte superiore

Bobina diricerca Manopola Rondella digomma Bullone filettato Rondella di gomma Stelo inferiore Dado di bloccaggio dello stelo Anello di fissaggidfilettato Buco gambo medio Dado di bloccaggio dello stelo Pulsante Scatola di controllo bulloni Stelo superiore a forma di S Supporto per rilevatore Bracciale bulloni

Nota:

1. Le due rondelle di gomma devono essere posizionate nelle due fessure circolari ai due lati dell'estremità dell'asta inferiore prima di infilare la bobina di ricerca sull'estremità dell'asta inferiore.

2. Ruotare delicatamente il controdado dello stelo centrale nella direzione corretta per fissare lo stelo inferiore solo dopo che lo stelo inferiore è stato inserito nello stelo centrale e i due pulsanti sullo stelo inferiore si sono innestati nei fori desiderati sullo stelo centrale.
   Analogamente, ruotare delicatamente il controdado dello stelo centrale nella direzione corretta per fissare lo stelo superiore a S solo dopo che lo stelo superiore è stato inserito nello stelo centrale e i due pulsanti sullo stelo superiore si sono innestati nei fori desiderati sullo stelo centrale.

3. Per evitare danni, non tirare il cavo con forza.

Come regolare la lunghezza del rilevatore:

1. Ruotare delicatamente in senso antiorario il dado di bloccaggio dello stelo inferiore finché non si allenta.
2. Premere i due pulsanti inferiori sullo stelo centrale e regolare la posizione dello stelo inferiore finché i due pulsanti non si inseriscono nei fori desiderati sullo stelo centrale. (Suggerimento: per poter regolare la posizione dello stelo inferiore, potrebbe essere necessario inserire ulteriormente lo stelo inferiore nello stelo centrale e quindi ruotare leggermente lo stelo inferiore tenendo premuti i due pulsanti.)
3. Ruotare il dado di bloccaggio dello stelo in senso orario fino a fissare lo stelo inferiore.

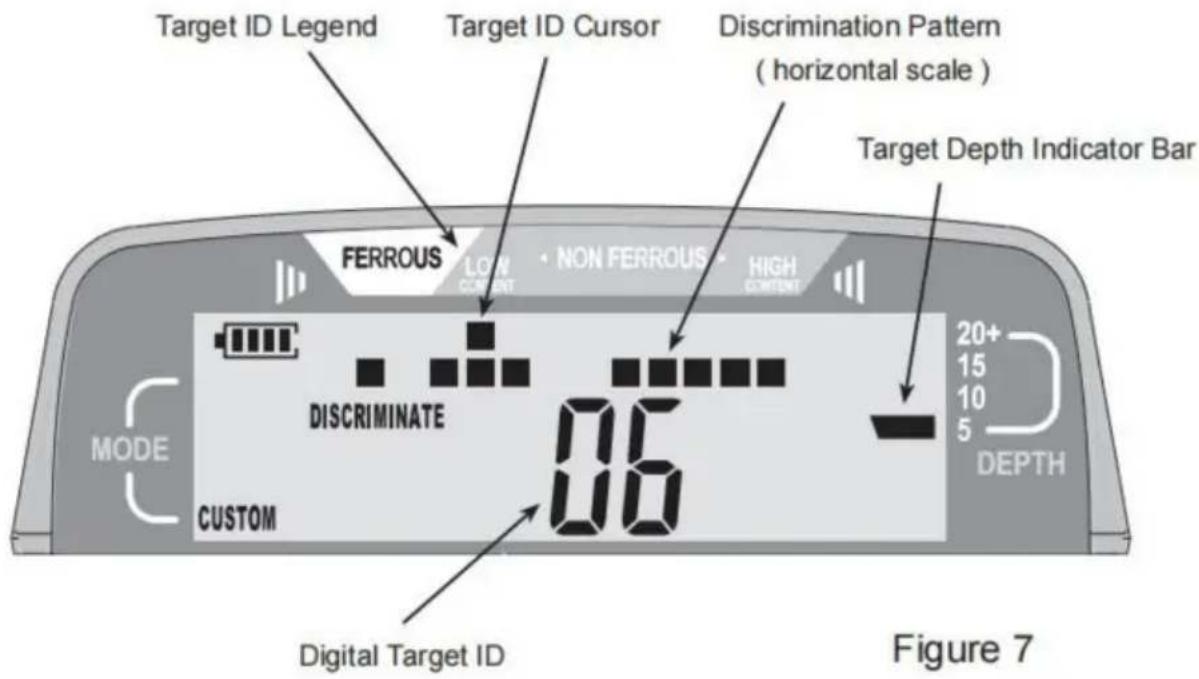

Target ID Legend Target ID Cursor Discrimination Pattern ( horizontal scale ) Target Depth Indicator Bar FERROUS LOW CONTENT NON FERROUS HIGH CONTENT 20+ 15 10 5 DEPTH MODE CUSTOM DISCRIMINATE 06 Digital Target ID Figure 7

Legenda ID target

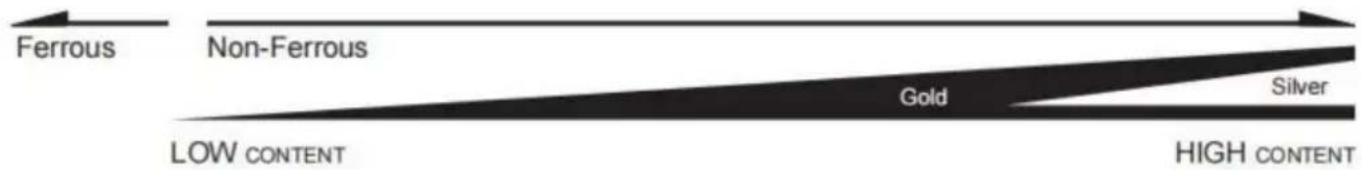

La legenda dell'ID target funziona con il cursore dell'ID target per indicare l'probabile tipo di metallo del bersaglio, con bersagli ferrosi (ferro) a sinistra, bersagli non ferrosi sottili o con bassa conduttività al centro e bersagli spessi o con alta conduttività a destra.

Scala orizzontale

La scala orizzontale mostra il modello di discriminazione attuale, con illuminazione pixel che indicano obiettivi accettati e pixel vuoti che indicano obiettivi rifiutati obiettivi.

Cursore ID destinazione

Quando il rilevatore rileva un bersaglio, verrà visualizzato un cursore ID bersaglio per questo bersaglio se il segnale metallico è abbastanza forte; ma il rilevatore produrrà segnale acustico solo per i bersagli accettati sulla scala orizzontale e sarà probabilmente non produce un segnale udibile per gli oggetti respinti sull'orizzontale scala.

L'ID digitale del

bersaglio fornisce un numero a due cifre per identificare il bersaglio con maggiore precisione rispetto al cursore ID del bersaglio. L'ID del bersaglio può variare notevolmente in base alle dimensioni e allo spessore del bersaglio, poiché i pezzi di metallo piccoli e sottili non conducono corrente elettrica bene come i pezzi di metallo più spessi. Inoltre, i terreni mineralizzati possono causare errori nell'ID del bersaglio, soprattutto per i bersagli di piocelesioni.

Nota:

La reazione di mineralizzazione del suolo può essere eliminata in modo più efficiente quando il bersaglio è centrato sotto la bobina di ricerca e quest'ultima viene fatta scorrere in piano e a un'altezza costante dal suolo. Dopo che il metal detector ha rilevato un bersaglio, è possibile effettuare il rilevamento su questo bersaglio più volte e scartare le letture errate dell'ID del bersaglio ottenute e acquisire solo le letture corrette.

Minore è la profondità di sepoltura indicata, più forte è il segnale del metallo rilevato e più affidabile è la lettura dell'ID deersaglio.

Valore della categoria

Quando il segnale metallico rilevato è sufficientemente forte, un cursore ID target apparirà in una determinata posizione per indicare il probabile tipo di metallo (o categoria) dell'oggetto metallico rilevato. In base alla posizione del cursore ID target, è possibile prevedere il probabile tipo di metallo (o categoria) dell'oggetto rilevato facendo riferimento alla Figura 8 e alla legenda ID target (vedere Figura 7) sopra il cursore ID target. La Figura 8 è essenzialmente simile alla legend ID target, ma le informazioni contenute nella Figura 8 sono diverse.

è espresso a parole ed è molto più dettagliato delle informazioni contenute nella legenda dell'ID del target. È possibile utilizzare la Figura 8 insieme al cursore dell'ID del target, proprio come si fa con la legenda dell'ID delget.

Le monete avranno molto probabilmente un valore simile a ogni passaggio della bobina di ricerca, grazie alla loro forma rotonda. Oro e argento possono effettivamente essere rilevati in diverse categorie di valore grazie alle loro qualità metalliche. Oggetti d'oro o d'argento più piccoli avranno un valore diverso da quello di oggetti d'oro o d'argento più grandi. Oggetti di scarto possono emettere un valore diverso ogni volta che la bobina di ricerca vi passa sopra. Anche l'angolazione del metal detector può influenzare l'identificazione di un oggetto. Se si decide di testare il metal detector passando una moneta sulla bobina di ricerca, passarla con il lato piatto parallelo alla bobina di ricerca; questa è la posizione in cui si troveranno la maggior parte delle monete sepolte.

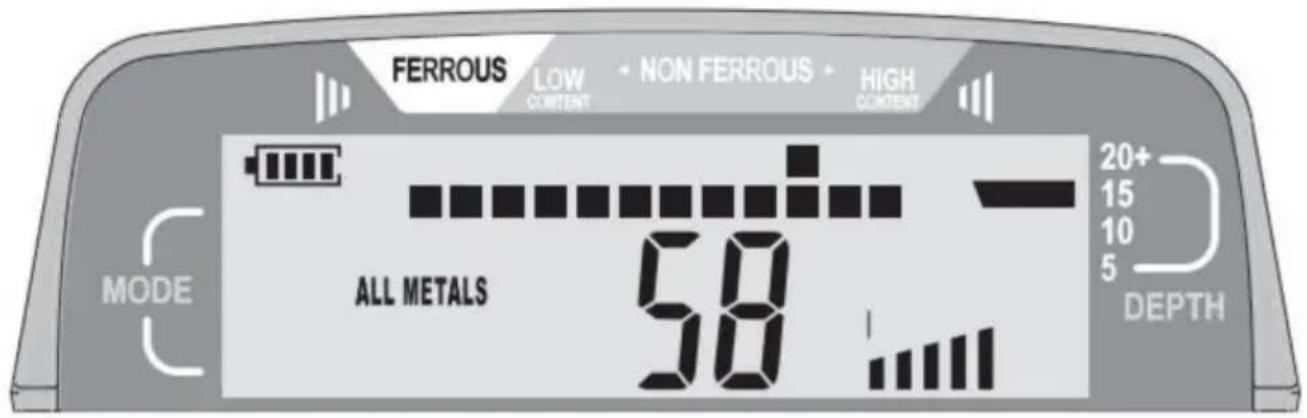

La figura 9 mostra un esempio di visualizzazione quando il metal detector rileva una moneta da 25 centesimi di dollaro statunitense sepolta a circa 15 cm sotto la superficie del terreno.

FERROUS LOW CONTENT NON FERROUS HIGH CONTENT MODE ALL METALS 58 20+ 15 10 5 DEPTH

Figure 9

RILEVAMENTO DI OGGETTI METALLICI IN MODALITÀ TUTTI I METALLI

La modalità All Metals consente al rilevatore di raggiungere la massima rilevazione profondità possibile.

Premere il pulsante ON/OFF per accendere il metal detector. Per selezionare Tutti Modalità Metalli, premere il pulsante "ALL-METAL/DISC" finché non compare il simbolo "ALL Sul display appare la scrittà METALLI".

1. Regola la sensibilità

Tenere il metal detector per la maniglia. Sollevare e regolare la bobina di ricerca in modo che la bobina di ricerca è a circa 50 cm sopra e parallela al terreno. Il rilevatore

la sensibilità viene regolata tramite il pulsante "SELEZIONE SENSIBILITÀ/MODALITÀ" e il numero delle barre indicatrici della sensibilità visualizzograficamente

indica la sensibilità attuale. Premere il tasto " + " O " - " latodel

Pulsante "SELEZIONE SENSIBILITÀ/MODALITÀ" finché non si sente un debole suono dal si sente il rilevatore.

2. Eseguire la regolazione del bilanciamento del terreno

Per annullare i minerali nel terreno, è necessario eseguire il bilanciamento del terreno regolazione prima di iniziare la scansione in modalità Tutti i metallisibo.un

Per eseguire la regolazione del bilanciamento del terreno, utilizzare la seguente procedura

1. Tenere il rilevatore e spostarlo in un luogo dove non ci siano oggetti metallici oggetto nel terreno sotto la bobinariderca.
2. Sollevare e regolare la bobina di ricerca in modo che sia a circa 50 cm sopra e parallelamente aerreno.

3. Premere il tasto +" " O " - " lato del "BILANCIAMENTO TERRA/PERSONALIZZATO una volta il pulsante "SELEZIONE". Il simbolo "BILANCIAMENTO DEL TERRENO" appare sul il display e l'impostazione del bilanciamento del terreno (che è nell'intervallo da -99 a +99) viene visualizzato sul display.

4. Abbassare la bobina di ricerca a circa 5-8 cm dal suolo. Se il suono del rilevatore aumenta quando la bobina di ricerca viene abbassata a terra, sollevare la bobina di ricerca a circa 50 cm da terra, preindre

- " lato del pulsante "BILANCIAMENTO TERRA/SELEZION PERSONALIZZATA"IL " per diminuire l'impostazione del bilanciamento del terreno. Se il suono proveniente dal rilevatore diminuisce quando la bobina di ricerca viene abbassata a terra, alzare la bobina cali a circa 50 cm dal suolo, quindi premere il tasto + " latodel Pulsante "BILANCIAMENTO TERRA/SELEZIONE PERSONALIZZATA" per aumentare il impostazione del bilanciamento deterreno.

Suggerimento: tenendo premuto il tasto + "O" - "lato del "TERRENO Il pulsante "SELEZIONE BILANCIAMENTO/PERSONALIZZATA" aumenterà o diminuirà il impostazione rapida del bilanciamento deterreno.

1. Ripetere il passaggio 4 finché il suono del rilevatore non rimane circa invariato quando si abbassa e si solleva la bobina di ricerca. Ora il terreno la regolazione del saldo è completata.

2. Inizia lascansione

Dopo aver completato la regolazione della sensibilità e quindi la messa a terra Dopo aver regolato l'equilibrio, è possibile iniziare la scansione per individuare oggetti metallici o bersagli. Durante la scansione, mantenere l'altezza della bobina di ricerca a circa 5 cm - 10 cm sopra e parallelamente al terreno in ogni momento per ottenere i migliori risultati di rilevamento, camminare lentamente mentre si scansiona lentamente la bobina di ricerca in linea retta da un lato all'altr

Quando il rilevatore rileva un oggetto metallico, un cursore ID target apparimà in

una certa posizione per indicare il probabile tipo di metallo dell'oggetto rilevato e un ID digitale del bersaglio, che è un numero a due cifre, verrà visualizzato sul display se l'intensità del segnale del metallo rilevato supera la soglia di identificazione del rilevatore e, allo stesso tempo, se il bersaglio viene accettato da un pixel illuminato sulla scala orizzontale, il suono del rilevato meterà.

Poiché molti fattori (grado di ossidazione dell'oggetto metallico, impurità metalliche nel terreno, contenuto di umidità del terreno, dimensioni e contenuto metallico dell'oggetto, profondità, ecc.) possono influenzare l'indicazione del cursore ID target e l'ID target digitale, l'indicazione del cursore ID target e l'ID target digitale non sono accurati e sono solo per riferimento non critico. Non si garantisce la correttezza dell'indicazione del cursore ID target e dell'ID target digitale.

Quando il segnale metallico rilevato è sufficientemente forte, il display mostrerà una barra indicatrice della profondità del bersaglio, che deve essere utilizzata insieme alla scala di profondità per prevedere la distanza tra l'oggetto rilevato e la bobina di ricerca. Poiché molti fattori possono influenzare l'indicazione della barra indicatrice della profondità del bersaglio, l'indicazione della barra indicatrice della profondità del bersaglio non è accurata e non se ne garantisce la correttezza. È solo un riferimento non critico.

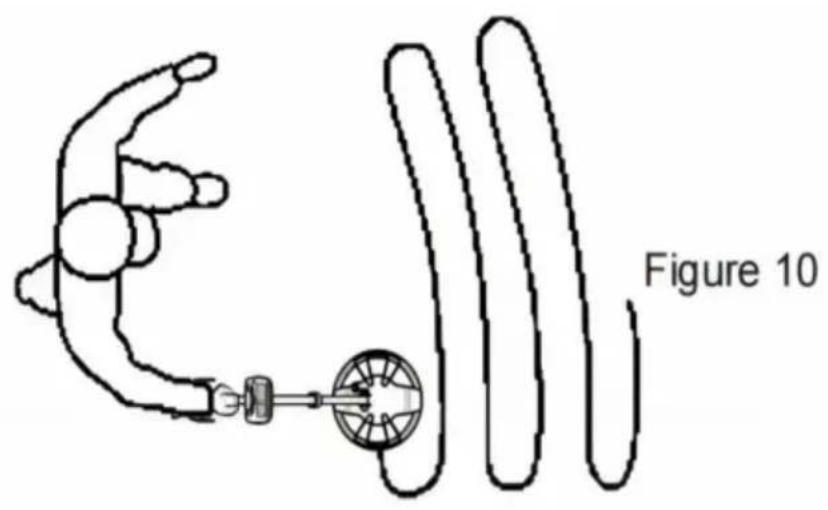

Durante la scansione, la bobina di ricerca deve essere in movimento. Se la bobina di ricerca è ferma, il metal detector non riesce a rilevare normalmente il metallo.

4. Individuazione di un oggetto metallico rilevato

Dopo aver rilevato un oggetto metallico, è possibile utilizzare la funzione Pinpoint per individuarlo. Individuare con precisione un oggetto consente di recuperare rapidamente il terreno scavando la buca più piccola possibile.

Per individuare un bersaglio, utilizzare la seguente procedura:

1. Muovere la bobina di ricerca attorno all'oggetto metallico rilevato de terminare IL
   posizione approssimativa di questo oggetto. Quindi spostare la bobina di ricerca su questo posizione, quindi tenere la bobina di ricerca in questa posizione e sopra la oggetto rilevato.
2. Premere e tenere premuto il pulsante PINPOINT. Il display mostra il simbolo "PINPOINT" e tutte le 8 barre indicatrici sensibilità.
3. Rilasciare il pulsante PINPOINT e quindi immediatamente (entro 1 secondo dopo il rilascio del pulsante) tenere premuto il pulsante guadagno. Il numero del le barre indicatrici della sensibilità visualizzate diminuiscono di 1 e il volume del suono del rilevatore diminuisce da conseguenza.
4. Spostare la bobina di ricerca un po' più lontano verso la sorgente del segnale metallico (l'oggetto rilevato) in base al volume del suono. Il suono il volume del rilevatore aumenta man mano che la bobina di ricerca si avvicina al metallo sorgente del segnale (l'oggetto rilevato).
5. Ripetere i passaggi 3 e 4 per avvicinarsi progressivamente al bersaglio. E nel alla fine, il bersaglio può essere individuato.

Nota:

Il rilevatore esce automaticamente dalla modalità PINPOINT circa 3 secondi dopo dopo aver rilasciato il pulsante PINPOINT.

RILEVAMENTO DI OGGETTI METALLICI IN MODALITÀ DI DISCRIMINAZIONE

Se si desidera rilevare un tipo specifico (o genere) di oggetti metallici mentre ignorando ampiamente altri tipi di oggetti metallici durante la scansione, dovresti selezionare una modalità di discriminazione adatta. Ci sono 5 modalità di discriminazione in in totale, sono la modalità GIOIELLI, la modalità MONETE, la modalità DETRITI, la modalità ORNAMENTI e la modalità PERSONALIZZATA. Puoi selezionare una qualsiasi di queste modalità per soddisfare le tue esigenze.

Il rilevatore ha 12 pixel o "tacche" di discriminazione, mostrati sul scala orizzontale (vedere figure 2 e 7). In qualsiasi modalità di discriminazione, il bersaglio rilevato che viene accettato da un pixel illuminato sulla scala orizzontale causerà un aumento del suono e gli obiettivi che vengono respinti da un pixel vuoto sull'orizzontale

la scala probabilmente non causerà un aumento se delno.

Tra queste modalità, la modalità GIOIELLI, la modalità MONETE, la modalità DETRITI, la modalità ORNAMENTI sono preimpostate e non possono essere modificate, ma in PERSONALIZZATO modalità, è possibile modificare liberamente il modello di discriminazione attuale per creare un modello di discriminazione desiderato per soddisfare al meglio lestenze.

Per selezionare la modalità di discriminazione desiderata, assicurarsi innanzitutto che il rilevatore sia in modalità di discriminazione. Se il rilevatore è in modalità Tutti i metalli ("ALL METALS" viene visualizzato), premere il pulsante "ALL-METAL/DISC" finché non appare sul display appare il simbolo "DISCRIMINATE". Quindi premere il lato " " del tasto+ " O " - "SENSIBILITÀ/SELEZIONE MODALITÀ" per selezionare tra le 5 Modalità di discriminazione.

Ogni volta che viene selezionata una modalità, il display mostrerà la modalità corrispondente indicatore di modalità (vedere Figura 2) per indicare la modalità attualse selezionata.

Le cinque modalità di discriminazione sono spiegate come segue:

•Modalità GIOIELLI

Progettato per trovare gioielli come anelli, orologi, braccialetti e collane, ignorando la maggior parte dei rifiuti di ferro.

•Modalità MONETE

La modalità COINS è progettata per trovare monete statunitensi e monete simili e eliminare oggetti di scarto comuni come ferro e carta stagnola. Tieni presente che

gioielli di medie dimensioni potrebbero non essere notati con questo schema di discriminazione e che alcuni obiettivi indesiderati (come le lattine di alluminio) possano essere rilevati e causare un aumento del suono.

-Modalità DEBRIS

La modalità DEBRIS è progettata per rilevare i detriti eliminandoli (ignorando) piccoli pezzi di ferro.

•Modalità ORNAMENTI

La modalità ORNAMENTS è progettata per rilevare la maggior parte dei tipi di oggetti metallici ornamenti.

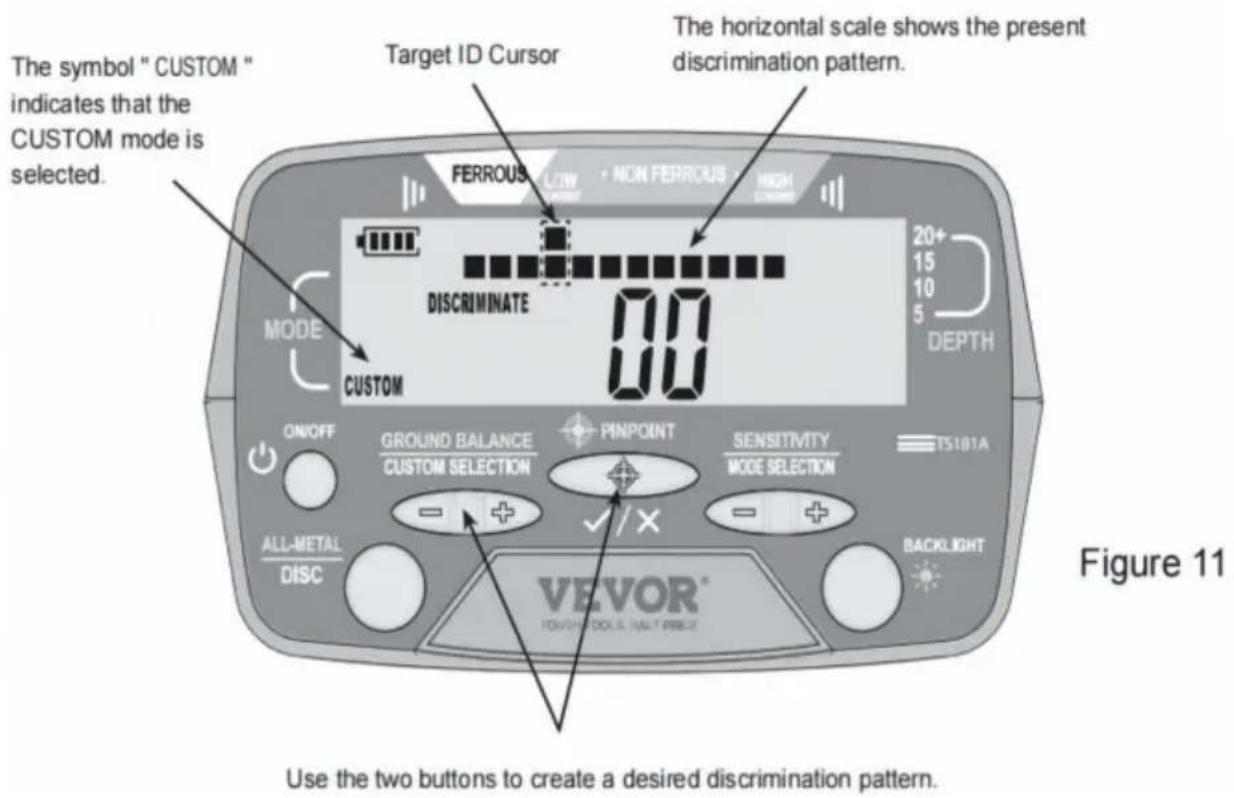

•Modalità PERSONALIZZATA

Il rilevatore ha 12 pixel o "tacche" di discriminazione, mostrati sul scala orizzontale. La modalità CUSTOM consente di modificare la scala attuale modello di discriminazione liberamente e creare un modello di discriminazione desiderato. Per per farlo, assicurati prima che il rilevatore sia in modalità PERSONALIZZATA e che il la bobina di ricerca è lontana da qualsiasi oggetto metallico e dalla fonte di inferenza. Quindi premere il tasto + "O" - "lato del "BILANCIAMENTO TERRA/PERSONALIZZATO

Pulsante "SELEZIONE" per spostare il cursore ID target a destra o a sinistra finché non è nella posizione desiderata. Quindi premere il pulsante "PINPOINT" per eliminare o attivare direttamente il pixel situato sulla scala orizzontale sotto il cursore ID target. (Vedi figure 11 e 12.)

Dopo aver selezionato la modalità di discriminazione desiderata o creato un modello di discriminazione desiderato nella modalità PERSONALIZZATA, è possibile iniziare la scansione di oggetti o target metallici. Il metodo di scansione è lo stesso di quello della modalità mettali.

Modalità.

Quando il rilevatore rileva un oggetto metallico, un cursore ID target apparirà in una determinata posizione per indicare il probabile tipo di metallo dell'oggetto rilevato e un ID target digitale, che è un numero a due cifre, verrà visualizzato sul display se l'intensità del segnale metallico rilevato supera la soglia di identificazione del rilevatore e, allo stesso tempo, se il target viene accettato da un pixel illuminato sulla scala orizzontale, il rilevatore emetterà uno o più segnaalistici.

Poiché molti fattori (grado di ossidazione dell'oggetto metallico, impurità metalliche nel terreno, contenuto di umidità del terreno, dimensioni e contenuto metallico dell'oggetto, profondità, ecc.) possono influenzare l'indicazione del cursore ID target e l'ID target digitale, l'indicazione del cursore ID target e l'ID target digitale non sono accurati e sono

solo per riferimento non critico. L'indicazione del cursore ID target e l'ID target digitale non sono garantiti

per essere corretto.

Quando il segnale metallico rilevato è sufficientemente forte, il display mostrerà una barra indicatrice della profondità del bersaglio, che deve essere utilizzata insieme alla scala di profondità per prevedere la distanza tra l'oggetto rilevato e la bobina di ricerca. L'indicazione della barra indicatrice della profondità del bersaglio non è accurata e non se ne garantisce la correttezza. È solo un riferimento non critico.

Durante la scansione, la bobina di ricerca deve essere in movimento. Se la bobina di ricerca è ferma, il metal detector non riesce a rilevare normalment metallo.

FUNZIONE DI ALLARME AUDIO A 6 FREQUENZE

In qualsiasi modalità di discriminazione, il rilevatore può emettere 6 tipi di toni di allarme per diversi tipi di oggetti metallici, aiutando l'operatore a identificare il probabile tipo di metallo dell'oggetto rilevato. Per un oggetto specifico rilevato, riconosciuto da un pixel illuminato sulla scala orizzontale, il rilevatore emetterà un tono specifico.

UTILIZZO DELLA RETROILLUMINAZIONE

Quando si utilizza il rilevatore in un ambiente poco illuminato, è possibile attivare la retroilluminazione per un utilizzo più semplice. Per accendere o spegnere la retroilluminazione, premere brevemente il pulsante "RETROILLUMINAZIONE" quando il rilevatore è acceso.

MODIFICA DEL CANALE OPERATIVO DEL RILEVATORE

Quando ci sono due metal detector uguali che operano nello stesso sito, è possibile impostarli su due canali operativi diversi per evitare diafonia (interferenza) tra di loro.

Quando il rilevatore è acceso, il canale predefinito è 0. È possibile premere e tenere premuto il pulsante "RETROILLUMINAZIONE" per circa 2 secondi per accendere la rilevatore tra il canale 0 e il canale 1; il display indicherà brevemente il canale attualmenteselezionato.

UTILIZZO DELL'AURICOLARE

Il rilevatore può funzionare con l'auricolare (opzionale). Per utilizzare l'auricolare, basta inserire la spina dell'auricolare nella presa per auricolari sul retro del la scatola di controllo, l'altoparlante nella scatola di controllo verrà disabilitato automaticamente.

Nota:

Per motivi di sicurezza, non utilizzare auricolari (o cuffie) in prossimità del traffico.

Per evitare la perdita dell'udito, non utilizzare auricolari (o cuffie) se li si utilizza ti fa sentire a disagio.

SINTOMO	SOLUZIONE
Il rilevatore può non essere acceso.	1. Assicurarsi che le batterie siano installate correttamente orientamento.2. Sostituire le vecchie batterie con batterie nuove dello stesso tipo.
Suoni irregolari o cursore ID di destinazione movimento	1. Assicurarsi che la bobina di ricerca sia collegata saldamente e che il cavo della bobina di ricerca è avvolto saldamente attorno allo stelo.2. Quando si utilizza il rilevatore in ambienti chiusi, tenere presente che un eco sono presenti interferenze elettriche e che pavimenti e pareti può contenere barre di rinforzo in acciaio o altri oggetti metallici.3. Assicurarsi che la bobina di ricerca sia vicina ad altri metalli rilevatore o altro oggetto metallico (come l'energia elettrica linea, recinzione metallica, ecc.).4. Ridurre la sensibilità del rilevatore quando si è in modalità All Metals Modalità.
Intermittente Segnali	I segnali intermittenti in genere indicano che il rilevatore ha rilevato un oggetto metallico profondamente sepolto o uno che è posizionato ad un angolo difficile da leggere per il rilevatore.Eseguire la scansione da diverse direzioni per aiutare a definire il segnale. Nel caso di più bersagli, passare alla modalità Tutti i metalli e utilizzare la funzione di individuazione del rilevatore per individuare con precisione localizzare tutti gli obiettivi.NOTA:Gli oggetti di ferro possono causare segnali intermittenti. È possibile identificare oggetti di ferro nella modalità Tutti i metalli.
Il rilevatore è incapace di trovare specifici obiettivi	Assicurarsi di utilizzare una modalità di rilevamento adatta. Se vuoi rilevare monete, la modalità COINS è probabilmente la migliore scelta di eliminare altri oggetti metallici indesiderati.È anche possibile utilizzare la modalità Tutti i metalli, che rileva tutti bersagli metallici per garantire che i bersagli desiderati possano eslevati.
Cursore ID destinazione rimbalzi	Se il cursore ID target rimbalza in modo irregolare, il rilevatore potrebbe hanno rilevato un oggetto di scarto o il segnale metallico è troppo debole. Tuttavia, il cursore ID target potrebbe rimbalzare se è un buon target (come una moneta) non è parallelo alla bobina di ricerca o il bersaglio è sotto il bordo della bobina di ricerca. Cursore ID bersaglio può anche rimbalzare se c'è uno o più oggetti indesiderati esistente accanto al buon obiettivo. Spostare la bobina di ricerca da direzioni diverse finché il cursore ID destinazione non diventa più stabile.Nota:Le grandi piastre di ferro, a seconda del loro orientamento nel terreno, possono essere considerate un buon bersaglio o causare lo spostamento del cursore ID bersaglio in modo irregolare.

SOSTITUZIONE DELLABATTERIA

L'indicatore del livello della batteria sul display indica il livello adetale

batterie. Quattro barre ( ) indica che le batterie sono cariche. Per evitare diminuzione delle prestazioni o funzionamento anomalo, sostituire le batterie immediatamente quando l'indicatore del livello della batteria diventa " " (non c'è barra sull'indicatore).

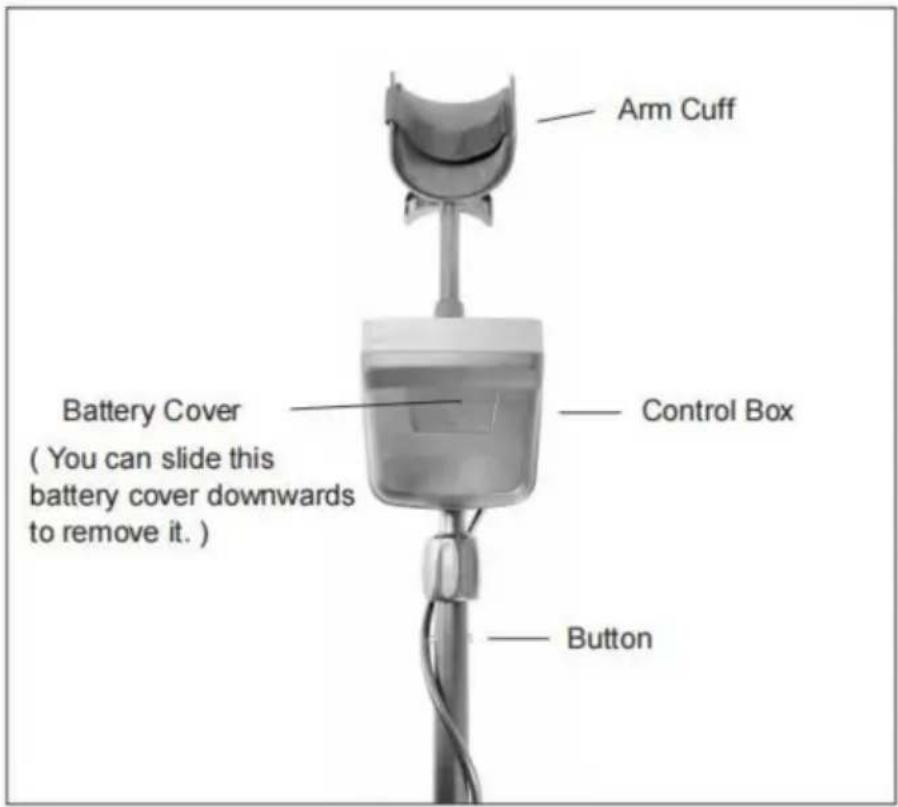

Per sostituire le batterie, spegnere prima il rilevatore. Quindi far scorrere verso il basso coperchio della batteria, che si trova sulla parte anteriore della scatola di controllo (vedere Figura 4), per rimuovere il coperchio della batteria. Sostituire le vecchie batterie con quelle nuove del stesso tipo, fare

assicurarsi che i collegamenti di polarità siano corretti (vedere le indicazioni di polarità nella parte inferiore del vano batteria). Riposizionare il coperchio della batteria.

NOTA

-Spegnere il rilevatore quando non èuì.
- Se il rilevatore funziona in modo anomalo, una possibile causa è che le batterie sono esaurite. Sostituire le batterie necessario.
- Proteggere la spina del cavo della bobina di ricerca dall'umidità; altrimenti il

il rilevatore potrebbe perdere la sua capacità di rilevamento. Asciugare la spina seccredità.

• La scatola di controllo non è impermeabile. Proteggere la scatola di controllo dall'acqua e non utilizzare il rilevatore sotto pioggia.
• Non posizionare il rilevatore in ambienti ad alta temperatura. •Maneggiare il

rilevatore con cura. Non urtare, far cadere o maltrattare il rilevatore. •Non manomettere il

circuito del rilevatore.

AVVERTIMENTO

Qualsiasi metal detector può scoprire linee elettriche sotterranee, esplosivi o altri oggetti che, se colpiti, potrebbero causare lesioni personali. Quando nella ricerca di oggetti metallici, attenersi alle seguenti ligida:

• Non cercare in un'area in cui ritieni che possano esserci corpi sepolti linea o tubazione elettricaotterranea.
• Non colpire alcuna linea che si sa o si sospetta che trasporti elettricità energia.
• Non disturbare alcuna tubazione, in particolare se potrebbe trasportare gas infiammabili gas o liquido.
• Prestare la dovuta cautela quando si scava verso qualsiasi oggetto, in particolare in aree in cui non si è certi delle condizioni del sottosuolo.
• Per motivi di sicurezza, non recarsi nei campi minati o nelle zone militari.
• Durante il rilevamento, osservare tutte le leggi nazionali, statali e locali.

ACCESSORI

Manuale: 1 pezzo

Auricolare: 1 pezzo

Borsa: 1 pezzo

Pala da scavo: 1 pezzo

Spina per auricolari: 1 pezzo

Batteria: 6 pezzi

Copertura di protezione della bobina: 1 pezzo

DICHIARAZIONE

1. Il presente manuale è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assumerà altre responsabilità per eventuali perdite.
3. Il contenuto del presente manuale non può essere utilizzato come motivo per utilizzare il rilevatore per applicazioni speciali.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shibaoshanqu, Shanghai 200000CN.

Nuovo Galles del Sud 212 Australia

Importato negli USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

Rappresentante dellaCE

E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte sMeno.

RAPPRESENTANZA DEL REGNO UNITO

YH CONSULTING LIMITED.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
