GEBRUIKSAANWIJZING TS181A Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende prijzen. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken. Doseringen betekenen niet per se dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL:TS181A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

FC

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kanveroorzaken.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste afvalcontainer geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet worden gerecycled.weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht. inzamelpunt voor het recyclen van elektrische en elektronische apparaten

INVOERING

Dit instrument is een multifunctionele, uiterst gevoelige metaaldetector die is ontworpen om verschillende soorten metalen objecten ondergronds detecteren.

Belangrijkste kenmerken:

- Bedieningspaneel met eenvoudig in te drukken

knoppen • Twee soorten selecteerbare detectiemodi - Alle metalen-modus en

Discriminatiemodus

- Digitale doel-ID en doel-ID-cursor helpen de operator het waarschijnlijke metaaltype van het doel te bepalen. •Aanpassing

van de grondbalans met de grondbalansinstelling (-99 \~ +99) weergegeven. •Instelbare gevoeligheid

met een staafdiagramweergave. •Indicatie van de

doeldiepte. •Audio-alarm. Er

zijn 6 soorten alarmtonen in de discriminatiemodus.

- 4 vooraf ingestelde discriminatiemodi en 1 aangepaste discriminatiemodus

•Doelbepaling •Indicatie

van het batterijniveau

Maximale detectieafstand: ongeveer 25 cm voor een Amerikaanse munt van 25 cent

Bedrijfsomgeving: Temperatuur: 0°C \~ 50°C

Relatieve vochtigheid: 85%

Bewaaromgeving: Temperatuur: -20°C 50°C

Relatieve vochtigheid: 85%

Batterij: 1,5 V alkalinebatterij, AA of equivalent, 6 stuks Gewicht:

ongeveer 1,4 kg (inclusief batterij)

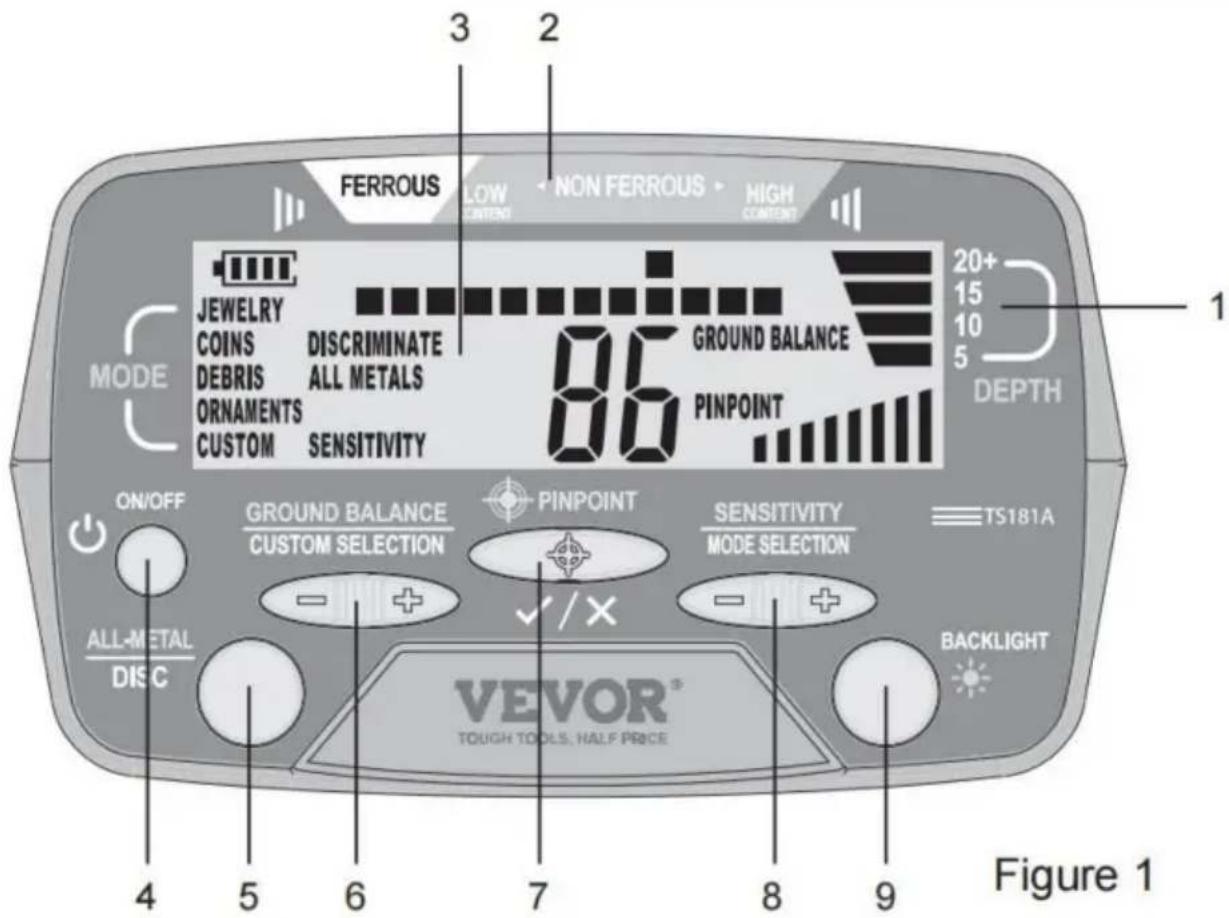

VOORPANEEL

FERROUS LOW CONTENT NON FERROUS HIGH CONTENT JEWELRY COINS DEBRIS ORNAMENTS CUSTOM DISCRIMINATE ALL METALS SENSITIVITY GROUND BALANCE 86 PINPOINT 20+ 15 10 5 DEPTH ON/OFF GROUND BALANCE CUSTOM SELECTION PINPOINT SENSITIVITY MODE SELECTION TS181A ALL-METAL DISC V/VX BACKLIGHT VEVOR® TOUGH TOOLS, HALF PRICE Figure 1

1. Diepteschaal

Deze diepteschaal moet worden gebruikt in combinatie met het weergegeven doeldiepte-indicatorbalk voor het voorspellen van de doeldiepte.

2. Legenda van de doel-ID

Werkt samen met de Target ID Cursor om het waarschijnlijke metaaltype van de gedetecteerd metalen object.

3. Weergave

4. "AAN/UIT"-knop

Druk op de AAN/UIT-knop om de metaaldetector aan of uit te zetten.

5. "ALL-METAL/DISC"-knop

Druk op deze "ALL-METAL/DISC"-knop om te wisselen tussen de All Metals Modus en een discriminatiemodus.

6. Knop "GRONDBALANS/AANPASSENDE SELECTIE"

In de All Metals-modus wordt deze knop "GRONDBALANS/AANGEPASTE SELECTIE" gebruikt om de grondbalans aan te passen.

In de CUSTOM-modus, een van de vijf discriminatiemodi

(SIERADEN-modus, MUNTEN-modus, PUIN-modus, ORNAMENTEN-modus, AANGEPASTE modus) wordt deze knop gebruikt om de doel-ID-cursor naar een gewenste positie om een gewenst onderscheidingspatrooncteëren.

In de AANGEPASTE modus kunt u de cursor "+" aan de zijkant van deze knop den doel-ID naar rechts of " doel-ID naar bewegen. - " aan de zijkant van deze knop den

7. "PINPOINT"-knop

In de All Metals-modus wordt deze "PINPOINT"-knop gebruikt om een gedetecteerd object te lokaliseren metalen voorwerp.

In de AANGEPASTE modus wordt deze knop gebruikt om de pixel te verwijderen of te activeren bevindt zich op de horizontale schaal, direct onder de doel-ID-cursor.

8. Knop "GEVOELIGHEID/MODUSSELECTIE"

In de All Metals-modus wordt deze knop "GEVOELIGHEID/MODUSSELECTIE" gebruikt om de gevoeligheid van de detector aanpassen.

In elke discriminatiemodus kunt u op de knop "drukken+om"kant of - "kant vandeze te schakelen tussen de vijf discriminatiemodi.

9. "ACHTERGRONDVERLICHTING"knop

Druk kort op de knop "BACKLIGHT" om de achtergrondverlichting in of uit te schakelen. Houd deze knop ongeveer 2 seconden ingedrukt om de detector in te schakelen tussen kanaal 0 en kanaal 1.

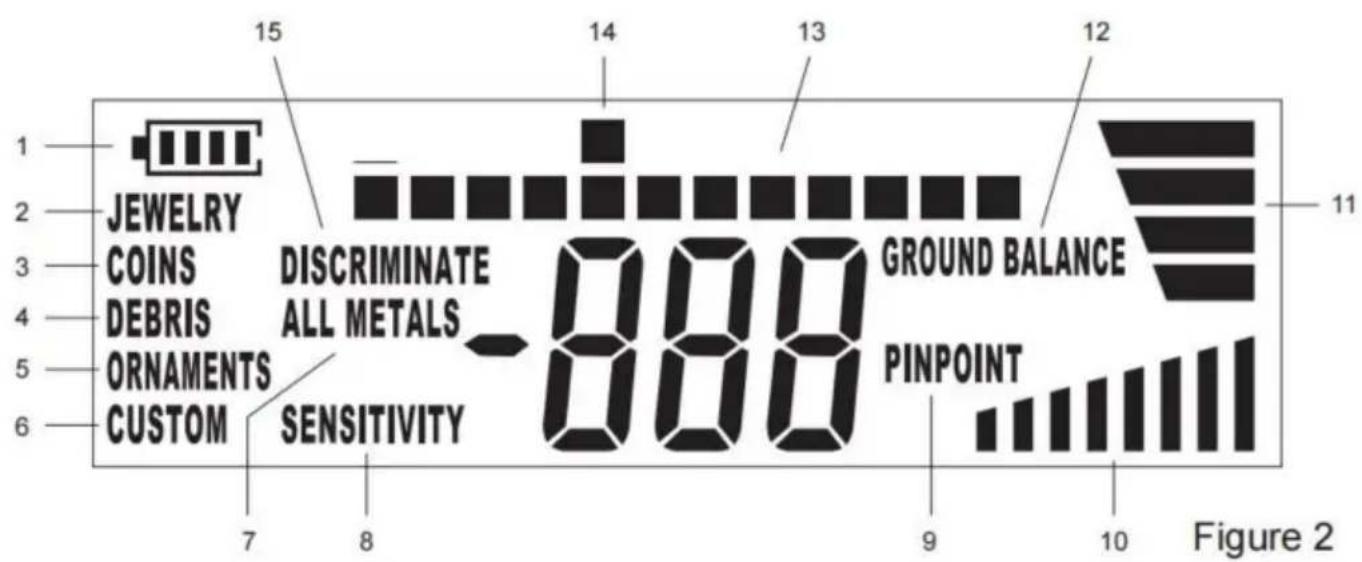

HET BEGRIJPEN VAN DE WEERGAVE

Uitleg:

1. ......Batterijniveau-indicator.

2. JEWELRY .....De metaaldetector staat in de SIERADEN-modus.

3. COINS ..... De metaaldetector staat in de MUNTEndus.

4. DEBRIS .....De metaaldetector staat in de DEBRISodus.
5. ORNAMENTS .....De metaaldetector staat in de ORNAMENTENodus.
6. CUSTOM .....De metaaldetector staat in de AANGEPASTE modus.
7. ALL METALS ..... De metaaldetector staat in de modus Abealen.
8. SENSITIVITY .....De metaaldetector staat in de gevoeligheidsaanpassingsmodus.
9. PINPOINT .....De metaaldetector staat in de PINPOINT-modus.
10. ......Gevoeligheidsindicatorbalken.
11. .....Doeldiepte-indicatorbalken
12. GROUND BALANCE .....De metaaldetector bevindt zich in de grondbalansafstelling modus.
13. Horizontale schaal dide

huidig discriminatiepatroon, waarbij verlichte pixels de geaccepteerde status aangeven doelen en lege pixels die afgewezen doelen aangeven.

1. .....Doel-ID-cursor.

2. DISCRIMINATE .....De metaaldetector staat in de discriminatiemodus.

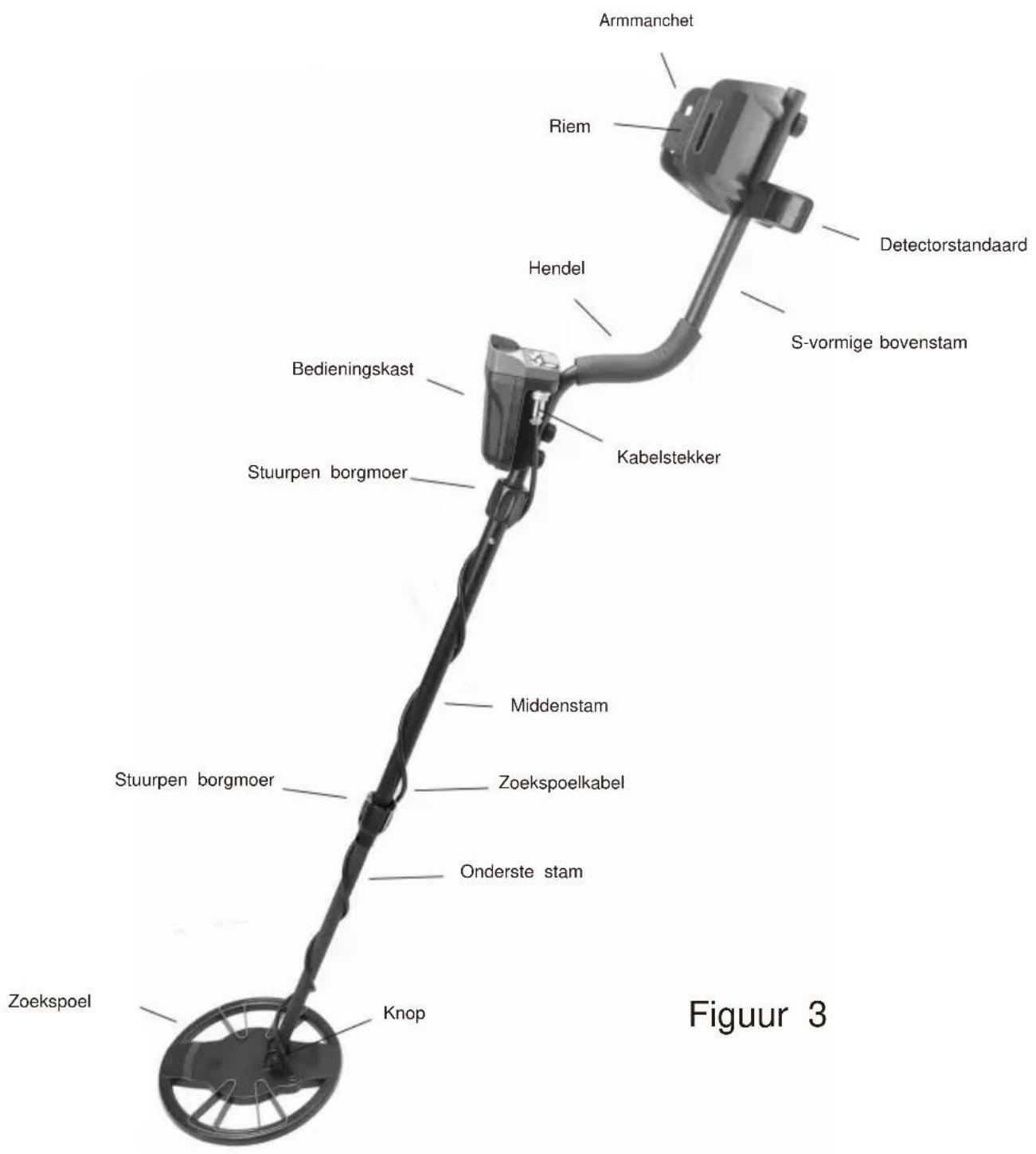

Algemene structuur

Armmanchet Riem Hendel Detectorstandaard S-vormige bovenstam Bedieningskast Kabelstekker Stuurpen borgmoer Middenstam Zoekspoelkabel Onderste stam Stuurpen borgmoer Knop Zoekspoel Figuur 3

Bovenste deelstructuur

Zoekspoel Knop Rubberen ring Schroefbout Rubberen ring Onderste stam Stuurpen borgmoer Schroefdraad bevestigingsring Gat Middenstam Stuurpen borgmoer Knop Bouten Bedieningskast S-vormige bovenstam Detectorstandaard Armmanchet Bouten

Opmerking:

1. Plaats de twee rubberen ringen in de twee ronde gleuven aan beide zijden van het uiteinde van de onderste steel voordat u de zoekspoel op het uiteinde van de onderste steel schuift.
2. Draai de betreffende borgmoer op de middelste stuurpen voorzichtig in de juiste richting om de onderste stuurpen vast te zetten. Draai de onderste stuurpen pas vast nadat de onderste stuurpen in de middelste stuurpen is geplaatst en de twee knoppen op de onderste stuurpen in de gewenste gaten op de middelste stuurpen zijn geklikt. Draai op dezelfde manier de betreffende borgmoer op de middelste stuurpen voorzichtig in de juiste richting om de S-vormige bovenste stuurpen vast te zetten. Draai de bovenste stuurpen pas vast nadat de bovenste stuurpen in de middelste stuurpen is geplaatst en de twee knoppen op de bovenste stuurpen in de gewenste gaten op de middelste stuurpen zijn geklikt.
3. Om schade te voorkomen, mag u niet met kracht aan de kabel trekken.

De lengte van de detector aanpassen:

1. Draai de onderste borgmoer van de stuurpen voorzichtig tegen de klok in totdat deze loskomt.
2. Druk de twee onderste knoppen op de middelste stuurpen in en pas de positie van de onderste stuurpen aan totdat de twee knoppen in de gewenste gaten op de middelste stuurpen springen. (Tip: Om de positie van de onderste stuurpen te kunnen aanpassen, kan het nodig zijn om de onderste stuurpen iets verder in de middelste stuurpen te steken en vervolgens de onderste stuurpen iets te draaien terwijl u de twee knoppen ingedrukt houdt.)
3. Draai de borgmoer van de stuurpen met de klok mee totdat de onderste stuurpen vastzit.

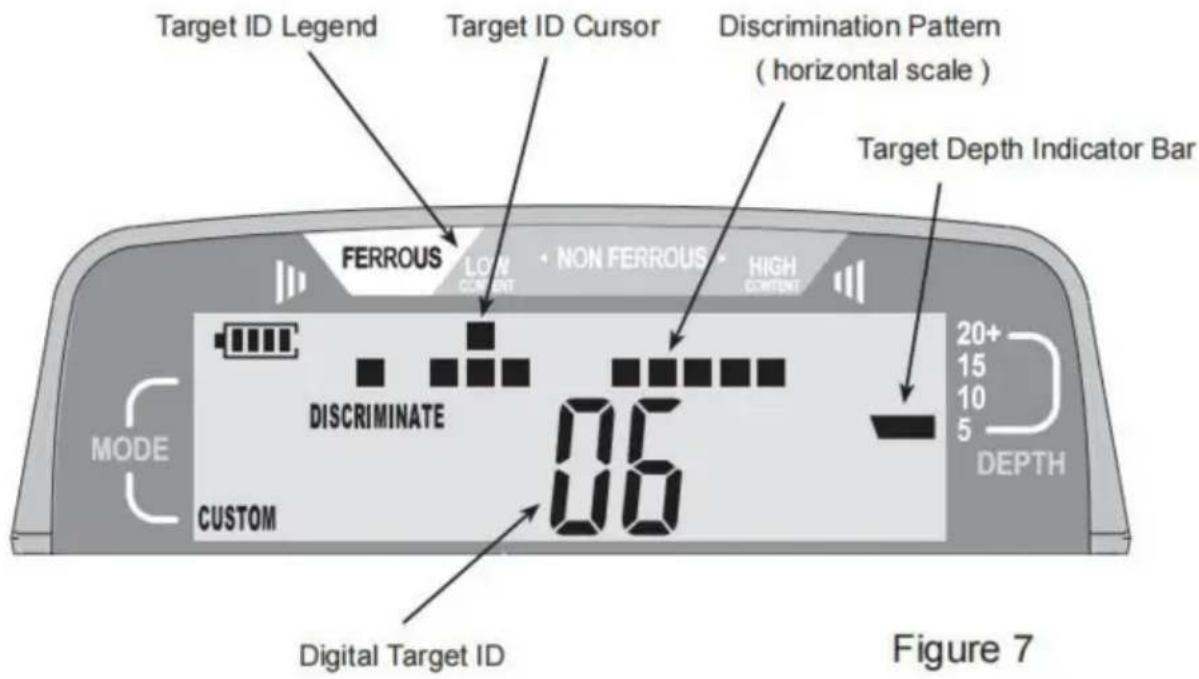

DOELGEGEVENS

Target ID Legend Target ID Cursor Discrimination Pattern ( horizontal scale ) Target Depth Indicator Bar FERROUS LOW CONTENT NON FERROUS HIGH CONTENT 20+ 15 10 5 DEPTH MODE CUSTOM DISCRIMINATE 06 Digital Target ID Figure 7

Legenda van doel-ID

De Target ID Legend functioneert samen met de Target ID Cursor om de waarschijnlijke metaalsoort van het doelwit, met ferro (ijzer) doelen aan de linkerkant, non-ferro doelen die dun zijn of een lage geleidbaarheid hebben in het midden, en dikke of hoge geleidbaarheid doelen aan de rechterkant.

Horizontale schaal

De horizontale schaal toont het huidige discriminatiepatroon, met verlichte pixels die geaccepteerde doelen aangeven en lege pixels die afgewezen doelen aangeven doelen.

Doel-ID-cursor

Wanneer de detector een doel detecteert, wordt er een doel-ID-cursor voor dit doel weergegeven doel als het metaalsignaal sterk genoeg is; maar de detector zal produceren

hoorbaar signaal alleen voor doelen die op de horizontale schaal worden geaccepteerd en zal waarschijnlijk geen hoorbaar signaal produceren voor objecten die horizontaal worden afgewezen schaal.

Digitale Target ID

biedt een tweecijferig nummer om het doel nauwkeuriger te identificeren dan de Target ID Cursor. De Target ID kan sterk variëren afhankelijk van de grootte en dikte van het doel, omdat kleine, dunne stukjes metaal elektrische stroom minder goed geleiden dan dikkere stukjes metaal. Bovendien kunnen gemineraliseerde bodems Target ID-fouten veroorzaken, vooral bij kleine doelen.

Opmerking:

Een mineralisatiereactie in de bodem kan het meest efficiënt worden geëlimineerd wanneer het doel zich in het midden van de zoekspoel bevindt en de zoekspoel vlak en op een constante hoogte boven de grond wordt gehouden. Nadat de detector een doel heeft gedetecteerd, kunt u dit doel meerdere keren detecteren en onjuiste Target ID-metingen negeren en alleen correcte Target ID-metingen uitvoeren.

Hoe kleiner de aangegeven begraafdiepte, hoe sterker het gedetecteerde metaalsignaal en hoe betrouwbaarder de Target Meting.

Categorie Waarde

Wanneer het gedetecteerde metaalsignaal sterk genoeg is, verschijnt er op een bepaalde positie een doel-ID-cursor om het waarschijnlijke metaaltype (of de categorie) van het gedetecteerde metalen object aan te geven. Afhankelijk van de positie van de doel-ID-cursor kunt u het waarschijnlijke metaaltype (of de categorie) van het gedetecteerde object voorspellen door te verwijzen naar Figuur 8 en de Legenda van de Doel-ID (zie Figuur 7) boven de doel-ID-cursor. Figuur 8 is in wezen vergelijkbaar met de Legenda van de Doel-ID, maar de informatie in Figuur 8

wordt uitgedrukt in woorden en is veel gedetailleerder dan de informatie in de Target ID Legend. U kunt Figuur 8 gebruiken in combinatie met de Target ID-cursor, net zoals u de Target ID Legend gebruikt.

Munten zullen waarschijnlijk bij elke passage door de zoekspoel een vergelijkbare waarde hebben vanwege hun ronde vorm. Goud en zilver kunnen zelfs in verschillende categorieën worden gedetecteerd vanwege hun metaalachtige eigenschappen. Kleinere gouden of zilveren voorwerpen hebben een andere waarde dan grotere gouden of zilveren voorwerpen. Afval kan elke keer dat de zoekspoel eroverheen beweegt een andere waarde afgeven. De hoek van de detector kan ook van invloed zijn op de identificatie van een voorwerp. Als u besluit de detector te testen door een munt door de zoekspoel te halen, doe dit dan met de platte kant parallel aan de zoekspoel; in deze positie vindt u de meeste begraven munten.

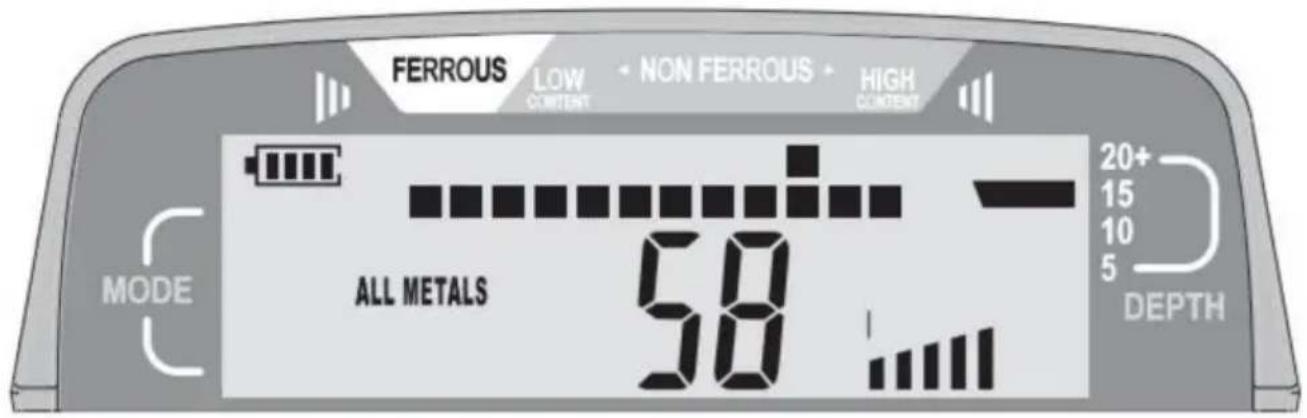

Figuur 9 toont een voorbeeld van een display dat verschijnt als de metaaldetector een Amerikaanse munt van 25 cent detecteert die ongeveer 15 cm onder het grondoppervlak begraven ligt.

FERROUS LOW CONTENT NON FERROUS HIGH CONTENT MODE ALL METALS 58 20+ 15 10 5 DEPTH

Figure 9

METALEN VOORWERPEN DETECTEREN IN DE ALLE METALENMODUS

Met de All Metals-modus kan de detector de maximale detectie bereiken diepte mogelijk.

Druk op de AAN/UIT-knop om de metaaldetector in te schakelen. Om de Alles-modus te selecteren Metals-modus, druk op de knop "ALL-METAL/DISC" totdat het symbool "ALL Op het display verschijnt de teK METALEN".

1. Pas de gevoeligheid aan

Houd de detector vast aan de handgreep. Til de zoekspoel op en stel deze zo af dat de De zoekspoel bevindt zich ongeveer 50 cm boven en parallel aan de grond. De detector De gevoeligheid wordt aangepast via de knop "GEVOELIGHEID/MODUSSELECTIE", en het aantal weergegeven gevoeligheidsindicatorbalken wordt grafische weergegeven geeft de huidige gevoeligheid aan. Druk op" de + of - "kant van de "GEVOELIGHEID/MODUSSELECTIE"-knop totdat er een zwak geluid uit de detector wordt gehoord.

2. Voer een grondbalansaanpassing uit

Om de mineralen in de bodem te neutraliseren, moet u een grondbalans uitvoeren aanpassing voordat u begint met scannen in de All Metals-modus op een site.

Gebruik de volgende procedure om de grondbalans aan te passen:

1. Houd de detector vast en verplaats hem naar een plek waar geen metaal aanwezig is object in de grond onder de zoekspoel.
2. Til de zoekspoel op en stel deze zo af dat de zoekspoel ongeveer 50 cm is boven en evenwijdig aan de grond.

3. Druk op de " + of - "kant van de "GRONDBALANS/AANGEPASTE
   "SELECTIE" knop. Het symbool "GRONDBALANS" verschijnt op
   het display en de instelling van de grondbalans (die in het bereik van -99 tot +99) wordt op het display weergegeven.

4. Laat de zoekspoel zakken tot ongeveer 5 tot 8 cm boven de grond. Als de Het geluid van de detector neemt toe als de zoekspoel naar beneden wordt gebracht grond, til de zoekspoel ongeveer 50 cm boven de grond en druk vervolgens

- "kant van de knop "GRONDBALANS/AANGEPASTSELECTIE"de "

om de grondbalansinstelling te verlagen. Als het geluid van de detector neemt af wanneer de zoekspoel naar de grond wordt verlaagd, breng de zoekspoel omhoog tot ongeveer 50 cm boven de grond en druk vervolgens op de "kant van de Knop "GRONDBALANS/AANGEPASTE SELECTIE" om de

instelling van degrondbalans.

Tip: Houd de "

$$ + \text { " of } \text { " - "kant van de"GROND } $$

Met de knop BALANS/AANGEPASTE SELECTIE verhoogt of verlaagt u de snelle instelling van de grondbalans.

1. Herhaal stap 4 totdat het geluid van de detector ongeveer onveranderd wanneer u de zoekspoel laat zakken en optilt. Nu is de grond De balansaanpassing is voltooid.

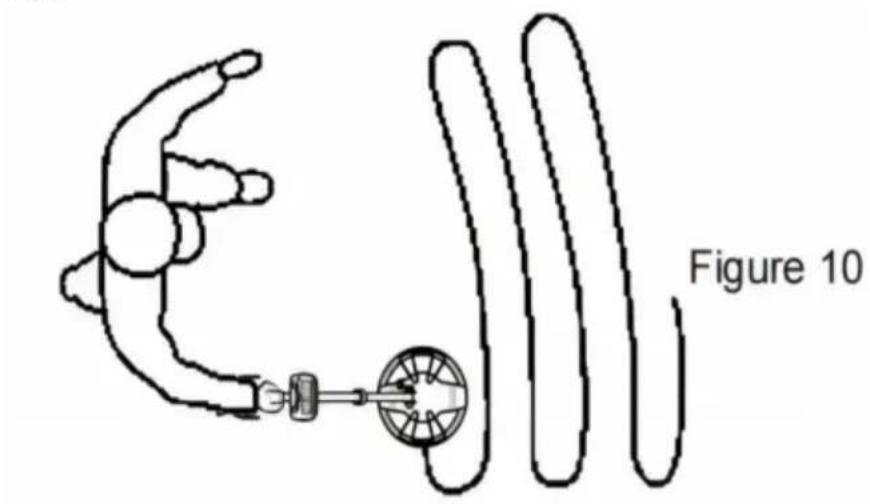

2. Begin met scannen

Nadat u de gevoeligheidsaanpassing hebt voltooid en vervolgens de grond Na het aanpassen van het evenwicht kunt u beginnen met scannen naar een metalen object of doel. Houd tijdens het scannen de zoekspoelhoogte ongeveer 5 cm tot 10 cm Voor de beste detectieresultaten moet u altijd boven en parallel aan de grond lopen Terwijl u de zoekspoel langzaam in een rechte lijn van links naar rechts scant.

Wanneer de detector een metalen voorwerp detecteert, verschijnt er een doel-ID-cursøn in

een bepaalde positie om het waarschijnlijke metaaltype van het gedetecteerde object aan te geven en een digitale doel-ID, een tweecijferig nummer, wordt op het display weergegeven als de sterkte van het gedetecteerde metaalsignaal de identificatiedrempel van de detector overschrijdt. Tegelijkertijd neemt het geluid van de detector toe als het doel wordt geaccepteerd door een oplichtende pixel op de horizontaal.

Omdat veel factoren (zoals de oxidatiegraad van het metalen object, metaalverontreinigingen in de bodem, het vochtgehalte van de bodem, de grootte en het metaalgehalte van het object, de diepte, enz.) de doel-ID-cursorindicatie en de digitale doel-ID kunnen beïnvloeden, zijn de doel-ID-cursorindicatie en de digitale doel-ID niet nauwkeurig en dienen ze slechts als niet-kritische referentie. De juistheid van de doel-ID-cursorindicatie en de digitale doel-ID kan niet worden gegarandeerd.

Wanneer het gedetecteerde metaalsignaal sterk genoeg is, toont het display een diepte-indicatorbalk. Deze dient samen met de diepteschaal om de afstand tussen het gedetecteerde object en de zoekspoel te voorspellen. Omdat veel factoren de indicatie van de diepte-indicatorbalk kunnen beïnvloeden, is de indicatie niet nauwkeurig en kan de juistheid ervan niet worden gegarandeerd. Deze dient uitsluitend ter referentie en is niet van essentieel belang

Tijdens het scannen moet de zoekspoel bewegen. Als de zoekspoel stilstaat, kan de detector geen metaal normaal detecteren.

4. Lokaliseer een gedetecteerd metalen object.

Nadat u een metalen object hebt gedetecteerd, kunt u de Pinpoint-functie gebruiken om dit object te lokaliseren. Door een object nauwkeurig te lokaliseren, kunt u de grond snel opruimen dankzij de kleinst mogelijke graafdiepte.

Gebruik de volgende procedure om een doel te lokaliseren:

1. Beweeg de zoekspoel rond het gedetecteerde metalen object dreptalen de
   geschatte locatie van dit object. Beweeg vervolgens de zoekspoel naar dit object. locatie, en houd vervolgens de zoekspoel op deze locatie en boven de gedetecteerd object.
2. Houd de PINPOINT-knop ingedrukt. Het display toont de symbool "PINPOINT" en alle gevoeligheidsindicatorbalken.
3. Laat de PINPOINT-knop los en vervolgens onmiddellijk (binnen 1 seconde na het loslaten van de knop) de knop ingedrukt houden om te winnen. Het aantal van de weergegeven gevoeligheidsindicatorbalken nemen met 1 af en het geluidsvolume van de detector neemt dienovereenkomstaf.
4. Beweeg de zoekspoel een klein stukje richting de bron van het signal (het gedetecteerde object) volgens het volume van het geluid. Het geluid Het volume van de detector neemt toe naarmate de zoekspoel het metaal nadert signaalbron (het gedetecteerde object).
5. Herhaal stap 3 en 4 om het doel geleidelijk te naderen. En in de Uiteindelijk kan het doel wordenastgesteld.

Opmerking:

De detector verlaat de PINPOINT-modus automatisch ongeveer 3 seconden later nadat u de PINPOINT-knop loslaat.

METALEN VOORWERPEN DETECTEREN IN EEN DISCRIMINATIEMODUS

Als u een specifiek type (of soort) metalen voorwerpen wilt detecteren terwijl

Als u tijdens het scannen andere soorten metalen objecten grotendeels negeert, moet u: Selecteer een geschikte discriminatiemodus. Er zijn 5 discriminatiemodi in

In totaal zijn dit de SIERADEN-modus, MUNTEN-modus, PUIN-modus,

ORNAMENTEN-modus en AANGEPASTE modus. U kunt elk van deze opties selecteren. modi die aan uw behoeften voldoen.

De detector heeft 12 pixels of "inkepingen" van onderscheid, weergegeven op de horizontale schaal (zie figuren 2 en 7). In elke discriminatiemodus is de gedetecteerd doelwit dat wordt geaccepteerd door een verlichte pixel op de horizontale schaal zal een toename van het geluid veroorzaken, en de doelen die door een lege pixel op de horizontale lijn

schaalvergroting zal waarschijnlijk geen toename in geluidoorzaken.

Onder deze modi zijn de SIERADEN-modus, MUNTEN-modus, PUIN-modus en ORNAMENTEN- modus vooraf ingesteld en kunnen niet worden gewijzigd, maar in AANGEPAST modus kunt u het huidige discriminatiepatroon vrij aanpassen om een gewenste onderscheidingspatroon om beter aan uw behoeftervoldoen.

Om de gewenste discriminatiemodus te selecteren, moet u er eerst voor zorgen dat de detector is in een discriminatiemodus. Als de detector in de modus voor alle metalen staat ("ALL METALS" wordt weergegeven), druk op de knop "ALL-METAL/DISC" todeat Het symbool "DISCRIMINEREN" verschijnt op het display. Druk vervolgens op de " -kant van de "GEVOELIGHEID/MODUSSELECTIE" om te kiezen uit de 5 Discriminatiemodi.

Wanneer een modus wordt geselecteerd, zal het display de overeenkomstige modus weergeven modusindicator (zie figuur 2) om de momenteel geselecteerde modus aan te geven.

De vijf discriminatiemodi worden als volgt uitgelegd:

•SIERADEN-modus

Ontworpen om sieraden zoals ringen, horloges, armbanden en kettingen op te sporen, terwijl het meeste ijzerafval wordt genegeerd.

•MUNTEN-modus

De COINS-modus is ontworpen om Amerikaanse munten en soortgelijke munten te vinden en Verwijder veelvoorkomende afvalitems zoals ijzer en aluminiumfolie. Houd er rekening mee dat middelgrote sieraden kunnen met dit discriminatiepatroon over het hoofd worden gezien en dat sommige rommeldoelen (zoals aluminium blikjes) gedetecteerd kunnen worden en een toename van het geluid veroorzaken.

•PUIN-modus

De DEBRIS-modus is ontworpen om vuil te detecteren en tegelijkertijd (negeren) kleine stukkenijzer.

- ORNAMENTEN-modus

De ORNAMENTS-modus is ontworpen om de meeste soorten metaal te detecteren ornamenten.

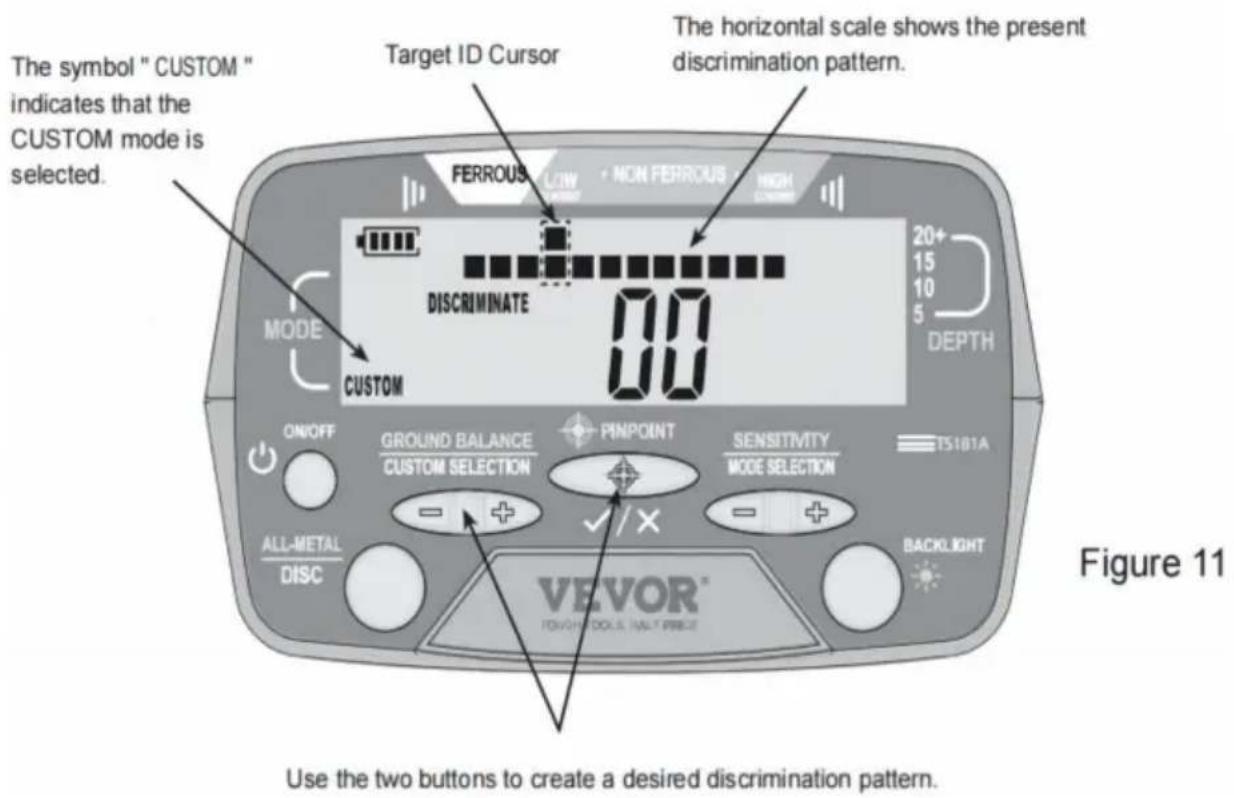

•AANGEPASTE modus

De detector heeft 12 pixels of "inkepingen" van discriminatie, weergegeven op de horizontale schaal. Met de AANGEPASTE modus kunt u de huidige schaal aanpassen discriminatiepatroon vrij en creëer een gewenst discriminatiepatroon. Om

Om dit te doen, moet u er eerst voor zorgen dat de detector in de CUSTOM-modus staat en da De zoekspoel bevindt zich ver van elk metalen object en de bron van de inferentie. druk op de " + " of " - "kant van de "GRONDBALAN&ANGEPASTE

"SELECTIE"-knop om de doel-ID-cursor naar rechts of links te verplaatsen totdat deze in de gewenste positie staat. En druk vervolgens op de knop "PINPOINT" om verwijder of activeer de pixel die zich op de horizontale schaal bevindt, direct onder de Target ID Cursor. (Zie figuren 11 en 12.)

Nadat u een gewenste discriminatiemodus hebt geselecteerd of een gewenst

discriminatiepatroon hebt gemaakt in de CUSTOM-modus, kunt u beginnen met scannen naar metalen objecten of doelen. De scanmethode is dezelfde als die in de All Medals-

Modus.

Wanneer de detector een metalen voorwerp detecteert, verschijnt er op een bepaalde positie een doel-ID-cursor om aan te geven welk type metaal het voorwerp waarschijnlijk betreft. Als de sterkte van het gedetecteerde metaalsignaal de identificatiedrempel van de detector overschrijdt, wordt er een digitale doel-ID (een tweecijferig nummer) op het scherm weergegeven. Als het doel door een oplichtende pixel op de horizontale schaal wordt geaccepteerd, laat de detector tegelijkertijd een of meerdere pieptonen horen.

Omdat veel factoren (de mate van oxidatie van het metalen object, metaalverontreinigingen in de bodem, het vochtgehalte van de bodem, de grootte en het metaalgehalte van het object, de diepte, enz.) de indicatie van de doel-ID-cursor en de digitale doel-ID kunnen beïnvloeden, zijn de indicatie van de doel-ID-cursor en de digitale doel-ID niet nauwkeurig en worden ze niet weonge geven.

Alleen voor niet-kritische referentie. De doel-ID-cursoraanduiding en de digitale doel-ID worden niet gegarandeerd.

om juist te zijn.

Wanneer het gedetecteerde metaalsignaal sterk genoeg is, toont het display een diepte-indicatorbalk. Deze dient samen met de diepteschaal om de afstand tussen het gedetecteerde object en de zoekspoel te voorspellen. De indicatie van de diepte-indicatorbalk is niet nauwkeurig en de juistheid ervan kan niet worden gegarandeerd. Deze dient uitsluitend ter referentie en is niet van essentieel belang.

Tijdens het scannen moet de zoekspoel bewegen. Als de zoekspoel stilstaat, kan de detector geen metaal normaaldetecteren.

6-FREQUENTIE AUDIO ALARMFUNCTIE

In elke discriminatiemodus kan de detector zes soorten alarmtonen produceren voor verschillende soorten metalen voorwerpen. Deze tonen zijn bedoeld om de gebruiker te helpen bij he identificeren van het waarschijnlijke metaaltype van het gedetecteerde object. Voor een specifiek gedetecteerd object dat wordt gedetecteerd door een oplichtende pixel op de horizontale schaal, produceert de detector een specifieken.

HET GEBRUIK VAN DE ACHTERGRONDVERLICHTING

Wanneer u de detector in een donkere omgeving gebruikt, kunt u de achtergrondverlichting inschakelen voor eenvoudige bediening. Om de achtergrondverlichting in of uit te schakelen, drukt u kort op de knop "BACKLIGHT" terwijl de detector is ingeschakeld.

HET WERKINGSKANAAL VAN DE DETECTOR WIJZIGEN

Als er twee dezelfde metaaldetectoren op dezelfde locatie actief zijn,

kan ze op twee verschillende werkingskanalen instellen om overspraak te voorkomen

(interferentie) tussen hen.

Wanneer de detector wordt ingeschakeld, staat deze standaard op kanaal 0. U kunt op en drukken

Houd de knop "BACKLIGHT" ongeveer 2 seconden ingedrukt om de

detector tussen kanaal 0 en kanaal 1; het display geeft kort aan

het momenteel geselecteerdekanaal.

HET GEBRUIK VAN DE OORTELEFOON

De detector kan werken met de oortelefoon (optioneel). Om de oortelefoon te gebruiken,

steek gewoon de stekker van de oortelefoon in de oortelefoonaansluiting aan de achterkant van de controlebox, de luidspreker in de controlebox wordt uitgeschakeld automatisch.

Opmerking:

Gebruik voor uw veiligheid geen oordopjes (of hoofdtelefoon) in de buurt van verkeer.

Om gehoorverlies te voorkomen, mag u geen oortelefoon (of hoofdtelefoon) gebruiken als u deze gebruikt. geeft je een ongemakkelijk gevoel.

PROBLEEMOPLOSSING

SYMPTOOM	OPLOSSING
De detector kan niet wordeningeschakeld.	1. Zorg ervoor dat de batterijen op de juiste manier zijn geplaatst oriëntatie.2. Vervang de oude batterijen door nieuwe van hetzelfde type.
Onregelmatige geluiden of doel-ID-cursor beweging	1. Zorg ervoor dat de zoekspoel goed is aangesloten en dat De zoekspoelkabel is strak om de steel gewikkeld.2. Houd er bij gebruik van de detector binnenshuis rekening mee dat overmatige er is sprake van elektrische interferentie en dat vloeren en muren kan wapeningsstaven of andere metalen voorwerpen bevatten.3. Zorg ervoor dat de zoekspoel zich in de buurt van ander metaal bevindt detector of ander metalen voorwerp (zoals elektrische stroom lijn, draadomheining, enz.).4. Verminder de detectorgevoeligheid in de All Metals-omgeving.Modus.
Met tussenpozenSignalen	Onderbroken signalen betekenen doorgaans dat de detector een diep begraven metalen voorwerp gedetecteerd of een voorwerp dat geplaatst onder een hoek die voor de detector moeilijk leesbaar is.Scan vanuit verschillende richtingen om het signaal te helpen definiëren. In de in het geval van meerdere doelen, schakel over naar de All Metals-modus en Gebruik de pinpointing-functie van de detector om nauwkeurig lokaliseer alledoelen.OPMERKING:IJzeren voorwerpen kunnen intermitterende signalen veroorzaken. U kunt ijzeren voorwerpen in de Alle metalen-modus.
De detector is niet in staat tothet vinden van specifieke doelen	Zorg ervoor dat u een geschikte detectiemodus gebruikt. Als u Wilt u munten detecteren, dan is de COINS-modus waarschijnlijk de beste keuze om andere ongewenste metalen voorwerpen te verwijderen.U kunt ook de All Metals-modus gebruiken, die alle metalen detecteert metalen doelen om ervoor te zorgen dat gewenste doelen kunnen worden gedetecteerd.
Doel-ID-cursorstuitert	Als de Target ID Cursor onregelmatig stuitert, kan de detectoreen voorwerp met een rommelige uitstraling heeft gedetecteerd of het metaalsignaal te zwak is.De Target ID Cursor kan echter stuiteren als een goed doel(zoals een munt) is niet parallel aan de zoekspoel of deHet doel bevindt zich onder de rand van de zoekspoel. Doel-ID-cursorkan ook stuiteren als er een of meerdere rommelige voorwerpen zijnnaast het goede doel. Verplaats de zoekspoel vanverschillende richtingen totdat de Target ID Cursor meer wordtstabiel.Opmerking:Grote ijzeren platen kunnen, afhankelijk van hun oriëntatie in de grond, als eengoed doelwit worden beschouwd of ervoor zorgen dat de Target ID Cursor beweegtonregelmatig.

BATTERIJVERVANGING

De batterijniveau-indicator op het display geeft het huidige niveau van de batterij

batterijen. Vier balken ( ) geeft aan dat de batterijen bijna leeg zijn. Om dit te voorkomen prestatievermindering of abnormale werking, vervang de batterijen onmiddellijk wanneer de batterijniveau-indicator " " wordt (er is geen balk op de indicator).

Om de batterijen te vervangen, schakelt u eerst de detector uit. Schuif vervolgens de batterijklepje, dat zich aan de voorkant van de controlebox bevindt (zie figuur 4), Verwijder het batterijklepje. Vervang de oude batterijen door nieuwe.

hetzelfde type, maak

Zorg ervoor dat de polariteitsaansluitingen correct zijn (zie de polariteitsaanduidingen) (aan de onderkant van het batterijvak). Plaats het batterijklepje terug.

• Schakel de detector uit wanneer u deze gebruikt.
• Als de detector niet goed functioneert, kan dit mogelijk komen doordat de batterijen leeg zijn. zijn leeg. Vervang de batterijen indieodig.
• Bescherm de stekker van de zoekspoelkabel tegen vocht; anders kan de
  De detector kan zijn detectievermogen verliezen. Droog de stekker imdierig.
• De bedieningskast is niet waterdicht. Bescherm de bedieningskast tegen water en Gebruik de detector niet in de regen.

- Plaats de detector niet in een omgeving met hoge temperaturen. • Ga voorzichtig om met de detector. Stoot de detector niet, laat hem niet vallen en misbruik hem niet. • Knoei niet met het circuit van de detector.

WAARSCHUWING

Elke metaaldetector kan ondergrondse elektriciteitsleidingen, explosieven of andere voorwerpen die bij een botsing persoonlijk letsel kunnen veroorzaken.

Bij het zoeken naar metalen voorwerpen dient u de volgende richtlijnen in acht te nemen:

• Zoek niet in een gebied waarvan u vermoedt dat er begraven ligt ondergrondse elektrische leiding of pijp.
• Sla geen enkele leiding waarvan u weet of vermoedt dat er elektrische stroom doorheen loopt. stroom.
• Verstoor geen enkele pijpleiding, vooral niet als deze ontvlambare stoffen kan vervoeren. gas ofvloeistof.

- Wees voorzichtig bij het graven naar een object, vooral in de buurt van Gebieden waarvan u niet zeker bent over de toestand van de ondergrond.

•Ga om veiligheidsredenen niet naar mijnenvelden of militaire zones.

•Houd u aan alle nationale, provinciale en lokale wetten tijdens het detecteren.

ACCESSOIRES

Handleiding: 1 stuk

Oortelefoon: 1 stuk

Handtas: 1 stuk

Graafschop: 1 stuk

Oortelefoonplug: 1 stuk

Batterij: 6 stuks

Spoelbeschermkap: 1stuk

VERKLARING

1. Deze handleiding kan zonder voorafgaande kennisgeving wordewijzigd.
2. Ons bedrijf is niet aansprakelijk voor enig verlies.
3. De inhoud van deze handleiding mag niet worden gebruikt als reden om de detector voor een speciale toepassing te gebruiken.

Adres: Shuangchenglu 803nong11hao1602A-1609shipaoshanqu, Shanghai 200000CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd, Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.
