BEDIENUNGSANLEITUNG TS181A Vevor
Technischer Support und E-Garantiezertifikat www.vevor.com/support

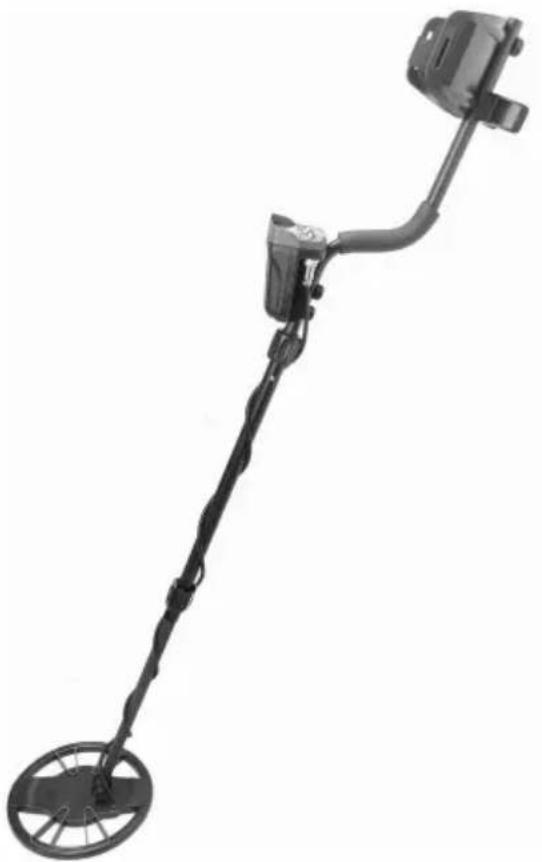

METALLDETEKTOR
MODELL:TS181A
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisenbieten. "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.
MODELL:TS181A

Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Dann kontaktieren Sie uns gerne:
Technischer Support und E-Garantiezertifikat www.vevor.com/suppor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.
| FC | Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursackennen. |
![]() | Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten |
EINFÜHRUNG
Bei diesem Instrument handelt es sich um einen multifunktionalen, hochempfindlichen Metalldetektor, der zum Aufspüren verschiedener Arten unterirdischer Metallobjekte entwickelde.
Hauptmerkmale:
•Bedienfeld mit leicht zu drückenden Tasten •Zwei Arten von wählbaren Erkennungsmodi - Alle Metalle-Modus und
Diskriminierungsmodus
- Digitale Ziel-ID und Ziel-ID-Cursor helfen dem Bediener, den wahrscheinlichen Metalltyp des Ziels zu bestimmen •
Bodenausgleichseinstellung mit Anzeige der Bodenausgleichseinstellung (-99 \~ +99) • Einstellbare Empfindlichkeit
mit Balkendiagrammanzeige • Zieltiefenanzeige • Akustischer
Alarm. Im Diskriminierungsmodus gibt es 6 Arten von Alarmtönen.
- 4 voreingestellte Unterscheidungsmodi und 1 benutzerdefinierter Unterscheidungsmodus
•Zielortung
•Batteriestandsanzeige
•Wasserdichte Suchspule •3,5-mm-Kopfhörerbuchse
TECHNISCHE SPEZIFIKATION
Maximale Erkennungsdistanz: Etwa 10 Zoll für eine 25-Cent-Münze
Betriebsumgebung: Temperatur: 0 °C \~ 50
Relative Luftfeuchtigkeit: 85 %
Lagerumgebung: Temperatur: -20 °C \~ 50 °C
Relative Luftfeuchtigkeit: 85
% Batterie: 1,5 V Alkalibatterie, AA oder gleichwertig, 6 Stück Gewicht: ca. 1,4 kg (einschließlich Batterie)

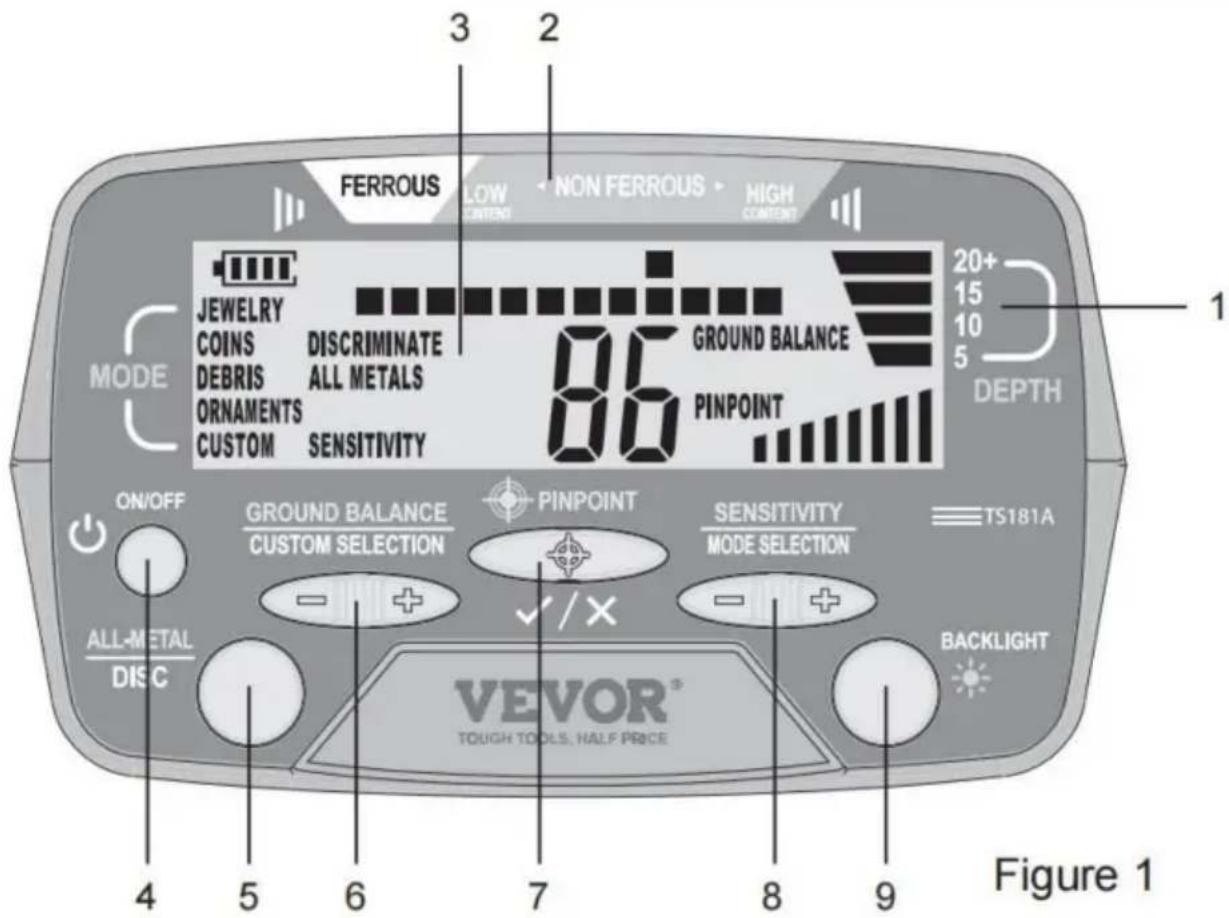

FRONTPLATTE
Diese Tiefenskala ist in Verbindung mit dem angezeigten Ziel zu verwenden Tiefenanzeigebalken zur Zieltiefenvorhersage.
2. Ziel-ID-Legende
Funktioniert mit dem Target ID Cursor, um den wahrscheinlichen Metalltyp des erkanntes metallisches Objekt.
3. Anzeige
4. " EIN/AUS "-Taste
Drücken Sie diese „ON/OFF“-Taste, um den Metalldetektor ein- oder auszuschalten.
5. Taste „ALL-METAL/DISC“
Drücken Sie diese Taste „ALL-METAL/DISC“, um zwischen den All Metals-Modus und einen Diskriminierungsmodus.
6. Schaltfläche „BODENABGLEICH/BENUTZERDEFINIERTE AUSWAHL“
Im All-Metals-Modus wird diese Schaltfläche „GROUND BALANCE/CUSTOM SELECTION“ zur Bodenabgleicheinstellung verwendet.
Im CUSTOM-Modus, einem der fünf Diskriminierungsmodi
(Schmuck-Modus, Münzen-Modus, Schutt-Modus, Ornament-Modus, Benutzerdefiniert-Modus),
diese Taste wird verwendet, um den Ziel-ID-Cursor auf eine
gewünschte Position, um ein gewünschtes Unterscheidungsmuster zu erzeugen.
Im BENUTZERDEFINIERTEN Modus können Sie ^+ " Seite dieser Schaltfläche, udie
den Ziel-ID-Cursor nach rechts oder nach links drücken. Seite dieser Schaltfläche, um die
7. Schaltfläche „PINPOINT“
Im All Metals Mode wird diese " PINPOINT "-Taste verwendet, um ein erkanntes Objektalisieren metallischen Gegenstand.
Im CUSTOM-Modus wird diese Taste verwendet, um die Pixel zu entfernen oder zu aktivieren befindet sich auf der horizontalen Skala, direkt unter dem Ziel-ID-Cursor.
8. Taste „EMPFINDLICHKEIT/MODUSAUSWAHL“
Im All Metals-Modus wird diese Taste „SENSITIVITÄT/MODUSAUSWAHL“ verwendet um die Empfindlichkeit des Detektoezinzustellen.
In jedem Diskriminierungsmodus können Sie die Taste + "Seite oder" - "Seite davon", "drücken, um zwischen den fünf Diskriminierungsmodi zu wechseln.
9. Taste „HINTERGRUNDBELEUCHTUNG“
Drücken Sie kurz diese Taste „BACKLIGHT“, um die Hintergrundbeleuchtung ein- oder auszuschalten. Halten Sie diese Taste etwa 2 Sekunden lang gedrückt, um den Detektor einzuschalten zwischen Kanal 0 und Kanal

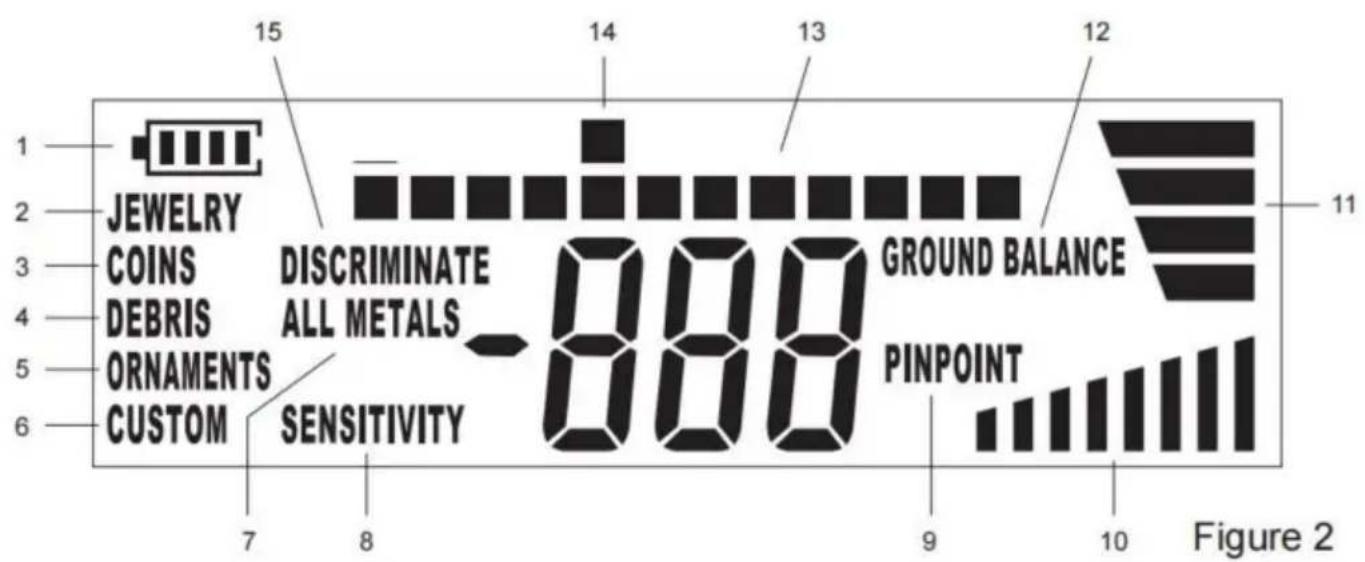

VERSTEHEN DESDISPLAYS

bar
| Item | Value | |---|---| | 1 | 15 | | 2 | 14 | | 3 | 13 | | 4 | 12 | | 5 | 11 | | 6 | 9 | | Ground Balance | 8 | | PINPOINT | 7 | | Discriminate All Metals | -888 | | Sensitivity | 8 | Figure 2Erläuterungen:
-
.....Batteriestandsanzeige.
-
JEWELRY .....Der Metalldetektor ist im SCHMUCK-Modus.
-
COINS ..... Der Metalldetektor befindet sich im MÜNZENndus.
-
DEBRIS .....Der Metalldetektor befindet sich im DEBRISodus.
-
ORNAMENTS .....Der Metalldetektor befindet sich im ORNAMENTS-Modus.
-
CUSTOM .....Der Metalldetektor befindet sich im BENUTZERDEFINIERTENodus.
-
ALL METALS ..... Der Metalldetektor befindet sich im Alle-MetMedus.
-
SENSITIVITY .....Der Metalldetektor befindet sich im Empfindlichkeitseinstellungsmodus.
-
PINPOINT .....Der Metalldetektor befindet sich im PINPOINTodus.
-
....Balken zur Empfindlichkeitsanzeige.
-
.....Zieltiefenanzeigebalken
-
GROUND BALANCE .....Der Metalldetektor befindet sich in Bodenabgleicheinstellung Modus.
-
Horizontale Skala, die die
aktuelles Diskriminierungsmuster, mit leuchtenden Pixeln, die akzeptierte Ziele und leere Pixel zeigen abgelehnte Ziele an.
-
.....Ziel-ID-Cursor.
-
DISCRIMINATE .....Der Metalldetektor befindet sich im Unterscheidungsmodus.

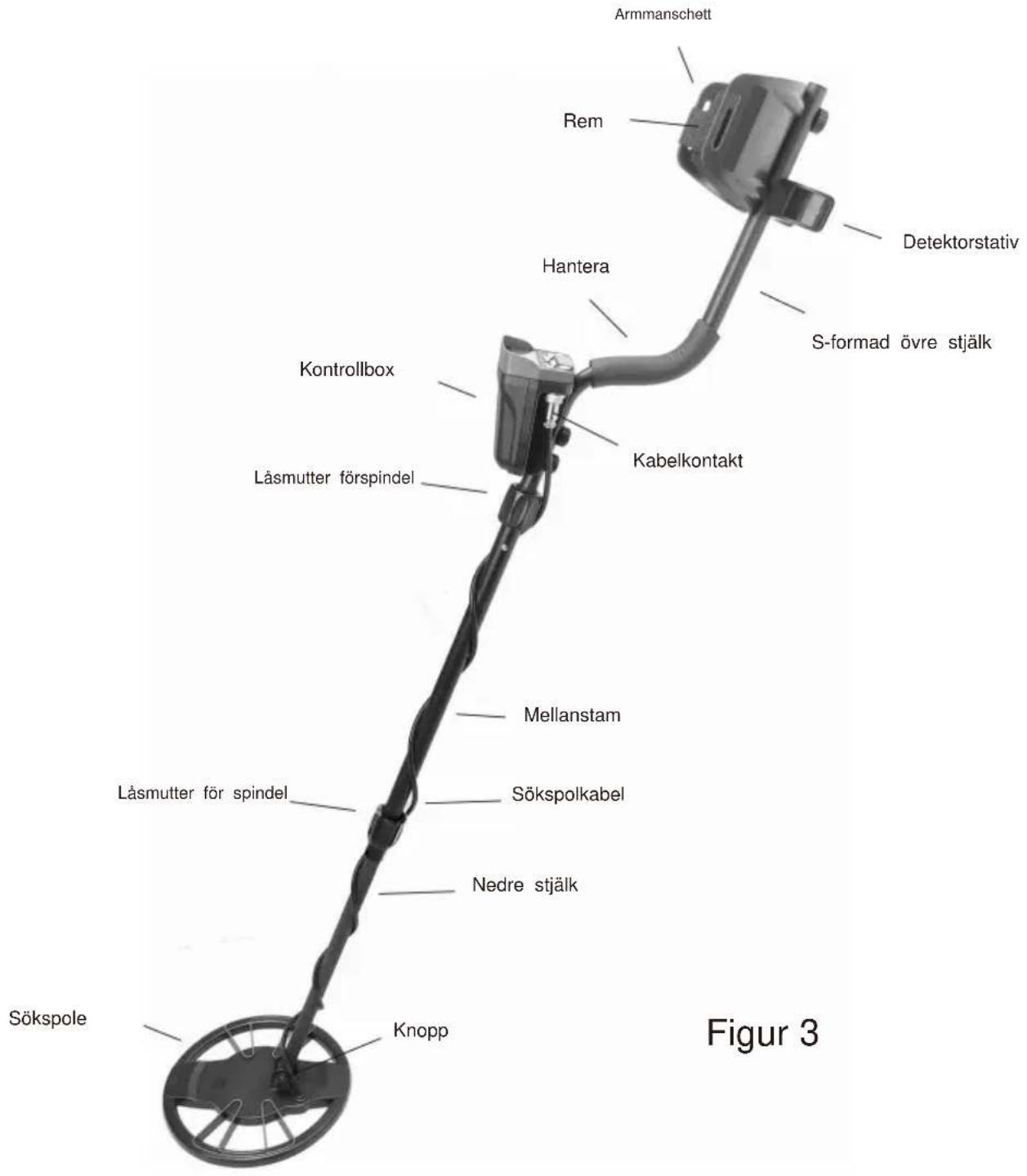

Gesamtstruktur


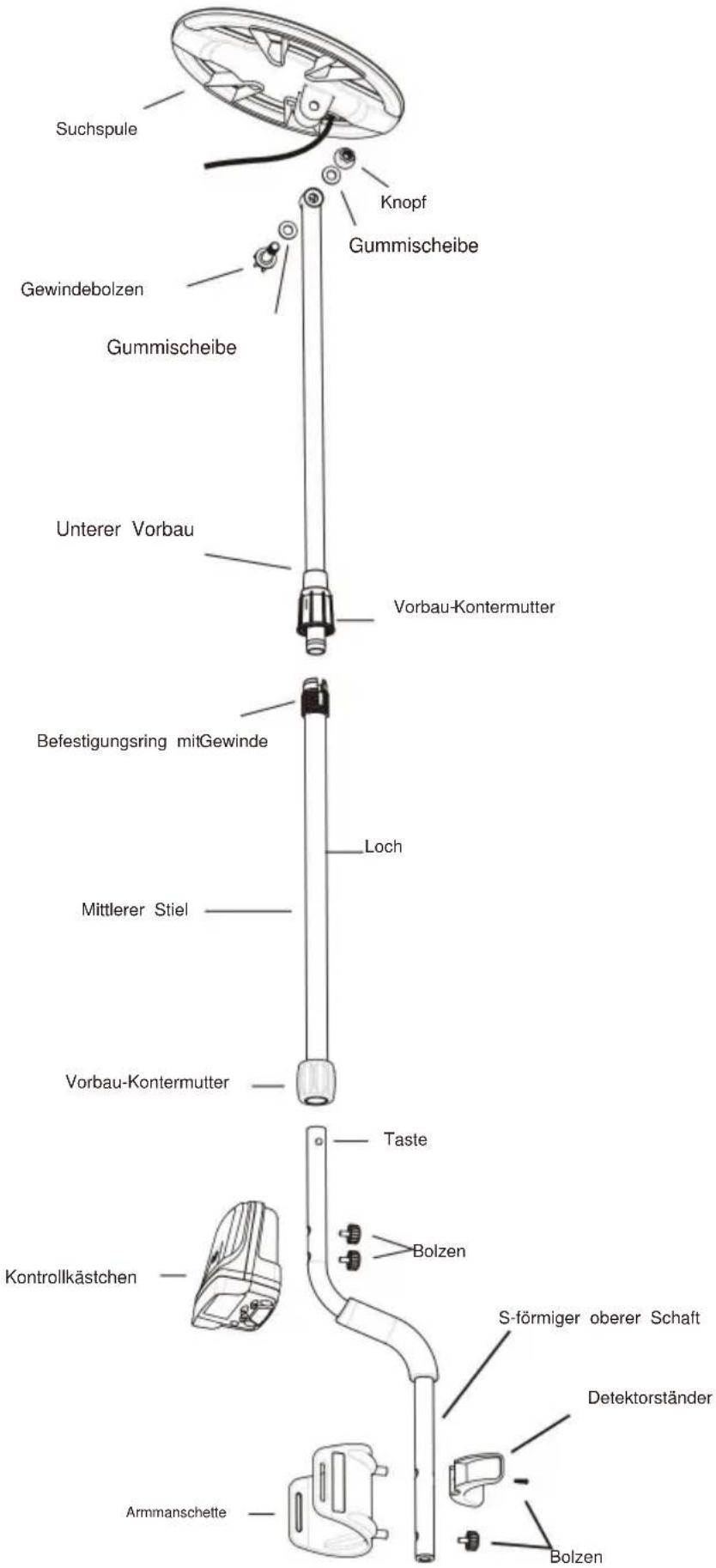

Zusammenbauzeichnung
Abbildung 6
- Die beiden Gummischeiben müssen in die beiden kreisförmigen Schlitze an den beiden Seiten des Endes des unteren Schafts eingesetzt werden, bevor die Suchspule auf das Ende des unteren Schafts geschoben wird.
- Drehen Sie die entsprechende Schaft-Kontermutter am mittleren Schaft vorsichtig in die richtige Richtung, um den unteren Schaft zu befestigen, erst nachdem der untere Schaft in den mittleren Schaft eingesetzt wurde und die beiden Knöpfe am unteren Schaft in die gewünschten Löcher am mittleren Schaft einrasten. Drehen Sie die entsprechende Schaft-Kontermutter am mittleren Schaft ebenfalls vorsichtig in die richtige Richtung, um den S-förmigen oberen Schaft zu befestigen, erst nachdem der obere Schaft in den mittleren Schaft eingesetzt wurde und die beiden Knöpfe am oberen Schaft in die gewünschten Löcher am mittleren Schaft einrasten.
- Um Schäden zu vermeiden, ziehen Sie nicht mit Gewalt am Kabel.
So stellen Sie die Länge des Detektors ein:
- Drehen Sie die untere Schaft-Kontermutter vorsichtig gegen den Uhrzeigersinn, bis sie sich löst.
- Drücken Sie die beiden unteren Knöpfe am mittleren Schaft und verstellen Sie die Position des unteren
Schafts, bis die beiden Knöpfe in die gewünschten Löcher am mittleren Schaft einrasten. (Tipp:
Um die Position des unteren Schafts verstellen zu können, kann es notwendig sein, den unteren Schaft
etwas weiter in den mittleren Schaft einzuführen und ihn dann ein wenig zu drehen, während Sie die
beiden Knöpfe gedrückt halten.) - Drehen Sie die Schaft-Kontermutter im Uhrzeigersinn, bis der untere Schaft gesichert ist.

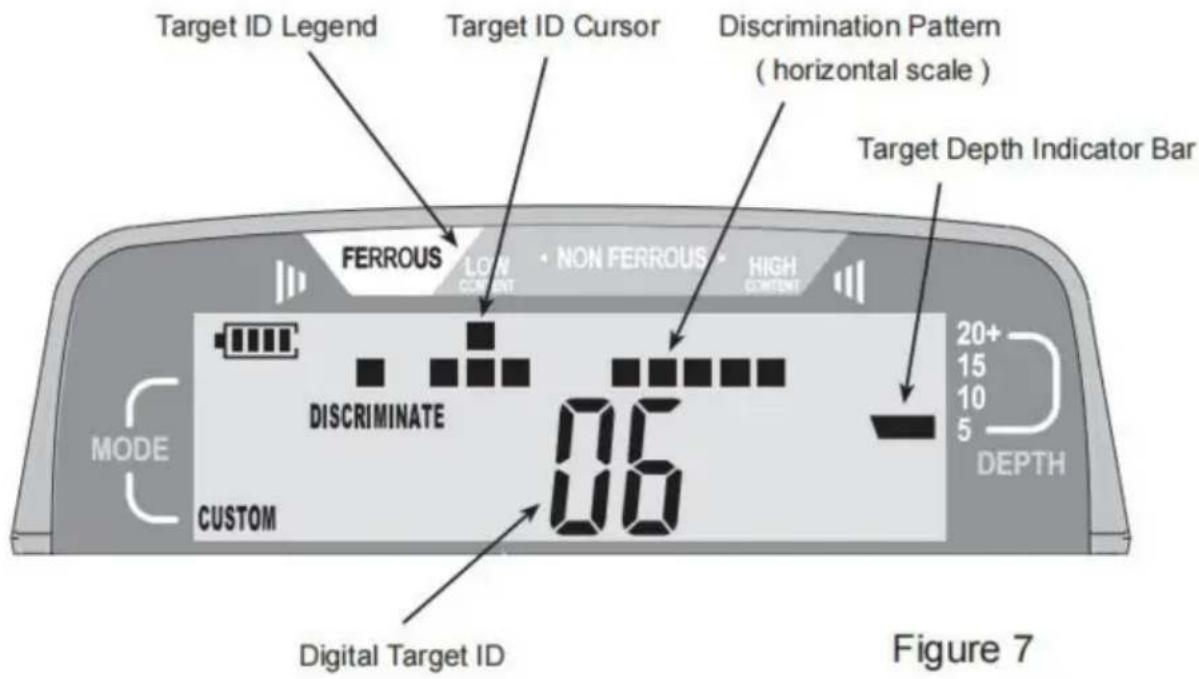

ZIELINFORMATIONEN
Die Ziel-ID-Legende funktioniert mit dem Ziel-ID-Cursor, um anzuzeigen,
wahrscheinlicher Metalltyp des Ziels, mit eisenhaltigen (Eisen-)Zielen auf der linken Seite, dünnen oder wenig leitfähigen Nichteisen-Zielen in der Mitte und dicken oder hochleitfähigen Zielen auf der rechten Seite.
Horizontale Skalierung
Die horizontale Skala zeigt das aktuelle Diskriminierungsmuster mit beleuchteten Pixel zeigen akzeptierte Ziele an und leere Pixel zeigen abgelehnte Ziele an Ziele.
Ziel-ID-Cursor
Wenn der Detektor ein Ziel erkennt, wird ein Ziel-ID-Cursor für dieses angezeigt Ziel, wenn das Metallsignal stark genug ist; aber der Detektor erzeugt
akustisches Signal nur für Ziele, die auf der horizontalen Skala akzeptiert werden und wird wahrscheinlich kein akustisches Signal für Objekte erzeugen, die auf der horizontalen Skala.
Digitale Ziel-ID:
Bietet eine zweistellige Zahl zur präziseren Zielidentifizierung als der Ziel-ID-Cursor. Die Ziel-ID kann je nach Größe und Dicke des Ziels stark variieren, da kleine, dünne Metallstücke elektrischen Strom nicht so gut leiten wie dickere Metallstücke. Darüber hinaus können mineralisierte Böden, insbesondere bei kleinen Zielen, zu Ziel-ID-Fehlern führen.

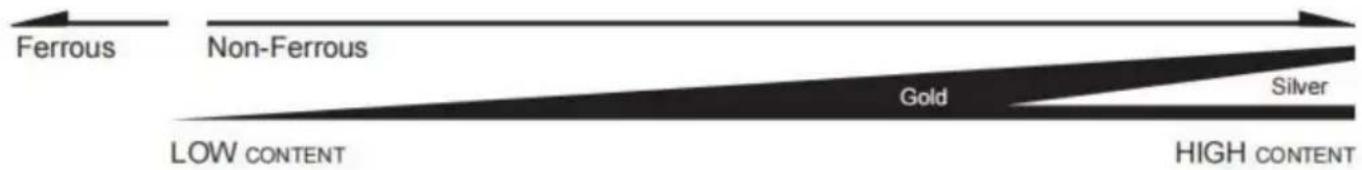

Notiz:
Bodenmineralisierungsreaktionen lassen sich am effizientesten vermeiden, wenn sich das Zielobjekt mittig unter der Suchspule befindet und diese flach und in konstanter Höhe über dem Boden geführt wird. Nachdem der Detektor ein Zielobjekt erkannt hat, können Sie die Erkennung dieses Zielobjekts mehrmals durchführen und dabei falsche Ziel-ID-Messwerte verwerfen und nur korrekte Ziel-ID-Messwer Je geringer die angezeigte Verschüttungstiefe ist, desto stärker ist das erkannte Metallsignal und desto zuverlässiger ist die Ziel-ID-Messung.
Kategoriewert

Wenn das erkannte Metallsignal stark genug ist, erscheint an einer bestimmten Position ein Ziel-ID-Cursor, der den wahrscheinlichen Metalltyp (oder die Kategorie) des erkannten Metallobjekts anzeigt. Anhand der Position des Ziel-ID-Cursors können Sie den wahrscheinlichen Metalltyp (oder die Kategorie) des erkannten Objekts anhand von Abbildung 8 und der Ziel-ID-Legende (siehe Abbildung 7) über dem Ziel-ID-Cursor vorhersagen. Abbildung 8 ähnelt im Wesentlichen der Ziel-ID-Legende, aber die in Abbildung 8 enthaltenen Informationen
wird in Worten ausgedrückt und ist wesentlich detaillierter als die in der Ziel-ID-Legende enthaltenen Informationen. Sie können Abbildung 8 in Verbindung mit dem Ziel-ID-Cursor wie die Ziel-ID-Legendverwenden.
Münzen haben aufgrund ihrer runden Form bei jedem Durchgang der Suchspule höchstwahrscheinlich einen ähnlichen Wert. Gold und Silber können aufgrund ihrer metallischen Eigenschaften in verschiedenen Wertkategorien erkannt werden. Kleinere Gold- oder Silberobjekte haben einen anderen Wert als größere Gold- oder Silberobjekte. Müll kann bei jedem Durchgang der Suchspule einen anderen Wert abgeben. Auch der Winkel des Detektors kann die Identifizierung eines Objekts beeinflussen. Wenn Sie den Detektor testen möchten, indem Sie eine Münze über die Suchspule führen, führen Sie sie mit der flachen Seite parallel zur Suchspule; in dieser Position finden Sie ist ein vergrabenen Münzen.

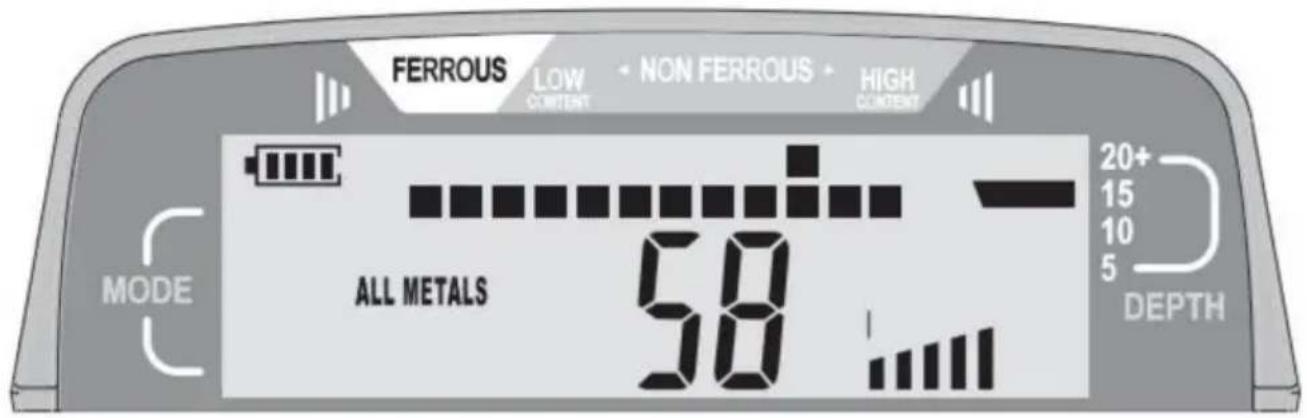

Abbildung 9 zeigt eine Beispielanzeige, die angezeigt wird, wenn der Metalldetektor eine 25-Cent-Münze erkennt, die etwa 15 cm unter der Erdoberfläche vergraben ist.
ERKENNUNG METALLISCHER OBJEKTE IM ALLMETALLMODUS
Der All Metals-Modus ermöglicht dem Detektor die maximale Erkennung
Tiefe möglich.
Drücken Sie die EIN/AUS-Taste, um den Metalldetektor einzuschalten. Um die Alle
Metallmodus: Drücken Sie die Taste „ALL-METAL/DISC“, bis das Symbol „ALL
METALLE" erscheint imDisplay.
- Passen Sie die Empfindlichkeit an
Halten Sie den Detektor am Griff. Heben Sie die Suchspule an und richten Sie sie so aus, dass die
Suchspule befindet sich etwa 50 cm über und parallel zum Boden. Der Detektor
Die Empfindlichkeit wird über die Taste „SENSITIVITY/MODE SELECTION“ eingestellt und die
Anzahl der angezeigten Empfindlichkeitsbalken grafischargestellt
zeigt die aktuelle Empfindlichkeit an. Drücken Sie die Taste "oder -" Seitedes
Taste „EMPFINDLICHKEIT/MODUSAUSWAHL“, bis ein leiser Ton aus dem
Detektor ist zu hören.
- Bodenausgleichseinstellung durchführen
Um die Mineralien im Boden auszugleichen, müssen Sie einen Bodenausgleich durchführen
Anpassung, bevor Sie mit dem Scannen im All-Metals-Modus an einem Standort beginnen.
Gehen Sie wie folgt vor, um die Bodenbalance anzupassen:
- Halten Sie den Detektor fest und bewegen Sie ihn an einen Ort, an dem sich kein metallisches
Objekt im Boden unter d'uchspule.
- Heben Sie die Suchspule an und stellen Sie sie so ein, dass die Suchspule etwa 50 cm hoch ist
über und parallel zur Boden.
- Drücken Sie die Taste+ oder - " Seite des "GROUND BALANCE/CUSTOM
AUSWAHL"-Taste einmal. Das Symbol "BODENABGLEICH" erscheint auf
die Anzeige und die Bodenabgleicheinstellung (im Bereich von -99 bis
+99 ) wird im Display angezeigt.
- Senken Sie die Suchspule auf ca. 5 bis 8 cm über dem Boden ab. Wenn die Der Ton des Detektors wird stärker, wenn die Suchspule abgesenkt wird Boden, heben Sie die Suchspule auf etwa 50 cm über dem Boden und drückann Sie Die " - " Seite der Schaltfläche "GROUND BALANCE/CUSTOM SELECTION" um die Bodenbalance-Einstellung zu verringern. Wenn der Ton vom Detektor sinkt, wenn die Suchspule auf den Boden abgesenkt wird, heben Sie die Suchspule bis etwa 50 cm über dem Boden, und drücken Sie dann die Taste "Seite des Taste „GROUND BALANCE/CUSTOM SELECTION“, um die Bodenausgleichseinstellung.
Tipp: Durch Drücken und Halten der Taste + " " - " Seite des oder "GROUND BALANCE/BENUTZERDEFINIERTE AUSWAHL"-Taste erhöht oder verringert die Bodenabgleichseinstellung schnell.
-
Wiederholen Sie Schritt 4, bis der Ton vom Detektor etwa unverändert, wenn Sie die Suchspule absenken und anheben. Jetzt der Boden Die Saldenanpassung ist abgeschlossen.
-
Beginnen Sie mit dem Scannen

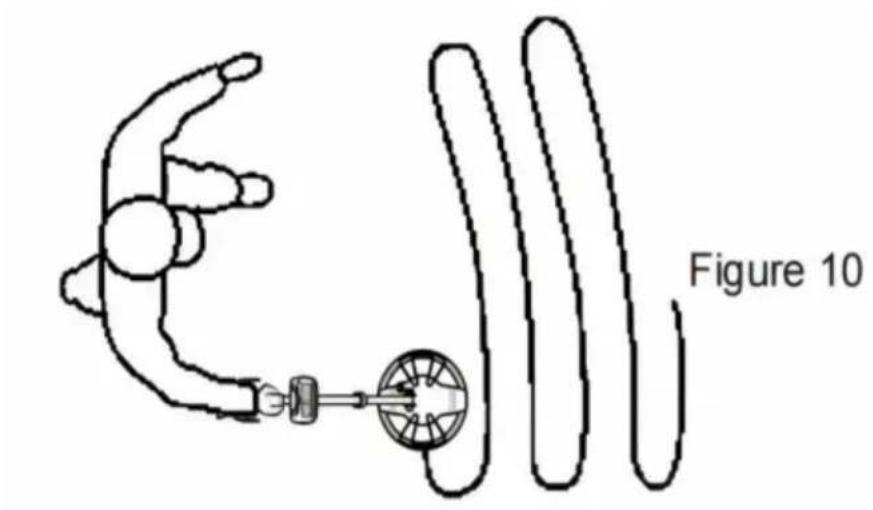

Nachdem Sie die Empfindlichkeitseinstellung vorgenommen haben und anschließend die Nach der Balanceeinstellung können Sie mit der Suche nach metallischen Objekten oder Zielen beginnen. Halten Sie während des Scannens die Suchspulenhöhe etwa 5 cm bis 10 cm Um optimale Erkennungsergebnisse zu erzielen, gehen Sie immer über und parallel zum Boden. langsam, während Sie die Suchspule langsam in einer geraden Linie von einer Seite zur anderen scanner
Wenn der Detektor ein metallisches Objekt erkennt, erscheint ein Ziel-ID-Cursöneim
Eine bestimmte Position zeigt den wahrscheinlichen Metalltyp des erkannten Objekts an.
Eine digitale Ziel-ID, eine zweistellige Zahl, wird auf dem Display angezeigt, wenn die Stärke des erkannten Metallsignals den Identifikationsschwellenwert des Detektors überschreitet.
Gleichzeitig wird der Ton des Detektors lauter, wenn das Ziel durch ein leuchtendes Pixel auf der horizontalen Skala erkannt wird.
Da viele Faktoren (Oxidationsgrad des Metallobjekts, Metallverunreinigungen im Boden, Bodenfeuchtigkeit, Größe und Metallgehalt des Objekts, Tiefe usw.) die Ziel-ID-Cursoranzeige und die digitale Ziel-ID beeinflussen können, sind die Ziel-ID-Cursoranzeige und die digitale Ziel-ID nicht genau und dienen nur als unkritische Referenz. Die Richtigkeit der Ziel-ID-Cursoranzeige und der digitalen Ziel-ID kann nicht garantierten.
Wenn das erkannte Metallsignal stark genug ist, wird auf dem Display ein Zieltiefenindikator angezeigt. Dieser dient zusammen mit der Tiefenskala zur Vorhersage der Entfernung zwischen dem erkannten Objekt und der Suchspule. Da die Anzeige des Zieltiefenindikators von vielen Faktoren beeinflusst werden kann, ist die Anzeige des Zieltiefenindikators ungenau und kann nicht garantiert werden. Sie dient nur als unverbindlich Referenz.
Während des Scannens muss die Suchspule in Bewegung sein. Wenn die Suchspule stillsteht, kann der Detektor Metall nicht normal erkennen.
4. Lokalisieren Sie ein erkanntes metallisches
Objekt. Nachdem Sie ein metallisches Objekt erkannt haben, können Sie es mit der Funktion „Lokalisieren“ lokalisieren. Durch die präzise Lokalisierung eines Objekts können Sie den Boden schnell freilegen, da nur ein kleines Grabloch möglich ist.
Gehen Sie folgendermaßen vor, um ein Ziel zu lokalisieren:
-
Bewegen Sie die Suchspule um das erkannte metallische Objekfestuzustellen Die
ungefähre Position dieses Objekts. Bewegen Sie dann die Suchspule zu diesem Position und halten Sie dann die Suchspule an dieser Stelle und über dem erkanntes Objekt. -
Drücken und halten Sie die PINPOINT-Taste. Das Display zeigt die Symbol „PINPOINT“ und alle 8 Empfindlichkeitsanzeigebalken.
-
Lassen Sie die PINPOINT-Taste los und drücken Sie dann sofort (innerhalb von 1 Sekunde nach die Taste loslassen) halten Sie die Taste wieder gedrückt. Die Nummer der Die angezeigten Empfindlichkeitsindikatorbalken verringern sich um 1 und die Lautstärke des Detektors verringert siclentsprechend.
-
Bewegen Sie die Suchspule ein Stück weit in Richtung der metallischen Signalquelle (das erkannte Objekt) entsprechend der Lautstärke des Tons. Der Ton Die Lautstärke des Detektors nimmt zu, wenn sich die Suchspule dem Metall nähert Signalquelle (das erkannteObjekt).
-
Wiederholen Sie die Schritte 3 und 4, um sich dem Ziel schrittweise zu nähern. Und in der Ende kann das Ziel genau bestimm werden.
Notiz:
Der Detektor verlässt den PINPOINT-Modus automatisch etwa 3 Sekunden später nachdem Sie die PINPOINT-Taste losgelassen haben.
Erkennung metallischer Objekte im Unterscheidungsmodus
Wenn Sie einen bestimmten Typ (oder eine Art) von metallischen Objekten erkennen möchten, während Wenn Sie andere Arten von metallischen Objekten beim Scannen weitgehend ignorieren, sollten Sie Wählen Sie einen geeigneten Diskriminierungsmodus. Es gibt 5 Diskriminierungsmodi in Insgesamt gibt es den SCHMUCK-Modus, den MÜNZEN-Modus, den SCHUTT-Modus, den ORNAMENT-Modus und den BENUTZERDEFINIERTEN Modus. Sie können eine dieser Modi, die Ihren Anforderungen entsprechen.
Der Detektor verfügt über 12 Pixel oder "Kerben" der Unterscheidung, die auf dem horizontale Skala (siehe Abbildungen 2 und 7). In jedem Diskriminierungsmodus erkanntes Ziel, das durch ein leuchtendes Pixel auf der horizontalen Skala akzeptiert wird wird eine Erhöhung des Tons verursachen, und die Ziele, die von einem leeres Pixel auf der horizontalen
Eine Tonverstärkung wird wahrscheinlich nicht durch die Tonleitersacht.
Unter diesen Modi sind der SCHMUCK-Modus, der MÜNZEN-Modus, der SCHUTT-Modus und der ORNAMENT-Modus voreingestellt und können nicht geändert werden, aber in BENUTZERDEFINIERT. Im Modus können Sie das vorhandene Diskriminierungsmuster frei ändern, um ein gewünschtes Diskriminierungsmuster, um Ihren Anforderungen besser gerechtwecken.
Um den gewünschten Diskriminierungsmodus auszuwählen, stellen Sie zunächst sicher, dass der Detektor in einem Diskriminierungsmodus. Wenn sich der Detektor im All-Metals-Modus befindet ("ALL METALS" angezeigt wird), drücken Sie die Taste "ALL-METAL/DISC", bis die Symbol "DISCRIMINATE" erscheint auf dem Display. Drücken Sie dann die "-Seite ^+ der ^oder " - "SENSITIVITY/MODE SELECTION", um zwischen den 5 Diskriminierungsmodi.
Bei Auswahl eines Modus wird auf dem Display die entsprechende Modusanzeige (siehe Abbildung 2) zur Anzeige des aktuell ausgewählten Modus.
Die fünf Diskriminierungsmodi werden wie folgt erklärt:
- SCHMUCK-Modus
Entwickelt, um Schmuck wie Ringe, Uhren, Armbänder und Halsketten zu finden, wobei der meiste Eisenmüll ignoriert wird.
•MÜNZEN-Modus
Der MÜNZEN-Modus ist dafür ausgelegt, US-Münzen und ähnliche Münzen zu finden und Entsorgen Sie gewöhnliche Abfallgegenstände wie Eisen und Folie. Beachten Sie, dass mittelgroßer Schmuck kann mit diesem Diskriminierungsmuster übersehen werden und dass einige Junk-Ziele (wie Aluminiumdosen) erkannt werden können und eine Geräuschverstärkung verursachen.
- DEBRIS-Modus
Der DEBRIS-Modus dient zum Aufspüren von Trümmern und zur Beseitigung (ignorieren) kleineEisenstücke.
- ORNAMENTS-Modus
Der ORNAMENTS-Modus ist für die Erkennung der meisten Arten von Metallen ausgelegt Ornamente.

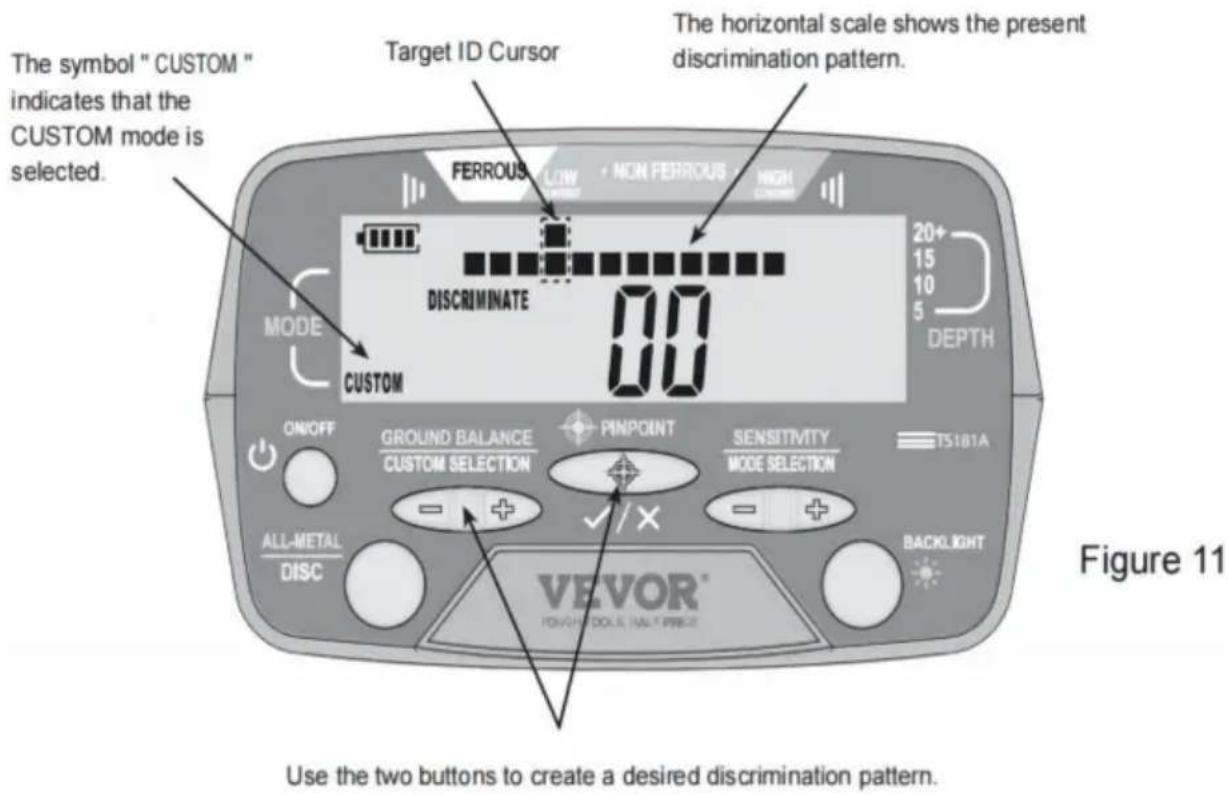

• BENUTZERDEFINIERTER Modus
Der Detektor verfügt über 12 Pixel oder " Kerben " der Unterscheidung, angezeigt auf der horizontale Skala. Der CUSTOM-Modus ermöglicht es Ihnen, die aktuelle
Diskriminierungsmuster frei und erstellen Sie ein gewünschtes Diskriminierungsmuster. Um Stellen Sie dazu zunächst sicher, dass sich der Detektor im Modus CUSTOM befindet und dass die Suchspule ist weit entfernt von jedem metallischen Objekt und Schlussfolgerung Quelle. Dann drücken Sie die Taste + oder - " Seite des "GROUND BALANCE/CUSTOM
Drücken Sie die Taste „SELECTOR“, um den Ziel-ID-Cursor nach rechts oder links zu bewegen, bis ist in der gewünschten Position. Und dann drücken Sie die Taste " PINPOINT ", um eliminieren oder aktivieren Sie das Pixel auf der horizontalen Skala, direkt unter dem Ziel-ID-Cursor. (Siehe Abbildungen 11 und 12.)

Nachdem Sie den gewünschten Diskriminierungsmodus ausgewählt oder im
BENUTZERDEFINIERTEN Modus ein gewünschtes Diskriminierungsmuster erstellt haben, können Sie mit der Suche nach metallischen Objekten oder Zielen beginnen. Die Scanmethode ist die gleiche wie bei der Option „Alle Metalle“
Modus.
Wenn der Detektor ein metallisches Objekt erkennt, erscheint an einer bestimmten Position ein Ziel-ID-Cursor, der den wahrscheinlichen Metalltyp des erkannten Objekts anzeigt. Außerdem wird auf dem Display eine digitale Ziel-ID angezeigt, bei der es sich um eine zweistellige Zahl handelt, wenn die Stärke des erkannten Metallsignals den Identifikationsschwellenwert des Detektors überschreitet. Gleichzeitig gibt der Detektor einen oder mehrere Pieptöne aus, wenn das Ziel durch ein leuchtendes Pixel auf der horizontalen Skala erkannt wird.
Da viele Faktoren (Oxidationsgrad des Metallobjekts, Metallverunreinigungen im Boden, Bodenfeuchtigkeitsgehalt, Größe und Metallgehalt des Objekts, Tiefe usw.) die Ziel-ID-Cursoranzeige und die digitale Ziel-ID beeinflussen können, sind die Ziel-ID-Cursoranzeige und die digitale Ziel-ID nicht genau und sind
nur für nicht-kritische Referenz. Die Ziel-ID-Cursoranzeige und die digitale Ziel-ID sind nicht garantiert
um richtig zusein.
Wenn das erkannte Metallsignal stark genug ist, wird auf dem Display ein Zieltiefenindikator angezeigt. Dieser dient zusammen mit der Tiefenskala zur Vorhersage der Entfernung zwischen dem erkannten Objekt und der Suchspule. Die Anzeige des Zieltiefenindikators ist nicht präzise und kann nicht garantiert werden. Sie dient nur als unverbindlich Referenz.
Während des Scannens muss die Suchspule in Bewegung sein. Wenn die Suchspule stillsteht, kann der Detektor Metall nicht normarkennen.
In jedem Unterscheidungsmodus kann der Detektor sechs verschiedene Alarmtöne für unterschiedliche Metallobjekte erzeugen. Dies soll dem Bediener helfen, die wahrscheinliche Metallart des erkannten Objekts zu identifizieren. Für ein bestimmtes erkanntes Objekt, das durch ein leuchtendes Pixel auf der horizontalen Skala erkannt wird, erzeugt der Detektor einen spezifischen Ton.
VERWENDUNG DERHINTERGRUNDBELEUCHTUNG
Wenn Sie den Detektor in einer dunklen Umgebung verwenden, können Sie zur einfacheren Bedienung die Hintergrundbeleuchtung einschalten. Um die Hintergrundbeleuchtung ein- oder auszuschalten, drücken Sie kurz die Taste „BACKLIGHT“, wenn der Detektor eingeschaltet ist.
ÄNDERN DES BETRIEBSKANALS DES DETEKTORS
Wenn zwei gleiche Metalldetektoren am selben Standort im Einsatz sind,
Sie können sie auf zwei verschiedene Betriebskanäle einstellen, um Übersprechen zu vermeiden (Interferenz) zwischen ihnen.
Wenn der Detektor eingeschaltet ist, ist er standardmäßig auf Kanal 0 eingestellt. Sie können drücken und Halten Sie die Taste „BACKLIGHT“ etwa 2 Sekunden lang gedrückt, um die
Detektor zwischen Kanal 0 und Kanal 1; das Display zeigt kurz der aktuell ausgewählte Kanal.
VERWENDUNG DES KOPFHÖRERS
Der Detektor kann mit dem Kopfhörer (optional) arbeiten. Um den Kopfhörer zu verwenden, stecken Sie einfach den Stecker des Ohrhörers in die Ohrhörerbuchse auf der Rückseite der Steuerbox wird der Lautsprecher in der Steuerbox deaktiviert automatisch.
Notiz:
Verwenden Sie aus Sicherheitsgründen keine Ohrhörer (oder Kopfhörer) in der Nähe von Verkehr.
Um Hörverlust zu vermeiden, verwenden Sie keine Ohrhörer (oder Kopfhörer), wenn Sie es verwenden gibt Ihnen ein unangenehmes Gefühl.
FEHLERBEHEBUNG
| SYMPTOM | LÖSUNG |
| Der Detektor kann nicht eingeschaltetwerden. | 1. Stellen Sie sicher, dass die Batterien richtig eingelegt sind Orientierung.2. Ersetzen Sie die alten Batterien durch neue des gleichen Typs. |
| Unregelmäßige Geräuscheoder Ziel-ID-Cursor Bewegung | 1. Stellen Sie sicher, dass die Suchspule fest angeschlossen ist und Das Suchspulenkabel ist eng um den Schaft gewickelt.2. Wenn Sie den Melder in Innenräumen verwenden, beachten Sie, dass übermäßige elektrische Störungen vorhanden sind und dass Böden und Wände kann Bewehrungsstahlstangen oder andere metallische Gegenstände enthalten.3. Stellen Sie sicher, dass sich die Suchspule in der Nähe anderer Metallteile befindet. Detektor oder andere metallische Objekte (wie elektrische Leitung, Drahtzaun usw.).4. Reduzieren Sie die Detektorempfindlichkeit im All Metals Modus. |
| Intermittierend Signale | Intermittierende Signale bedeuten typischerweise, dass der Detektor ein tief vergrabenes Metallobjekt entdeckt oder in einem Winkel positioniert, der für den Detektor schwer zu lesen ist. Scannen Sie aus verschiedenen Richtungen, um das Signal zu definieren. Im Bei mehreren Zielen wechseln Sie in den All Metals-Modus und Nutzen Sie die Ortungsfunktion des Detektors, um präzise alle Ziele lokalisieren.NOTIZ:Eisengegenstände können zu unterbrochenen Signalen führen. Sie können Eisenobjekte im Alle-Metalle-Modus. |
| Der Detektor ist unfähig zu Suche nach spezifischen Ziele | Stellen Sie sicher, dass Sie einen geeigneten Erkennungsmodus verwenden. Wenn Sie Wenn Sie Münzen erkennen möchten, ist der MÜNZEN-Modus wahrscheinlich der beste Wahl, um andere unerwünschte Metallobjekte zu entfernen. Sie können auch den All Metals-Modus verwenden, der alle Metallziele, um sicherzustellen, dass die gewünschten Ziele erkannt werden. |
| Ziel-ID-Cursorprallt ab | Wenn der Ziel-ID-Cursor unregelmäßig springt, kann der DetektorSie haben einen Schrottgegenstand erkannt oder das Metallsignal ist zu schwach.Der Ziel-ID-Cursor kann jedoch springen, wenn ein gutes Ziel (wie eine Münze) ist nicht parallel zur Suchspule oder die Ziel befindet sich unterhalb der Kante der Suchspule. Ziel-ID-Cursor kann auch abprallen, wenn ein oder mehrere Junk-Objekte vorhanden sind neben dem guten Ziel vorhanden. Bewegen Sie die Suchspule von verschiedene Richtungen, bis der Ziel-ID-Cursor stabil.Notiz:Große Eisenplatten können je nach ihrer Ausrichtung im Boden als gutes Ziel erkannt werden oder dazu führen, dass sich der Ziel-ID-Cursor bewegt unregelmäßig. |
BATTERIEWECHSEL
Die Batteriestandsanzeige auf dem Display zeigt den aktuellen Ladezustand
Batterien. Vier Balken ( ) zeigt an, dass die Batterien stark entladen sind. Um
Leistungsabfall oder anormaler Betrieb, ersetzen Sie die Batterien
sofort, wenn die Batteriestandsanzeige auf " " wechselt (es gibt keine
Balken auf der Anzeige).

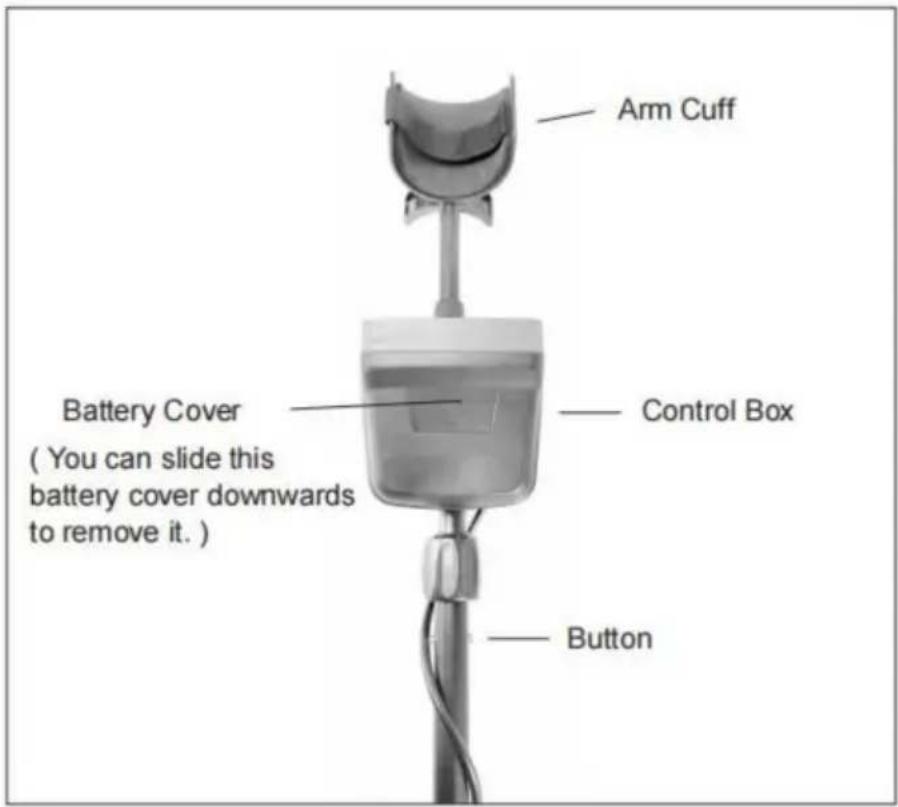

Um die Batterien zu wechseln, schalten Sie zuerst den Melder aus. Schieben Sie dann die
Batterieabdeckung, die sich auf der Vorderseite des Steuerkastens befindet (siehe Abbildung 4), um
Entfernen Sie die Batterieabdeckung. Ersetzen Sie die alten Batterien durch neue der
gleicher Typ, Marke
Stellen Sie sicher, dass die Polarität der Anschlüsse korrekt ist (siehe Polaritätsangaben
am Boden des Batteriefachs). Bringen Sie die Batterieabdeckung wieder an.
NOTIZ
- Schalten Sie den Detektor aus, wenn er nicht verwendet
- Wenn der Detektor nicht normal funktioniert, kann dies daran liegen, dass die Batterien sind erschöpft. Tauschen Sie die Batterien bei Bedarf aus.
- Schützen Sie den Stecker des Suchspulenkabels vor Feuchtigkeit, da sonst die Der Detektor kann seine Erkennungsfähigkeit verlieren. Trocknen Sie den Stecker nach Bedarf.
•Die Steuerbox ist nicht wasserdicht. Schützen Sie die Steuerbox vor Wasser und Verwenden Sie den Detektor nicht beigen.
- Platzieren Sie den Detektor nicht in Umgebungen mit hohen Temperaturen. • Gehen Sie vorsichtig mit dem Detektor um. Stoßen Sie ihn nicht an, lassen Sie ihn nicht fallen und gehen Sie nicht unsachgemäß damit um. • Manipulieren Sie nicht die Schaltkreise d'Estektors.
WARNUNG
Jeder Metalldetektor kann unterirdische Stromleitungen, Sprengstoffe oder andere Gegenstände, die beim Aufprall Verletzungen verursachen können. Wenn Bei der Suche nach Metallgegenständen beachten Sie bitte folgendweise:
- Suchen Sie nicht in einem Bereich, in dem Sie vermuten, dass dort etwas vergraben sein könnte unterirdische Stromleitung oder -rohr.
- Schlagen Sie nicht auf Leitungen, von denen bekannt ist oder vermutet wird, dass sie Strom führen. Leistung.
- Stören Sie keine Rohrleitungen, insbesondere wenn diese brennbare Stoffe transportieren könnten. Gas oder Flüssigkeit.
- Seien Sie beim Graben in Richtung eines Objekts vorsichtig, insbesondere in Bereiche, in denen Sie sich über die Beschaffenheit des Untergrunds nicht sicher sind.
- Begeben Sie sich aus Sicherheitsgründen nicht in Minenfelder oder Militärgebiete.
- Beachten Sie beim Aufspüren alle nationalen, staatlichen und lokalen Gesetze.
ZUBEHÖR
Handbuch: 1 Stück
Kopfhörer: 1 Stück
Handtasche: 1 Stück
Grabschaufel: 1 Stück
Kopfhörerstecker: 1 Stück
Batterie: 6 Stück
Spulenschutzhülle: 1Stück
ERKLÄRUNG
- Dieses Handbuch kann ohne vorherige Ankündigung geändert werden.
- Unser Unternehmen übernimmt keine weitere Verantwortung für etwaige Verluste.
- Der Inhalt dieses Handbuchs kann nicht als Grund für die Verwendung des Detektors für spezielle Anwendungen verwendet werden.
Adresse: Shuangchenglu 803nong11hao1602A-1609shibaoshanqu, Shanghai 200000CN.
Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| EG-Vertreter |
E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
| UK | REP |
YH CONSULTING LIMITED.
Technischer Support und E-Garantiezertifikat www.vevor.com/support
VEVOR®
TOUGH TOOLS, HALF PRICE
TECHNISCHE SPECIFICATIE
Övergripande struktur

ANVÄNDA BAKGRUNDSBELYSNINGEN
Hörlurskontakt: 1 styck
Batteri: 6 stycken
