Type de produit	Système d'eau déionisée pour lavage de voiture
Marque	Vevor
Modèle	JY-DI-02EU3
Volume d'eau net nominal	320 gallons (environ 1211 litres)
Diamètre d'entrée	3/4 pouce NPT
Diamètre de sortie	3/4 pouce NPT
Pression d'admission	0,4 - 0,6 MPa (58 - 87 psi)
Température de fonctionnement	4 - 45 °C
Capacité de résine par bouteille	4 L
Type de filtration	Résine à lit mélangé (déionisation)
Fonctions	Purification et mode direct (non purifié)
Détection de qualité d'eau	Compteur TDS intégré
Accessoires inclus	Chariot avec roulettes, vanne à 3 voies, clé de filtre, tuyaux, boîtier de détection TDS, joints, ruban étanche
Matériau du corps de bouteille	Plastique
Alimentation électrique	Aucune (fonctionnement hydraulique)
Utilisation prévue	Lavage de voiture uniquement, ne pas boire
Pression maximale d'entrée	75 psi (0,52 MPa)
Entretien	Nettoyer le boîtier du filtre à l'eau chaude savonneuse; remplacer la résine lorsque TDS > 30 ppm
Pièces détachées disponibles	Résine à lit mélangé, joints toriques, clé de filtre
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - JY-DI-02EU3 Vevor

À quoi sert ce système d'eau déionisée ?

Ce système produit de l'eau déionisée (eau sans minéraux) idéale pour le lavage de voiture sans traces. Il utilise une résine à lit mélangé pour éliminer les solides dissous.

Comment installer le système ?

Installez la vanne à trois voies et les tuyaux en utilisant le ruban étanche. Raccordez à une alimentation en eau froide (pression max 75 psi). Ouvrez l'eau lentement pour vérifier les fuites, puis rincez avant utilisation.

Quelle est la différence entre le mode purification et le mode direct ?

En mode purification, l'eau passe à travers la résine déionisante. En mode direct, l'eau contourne la résine (non purifiée). Utilisez le mode direct pour le rinçage initial.

Comment savoir quand remplacer la résine ?

Utilisez le compteur TDS intégré. Si la valeur atteint 25-30 ppm, il est temps de remplacer la résine. Un TDS élevé indique que la résine est épuisée.

Puis-je boire l'eau produite ?

Non, l'eau déionisée est trop pure et peut priver le corps de minéraux essentiels. Ne pas boire. Utilisez uniquement pour le lavage de voiture.

Comment nettoyer le boîtier du filtre ?

Coupez l'eau, relâchez la pression, dévissez le boîtier avec la clé. Nettoyez avec de l'eau chaude et du savon à vaisselle sans parfum. Rincez bien.

Quelle pression d'eau maximale est autorisée ?

La pression d'entrée ne doit pas dépasser 75 psi (0,52 MPa). Une pression trop élevée pourrait endommager le système.

Comment utiliser le boîtier de détection TDS ?

Après installation, tournez le bouton sur "OUT". Le boîtier affichera en temps réel le taux de solides dissous totaux (TDS) de l'eau de sortie.

Que faire en cas de fuite ?

Vérifiez les raccords. Assurez-vous que le ruban étanche est correctement enroulé autour des filetages. Serrez les connexions sans forcer. Si la fuite persiste, contactez l'assistance.

Où puis-je trouver les pièces de rechange (résine, joints) ?

Vous pouvez acheter de la résine à lit mélangé (4 L par bouteille) et des joints toriques auprès de Vevor ou de revendeurs agréés. Consultez le site www.vevor.com/support.

MODE D'EMPLOI JY-DI-02EU3 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

SYSTÈME D'EAU DÉSIONISÉE POUR

LAVAGE DE VOITURE

MODÈLE : JY-DI-02EU3 / JY-DI-02US4

/ JY-DI-02US6 / JY-DI-02EU7

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

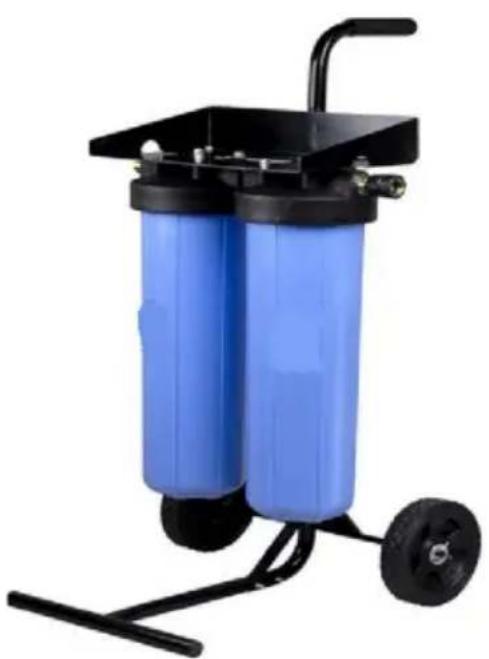

SYSTÈME D'EAU DÉSIONISÉE

POUR LAVAGE DE VOITURE

MODÈLE : JY-DI-02EU3 / JY-DI-02US4 / JY-DI-02US6 / JY-DI-02EU7

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Symbole Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.

AVERTISSEMENT

Les données de performance ont été testées dans des conditions de laboratoire standard ; les performances réelles peuvent varier.

Ce système est conçu pour être utilisé UNIQUEMENT sur une alimentation froide et conservé à l'abri du gel.

L'installation doit être conforme à tous les codes de plomberie locaux applicables et/ou réglementations.

Ce système n'est PAS conçu pour boire. N'utilisez PAS ce système pour toute autre utilisation sauf le lavage de voiture.

Risque d'étouffement. De petites pièces sont incluses dans l'emballage. Veuillez garder toujours l'emballage hors de portée des jeunes enfants.

Veuillez ne pas boire l'eau produite par ce système. Bien que les petites quantités ne soient pas nocives, cette eau est trop pure et peut priver le corps humain de minéraux et nutriments essentiels en cas d'utilisation prolongée.

Ne pas raccorder directement à l'alimentation en eau potable du domicile ou du camping-car.

Avant d'ouvrir les boîtiers des cartouches, coupez l'eau et relâchez la pression dans le tuyau.

Arrêtez l'utilisation lorsque le compteur de sortie TDS indique 25-30 ppm. Il est temps de remplacer la résine.

Ne pas dépasser la pression d'entrée d'eau de 75 psi.

Utilisez uniquement le jet FAN ou FLAT sur une buse classique ou utilisez la vanne à 3 voies à moitié ouverte pour un débit de 2 gpm.

ENTRETIEN

Les solides dissous totaux (TDS) de l'eau de ce système de lavage de voiture doivent être testés régulièrement pour vérifier que le système fonctionne correctement. Si vous remarquez une augmentation spectaculaire (-30 ppm) de la valeur TDS, il serait temps de remplacer votre filtre. Une fois le rinçage terminé, laissez l'eau restante dans les boîtiers de filtre pour empêcher les filtres de déionisation de sécher.

PARAMÈTRES DE SPÉCIFICATION

Modèle	VOUS-TU-02UE3	VOUS-TU-02US4	VOUS-TU-02US6	VOUS-TU-02UE7
Volume d'eau net nominal (gal)	320
Diamètre d'entrée (po)	NPT3/4 GHT3/4 GHT3/4 NPT3/4
Diamètre de sortie (po)	NPT3/4 GHT3/4 GHT3/4 NPT3/4
Fonctionnement de l'admission pression (MPa)	0,4-0,6
Température de fonctionnement ( )	4-45
Panier	Oui	Oui	Non	Non

LISTE DES PIÈCES

ARTICLE	Nom	IMAGE	VOUS-TU-02UE3	VOUS-TU-02US4	VOUS-TU-02US6	VOUS-TU-02UE7
1	Corps de la bouteille		1 pièce	1 pièce	1 pièce	1 pièce
2	Tuyau d'arrivée d'eau		1 pièce	1 pièce	1 pièce	1 pièce
3	à trois soupape		1 pièce	1 pièce	1 pièce	1 pièce
4	Surintensité tuyau		1 pièce	1 pièce	1 pièce	1 pièce
5	Détection TDS boîte		1 pièce	1 pièce	1 pièce	1 pièce
6	Mât principal du chariot		1 pièce	1 pièce	-	-
7	Hexagonal vis M6		8 pièces	8 pièces	-	-
8	Écrous M6		8 pièces	8 pièces	-	-
9 roulettes pivotantes			2 pièces	2 pièces	-	-
10	Boucle		1 pièce	1 pièce	-	-
11	Hexagonal vis M8		2 pièces	2 pièces	-	-
12	Écrou hexagonal M8		2 pièces	2 pièces	-	-
13	Barre en T		1 pièce	1 pièce	-	-
14	Barre en L		1 pièce	1 pièce	-	-
15	Clé		1 pièce	1 pièce	-	-
16	européen standard sucette		2 pièces	-	-	2 pièces
17 Clé à filtre			1 pièce	1 pièce	1 pièce	1 pièce
18	Bague coquillage		2 pièces 2 pièces 2 pièces			2 pièces
19	Étanche ruben adhéret		1 pièce	1 pièce	1 pièce	1 pièce
20	manuel		1 pièce 1 pièce 1 pièce	1 pièce 1 pièce	1 pièce

INSTRUCTIONS D'INSTALLATION

Installation de canalisations

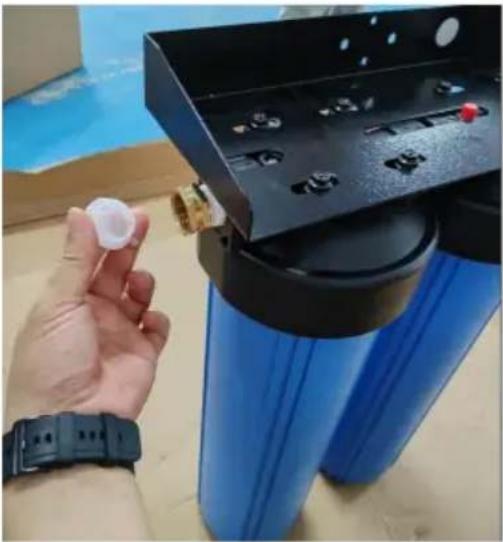

1. Retirez les couvercles de protection d'entrée et de sortie.

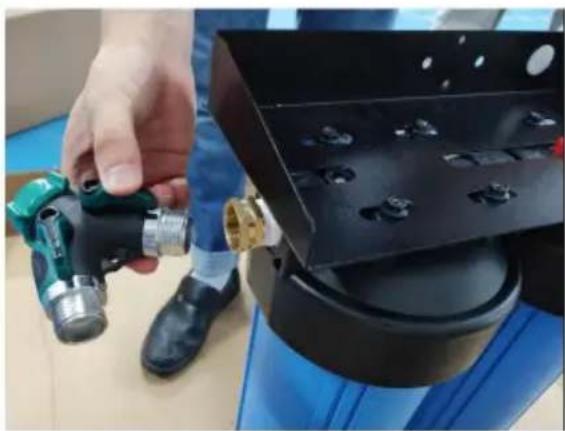

1. Installez la vanne à trois voies, enroulez le ruban étanche autour du filetage extérieur et serrez-le.

1. Installez le tuyau de surintensité, enroulez du ruban adhésif étanche autour du filetage extérieur et serrez.

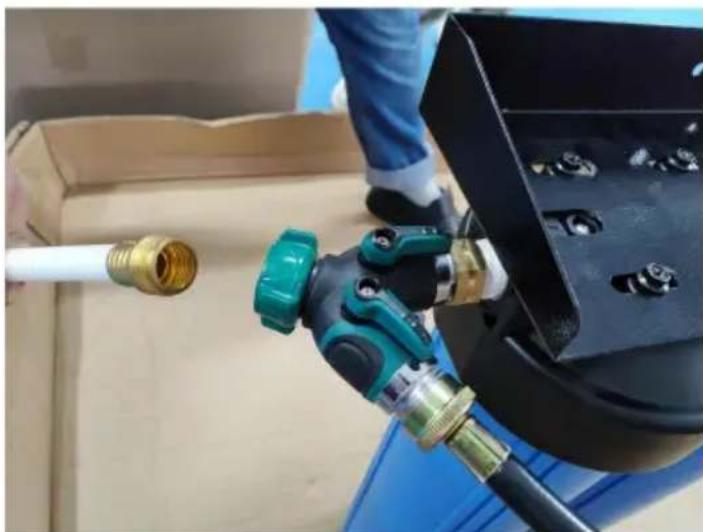

1. Installez le tuyau d'admission, enroulez du ruban adhésif étanche autour du filetage extérieur et serrez.

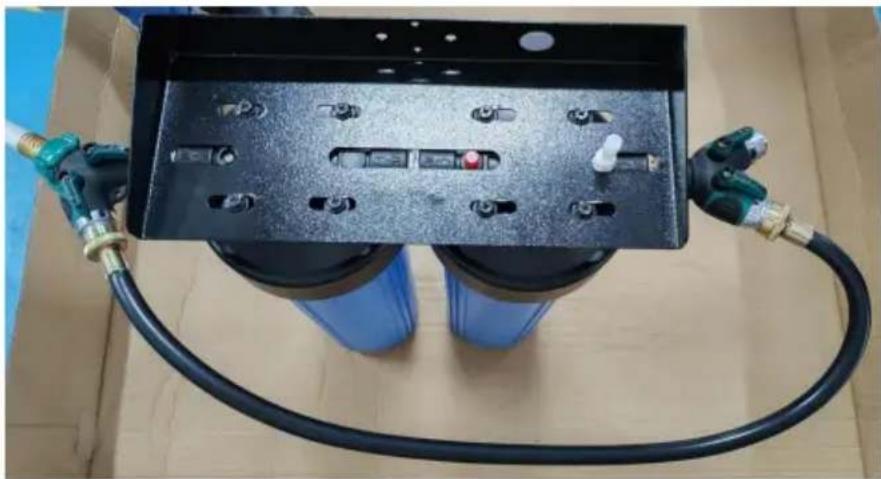

1. Installation complète du pipeline.

Ouvrez lentement l'alimentation en eau froide et vérifiez s'il y a des fuites.

Rincez le système dans un seau ou un drain, ne le connectez pas au pulvérisateur avant qu'il ne soit prêt à utiliser.

Attendez que le débit d'eau de sortie se stabilise, puis fermez le robinet.

Alimentation en eau froide. Le système est maintenant prêt à être utilisé.

1. Les modèles JY-DI-02EU3/JY-DI-02EU72 sont équipés de deux

tétines standards, qui peuvent être sélectionnées en fonction des besoins sur place.

Installation du boîtier de détection TDS

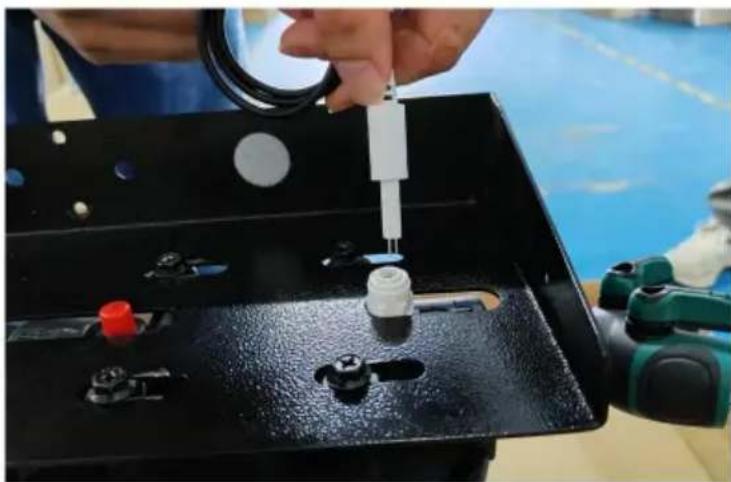

1. Insérez le connecteur du boîtier de détection TDS dans le corps du flacon connecteur.

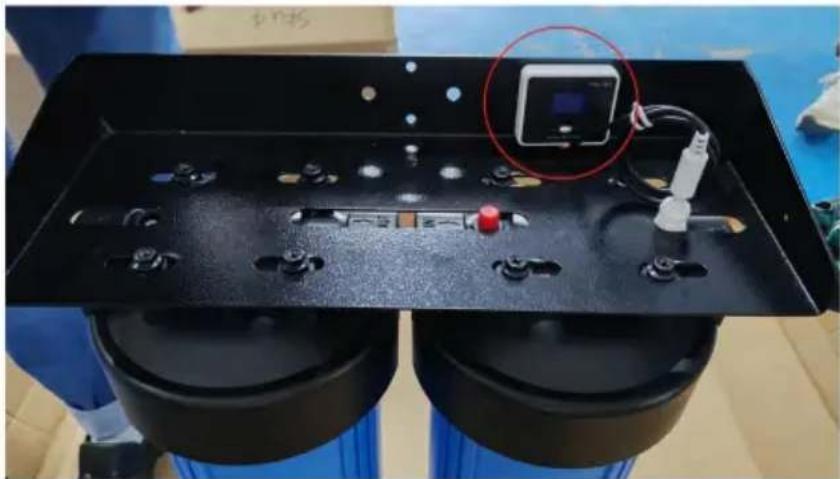

1. Déchirez le ruban adhésif au dos du boîtier de détection TDS et collez-le dans la position appropriée.

Installation du chariot

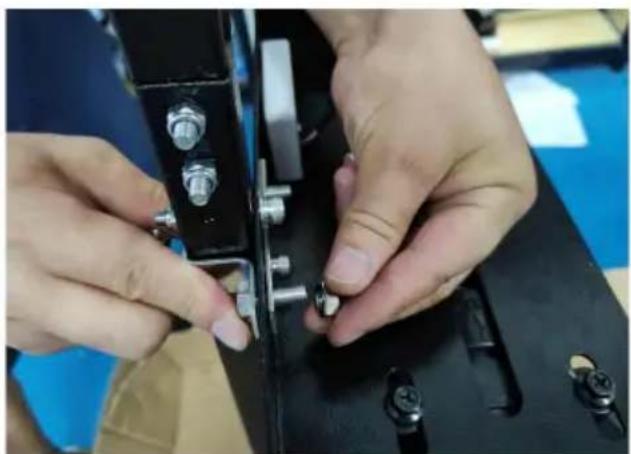

1. Assemblez le poteau principal du chariot et les roulettes comme indiqué sur le schéma, à l'aide de vis hexagonales M8 et d'écrous.

1. Installez la barre en T comme indiqué sur le schéma et utilisez des vis et des écrous à six pans creux M8.

1. Installez la barre en L comme indiqué sur le schéma et utilisez des vis et des écrous à six pans creux M8.

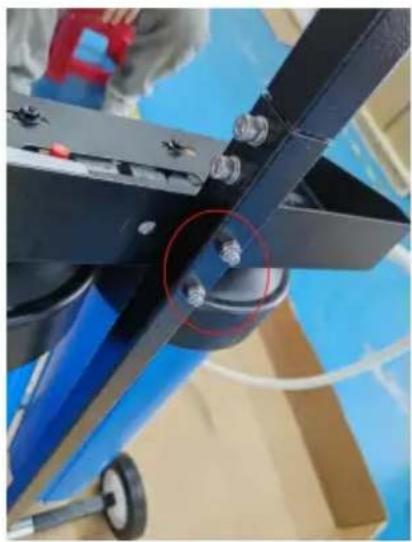

1. Installez le corps de la bouteille sur le chariot comme indiqué sur le schéma, à l'aide de vis hexagonales M8 et d'écrous.

1. Installez la boucle comme indiqué sur le schéma, en fixant le corps de la bouteille sur le chariot.

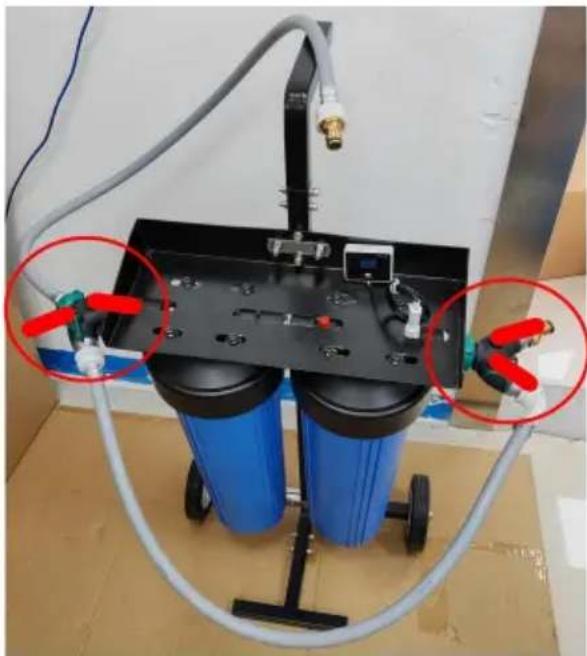

Le produit peut être réglé en mode purification et en mode direct (non purification), et la direction du commutateur de vanne à trois voies correspondant est indiquée dans le schéma suivant :

Mode direct (non purifié)

INSTRUCTIONS D'UTILISATION DU BOÎTIER DE DÉTECTION TDS

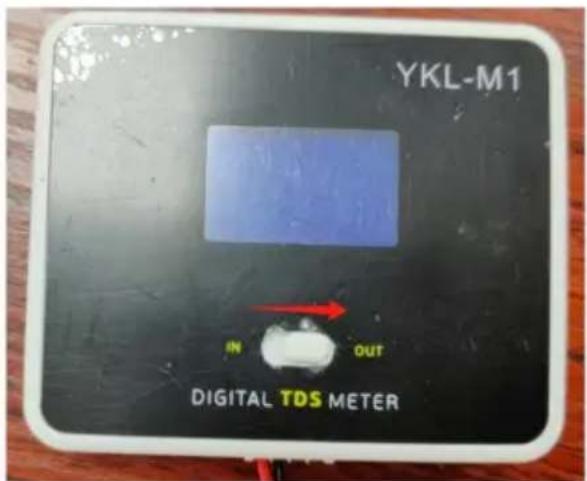

Comme indiqué sur l'icône, après avoir installé le boîtier de détection TDS, tournez le bouton sur « OUT », et s'il y a de l'eau dans la canalisation, elle s'affichera en temps réel.

1. Coupez l'alimentation en eau froide, relâchez la pression en fermant l'eau et en appuyant sur la gâchette du pulvérisateur jusqu'à ce que l'eau cesse de couler. Placez un seau ou une serviette sous le système pour récupérer les éventuels déversements d'eau. Utilisez de l'eau chaude et du savon à vaisselle sans parfum (facultatif) pour nettoyer le boîtier du filtre si nécessaire. Rincer abondamment.

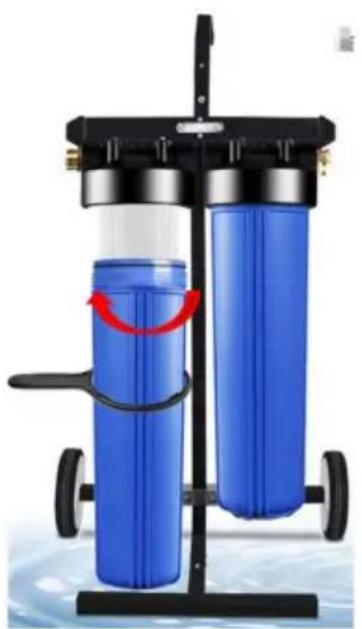

Utilisez la clé à filtre pour dévisser le boîtier du filtre dans le sens indiqué sur le schéma.

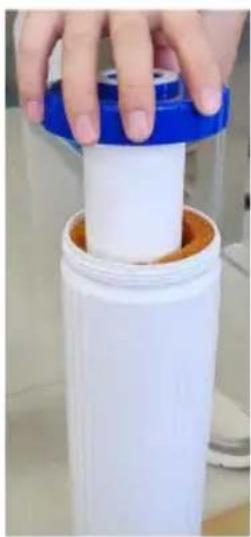

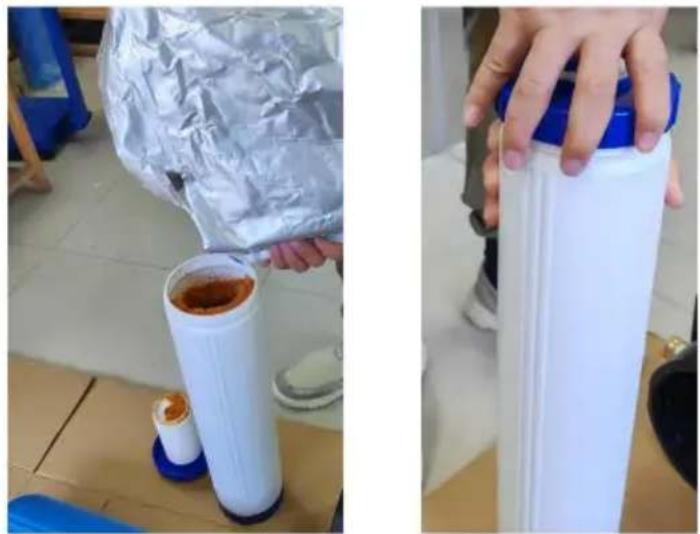

1. Retirez l'élément filtrant, dévissez le couvercle de l'élément filtrant et versez la résine du lit mélangé.

1. Chargez une nouvelle résine à lit mélangé d'une capacité de 4 L par bouteille.

1. Placez les cartouches filtrantes dans les boîtiers (préinstallés). Assurez-vous qu'elles sont centrées et que le bouton dépassant du bas du boîtier s'insère dans le trou central du filtre.

Assurez-vous que le joint torique est placé à l'intérieur de la rainure sur le dessus du boîtier du filtre.

Les boîtiers de filtre, avec le filtre à l'intérieur, sont fixés sur les capuchons du boîtier (les capuchons sont pré-assemblés sur le support de la machine) dans le sens inverse des aiguilles d'une montre (comme indiqué sur le schéma suivant). Le capuchon du boîtier est doté d'un bouton central, qui doit être inséré dans le trou central de la cartouche filtrante. Tournez le boîtier à la main, puis utilisez la clé du boîtier pour le serrer d'un quart à un demi-tour supplémentaire. Ne serrez pas trop.

1. Ouvrez l'arrivée d'eau froide. Videz le système dans un seau.
2. Attendez que le débit d'eau de sortie se stabilise, puis coupez l'alimentation en eau froide. Le remplacement est maintenant terminé.
