GEBRUIKSAANWIJZING JY-DI-02EU3 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

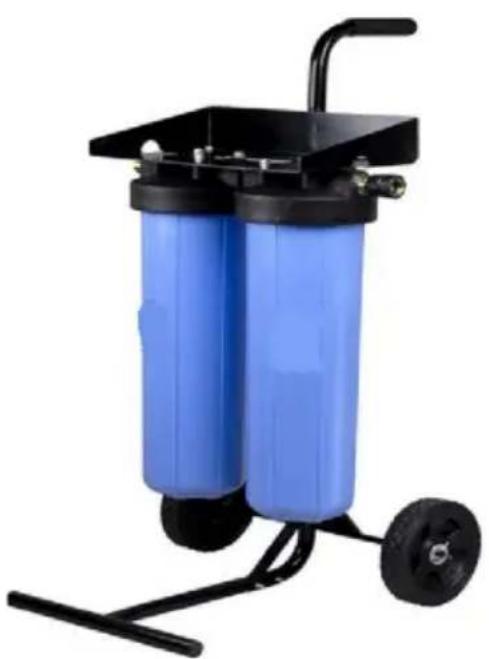

GEDEÏONISEERD WATERSYSTEEM VOOR AUTOWASSEN

MODEL: JY-DI-02EU3/JY-DI-02US4/JY-DI-02US6JY-DI-02EU7

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Symbool Symbol Beschrijving
	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.Lees de gebruiksaanwijzing zorgvuldig door.

WAARSCHUWING

ÿ Prestatiegegevens werden getest onder standaard laboratoriumomstandigheden;

De werkelijke prestaties kunnen variëren.

ÿ Dit systeem is ontworpen om ALLEEN te worden gebruikt op een koude bron en moet worden bewaard uit de buurt van vrieskou.

ë De installatie moet voldoen aan alle toepasselijke lokale loodgietersvoorschriften en/of voorschriften.

ÿ Dit systeem is NIET ontworpen om te drinken. Gebruik dit NIET

systeem voor andere doeleinden dan het wassen van auto's.

ÿ Verstikkingsgevaar. Kleine onderdelen zijn inbegrepen in het pakket.

Houd de verpakking altijd buiten bereik van kleine kinderen.

ÿ Drink het water dat door dit systeem wordt geproduceerd niet, zolang het klein is.

hoeveelheden zijn niet schadelijk, dit water is te zuiver en kan een menselijk lichaam beroven van essentiële mineralen en voedingsstoffen bij langdurig gebruik

ÿ Sluit de waterleiding niet rechtstreeks aan op de drinkwatervoorziening van uw huishouden of camper.

ÿ Voordat u de patroonbehuizingen opent, moet u de watertoevoer afsluiten en de druk ontlasten in een slang.

ÿ Stop met gebruiken wanneer de TDS-uitgangsmeter 25-30 ppm aangeeft. Het is tijd om te vervanger de hars

ÿ Overschrijd de inlaatwaterdruk niet van 75 psi.

ÿ Gebruik alleen het FAN- of FLAT-spuitpatroon op een typische spuitmond of gebruik

3-wegklep half open voor een debiet van 2 gpm.

ONDERHOUD

De totale opgeloste vaste stoffen (TDS) van water uit dit autowassysteem moet regelmatig worden getest om te verifiëren of het systeem goed functioneert. Al Als u een dramatische stijging (-30 ppm) in de TDS-waarde opmerkt, zou dat zijn tijd om uw filter te vervangen. Wanneer het spoelen is voltooid, laat u de resterend water in de filterbehuizingen om te voorkomen dat de deïonisatiefilters uitdrogen.

SPECIFICATIEPARAMETERS

Model	JIJ-TU-02EU3	JIJ-TU-02VS4	JIJ-TU-02VS6	JIJ-TU-02EU7
Nominaal netto watervolume (gal)	320
Inlaatdiameter (in)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
Uitlaatdiameter (in)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
Inlaatwerkingdruk (MPa)	0,4-0,6
Werktemperatuur (ÿ)	4-45
Winkelwagen Ja		Ja Nee		Nee

ONDERDELENLIJST

ITEM	Naam	AFBEELDING	JIJ-TU-02EU3	JIJ-TU-02VS4	JIJ-TU-02VS6	JIJ-TU-02EU7
1	Lichaam van de fles		1 STUKS 1 STUKS		1 STUKS	1 STUKS
2	Inlaatslang		1 STUKS	1 STUKS	1 STUKS	1 STUKS
3	drieweg ventiel		1 STUKS	1 STUKS	1 STUKS	1 STUKS
4	Overstroom pijp		1 STUKS	1 STUKS	1 STUKS	1 STUKS
5	TDS-detectie doos		1 STUKS	1 STUKS	1 STUKS	1 STUKS
6	Hoofdmast van de kar		1 STUKS	1 STUKS	-	-
7	Zeshoekig schroef M6		8STUKS	8STUKS	-	-
8	M6 moeren		8STUKS	8STUKS	-	-
9 Zwenkwielen			2 STUKS	2 STUKS	-	-
10	Gesp		1 STUKS	1 STUKS	-	-
11	Zeshoekig schroef M8		2 STUKS	2 STUKS	-	-
12	Zeskantmoer M8		2 STUKS	2 STUKS	-	-
13	T-balk		1 STUKS	1 STUKS	-	-
14	L-balk		1 STUKS	1 STUKS	-	-
15	Moersleutel		1 STUKS	1 STUKS	-	-
16	Europese standardfopspeen		2 STUKS	-	-	2 STUKS
17 Filtersleutel			1 STUKS	1 STUKS	1 STUKS	1 STUKS
18	Schelp ring		2 STUKS	2 STUKS	2 STUKS	2 STUKS
19	Waterdichtplakband		1 STUKS	1 STUKS	1 STUKS	1 STUKS
20	handmatig		1 STUKS	1 STUKS	1 STUKS	1 STUKS

INSTALLATIE-INSTRUCTIES

Installatie van pijpleidingen

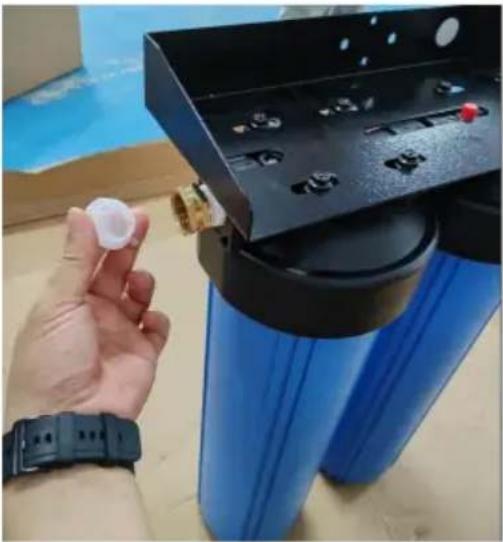

1. Verwijder de beschermkappen van de inlaat en uitlaat.

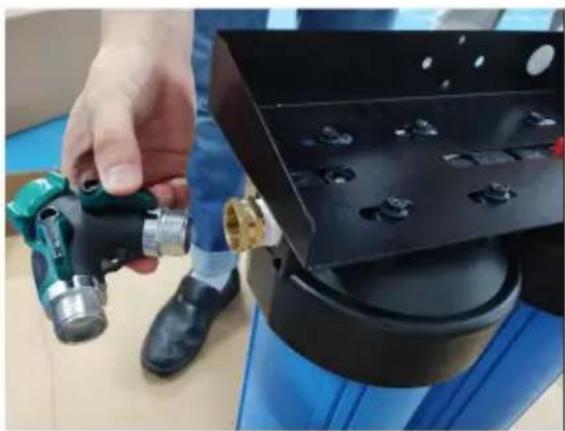

1. Plaats de driewegklep, wikkel de waterdichte tape om de buitendraad en draai deze vast.

1. Installeer de overstroombuis, wikkel waterdichte tape om de externe schroefdraad en draai deze vast.

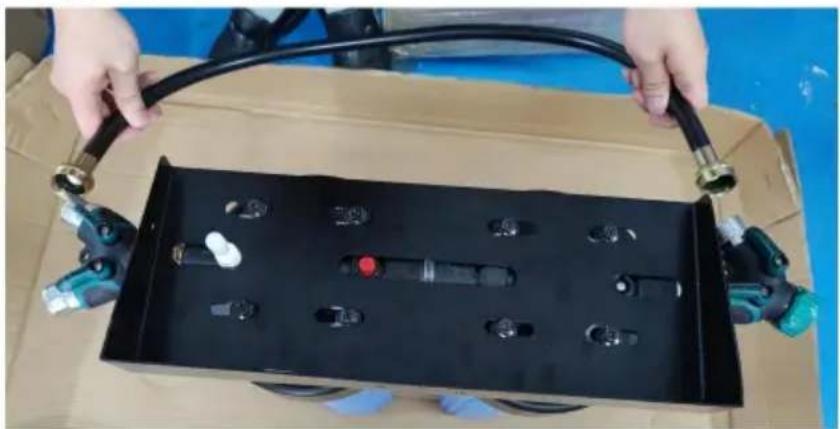

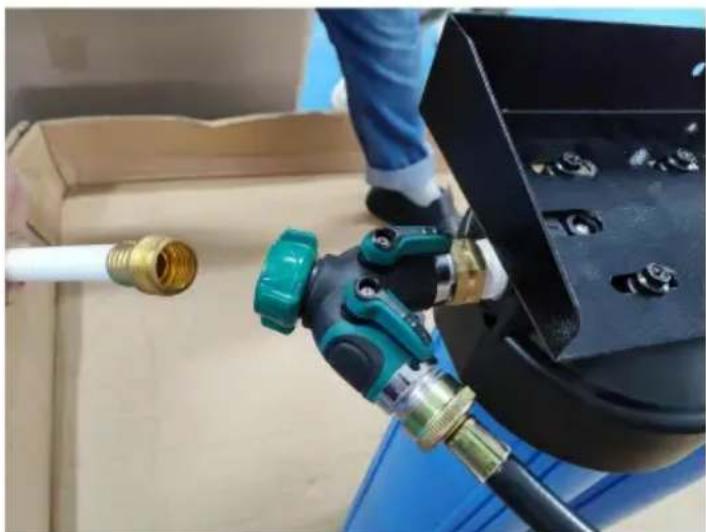

1. Installeer de inlaatslang, wikkel waterdichte tape om de externe schroefdraad en draai deze vast

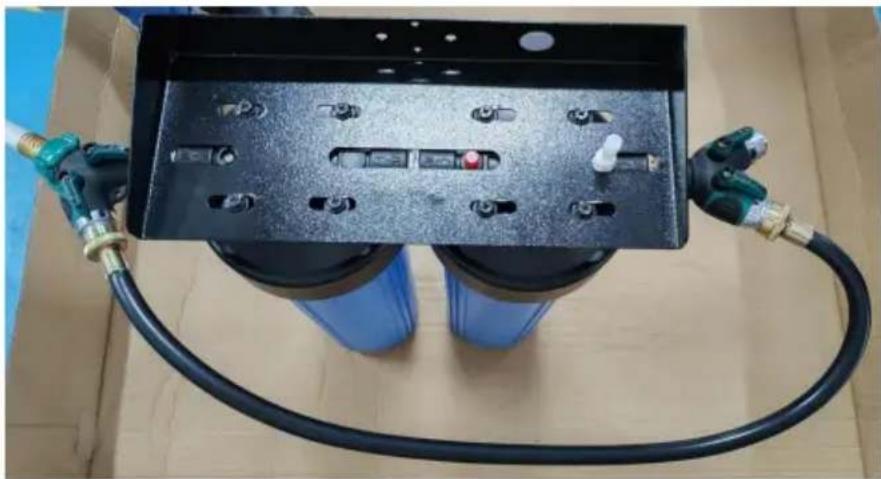

5. Voltooi de pijpleidinginstallatie.

Draai de koudwatertoevoer langzaam open en controleer op lekkages.

Spoel het systeem door in een emmer of afvoer, sluit het niet aan op de sproeier voordat het klaa gebruiken.

Wacht tot de uitlaatwaterstroom stabiel is en sluit vervolgens de koudwatervoorziening. Het systeem is nu klaar voor gebruik.

1. De modellen JY-DI-02EU3/JY-DI-02EU72 zijn uitgerust met twee Europese Standaard fopspenen, die u naar behoefte ter plaatse kunt selecteren.

Installatie van TDS-detectiebox

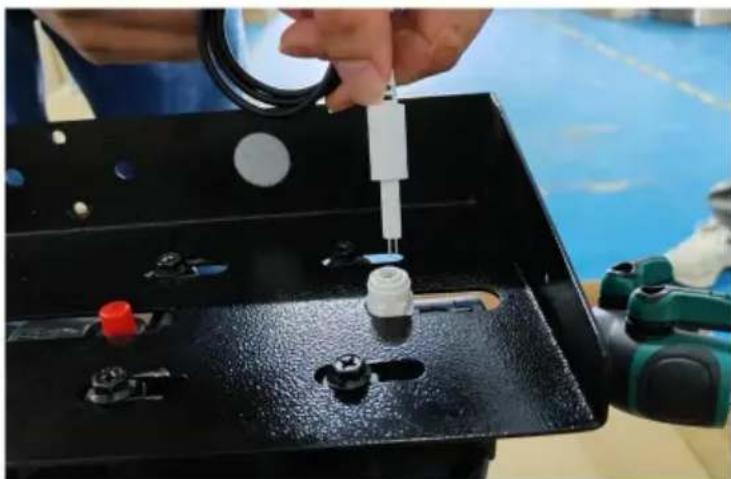

1. Plaats de connector van de TDS-detectiebox in het lichaam van de fles verbindingsstuk.

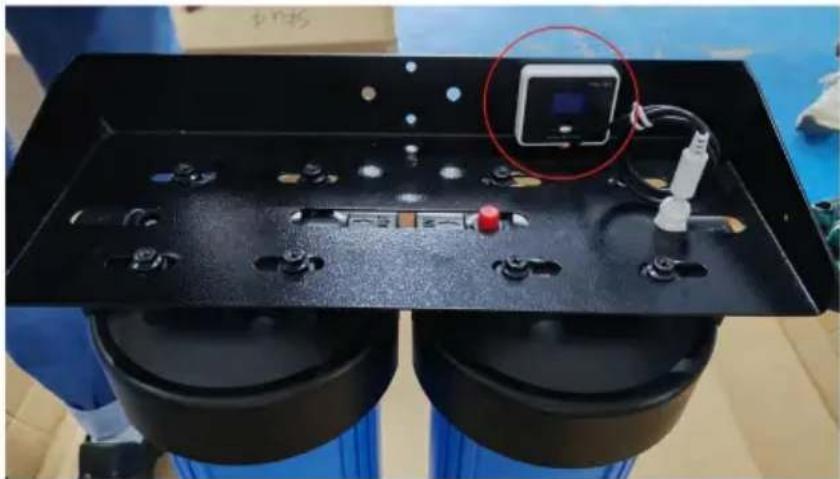

1. Verwijder de plakband aan de achterkant van de TDS-detectiebox en plak deze op de juiste plaats.

kar 1. Monteer de hoofdstang van de kar en de zwenkwielen zoals aangegeven in het diagram, met behulp van M8-inbusbouten en moeren.

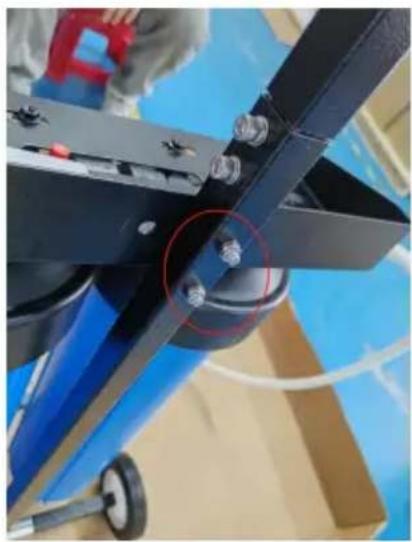

1. Installeer de T-balk zoals aangegeven in het diagram en gebruik M8 inbusschroeven en moeren.

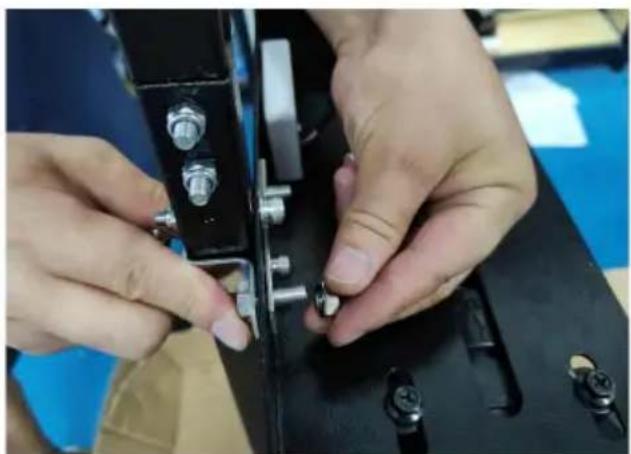

1. Installeer de L-balk zoals aangegeven in het diagram en gebruik M8 inbusschroeven en moeren.

1. Plaats de flesbehuizing op het karretje zoals aangegeven in het diagram, met behulp van M8-inbusbouten en moeren.

1. Installeer de gesp zoals aangegeven in het diagram, en bevestig de fles aan het karretje.

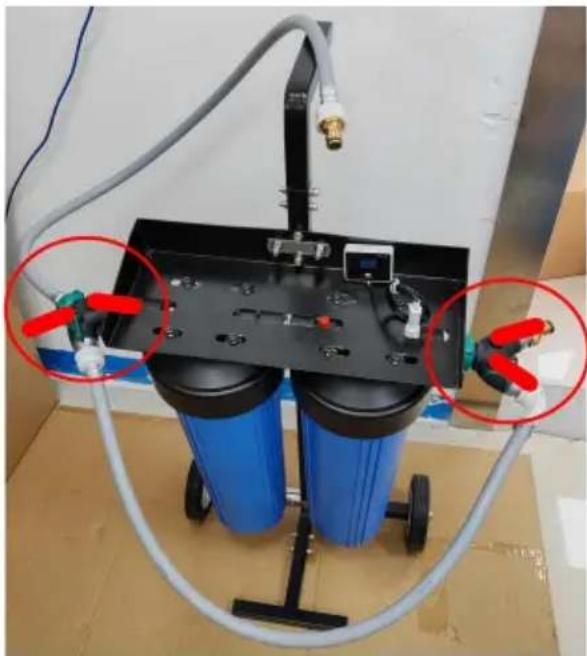

Het product kan worden ingesteld op de zuiveringsmodus en de rechtstreekse modus (geen zuivering). De richting van de bijbehorende driewegklepschakelaar wordt weergegeven in het volgende diagram:

Directe modus (niet gezuiverd)

GEBRUIKSAANWIJZING VOOR DE TDS DETECTIEBOX

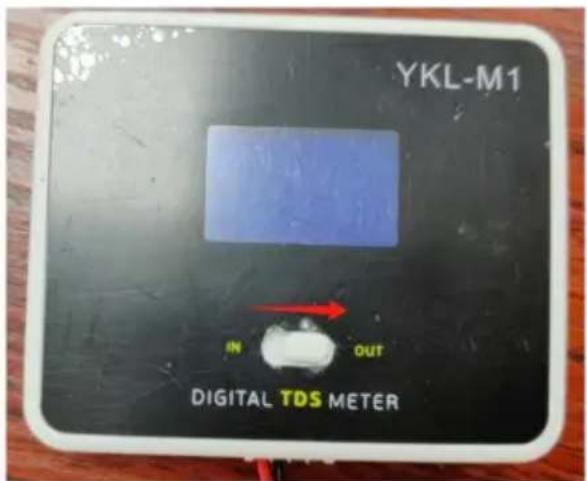

Zoals aangegeven in het pictogram, draait u na het installeren van de TDS-detectiebox de knop naar "OUT". Als er water in de leiding zit, wordt dit in realtime weergegeven.

1. Sluit de koudwatertoevoer af, ontlast de druk door het water uit te zetten en knijp in de trekker van uw sproeier totdat het water stopt met stromen. Plaats een emmer of handdoek onder het systeem om eventueel gemorst water op te vangen. Gebruik heet water en geurvrije afwasmiddel (optioneel) om de filterbehuizing schoon te maken indien nodig. Grondig uitspoelen.

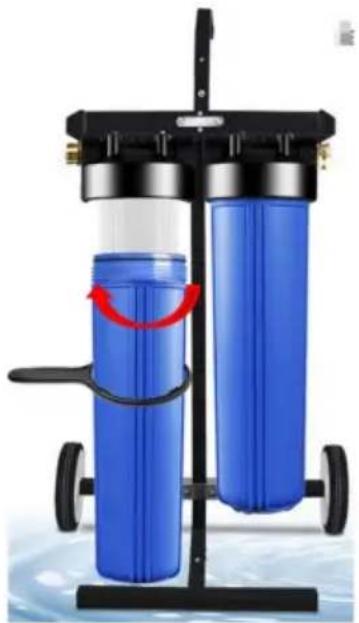

Gebruik de filtersleutel om de filterbehuizing los te draaien in de richting die op het diagram is aangegeven.

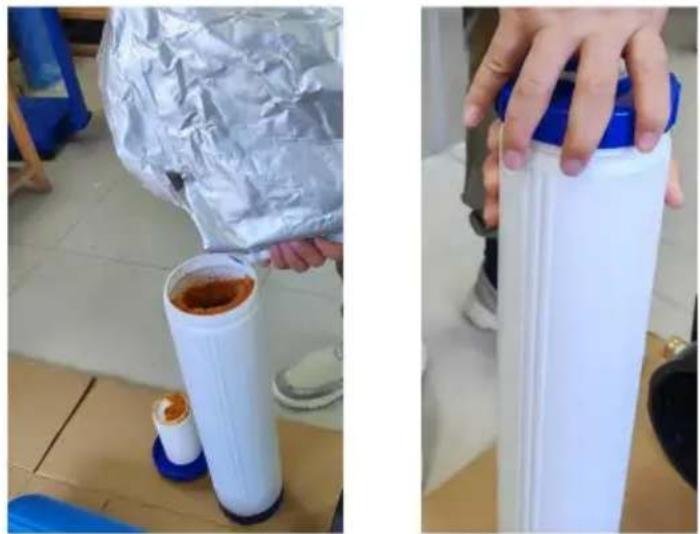

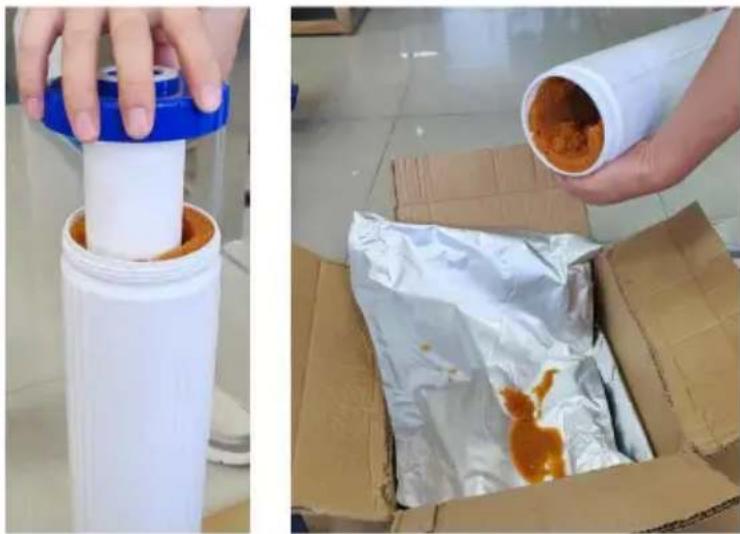

1. Verwijder het filterelement, schroef het deksel van het filterelement los en giet de gemengd hars eruit.

1. Voeg een nieuwe gemengde hars toe met een capaciteit van 4 liter per fles.

1. Plaats de filterpatronen in de behuizingen (vooraf geïnstalleerd). Zorg ervoor dat ze gecentreerd zijn en dat de knop die uit de onderkant van de behuizing steekt, in het centrale gat van het filter past.

Zorg ervoor dat de O-ring in de groef bovenop de filterbehuizing zit.

De filterbehuizingen, met het filter erin, op de behuizingsdoppen (doppen zijn vooraf gemonteerd op de machinestandaard) in een tegen de klok in richting (zoals getoond in het volgende diagram). De behuizingsdop heeft een middelste knop, die in het middelste gat van de filterpatroon moet worden gestoken. Draai de behuizing met de hand vast en gebruik vervolgens de behuizingssleutel om deze nog een 1/4-1/2 slag vast te draaien. Draai niet te vast.

1. Zet de koudwatertoevoer aan. Spoel het systeem door in een emmer.
2. Wacht tot de uitlaatwaterstroom stabiel is en sluit vervolgens de koudwatertoevoer af. De vervanging is nu voltooid.

verwijdering: Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische a

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Technische ondersteuning en e-
