MANUALE UTENTE JY-DI-02EU3 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SISTEMA DI ACQUA DEIONIZZATA PER

AUTOLAVAGGIO

MODELLO: JY-DI-02EU3/JY-DI-02US4

/YY-TI-02US6YY-TI-02EU7

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

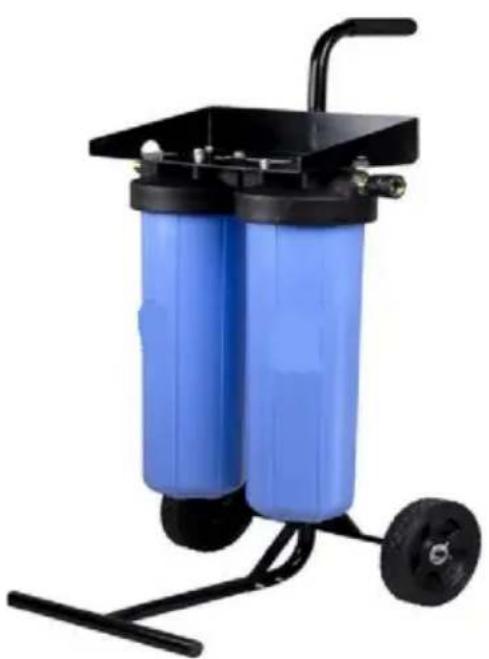

SISTEMA DI ACQUA DEIONIZZATA

PER LAVAGGIO AUTO

MODELLO: JY-DI-02EU3/JY-DI-02US4/JY-DI-02US6JY-DI-02EU7

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotti

Simbolo Simbolo Descrizione
	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso.attentamente il manuale di istruzioni.

AVVERTIMENTO

ÿ I dati sulle prestazioni sono stati testati in condizioni di laboratorio standard;

le prestazioni effettive possono variare.

ÿ Questo sistema è progettato per essere utilizzato ESCLUSIVAMENTE con una fornitura fredda e mantenuto lontano da ambienti gelidi.

ÿ L'installazione deve essere conforme a tutti i codici idraulici locali applicabili e/o regolamenti.

ÿ Questo sistema NON è progettato per scopi di consumo di bevande. NON utilizzare questo sistema per qualsiasi altro utilizzo, eccetto il lavaggio auto.

ÿ Rischio di soffocamento. Piccole parti sono incluse nella confezione. Si prega di tenere sempre la confezione fuori dalla portata dei bambini piccoli.

ÿ Si prega di non bere l'acqua prodotta da questo sistema Mentre è piccolo

le quantità non sono dannose, quest'acqua è troppo pura e può derubare un corpo umano di minerali e nutrienti vitali con un uso prolungato

ÿ Non collegare l'acqua direttamente alla rete idrica potabile domestica o del camper.

ÿ Prima di aprire gli alloggiamenti delle cartucce, chiudere l'acqua e scaricare la pressione nel tubo.

ÿ Interrompere l'uso quando il misuratore di uscita TDS legge 25-30 ppm. È il momento di sostitui la resina

ÿ Non superare la pressione dell'acqua in ingresso di 75 psi.

ÿ Utilizzare solo il modello di spruzzo FAN o FLAT su un ugello tipico o utilizzare Valvola a 3 vie semiaperta per una portata di 2 gpm.

MANUTENZIONE

I solidi totali disciolti (TDS) dell'acqua di questo sistema di lavaggio auto dovrebbe essere testato regolarmente per verificare che il sistema funzioni correttamente. Se si nota un aumento drammatico (-30 ppm) nel valore TDS, sarebbe è il momento di sostituire il filtro. Quando il risciacquo è terminato, lasciare il acqua rimanente negli alloggiamenti dei filtri per impedire ai filtri di deionizzazione di essiccazione.

PARAMETRI DI SPECIFICA

Modello	TU-TU-02UE3	TU-TU-02Stati Uniti4	TU-TU-02Stati Uniti6	TU-TU-02UE7
Volume netto nominale dell'acqua (gal)	320
Diametro di ingresso (pollici)	NPT3/4 GHT3/4 GHT3/4 NPT3/4
Diametro di uscita (pollici)	NPT3/4 GHT3/4 GHT3/4 NPT3/4
Ingresso funzionante pressione (MPa)	0,4-0,6
Temperatura di lavoro (ÿ)	4-45
	Sì	SìCarrello	NO	NO

ELENCO DELLE PARTI

ARTICOLO	Nome	IMMAGINE	TU-TU-02UE3	TU-TU-02Stati Uniti4	TU-TU-02Stati Uniti6	TU-TU-02UE7
1	Corpo del bottiglia		1 PZ	1 PZ	1 PZ	1 PZ
2	Tubo di ingresso		1 PZ	1 PZ	1 PZ	1 PZ
3	a tre vie valvola		1 PZ	1 PZ	1 PZ	1 PZ
4	Sovracorrente tubo		1 PZ	1 PZ	1 PZ	1 PZ
5	Rilevamento TDS scatola		1 PZ	1 PZ	1 PZ	1 PZ
6	Palo principale del carrello		1 PZ	1 PZ	-	-
7	Esagonale vite M6		8 PZ	8 PZ	-	-
8	Dadi M6		8 PZ	8 PZ	-	-
9 Ruote piroettanti			2 PZ	2 PZ	-	-
10	Fibbia		1 PZ	1 PZ	-	-
11	Esagonale vite M8		2 PZ	2 PZ	-	-
12	Dado esagonale M8		2 PZ	2 PZ	-	-
13	Barra a T		1 PZ	1 PZ	-	-
14	L-bar		1 PZ	1 PZ	-	-
15	Chiave		1 PZ	1 PZ	-	-
16	europeo standard ciuccio		2 PZ	-	-	2 PZ
17	Chiave per filtro		1 PZ	1 PZ	1 PZ	1 PZ
18	Anello di conchiglia		2 PZ 2 PZ	2 PZ		2 PZ
19	Impermeabile nastro		1 PZ	1 PZ	1 PZ	1 PZ
20	manuale		1 PZ 1 PZ	1 PZ	1 PZ

ISTRUZIONI PER L'INSTALLAZIONE

Installazione di condotte

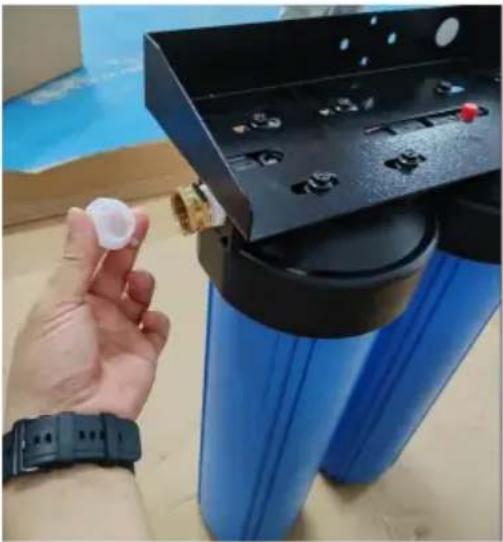

1. Rimuovere le coperture protettive di ingresso e uscita.

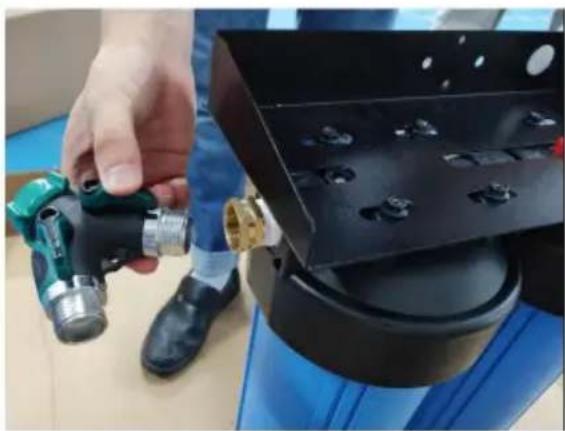

1. Installare la valvola a tre vie, avvolgere il nastro impermeabile attorno alla filettatura esterna e serrarla.

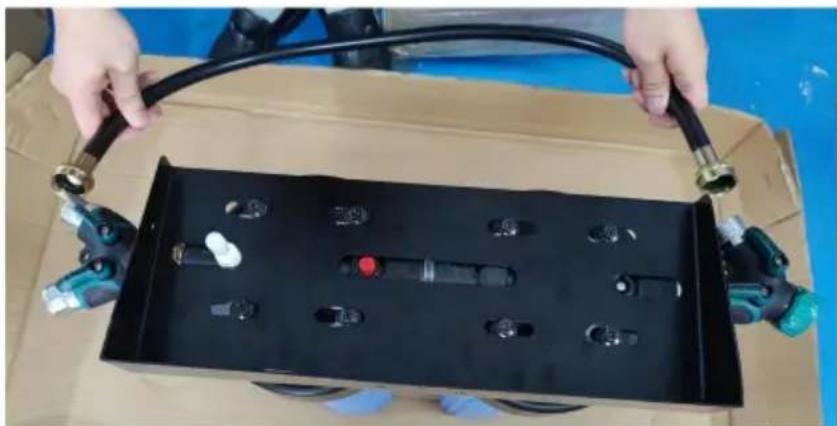

1. Installare il tubo di sovracorrente, avvolgere il nastro impermeabile attorno alla filettatura esterna e serrare.

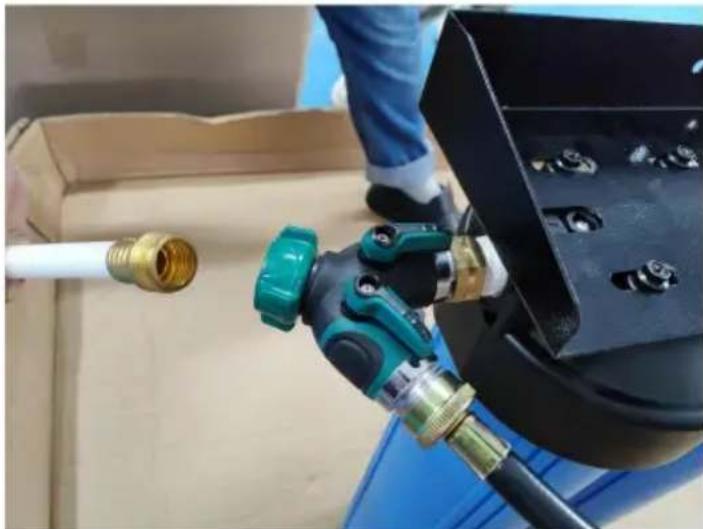

1. Installare il tubo di ingresso, avvolgere il nastro impermeabile attorno alla filettatura esterna e stringere.

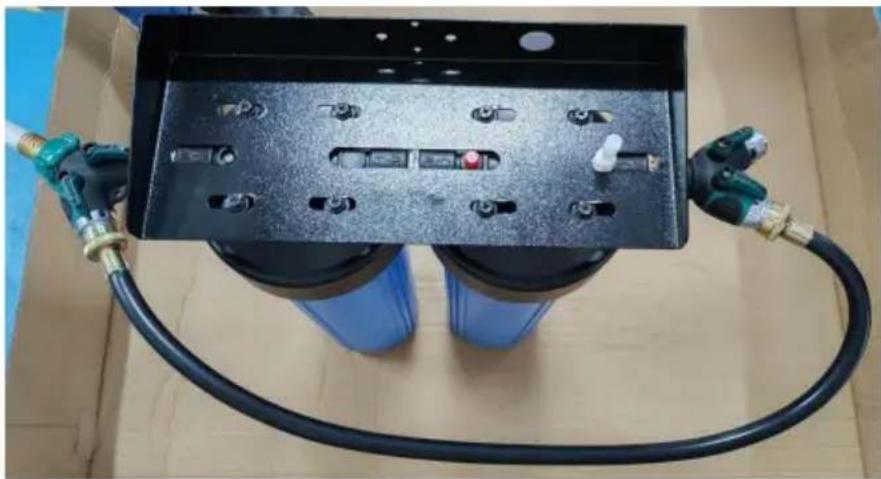

5. Completare l'installazione della condotta.

Aprire lentamente l'acqua fredda e controllare che non vi siano perdite.

Sciacquare il sistema in un secchio o in uno scarico, non collegarlo allo spruzzatore prima che sia pronto da utilizzare.

Attendere che la portata dell'acqua in uscita diventi stabile, quindi spegnere l' fornitura di acqua fredda. Il sistema è ora pronto per l'uso.

1. I modelli JY-DI-02EU3/JY-DI-02EU72 sono dotati di due succhietti standard, che possono essere selezionati in base alle esigenze del momento.

Installazione della scatola di rilevamento TDS

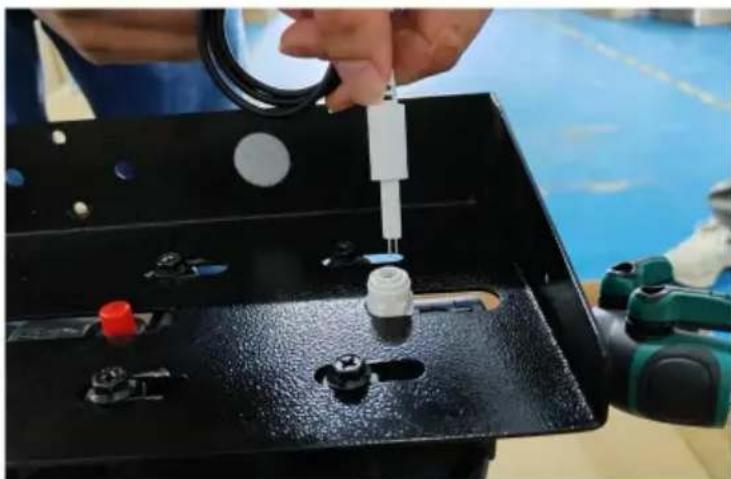

1. Inserire il connettore della scatola di rilevamento TDS nel corpo della bottiglia connettore.

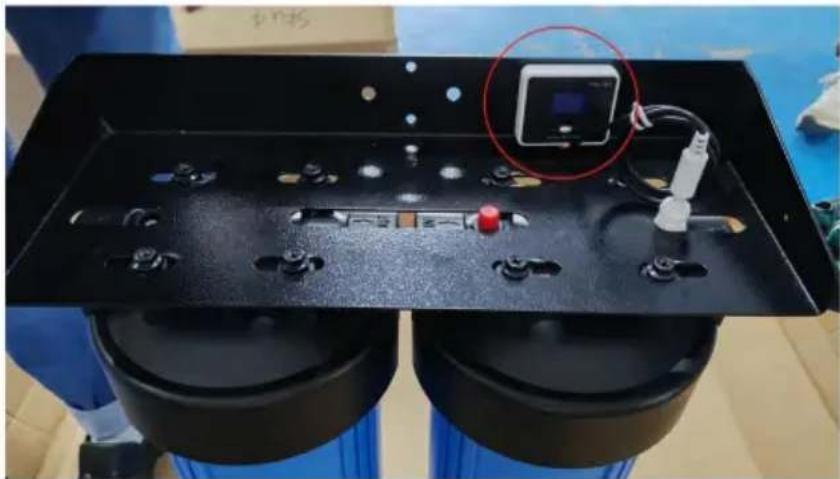

1. Strappare il nastro adesivo dal retro della scatola di rilevamento TDS e attaccarlo nella posizione appropriata.

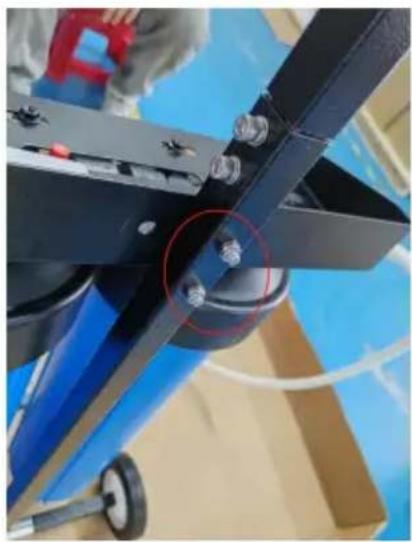

carrello 1. Montare il palo principale del carrello e le ruote girevoli come mostrato nello schema, utilizzando viti esagonali M8 e dadi.

1. Installare la barra a T come mostrato nello schema e utilizzare viti e dadi a brugola M8.

1. Installare la barra a L come mostrato nello schema e utilizzare viti e dadi a brugola M8.

1. Installare il corpo della bottiglia sul carrello come mostrato nello schema, utilizzando viti esagonali M8 e dadi.

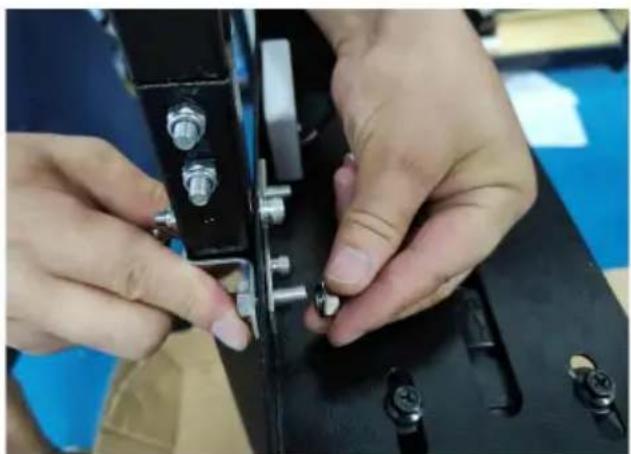

1. Installare la fibbia come mostrato nello schema, fissando il corpo della bottiglia al carrello.

ISTRUZIONI PER LA REGOLAZIONE DELLA MODALITÀ DOPPIA USCITA

Il prodotto può essere impostato in modalità di purificazione e in modalità diretta (non purificazione) e la direzione dell'interruttore della valvola a tre vie corrispondente è mostrata nel diagramma seguente:

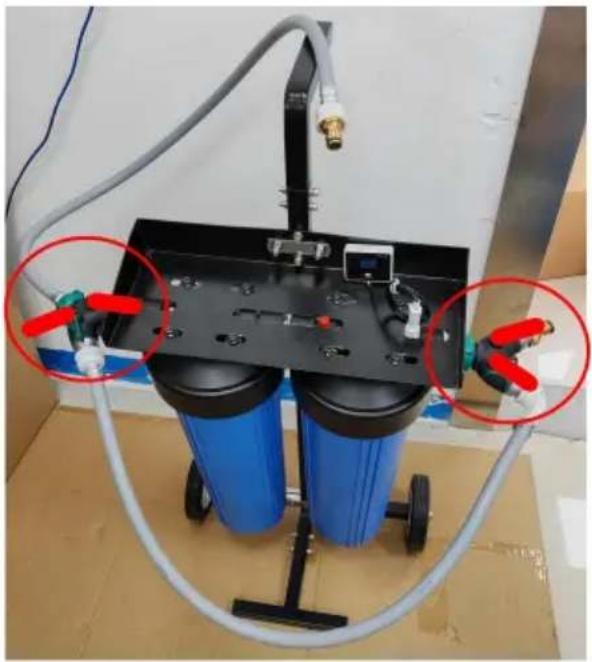

Modalità di purificazione

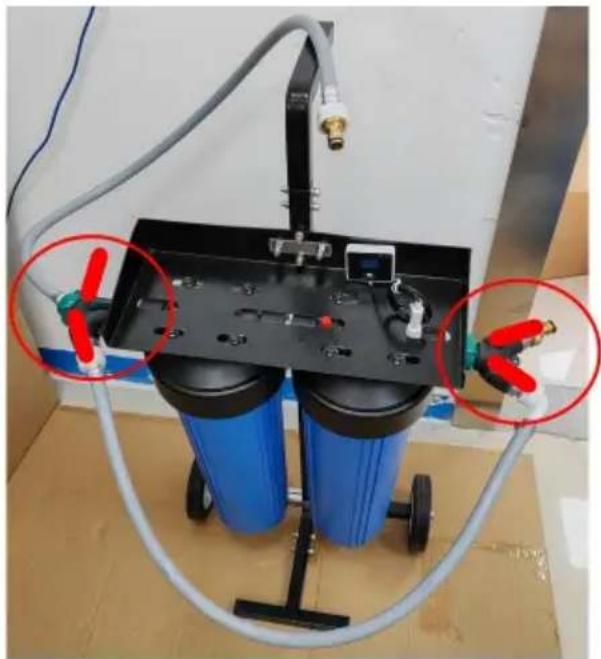

Modalità diretta (non purificata)

ISTRUZIONI PER L'USO DELLA SCATOLA DI RILEVAMENTO TDS

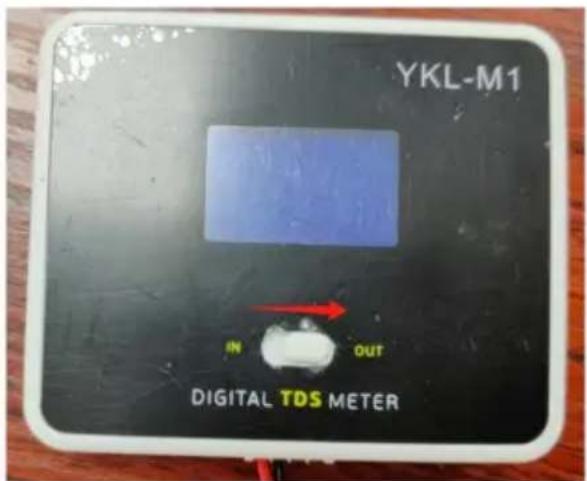

Come mostrato nell'icona, dopo aver installato la scatola di rilevamento TDS, ruotare il pulsante su "OUT" e, se c'è acqua nella tubazione, verrà visualizzato in tempo reale.

1. Chiudere l'erogazione di acqua fredda, ridurre la pressione chiudendo l'acqua e premendo il grilletto dello spruzzatore finché l'acqua non smette di scorrere. Posizionare un secchio o un asciugamano sotto il sistema per raccogliere eventuali fuoriuscite d'acqua. Utilizzare acqua calda e detersivo per piatti senza profumo (facoltativo) per pulire l'alloggiamento del filtro, se necessario.

Risciacquare abbondantemente.

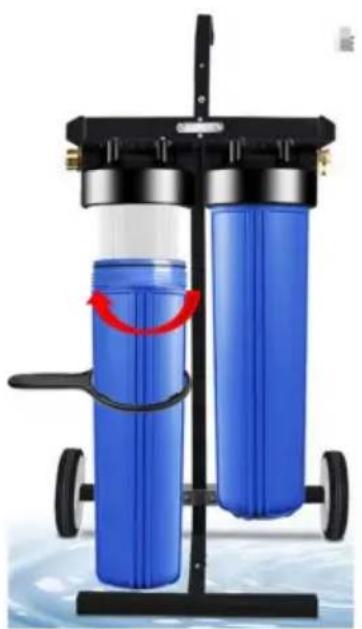

Utilizzare la chiave per filtri per svitare l'alloggiamento del filtro nella direzione indicata nello schema.

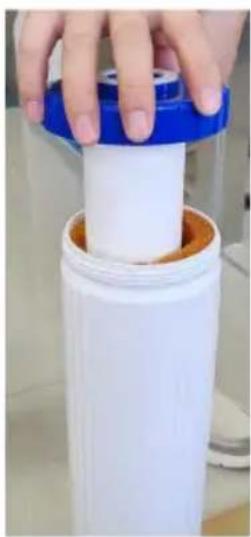

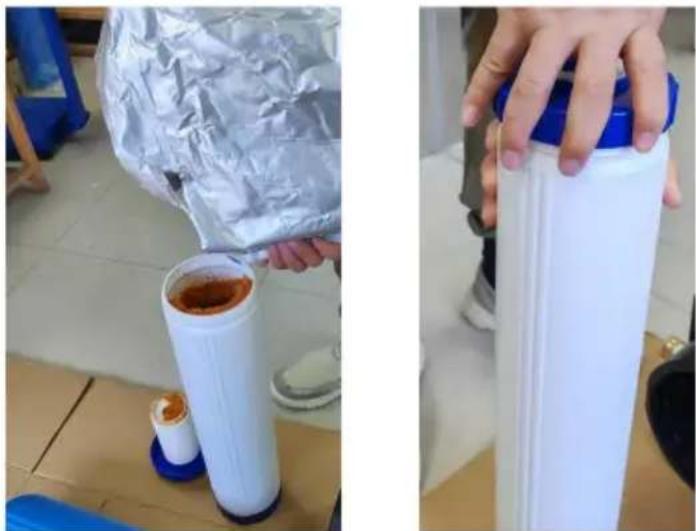

1. Rimuovere l'elemento filtrante, svitare il coperchio dell'elemento filtrante e versare la resina del letto misto.

1. Caricare una nuova resina a letto misto con una capacità di 4 litri per bottiglia.

1. Posizionare le cartucce del filtro negli alloggiamenti (preinstallati). Assicurarsi che siano centrate e che la manopola che sporge dal fondo dell'alloggiamento si adatti al foro centrale del filtro.

Assicurarsi che l'O-ring sia posizionato all'interno della scanalatura sulla parte superiore dell'alloggiamento del filtro.

Gli alloggiamenti del filtro, con il filtro all'interno, sui tappi dell'alloggiamento (i tappi sono pre-assemblati sul supporto della macchina) in senso antiorario (come mostrato nel diagramma seguente). Il tappo dell'alloggiamento ha una manopola centrale, che deve essere inserita nel foro centrale della cartuccia del filtro. Ruotare l'alloggiamento a mano, quindi utilizzare la chiave dell'alloggiamento per serrarlo di un altro 1/4-1/2 giro. Non serrare eccessivamente.

1. Aprire l'erogazione di acqua fredda. Sciacquare il sistema in un secchio.
2. Attendere che la portata dell'acqua in uscita diventi stabile, quindi chiudere l'erogazione di acqua fredda. La sostituzione è ora completa.

smaltimento: Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
