JY-DI-02EU3 - Vattenbehandlingssystem Vevor - Gratis bruksanvisning och manual

Produkttyp	Avjoniserat vattensystem för bilvård
Märke	Vevor
Modell	JY-DI-02EU3
Nominell netto vattenvolym	320 gallon (cirka 1211 liter)
Inloppsdiameter	3/4 tum NPT
Utloppsdiameter	3/4 tum NPT
Inloppstryck	0,4 - 0,6 MPa (58 - 87 psi)
Drifttemperatur	4 - 45 °C
Hartskapacitet per flaska	4 L
Filtertyp	Blandad bäddharts (avjonisering)
Funktioner	Rening och direktläge (orenat)
Vattenkvalitetsdetektering	Inbyggd TDS-mätare
Ingående tillbehör	Vagn med hjul, 3-vägsventil, filternyckel, slangar, TDS-detekteringslåda, packningar, tätningstejp
Flaskkroppsmaterial	Plast
Strömförsörjning	Ingen (hydraulisk drift)
Avsedd användning	Endast bilvård, inte dricka
Max inloppstryck	75 psi (0,52 MPa)
Underhåll	Rengör filterhöljet med varmt såpvatten; byt harts när TDS > 30 ppm
Tillgängliga reservdelar	Blandad bäddharts, O-ringar, filternyckel
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - JY-DI-02EU3 Vevor

Vad används detta avjoniserade vattensystem till?

Detta system producerar avjoniserat vatten (mineralfritt vatten) perfekt för fläckfri bilvård. Det använder blandad bäddharts för att avlägsna lösta fasta ämnen.

Hur installerar man systemet?

Installera 3-vägsventilen och slangarna med tätningstejp. Anslut till kallvattenförsörjning (max tryck 75 psi). Öppna vattnet långsamt för att kontrollera läckor, skölj sedan före användning.

Vad är skillnaden mellan reningsläge och direktläge?

I reningsläge passerar vattnet genom avjoniseringsharts. I direktläge går vattnet förbi hartset (orenat). Använd direktläget för inledande sköljning.

Hur vet man när man ska byta harts?

Använd den inbyggda TDS-mätaren. Om värdet når 25-30 ppm är det dags att byta harts. Ett högt TDS-värde indikerar att hartset är uttömt.

Kan jag dricka det producerade vattnet?

Nej, avjoniserat vatten är för rent och kan beröva kroppen viktiga mineraler. Drick inte. Använd endast för bilvård.

Hur rengör man filterhöljet?

Stäng av vattnet, släpp trycket, skruva av höljet med nyckeln. Rengör med varmt vatten och oparfymerad diskmedel. Skölj noggrant.

Vilket maximalt vattentryck är tillåtet?

Inloppstrycket får inte överstiga 75 psi (0,52 MPa). För högt tryck kan skada systemet.

Hur använder man TDS-detekteringslådan?

Efter installation, vrid knappen till "OUT". Lådan visar i realtid totala lösta fasta ämnen (TDS) i utgående vatten.

Vad gör man vid läckage?

Kontrollera anslutningarna. Se till att tätningstejpen är korrekt lindad runt gängorna. Dra åt anslutningarna utan att överdriva. Om läckaget kvarstår, kontakta support.

Var hittar jag reservdelar (harts, packningar)?

Du kan köpa blandad bäddharts (4 L per flaska) och O-ringar från Vevor eller auktoriserade återförsäljare. Besök webbplatsen www.vevor.com/support.

BRUKSANVISNING JY-DI-02EU3 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

AVJONISERADE VATTENSYSTEM FÖR BILTVÄTT

BILTVÄTT

MODELL: JY-DI-02EU3/JY-DI-02US4

/YY-TI-02US6YY-TI-02EU7

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

AVJONISERADE VATTENSYSTEM FÖR BILTVÄTT

MODELL: JY-DI-02EU3/JY-DI-02US4/JY-DI-02US6JY-DI-02EU7

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.

WARNING

ÿ Prestandadata testades under standardlaboratorieförhållanden;

faktiska prestanda kan variera.

Detta system är designat för att ENDAST användas på en kall källa och förvaras

borta från frostiga miljöer.

Installationen måste följa alla tillämpliga lokala VVS-regler

och/eller föreskrifter.

Detta system är INTE utformat för dryckesändamål. Använd INTE detta

system för all annan användning utom biltvätt.

Kvävningsrisk. Små delar ingår i paketet. Behaga

förvara alltid förpackningen utom räckhåll för små barn.

Vänligen drick inte vattnet som produceras av detta system när det är litet

mängder är inte skadliga, detta vatten är för rent och kan råna en människokropp

av vitala mineraler och näringsämnen med långvarig användning

Koppla inte direkt till hushålls- eller husbilsvattenförsörjningen.

Innan patronhusen öppnas, stäng av vattnet och avlasta trycket

i slang.

Sluta använda när TDS Output Meter visar 25-30 ppm. Det är dags att byta ut

hartset

Överskrid inte 75 psi inloppsvattentryck.

Använd endast FAN eller FLAT sprutmönster på ett typiskt munstycke eller användning

3-vägsventil halvöppen för flödeshastighet på 2 gpm.

UNDERHÅLL

Totalt upplösta fasta ämnen (TDS) av vatten från detta biltvättsystem bör testas regelbundet för att verifiera att systemet fungerar korrekt. Om du märker en dramatisk ökning (-30 ppm) i TDS-värdet, skulle det vara dags att byta filter. När sköljningen är klar, lämna kvarvarande vatten i filterhusen för att hålla avjoniseringsfiltren från torkar ut.

SPECIFIKATIONSPARAMETRAR

Modell	EU3	YOU-TU-02YOU-TU-02US4	YOU-TU-02US6	YOU-TU-02EU7
Nominell nettovattenvolym (gal)	320
Inloppsdiameter (in)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
Utloppsdiameter (in)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
Inloppet fungerar tryck (MPa)	0,4-0,6
Arbetstemperatur (ÿ)	4-45
Vagn Ja	Ja		Inga	Inga

DELLISTA

PUNKT	Namn	BILD	YOU-TU-02EU3	YOU-TU-02US4	YOU-TU-02US6	YOU-TU-02EU7
1	Kroppen av flaska			1 st	1 st1 st	1 st
2	Inloppsslang		1 st	1 st	1 st	1 st
3	trevägsventil			1 st	1 st	1 st1 st
4	Överströmrör		1 st	1 st	1 st	1 st
5	TDS-detekteringlåda		1 st	1 st	1 st	1 st
6	Vagnens huvudstolpe		1 st	1 st	-	-
7	Hexagonalskruv M6		8 st	8 st	-	-
8	M6 muttrar		8 st	8 st	-	-
9 länkhjul			2 st	2 st	-	-
10	Spänne		1 st	1 st	-	-
11	Hexagonalskruv M8		2 st	2 st	-	-
12	SexkantmutterM8		2 st	2 st	-	-
13	T-stång		1 st	1 st	-	-
14	L-stång		1 st	1 st	-	-
15	Rycka		1 st	1 st	-	-
16	Europeiska standard napp		2 st	-	-	2 st
17	Filternyckel		1 st	1 st	1 st	1 st
18	Skalring		2 st 2 st	2 st		2 st
19	Vattentät tejpa		1 st	1 st	1 st	1 st
20 1	st manuell			1 st	1 st	1 st

INSTALLATIONSINSTRUKTIONER

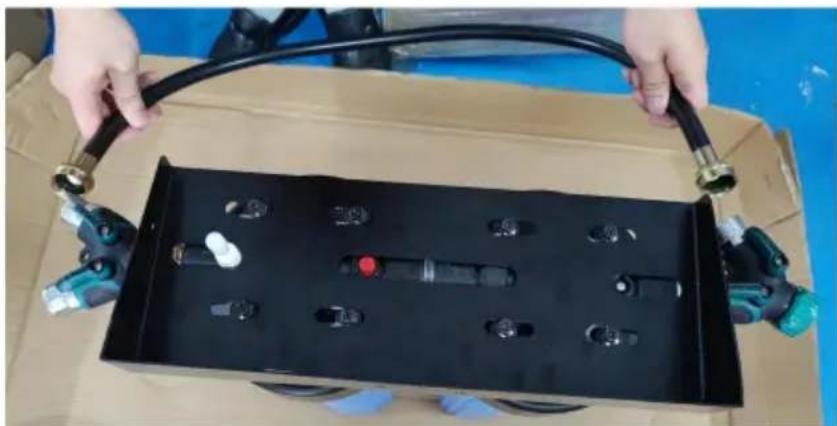

Installation av rörledning

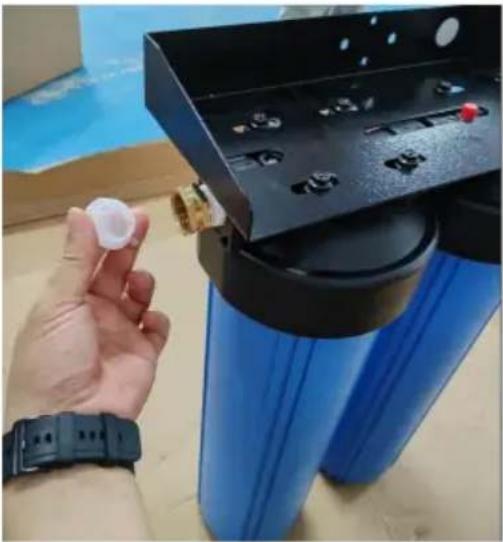

1. Ta bort inlopps- och utloppsskydden.

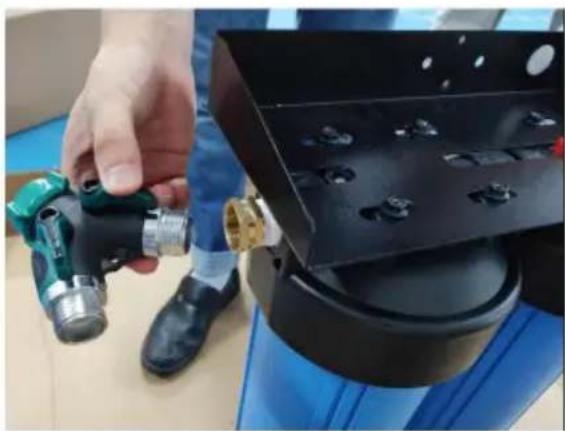

1. Installera trevägsventilen, linda den vattentäta tejpen runt den yttre gängan och dra åt den.

1. Installera överströmsrör, linda vattentät tejp runt den yttre gängan och dra åt.

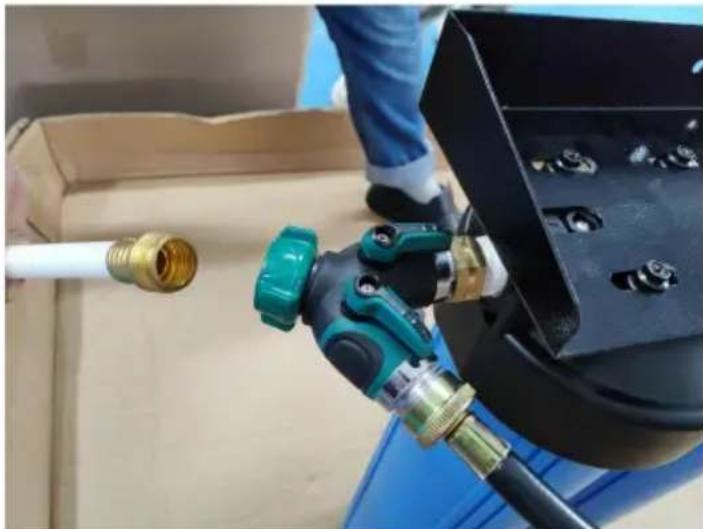

1. Installera inloppsslangen, linda vattentät tejp runt den yttre gängan och dra åt.

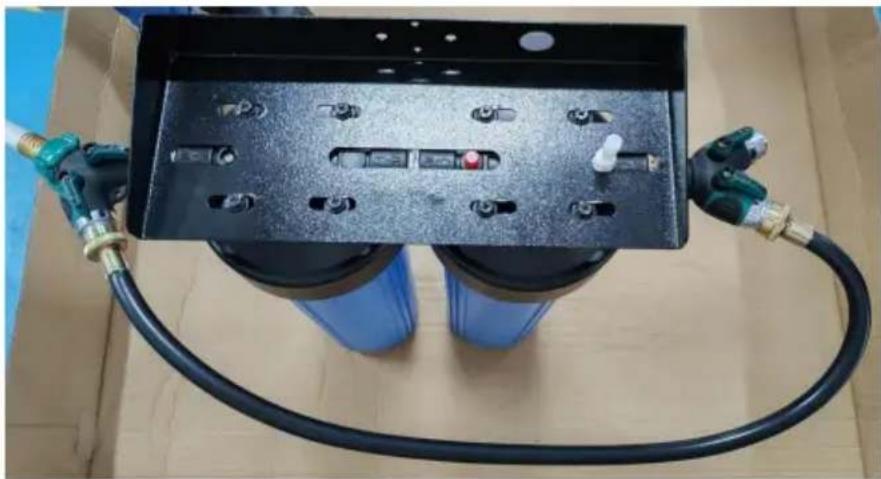

5. Slutför installationen av rörledningen.

Sätt långsamt på kallvattenförsörjningen och kontrollera efter läckor.

Spola ner systemet i en hink eller avlopp, länka inte till sprutan innan den är klar att använda.

Vänta tills utloppsvattenflödet blir stabilt och stäng sedan av kallvattenförsörjning. Systemet är nu klart för användning.

1. JY-DI-02EU3/JY-DI-02EU72-modellerna är utrustade med två europeiska standardnappar, som kan väljas efter behov på plats.

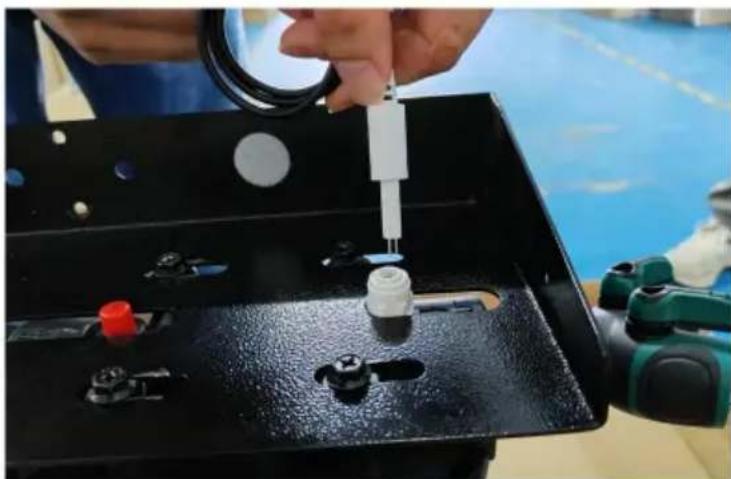

1. Sätt i TDS-detekteringsboxens kontakt i flaskans kropp kontakt.

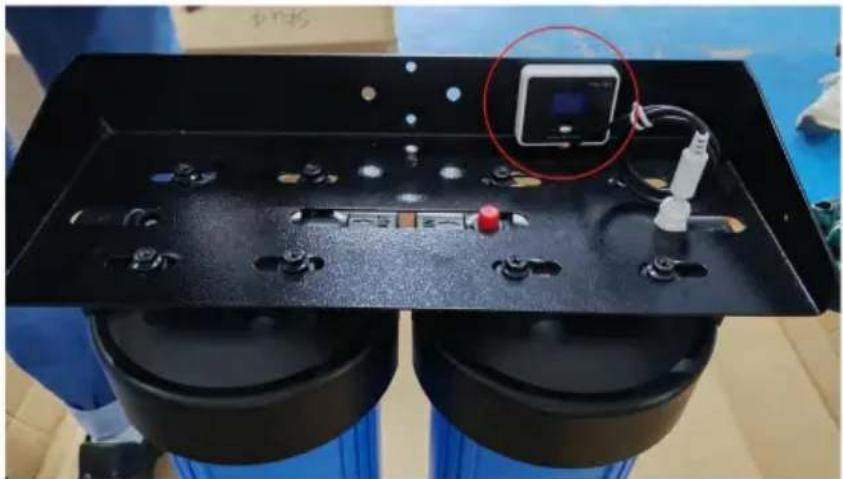

1. Riv av den självhäftande tejpen på baksidan av TDS-detektionslådan och fäst den i lämpligt läge.

1. Montera vagnens huvudstång och hjulen enligt bilden, med M8 sexkantskruvar och muttrar.

1. Montera T-stången enligt bilden och använd M8 insexskruvar och muttrar.

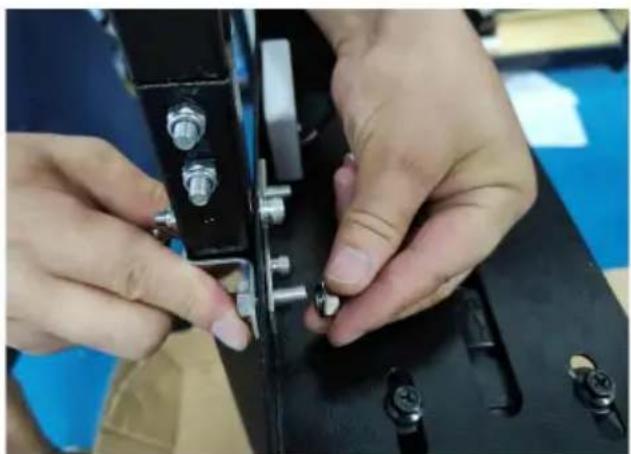

1. Montera L-stången som visas i diagrammet och använd M8 insexskruvar och muttrar.

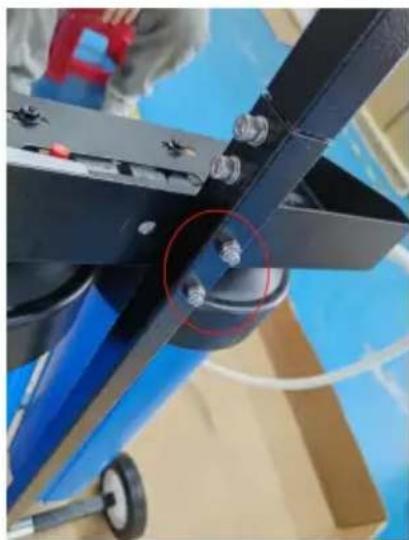

1. Montera flaskans kropp på vagnen enligt bilden, med M8 sexkantskruvar och muttrar.

1. Installera spännet som visas i diagrammet och fäst flaskans kropp på vagnen.

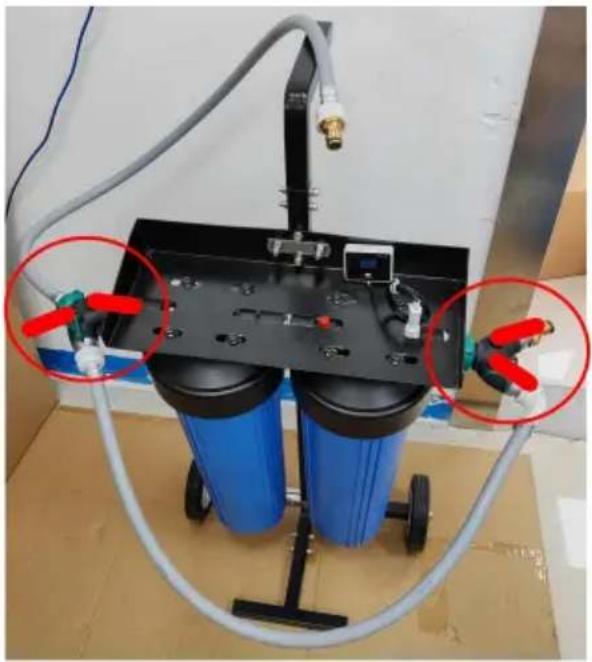

Produkten kan ställas in på reningsläge och rakt igenom läge (icke rening), och riktningen för motsvarande trevägsventilomkopplare visas i följande diagram:

Direktläge (icke renat)

ANVÄNDNINGSINSTRUKTIONER FÖR TDS DETECTION BOX

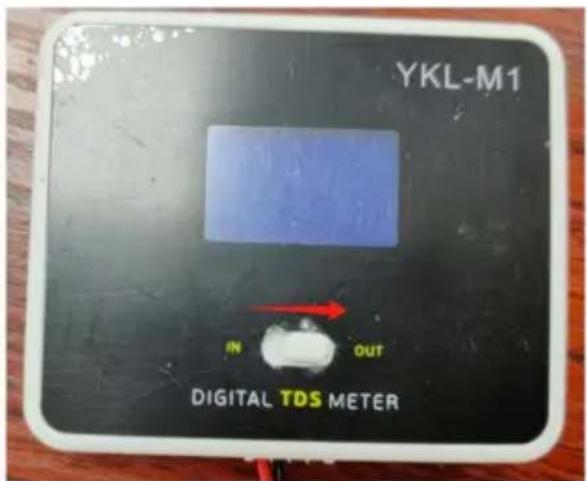

Som visas i ikonen, efter att ha installerat TDS-detekteringsboxen, vrid knappen till "OUT", och om det finns vatten i rörledningen kommer det att visas i realtid.

1. Stäng av kallvattenförsörjningen, avlasta trycket genom att stänga av vattnet och trycka på sprutans avtryckare tills vattnet slutar rinna. Placera en hink eller handduk under systemet för att fånga upp eventuellt vattenspill. Använd varmt vatten och doftfri diskmedel (tillval) för att rengöra filterhuset om det behövs.

Skölj noggrant.

Använd filternyckeln för att skruva loss filterhuset i den riktning som visas i diagrammet.

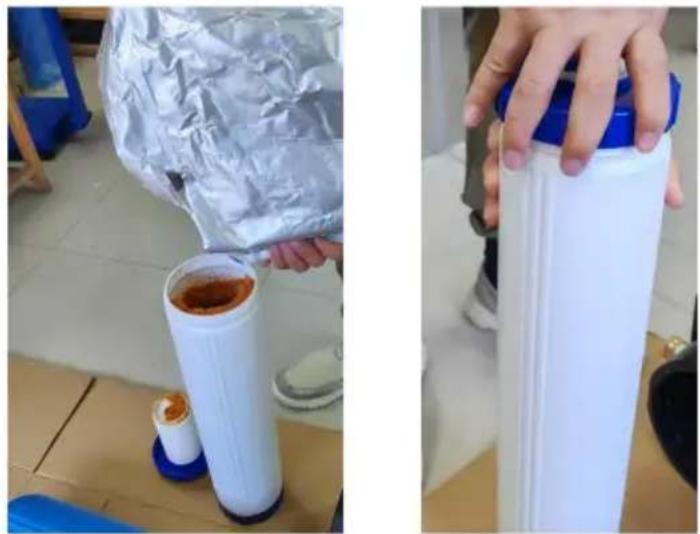

1. Ta bort filterelementet, skruva av filterelementets lock och håll ut den blandade bäddhartset.

1. Ladda ett nytt blandat bäddharts med en kapacitet på 4L per flaska.

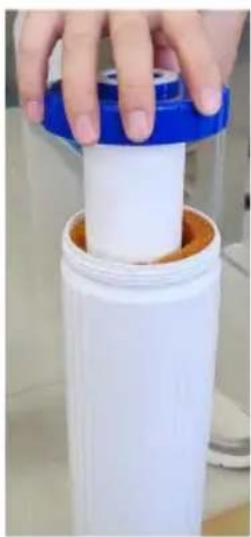

1. Placera filterpatronerna i höljena (förinstallerade). Se till att de är centrerade och att knappen som sticker ut från botten av huset passar i filtrets centrala hål.

Se till att O-ringen sitter inuti spåret ovanpå filterhuset.

Filterhusen, med filtret inuti, på husets lock (lock är förmonterade på maskinstativet) i moturs riktning (som visas i följande diagram). Kåpan har en mittknopp, som ska sättas in i mitthålet på filterpatronen. Vrid på huset för hand, använd sedan husnyckeln för att dra åt det ytterligare 1/4-1/2 varv. Dra inte åt för hårt.

1. Slå på kallvattentillförseln. Spola ner systemet i en hink.
2. Vänta tills utloppsvattenflödet blir stabilt och stäng sedan av kallvattentillförseln. Ersättningen är nu klar.

Avfallshantering: Denna

produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
