Produkttyp	Deionisiertes Wassersystem für Autowäsche
Marke	Vevor
Modell	JY-DI-02EU3
Nenn-Nettowasservolumen	320 Gallonen (ca. 1211 Liter)
Eingangsdurchmesser	3/4 Zoll NPT
Ausgangsdurchmesser	3/4 Zoll NPT
Eingangsdruck	0,4 - 0,6 MPa (58 - 87 psi)
Betriebstemperatur	4 - 45 °C
Harzkapazität pro Flasche	4 L
Filtertyp	Mischbettharz (Deionisierung)
Funktionen	Reinigung und Direktmodus (ungereinigt)
Wasserqualitätserkennung	Integrierter TDS-Messgerät
Enthaltenes Zubehör	Wagen mit Rollen, 3-Wege-Ventil, Filterschlüssel, Schläuche, TDS-Messgerät, Dichtungen, Dichtungsband
Flaschenkörpermaterial	Kunststoff
Stromversorgung	Keine (hydraulischer Betrieb)
Verwendungszweck	Nur für Autowäsche, nicht trinken
Maximaler Eingangsdruck	75 psi (0,52 MPa)
Wartung	Filtergehäuse mit warmem Seifenwasser reinigen; Harz ersetzen, wenn TDS > 30 ppm
Verfügbare Ersatzteile	Mischbettharz, O-Ringe, Filterschlüssel
Garantie	Elektronische Garantieurkunde unter www.vevor.com/support

Häufig gestellte Fragen - JY-DI-02EU3 Vevor

Wofür wird dieses Deionisierungswassersystem verwendet?

Dieses System produziert deionisiertes Wasser (mineralfreies Wasser), ideal für fleckenfreie Autowäsche. Es verwendet Mischbettharz, um gelöste Feststoffe zu entfernen.

Wie installiere ich das System?

Installieren Sie das 3-Wege-Ventil und die Schläuche mit Dichtungsband. Schließen Sie es an eine Kaltwasserleitung an (max. Druck 75 psi). Öffnen Sie das Wasser langsam, um auf Lecks zu prüfen, und spülen Sie vor Gebrauch.

Was ist der Unterschied zwischen Reinigungsmodus und Direktmodus?

Im Reinigungsmodus fließt das Wasser durch das Deionisierungsharz. Im Direktmodus umgeht das Wasser das Harz (ungereinigt). Verwenden Sie den Direktmodus zum ersten Spülen.

Woher weiß ich, wann das Harz ausgetauscht werden muss?

Verwenden Sie das integrierte TDS-Messgerät. Wenn der Wert 25-30 ppm erreicht, ist es Zeit, das Harz zu ersetzen. Ein hoher TDS-Wert zeigt an, dass das Harz erschöpft ist.

Kann ich das produzierte Wasser trinken?

Nein, deionisiertes Wasser ist zu rein und kann dem Körper essentielle Mineralien entziehen. Nicht trinken. Nur für Autowäsche verwenden.

Wie reinige ich das Filtergehäuse?

Stellen Sie das Wasser ab, lassen Sie den Druck ab, schrauben Sie das Gehäuse mit dem Schlüssel ab. Reinigen Sie es mit warmem Wasser und duftfreiem Spülmittel. Gut abspülen.

Welcher maximale Wasserdruck ist erlaubt?

Der Eingangsdruck darf 75 psi (0,52 MPa) nicht überschreiten. Ein zu hoher Druck könnte das System beschädigen.

Wie verwende ich das TDS-Messgerät?

Nach der Installation drehen Sie den Knopf auf "OUT". Das Gerät zeigt in Echtzeit den Gesamtgehalt an gelösten Feststoffen (TDS) des Ausgangswassers an.

Was tun bei einem Leck?

Überprüfen Sie die Anschlüsse. Stellen Sie sicher, dass das Dichtungsband richtig um die Gewinde gewickelt ist. Ziehen Sie die Verbindungen ohne Gewalt an. Wenn das Leck bestehen bleibt, kontaktieren Sie den Support.

Wo finde ich Ersatzteile (Harz, Dichtungen)?

Sie können Mischbettharz (4 L pro Flasche) und O-Ringe bei Vevor oder autorisierten Händlern kaufen. Besuchen Sie die Website www.vevor.com/support.

BEDIENUNGSANLEITUNG JY-DI-02EU3 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DEIONISIERTES WASSERSYSTEM FÜR

WASCHANLAGE

MODELL: JY-DI-02EU3/JY-DI-02US4

/YY-TI-02US6YY-TI-02EU7

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

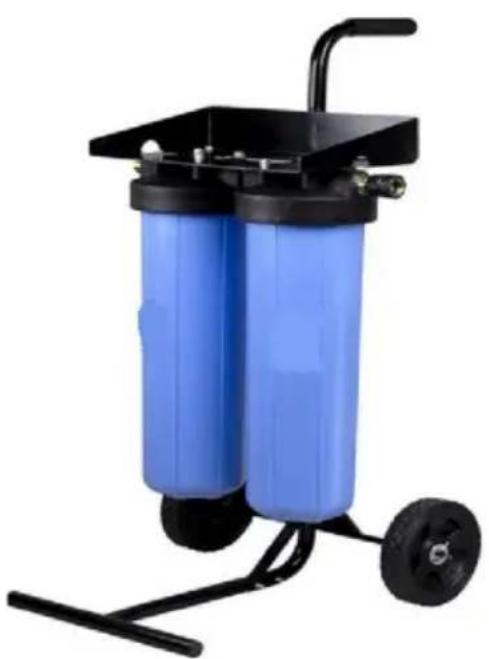

DEIONISIERTES WASSERSYSTEM FÜR AUTOWÄSCHE

MODELL: JY-DI-02EU3/JY-DI-02US4/JY-DI-02US6JY-DI-02EU7

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.

WARNUNG

Die Leistungsdaten wurden unter standardmäßigen Laborbedingungen getestet; die tatsächliche Leistung kann abweichen.

Dieses System ist NUR für die Verwendung mit einer Kälteversorgung konzipiert und fern von eisigen Umgebungen.

Die Installation muss allen geltenden örtlichen Sanitärvorschriften und/oder Vorschriften entsprechen.

Dieses System ist NICHT für Trinkzwecke konzipiert. Verwenden Sie es NICHT für andere Zwecke außer der Autowäsche.

Erstickungsgefahr. Im Lieferumfang sind Kleinteile enthalten. Bitte bewahren Sie die Verpackung stets außerhalb der Reichweite von kleinen Kindern auf.

Bitte trinken Sie das von diesem System produzierte Wasser nicht. Die Mengen sind nicht schädlich, aber dieses Wasser ist zu rein und kann einem menschlichen Körper bei längerer Verwendung lebenswichtige Mineralien und Nährstoffe entziehen.

Nicht direkt an die Trinkwasserversorgung des Haushalts oder Wohnmobils anschließen.

Vor dem Öffnen des Patronengehäuses Wasser abstellen und Druck im Schlauch entlasten.

Beenden Sie die Verwendung, wenn das TDS-Messgerät 25-30 ppm anzeigt. Es ist Zeit, das Harz zu ersetzen.

Der Wasserzulaufdruck darf 75 psi nicht überschreiten.

Verwenden Sie nur das FAN- oder FLAT-Sprühmuster auf einer typischen Düse oder verwenden Sie das 3-Wege-Ventil halb geöffnet für eine Durchflussrate von 2 gpm.

WARTUNG

Der Gesamtgehalt an gelösten Feststoffen (TDS) im Wasser dieser Autowaschanlage sollte regelmäßig getestet werden, um sicherzustellen, dass das System ordnungsgemäß funktioniert. Wenn Sie einen dramatischen Anstieg (—30 ppm) des TDS-Wertes feststellen, wäre es Zeit, Ihren Filter auszutauschen. Wenn die Spülung abgeschlossen ist, lassen Sie das Restwasser in den Filtergehäusen, um zu verhindern, dass die Deionisierungsfilter austrocknen.

SPEZIFIKATIONSPARAMETER

Modell	SIE-TU-02EU3	SIE-TU-02US4	SIE-TU-02US6	SIE-TU-02EU7
Nenn-Nettowasservolumen (gal)	320
Einlassdurchmesser (Zoll)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
Auslassdurchmesser (Zoll)	NPT3/4 GHT3/4 GHT3/4		NPT3/4
EinlassarbeitDruck (MPa)	0,4-0,6
Arbeitstemperatur (ÿ)	4-45
	Ja	JaWarenkorb	NEIN	NEIN

TEILELISTE

ARTIKEL	Name	BILD	SIE-TU-02EU3	SIE-TU-02	US6US4	SIE-TU-02SIE-TU-0EU7
1	Körper des Flasche		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
2	Zulaufschlauch		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
3	Dreiwege Ventil		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
4	Überstrom Rohr		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
5	TDS-Erkennung Kasten		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
6	Hauptstange des Wagens		1 STÜCK	1 STÜCK	-	-
7	Sechseckig Schraube M6		8 STÜCKE	8 STÜCKE	-	-
8	M6-Muttern		8 STÜCKE	8 STÜCKE	-	-
9 Lenkrollen			2 STK	2 STK	-	-
10	Schnalle		1 STÜCK	1 STÜCK	-	-
11	Sechseckig Schraube M8		2 STK	2 STK	-	-
12	Sechskantmutter M8		2 STK	2 STK	-	-
13	Schlepplift		1 STÜCK	1 STÜCK	-	-
14	L-Stange		1 STÜCK	1 STÜCK	-	-
15	Schlüssel		1 STÜCK	1 STÜCK	-	-
16	europäisch Standard Schnuller		2 STK	-	-	2 STK
17	Filterschlüssel		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
18	Muschelring		2 STK 2 STK	2 STK		2 STK
19	Wasserdicht Band		1 STÜCK	1 STÜCK	1 STÜCK	1 STÜCK
20	STÜCK Handbuch			1 STÜCK	1 STÜCK	1 STÜCK

INSTALLATIONSANLEITUNG

Rohrleitungsinstallation

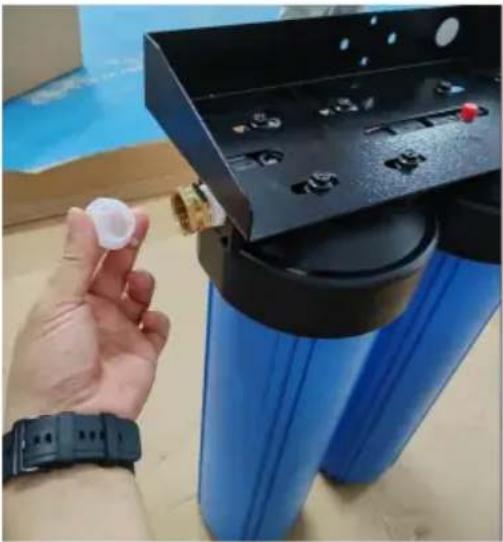

1. Entfernen Sie die Schutzabdeckungen am Einlass und Auslass.

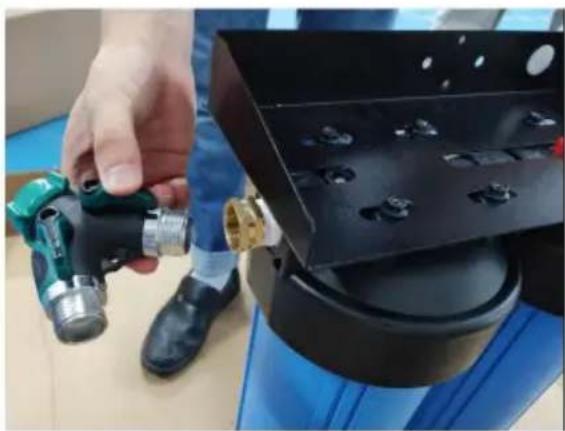

1. Installieren Sie das Dreiwegeventil, wickeln Sie das wasserdichte Band um das Außengewinde und ziehen Sie es fest.

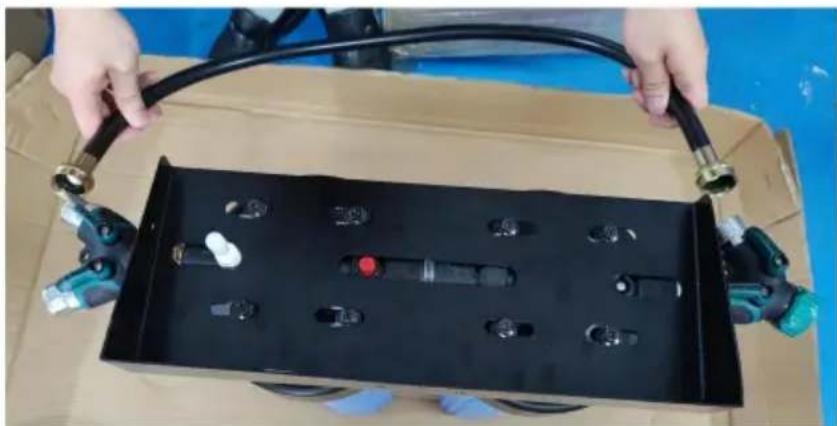

1. Überstromrohr installieren, wasserdichtes Band um das Außengewinde wickeln und festziehen.

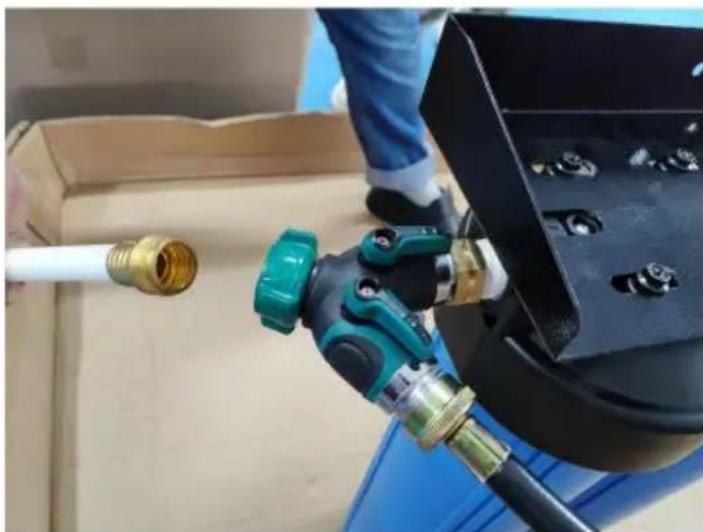

1. Zulaufschlauch montieren, wasserdichtes Klebeband um das Außengewinde wickeln und festziehen.

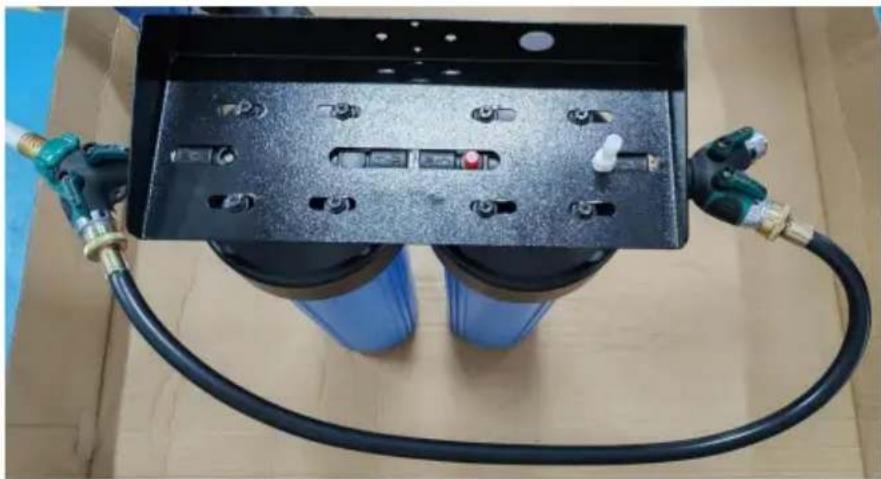

5. Schließen Sie die Rohrleitungsinstallation ab.

Drehen Sie langsam die Kaltwasserzufuhr auf und prüfen Sie, ob es dicht ist.

Spülen Sie das System in einen Eimer oder Abfluss, verbinden Sie es nicht mit dem Sprüher, bevor es bereit ist zu verwenden.

Warten Sie, bis sich die Durchflussmenge des austretenden Wassers stabilisiert hat, und schalten Sie dann das Kaltwasserversorgung. Das System ist nun betriebsbereit.

1. Die Modelle JY-DI-02EU3/JY-DI-02EU72 sind mit zwei europäischen

Standard-Schnullern ausgestattet, die je nach Bedarf vor Ort ausgewählt werden können.

Installation der TDS-Erkennungsbox

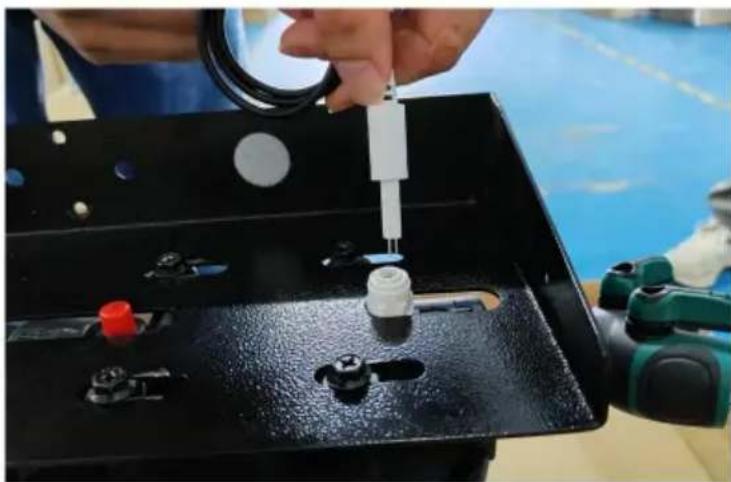

1. Stecken Sie den Anschlussstecker der TDS-Erkennungsbox in den Flaschenkörper-Anschluss.

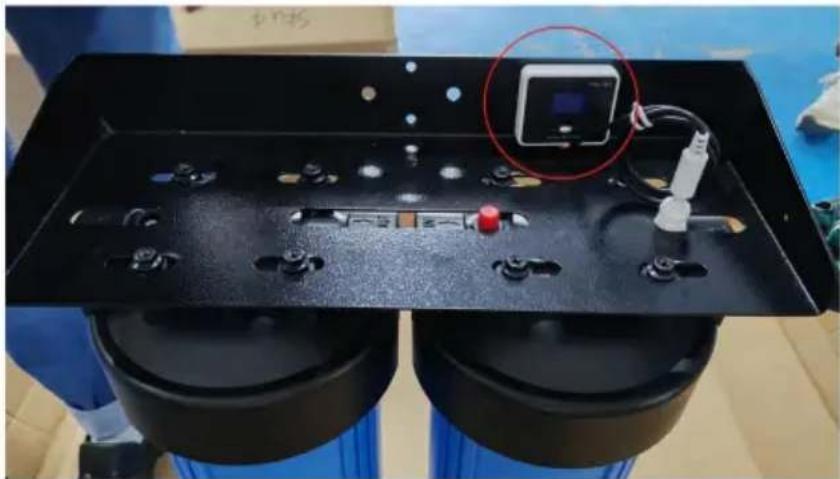

1. Reißen Sie das Klebeband auf der Rückseite der TDS-Erkennungsbox ab und kleben Sie es an die entsprechende Stelle.

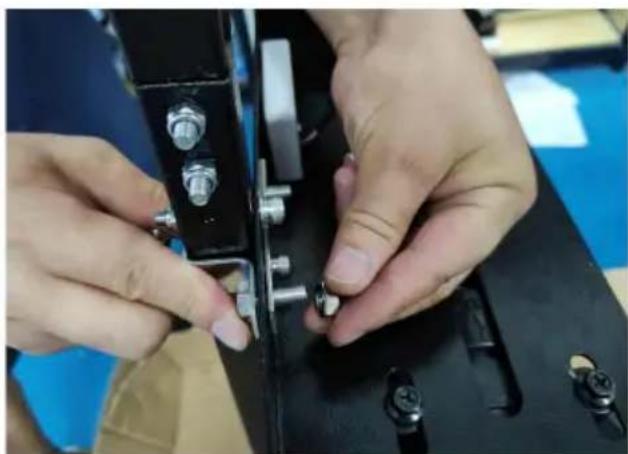

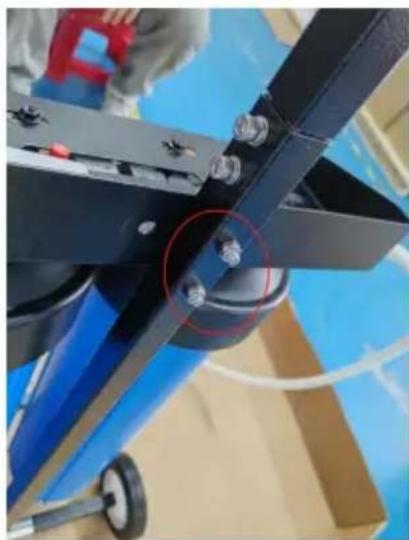

Wagen: 1. Montieren Sie die Hauptstange und die Lenkrollen des Wagens wie in der Abbildung gezeigt mit M8-Sechskantschrauben und -muttern.

1. Montieren Sie die T-Schiene wie in der Abbildung gezeigt und verwenden Sie M8-Innensechskantschrauben und -muttern.

1. Montieren Sie die L-Stange wie in der Abbildung gezeigt und verwenden Sie M8-Innensechskantschrauben und -muttern.

1. Befestigen Sie den Flaschenkörper mit M8-Sechskantschrauben und -muttern wie in der Abbildung gezeigt am Wagen.

1. Montieren Sie die Schnalle wie in der Abbildung gezeigt und befestigen Sie den Flaschenkörper so am Wagen.

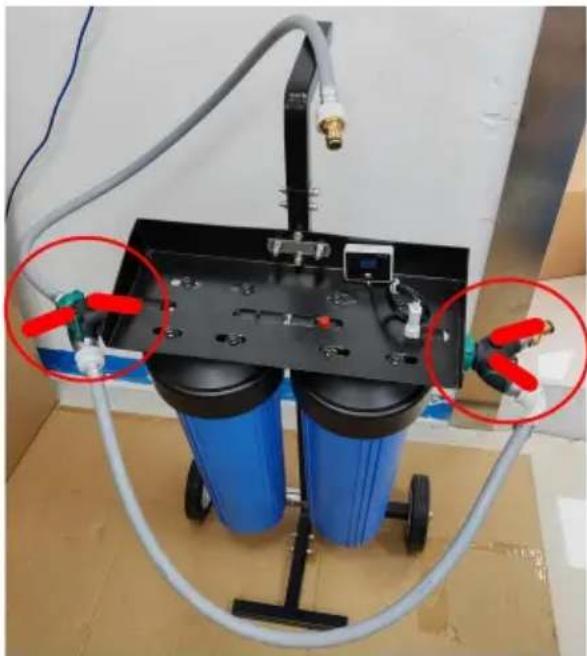

EINSTELLANLEITUNG FÜR DEN DUAL-OUTLET-MODUS

Das Produkt kann auf den Reinigungsmodus und den Durchgangsmodus (keine Reinigung) eingestellt werden. Die Richtung des entsprechenden Dreiwegeventilschalters ist in der folgenden Abbildung dargestellt:

Direktmodus (nicht gereinigt)

TDS-ERKENNUNGSBOX - GEBRAUCHSANWEISUNG

Drehen Sie nach der Installation der TDS-Erkennungsbox, wie im Symbol gezeigt, den Knopf auf „OUT“. Wenn sich Wasser in der Rohrleitung befindet, wird dies in Echtzeit angezeigt.

1. Schalten Sie die Kaltwasserzufuhr ab, entlasten Sie den Druck, indem Sie das Wasser abdrehen und den Abzug Ihres Sprühgeräts betätigen, bis kein Wasser mehr fließt. Stellen Sie einen Eimer oder ein Handtuch unter das System, um verschüttetes Wasser aufzufangen. Verwenden Sie heißes Wasser und geruchsfreies Spülmittel (optional), um das Filtergehäuse bei Bedarf zu reinigen. Gründlich ausspülen.

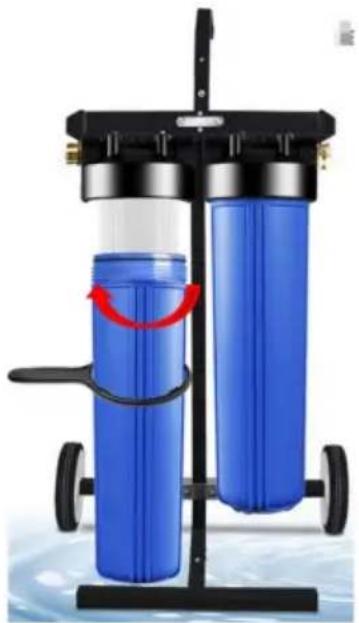

Schrauben Sie das Filtergehäuse mit dem Filterschlüssel in der in der Abbildung gezeigten Richtung ab.

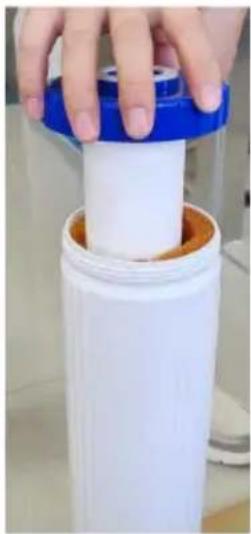

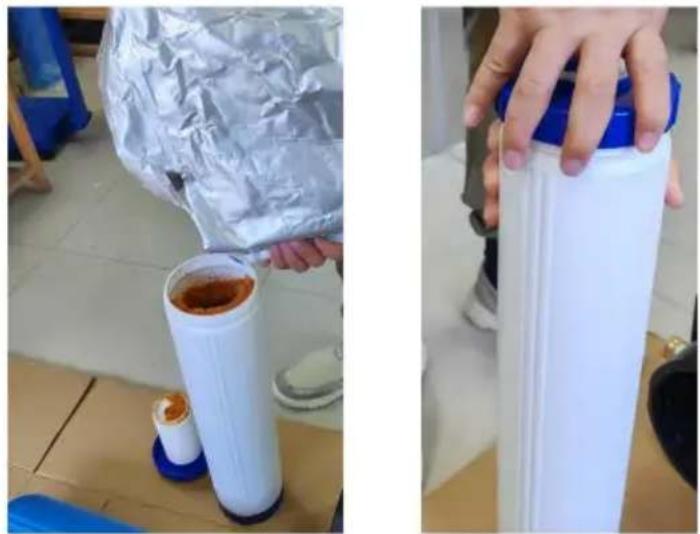

1. Entfernen Sie das Filterelement, schrauben Sie die Filterelement-Abdeckung ab und gießen Sie das Mischbettharz aus.

1. Laden Sie ein neues Mischbettharz mit einer Kapazität von 4 l pro Flasche.

1. Setzen Sie die Filterpatronen in die Gehäuse ein (vorinstalliert). Stellen Sie sicher, dass sie zentriert sind und der Knopf, der aus der Unterseite des Gehäuses herausragt, in das zentrale Loch des Filters passt.

Stellen Sie sicher, dass der O-Ring in der Nut oben auf dem Filtergehäuse sitzt.

Setzen Sie das Filtergehäuse mit dem darin befindlichen Filter gegen den Uhrzeigersinn auf die Gehäusekappen (die Kappen sind auf dem Maschinenständer vormontiert) (wie in der folgenden Abbildung gezeigt). Die Gehäusekappe hat einen mittleren Knopf, der in das mittlere Loch der Filterpatrone eingeführt werden sollte. Drehen Sie das Gehäuse mit der Hand auf und ziehen Sie es dann mit dem Gehäuseschlüssel noch eine 1/4-1/2 Umdrehung fest. Nicht zu fest anziehen.

1. Kaltwasserzufuhr öffnen. Das System in einen Eimer spülen.
2. Warten Sie, bis sich die Durchflussmenge am Auslass stabilisiert hat, und schließen Sie dann die Kaltwasserzufuhr. Der Austausch ist nun abgeschlossen.
