Tipo di prodotto	Sistema di trattamento dell'acqua deionizzata
Marca	Vevor
Modello	JY-DI-01US7
Applicazione	Lavaggio auto (uso non potabile)
Volume d'acqua netto nominale	560 galloni (circa 2100 litri)
Diametro di ingresso	3/4" GHT
Diametro di uscita	3/4" GHT
Pressione di ingresso di esercizio	0,4-0,6 MPa (4-6 bar)
Temperatura di esercizio	4-45 °C
Pressione massima	75 psi (0,52 MPa)
Contenuto della confezione	Corpo della bottiglia, tubo di ingresso, 2 valvole a 3 vie, tubo di by-pass, penna TDS portatile, nastro sigillante, manuale
Funzionalità	Modalità purificazione e modalità diretta (non purificante), misura TDS integrata
Tipo di resina	Resina a letto misto (10 L per bottiglia)
Manutenzione	Testare regolarmente il TDS, risciacquare dopo l'uso, lasciare l'acqua negli alloggiamenti per evitare l'essiccazione
Sostituzione della resina	Quando il TDS supera 25-30 ppm
Sicurezza	Non bere l'acqua prodotta; non collegare all'acqua potabile; utilizzare solo con acqua fredda; piccole parti pericolose per i bambini
Smaltimento	Conforme RAEE e direttiva batterie: riciclare presso un centro di raccolta
Alimentazione	Idraulica (nessuna alimentazione elettrica)
Certificazioni	CE, importato da Sanven Technology (US)

Domande frequenti - JY-DI-01US7 Vevor

Come installare il sistema JY-DI-01US7 ?

Rimuovere i tappi di ingresso e uscita. Avvolgere del nastro sigillante attorno alle filettature, quindi installare le valvole a tre vie e i tubi. Aprire lentamente l'acqua fredda e verificare eventuali perdite. Sciacquare il sistema in un secchio prima di collegare il nebulizzatore.

Posso bere l'acqua prodotta da questo sistema ?

No, l'acqua deionizzata è troppo pura e può privare il corpo di minerali essenziali. È destinata esclusivamente al lavaggio auto.

Come testare la qualità dell'acqua con la penna TDS ?

Rimuovere il cappuccio della sonda, premere il pulsante di accensione/spegnimento, inserire la sonda nel campione d'acqua. I solidi disciolti totali (TDS) vengono visualizzati in ppm.

Quando è necessario sostituire la resina a letto misto ?

Sostituire la resina quando il misuratore TDS indica 25-30 ppm. Questa soglia significa che la resina è esaurita.

Qual è la pressione massima dell'acqua consentita ?

La pressione di ingresso non deve superare 75 psi (0,52 MPa). Una pressione superiore potrebbe danneggiare il sistema.

Si può utilizzare acqua calda con questo sistema ?

No, il sistema è progettato esclusivamente per acqua fredda (4-45 °C). L'acqua calda può danneggiare i componenti.

Come spurgare il sistema prima dell'uso ?

Dopo l'installazione, aprire il rubinetto dell'acqua fredda e lasciare scorrere l'acqua in un secchio finché il flusso non si stabilizza. Chiudere quindi il rubinetto.

Cosa fare in caso di perdita ?

Interrompere immediatamente l'alimentazione idrica e depressurizzare il sistema azionando il nebulizzatore. Controllare le guarnizioni e i raccordi, serrare se necessario.

Come pulire le cartucce del filtro ?

Utilizzare acqua calda e sapone per piatti senza profumo se necessario. Risciacquare abbondantemente prima di rimontare.

Come smaltire il prodotto a fine vita ?

Non gettarlo con i rifiuti domestici. Portarlo a un centro di raccolta RAEE per il riciclaggio dei componenti elettronici e delle batterie.

MANUALE UTENTE JY-DI-01US7 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SISTEMA DI ACQUA DEIONIZZATA PER

AUTOLAVAGGIO

MODELLO: JY-DI-01EU5/JY-DI-01US7

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SISTEMA DI ACQUA DEIONIZZATA

PER LAVAGGIO AUTO

MODELLO: JY-DI-01EU5/JY-DI-01US7SS

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotti

Simbolo Simbolo Descrizione
	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso.attentamente il manuale di istruzioni.

AVVERTIMENTO

ÿ I dati sulle prestazioni sono stati testati in condizioni di laboratorio standard;

le prestazioni effettive possono variare.

ÿ Questo sistema è progettato per essere utilizzato ESCLUSIVAMENTE con una fornitura fredda e mantenuto lontano da ambienti gelidi.

ÿ L'installazione deve essere conforme a tutti i codici idraulici locali applicabili e/o regolamenti.

ÿ Questo sistema NON è progettato per scopi di consumo di bevande. NON utilizzare questo sistema per qualsiasi altro utilizzo, eccetto il lavaggio auto.

ÿ Rischio di soffocamento. Piccole parti sono incluse nella confezione. Si prega di tenere sempre la confezione fuori dalla portata dei bambini piccoli.

ÿ Si prega di non bere l'acqua prodotta da questo sistema Mentre è piccolo

le quantità non sono dannose, quest'acqua è troppo pura e può derubare un corpo umano di minerali e nutrienti vitali con un uso prolungato

ÿ Non collegare l'acqua direttamente alla rete idrica potabile domestica o del camper.

ÿ Prima di aprire gli alloggiamenti delle cartucce, chiudere l'acqua e scaricare la pressione nel tubo.

ÿ Interrompere l'uso quando il misuratore di uscita TDS legge 25-30 ppm. È il momento di sostitui la resina.

ÿ Non superare la pressione dell'acqua in ingresso di 75 psi.

ÿ Utilizzare solo il modello di spruzzo FAN o FLAT su un ugello tipico o utilizzare Valvola a 3 vie semiaperta per una portata di 2 gpm.

MANUTENZIONE

I solidi totali disciolti (TDS) dell'acqua di questo sistema di lavaggio auto dovrebbero essere testato regolarmente per verificare che il sistema funzioni correttamente. Se noti un aumento drammatico (-30 ppm) nel valore TDS, sarebbe il momento di sostituire il filtro sostituito. Una volta terminato il risciacquo, lasciare l'acqua rimanente nel filtro alloggiamenti per evitare che i filtri deionizzatori si secchino.

PARAMETRI DI SPECIFICA

Modello	YOU-DI-01EU5	YOU-DI-01US7
Volume netto nominale dell'acqua (gal)	560
Diametro di ingresso (pollici)	NPT 3/4	3/4 GMT
Diametro di uscita (pollici)	NPT 3/4	3/4 GMT
Ingresso funzionante pressione (MPa)	0,4-0,6
Temperatura di lavoro (ÿ)	4-45

ELENCO DELLE PARTI

ARTICOLO	Nome	IMMAGINE	YOU-DI-01EU5	YOU-DI-01US7

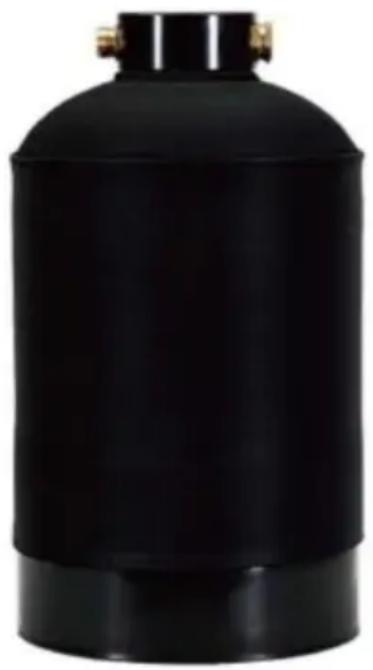

1	Corpo del bottiglia		1 PZ	1 PZ
2	Tubo di ingresso		1 PZ	1 PZ
3 valvola a tre vie			2 PZ	2 PZ
4 Tubo di sovracorrente			1 PZ	1 PZ
5	TDS portatilepenna		1 PZ	1 PZ
6	europeociuccio standard		2 PZ	-
7	Anello di conchiglia		2 PZ	2 PZ
8	Nastro impermeabile		1 PZ	1 PZ
9	manuale		1 PZ 1 PZ

ISTRUZIONI PER L'INSTALLAZIONE

Installazione di condotte

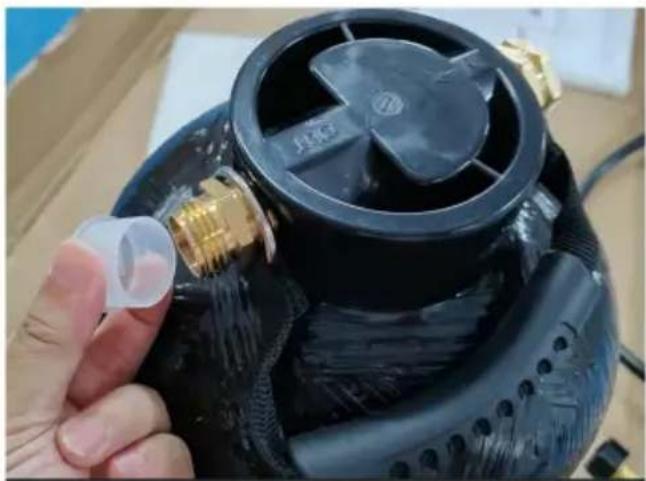

1. Rimuovere le coperture protettive di ingresso e uscita.

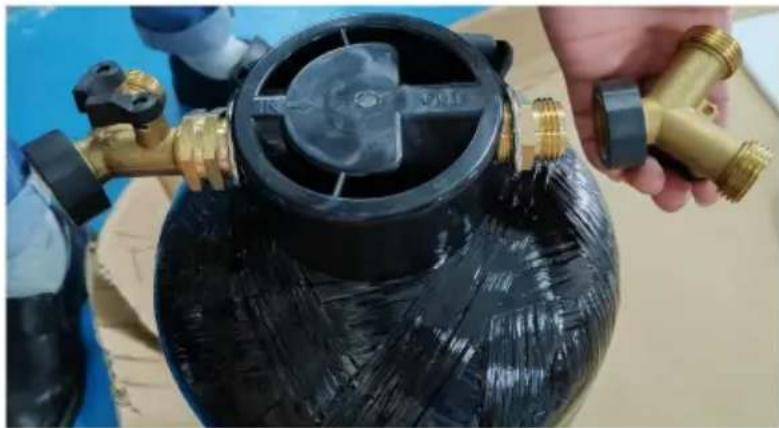

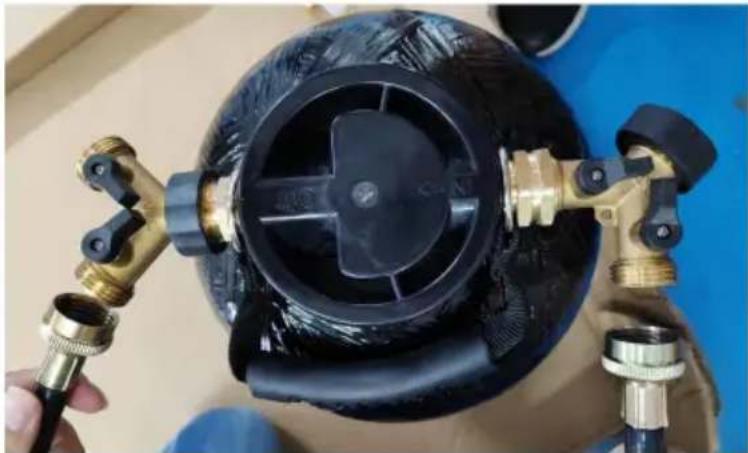

1. Installare la valvola a tre vie, avvolgere il nastro impermeabile attorno alla filettatura esterna e serrarla.

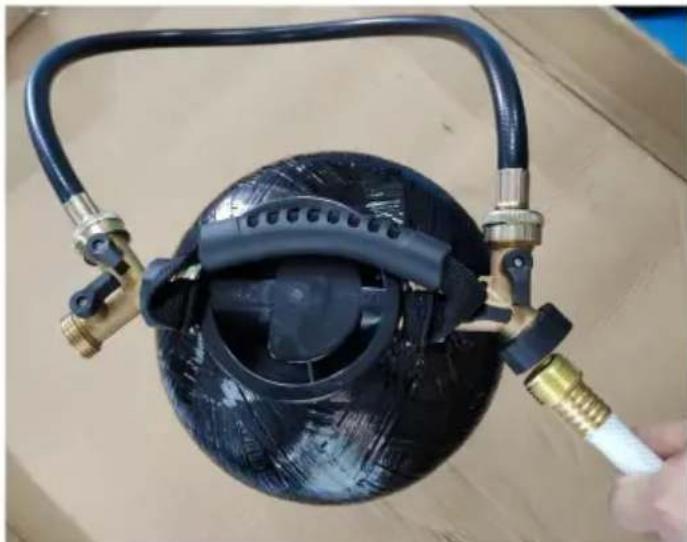

1. Installare il tubo di sovracorrente, avvolgere il nastro impermeabile attorno alla filettatura esterna e serrare.

1. Installare il tubo di ingresso, avvolgere il nastro impermeabile attorno alla filettatura esterna e stringere.

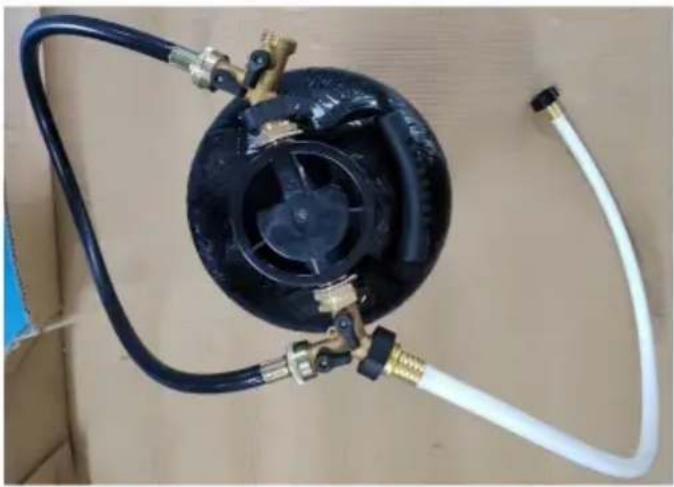

1. Completare l'installazione della condotta.

Aprire lentamente l'acqua fredda e controllare che non vi siano perdite.

Sciacquare il sistema in un secchio o in uno scarico, non collegarlo allo spruzzatore prima che sia pronto da utilizzare.

Attendere che la portata dell'acqua in uscita diventi stabile, quindi spegnere l'

fornitura di acqua fredda. Il sistema è ora pronto per l'uso.

1. I modelli JY-DI-01EU5 sono dotati di due succhietti standard europei, che possono essere selezionati in base alle esigenze del luogo.

ISTRUZIONI PER LA REGOLAZIONE DELLA MODALITÀ DOPPIA USCITA

Il prodotto può essere impostato in modalità di purificazione e in modalità diretta

(non purificazione) e la direzione della valvola a tre vie corrispondente

l'interruttore è mostrato nel diagramma seguente:

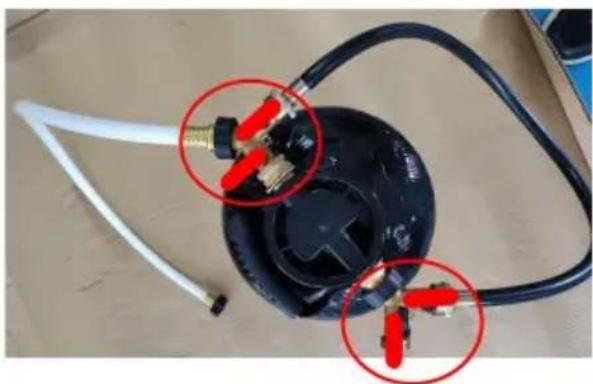

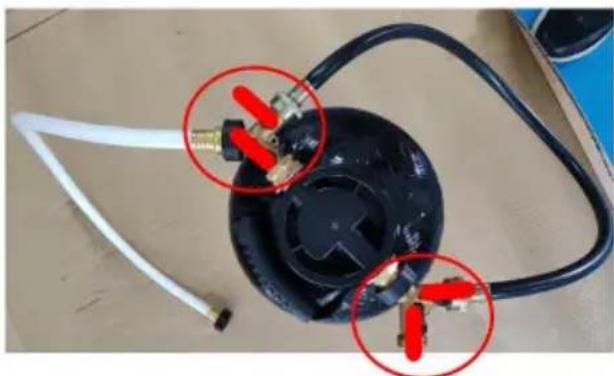

Modalità di purificazione

Modalità diretta (non purificata)

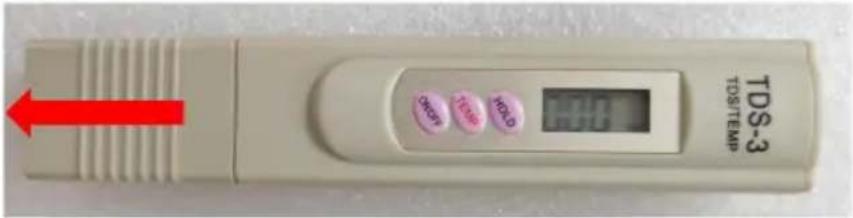

ISTRUZIONI PER L'USO DELLA PENNA TDS PORTATILE

Rimuovere la copertura protettiva della sonda TDS PEN PORTATILE, premere il pulsante "on/off", inserire la sonda nel campione d'acqua da analizzare e verranno visualizzati i dati di misurazione.

SOSTITUZIONE RESINA A LETTO MISTO

1. Chiudere l'erogazione dell'acqua fredda, scaricare la pressione chiudendo l'acqua e premendo il grilletto dello spruzzatore finché l'acqua non smette di scorrere. Posizionare un secchio o asciugamano sotto il sistema per raccogliere eventuali fuoriuscite d'acqua. Utilizzare acqua calda e detersivo per piatti senza profumo (facoltativo) per pulire l'alloggiamento del filtro, se necessario.

Risciacquare abbondantemente.

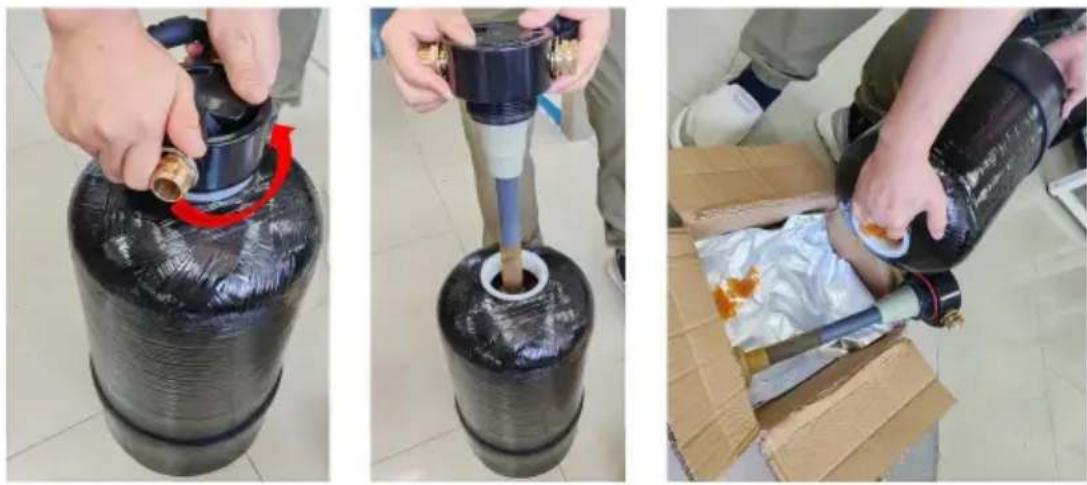

Ruotare il tappo in senso antiorario dal corpo del contenitore del filtro.

Rimuovere e smaltire tutta la resina scaduta.

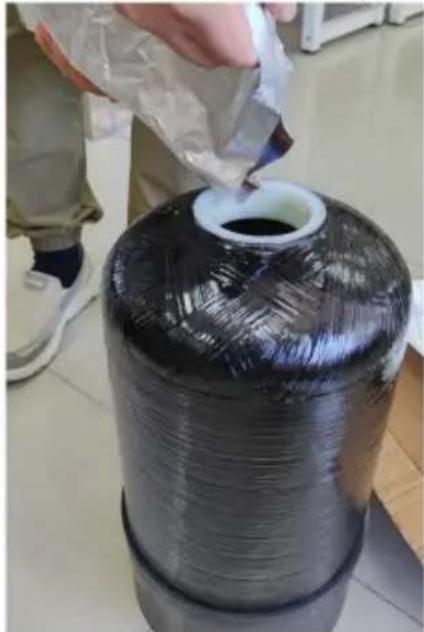

1. Caricare una nuova resina a letto misto con una capacità di 10 litri per bottiglia.

1. Assicurarsi che gli O-ring siano posizionati correttamente. Serrare i tappi del filtro sul corpo del contenitore. Non serrare eccessivamente.
2. Aprire l'erogazione di acqua fredda. Sciacquare il sistema in un secchio.
3. Attendere che la portata dell'acqua in uscita diventi stabile, quindi chiudere l'erogazione di acqua fredda. La sostituzione è ora completa.

SMALTIMENTO DELLE BATTERIE

Per ridurre al minimo i rischi per la salute e l'ambiente al termine del ciclo di vita di questo

prodotto, le leggi che riguardano i rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e la direttiva sulle batterie esauste richiedono di smaltire questo prodotto in un centro di raccolta idoneo, dove verrà inviato per rimuovere le batterie e per un riciclaggio appropriato.

Contattare le autorità locali per maggiori dettagli sul riciclaggio e lo smaltimento sicuro di questi in

la tua zona.

Batteria agli ioni di litio Questo prodotto è stato contrassegnato con un simbolo relativo a 'raccolta differenziata' per tutti i pacchi batteria e pacco batteria. Sarà quindi riciclati o smantellati per ridurre l'impatto sull'ambiente.

I pacchi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanze pericolose

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici. rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici."

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
