Type de produit	Support de treuil (accessoire pour treuil)
Marque	Vevor
Modèle	1909
Matériau	Acier
Dimensions (L x l x h)	Environ 30 x 10 x 5 cm
Poids	Environ 2 kg
Contenu du colis	Support de treuil, boulons hexagonaux M8x25 (4), rondelles M8 (4), rondelles élastiques M8 (4), boulons de carrosserie M10x20 (2), contre-écrous M10 (2), écrous à bride M10 (2), boulons de carrosserie M10x25 (2)
Compatibilité	Treuils Warn séries RT/XT et autres treuils standards
Fonctions	Fixation sécurisée du treuil au véhicule ; intégration d'un guide-câble à rouleaux (vendu séparément)
Installation	Montage sur le châssis avant du véhicule ; nécessite le débranchement de la batterie avant installation
Sécurité	Port de lunettes et gants de sécurité obligatoire ; lire intégralement le manuel avant utilisation
Entretien	Vérifier régulièrement le serrage des boulons ; nettoyer et lubrifier le guide-câble
Pièces détachées	Boulons, rondelles et écrous disponibles sur demande
Réparabilité	Support réparable par remplacement des fixations
Informations générales	Conçu pour usage tout-terrain ; importé par Sanven Technology Ltd.

FOIRE AUX QUESTIONS - 1909 Vevor

Quels outils sont nécessaires pour installer le support de treuil Vevor 1909 ?

Vous aurez besoin d'une clé à douille ou d'une clé plate de 10 mm et 8 mm, ainsi que d'un tournevis ou d'une pince pour certaines étapes. Il est recommandé d'utiliser une clé dynamométrique pour serrer les boulons au couple spécifié par le fabricant du treuil.

Le support de treuil Vevor 1909 est-il compatible avec treuils d'autres marques que Warn ?

Oui, le support est conçu pour s'adapter à la plupart des treuils standards de taille similaire. Vérifiez les dimensions de votre treuil (entraxe des trous de fixation) avant l'achat.

Comment fixer le guide-câble à rouleaux sur le support ?

Utilisez les boulons de carrosserie M10x20, les contre-écrous M10 et les écrous à bride M10 fournis. Insérez les boulons dans les trous prévus à l'avant du support, placez le guide-câble, puis serrez les écrous. Reportez-vous à la figure 1 du manuel.

Quelles précautions de sécurité sont à prendre avant l'installation ?

Coupez le moteur, débranchez la batterie en commençant par la borne négative, puis la borne positive. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes. Travaillez dans un espace propre et bien éclairé, et éloignez les enfants.

Le support Vevor 1909 nécessite-t-il un entretien particulier ?

Vérifiez régulièrement le serrage de tous les boulons, surtout après les premières utilisations. Nettoyez le support et le guide-câble pour éviter la rouille. Lubrifiez les rouleaux du guide-câble si nécessaire.

Quel est le couple de serrage recommandé pour les boulons M8 ?

Le manuel ne précise pas de couple exact, mais pour des boulons M8 en acier, un couple de 20-30 Nm est généralement approprié. Consultez les spécifications du fabricant de votre treuil.

Puis-je installer le support sans retirer le pare-chocs avant ?

Cela dépend de votre véhicule. Pour certains modèles (550/850 XP), il peut être nécessaire de retirer le plastique avant ou d'ajuster le couvercle métallique pour libérer de l'espace. Suivez les étapes du manuel.

Le support est-il livré avec le guide-câble ?

Non, le guide-câble à rouleaux est vendu séparément. Le support est compatible avec les guides-câbles standards.

Comment savoir si la batterie de mon véhicule est montée à l'avant ou à l'arrière pour choisir la longueur de câble ?

Ouvrez le capot et localisez la batterie. Si elle est près de la calandre, elle est à l'avant ; si elle est derrière le moteur ou dans le coffre, elle est à l'arrière. Le manuel propose des câbles de longueurs différentes pour chaque configuration.

Que faire si des boulons ou pièces sont manquants dans le colis ?

Contactez le service client Vevor ou le revendeur. Conservez le bon de livraison et référencez le modèle 1909. Les pièces de rechange (boulons, rondelles) sont disponibles sur demande.

MODE D'EMPLOI 1909 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrale du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelle mises à jour technologiques ou logicielles.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Veuillez lire attentivement et comprendre

l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit.

non-respect de ces avertissements et instructions peut entraîner des

blessures corporelles ou des dommages matériels.

1. Assemblez uniquement en suivant ces instructions. Un assemblage incorrect peut entraîner des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'assemblage et l'utilisation.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement au produit correctement e complètement assemblé.
7. Pour plus d'informations sur les pièces listées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et sép toutes les pièces dans un espace de travail propre. Veuillez conserver les pe pièces hors de portée des enfants.

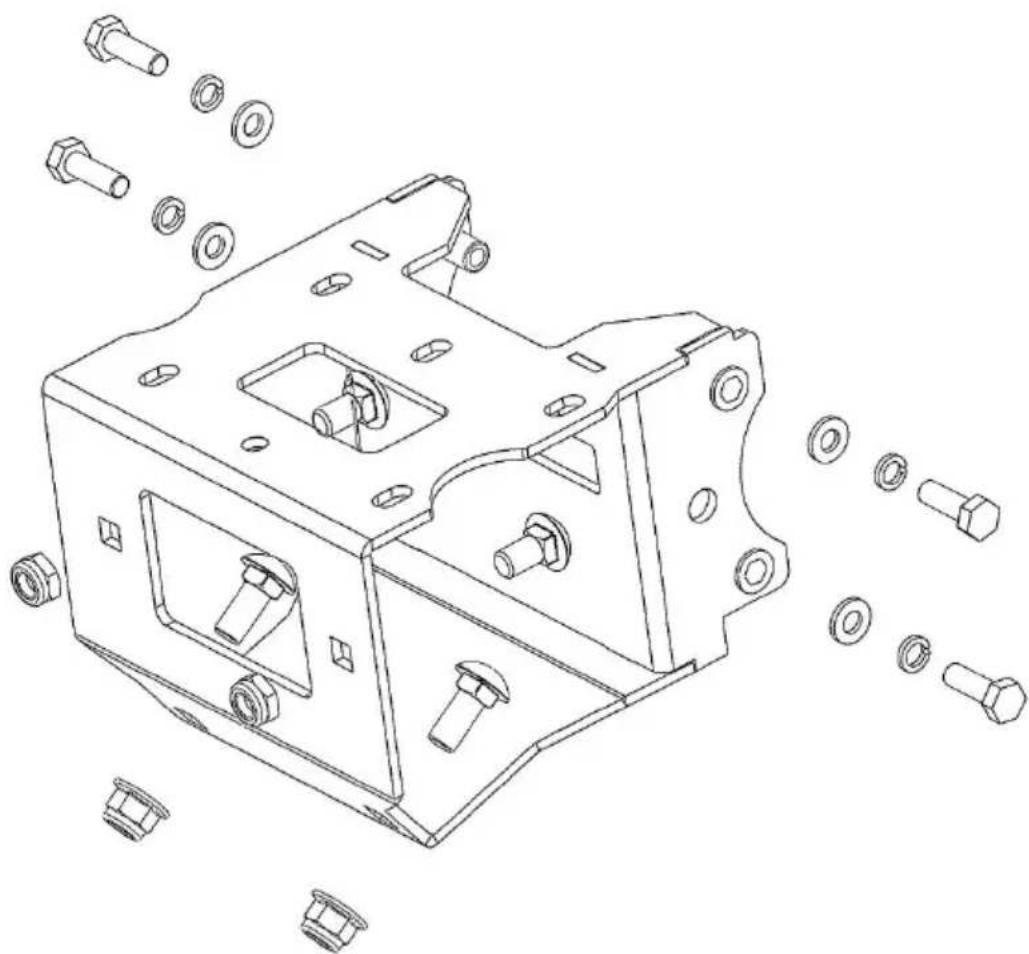

CONTENU DU COLIS

Partie	Description	Qté
1	SUPPORT DE TREUIL	1
2	Boulon hexagonal M8*25	4
3	rondelle M8	4
4	rondelle élastique M8	4
5	Boulon de carrosserie M10*20	2
6	contre-écrou M10	2
7	Écrou à bride M10	2
8	Boulon de carrosserie M10*25	2

GUIDE D'INSTALLATION :

Avant l'installation :

1. Coupez le moteur.
2. Trouvez le compartiment à piles.

3. Débranchez les câbles de la batterie en retirant d'abord la borne négative, puis la borne positive.

4. Fixez le guide-câble à rouleaux (vendu séparément) au support à de boulons et d'écrous de carrosserie M10-15. Reportez-vous à la figur pour plus de détails.

OPTIONS: Pour les treuils Warn des séries RT/XT, nous vous conseillons de connecter les câbles d'alimentation dès maintenant. Déterminer si votre batterie es montée à l'avant ou à l'arrière vous permettra d'utiliser la longueur de câble app (plus courte ou plus longue) pour les acheminer vers le treuil.

TREUIL À MONTER :

1. Fixez le treuil au support à l'aide du matériel fourni. Remarque : Assurez-vous qu'il y a suffisamment d'espace pour les câbles du treui nécessaire, ajustez l'orientation des câbles pour obtenir un dégagement adéquat. (Consultez le fabricant du treuil en cas de doute.)
2. Faites passer le câble du treuil dans le guide-câble.
3. Connectez le crochet. (Suite au verso.)

1. Si nécessaire, détachez les protections de brosse avant.
2. Retrait du plastique avant :

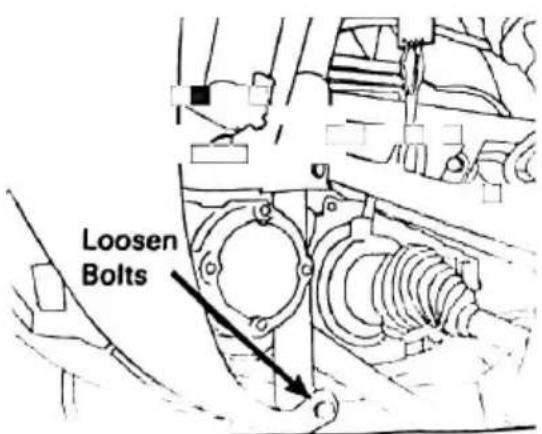

Pour les modèles 550/850 XP : F les boulons et le plastique comme illustré à la figure 2.1. Desserrez le boulons indiqués sur la figure.

Ajustez le couvercle métallique pour libérer de l'espace pour le treuil. pouvez également retirer le couvercle (voir figure 3) en détachant la visserie supérieure.

ÉTAPES D'INSTALLATION :

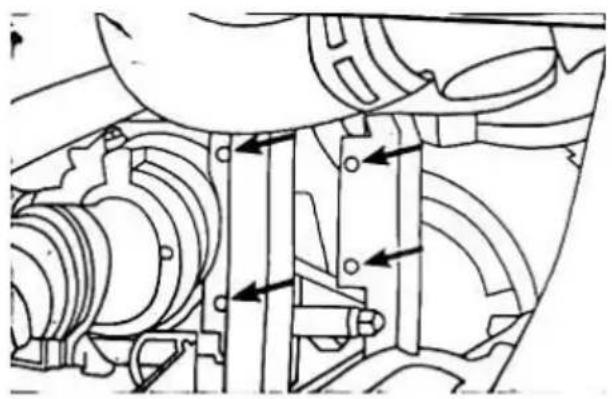

1. Positionnez l'ensemble du treuil (treuil, support et guide-câble inclus comme illustré à la figure 4. Pour les modèles 550/850 XP, reportez-la figure 4.1 et pour les modèles 400/500/800, à la figure 4.2. (Rema le support de montage est omis sur la figure 4 pour plus de clarté.)
2. Fixez l'assemblage à l'aide du matériel M8 fourni.
3. Assurez un câblage approprié en respectant les directives du fabric du treuil.

Fig 4 : Emplacement de l'assemblage du treuil
