Produkttyp	Vinschfäste (tillbehör för vinsch)
Märke	Vevor
Modell	1909
Material	Stål
Mått (L x B x H)	Cirka 30 x 10 x 5 cm
Vikt	Cirka 2 kg
Förpackningens innehåll	Vinschfäste, sexkantbultar M8x25 (4), brickor M8 (4), fjäderbrickor M8 (4), karosseribultar M10x20 (2), låsmuttrar M10 (2), flänsmuttrar M10 (2), karosseribultar M10x25 (2)
Kompatibilitet	Warn vinschar serier RT/XT och andra standardvinschar
Funktioner	Säker fastsättning av vinschen på fordonet; integration av en rullkabelstyrning (säljs separat)
Installation	Montering på fordonets främre chassi; kräver att batteriet kopplas bort före installation
Säkerhet	Användning av skyddsglasögon och handskar obligatorisk; läs igenom hela manualen före användning
Underhåll	Kontrollera regelbundet bultarnas åtdragning; rengör och smörj kabelstyrningen
Reservdelar	Bultar, brickor och muttrar finns på begäran
Reparerbarhet	Fästet kan repareras genom byte av fästelement
Allmän information	Designad för terrängbruk; importerad av Sanven Technology Ltd.

Vanliga frågor - 1909 Vevor

Vilka verktyg behövs för att installera Vevor 1909 vinschfästet?

Du behöver en hylsnyckel eller en fast nyckel i 10 mm och 8 mm, samt en skruvmejsel eller tång för vissa steg. Det rekommenderas att använda en momentnyckel för att dra åt bultarna med det vridmoment som specificeras av vinschtillverkaren.

Är Vevor 1909 vinschfästet kompatibelt med vinschar från andra märken än Warn?

Ja, fästet är utformat för att passa de flesta standardvinschar av liknande storlek. Kontrollera måtten på din vinsch (avståndet mellan fästhålen) före köp.

Hur fäster man rullkabelstyrningen på fästet?

Använd de medföljande karosseribultarna M10x20, låsmuttrarna M10 och flänsmuttrarna M10. För in bultarna i hålen på fästets framsida, placera kabelstyrningen och dra åt muttrarna. Se figur 1 i manualen.

Vilka säkerhetsåtgärder bör vidtas före installation?

Stäng av motorn, koppla bort batteriet med början på minuspolen, sedan pluspolen. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar. Arbeta i en ren och väl upplyst miljö och håll barn borta.

Kräver Vevor 1909 fästet särskilt underhåll?

Kontrollera regelbundet åtdragningen av alla bultar, särskilt efter de första användningarna. Rengör fästet och kabelstyrningen för att undvika rost. Smörj kabelstyrningens rullar vid behov.

Vilket åtdragningsmoment rekommenderas för M8-bultarna?

Manualen anger inget exakt vridmoment, men för M8-bultar i stål är 20-30 Nm i allmänhet lämpligt. Kontrollera specifikationerna från din vinschtillverkare.

Kan jag installera fästet utan att ta bort främre stötfångaren?

Det beror på ditt fordon. För vissa modeller (550/850 XP) kan det vara nödvändigt att ta bort frontplast eller justera metallocket för att få plats. Följ stegen i manualen.

Ingår kabelstyrningen i leveransen?

Nej, rullkabelstyrningen säljs separat. Fästet är kompatibelt med standardkabelstyrningar.

Hur vet jag om mitt fordons batteri är placerat fram eller bak för att välja kabellängd?

Öppna motorhuven och lokalisera batteriet. Om det är nära grillen är det fram; om det är bakom motorn eller i bagageutrymmet är det bak. Manualen erbjuder kablar av olika längder för varje konfiguration.

Vad gör jag om bultar eller delar saknas i förpackningen?

Kontakta Vevors kundtjänst eller återförsäljaren. Spara leveranskvittot och ange modell 1909. Reservdelar (bultar, brickor) finns på begäran.

BRUKSANVISNING 1909 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan du använder utför service på denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskador eller skador på värdefull egendom.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risk
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering och användning.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller medicir
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsschemat i denna manual. Packa upp och separera alla delar på er arbetsyta. Förvara små reservdelar utom räckhåll för barn.

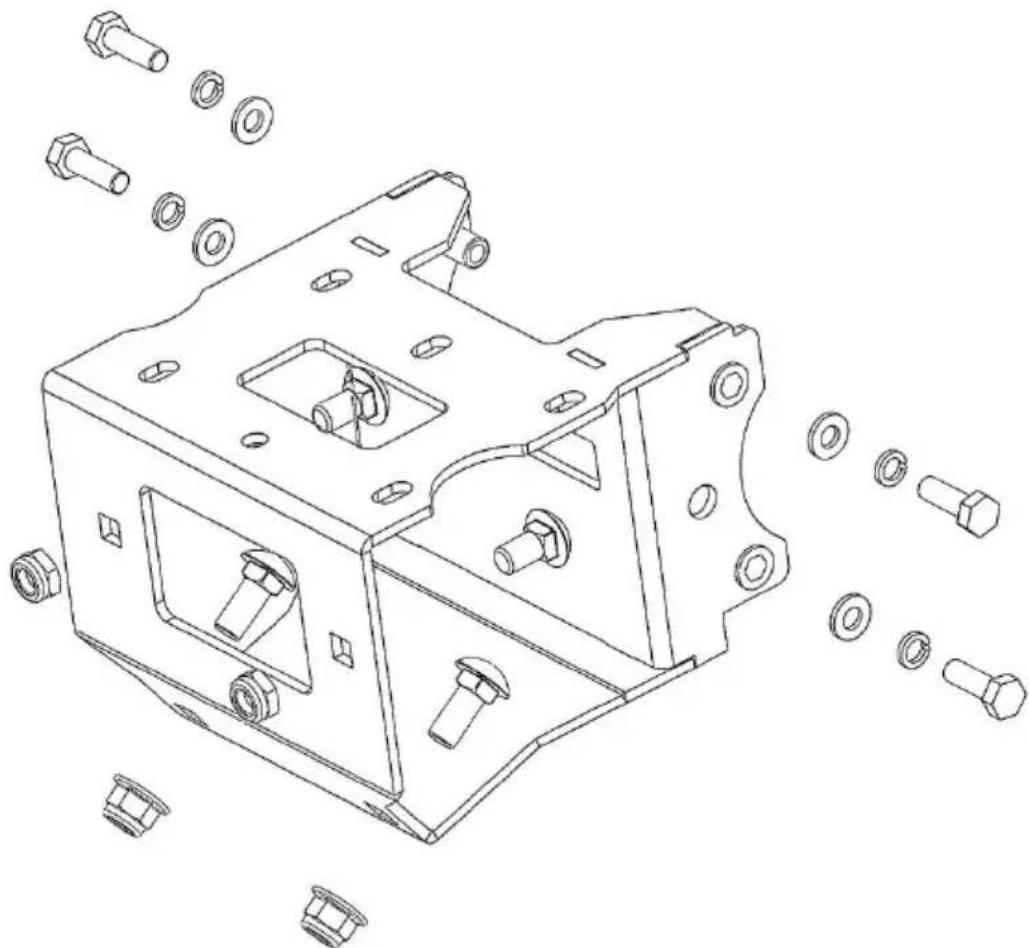

PAKETINNEHÅLL

Del	Beskrivning	ANTAL
1	VINSCHFÄSTE	1
2	M8*25 sexkantsbult	4
3	M8 bricka	4
4	M8 fjäderbricka	4
5	M10*20 vagnsbult	2
6	M10 läsmutter	2
7	M10 flänsmutter	2
8	M10*25 vagnsbult	2

INSTALLATIONSGUIDE:

1. Stäng av motorn.
2. Hitta batterifacket.
3. Koppla bort batterikablarna genom att först ta bort den negativa po följt av den positiva polen.
4. Fäst klys-/rullstyrningen (säljs separat) på fästet med M10-15 vagnsbultar och muttrar. Se figur 1 för vägledning.

ALTERNATIV: För vinschar i Warn RT/XT-serien rekommenderar vi att du anslu strömkablarna nu. Genom att avgöra om batteriet är monterat fram eller bak

säkerställer du att du använder rätt kabellängd (kortare eller längre) när du drar vinschen.

VINSCH ATT MONTERA:

1. Fäst vinschen i fästet med den medföljande hårdvaran. Obs: Se til det finns tillräckligt med utrymme för vinschkablarna. Justera kablarnas orientering för att uppnå rätt utrymme vid behov. (Kontakta vinschtillverkaren om du är osäker.)
2. Trä vinschvajern genom kabelgenomföringen.
3. Anslut kroken. (Fortsättning på baksidan.)

1. Lossa vid behov de främre borstskydden.
2. Borttagning av plast framtill:

För modellerna 550/850 XP : Ta bultarna och plasten enligt bilden i

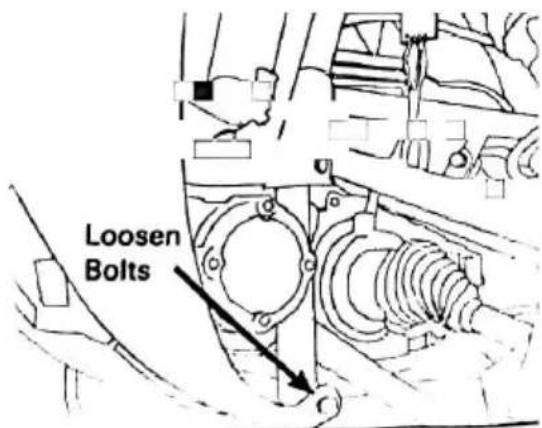

Justera metallkåpan för att skapa utrymme för vinschaggregatet.

Alternativt kan du ta bort kåpan (v

figur 3) genom att lossa den övre hårdvaran.

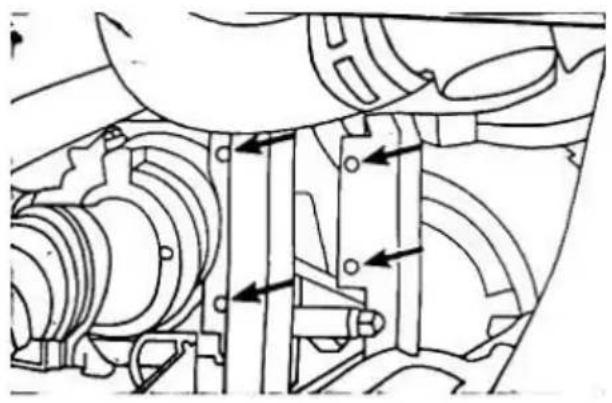

INSTALLATIONSSTEG:

1. Placera vinschenheten (inklusive vinsch, fäste och kabelhärva) enligt figur 4. För 550/850 XP-modeller, se figur 4.1, och för 400/500/800-modeller, se figur 4.2. (Obs: Figur 4 utelämnar monteringsfästet för tydlighetens skull.)
2. Fäst monteringen med de medföljande M8-skruvmejslarna.
3. Säkerställ korrekt kabeldragning genom att följa vinschtillverkarens riktlinjer.

Bild 4: Placering av vinschaggregat
