1909 - Akcesoria do wyciągarki Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt wyciągarki (akcesorium do wyciągarki)
Marka	Vevor
Model	1909
Materiał	Stal
Wymiary (Dł x Szer x Wys)	Ok. 30 x 10 x 5 cm
Waga	Ok. 2 kg
Zawartość opakowania	Uchwyt wyciągarki, śruby sześciokątne M8x25 (4), podkładki M8 (4), podkładki sprężyste M8 (4), śruby nadwozia M10x20 (2), przeciwnakrętki M10 (2), nakrętki kołnierzowe M10 (2), śruby nadwozia M10x25 (2)
Kompatybilność	Wyciągarki Warn serii RT/XT oraz inne standardowe wyciągarki
Funkcje	Bezpieczne mocowanie wyciągarki do pojazdu; integracja z rolkowym prowadnikiem liny (sprzedawanym oddzielnie)
Instalacja	Montaż na przedniej ramie pojazdu; wymaga odłączenia akumulatora przed instalacją
Bezpieczeństwo	Obowiązkowe noszenie okularów i rękawic ochronnych; przeczytaj całą instrukcję przed użyciem
Konserwacja	Regularnie sprawdzaj dokręcenie śrub; czyść i smaruj prowadnik liny
Części zamienne	Śruby, podkładki i nakrętki dostępne na zamówienie
Możliwość naprawy	Uchwyt można naprawić, wymieniając elementy mocujące
Informacje ogólne	Zaprojektowany do użytku terenowego; importowany przez Sanven Technology Ltd.

Często zadawane pytania - 1909 Vevor

Jakie narzędzia są potrzebne do instalacji uchwytu wyciągarki Vevor 1909?

Będziesz potrzebować klucza nasadowego lub płaskiego 10 mm i 8 mm, a także śrubokręta lub szczypiec do niektórych kroków. Zaleca się użycie klucza dynamometrycznego do dokręcania śrub z momentem określonym przez producenta wyciągarki.

Czy uchwyt wyciągarki Vevor 1909 jest kompatybilny z wyciągarkami innych marek niż Warn?

Tak, uchwyt jest zaprojektowany tak, aby pasował do większości standardowych wyciągarek o podobnym rozmiarze. Przed zakupem sprawdź wymiary swojej wyciągarki (rozstaw otworów montażowych).

Jak zamocować rolkowy prowadnik liny do uchwytu?

Użyj dołączonych śrub nadwozia M10x20, przeciwnakrętek M10 i nakrętek kołnierzowych M10. Włóż śruby w otwory z przodu uchwytu, umieść prowadnik liny, a następnie dokręć nakrętki. Zapoznaj się z rysunkiem 1 w instrukcji.

Jakie środki ostrożności należy podjąć przed instalacją?

Wyłącz silnik, odłącz akumulator, zaczynając od bieguna ujemnego, a następnie dodatniego. Noś zatwierdzone przez ANSI okulary ochronne i solidne rękawice robocze. Pracuj w czystym, dobrze oświetlonym miejscu i trzymaj dzieci z dala.

Czy uchwyt Vevor 1909 wymaga szczególnej konserwacji?

Regularnie sprawdzaj dokręcenie wszystkich śrub, szczególnie po pierwszych użyciach. Czyść uchwyt i prowadnik liny, aby zapobiec rdzy. W razie potrzeby smaruj rolki prowadnika liny.

Jaki jest zalecany moment dokręcania śrub M8?

Instrukcja nie podaje dokładnego momentu, ale dla śrub M8 ze stali zazwyczaj odpowiedni jest moment 20-30 Nm. Sprawdź specyfikacje producenta swojej wyciągarki.

Czy mogę zamontować uchwyt bez zdejmowania przedniego zderzaka?

To zależy od pojazdu. W przypadku niektórych modeli (550/850 XP) może być konieczne zdjęcie przedniego plastiku lub dopasowanie metalowej osłony, aby zwolnić miejsce. Postępuj zgodnie z instrukcją.

Czy uchwyt jest dostarczany z prowadnikiem liny?

Nie, rolkowy prowadnik liny jest sprzedawany osobno. Uchwyt jest kompatybilny ze standardowymi prowadnikami liny.

Jak sprawdzić, czy akumulator mojego pojazdu jest zamontowany z przodu czy z tyłu, aby wybrać długość kabla?

Otwórz maskę i zlokalizuj akumulator. Jeśli jest blisko chłodnicy, jest z przodu; jeśli za silnikiem lub w bagażniku, jest z tyłu. Instrukcja oferuje kable o różnych długościach dla każdej konfiguracji.

Co zrobić, jeśli w opakowaniu brakuje śrub lub części?

Skontaktuj się z obsługą klienta Vevor lub sprzedawcą. Zachowaj dowód dostawy i podaj model 1909. Części zamienne (śruby, podkładki) są dostępne na zamówienie.

INSTRUKCJA OBSŁUGI 1909 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą instrukcję.

Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować

obrażenia ciała lub uszkodzenie cennego mienia.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją.
   Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas montażu i użytkowania należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkohne narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo i kompletnie zmontowanego.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w niniejszej instrukcji. Rozpakuj i rozdziel wszystkie części w czystym miejscu pracy. Trzymaj małe części zamienne poza zasięgiem dzieci.

ZAWARTOŚĆ OPAKOWANIA

Część	Opis	ILOŚĆ
1	MOCOWANIE WYCIĄGARKI	1
2	Śruba sześciokątna M8*25	4
3	Podkładka M8	4
4	Podkładka sprężysta M8	4
5	Śruba samochodowa M10*20	2
6	Nakrętka zabezpieczająca M10	2
7	Nakrętka kołnierzowa M10	2
8	Śruba samochodowa M10*25	2

INSTRUKCJA INSTALACJI:

1. Wyłącz silnik.

2. Znajdź komorę baterii.

3. Odłącz kable akumulatora, najpierw odłączając zacisk ujemny, a następnie zacisk dodatni.

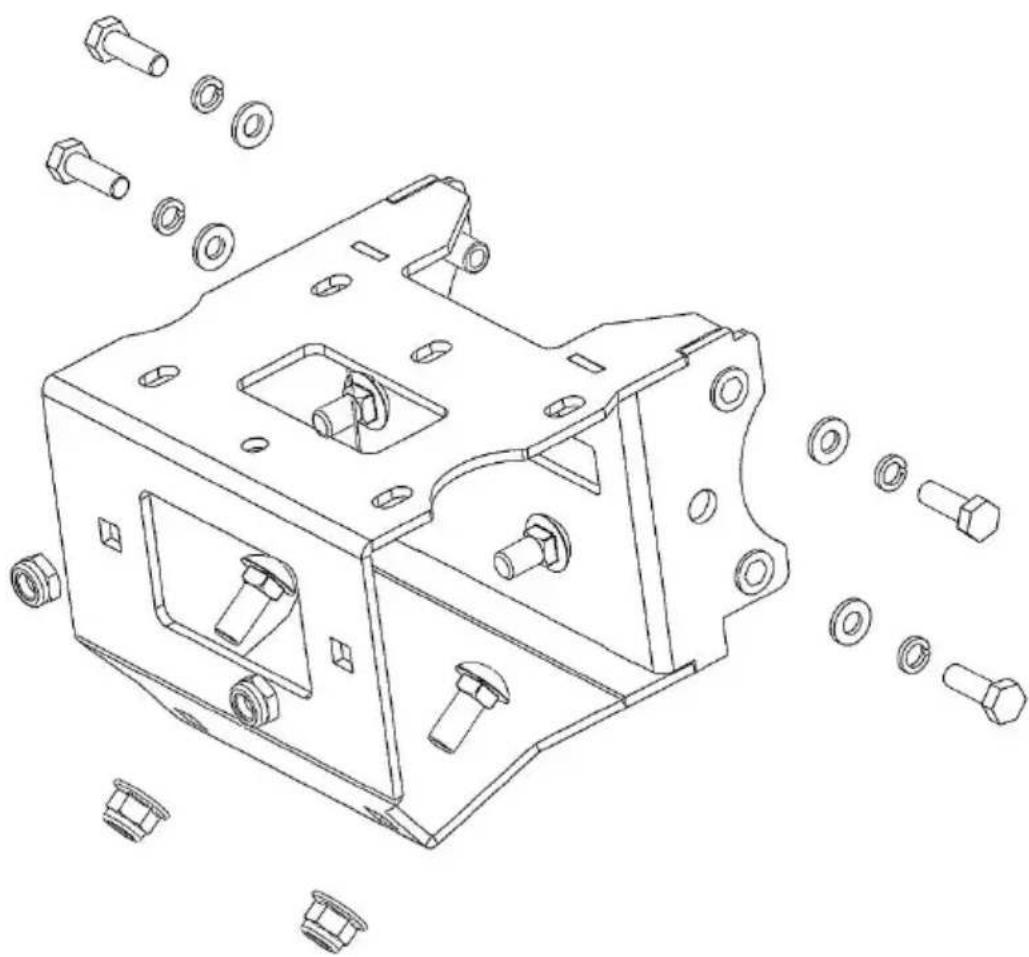

4. Zabezpiecz linę/rolkę prowadzącą (sprzedawaną oddzielnie) do mocowania za pomocą śrub i nakrętek M10-15. Wskazówki znajdują si rys. 1.

OPCJE: W przypadku wyciągarek Warn RT/XT Series zalecamy podłączenie przewodów zasilających już teraz. Określenie, czy akumulator jest zamontowany z przodu czy z tyłu, zapewni użycie odpowiedniej długości przewodu (krótszego lub dłuższego) podczas prowadzenia ich do wyciągarki.

WCIĄGARKA DO MONTAŻU:

1. Zabezpiecz wyciągarkę do uchwytu za pomocą dostarczonego sprzęt Uwaga: Upewnij się, że jest wystarczająco dużo miejsca na przewody wyciągarki. W razie potrzeby dostosuj orientację przewodów, aby uzysk odpowiedni prześwit. (W razie wątpliwości skonsultuj się z producentem wyciągarki.)
2. Przeciągnij linę wyciągarki przez prowadnicę.
3. Podłącz hak. (Ciąg dalszy na odwrocie.)

1. W razie potrzeby odłącz przednie osłony szczotek.

2. Demontaż przedniej części plastikowej:

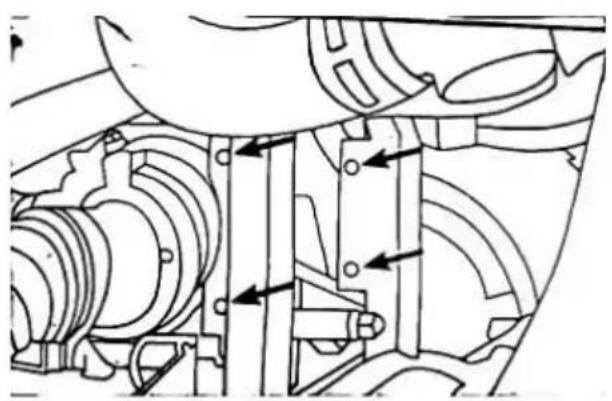

Modele 550/850 XP : Wyjmij śruby plastik, jak pokazano na rys. 2.1. Poluzuj śruby wskazane na rysunku Wyreguluj metalową osłonę, aby stworzyć miejsce na zespół wyciąga Alternatywnie możesz usunąć osłonę (pokazaną na rys. 3), odłączając gó okucia.

1. Umieść zespół wyciągarki (wliczając wciągarkę, mocowanie i prowadnicę liny) zgodnie z rysunkiem 4. W przypadku modeli 550/850 zapoznaj się z rysunkiem 4.1, a w przypadku modeli 400/500/800 zap się z rysunkiem 4.2. (Uwaga: na rysunku 4 pominięto wspornik monta w celu zapewnienia większej przejrzystości).
2. Zabezpiecz zestaw za pomocą dostarczonych śrub M8.
3. Upewnij się, że okablowanie jest prawidłowe, stosując się do wytycznych producenta wyciągarki.

Rys. 4: Umiejscowienie zespołu wyciągarki

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
