1910 - Akcesoria do wyciągarki Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Płyta montażowa do wyciągarki ATV
Marka	Vevor
Model	1910
Materiał	Wytrzymała stal
Wymiary przybliżone	30 cm (dł.) x 15 cm (szer.) x 5 cm (wys.)
Waga przybliżona	2,5 kg
Dostarczone elementy mocujące	Śruby sześciokątne z kołnierzem M8x20 (4 sztuki) i nakrętki M8 (4 sztuki)
Kompatybilność	Przeznaczony do wyciągarek ATV, montaż z przodu
Główna funkcja	Pozwala solidnie przymocować wyciągarkę do przedniego zderzaka ATV
Instalacja	Wymaga zdjęcia zderzaka, mocowania za pomocą śrub i nakrętek, wyrównania otworów montażowych
Bezpieczeństwo przed montażem	Przeczytaj dokładnie instrukcję, noś okulary ochronne ANSI i rękawice, pracuj na czystej i oświetlonej powierzchni
Bezpieczeństwo elektryczne	Odłącz akumulator (najpierw biegun ujemny) i zaciągnij hamulec postojowy
Konserwacja	Regularnie czyść kurz i zanieczyszczenia, sprawdzaj dokręcenie śrub
Czyszczenie	Użyj wilgotnej szmatki i łagodnego detergentu, unikaj agresywnych rozpuszczalników
Części zamienne	Standardowe śruby i nakrętki M8 dostępne w sklepach
Możliwość naprawy	Płyta ze stali spawanej, mało naprawialna, wymień jeśli uszkodzona
Gwarancja	Gwarancja producenta zgodnie z warunkami Vevor
Zawartość opakowania	1 płyta montażowa, 4 śruby M8x20, 4 nakrętki M8
Kraj importu	Importowane do USA przez Sanven Technology Ltd.
Przeznaczenie	Zastosowanie w quadach terenowych, montaż z przodu

Często zadawane pytania - 1910 Vevor

Czy ta płyta montażowa jest kompatybilna ze wszystkimi wyciągarkami ATV?

Jest przeznaczona do standardowych wyciągarek ATV. Sprawdź rozstaw otworów montażowych swojej wyciągarki (zazwyczaj 4 otwory) i porównaj z podłużnymi otworami płyty w celu dopasowania.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować klucza nasadowego 13 mm lub 1/2 cala do śrub M8, śrubokręta do zdjęcia zderzaka oraz ewentualnie klucza dynamometrycznego (zalecany moment: 20-25 Nm).

Czy mogę zamontować płytę bez zdejmowania zderzaka?

Nie, procedura wymaga zdjęcia przedniego zderzaka, aby uzyskać dostęp do punktów mocowania i prawidłowo wyrównać płytę.

Czy płyta jest sprzedawana z wyciągarką?

Nie, ten produkt jest wyłącznie akcesorium montażowym. Wyciągarkę należy zakupić osobno.

Jakie środki ostrożności powinienem podjąć przed rozpoczęciem?

Noś okulary ochronne ANSI i wytrzymałe rękawice. Pracuj w czystym i dobrze oświetlonym miejscu. Nie montuj, jeśli jesteś zmęczony lub pod wpływem.

Czy trzeba odłączyć akumulator ATV?

Tak, aby uniknąć zwarcia elektrycznego. Odłącz najpierw biegun ujemny, a potem dodatni.

Ile czasu zajmuje instalacja?

Zajmuje około 30 minut do 1 godziny, w zależności od doświadczenia i dostępu do zderzaka.

Czy płytę można zamontować z tyłu ATV?

Ten model jest specjalnie zaprojektowany do montażu z przodu. Do montażu z tyłu poszukaj odpowiedniej płyty.

Jak konserwować płytę?

Czyść wilgotną szmatką i łagodnym detergentem. Regularnie sprawdzaj dokręcenie śrub, zwłaszcza po pierwszych przejazdach.

Gdzie mogę znaleźć części zamienne, jeśli zgubi się śruba?

Śruby i nakrętki są standardowe M8. Można je kupić w każdym sklepie z narzędziami lub częściami samochodowymi.

INSTRUKCJA OBSŁUGI 1910 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować

obrażenia ciała lub uszkodzenie cennego mienia.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas montażu i użytkowania należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu
5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływer alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo kompletnie zmontowanego.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych r kolejnych stronach, zapoznaj się ze schematem montażu w niniejszej instrukcji. Rozpakuj i rozdziel wszystkie części w czystym miejscu prac Trzymaj małe części zamienne poza zasięgiem dzieci.

PAKIET ZAWARTOŚĆ

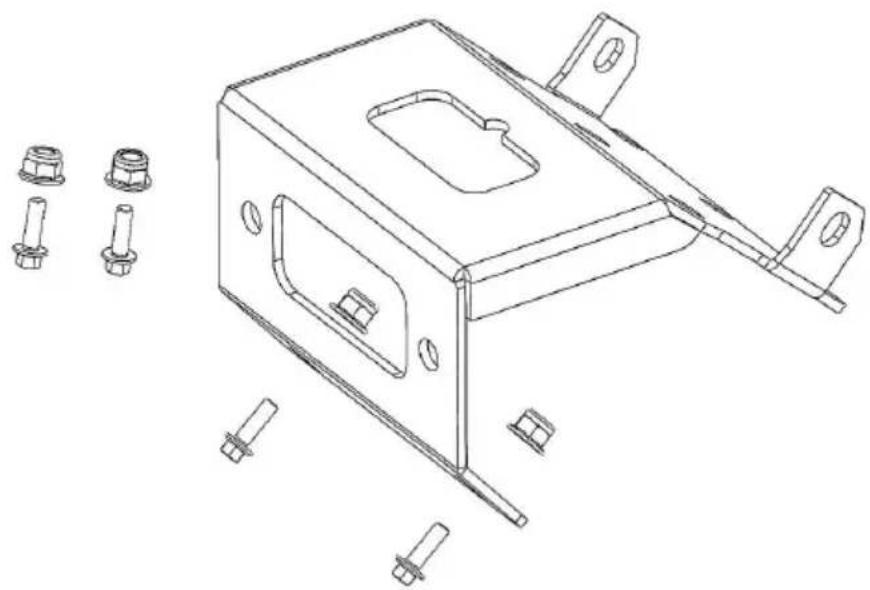

Część	Opis	ILOŚĆ
1	MOCOWANIE WYCIĄGARKI	1
2	Śruba sześciokątna kołnierzowa M8*2	4
3	Nakrętki M 8	4

1. Wyłącz pojazd i zaciągnij hamulec postojowy.
2. Znajdź komorę baterii. Odłącz kable baterii, najpierw usuwając zacis ujemny, a następnie zacisk dodatni.

INSTRUKCJE INSTALACJI:

1. Aby zdjąć lub poluzować płytę osłonową pojazdu ATV, odkręć dwie śruby znajdujące się u góry jego ściany bocznej.
2. Zderzak jest przymocowany do ramy za pomocą 8 śrub: dwie na dwie wewnątrz błotnika blisko osłony reflektora i cztery blisko mocowań

przedniego wahacza (dwie po każdej stronie). Po wykręceniu wszystkich śrub zdejmij przedni zderzak i umieść go w czystym miejscu roboczyn

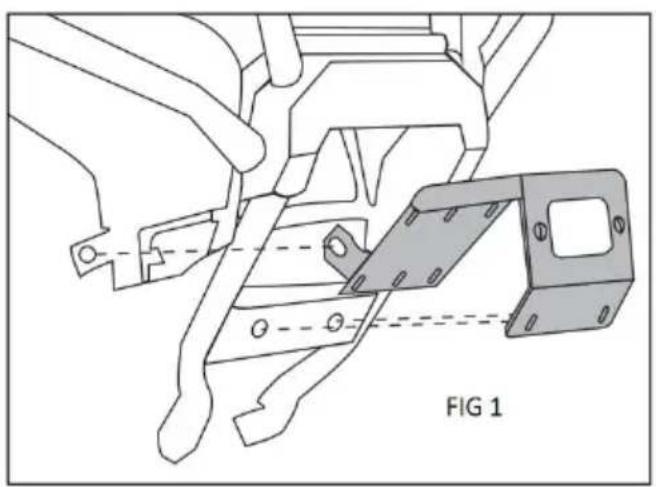

1. Umieść wspornik montażowy wyciągarki na przednim zderzaku, upewniając się, że dwa otwory montażowe pod wycięciem prowadnicy wsporniku pokrywają się z odpowiednimi otworami w dolnej przedniej części zderzaka . Następnie wyrównaj dwa tylne skrzydełkowe zaczepy montażowe na wsporniku z otworami montażowymi środkowej ramy zderzaka . (Patrz rys. 1 i 2.)
2. Przymocuj przód płyty montażowej wyciągarki do zderzaka, wkładają śrubę sześciokątną z kołnierzem i nakrętkę zabezpieczającą z kołnierze przez wyrównane otwory i dokręcając je.

Uwaga: W zależności od modelu wyciągarki może być konieczne zamontowanie śrub kołnierzowych w odwrotnej kolejności, przy czym nakrętka zabezpieczająca powinna znajdować się po zewnętrznej stronie zespołu.

1. Za pomocą dołączonych elementów montażowych przymocuj prowadnicę rolkową do przedniej części uchwytu montażowego wyciągarki.

2. Obróć wyciągarkę tak, aby jej otwory montażowe były skierowane domóry, a następnie wsu ń ją do wspornika od dołu. Upewnij się, że lir wyciągarki wychodzi od dołu (strona skierowana w stronę wspornika montażowego). (Patrz Rysunek 3.) Wyrównaj odpowiednie otwory montażowe i zamocuj wyciągarkę za pomocą dostarczonego sprzętu.

3. Ponownie przymocuj zderzak do ramy ATV. Tymczasowo przymocuj górne śruby mocujące, nie dokręcając ich całkowicie. Sprawdź, czy skrzydełkowe zaczepy mocujące na uchwycie są wyrównane z odpowiednimi otworami w zderzaku i ramie. Użyj oryginalnych śrub, ab zamocować zaczepy na miejscu.

4. Ponownie zainstaluj resztę oryginalnego sprzętu, aby solidnie przymocować przedni zderzak do ATV. Gdy wszystko będzie na swoim miejscu, dokręć wszystkie elementy mocujące.

producenta wyciągarki, aby prawidłowo podłączyć wyciągarkę do układ elektrycznego pojazdu ATV.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
