Produkttyp	Montagehalterung für ATV-Seilwinde
Marke	Vevor
Modell	1910
Material	Robuster Stahl
Ungefähre Maße	30 cm (L) x 15 cm (B) x 5 cm (H)
Ungefähres Gewicht	2,5 kg
Mitgelieferte Befestigungen	Flansch-Sechskantschrauben M8x20 (4 Stück) und M8-Muttern (4 Stück)
Kompatibilität	Konzipiert für ATV-Seilwinden, Frontmontage
Hauptfunktion	Ermöglicht die sichere Befestigung einer Seilwinde an der vorderen Stoßstange eines ATV
Installation	Erfordert Ausbau der Stoßstange, Befestigung mit Schrauben und Muttern, Ausrichten der Montagelöcher
Sicherheit vor der Montage	Die Anleitung vollständig lesen, ANSI-Schutzbrille und Handschuhe tragen, auf sauberer und beleuchteter Fläche arbeiten
Elektrische Sicherheit	Batterie abklemmen (zuerst Minuspol) und Feststellbremse anziehen
Wartung	Regelmäßig Staub und Schmutz entfernen, Schraubenanzug prüfen
Reinigung	Feuchtes Tuch und mildes Reinigungsmittel verwenden, aggressive Lösungsmittel vermeiden
Ersatzteile	Standard-M8-Schrauben und -Muttern im Handel erhältlich
Reparierbarkeit	Halterung aus geschweißtem Stahl, kaum reparierbar, bei Beschädigung ersetzen
Garantie	Herstellergarantie gemäß Vevor-Bedingungen
Verpackungsinhalt	1 Seilwindenhalterung, 4 Schrauben M8x20, 4 Muttern M8
Importland	Importiert in die USA von Sanven Technology Ltd.
Verwendungszweck	Einsatz auf Gelände-ATV, Frontmontage

Häufig gestellte Fragen - 1910 Vevor

Ist diese Seilwindenhalterung mit allen ATV-Seilwinden kompatibel?

Sie ist für Standard-ATV-Seilwinden konzipiert. Überprüfen Sie den Lochabstand der Befestigungslöcher Ihrer Seilwinde (normalerweise 4 Löcher) und vergleichen Sie diese mit den Langlöchern der Halterung zur Anpassung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen 13-mm- oder 1/2-Zoll-Steckschlüssel für die M8-Schrauben, einen Schraubendreher zum Ausbau der Stoßstange und ggf. einen Drehmomentschlüssel (empfohlenes Drehmoment: 20-25 Nm).

Kann ich die Halterung ohne Ausbau der Stoßstange installieren?

Nein, das Verfahren erfordert den Ausbau der vorderen Stoßstange, um an die Befestigungspunkte zu gelangen und die Halterung richtig auszurichten.

Wird die Halterung mit der Seilwinde verkauft?

Nein, dieses Produkt ist nur ein Montagezubehör. Die Seilwinde muss separat erworben werden.

Welche Sicherheitsvorkehrungen muss ich vor Beginn treffen?

Tragen Sie eine ANSI-Schutzbrille und robuste Handschuhe. Arbeiten Sie in einem sauberen und gut beleuchteten Bereich. Nicht montieren, wenn Sie müde sind oder unter Einfluss stehen.

Muss die ATV-Batterie abgeklemmt werden?

Ja, um elektrische Kurzschlüsse zu vermeiden. Klemmen Sie zuerst den Minuspol ab, dann den Pluspol.

Wie lange dauert die Installation?

Rechnen Sie mit etwa 30 Minuten bis 1 Stunde, je nach Erfahrung und Zugang zur Stoßstange.

Kann die Halterung an der Rückseite des ATV montiert werden?

Dieses Modell ist speziell für die Frontmontage konzipiert. Für eine Heckmontage suchen Sie nach einer geeigneten Halterung.

Wie pflege ich die Halterung?

Reinigen Sie sie mit einem feuchten Tuch und einem milden Reinigungsmittel. Überprüfen Sie regelmäßig den Schraubenanzug, besonders nach den ersten Fahrten.

Wo finde ich Ersatzteile, wenn eine Schraube verloren geht?

Die Schrauben und Muttern sind Standard M8. Sie können sie in jedem Baumarkt oder Autoteilegeschäft kaufen.

BEDIENUNGSANLEITUNG 1910 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie dieses Handbuch vollständig durch, bevor Sie dieses Produkt bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Verletzungen oder Sachschäden führen.

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage und Verwendung eine ANSI-gepri Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montageplan dieser Anleitung. Packen Sie alle Tö einem sauberen Arbeitsplatz aus und trennen Sie sie voneinander.
   Bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

PAKET INHALT

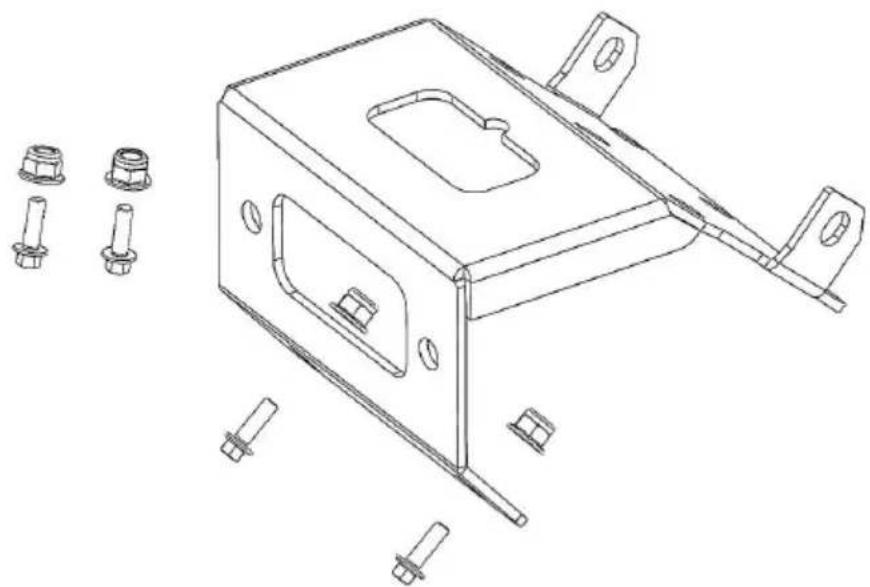

Teil	Beschreibung	MENGE
1	Seilwindenhalterung	1
2	M8*20 Sechskantschraube mit Flansc	4
3	M 8 Muttern	4

1. Schalten Sie das Fahrzeug aus und ziehen Sie die Feststellbremse
2. Suchen Sie das Batteriefach. Trennen Sie die Batteriekabel, indem zuerst den Minuspol und dann den Pluspol entfernen.

INSTALLATIONSANWEISUNGEN:

1. Um den Unterfahrschutz des ATVs zu entfernen oder zu lösen, lös die beiden Schrauben oben an der Seitenwand.

2. Die Stoßstange ist mit acht Schrauben am Rahmen befestigt: zwei zwei im Kotflügel in der Nähe des Scheinwerfergehäuses und vier in Nähe der vorderen Querlenkerhalterungen (zwei auf jeder Seite). Sobal- alle Schrauben entfernt sind, nehmen Sie die vordere Stoßstange ab legen Sie sie an einen sauberen Arbeitsplatz.

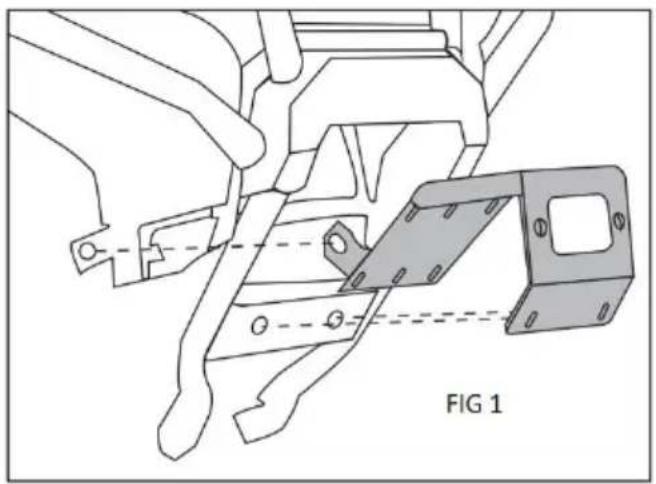

3. Setzen Sie die Windenhalterung auf die vordere Stoßstange. Achter dabei darauf, dass die beiden Befestigungslöcher unter der Seilführungsöffnung der Halterung mit den entsprechenden Löchern an der unteren Vorderseite der Stoßstange übereinstimmen . Richten Sie anschließend die beiden hinteren Befestigungslaschen der Halterung an den Befestigungslöchern im mittleren Rahmen der Stoßstange aus . (Siehe Abb. 1 und 2.)

4. Befestigen Sie die Vorderseite der Windenmontageplatte an der

Stoßstange, indem Sie eine Sechskantschraube mit Flansch und eine Sicherungsmutter mit Flansch durch die ausgerichteten Löcher stecken und festziehen.

Hinweis: Je nach Windenmodell müssen die Flanschschrauben möglicherweise umgekehrt eingebaut werden, sodass sich die Kontermutter an der Außenseite der Baugruppe befindet.

1. Befestigen Sie die Rollenführung mit den mitgelieferten Teilen an d Vorderseite der Windenhalterung.
2. Drehen Sie die Winde so, dass die Befestigungslöcher nach oben zeigen, und schieben Sie sie anschließend von unten in die Halterung Achten Sie darauf, dass das Windenseil unten (der der Halterung zugewandten Seite) herauskommt. (Siehe Abbildung 3.) Richten Sie die entsprechenden Befestigungslöcher aus und befestigen Sie die Winde mit den mitgelieferten Befestigungselementen.
3. Befestigen Sie die Stoßfängereinheit wieder am ATV-Rahmen. Ziehen Sie die oberen Befestigungsschrauben provisorisch an, ohne sie vollständig festzuziehen. Achten Sie darauf, dass die geflügelten Befestigungslaschen an der Halterung mit den entsprechenden Löchern an Stoßfänger und Rahmen übereinstimmen. Befestigen Sie die Laschen mit den Originalschrauben.
4. Bringen Sie die restlichen Originalteile wieder an, um die Frontstoßstange fest am ATV zu befestigen. Sobald alles an Ort und ist, ziehen Sie alle Befestigungselemente fest.

Verdrahtungsanleitung des Windenherstellers, um die Winde richtig an elektrische System des ATV anzuschließen.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
