1910 - Accessorio per verricello Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Staffa di montaggio per verricello ATV
Marca	Vevor
Modello	1910
Materiale	Acciaio robusto
Dimensioni approssimative	30 cm (L) x 15 cm (l) x 5 cm (h)
Peso approssimativo	2,5 kg
Fissaggi forniti	Bulloni esagonali a flangia M8x20 (4 pezzi) e dadi M8 (4 pezzi)
Compatibilità	Progettato per verricelli ATV, montaggio anteriore
Funzione principale	Consente di fissare saldamente un verricello al paraurti anteriore di un ATV
Installazione	Richiede la rimozione del paraurti, fissaggio con bulloni e dadi, allineamento dei fori di montaggio
Sicurezza prima del montaggio	Leggere completamente il manuale, indossare occhiali ANSI e guanti, lavorare su superficie pulita e illuminata
Sicurezza elettrica	Scollegare la batteria (morsetto negativo per primo) e tirare il freno di stazionamento
Manutenzione	Pulire regolarmente polvere e detriti, controllare il serraggio dei bulloni
Pulizia	Usare un panno umido e un detergente delicato, evitare solventi aggressivi
Pezzi di ricambio	Bulloni e dadi standard M8 disponibili in commercio
Riparabilità	Staffa in acciaio saldata, poco riparabile, sostituire se danneggiata
Garanzia	Garanzia del produttore secondo condizioni Vevor
Contenuto della confezione	1 staffa per verricello, 4 bulloni M8x20, 4 dadi M8
Paese di importazione	Importato negli Stati Uniti da Sanven Technology Ltd.
Utilizzo previsto	Utilizzo su ATV fuoristrada, montaggio anteriore

Domande frequenti - 1910 Vevor

Questa staffa per verricello è compatibile con tutti i verricelli ATV?

È progettata per verricelli ATV standard. Controllare l'interasse dei fori di fissaggio del verricello (solitamente 4 fori) e confrontare con i fori ovali della staffa per l'adattamento.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una chiave a bussola da 13 mm o 1/2 pollice per i bulloni M8, di un cacciavite per rimuovere il paraurti, e eventualmente di una chiave dinamometrica (coppia consigliata: 20-25 Nm).

Posso installare la staffa senza rimuovere il paraurti?

No, la procedura richiede di rimuovere il paraurti anteriore per accedere ai punti di fissaggio e allineare correttamente la staffa.

La staffa è venduta con il verricello?

No, questo prodotto è solo un accessorio di montaggio. Il verricello deve essere acquistato separatamente.

Quali precauzioni di sicurezza devo prendere prima di iniziare?

Indossare occhiali di sicurezza ANSI e guanti robusti. Lavorare in una zona pulita e ben illuminata. Non montare se stanchi o sotto l'effetto di sostanze.

È necessario scollegare la batteria dell'ATV?

Sì, per evitare cortocircuiti elettrici. Scollegare prima il morsetto negativo, poi quello positivo.

Quanto tempo richiede l'installazione?

Calcolare circa 30 minuti a 1 ora a seconda dell'esperienza e dell'accesso al paraurti.

La staffa può essere montata sul retro dell'ATV?

Questo modello è specificamente progettato per il montaggio anteriore. Per un montaggio posteriore, cercare una staffa adatta.

Come mantenere la staffa?

Pulirla con un panno umido e un detergente delicato. Controllare regolarmente il serraggio dei bulloni, specialmente dopo i primi viaggi.

Dove posso trovare pezzi di ricambio se un bullone viene perso?

I bulloni e i dadi sono standard M8. È possibile acquistarli in qualsiasi ferramenta o negozio di ricambi auto.

MANUALE UTENTE 1910 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tur istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in i di aggiornamenti tecnologici o software relativi al nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTENZA: Leggere attentamente e comprendere l'intero manuale prima di utilizzare o effettuare la manutenzione del prodotto. La mancata osservanza di queste avvertenze e

istruzioni può causare lesioni personali o danni a beni di valore.

1. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggi improprio può comportare pericoli.
2. Indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti durante il montaggio e l'uso.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (farmaci.
6. Le capacità del prodotto si applicano solo al prodotto correttamente completamente assemblato.
7. Per ulteriori informazioni sui componenti elencati nelle pagine segue fare riferimento allo schema di montaggio di questo manuale. Disimbal e separare tutti i componenti in un'area di lavoro pulita. Tenere i pic pezzi di ricambio fuori dalla portata dei bambini.

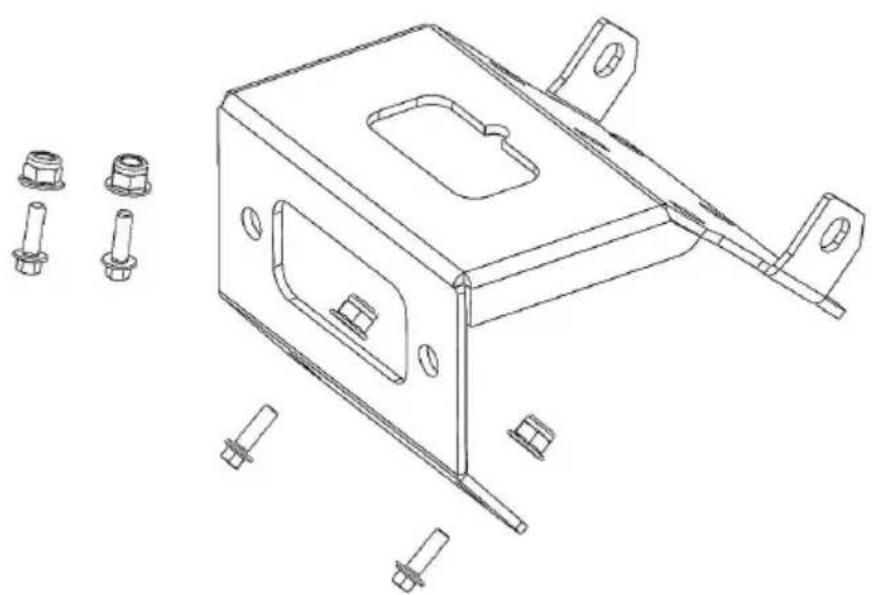

PACCHETTO CONTENUTO

Parte	Descrizione	QUANTITÀ
1	SUPPORTO PER VERRICELLO	1
2	Bullone esagonale flangiato M8*20	4
3	M 8	4

PRIMA DELL'INSTALLAZIONE:

1. Spegnere il veicolo e inserire il freno di stazionamento.
2. Individuare il vano batteria. Scollegare i cavi della batteria rimuover prima il terminale negativo, seguito da quello positivo.

ISTRUZIONI PER L'INSTALLAZIONE:

1. Per rimuovere o allentare la piastra paramotore dell'ATV, svitare i bulloni situati nella parte superiore della parete laterale.
2. Il paraurti è fissato al telaio con 8 bulloni: due nella parte superiore all'interno del parafango, vicino al faro anteriore, e quattro vicino ai s' del braccio della sospensione anteriore (due per lato). Una volta rimos tutti i bulloni, smontare il paraurti anteriore e posizionarlo in un'area o lavoro pulita.

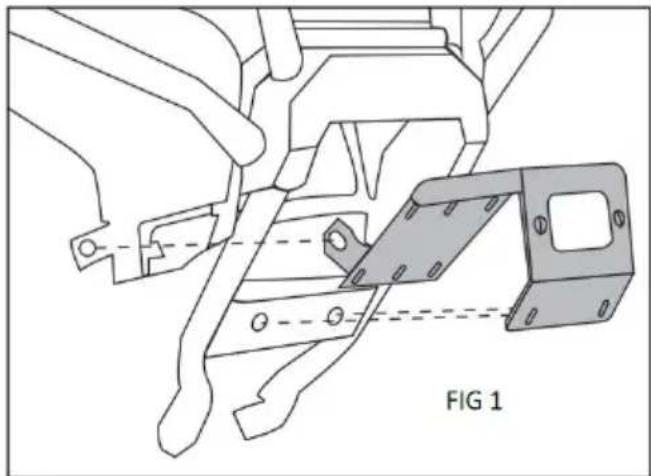

3. Posizionare la staffa di montaggio del verricello sul paraurti anterior assicurandosi che i due fori di montaggio sotto il foro passacavo sulla staffa siano allineati con i fori corrispondenti nella parte anteriore infer del paraurti . Quindi, allineare le due linguette di montaggio posteriori alette sulla staffa con i fori di fissaggio del telaio centrale del paraur Fig. 1 e 2.)
4. Fissare la parte anteriore della piastra di montaggio del verricello a paraurti inserendo un bullone esagonale flangiato e un dado di blocca flangiato attraverso i fori allineati e serrandoli.

Nota: a seconda del modello di verricello, potrebbe essere necessario

installare i bulloni flangiati al contrario, con il dado di bloccaggio posizionato sul lato esterno del gruppo.

1. Fissare il passacavo a rulli alla parte anteriore della staffa di montaggio del verricello utilizzando la ferramenta in dotazione.

2. Ruotare il verricello in modo che i fori di montaggio siano rivolti verso l'alto, quindi inserirlo nella staffa dal basso. Assicurarsi che il cavo del verricello esca dal basso (il lato rivolto verso la staffa di montaggio). (Fare riferimento alla Figura 3.) Allineare i fori di montaggio appropriati e fissare il verricello utilizzando la ferramenta fornita.

3. Rimontare il paraurti al telaio dell'ATV. Fissare temporaneamente i bulloni di montaggio superiori senza stringerli completamente. Verificare che le linguette di montaggio ad alette sulla staffa siano allineate con i fori corrispondenti sul paraurti e sul telaio. Utilizzare i bulloni originali per fissare le linguette in posizione.

4. Reinstallare il resto della bulloneria originale per fissare saldamente il paraurti anteriore al quad. Una volta che tutto è in posizione, stringere tutti i dispositivi di fissaggio.

5. Seguire la guida al cablaggio del produttore del verricello per collegare correttamente il verricello all'impianto elettrico dell'ATV.
