Type de produit	Support de montage pour treuil de VTT
Marque	Vevor
Modèle	1910
Matériau	Acier robuste
Dimensions approximatives	30 cm (L) x 15 cm (l) x 5 cm (h)
Poids approximatif	2,5 kg
Fixations fournies	Boulons hexagonaux à bride M8x20 (4 pièces) et écrous M8 (4 pièces)
Compatibilité	Conçu pour treuils de VTT, montage avant
Fonction principale	Permet de fixer solidement un treuil sur le pare-chocs avant d’un VTT
Installation	Nécessite dépose du pare-chocs, fixation par boulons et écrous, alignement des trous de montage
Sécurité avant montage	Lire intégralement la notice, porter lunettes ANSI et gants, travailler sur surface propre et éclairée
Sécurité électrique	Débrancher la batterie (borne négative en premier) et serrer le frein de stationnement
Entretien	Nettoyer régulièrement la poussière et les débris, vérifier le serrage des boulons
Nettoyage	Utiliser un chiffon humide et un détergent doux, éviter les solvants agressifs
Pièces détachées	Boulons et écrous standards M8 disponibles dans le commerce
Réparabilité	Support en acier soudé, peu réparable, remplacer si endommagé
Garantie	Garantie constructeur selon conditions Vevor
Contenu de l'emballage	1 support de treuil, 4 boulons M8x20, 4 écrous M8
Pays d’importation	Importé aux États-Unis par Sanven Technology Ltd.
Utilisation prévue	Usage sur VTT tout-terrain, montage avant

FOIRE AUX QUESTIONS - 1910 Vevor

Ce support de treuil est-il compatible avec tous les treuils de VTT ?

Il est conçu pour les treuils de VTT standards. Vérifiez l’entraxe des trous de fixation de votre treuil (généralement 4 trous) et comparez avec les trous oblongs du support pour ajustement.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’une clé à douille de 13 mm ou 1/2 pouce pour les boulons M8, d’un tournevis pour déposer le pare-chocs, et éventuellement d’une clé dynamométrique (couple recommandé : 20-25 Nm).

Puis-je installer le support sans retirer le pare-chocs ?

Non, la procédure nécessite de déposer le pare-chocs avant pour accéder aux points de fixation et aligner correctement le support.

Le support est-il vendu avec son treuil ?

Non, ce produit est un accessoire de montage uniquement. Le treuil doit être acheté séparément.

Quelles précautions de sécurité dois-je prendre avant de commencer ?

Portez des lunettes de sécurité ANSI et des gants robustes. Travaillez dans une zone propre et bien éclairée. Ne pas monter si fatigué ou sous influence.

Faut-il débrancher la batterie du VTT ?

Oui, pour éviter tout court-circuit électrique. Débranchez d’abord la borne négative, puis la borne positive.

Combien de temps prend l’installation ?

Comptez environ 30 minutes à 1 heure selon votre expérience et l’accès au pare-chocs.

Le support peut-il être monté à l’arrière du VTT ?

Ce modèle est spécifiquement conçu pour le montage avant. Pour un montage arrière, cherchez un support adapté.

Comment entretenir le support ?

Nettoyez-le avec un chiffon humide et un détergent doux. Vérifiez régulièrement le serrage des boulons, surtout après les premiers trajets.

Où puis-je trouver des pièces de rechange si un boulon est perdu ?

Les boulons et écrous sont des standards M8. Vous pouvez les acheter dans toute quincaillerie ou magasin de pièces auto.

MODE D'EMPLOI 1910 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrale du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Veuillez lire attentivement et comprendre l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions

peut entraîner des blessures corporelles ou des dommages matériels.

1. Assemblez uniquement en suivant ces instructions. Un assemblage incorrect peut entraîner des dangers.

2. Portez des lunettes de sécurité approuvées ANSI et des gants de robustes pendant l'assemblage et l' utilisation.

3. Gardez la zone de montage propre et bien éclairée.

4. Gardez les spectateurs hors de la zone pendant le montage.

5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influér l'alcool, de drogues ou de médicaments.

6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.

7. Pour plus d'informations sur les pièces listées dans les pages suiv veuillez vous référer au schéma d'assemblage de ce manuel. Déballez séparez toutes les pièces dans un espace de travail propre. Veuillez conserver les petites pièces hors de portée des enfants.

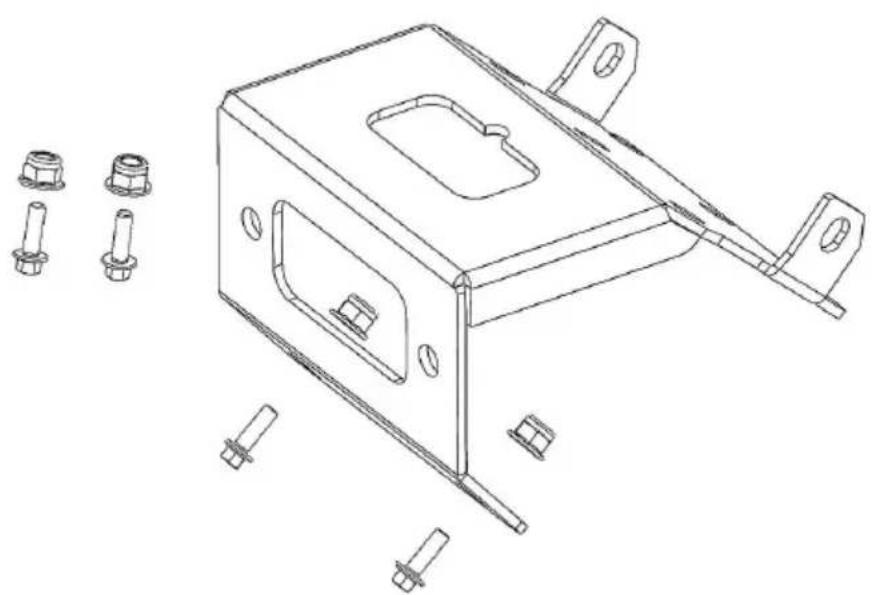

EMBALLER CONTENU

Partie	Description	Qté
1	SUPPORT DE TREUIL	1
2	Boulon hexagonal à bride M8*20	4
3	écrous M 8	4

1. Éteignez le véhicule et serrez le frein de stationnement.
2. Repérez le compartiment de la batterie. Débranchez les câbles de batterie en retirant d'abord la borne négative, puis la borne positive.

INSTRUCTIONS D'INSTALLATION :

1. Pour retirer ou desserrer la plaque de protection du VTT, dévissez deux boulons situés en haut de sa paroi latérale.
2. Le pare-chocs est fixé au cadre par huit boulons : deux en haut, l'intérieur de l'aile, près du bloc optique, et quatre près des supports bras de suspension avant (deux de chaque côté). Une fois tous les boulons retirés, retirez le pare-chocs avant et placez-le dans un espace travail propre.

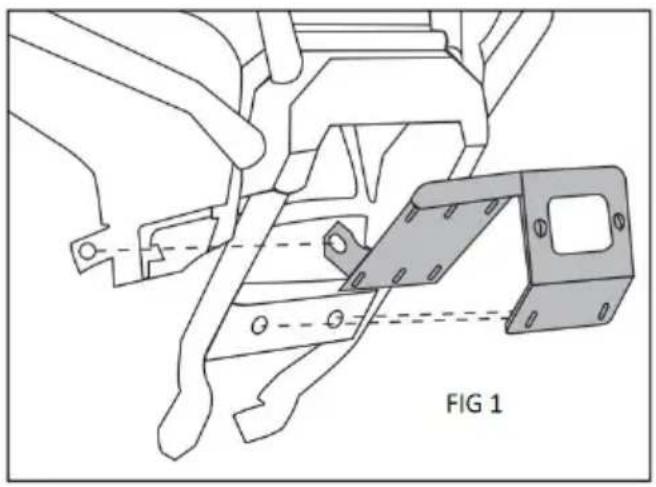

3. Placez le support de montage du treuil sur le pare-chocs avant, e veillant à ce que les deux trous de fixation situés sous la découpe guide-câble du support soient alignés avec les trous correspondants si à l'avant inférieur du pare-chocs . Alignez ensuite les deux languettes fixation arrière du support avec les trous de fixation du cadre central pare-chocs . (Voir figures 1 et 2.)
   4.Fixez l'avant de la plaque de montage du treuil au pare-chocs en insérant un boulon hexagonal à bride et un contre-écrou à bride dans trous alignés et en les serrant.

Remarque : selon le modèle de treuil, les boulons à bride peuvent c

être installés à l'envers, avec le contre-écrou positionné sur le côté extérieur de l'assemblage.

5.Fixez le guide-câble à rouleau à l'avant du support de montage du à l'aide du matériel fourni.
6. Tournez le treuil de manière à ce que ses trous de fixation soier orientés vers le haut, puis glissez-le dans le support par le bas.

Assurez-vous que le câble du treuil sort par le bas (côté face au su fixation). (Voir la figure 3.) Alignez les trous de fixation appropriés et treuil à l'aide du matériel fourni.

1. Refixez le pare-chocs au cadre du VTT. Fixez temporairement les boulons de fixation supérieurs sans les serrer complètement. Vérifiez c les pattes de fixation du support sont alignées avec les trous correspondants du pare-chocs et du cadre. Utilisez les boulons d'origine pour fixer les pattes.
2. Réinstallez le reste du matériel d'origine pour fixer solidement le pare-chocs avant au VTT. Une fois tout en place, serrez toutes les fixations.
3. Suivez le guide de câblage du fabricant du treuil pour connecter correctement le treuil au système électrique du VTT .

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
