1910 - Accesorio para cabrestante Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de montaje para cabrestante de ATV
Marca	Vevor
Modelo	1910
Material	Acero robusto
Dimensiones aproximadas	30 cm (L) x 15 cm (An) x 5 cm (Al)
Peso aproximado	2,5 kg
Fijaciones incluidas	Pernos hexagonales con brida M8x20 (4 unidades) y tuercas M8 (4 unidades)
Compatibilidad	Diseñado para cabrestantes de ATV, montaje delantero
Función principal	Permite fijar firmemente un cabrestante en el parachoques delantero de un ATV
Instalación	Requiere retirar el parachoques, fijar con pernos y tuercas, alinear los orificios de montaje
Seguridad antes del montaje	Leer completamente el manual, usar gafas ANSI y guantes, trabajar en una superficie limpia y bien iluminada
Seguridad eléctrica	Desconectar la batería (borne negativo primero) y apretar el freno de estacionamiento
Mantenimiento	Limpiar regularmente el polvo y los residuos, verificar el apriete de los pernos
Limpieza	Usar un paño húmedo y un detergente suave, evitar disolventes agresivos
Piezas de repuesto	Pernos y tuercas estándar M8 disponibles comercialmente
Reparabilidad	Soporte de acero soldado, poco reparable, reemplazar si está dañado
Garantía	Garantía del fabricante según condiciones de Vevor
Contenido del embalaje	1 soporte de cabrestante, 4 pernos M8x20, 4 tuercas M8
País de importación	Importado a los Estados Unidos por Sanven Technology Ltd.
Uso previsto	Uso en ATV todoterreno, montaje delantero

Preguntas frecuentes - 1910 Vevor

¿Este soporte de cabrestante es compatible con todos los cabrestantes de ATV?

Está diseñado para cabrestantes de ATV estándar. Verifique la distancia entre centros de los orificios de fijación de su cabrestante (generalmente 4 orificios) y compárela con los orificios alargados del soporte para ajustarlo.

¿Qué herramientas se necesitan para la instalación?

Necesitará una llave de vaso de 13 mm o 1/2 pulgada para los pernos M8, un destornillador para retirar el parachoques, y posiblemente una llave dinamométrica (par recomendado: 20-25 Nm).

¿Puedo instalar el soporte sin retirar el parachoques?

No, el procedimiento requiere retirar el parachoques delantero para acceder a los puntos de fijación y alinear correctamente el soporte.

¿El soporte se vende con su cabrestante?

No, este producto es solo un accesorio de montaje. El cabrestante debe comprarse por separado.

¿Qué precauciones de seguridad debo tomar antes de comenzar?

Use gafas de seguridad ANSI y guantes resistentes. Trabaje en un área limpia y bien iluminada. No monte si está cansado o bajo la influencia.

¿Es necesario desconectar la batería del ATV?

Sí, para evitar cualquier cortocircuito eléctrico. Desconecte primero el borne negativo, luego el positivo.

¿Cuánto tiempo lleva la instalación?

Calcule aproximadamente de 30 minutos a 1 hora según su experiencia y el acceso al parachoques.

¿Se puede montar el soporte en la parte trasera del ATV?

Este modelo está diseñado específicamente para el montaje delantero. Para un montaje trasero, busque un soporte adecuado.

¿Cómo mantener el soporte?

Límpielo con un paño húmedo y un detergente suave. Verifique regularmente el apriete de los pernos, especialmente después de los primeros recorridos.

¿Dónde puedo encontrar piezas de repuesto si se pierde un perno?

Los pernos y tuercas son estándar M8. Puede comprarlos en cualquier ferretería o tienda de piezas de automóvil.

MANUAL DE USUARIO 1910 Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto depen del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

MEDIDAS DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea y comprenda completamente este manua antes de operar o realizar tareas de mantenimiento en este producto. El incumplimiento de estas advertencias e

instrucciones puede causar lesiones personales o daños a bienes valiosos.

1. Ensamble únicamente según estas instrucciones. Un montaje incorre puede causar peligros.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje y el uso.
3. Mantenga el área de montaje limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje cuando esté cansado o bajo la influencia de alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de manera correcta y completa.
7. Para obtener más información sobre las piezas que se listan en l páginas siguientes, consulte el diagrama de montaje de este manual. Desembale y separe todas las piezas en un área de trabajo limpia. Mantenga las piezas de repuesto pequeñas fuera del alcance de los

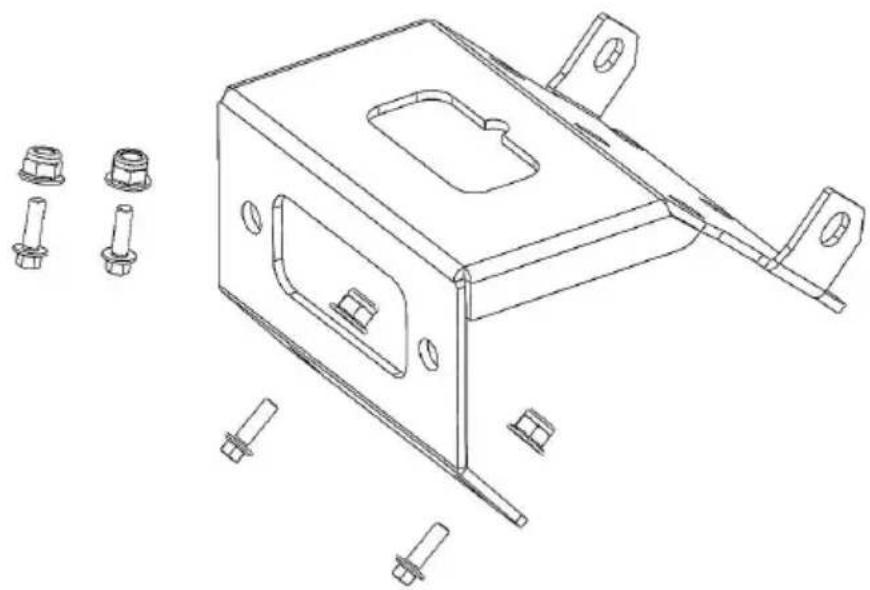

PAQUETE CONTENIDO

Parte	Descripción	CANTIDAD
1	SOPORTE DE CABRESTANTE	1
2	Perno hexagonal con brida M8*20	4
3	M 8	4

ANTES DE LA INSTALACIÓN:

1. Apague el vehículo y accione el freno de estacionamiento.
2. Localice el compartimento de la batería. Desconecte los cables de batería quitando primero el terminal negativo y luego el positivo.

INSTRUCCIONES DE INSTALACIÓN:

1. Para quitar o aflojar la placa protectora del ATV, afloje los dos publicados en la parte superior de su pared lateral.

2. El parachoques se fija al chasis con 8 pernos: dos en la parte s dos dentro del guardabarros, cerca del faro, y cuatro cerca de los su del brazo de la suspensión delantera (dos a cada lado). Una vez re todos los pernos, retire el parachoques delantero y colóquelo en un a de trabajo limpia.

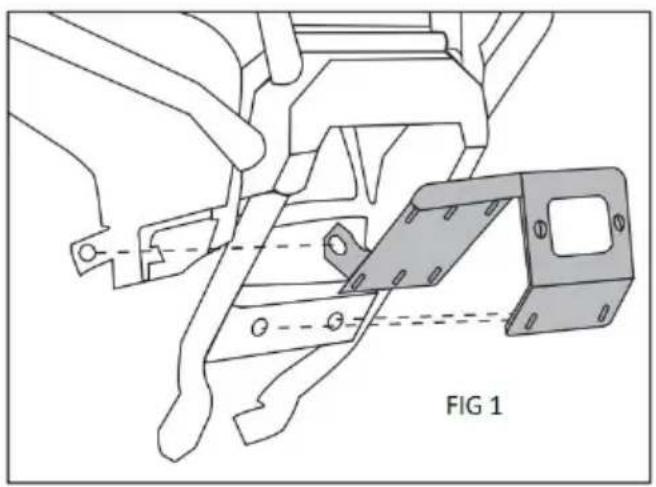

3. Coloque el soporte de montaje del cabrestante en el parachoques delantero, asegurándose de que los dos orificios de montaje debajo de recorte del guíacabos del soporte coincidan con los orificios correspondientes en la parte frontal inferior del parachoques . A continuación, alinee las dos pestañas de montaje traseras del soporte los orificios de fijación del marco central del parachoques . (Consulte figuras 1 y 2).

4. Fije la parte delantera de la placa de montaje del cabrestante al parachoques insertando un perno hexagonal con brida y una tuerca de

seguridad con brida a través de los orificios alineados y apretándolos. Nota: Dependiendo del modelo del cabrestante, es posible que sea necesario instalar los pernos con brida en sentido inverso, con la tue seguridad colocada en el lado exterior del conjunto.

1. Fije el rodillo guía a la parte delantera del soporte de montaje de cabrestante usando los herrajes incluidos.
2. Gire el cabrestante de modo que los orificios de montaje queden arriba y deslícelo en el soporte desde abajo. Asegúrese de que el c cabrestante salga por la parte inferior (el lado que mira hacia el sop montaje). (Consulte la Figura 3). Alinee los orificios de montaje correspondientes y fije el cabrestante con los herrajes incluidos.
3. Vuelva a colocar el parachoques en el chasis del ATV. Fije temporalmente los pernos de montaje superiores sin apretarlos completamente. Verifique que las pestañas de montaje del soporte est alineadas con los orificios correspondientes en el parachoques y el cH Utilice los pernos originales para fijar las pestañas.
4. Vuelva a instalar el resto de los herrajes originales para fijar firmel parachoques delantero al ATV. Una vez que todo esté en su lugar, apriete todos los sujetadores.
5. Siga la guía de cableado del fabricante del cabrestante para conectar correctamente el cabrestante al sistema eléctrico del ATV .
