1910 - Vinschtillbehör Vevor - Gratis bruksanvisning och manual

Produkttyp	Monteringsfäste för ATV-vinsch
Varumärke	Vevor
Modell	1910
Material	Robust stål
Ungefärliga mått	30 cm (L) x 15 cm (B) x 5 cm (H)
Ungefärlig vikt	2,5 kg
Medföljande fästelement	M8x20 flänssexkantbultar (4 st) och M8 muttrar (4 st)
Kompatibilitet	Designad för ATV-vinschar, montering fram
Huvudfunktion	Gör det möjligt att säkert fästa en vinsch på den främre stötfångaren på en ATV
Installation	Kräver demontering av stötfångare, fastsättning med bultar och muttrar, inriktning av monteringshål
Säkerhet före montering	Läs igenom instruktionerna noggrant, använd ANSI-glasögon och handskar, arbeta på en ren och väl upplyst yta
Elsäkerhet	Koppla bort batteriet (minuspol först) och dra åt parkeringsbromsen
Underhåll	Rengör regelbundet damm och skräp, kontrollera att bultarna är åtdragna
Rengöring	Använd en fuktig trasa och ett milt rengöringsmedel, undvik starka lösningsmedel
Reservdelar	Standard M8-bultar och muttrar finns i handeln
Reparerbarhet	Svetsat stålfäste, svårt att reparera, byt ut om skadat
Garanti	Tillverkarens garanti enligt Vevors villkor
Förpackningens innehåll	1 vinschfäste, 4 M8x20 bultar, 4 M8 muttrar
Importland	Importerad till USA av Sanven Technology Ltd.
Avsedd användning	Användning på terräng-ATV, montering fram

Vanliga frågor - 1910 Vevor

Är detta vinschfäste kompatibelt med alla ATV-vinschar?

Det är designat för standard ATV-vinschar. Kontrollera fästhålsavståndet på din vinsch (vanligtvis 4 hål) och jämför med fästets avlånga hål för justering.

Vilka verktyg behövs för installationen?

Du behöver en 13 mm eller 1/2 tums hylsnyckel för M8-bultarna, en skruvmejsel för att demontera stötfångaren, och eventuellt en momentnyckel (rekommenderat moment: 20-25 Nm).

Kan jag installera fästet utan att ta bort stötfångaren?

Nej, proceduren kräver att den främre stötfångaren demonteras för att komma åt fästpunkterna och korrekt inrikta fästet.

Säljs fästet med vinsch?

Nej, denna produkt är endast ett monteringstillbehör. Vinschen måste köpas separat.

Vilka säkerhetsåtgärder ska jag vidta innan jag börjar?

Använd ANSI-skyddsglasögon och kraftiga handskar. Arbeta i ett rent och väl upplyst område. Montera inte om du är trött eller påverkad.

Måste ATV-batteriet kopplas bort?

Ja, för att undvika elektrisk kortslutning. Koppla bort minuspolen först, sedan pluspolen.

Hur lång tid tar installationen?

Räkna med cirka 30 minuter till 1 timme beroende på din erfarenhet och åtkomst till stötfångaren.

Kan fästet monteras på baksidan av ATV:n?

Denna modell är specifikt designad för montering fram. För montering bak, leta efter ett lämpligt fäste.

Hur underhåller jag fästet?

Rengör den med en fuktig trasa och ett milt rengöringsmedel. Kontrollera regelbundet att bultarna är åtdragna, särskilt efter de första turerna.

Var kan jag hitta reservdelar om en bult tappas bort?

Bultarna och muttrarna är standard M8. Du kan köpa dem i vilken järnaffär eller bilreservdelsbutik som helst.

BRUKSANVISNING 1910 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan du använder eller utför service på denna produkt. Underlåtenhet följa dessa varningar och instruktioner kan orsaka personskad

eller skador på värdefull egendom.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan sk risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering och användning.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. För ytterligare information om delarna som listas på följande sidor, monteringsschemat i denna manual. Packa upp och separera alla dela en ren arbetsyta. Förvara små reservdelar utom räckhåll för barn.

PAKET INNEHÅLL

Del	Beskrivning	ANTAL
1	VINSCHFÄSTE	1
2	M8*20 flänsad sexkantsbult	4
3	M 8 muttrar	4

1. Stäng av fordonet och dra åt parkeringsbromsen.
2. Hitta batterifacket. Koppla bort batterikablarna genom att först ta bc den negativa polen och sedan den positiva polen.

INSTALLATIONSANVISNINGAR:

1. För att ta bort eller lossa ATV:ns hasplåt, lossa de två bultarna s högst upp på sidoväggen.
2. Stötfångaren är fäst vid ramen med 8 bultar: två högst upp, två i skärmen nära strålkastarhuset och fyra nära de främre bärarmens fäste (två på varje sida). När alla bultar är borttagna, ta bort den främre stötfångaren och placera den på en ren arbetsyta.

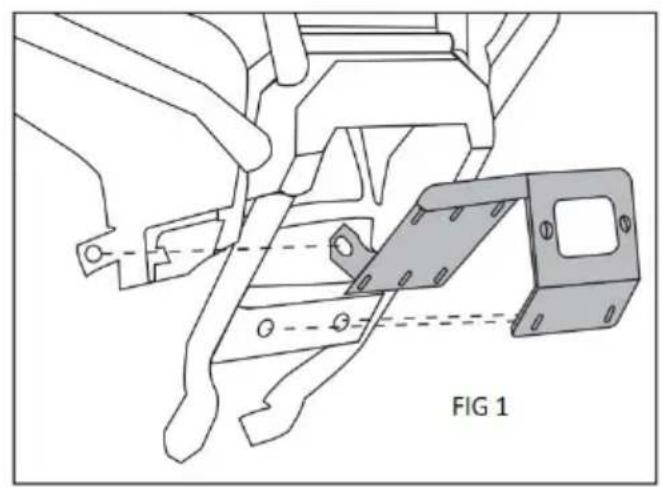

3. Placera vinschens monteringsfäste på den främre stötfångaren och till att de två monteringshålen under käpans urskärning på fästet är i med motsvarande hål längst ner på stötfångaren . Rikta sedan in de bakre vingformade monteringsflikarna på fästet med stötfångarens mittramsfästhål . (Se figur 1 och 2.)
4. Fäst vinschens monteringsplattas framsida på stötfångaren genom at sätta i en flänsad sexkantsbult och en flänsad läsmutter genom de inriktade hålen och dra åt dem.

Obs: Beroende på vinschmodell kan flänsbultarna behöva monteras i omvänd ordning, med låsmuttern placerad på utsidan av enheten.

1. Fäst rullledningen på framsidan av vinschens monteringsfäste med den

medföljande hårdvaran.

1. Vrid vinschen så att monteringshålen är vända uppåt och skjut se den i fästet underifrån. Se till att vinschvajern matas ut från botten (som är vänd mot monteringsfästet). (Se figur 3.) Rikta in lämpliga monteringshål och fäst vinschen med de medföljande beslagen.
2. Sätt tillbaka stötfångarenheten på fyrhjulingens ram. Fäst tillfälligt de övre monteringsbultarna utan att dra åt dem helt. Kontrollera att de vingformade monteringsflikarna på fästet är i linje med motsvarande hå stötfångaren och ramen. Använd originalbultarna för att fästa flikarna p plats.
3. Sätt tillbaka resten av originalbeslagen för att fästa den främre stötfångaren ordentligt på fyrhjulingen. När allt är på plats, dra åt alla fästelement.

Följ vinschtillverkarens kopplingsanvisning för att ansluta vinschen korrek till fyrhjulingens elsystem.
