Type product	Montagebeugel voor ATV-lier
Merk	Vevor
Model	1910
Materiaal	Robuust staal
Geschatte afmetingen	30 cm (L) x 15 cm (B) x 5 cm (H)
Geschat gewicht	2,5 kg
Meegeleverde bevestigingen	M8x20 flenszeskantbouten (4 stuks) en M8-moeren (4 stuks)
Compatibiliteit	Ontworpen voor ATV-lieren, voor montage
Hoofdfunctie	Maakt het mogelijk om een lier stevig op de voorbumper van een ATV te bevestigen
Installatie	Vereist verwijdering van de bumper, bevestiging met bouten en moeren, uitlijnen van montagegaten
Veiligheid voor montage	Lees de volledige handleiding, draag ANSI-veiligheidsbril en handschoenen, werk op een schoon en goed verlicht oppervlak
Elektrische veiligheid	Koppel de accu los (eerst de minpool) en zet de parkeerrem vast
Onderhoud	Reinig regelmatig stof en vuil, controleer het aandraaien van de bouten
Reiniging	Gebruik een vochtige doek en een mild reinigingsmiddel, vermijd agressieve oplosmiddelen
Reserveonderdelen	Standaard M8-bouten en -moeren verkrijgbaar in de handel
Repareerbaarheid	Gelaste stalen beugel, weinig repareerbaar, vervangen bij beschadiging
Garantie	Fabrieksgarantie volgens de voorwaarden van Vevor
Inhoud van de verpakking	1 lierbeugel, 4 M8x20-bouten, 4 M8-moeren
Importland	Geïmporteerd in de Verenigde Staten door Sanven Technology Ltd.
Beoogd gebruik	Gebruik op terrein-ATV's, voor montage

Veelgestelde vragen - 1910 Vevor

Is deze lierbeugel compatibel met alle ATV-lieren?

Hij is ontworpen voor standaard ATV-lieren. Controleer de steekafstand van de bevestigingsgaten van uw lier (meestal 4 gaten) en vergelijk met de langwerpige gaten van de beugel voor aanpassing.

Welk gereedschap is nodig voor de installatie?

U hebt een 13 mm of 1/2 inch dopsleutel nodig voor de M8-bouten, een schroevendraaier om de bumper te verwijderen, en eventueel een momentsleutel (aanbevolen koppel: 20-25 Nm).

Kan ik de beugel installeren zonder de bumper te verwijderen?

Nee, de procedure vereist dat de voorbumper wordt verwijderd om toegang te krijgen tot de bevestigingspunten en de beugel correct uit te lijnen.

Wordt de beugel met lier verkocht?

Nee, dit product is alleen een montageaccessoire. De lier moet apart worden aangeschaft.

Welke veiligheidsmaatregelen moet ik nemen voordat ik begin?

Draag een ANSI-veiligheidsbril en stevige handschoenen. Werk in een schone en goed verlichte ruimte. Niet monteren als u moe bent of onder invloed.

Moet de accu van de ATV worden losgekoppeld?

Ja, om kortsluiting te voorkomen. Koppel eerst de minpool los, daarna de pluspool.

Hoe lang duurt de installatie?

Reken op ongeveer 30 minuten tot 1 uur, afhankelijk van uw ervaring en toegang tot de bumper.

Kan de beugel aan de achterkant van de ATV worden gemonteerd?

Dit model is specifiek ontworpen voor montage aan de voorzijde. Zoek voor montage aan de achterzijde een geschikte beugel.

Hoe onderhoud ik de beugel?

Reinig het met een vochtige doek en een mild reinigingsmiddel. Controleer regelmatig het aandraaien van de bouten, vooral na de eerste ritten.

Waar kan ik reserveonderdelen vinden als een bout verloren is?

De bouten en moeren zijn standaard M8. U kunt ze kopen bij elke ijzerwarenwinkel of auto-onderdelenwinkel.

GEBRUIKSAANWIJZING 1910 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees deze volledige handleiding zorgvuldig door voordat u dit product bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kan leiden

persoonlijk letsel of schade aan waardevolle eigendommen.

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens montage en gebruik.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, of medicijnen.
6. De producteigenschappen gelden uitsluitend voor producten die corre en volledig zijn gemonteerd.
7. Raadpleeg voor meer informatie over de onderdelen die op de vol pagina's worden vermeld, het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek. kleine reserveonderdelen buiten bereik van kinderen.

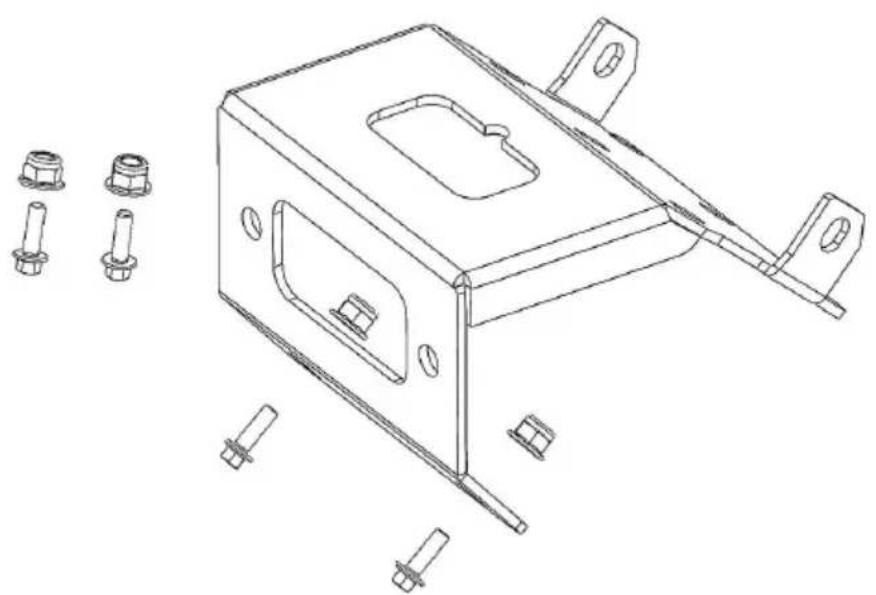

PAKKET INHOUD

Deel	Beschrijving	AANTAL
1	Lierbevestiging	1
2	M8*20 geflensde zeskantbout	4
3	M 8 moeren	4

1. Schakel het voertuig uit en trek de parkeerrem aan.
2. Zoek het batterijcompartiment. Ontkoppel de batterijkabels door eerst negatieve pool te verwijderen en vervolgens de positieve pool.

INSTALLATIE-INSTRUCTIES:

1. Om de skidplate van de ATV te verwijderen of los te maken, dra twee bouten aan de bovenkant van de zijwand los.
2. De bumper wordt met 8 bouten aan het frame bevestigd: twee aan bovenkant, twee aan de binnenkant van het spatbord, vlakbij de koplampbehuizing, en vier bij de bevestigingspunten van de voorste draagarm (twee aan elke kant). Zodra alle bouten zijn verwijderd, demonteert u de voorbumper en legt u deze op een schone werkplek

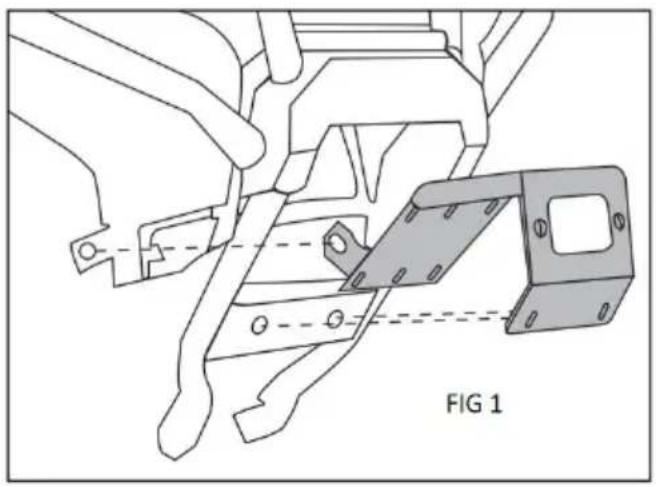

3. Plaats de liermontagebeugel op de voorbumper en zorg ervoor dat twee montagegaten onder de kabelgeleideruitsparing op de beugel uitgelijnd zijn met de corresponderende gaten aan de onderzijde van bumper . Lijn vervolgens de twee bevestigingslipjes van de achtervleug op de beugel uit met de bevestigingsgaten van het middelste frame v bumper . (Zie figuur 1 en 2.)
4. Bevestig de voorzijde van de liermontageplaat aan de bumper door zeskantbout met flens en een borgmoer met flens door de uitgelijnde te steken en deze vast te draaien.

Let op: Afhankelijk van het liermodel moeten de flensbouten mogelijk

omgekeerd worden gemonteerd, waarbij de borgmoer aan de buitenkan van de constructie zit.

1. Bevestig de rolgeleider aan de voorkant van de liermontagebeugel behulp van de meegeleverde hardware.
2. Draai de lier zo dat de montagegaten naar boven wijzen en schui vervolgens van onderaf in de beugel. Zorg ervoor dat de lierkabel aan onderkant naar buiten loopt (de kant die naar de montagebeugel wijst (Zie afbeelding 3.) Lijn de juiste montagegaten uit en bevestig de lier het meegeleverde bevestigingsmateriaal.
3. Bevestig de bumperconstructie weer aan het ATV-frame. Draai de bovenste bevestigingsbouten tijdelijk vast, maar draai ze niet helemaal vast. Controleer of de gevleugelde bevestigingslipjes op de beugel uitgelijnd zijn met de corresponderende gaten in de bumper en het fr Gebruik de originele bouten om de lipjes vast te zetten.
4. Plaats de rest van de originele bevestigingsmaterialen terug om de voorbumper stevig aan de ATV te bevestigen. Zodra alles op zijn pla draait u alle bevestigingsmiddelen vast.
5. Volg de bedradingshandleiding van de fabrikant van de lier om de correct aan te sluiten op het elektrische systeem van de ATV.
