1909 - Lieraccessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Liersteun (accessoire voor lier)
Merk	Vevor
Model	1909
Materiaal	Staal
Afmetingen (L x B x H)	Ongeveer 30 x 10 x 5 cm
Gewicht	Ongeveer 2 kg
Inhoud van de verpakking	Liersteun, M8x25 zeshoekbouten (4), M8 ringen (4), M8 veerringen (4), M10x20 carrosseriebouten (2), M10 borgmoeren (2), M10 flensmoeren (2), M10x25 carrosseriebouten (2)
Compatibiliteit	Warn lieren serie RT/XT en andere standaard lieren
Functies	Veilige bevestiging van de lier aan het voertuig; integratie van een rolkabelgeleider (apart verkrijgbaar)
Installatie	Montage aan het voorste frame van het voertuig; vereist het loskoppelen van de batterij vóór installatie
Veiligheid	Draag een veiligheidsbril en handschoenen; lees de volledige handleiding vóór gebruik
Onderhoud	Controleer regelmatig het aandraaien van de bouten; reinig en smeer de kabelgeleider
Onderdelen	Bouten, ringen en moeren op aanvraag verkrijgbaar
Repareerbaarheid	Steun repareerbaar door vervanging van bevestigingen
Algemene informatie	Ontworpen voor offroad-gebruik; geïmporteerd door Sanven Technology Ltd.

Veelgestelde vragen - 1909 Vevor

Welke gereedschappen zijn nodig om de Vevor 1909 liersteun te installeren?

U heeft een doppensleutel of steeksleutel van 10 mm en 8 mm nodig, evenals een schroevendraaier of tang voor sommige stappen. Het wordt aanbevolen om een momentsleutel te gebruiken om de bouten aan te draaien op het door de fabrikant van de lier gespecificeerde koppel.

Is de Vevor 1909 liersteun compatibel met lieren van andere merken dan Warn?

Ja, de steun is ontworpen om te passen op de meeste standaard lieren van vergelijkbare grootte. Controleer de afmetingen van uw lier (hartafstand van de bevestigingsgaten) vóór aankoop.

Hoe bevestig ik de rolkabelgeleider aan de steun?

Gebruik de meegeleverde M10x20 carrosseriebouten, M10 borgmoeren en M10 flensmoeren. Steek de bouten in de daarvoor bestemde gaten aan de voorkant van de steun, plaats de kabelgeleider en draai de moeren vast. Raadpleeg figuur 1 van de handleiding.

Welke veiligheidsmaatregelen moeten worden genomen vóór de installatie?

Zet de motor uit, koppel de batterij los, beginnend met de negatieve pool, dan de positieve pool. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen. Werk in een schone, goed verlichte ruimte en houd kinderen uit de buurt.

Heeft de Vevor 1909 steun speciaal onderhoud nodig?

Controleer regelmatig het aandraaien van alle bouten, vooral na de eerste keren gebruik. Reinig de steun en de kabelgeleider om roest te voorkomen. Smeer de rollen van de kabelgeleider indien nodig.

Wat is het aanbevolen aandraaimoment voor de M8-bouten?

De handleiding vermeldt geen exact koppel, maar voor M8 stalen bouten is een koppel van 20-30 Nm over het algemeen geschikt. Raadpleeg de specificaties van de fabrikant van uw lier.

Kan ik de steun installeren zonder de voorbumper te verwijderen?

Dat hangt af van uw voertuig. Voor sommige modellen (550/850 XP) kan het nodig zijn om het kunststof voorpaneel te verwijderen of de metalen afdekking aan te passen om ruimte te maken. Volg de stappen in de handleiding.

Wordt de steun geleverd met de kabelgeleider?

Nee, de rolkabelgeleider wordt apart verkocht. De steun is compatibel met standaard kabelgeleiders.

Hoe weet ik of de accu van mijn voertuig voorin of achterin is gemonteerd om de juiste kabellengte te kiezen?

Open de motorkap en lokaliseer de accu. Als deze dicht bij de grille zit, is hij voorin; als hij achter de motor of in de kofferbak zit, is hij achterin. De handleiding biedt kabels van verschillende lengtes voor elke configuratie.

Wat te doen als er bouten of onderdelen ontbreken in de verpakking?

Neem contact op met de klantenservice van Vevor of de verkoper. Bewaar de leveringsbon en vermeld model 1909. Reserveonderdelen (bouten, ringen) zijn op aanvraag verkrijgbaar.

GEBRUIKSAANWIJZING 1909 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees deze volledige handleiding zorgvuldig door voordat u dit product bedient of onderhoudt. Het niet opvolgen var deze waarschuwingen en instructies kan leiden tot persoonlijk letsel schade aan waardevolle eigendommen.

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens montage en gebruik.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen gelden uitsluitend voor producten die correct en volledig zijn gemonteerd.
7. Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld, het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek. Houd kleine reserveonderdelen buiten bereik van kinderen.

INHOUD VAN HET PAKKET

Deel	Beschrijving	AANTAL
1	Lierbevestiging	1
2	M8*25 zeskantbout	4
3	M8 ring	4
4	M8 veerring	4
5	M10*20 slotbout	2
6	M10 borgmoer	2
7	M10 flensmoer	2
8	M10*25 slotbout	2

INSTALLATIEHANDLEIDING:

Vóór de installatie:

1. Zet de motor uit.

2. Zoek het batterijvak.

3. Koppel de batterijkabels los door eerst de negatieve pool te verwij en daarna de positieve pool.

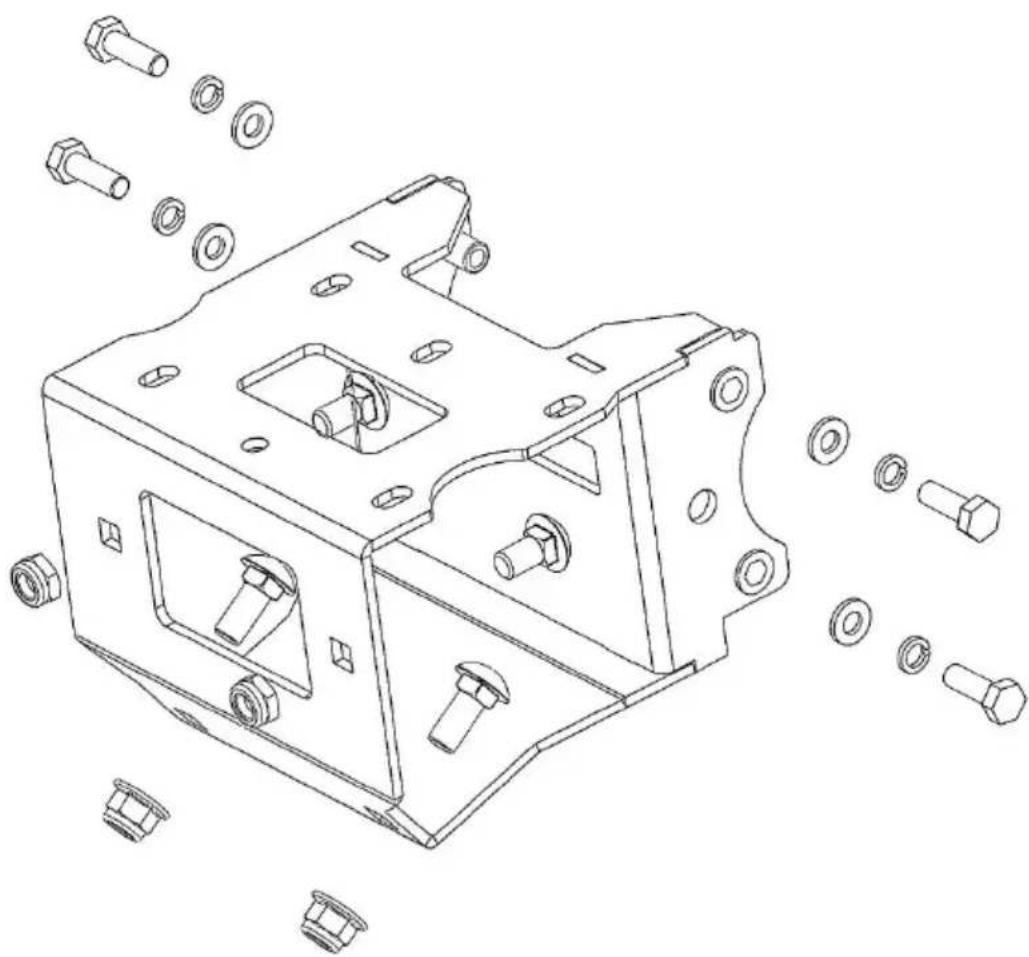

4. Bevestig de kluis/rolgeleider (apart verkrijgbaar) aan de houder met M10-15 slotbouten en moeren. Zie figuur 1 voor instructies.

OPTIES: Voor lieren uit de Warn RT/XT-serie adviseren wij om de stroomkabels aan te sluiten. Door te bepalen of uw accu aan de voor- of achterkant is gemd weet u zeker dat u de juiste kabellengte (korter of langer) gebruikt voor de insta naar de lier.

LIER OM TE MONTEREN:

1. Bevestig de lier aan de houder met het meegeleverde bevestigingsmateriaal. Let op: Zorg ervoor dat er voldoende ruimte is de lierkabels. Pas indien nodig de kabelrichting aan om de juiste spe verkrijgen. (Raadpleeg de fabrikant van de lier als u twijfelt.)
2. Leid de lierkabel door de kabelgeleider.
3. Bevestig de haak. (Vervolg op de achterkant.)

1. Indien nodig, maak de voorste borstelbeschermers los.
2. Verwijderen van het voorste plas

Voor 550/850 XP-modellen : Verwi de bouten en het plastic zoals geïllustreerd in figuur 2.1. Draai de bouten los zoals aangegeven in de - 46

Verstel de metalen afdekking om ruimte te maken voor de lierconstruc U kunt de afdekking ook verwijderen (zie figuur 3) door de bovenste hardware los te maken.

INSTALLATIESTAPPEN:

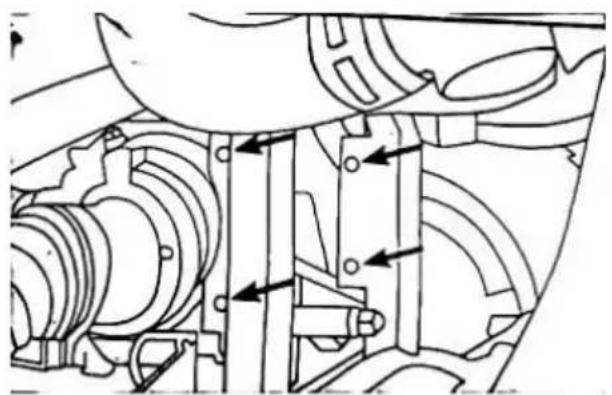

1. Plaats de lierconstructie (inclusief lier, montage en kabelgeleider) zo afgebeeld in figuur 4. Raadpleeg figuur 4.1 voor de 550/850 XP-mode en figuur 4.2 voor de 400/500/800-modellen. (Opmerking: in figuur 4 is montagebeugel weggelaten voor een duidelijker beeld.)
2. Bevestig het geheel met de meegeleverde M8-hardware.
3. Zorg voor een goede bedrading door de richtlijnen van de lierfabril op te volgen.

Figuur 4: Plaatsing van de lierconstructie
