MANUALE UTENTE 1909 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tur istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in i di aggiornamenti tecnologici o software relativi al nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTENZA: Leggere attentamente e comprendere l'intero manuale prima di utilizzare o effettuare la manutenzione del prodotti. La mancata osservanza di queste avvertenze e istruzioni può causati

lesioni personali o danni a beni di valore.

1. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improve può comportare pericoli.
2. Indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistent durante il montaggio e l'uso.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmac
6. Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
7. Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separa tutti i componenti in un'area di lavoro pulita. Tenere i piccoli pezzi di ricambi dalla portata dei bambini.

CONTENUTO DELLA CONFEZIONE

Parte	Descrizione	QUANTITÀ
1	SUPPORTO PER VERRICELLO	1
2	Bullone esagonale M8*25	4
3	Rondella M8	4
4	Rondella elastica M8	4
5	Bullone per carrozza M10*20	2
6	Dado di bloccaggio M10	2
7	Dado flangiato M10	2
8	Bullone per carrozza M10*25	2

GUIDA ALL'INSTALLAZIONE:

Prima dell'installazione:

1. Spegnere il motore.

2. Trova il vano batteria.

3. Scollegare i cavi della batteria rimuovendo prima il terminale negati poi quello positivo.

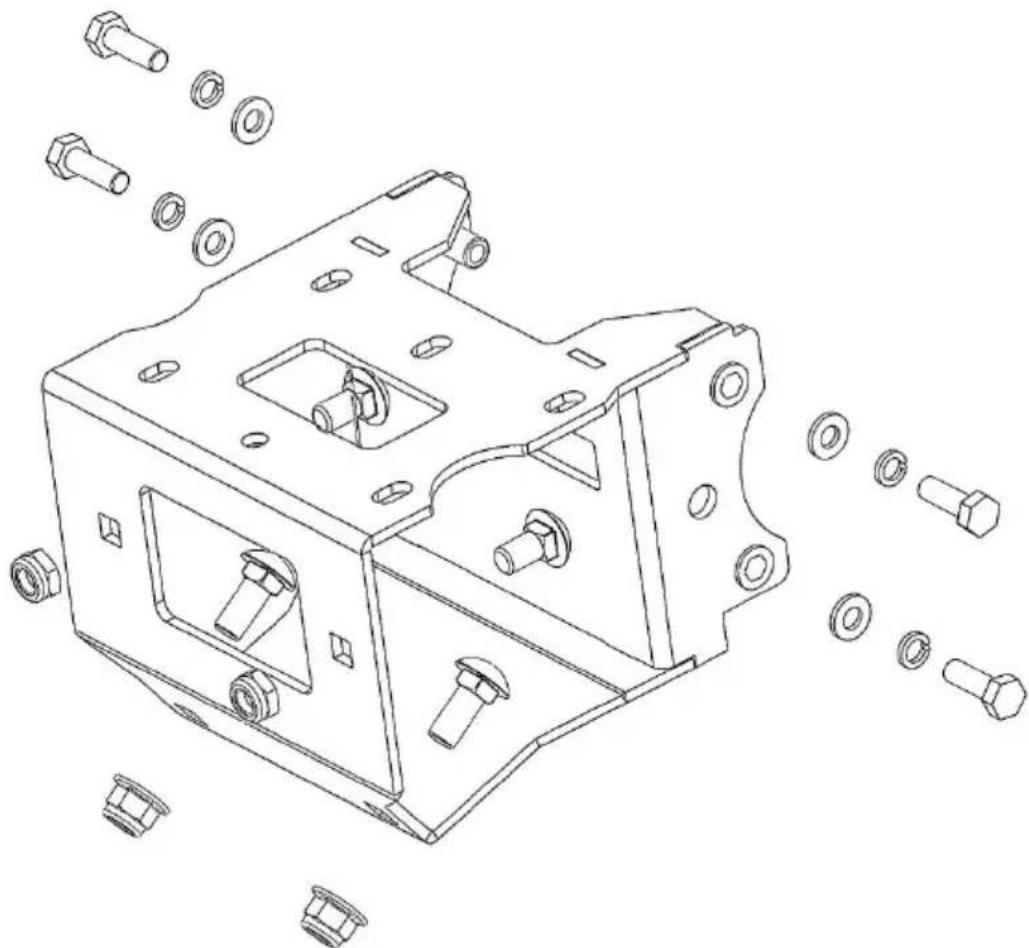

4. Fissare il passacavo a cubia/rullo (venduto separatamente) al supp con bulloni a testa tonda M10-15 e dadi. Fare riferimento alla Fig. 1 istruzioni.

OPZIONI: Per i verricelli Warn serie RT/XT, consigliamo di collegare i cavi di alimentazione ora. Determinare se la batteria è montata anteriormente o posteriormente garantirà l'utilizzo di cavi della lunghezza corretta (più corti o più I per il collegamento al verricello.

VERRICELLO DA MONTARE:

1. Fissare il verricello al supporto utilizzando la ferramenta fornita. No assicurarsi che ci sia spazio sufficiente per i cavi del verricello. Se necessario, regolare l'orientamento dei cavi per ottenere la distanza corretta. (In caso di dubbi, consultare il produttore del verricello).
2. Infilare il cavo del verricello attraverso il passacavo.
3. Collegare il gancio. (Continua sul retro.)

PREPARAZIONE DEL VEICOLO:

1. Se necessario, staccare le prote delle spazzole anteriori.
2. Rimozione della plastica anteriore

Per i modelli 550/850 XP : rimuo bulloni e la plastica come illustrato Figura 2.1. Allentare i bulloni indica figura.

Regolare la copertura metallica per creare spazio per il gruppo verrice In alternativa, è possibile rimuovere la copertura (mostrata in Fig. 3) staccando la ferramenta superiore.

FASI DI INSTALLAZIONE:

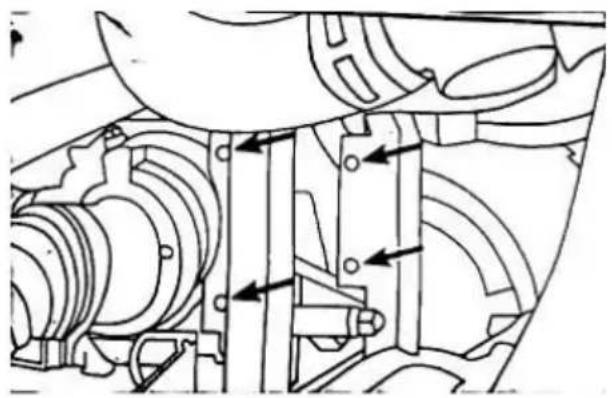

1. Posizionare il gruppo verricello (compreso il verricello, il supporto e passacavo) come illustrato in Fig. 4. Per i modelli 550/850 XP, fare riferimento alla Figura 4.1, mentre per i modelli 400/500/800, fare riferimento alla Figura 4.2. (Nota: la Figura 4 omette la staffa di mor per maggiore chiarezza.)
2. Fissare il gruppo utilizzando la ferramenta M8 fornita.
3. Assicurarsi che il cablaggio sia corretto attenendosi alle linee guida produttore del verricello.

Fig. 4: Posizionamento del gruppo verricello
