Produkttyp	Windenträger (Zubehör für Winde)
Marke	Vevor
Modell	1909
Material	Stahl
Abmessungen (L x B x H)	Ca. 30 x 10 x 5 cm
Gewicht	Ca. 2 kg
Paketinhalt	Windenträger, Sechskantschrauben M8x25 (4), Unterlegscheiben M8 (4), Federscheiben M8 (4), Karosserieschrauben M10x20 (2), Sicherungsmuttern M10 (2), Flanschmuttern M10 (2), Karosserieschrauben M10x25 (2)
Kompatibilität	Warn-Winden der Serie RT/XT und andere Standardwinden
Funktionen	Sichere Befestigung der Winde am Fahrzeug; Integration einer Rollenseilführung (separat erhältlich)
Installation	Montage am vorderen Fahrgestell; erfordert Trennen der Batterie vor Installation
Sicherheit	Tragen von Schutzbrille und Schutzhandschuhen erforderlich; vor Gebrauch das gesamte Handbuch lesen
Wartung	Regelmäßig den festen Sitz der Schrauben prüfen; Seilführung reinigen und schmieren
Ersatzteile	Schrauben, Unterlegscheiben und Muttern auf Anfrage erhältlich
Reparierbarkeit	Träger durch Austausch der Befestigungen reparierbar
Allgemeine Informationen	Für Geländeeinsatz konzipiert; importiert von Sanven Technology Ltd.

Häufig gestellte Fragen - 1909 Vevor

Welche Werkzeuge werden zur Installation des Windenträgers Vevor 1909 benötigt?

Sie benötigen einen Steckschlüssel oder einen Maulschlüssel in den Größen 10 mm und 8 mm sowie einen Schraubendreher oder eine Zange für bestimmte Schritte. Es wird empfohlen, einen Drehmomentschlüssel zu verwenden, um die Schrauben mit dem vom Windenhersteller angegebenen Drehmoment anzuziehen.

Ist der Windenträger Vevor 1909 mit Winden anderer Marken als Warn kompatibel?

Ja, der Träger ist für die meisten Standardwinden ähnlicher Größe ausgelegt. Überprüfen Sie die Abmessungen Ihrer Winde (Lochabstand der Befestigungslöcher) vor dem Kauf.

Wie befestige ich die Rollenseilführung am Träger?

Verwenden Sie die mitgelieferten Karosserieschrauben M10x20, Sicherungsmuttern M10 und Flanschmuttern M10. Führen Sie die Schrauben in die vorgesehenen Löcher an der Vorderseite des Trägers ein, setzen Sie die Seilführung auf und ziehen Sie die Muttern fest. Siehe Abbildung 1 im Handbuch.

Welche Sicherheitsvorkehrungen sind vor der Installation zu treffen?

Motor abstellen, Batterie abklemmen, beginnend mit dem Minuspol, dann den Pluspol. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe. Arbeiten Sie in einem sauberen, gut beleuchteten Bereich und halten Sie Kinder fern.

Erfordert der Träger Vevor 1909 besondere Wartung?

Überprüfen Sie regelmäßig den festen Sitz aller Schrauben, besonders nach den ersten Einsätzen. Reinigen Sie den Träger und die Seilführung, um Rost zu vermeiden. Schmieren Sie gegebenenfalls die Rollen der Seilführung.

Welches Anzugsmoment wird für die M8-Schrauben empfohlen?

Das Handbuch gibt kein genaues Drehmoment an, aber für M8-Stahlschrauben ist ein Drehmoment von 20-30 Nm im Allgemeinen angemessen. Konsultieren Sie die Spezifikationen Ihres Windenherstellers.

Kann ich den Träger installieren, ohne die vordere Stoßstange zu entfernen?

Das hängt von Ihrem Fahrzeug ab. Bei einigen Modellen (550/850 XP) kann es erforderlich sein, das vordere Plastik zu entfernen oder die Metallabdeckung anzupassen, um Platz zu schaffen. Befolgen Sie die Schritte im Handbuch.

Wird der Träger mit der Seilführung geliefert?

Nein, die Rollenseilführung ist separat erhältlich. Der Träger ist mit Standard-Seilführungen kompatibel.

Wie erkenne ich, ob die Batterie meines Fahrzeugs vorne oder hinten montiert ist, um die richtige Kabellänge zu wählen?

Öffnen Sie die Motorhaube und lokalisieren Sie die Batterie. Wenn sie sich in der Nähe des Kühlergrills befindet, ist sie vorne; wenn sie sich hinter dem Motor oder im Kofferraum befindet, ist sie hinten. Das Handbuch bietet Kabel in unterschiedlichen Längen für jede Konfiguration.

Was tun, wenn im Paket Schrauben oder Teile fehlen?

Kontaktieren Sie den Vevor-Kundendienst oder den Händler. Bewahren Sie den Lieferschein auf und geben Sie das Modell 1909 an. Ersatzteile (Schrauben, Unterlegscheiben) sind auf Anfrage erhältlich.

BEDIENUNGSANLEITUNG 1909 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte h Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie dieses Handbuch vollständig durch, bevor S dieses Produkt bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder

Sachschäden führen.

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage und Verwendung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von All Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montier Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montageplan dieser Anleitung. Packen Sie alle Teile an einem sauberen Arbeitsplatz aus und trennen Sie sie voneinander. Bewahren Sie klei Ersatzteile außerhalb der Reichweite von Kindern auf.

PACKUNGSINHALT

Teil	Beschreibung	MENGE
1	Seilwindenhalterung	1
2	M8*25 Sechskantschraube	4
3	M8 Unterlegscheibe	4
4	M8 Federscheibe	4
5	M10*20 Schlossschraube	2
6	M10 Kontermutter	2
7	M10 Flanschmutter	2
8	M10*25 Schlossschraube	2

INSTALLATIONSANLEITUNG:

Vor der Installation:

1. Schalten Sie den Motor aus.
2. Suchen Sie das Batteriefach.

3. Trennen Sie die Batteriekabel, indem Sie zuerst den Minuspol und den Pluspol entfernen.

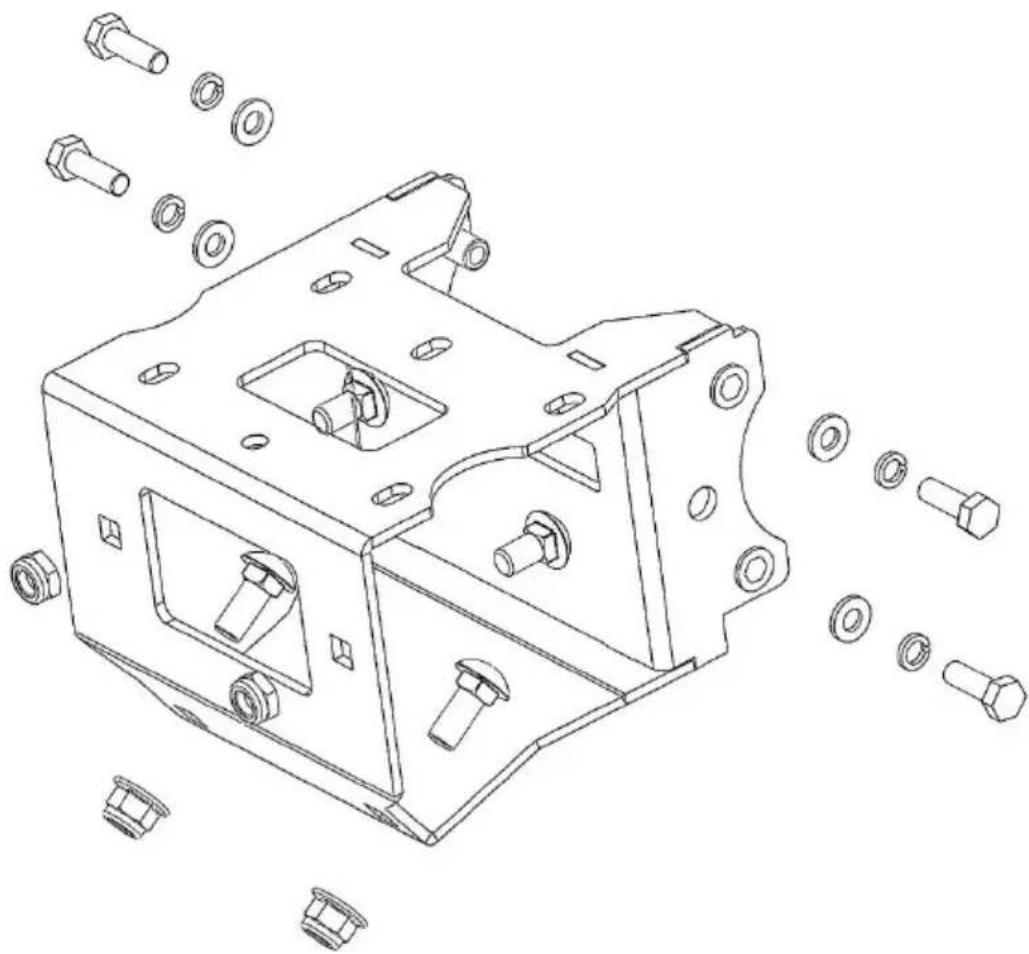

4. Befestigen Sie die Klüse/Rollenführung (separat erhältlich) mit M10-1 Schlossschrauben und Muttern an der Halterung. Siehe Abb. 1 zur Orientierung.

OPTIONEN: Für Winden der Warn RT/XT-Serie empfehlen wir, die Stromkabel je anzuschließen. Wenn Sie feststellen, ob Ihre Batterie vorne oder hinten montiert ist stellen Sie sicher, dass Sie beim Verlegen der Kabel zur Winde die richtige Län (kürzer oder länger) verwenden.

WINDE ZUR MONTAGE:

1. Befestigen Sie die Winde mit den mitgelieferten Befestigungselement an der Halterung. Hinweis: Achten Sie auf ausreichend Platz für die Windenkabel. Passen Sie gegebenenfalls die Kabelausrichtung an, um den richtigen Abstand zu gewährleisten. (Bei Unsicherheiten wenden Si sich bitte an den Windenhersteller.)
2. Fädeln Sie das Windenkabel durch die Seilführung.
3. Den Haken anschließen. (Fortsetzung auf der Rückseite.)

FAHRZEUGVORBEREITUNG:

1. Falls erforderlich, den vorderen Bürstenschutz abnehmen.

2. Entfernen der vorderen Kunststoffabdeckung:

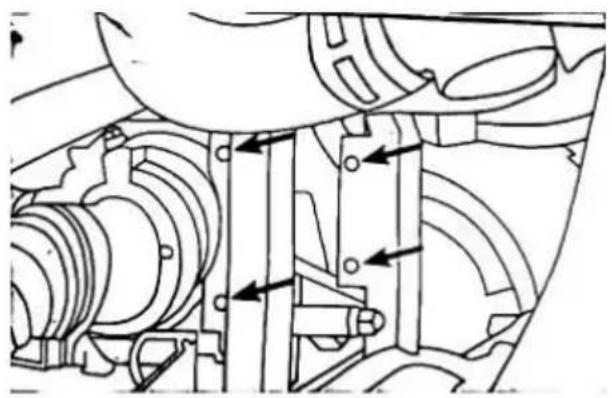

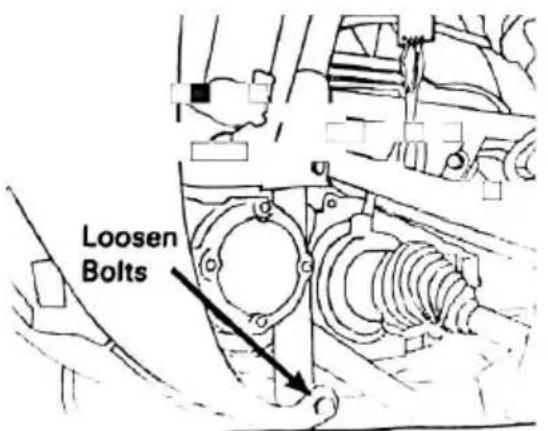

Für die Modelle 550/850 XP : Ne Sie die Schrauben und den Kunsts wie in Abb. 2.1 dargestellt heraus. Lösen Sie die in der Abbildung gezeigten Schrauben.

Passen Sie die Metallabdeckung an Platz für die Winde zu schaffen.

Alternativ können Sie die Abdeckung (siehe Abb. 3) durch Abnehmen oberen Teile entfernen.

1. Positionieren Sie die Windenbaugruppe (einschließlich Winde, Halterung und Seilführung) wie in Abb. 4 dargestellt. Für die Modelle 550/850 XP siehe Abb. 4.1 und für die Modelle 400/500/800 siehe AI (Hinweis: In Abb. 4 ist die Halterung zur besseren Übersichtlichkeit nicht dargestellt.)
2. Sichern Sie die Baugruppe mit der mitgelieferten M8-Hardware.
3. Stellen Sie eine ordnungsgemäße Verkabelung sicher, indem Sie die Richtlinien des Windenherstellers einhalten.

Abb. 4: Platzierung der Windenbaugruppe
