1909 - Accesorio para cabrestante Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de cabrestante (accesorio para cabrestante)
Marca	Vevor
Modelo	1909
Material	Acero
Dimensiones (L x A x H)	Aproximadamente 30 x 10 x 5 cm
Peso	Aproximadamente 2 kg
Contenido del paquete	Soporte de cabrestante, pernos hexagonales M8x25 (4), arandelas M8 (4), arandelas elásticas M8 (4), pernos de carrocería M10x20 (2), contratuercas M10 (2), tuercas de brida M10 (2), pernos de carrocería M10x25 (2)
Compatibilidad	Cabrestantes Warn series RT/XT y otros cabrestantes estándar
Funciones	Fijación segura del cabrestante al vehículo; integración de una guía de cable de rodillos (vendida por separado)
Instalación	Montaje en el chasis delantero del vehículo; requiere desconectar la batería antes de la instalación
Seguridad	Uso obligatorio de gafas y guantes de seguridad; leer completamente el manual antes de usar
Mantenimiento	Verificar periódicamente el apriete de los pernos; limpiar y lubricar la guía de cable
Piezas de repuesto	Pernos, arandelas y tuercas disponibles bajo pedido
Reparabilidad	Soporte reparable mediante reemplazo de las fijaciones
Información general	Diseñado para uso todoterreno; importado por Sanven Technology Ltd.

Preguntas frecuentes - 1909 Vevor

¿Qué herramientas se necesitan para instalar el soporte de cabrestante Vevor 1909?

Necesitará una llave de vaso o una llave plana de 10 mm y 8 mm, así como un destornillador o unos alicates para algunos pasos. Se recomienda usar una llave dinamométrica para apretar los pernos al par especificado por el fabricante del cabrestante.

¿El soporte de cabrestante Vevor 1909 es compatible con cabrestantes de otras marcas que no sean Warn?

Sí, el soporte está diseñado para adaptarse a la mayoría de los cabrestantes estándar de tamaño similar. Verifique las dimensiones de su cabrestante (distancia entre los orificios de fijación) antes de comprar.

¿Cómo fijar la guía de cable de rodillos al soporte?

Utilice los pernos de carrocería M10x20, las contratuercas M10 y las tuercas de brida M10 suministrados. Inserte los pernos en los orificios previstos en la parte delantera del soporte, coloque la guía de cable, luego apriete las tuercas. Consulte la figura 1 del manual.

¿Qué precauciones de seguridad se deben tomar antes de la instalación?

Apague el motor, desconecte la batería comenzando por el borne negativo, luego el borne positivo. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes. Trabaje en un espacio limpio y bien iluminado, y mantenga a los niños alejados.

¿El soporte Vevor 1909 requiere un mantenimiento especial?

Verifique periódicamente el apriete de todos los pernos, especialmente después de los primeros usos. Limpie el soporte y la guía de cable para evitar la oxidación. Lubrique los rodillos de la guía de cable si es necesario.

¿Cuál es el par de apriete recomendado para los pernos M8?

El manual no especifica un par exacto, pero para pernos M8 de acero, un par de 20-30 Nm suele ser adecuado. Consulte las especificaciones del fabricante de su cabrestante.

¿Puedo instalar el soporte sin quitar el paragolpes delantero?

Eso depende de su vehículo. Para algunos modelos (550/850 XP), puede ser necesario quitar el plástico delantero o ajustar la cubierta metálica para liberar espacio. Siga los pasos del manual.

¿El soporte se entrega con la guía de cable?

No, la guía de cable de rodillos se vende por separado. El soporte es compatible con guías de cable estándar.

¿Cómo saber si la batería de mi vehículo está montada en la parte delantera o trasera para elegir la longitud del cable?

Abra el capó y localice la batería. Si está cerca de la rejilla, está en la parte delantera; si está detrás del motor o en el maletero, está en la parte trasera. El manual ofrece cables de diferentes longitudes para cada configuración.

¿Qué hacer si faltan pernos o piezas en el paquete?

Contacte al servicio al cliente de Vevor o al distribuidor. Conserve el comprobante de entrega y haga referencia al modelo 1909. Las piezas de repuesto (pernos, arandelas) están disponibles bajo pedido.

MANUAL DE USUARIO 1909 Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto depen del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

MEDIDAS DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea y comprenda completamente este manual antes de operar o realizar tareas de mantenimiento en este produ. El incumplimiento de estas advertencias e instrucciones puede

causar lesiones personales o daños a bienes valiosos.

1. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar peligros.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resisten durante el montaje y el uso.
3. Mantenga el área de montaje limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje cuando esté cansado o bajo la influencia de alcohodrogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensambla de manera correcta y completa.
7. Para obtener más información sobre las piezas que se listan en las págir siguientes, consulte el diagrama de montaje de este manual. Desembale y se todas las piezas en un área de trabajo limpia. Mantenga las piezas de repu pequeñas fuera del alcance de los niños.

CONTENIDO DEL PAQUETE

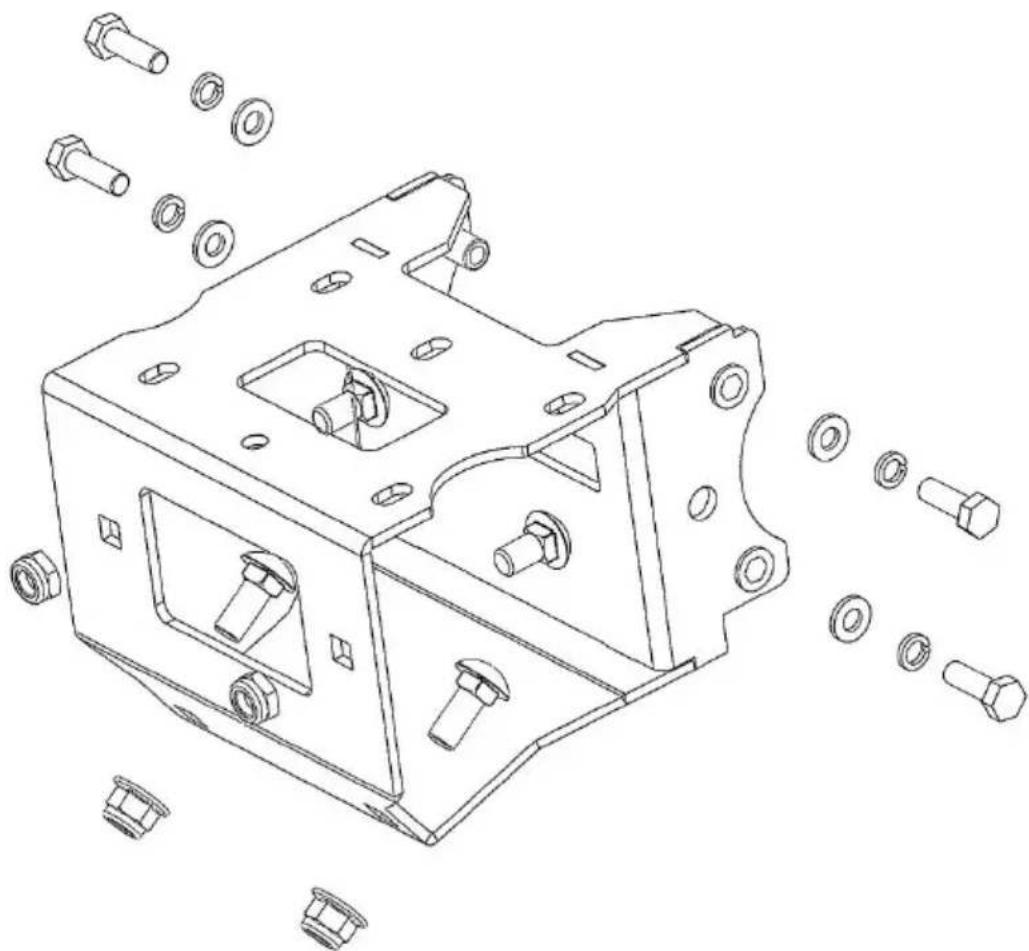

Parte	Descripción	CANTIDAD
1	SOPORTE DE CABRESTANTE	1
2	Perno hexagonal M8*25	4
3	Arandela M8	4
4	Arandela elástica M8	4
5	Perno de carro M10*20	2
6	Tuerca de seguridad M10	2
7	Tuerca de brida M10	2
8	Perno de carro M10*25	2

GUÍA DE INSTALACIÓN:

Antes de la instalación:

1. Apague el motor.
2. Busque el compartimento de la batería.

3. Desconecte los cables de la batería quitando primero el terminal negativo y luego el terminal positivo.

4. Fije el escobén/guía de rodillos (se vende por separado) al soporte pernos de carro M10-15 y tuercas. Consulte la Fig. 1 para obtener instrucciones.

OPCIONES: Para los cabrestantes Warn de la serie RT/XT, recomendamos conectar los cables de alimentación ahora. Determinar si la batería está montada parte delantera o trasera garantizará que utilice la longitud de cable adecuada (n corta o más larga) al conectarla al cabrestante.

CABRESTANTE PARA MONTAR:

1. Fije el cabrestante al soporte con los herrajes suministrados. Nota: Asegúrese de que haya suficiente espacio para los cables del cabres: Si es necesario, ajuste la orientación de los cables para lograr la hc adecuada. (Consulte al fabricante del cabrestante si tiene alguna duda
2. Pase el cable del cabrestante a través del guíacabos.
3. Conecte el gancho. (Continúa en el reverso.)

PREPARACIÓN DEL VEHÍCULO:

1. Si es necesario, retire las protecciones del cepillo delantero.
2. Retirada del plástico frontal:

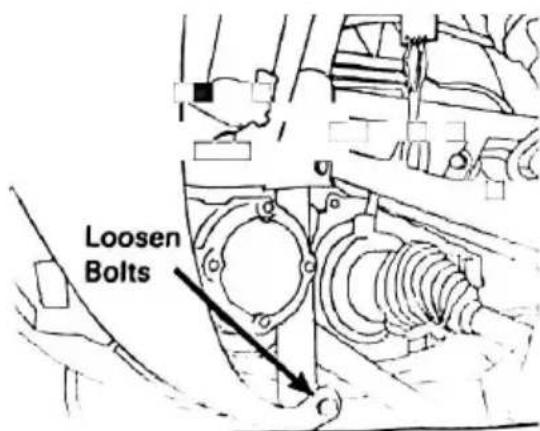

Para los modelos 550/850 XP : Retire los pernos y el plástico com ilustra en la Fig. 2.1. Afloje los pernos indicados en la figura.

Ajuste la cubierta metálica para crear espacio para el conjunto del cabrestante. También puede retirar la cubierta (como se muestra en 13) desmontando los herrajes superiores.

PASOS DE INSTALACIÓN:

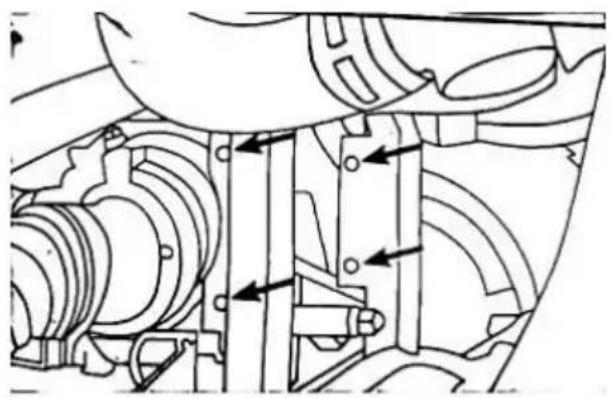

1. Coloque el conjunto del cabrestante (incluyendo el cabrestante, el soporte y la guía) como se ilustra en la Fig. 4. Para los modelos 5 XP, consulte la Figura 4.1, y para los modelos 400/500/800, consulte 4.2. (Nota: La Fig. 4 omite el soporte de montaje para mayor clarida
2. Asegure el conjunto utilizando los herrajes M8 proporcionados.
3. Asegúrese de que el cableado sea adecuado siguiendo las pautas fabricante del cabrestante.

Figura 4: Ubicación del conjunto del cabrestante
