D520S-B - Machine à glace Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	D520S-B
Type de produit	Machine à glace
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Automatique, Veille, Lavage, Réglage de dureté (01 à 10)
Paramètres réglables	P1 (temps de redémarrage 5-15 min), P2 (arrêt moteur 5-15 s), P4 (pré-refroidissement 1-8 °C), P5 (température cylindre), P6 (fréquence nettoyage 2-14 jours), P7 (alarme manque mélange)
Affichage	Écran numérique avec icônes (dureté, température, alarmes)
Système de réfrigération	Compresseur, condenseur, évaporateur, deux trémies de mélange
Réglage de l'heure	Semaine, année, mois, date, heures, minutes, secondes (F1-F7)
Niveaux de dureté	01 (doux) à 10 (très dur), réglable par touches HAUT/BAS
Entretien quotidien	Nettoyage et stérilisation du cylindre de réfrigération avec solution antiseptique
Entretien périodique	Nettoyage du condenseur tous les 6 mois, ajustement de la courroie
Sécurité	Capteurs de température (circuit ouvert/court-circuit), détecteur de proximité, alarme de courroie, protection de surcharge, alarme manque de mélange
Codes d'erreur	RL/RH (capteur), NL (courroie), Cb (poignée >1 min), CL (manque mélange), ERR (sous-refroidissement)
Pièces détachées principales	Porte du distributeur, batteur, joints toriques, courroie, poulies, boîte de vitesses, détecteur de proximité, etc.
Garantie	Certificat de garantie électronique via support Vevor
Utilisation prévue	Commerciale (bars, restaurants, glaciers)
Conformité	Partie 15 FCC, directive européenne 2012/19/CE (DEEE)

FOIRE AUX QUESTIONS - D520S-B Vevor

Comment nettoyer et stériliser la machine à glace Vevor D520S-B ?

Préparez 5 à 6 litres d'eau tiède (max 60 °C) mélangée à un détergent alimentaire. Versez la solution dans la trémie, appuyez sur la touche Lavage et laissez fonctionner 5 minutes. Placez un seau sous le bec de tirage, abaissez la poignée pour évacuer la solution. Rincez 2 à 3 fois à l'eau claire. Ensuite, retirez la porte du distributeur (4 vis) et nettoyez les pièces séparément dans la solution désinfectante. Lubrifiez les joints avec de la vaseline avant remontage.

Comment régler le niveau de dureté de la glace ?

En mode veille, appuyez sur les touches HAUT ou BAS pendant plus de 2 secondes. L'écran affiche 'SET' et le niveau actuel (01 à 10). Utilisez HAUT/BAS pour modifier : 01 = doux, 10 = très dur. Les réglages sont sauvegardés automatiquement.

Que signifient les codes d'erreur RL et RH sur l'écran ?

RL indique un circuit ouvert ou court-circuit du capteur de température du cylindre de congélation. RH indique le même problème pour le capteur de la trémie de mélange. Dans les deux cas, la machine s'arrête et une alarme retentit. Vérifiez les connexions des capteurs ou remplacez-les.

Comment régler l'heure et la date sur la machine ?

En mode veille, appuyez simultanément sur les touches AUTO et LAVAGE pendant 2 secondes. L'écran affiche 'F1 01' pour le jour de la semaine. Appuyez sur HAUT/BAS pour régler, puis appuyez sur SET pour passer à F2 (année), F3 (mois), F4 (date), F5 (heures), F6 (minutes), F7 (secondes).

Quelle est la différence entre les modes Auto et Veille ?

En mode Auto, la machine produit de la glace automatiquement : le compresseur et le batteur fonctionnent jusqu'à ce que la dureté atteigne 99, puis s'arrêtent et redémarrent après un cycle défini. En mode Veille, le petit compresseur maintient la trémie au froid et le gros compresseur du cylindre s'arrête lorsque la température est inférieure à la valeur réglée, avec redémarrage si la température augmente de 2 °C.

Comment remplacer ou ajuster la courroie du batteur ?

Débranchez l'alimentation. Retirez le panneau arrière et les panneaux latéraux. Localisez la courroie entre les poulies. Pour ajuster la tension, utilisez le boulon de tension. Si la courroie est usée ou glisse, remplacez-la par une neuve. Assurez-vous que la courroie est correctement tendue pour éviter le code d'erreur NL.

Que faire si la machine affiche '--' avec alarme ?

Ce code indique un problème avec le détecteur de proximité : il est soit endommagé, soit mal positionné. Vérifiez sa position et ajustez-le. Si le problème persiste, remplacez le détecteur. Les touches du panneau de commande sont verrouillées jusqu'à la résolution.

Comment nettoyer le condenseur ?

Débranchez la machine. Retirez le panneau arrière et les panneaux latéraux. Utilisez un aspirateur, de l'air comprimé ou une brosse douce pour enlever la poussière des ailettes du condenseur. Faites attention à ne pas endommager les ailettes. Un nettoyage tous les six mois est recommandé.

Pourquoi la machine ne produit-elle pas de glace ?

Vérifiez d'abord que la machine est branchée et que le disjoncteur n'est pas ouvert. Assurez-vous que le mélange est présent dans la trémie. Si le compresseur ne démarre pas, vérifiez la tension d'alimentation, le relais du compresseur et le panneau de commande. Si la machine ne gèle pas, il peut y avoir une fuite de réfrigérant ou une vanne électrique défectueuse. Consultez le guide de dépannage dans la notice.

Comment interpréter l'affichage 'OVER' sur l'écran ?

L'affichage OVER apparaît lorsque le cycle de nettoyage programmé (réglé via P6) est terminé. La machine émet un bip intermittent et verrouille les fonctions de réfrigération. Pour déverrouiller, éteignez et rallumez la machine. Effectuez ensuite un cycle de lavage (touche LAVAGE) pour réinitialiser le compteur de nettoyage.

MODE D'EMPLOI D520S-B Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

MACHINE À GLACE

MODÈLE: D520S -B

	Avertissement : Pour réduire le risque de blessure, l'ut doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles R fonctionnement est soumis aux deux conditions suivante Cet appareil ne doit pas provoquer d'interférences nuisi (2) cet appareil doit accepter toute interférence reçu compris les interférences susceptibles de provoquer u fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la direct européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une d sélective des déchets dans l'Union européenne. Ces s'applique au produit et à tous les accessoires marqué symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures ménagères normales, mais être déposés dans un point de collecte pour le recycl appareils électriques et électroniques.

Lors de l'utilisation, de l'entretien et de la mise au rebut d

l'appareil, veuillez faire attention au symbole similaire au côté gauche, situé à l'arrière de l'appareil (panneau arrière ou compresseur) et de couleur jaune ou orange. C'est un symbole d'avertissement de risque d'incendie. Il y a des matériaux inflammables dans les tuyaux de réfrigérant et le compresseur. Veuillez vous éloigner de la source d'incendie pendant l'utilisation, l'entretien et l'élimination.

AVERTISSEMENT : les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Augmentez la distance entre le produit et le récepteur.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

II. Installations et réglage

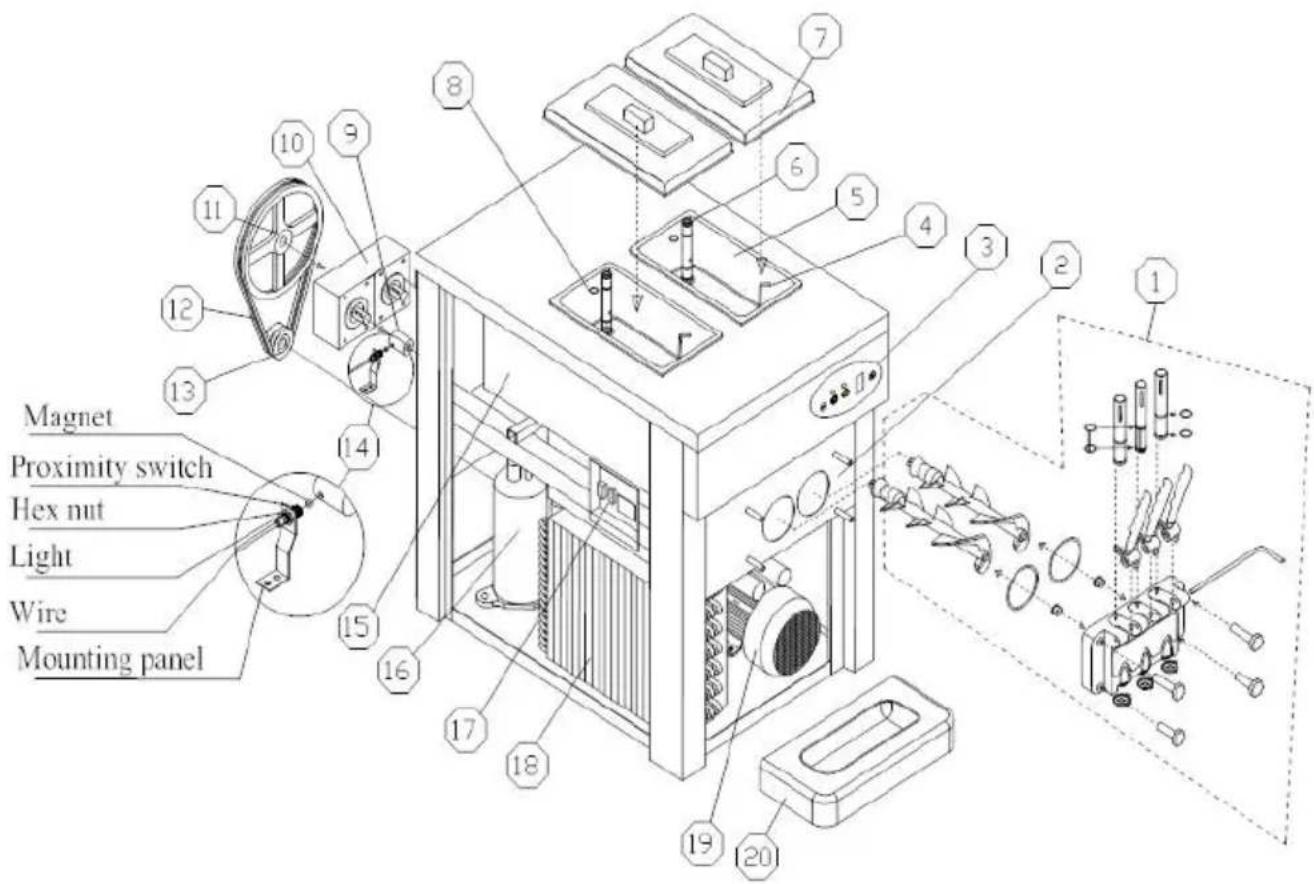

Non.	Nom de la pièce	Non.	Nom de la pièce
1	Ensemble de porte du distributeur	12	Ceinture
2	Base de porte du distribute	13	Poulie d'entraînement
3	Panneau de commande	14	Détecteur de proximité
4	Sonde de niveau de mélan	15	Évaporateur
5	Trémie	16	Compresseur
6	Tube d'alimentation	17	Boîte électrique
7	Couvercle de trémie	18	Condenseur
8	Bouchon du tube d'alimentation	19	Moteur de batteur
9	Couplage	20	Bac de récupération
dix	Boîte de vitesses
11	Poulie entraînée

II. Installations et réglage

A. Déballage et inspection

1) Coupez le ruban d'emballage. 2) Ouvrez la caisse en bois à l'aide d'un tournevis. 3) Retirez la mousse. 4) Inspectez soigneusement s'il y a une apparence défectueuse ou 5) Vérifiez les accessoires avec la liste de colisage. 6) Retirez le boulon de fixation et les pieds de fixation qui se trouvent sous la machine, poussez la machine, laissez la traction avant tomber au sol, puis retirez la base en bois, laissez les quatre roues au sol. (Si la machine est de table, placez-la directement au sol ou sur la table.)

CONSEILS : lors de la première utilisation de la machine, s'il reste des résidus de liquide dans le cylindre. Il s'agit de résidus de liquide non causés par le nettoyage en usine et n'affecteront pas les performances de la machine ni sa durée de service. Si cela provoque des désagréments, nous nous sentons désolés pour cela et merci de votre compréhension.

B. Installation

1) SÉLECTION DE L'EMPLACEMENT

a) Placez la machine sur un comptoir de niveau suffisamment stable et solide pour supporter son poids en toute sécurité.

b) Placez la machine dans un endroit qui laisse suffisamment d'espace à l'arrière et sur chaque côté pour une ventilation adéquate. Gardez un espace de 50 cm de tous les côtés pour la ventilation. La machine doit être protégée du soleil et ne doit pas être située trop près des unités qui dégagent une chaleur excessive.

2) ALIMENTATION

a) Sélectionnez l'alimentation appropriée en fonction de la tension et de la puissance indiquées sur la plaque signalétique.

b) Connectez le fil d'alimentation et l'alimentation électrique, en vous assurant que les fils jaune et vert sont fermement connectés au fil de terre.

Attention : un . Pour plus de sécurité, assurez-vous connexion à la terre est en bon état.b . Tous les fils extérieurs et autres appareils électroménagers doit confirmer avec la norme national

C. Test en cours d'exécution

1) Allumez l'interrupteur d'alimentation et vous entendrez un « bip », les motifs graphiques sur l'écran seront allumés, puis les motifs graphiques s'éteindront, la machine entre en mode « veille ». 2) Appuyez sur « Wash », l'indicateur correspondant s'allumera et en même temps vous entendrez le son du système de batteur fonctionner. Appuyez à nouveau sur le bouton « Wash », le système de batteur s'arrêtera. 3) Appuyez sur « Auto », l'indicateur correspondant s'allumera et le système de batteur commencera à fonctionner. Après 3 secondes, le système de refroidissement commencera également à fonctionner, les pompes à air des deux trémies entreront en état de fonctionnement normal.

D. Nettoyage et stérilisation

Étape 1 : Préparez 5 à 6 litres d'eau tiède, mélangez-les avec du détergent alimentaire selon les spécifications du fabricant. Et c'est la solution stérilisante.

Étape 2 : Versez la solution dans la trémie. Pendant que la solution est dans le cylindre de congélation, brossez et nettoyez la trémie de mélange. Étape 3 : Appuyez sur la touche « nettoyer » et laissez la machine fonctionner pendant environ 5 minutes.

Étape 4 : Placez un seau vide sous le bec de tirage et appuyez sur la poignée de tirage. Retirez toute la solution.

Étape 5 : Répétez cette opération 2 à 3 fois avec de l'eau uniquement.

Avis : un . La température de la solution stérilisante pas dépasser 60 °C, sinon cela endommagerait les p de rechange.B. _ Retirez toute l'eau de la trémie après l'avoir vi cela endommagerait le batteur pendant le fonctionnem du compresseur.C. _ Tout en appuyant sur la touche « clean », fai attention au voyant lumineux afin d'éviter d'appuyer s mauvaise touche.

III. Instructions d'opération

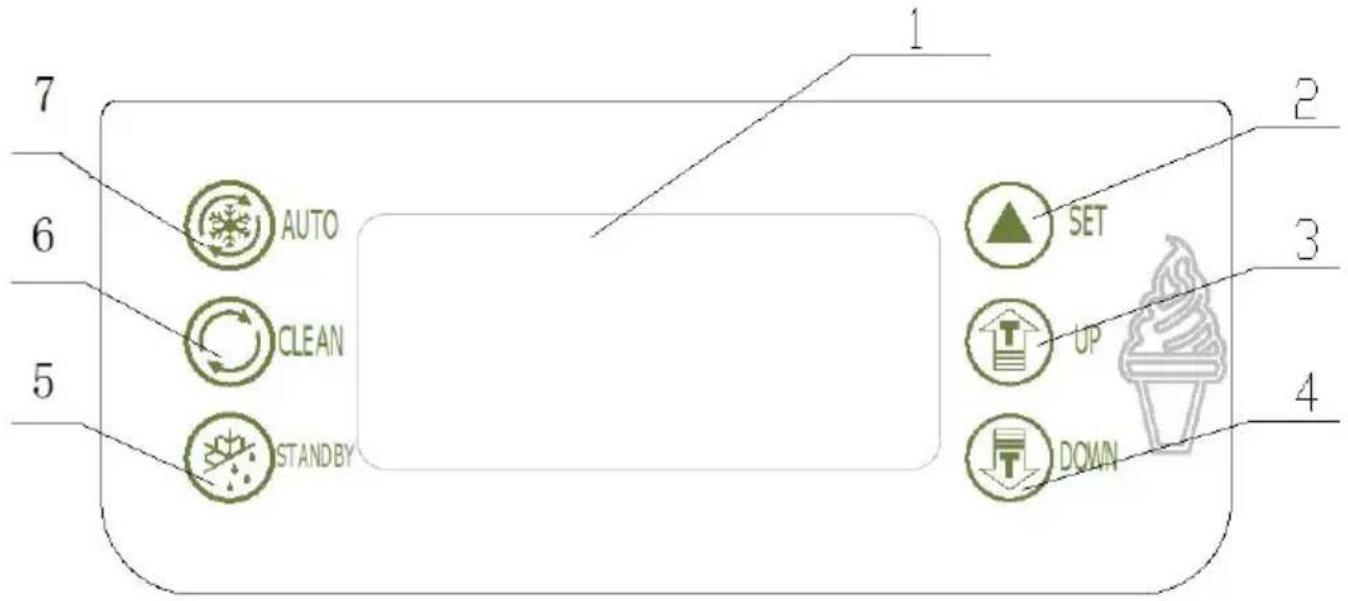

A. Instructions clés

Figure 2

1 . écran d'affichage2 . définir la clé3 . touche de réglage ( haut )4 . touche de réglage ( bas )

5 . clé de veille6 . Clé de lavage7 . Clé automatique

◆ RÉGLAGE DES TOUCHES (HAUT / BAS)

a. Définir le niveau de dureté :

Lorsque la machine est en mode prêt, appuyez sur la touche « UP ».

Maintenez la touche « DOWN » enfoncée pendant plus de 2 secondes, puis le mot « SET » clignote à l'écran et le chiffre indique le niveau de dureté réglé. Par exemple, si l'écran affiche « 02 », cela signifie que le niveau de réglage actuel de la rigidité augmentera d'un niveau à chaque fois que la touche « UP » ou « DOWN » est enfoncée. Il varie de « 01 » à « 10 ».

b. Définir les paramètres :

Machine en mode « veille », appuyez simultanément sur « UP » et « DOWN » et maintenez-les enfoncés pendant 5 secondes, la fenêtre affiche l'icône « P1 » (révision du temps de redémarrage périodique). Appuyez sur « 🍒 », la fenêtre affichera « 05 » (la plage variable est de 1 à 15 minutes, appuyez sur « UP » et « DOWN » pour modifier le réglage).

Machine en mode « veille », appuyez simultanément sur « UP » et « DOWN » et maintenez-les enfoncés pendant 5 secondes, la fenêtre affiche l'icône « P1 » (révision du temps de redémarrage périodique). Appuyez sur « OK », la fenêtre affichera « 05 » (la plage variable est de 15 minutes). Appuyez sur « UP » et « DOWN » pour modifier le réglage.

Continuez à appuyer sur la touche « » deux fois, chaque fois que l'opération peut changer l'affichage de l'icône sur la fenêtre. Et lorsque chaque icône apparaît, en appuyant une fois sur la touche « » pour modifier le paramètre souhaité. (Le volume peut être modifié en appuyant sur « HAUT » et « BAS »)

Icône	Implication	Plage variable
P1	Affichage du temps de redémarrage périodique	Portée : 5~15 minutes
P2	Retard d'arrêt du moteur d batteur	Plage : 5 ~ 15 seconde
P3	Aucune signification spécifique	Plage : 5 ~ 15 seconde
P4	Température de pré-refroidissement de la trém	Plage : 10 à 80, indic 1,0 °C ~8,0 °C
P5	Réglage de la température cylindre
P6	Fréquence de nettoyage	Plage : 2 à 14 , indique jours
P7	Réglage de l'heure d'alarme manque de mélange	Plage : 0 à 10 minutes , Non-Stop

Appuyez sur ⚠️», la machine entrera dans le réglage du volume circulatoire. Sans aucune opération dans dix secondes, les volumes ré seront automatiquement enregistrés et reviendront en mode veille.

Réglage de l'heure

En mode veille, appuyez sur les boutons « AUTO » et « WASH » pendant quelques secondes, la fenêtre affiche « F1 01 », puis vous pouvez cliquer sur la touche « UP » ou « DOWN » pour régler le numéro arrière. Appuyez sur la touche « ⚠ », la fenêtre affiche « F2 12 », par analogie jusqu'à « F7 ». Remarque : F1 indique le symbole de la marque, 02 01 03……30 indique la valeur réelle.

F1 -- semaine (00 - dimanche) F2 -- année F3 -- mois F4 -- date F5 -- heures F6 -- minutes F7 -- secondes

◆ CLÉ DE LAVAGE

Appuyez sur la touche de lavage « », l'icône « CLEAR » s'allume et le batteur commence à fonctionner. Il se fermera lorsque vous appuierez à nouveau dessus.

TOUCHE DE VEILLE

Appuyez sur la touche veille, « STANDBY » et l'icône « FRESH » s'allumeront. Le petit compresseur pour trémie est contrôlé par réglage de la température. Il s'arrêtera lorsque la température sera inférieure à la valeur réglée et recommencera si la température dans la trémie augmente de 2 °C. Lorsque la température dans le cylindre est inférieure à la valeur réglée, le gros compresseur s'arrête, après 15 secondes le moteur du batteur s'arrête. Lorsque la température dans le cylindre augmente de 2 °C, le moteur du batteur démarre, après 3 secondes le gros compresseur démarre. La température de la trémie et du cylindre de congélation peut être directement affichée sur l'écran.

◆ CLÉ AUTOMATIQUE

Appuyez sur la touche veille, « AUTO » et l'icône « FRESH » s'allument. Le petit compresseur pour trémie est contrôlé par réglage de la température. Il s'arrêtera lorsque la température sera inférieure à la valeur réglée et recommencera si la température dans la trémie augmente de 2 °C. Le gros compresseur pour cylindre s'arrête lorsque la valeur de dureté atteint 99, après 15 secondes, le moteur du batteur s'arrête. Le moteur du batteur redémarre lorsque le temps écoulé pour la valeur de réglage (temps de cycle pour redémarrer la machine). Après 3 secondes, le gros compresseur démarre.

♦ FONCTION DE PROTECTION

- Le capteur du cylindre de congélation est en circuit ouvert ou en court-circuit, la fenêtre de dureté sur l'écran affichera « RL » ou « F », le buzzer retentira et la machine s'arrêtera.

- Le capteur de la trémie de mélange est en circuit ouvert ou en court-circuit, la fenêtre de dureté sur l'écran affiche « RL » ou « RH », le buzzer hurle et la machine s'arrête.

- Lorsque la machine est en mode « WASH » ou « AUTO », si l'afficheur numérique affiche « — — » avec alarme et arrêt de la machine, les touches du panneau de commande seront verrouillées. Cela signifie que le détecteur de proximité est endommagé ou n'est pas dans la bonne position. Changez-le ou placez-le dans la bonne position.

- Lorsque l'afficheur numérique affiche « NL » avec alarme et arrêt de la machine, cela signifie que la courroie du système moteur du batteur dérape.

- Si vous appuyez sur la poignée pendant plus d'une minute, la fenêtre de dureté sur l'écran affichera « Cb », le buzzer retentira et la machine s'arrêtera.

- Sous l'état « AUTO » ou « STANDBY », si le mélange manque, la fenêtre de dureté sur l'écran affichera « CL » et la dureté en alternance, le buzzer hurlera pendant 20 secondes.

- Le chiffre « 01 » clignotera s'il reste seulement 1 jour pour le cycle de nettoyage de réglage. Lorsque le cycle de nettoyage est terminé, la f

affichera « OVER » et le buzzer fonctionnera par intermittence. Ensuite, vous pouvez simplement utiliser les fonctions « WASH » et « PUMP ». La fonction de réfrigération est verrouillée et ne peut être déverrouillée qu'après avoir éteint et rallumé l'appareil. Le cycle de nettoyage comp

- Moins de refroidissement, pas de refroidissement ou refroidissement une heure sans que la glace ne se forme, l'écran affichera « ERR : » et le son du « BIP » continuera.

B. Faire de la glace

1) ASSUREZ-VOUS QUE LA MACHINE EST PROPRE ET DÉSINFECTÉE AVANT DE FAIRE DE LA CRÈME GLACÉE.

a. Préparez une solution désinfectante avec de l'eau tiède (température comprise entre 50 °C et 60 °C), versez-la dans la trémie et nettoyez la paroi de la trémie.

b. Allumez l'interrupteur d'alimentation, puis appuyez sur « © » et laissez fonctionner pendant 5 minutes.

c. Placez un seau vide sous la porte de distribution, abaissez la poignée pendant 3 secondes, puis revenez à la main. Répétez cette opération plusieurs fois pour nettoyer soigneusement l'ensemble de la pompe de mélange. d. Retirez toute la solution désinfectante de la machine et éteignez-la. e. Retirez les 4 vis de la porte de distribution, puis retirez l'ensemble de la porte de distribution. Démontez-le et mettez les pièces dans la solution désinfectante pour les nettoyer soigneusement. Puis assemblez-les ensemble et placez-le sur la machine.

f. Versez de l'eau propre dans la trémie et répétez pour la rincer plusieurs fois.

g. Utilisez une serviette propre pour essuyer l'eau de la porte du distributeur.

2) PRÉPARER LE MÉLANGEUR

Préparez le mélangeur à crème glacée selon les instructions de votre mélangeur de crème glacée ou de liquide acheté. Assurez-vous que le mélangeur de liquide est exempt d'impuretés ou de particules. Et

conservez-le 15 minutes ou conservez-le au congélateur.

3) FAIRE DE LA GLACE

Remarque : Lorsque vous sélectionnez un autre nouveau mélangeur à crème glacée pour préparer de la crème glacée, veuillez régler le niveau de dureté sur « 02 » pour faire de la crème glacée. Et ajustez le niveau de dureté lors de la distribution de la crème glacée.

a. Versez la moitié du mélange frais dans la trémie.

b. Appuyez sur « Ⓞ » jusqu'au trou d'entrée du cylindre de la pompe à bulle. Ce n'est pas bon pour la forme de la crème glacée si vous ne procédez pas de cette façon.

c. Ajoutez plus de mélangeur à crème glacée dans la trémie, mettez le couvercle de la trémie. Appuyez sur la touche « » pour démarrer l'opération. Le nombre sur l'afficheur numérique augmentera pendant le fonctionnement. Lorsque le nombre atteint « 99 », la crème glacée du cylindre de congélation est prête à être servie.

d. Distribution de crème glacée. Placez un cône ou un autre récipient sous la porte du distributeur, abaissez la poignée pour obtenir de la glace. Puis repoussez-la après la distribution.

e. Nettoyez la machine après le travail quotidien. Distribuez toute la crème glacée dans le cylindre de congélation et le mélangeur dans la trémie. Nettoyez et désinfectez la machine comme indiqué ci-dessus.

IV. Utilisation et entretien

Différentes machines doivent être utilisées et entretenues en fonction de leurs différentes conditions d'utilisation et conditions environnementales.

A. Lavage des cylindres de réfrigération

Nettoyez les cylindres de réfrigération une fois par jour pour une durée de vie plus longue et pour la santé des clients.

1) Appuyez sur la touche « » pour évacuer toute la boue restante des récipients à boissons et du cylindre de réfrigération, puis cliquez sur la touche « », la machine s'arrêtera ;

2) Prenez la bonne quantité de détergents alimentaires, préparez la

solution désinfectante selon ses instructions avec de l'eau tiède, puis mettez la solution dans chaque seau ;

3) Appuyez sur la touche « », après que la machine ait agité environ 5 minutes, déchargez la solution désinfectante, suivie d'un lavage à l'eau 3 fois, puis arrêtez la machine ; 4) Coupez l'alimentation, démontez et lavez les pièces.

a. Dévissez les quatre vis de fixation devant la porte du distributeur, retirez la porte du distributeur ; b. Retirez les composants comme suit : goupille de poignée, poignée piston, joint torique pour piston et joint torique pour porte du distributeur ; c. Retirez le batteur du réservoir de réfrigération, puis retirez le joint du batteur.

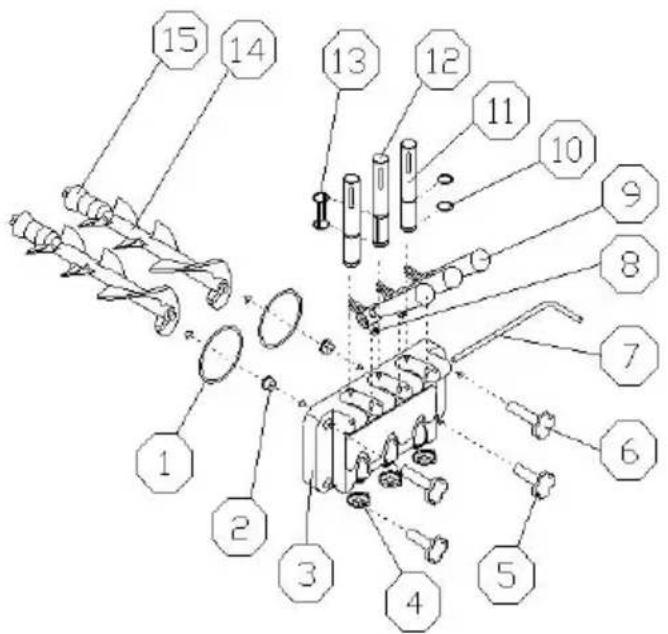

1 . Joint torique pour porte du distributeur2 . manchon de support3 . porte de distribution4 . casquette de mannequin5 . boulon vers le bas6 . boulon supérieur7 . goupille pour poignée8 . vis pour poignée

9 . poignéedix . Joint torique pour piston11 . piston12 . piston central13 . Joint torique pour pistoncentral14 . batteur15 . joint pour batteur

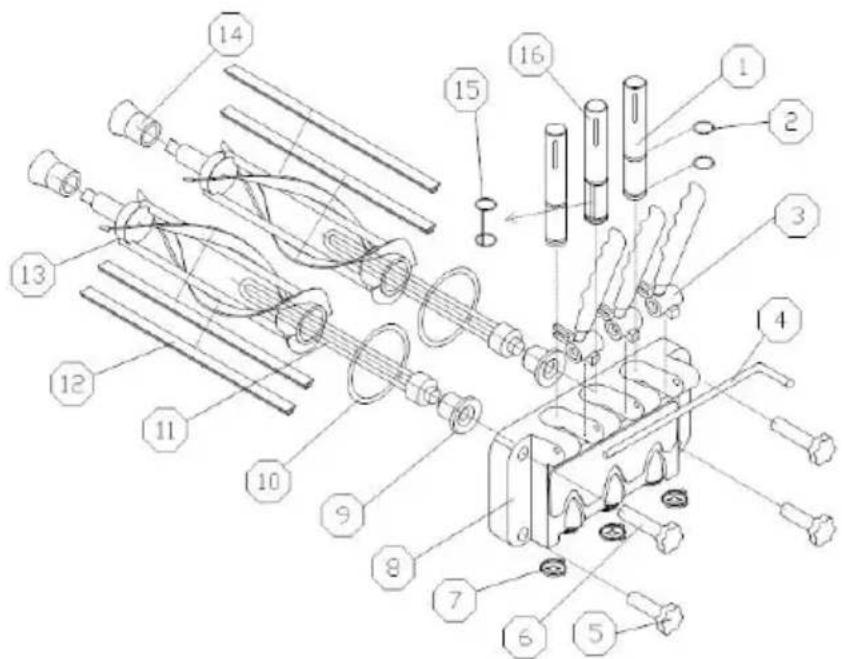

1 . piston2 . Joint torique pour piston3 . poignée4 . goupille de poignée5 . écrou de vis (vers le bas6 . écrou à vis (vers le haut)7 . Casquette de modelage8 . valve de distribution

9 . manchon de supportdix . joint pour valve de distribu11 . bouchon de débit12 . lame13 . batteur14 . joint pour batteur15 . Nouveau joint torique du p central16 . Nouveau piston central de conception

d. Mettez les composants dans une solution désinfectante pour les nettoyer. Vérifiez le batteur, le joint du batteur, le joint torique de la distributeur, le manchon de support et le joint torique du piston. S'ils sont usés, ils doivent être remplacés ;

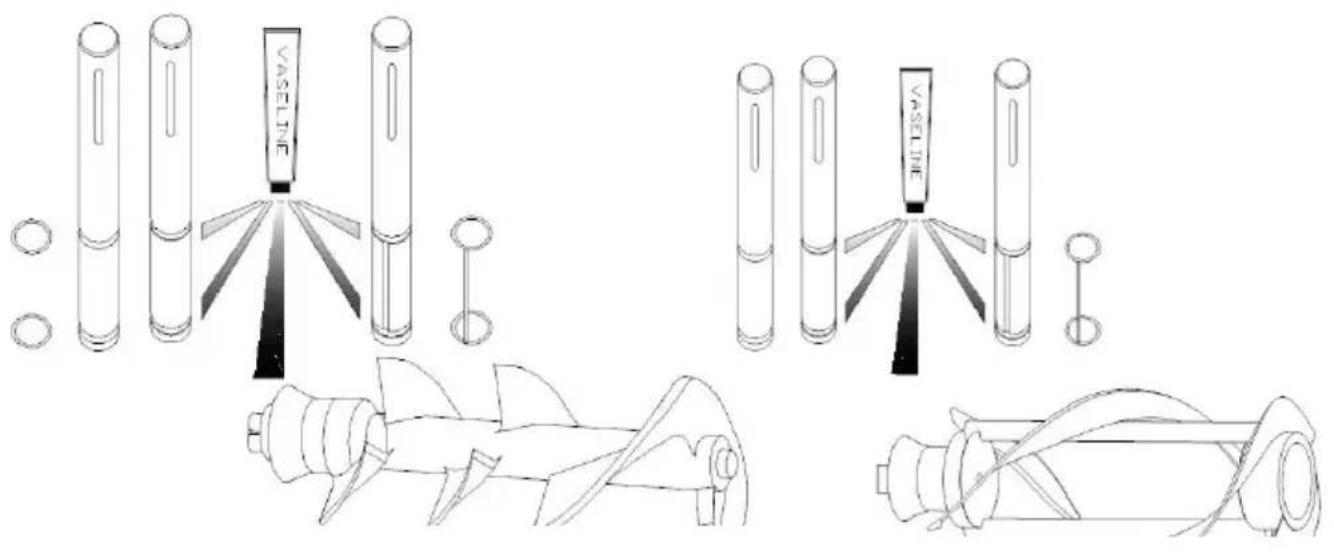

e. Après le nettoyage, lubrifiez les pièces avec de la vaseline, puis installez les pièces selon la méthode de démontage.

Figure 4

Remarque : Avant d'installer le piston, le joint torique du piston, le b et le joint du batteur, vous devez lubrifier avec de la vaseline (lubrifier la vaseline sur la rainure du joint, pas sur l'extrémité du batteur). L'utilisation fréquente de la vaseline peut prolonger la durée de vie des composants.

B. Armoire de machine de nettoyage

Gardez l'armoire de la machine propre. Utilisez une serviette humide pour nettoyer l'armoire et ne rincez pas la machine directement avec de l'eau.

C. Nettoyage du condenseur

Après avoir été utilisé pendant un certain temps, le condenseur peut être recouvert de poussière, ce qui aura pour effet de réduire le rayonnement de chaleur et de provoquer une différence de réfrigération. Il nécessite donc un nettoyage périodique (tous les six mois).

Méthodes de nettoyage :

Étape 1 : Débranchez l'interrupteur d'alimentation principal.

Étape 2 : Retirez le panneau arrière et les panneaux latéraux.

Étape 3 : Nettoyez la poussière avec des outils tels qu'un aspirateur, l'air haute pression et une brosse à cheveux. Soyez prudent lors du nettoyage pour éviter d'endommager les ailettes du condenseur.

D. Ajustement de la ceinture

Après avoir été utilisée pendant un certain temps, la courroie de la machine peut s'allonger, elle doit donc être ajustée. Débranchez l'alimentation principale de la machine, retirez le panneau arrière et les panneaux latéraux, ajustez le boulon de tension et assurez-vous que la courroie est sous tension appropriée.

V. Guide de dépannage

Problèmes	Cause probable	Remède
La machine ne fonctionne pas	Machine non branchée sur la prise murale	Brancher la machine
	L'interrupteur de court-circuit est ouvert	Redémarrez-le après l'avoir repositionné
	Protéger le circuit	Supprimer le problème
La machine en position propre ne fonctionne pas	Le fil de connexion et détaché	Vérifiez et fixez le fil.
	Le moteur du batteur est tombé en panne	Réparer ou changer le moteur batteur
	Le mini-disjoncteur éta cassé.	Trouvez et résolvez le problèn puis repositionnez-le
La machine en position automatique ne fonctionne pas	Le fil du commutateur de fonction est détach	Vérifiez et fixez le fil.
	Il y a un problème a le panneau de commande.	Changez le panneau de commande.
Le compresseur ne	Basse tension	Résoudre le problème de la basse tension
	Contacteur cassé	changer le contacteur
fonctionne pas	Le relais du compresseur est cassé	Changez le panneau de commande.
	Il y a un problème a le panneau de commande.	Changez le panneau de commande.
	L'autoprotection du compresseur en cas d surcharge.	Trouver et résoudre le problèn
	Le compresseur est tombé en panne	Changer le compresseur
	Le condensateur du compresseur est cassé	Changer le condensateur
La machine ne gèle pas	Fuite du réfrigérant	Recherchez et réparez la fuite dans le tuyau, puis aspirez et rechargez le réfrigérant
	Vanne électrique cassée	Changer la vanne électrique
	Le moteur du ventilateur ne tourne pas	Réparer ou changer le moteur ventilateur
	Le condensateur du moteur du ventilateur est cassé	Changer le condensateur du moteur du ventilateur
Machine sans arrêt	Le point de consigne est trop bas	Augmenter le point de consign
	Il y a un problème a le panneau de commande.	Changer le panneau de contré
	Différence de réfrigération	Vérifier et réparer le système réfrigération
Le relais n'est pas	Basse tension	Résoudre le problème de la basse tension
stable	Il y a un problème a le panneau de commande.	Changez le panneau de commande.
	Le point de contact d'commutateur de contas'est cassé.	Retirez le point tactile ou changez le commutateur de contact.
Le produit ne distribue pas	La proportion de mélange est incorrecte et provoque la différence de réfrigération	Préparez une proportion appropriée de mélange.
	Pas de mélange dans trémie	Versez le mélange dans la tré
	L'interrupteur de fin de course est cassé ou fil d'attache est détach	Changer l'interrupteur ou fixer fil
	La ceinture est détachée ou glisse	Changer ou ajuster la ceinture
	Le manchon de roulement ou l'arbre d'batteur est usé	Changez le manchon de roulement ou l'arbre du batteur
Le produit trop mou	La proportion de la formule est fausse	Composez le mélange selon la formule donnée par le fournisseur.
	Le point de consigne est trop bas	Augmenter le point de consign
Fuite	Fuite du piston de dessin	Remontez ou changez le joint torique.
	La porte du distributeu fuit	Serrez les vis ou changez l'anneau en D
	Fuite du tube goutte goutte	Bien réparer ou changer le jo du batteur
Anneaux chauds	Protection basse tension	Arrêtez la machine, résolvez le problème et redémarrez 5 minutes plus tard.
	Arrêtez de travailler pour vous protéger	Arrêtez la machine, résolvez le problème et redémarrez 5 minutes plus tard.
	Le fin de course ne pas revenir à la norm	Abaissez la poignée et laissez fin de course revenir à la normale.
Présentoir à tube Nixie « NL »	La courroie patine ou moteur perd de la vitesse	Ajustez ou remplacez la courre résolvez le défaut du moteur
Affichage du tube Nixie « -	Le détecteur de proximité a dévié ou s'est cassé	Ajuster ou remplacer le commutateur de proximité

VI. Schéma de câblage schématique

• Les paramètres technologiques sont sur la plaque signalétique
• Le schéma électrique se trouve à l'intérieur de la carte.

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technique Assistance et certificat de garantie électronique
