GEBRUIKSAANWIJZING D520S-B Vevor

	Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels gebruik is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvange interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het en alle accessoires die met dit symbool zijn gemark Producten die als zodanig gemarkeerd zijn, mogen nie het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

Let tijdens gebruik, onderhoud en afvoer van het apparaat

het symbool dat lijkt op de linkerkant, dat zich op de achterkant van apparaat bevindt (achterpaneel of compressor) en geel of oranje van is. Het is een risico op brandwaarschuwingssymbool. Er bevinden zich brandbare materialen in de koelmiddelleidingen en de compressor. Zorg ervoor dat u tijdens gebruik, service en verwijdering ver weg bent van brandhaard.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te

bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-r. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming me instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door e of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

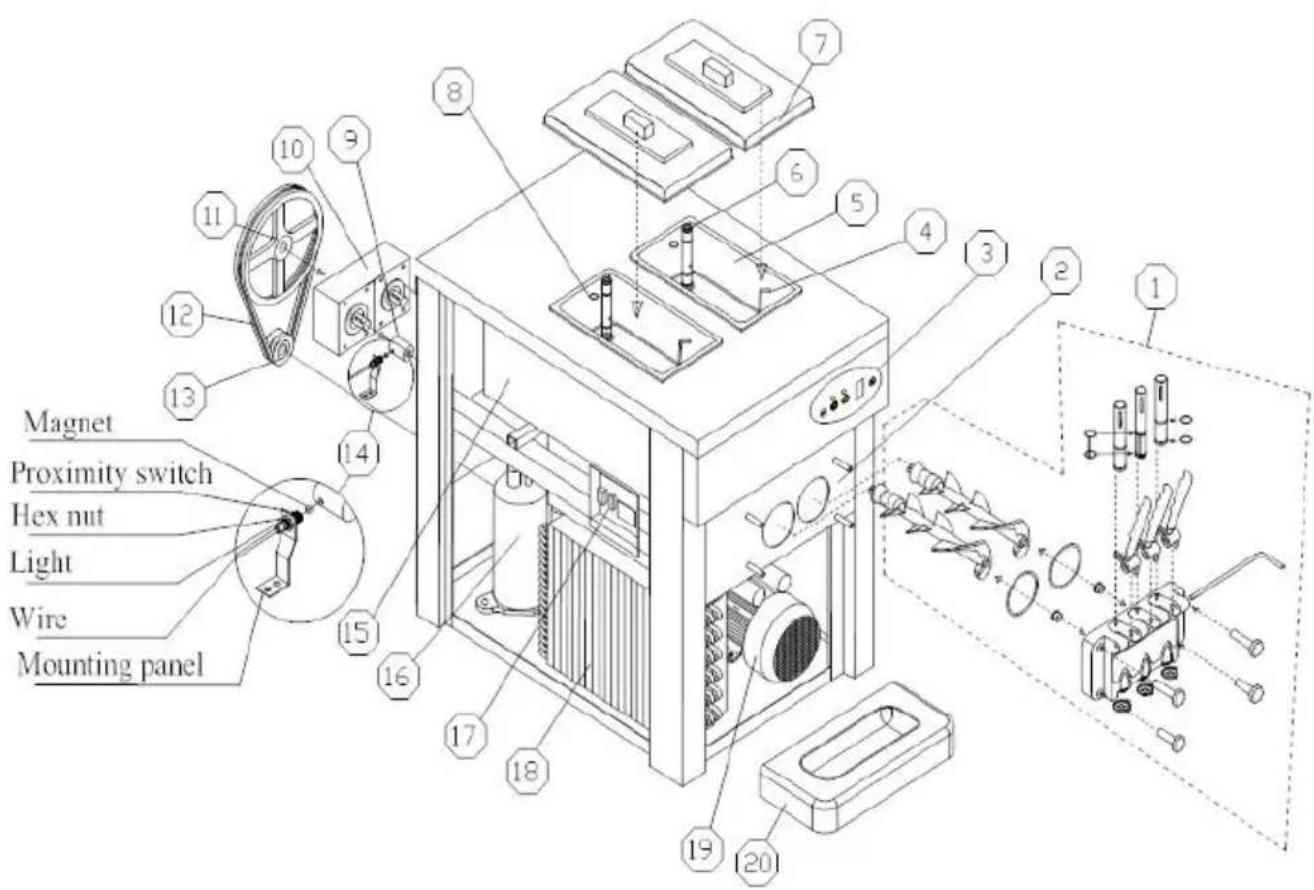

I. Geëxplodeerd diagram

Nee.	Onderdeelnaam	Nee.	Onderdeelnaam
1	Assemblage van dispenserdeur	12	Riem
2	Basis van dispenserdeur	13	Aandrijfpoelie
3	Bedieningspaneel	14	Nabijheidsschakelaar
4	Mengniveausonde	15	Verdamper
5	Hopper	16	Compressor
6	Toevoerbuis	17	Elektrische kast
7	Hopperafdekking	18	Condensor
8	Plug van de toevoerbuis	19	Kloppermotor
9	Koppelen	20	Afdruiprek
10	Versnellingsbak
11	Aangedreven Katrol

II. Installaties & Aanpassen

A, uitpakken en inspecteren

1 ) Knip de verpakkingstape af.
2 ) Open de houten kist met een schroevendraaier.
3 ) Verwijder het schuim.
4 ) Inspecteer zorgvuldig of er sprake is van een defect uiterlijk of r
5 ) Controleer de accessoires met paklijst.
6 ) Verwijder de bevestigingsbout en bevestigingsvoeten die zich aan onderkant van de machine bevinden, duw de machine, laat de voorwielaandrijving op de grond vallen en verwijder vervolgens de hou: basis, laat de vier wielen aan de grond staan. (Til de machine direct grond of op de tafel als de machine van het tafeltype is)

TIPS: Wanneer u de machine voor het eerst gebruikt, als er vloeistof in de cilinder achterblijven. Dit zijn normale vloeistofresten veroorzaakt door reiniging af fabriek en hebben geen invloed op de prestaties van machine en de onderhoudstijd. Als dit enig ongemak veroorzaakt, vind we het jammer daarvoor en bedankt voor uw begrip.

B. Installatie

1) LOCATIE SELECTEREN

a 'Plaats de machine op een waterpas die stabiel en sterk genoeg het gewicht ervan veilig te kunnen dragen.

b · Plaats de machine op een locatie die voldoende ruimte aan de achterkant en elke zijkant biedt voor een goede ventilatie. Houd 50 c ruimte vrij van alle ventilatiezijden. De machine moet schaduw bieden tegen de zon en mag niet te dicht bij de units worden geplaatst die overmatige hitte uitstralen.

2) STROOMVOORZIENING

a 'Selecteer de juiste voeding volgens de spanning en het vermogen het typeplaatje.

b • Sluit de stroomdraad en de voeding aan, waarbij u ervoor zorgt gele en groene draad stevig met de aardedraad zijn verbonden.

Let op: een . Zorg voor de veiligheid voor de aard verkeert in goede staat.

B. Alle externe draden en andere apparaten moet

C, Testen uitvoeren

1) Zet de aan/uit-schakelaar op “AAN” en u hoort een “pieptoon”, alle grafische patronen op het scherm lichten op en daarna gaan de grafi patronen uit, de machine gaat naar de “Standby”-modus.
2) Druk op "Wash", het bijbehorende indicatielampje gaat branden en tegelijkertijd hoort u het geluid van het werkende kloppersysteem. Druk nogmaals op de "Wash"-knop, het kloppersysteem stopt.
3) Druk op "Auto", de bijbehorende indicator gaat branden en het kloppersysteem begint te werken. Na 3 seconden begint het koelsysteem ook te werken, de luchtpompen in beide trechters gaan naar de norm werkstatus.

D, opruimen en steriliseren

Stap 1: Bereid 5-6 liter warm water, meng met voedselwasmiddel volg de specificaties van de fabrikant. En dit is de steriliserende oplossing. Stap 2: Giet de oplossing in de trechter Terwijl de oplossing in de vriescilinder stroomt, borstelt en reinigt u de mixtrechter.
Stap 3: Druk op de toets “reinigen” en laat de machine ongeveer 5 draaien.
Stap 4: Plaats een lege emmer onder de uitloop en druk de uittrekha naar beneden. Trek alle oplossing af.
Stap 5: Herhaal deze handeling 2-3 keer met alleen water.

Kennisgeving : A . De temperatuur van de sterilisatieoplossing mag niet hoger zijn dan °60 anders worden de reserveonderdelen beschadigd.

B. Tap al het water uit de trechter af nadat u de schoongemaakt, anders zal de roerder beschadigd rak terwijl de compressor draait.

C. Terwijl u de toets “reinigen” indrukt, let u op het indicatielampje om te voorkomen dat u op de verkeerde toets drukt.

III. Bedieningsinstructie

A, Sleutelinstructie

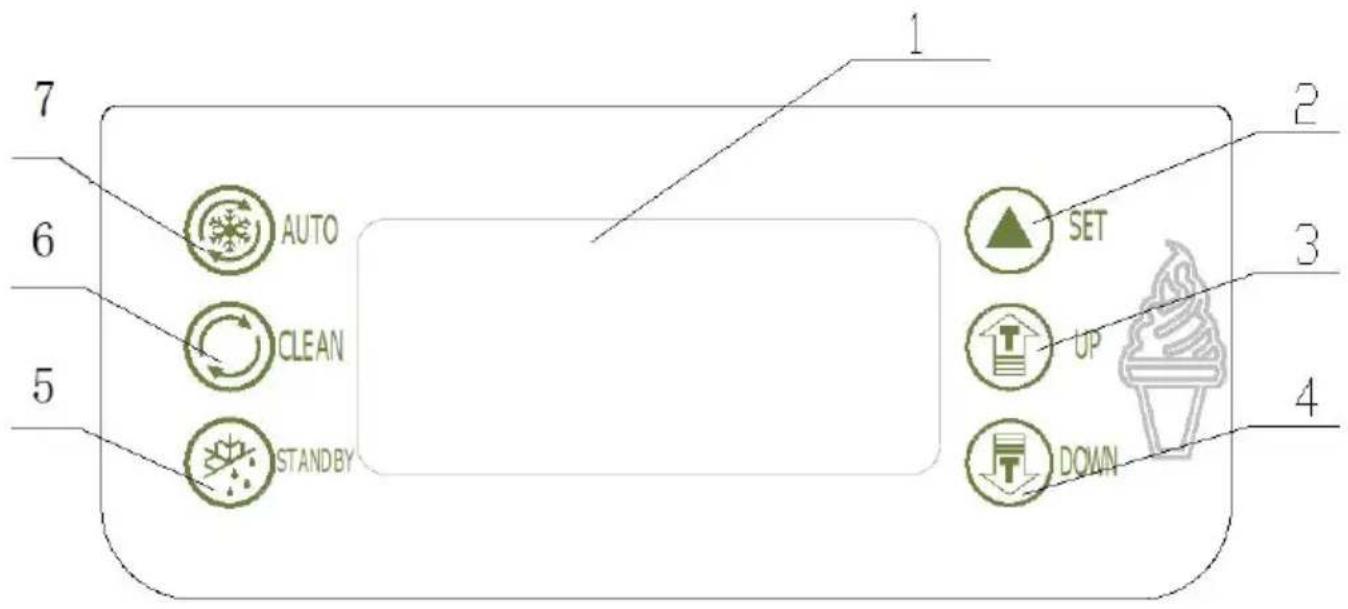

7 6 5 AUTO CLEAN STANDBY 1 2 3 4 SET UP DOWN

Figuur 2

1 . weergavescherm2 . sleutel instellen3 . passleutel aan ( omhoog )4 . passleutel aan ( omlaag )

5 . stand-by-toets6 . Was sleutel7 . Automatische sleutel

◆ SLEUTEL INSTELLEN (OMHOOG / OMLAAG)

een, ingesteld hardheidsniveau:

Wanneer de machine in de gereedmodus staat, drukt u langer dan 2 seconden op de “UP”- of “DOWN”-toets. Het woord “SET” op het dis knippert en het getal toont het ingestelde hardheidsniveau. Als het dis bijvoorbeeld “02” weergeeft, betekent dit dat het huidige instelniveau 2 De stijfheid zal elke keer dat de “UP” of “DOWN” toets wordt ingedru één niveau toenemen. Het circuleert van “01” tot “10”

(01(zacht)-02(hard)-03(harder)----10(hardste)-01(zacht))

b 、 parameters instellen :

Machine in de "stand-by" -modus, druk tegelijkertijd op "UP" en "DOW en houd deze 5 seconden ingedrukt. Het venster "SET" geeft het

pictogram "P1" weer (periodieke herstarttijd bekijken), druk op "", het venster wordt weergegeven "05" (Het variabele bereik is van "5\~15" minuten, druk op "UP" en "DOW" kan het instellingsvolume wijzigen) Blijf wee keer op de " " toets drukken; elke keer dat u de handelir uitvoert, kan de weergave van het pictogram op het venster verandere En wanneer elk pictogram verschijnt, drukt u één keer op "de" toets om de gewenste instelling te wijzigen. (Het volume kan worden gewijz door op "UP" en "DOWN" te drukken).

Icoo n	Implicatie	Variabel bereik
P1	Periodieke herstarttijd Zien	Bereik : 5~15 minuten
P2	Stopvertraging van de roerdermotor	Bereik: 5~15 seconden
P3	Geen specifieke betekenis	Bereik: 5~15 seconden
P4	Voorkoeltemperatuur trechter instellen	Bereik: 10-80 , geeft 1,0 aan ~8,0 °C
P5	Instelling cilindertemperatuur
P6	Reinigingsfrequentie	Bereik: 2-14 , geeft 2~14 dagen aan
P7	Gebrek aan mix Alarmerend tijdinstelling	Bereik: 0—10 minuten , "0 non-stop

Druk op “”, de machine gaat naar de instelling voor het circulatievol Zonder enige handeling binnen tien seconden worden de ingestelde volumes automatisch opgeslagen en teruggezet naar de stand-bymodus.

Tijd instelling

In de standby-modus drukt u gedurende 5 seconden op de knoppen "AUTO" en "WASH", het venster toont "F1 01", waarna u op de toet

of "DOWN" kunt klikken om het rugnummer aan te passen. Druk op toets “”, het venster toont “F2 12”, op soortgelijke wijze tot “F7 30” Opmerking: F1 zegt het markeringssymbool, 01、02、03……30 zegt werkelijke waarde.

F1 -- week (00 - zondag) F2 -- jaar F3 - maand F4 -- datum

F5 -- uren F6 -- minuten F7 -- seconden

WASSLEUTEL

Druk op de wastoets “”, het “CLEAR”-pictogram licht op en de klopp begint te werken. Als u er nogmaals op drukt, wordt deze gesloten.

◆ STANDBY-TOETS

Druk op de standby-toets. Het “STANDBY” en “FRESH” icoontje zal oplichten. De kleine compressor voor de trechter wordt geregeld d de ingestelde temperatuur. Het stopt wanneer de temperatuur lager is de instelwaarde, en start opnieuw als de temperatuur in de trechter 2 stijgt. Wanneer de temperatuur in de cilinder lager is dan de instelwa stopt de grote compressor en na 15 seconden stopt de roerdermotor. Wanneer de temperatuur in de cilinder 2 °C stijgt, start de roermoto seconden start de grote compressor. De temperatuur van de trechter vriescilinder kan direct op het scherm worden weergegeven.

AUTOTOETS

Druk op de standby-toets. Het “AUTO” en “FRESH” icoontje zal oplichten. De kleine compressor voor de trechter wordt geregeld door ingestelde temperatuur. Het stopt wanneer de temperatuur lager is dar ingestelde waarde, en start opnieuw als de temperatuur in de trechter stijgt. De grote compressor voor de cilinder stopt wanneer de hardheidswaarde 99 bereikt. Na 15 seconden stopt de roerdermotor. roerdermotor start opnieuw wanneer de tijd voor het instellen van de waarde is verstreken (cyclustijd voor herstarten van de machine). Na 15 seconden start de grote compressor.

- De sensor voor de vriescilinder heeft een open circuit of kortsluiting hardheidsvenster op het scherm toont “ RL ” of “ RH ” , de zoemer klinkt en de machine stopt.

- De sensor voor de mixhopper is open circuit of kortsluiting, het hardheidsvenster op het scherm toont “ RL ” of “ RH ” , de zoemer schreeuwt en de machine stopt.

- Wanneer de machine in de “WASH”- of “AUTO”-modus staat en op digitale display “— —” wordt weergegeven met alarm en de machine stopt , , worden de toetsen op het bedieningspaneel vergrendeld. Dat betekent dat de naderingsschakelaar beschadigd is of niet in de juiste positie staat. Wijzig het of plaats het op de juiste plaats.

- Wanneer het digitale display “NL” weergeeft met alarm en machine betekent dit dat de riem van het roerdermotorsysteem slipt.

- Als u de hendel langer dan 1 minuut ingedrukt houdt, zal het hardheidsvenster op het scherm “Cb” tonen, zal de zoemer schreeuwen en zal de machine stoppen.

- Onder de status “AUTO” of “STANDBY” zal, als er geen mix is, hardheidsvenster op het scherm afwisselend “CL” en hardheid to de zoemer zal 20 seconden lang schreeuwen.

- Het getal "01" gaat knipperen als er nog maar 1 dag over is voor ingestelde reinigingscyclus. Wanneer de reinigingscyclus voorbij is, toont het venster "OVER" en klinkt de zoemer met tussenpozen. Dan kunt gewoon de functies "WASSEN" en "POMPEN" gebruiken. De koelfuncti vergrendeld en kan alleen worden ontgrendeld nadat de stroom is uitgeschakeld en weer is ingeschakeld. De reinigingscyclus begint opnieuw te tellen.

- Minder koeling, geen koeling of meer dan een uur afkoelen, maar vormt zich nog steeds geen ijs. Op het scherm wordt “ERR” weergegen het geluid van “BEEP” blijft klinken.

B. IJs maken

1) ZORG ERVOOR DAT DE MACHINE SCHOON EN GEONTSMET IS VOORDAT U IJS MAAKT.

a. Bereid een ontsmettingsoplossing voor met warm water (temperatuur tussen 50 °C en 60 °C ), giet het in de trechter en maak de wan trechter schoon.

b、Zet de aan/uit-schakelaar aan en druk vervolgens op “©’ en laat het

5 minuten werken.

c、Plaats een lege emmer onder de doseerdeur, trek de hendel gedu

3 seconden naar beneden en zet hem dan met de hand terug. Herh

op deze manier zes keer om de mixpomp grondig te reinigen.

d、Haal alle ontsmettingsoplossing uit de machine en schakel “” ui

e、Verwijder de 4 schroeven van de dispenserdeur en verwijder

vervolgens de dispenserdeur. Demonteer deze en plaats ze in de

ontsmettingsoplossing om ze grondig te reinigen. Monteer ze vervolgen:

elkaar en plaats ze op de machine.

f、 Giet wat schoon water in de trechter en herhaal dit meerdere ke

g. Gebruik een schone handdoek om het water van de deur van de

dispenser te vegen.

2) BEREID DE MIXER VOOR

Bereid de ijsmixer voor volgens de instructies van uw gekochte ijspoe

of vloeibare mixer. Zorg ervoor dat de vloeibare mixer geen onzuiverh

of deeltjes bevat. En bewaar het gedurende 15 minuten of bewaar he

de vriezer.

3) MAAK IJS

Opmerking : Wanneer u een andere nieuwe ijsmixer selecteert om ijs

maken, stel dan de hardheid in op "02" om ijs te maken. En pas d

hardheid op de juiste manier aan als afgegeven ijs.

a、Giet een half vers mengsel in de trechter.

b、Druk op", totdat het inlaatgat van de pompcilinder zonder luck

is bereikt. Het is niet goed voor de vorm van ijs als u niet op deze

werk gaat.

c、Voeg meer ijsmixer toe aan de trechter, plaats het deksel van c

trechter erop. Druk op de “ ” toets om de werking te starten. Het n

op het digitale display zal tijdens gebruik stijgen. Wanneer het numme

bereikt, zal het ijs in de vriescilinder is klaar om te serveren.

d、 IJs uitdelen. Plaats een hoortje of ander bakje onder de deur

dispenser, trek de hendel naar beneden om ijs te krijgen. Duw het

vervolgens terug na het uitdelen.

e、 Reinig de machine na dagelijks werk. Doseer al het ijs in de vriescilinder en mixer in de trechter. Reinig en ontsmet de machine z hierboven beschreven.

IV. Gebruik & Onderhoud

Er moeten verschillende machines worden gebruikt en onderhouden op basis van hun verschillende gebruiksomstandigheden en omgevingsomstandigheden.

A, Koelcilinders wassen

Reinig de koelcilinders één keer per dag voor een langere levensduur voor de gezondheid van klanten.

1) Druk op de toets " " om alle resterende slurry uit de drankcontain en de koelcilinder te verwijderen en klik vervolgens op de toets ", machine stopt;
2) Neem de juiste hoeveelheid voedselwasmiddelen, maak een desinfecterende oplossing volgens de instructies met warm water en de oplossing vervolgens in elke emmer;
3) Druk op de toets " ", nadat de machine ongeveer 5 minuten hee geroerd, laat u de desinfectieoplossing leeglopen, gevolgd door 2 tot : keer wassen met water en stopt u vervolgens de machine;
4) Schakel de stroom uit, haal de onderdelen uit elkaar en was ze.

a、 Draai de vier bevestigingsschroeven aan de voorkant van de dispenserdeur los, verwijder de dispenserdeur;

b、Verwijder de componenten als volgt: pen van handvat, handvat, 2 O-ring voor zuiger en O-ring voor dispenserdeur van de dispenserdeur c、Trek de klopper uit de koeltank en verwijder vervolgens de pakking de klopper.

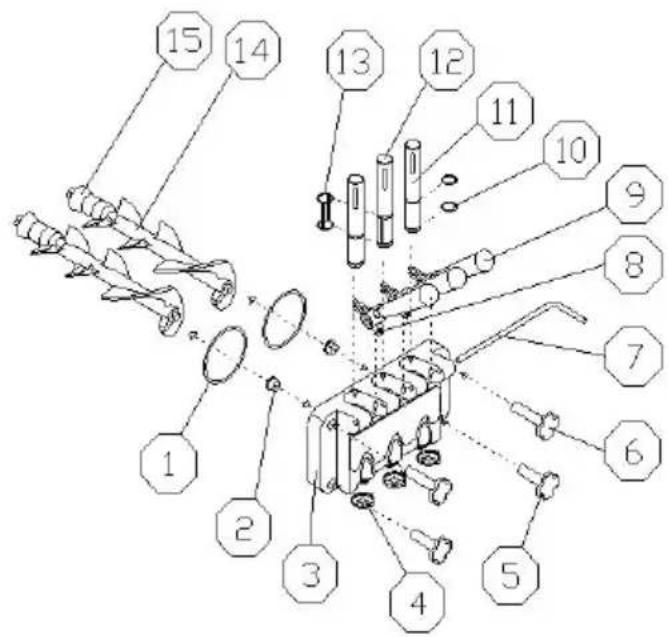

1 . O-ring voor dispenserdeur2 . ondersteunende mouw3 . uitgiftedeur4 . modellering kap5 . bout naar beneden6 . bovenste bout7 . pin voor handvat8 . schroef voor handvat

9 . hendel10 . O-ring voor zuiger11 . zuiger12 . middelste zuiger13 . O-ring voor middenzuiger14 . klopper15 . pakking voor klopper

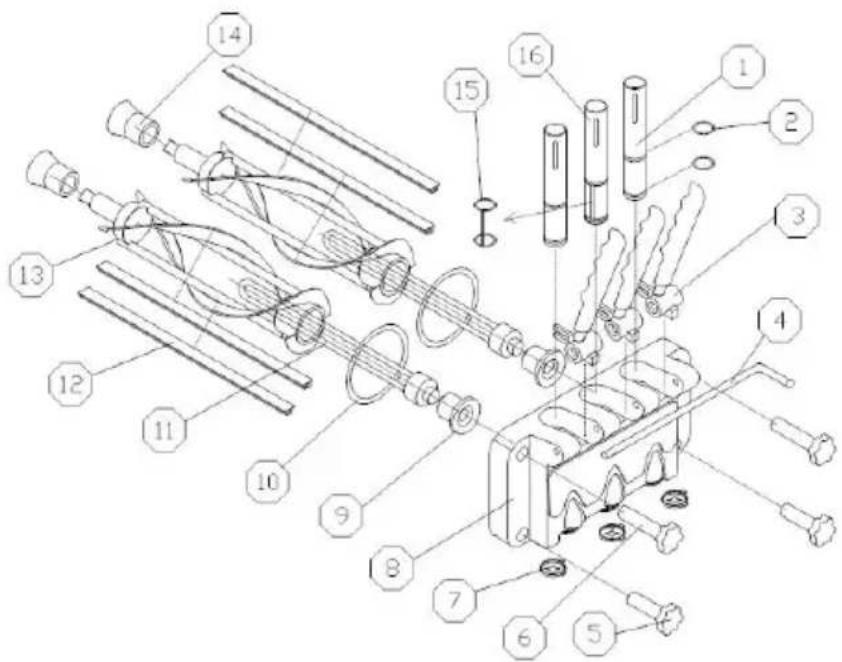

1 . zuiger2 . O-ring voor zuiger3 . hendel4 . pin van handvat5 . moer (naar beneden)6 . moer (omhoog)7 . Modellering kap8 . doseerventiel

9 . ondersteunende mouw10 . pakking voor doseerventiel11 . stroom plug12 . blad13 . klopper14 . pakking voor klopper15 . Nieuw ontwerp O-ring voor middelste zuiger16 . Nieuw ontwerp middenzuige

d、Plaats de componenten in een desinfecterende oplossing om ze schoon te maken, controleer de klopper, de pakking voor de klopper, O-ring voor de deur van de dispenser, de steunhuls en de O-ring vc zuiger. Als ze oud versleten zijn, moeten ze worden vervangen; e、Smeer de onderdelen na het reinigen in met vaseline en installe onderdelen vervolgens volgens de demontagemethode.

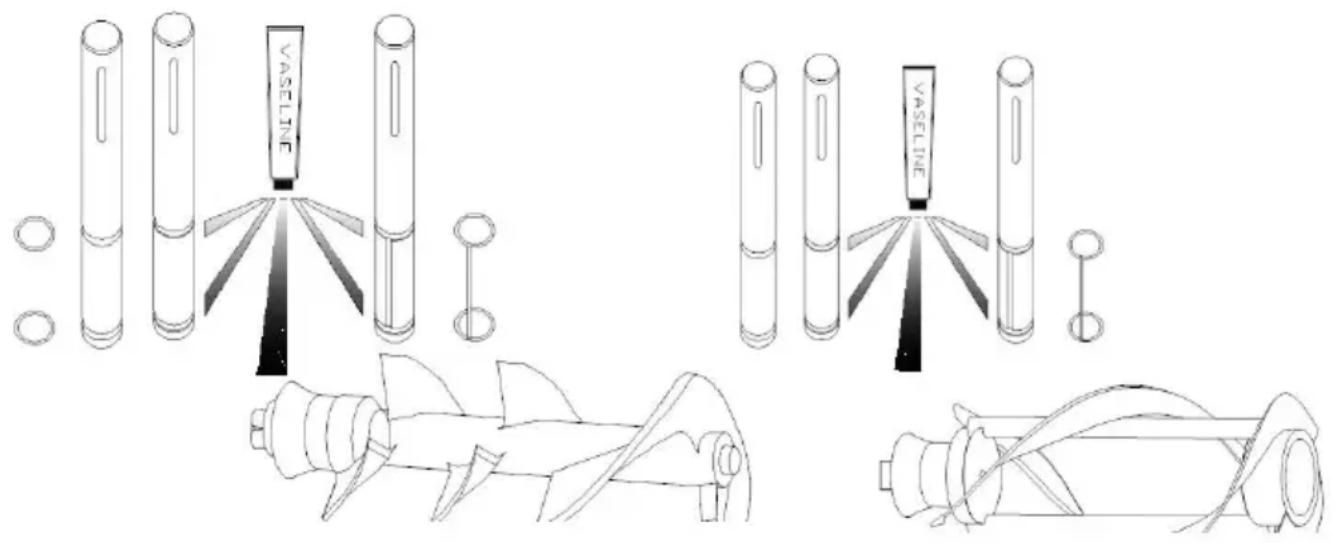

VASELINE VASELINE

Afb.4

Opmerking: Voordat u de zuiger, de O-ring voor de zuiger, de kloppe de pakking voor de klopper installeert, moet u vaseline smeren (smee vaseline op de groef van de pakking, niet op het uiteinde van de kl Regelmatig gebruik van vaseline kan de levensduur verlengen van componenten.

B, Kast voor reinigingsmachine

Houd de machinekast schoon, gebruik een natte handdoek om de kas schoon te maken en spoel de machine niet rechtstreeks met water.

Na een langere periode van gebruik kan de condensor dik zijn van I wat warmte uitstraalt en een verschil in koeling veroorzaakt, waardoor periodieke reiniging nodig is (elk half jaar).

Reinigingsmethoden:

Stap 1: Koppel de hoofdschakelaar los.

Stap 2: Verwijder het achterpaneel en de zijpanelen.

Stap 3: Verwijder stof met gereedschap zoals een stofzuiger,

hogedruklucht en haarborstel. Wees voorzichtig tijdens het schoonmaker om beschadiging van de vinnen van de condensor te voorkomen.

D, Riemafstelling

Na langdurig gebruik kan de riem van de machine langwerpig zijn en deze worden afgesteld. Koppel de hoofdvoeding van de machine los, verwijder het achterpaneel en de zijpanelen, stel de spanbout af en z ervoor dat de riem op de juiste spanning staat.

V. Gids voor het oplossen van problemen

Problemen	Mogelijke oorzaak	Remedie
Machine draait niet	Machine is niet aangesloten op het stopcontact	Sluit de machine aan
	De kortsluitschakelaar is geopend	Start het opnieuw nadat het opnieuw is gepositioneerd
	Bescherm circuit	Verwijder de problemen
Machine in schone	De verbindingsdraad is losgemaakt	Controleer de draad en maak deze vast.
standdraait niet	De kloppermotor ging kapot	Repareer of vervang de roermotor
	De mini-stroomonderbreker was kapot.	Zoek het probleem op, los he en verplaats het vervolgens
Machine in automatische standdraait niet	De draad van de functieschakelaar is losgemaakt.	Controleer de draad en maak deze vast.
	Er is een probleem het bedieningspaneel.	Wijzig het bedieningspaneel.
Compressor draait niet	Lage spanning	Los het probleem van lage spanning op
	Contactor kapot	contactor wijzigen
	Het relais van de compressor brak	Wijzig het bedieningspaneel.
	Er is een probleem het bedieningspaneel.	Wijzig het bedieningspaneel.
	De zelfbescherming va de compressor vanwege overbelasting.	Zoek en los het probleem op
	De compressor ging kapot	Vervang de compressor
	De condensator van d compressor is kapot	Vervang de condensator
Machine bevriest niet	Lekkage van het koelmiddel	Zoek en repareer het lek in leiding, zuig vervolgens het koelmiddel op en vul het bij
	Elektrisch ventiel kapot	Vervang de elektrische klep
	De ventilatormotor draait niet	Repareer of vervang de ventilatormotor
	De condensator van d ventilatormotor is kapot	Vervang de condensator van d ventilatormotor
Machine	Het instelpunt is te la	Verhoog het instelpunt
non-stop	Er is een probleem het bedieningspaneel.	Wijzig het bedieningspaneel
	Koelingsverschil	Controleer en repareer het koelsysteem
Het relais is niet stabiel	Lage spanning	Los het probleem van lage spanning op
	Er is een probleem het bedieningspaneel.	Wijzig het bedieningspaneel.
	Het aanraakpunt van contactschakelaar brak.	Verwijder het aanraakpunt of verander de contactschakelaar.
Product wordt niet gedispens eerd	De mengverhouding is onjuist en veroorzaakt het koelverschil	Zorg voor de juiste hoeveelhe mengsel.
	Geen mengsel in de trechter	Giet het mengsel in de trecht
	De eindschakelaar is kapot of de verbindingsdraad is losgemaakt.	Verander de schakelaar of bevestig de draad
	De riem is los of slip	Verander of pas de riem aan
	De lagerbus of de trommelas is versleten	Vervang de lagerbus of de klopperas.
Het product is te zacht	De proportie van de formule klopt niet	Meng het mengsel volgens de formule van de leverancier.
	Het instelpunt is te la	Verhoog het instelpunt
Lekkage	Trekzuiger lekt	Monteer of vervang de O-ring.
	Het deurtje van de dispenser lekt	Draai de schroeven vast of vervang de D-ring
	Druppelbuisje lekt	Goed repareren of de pakking voor de klopper vervangen
Warme ringen	Beveiliging tegen lage spanningStop met werken voor bescherming	Stop de machine, los het probleem op en start 5 minut later opnieuw.Stop de machine, los het probleem op en start 5 minut later opnieuw.
	De eindschakelaar kan niet terugkeren naar normaal	Duw de hendel naar beneden laat de eindschakelaar weer normaal worden.
Nixie buizendisplay “NL”	De riem slipt of de motor verliest snelheid	Pas de riem aan of vervang los de storing van de motor
Nixie-buis display “—”	De naderingsschakelaar is afgebogen of kapot gegaan	Naderingsschakelaar aanpassen of vervangen

• Technologieparameters staan op het typeplaatje
• Het elektrische schema bevindt zich aan de binnenkant van het bor

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en e-garantiecertificaat
