D520S-B - Eismaschine Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	D520S-B
Produkttyp	Eismaschine
Stromversorgung	220-240 V, 50 Hz
Hauptfunktionen	Automatisch, Standby, Waschen, Härteeinstellung (01 bis 10)
Einstellbare Parameter	P1 (Neustartzeit 5-15 Min.), P2 (Motorstopp 5-15 Sek.), P4 (Vorkühlung 1-8 °C), P5 (Zylindertemperatur), P6 (Reinigungsfrequenz 2-14 Tage), P7 (Alarm bei Mischungsmangel)
Anzeige	Digitaldisplay mit Symbolen (Härte, Temperatur, Alarme)
Kühlsystem	Kompressor, Kondensator, Verdampfer, zwei Mischbehälter
Zeiteinstellung	Woche, Jahr, Monat, Datum, Stunden, Minuten, Sekunden (F1-F7)
Härtegrade	01 (weich) bis 10 (sehr hart), einstellbar über Tasten HOCH/RUNTER
Tägliche Wartung	Reinigung und Sterilisation des Kühlzylinders mit antiseptischer Lösung
Periodische Wartung	Kondensatorreinigung alle 6 Monate, Riemeneinstellung
Sicherheit	Temperatursensoren (offener Stromkreis/Kurzschluss), Näherungssensor, Riemenalarm, Überlastschutz, Alarm bei Mischungsmangel
Fehlercodes	RL/RH (Sensor), NL (Riemen), Cb (Griff >1 Min.), CL (Mischungsmangel), ERR (Unterkühlung)
Wichtigste Ersatzteile	Spenderklappe, Rührwerk, O-Ringe, Riemen, Riemenscheiben, Getriebe, Näherungssensor, usw.
Garantie	Elektronische Garantieurkunde über Vevor-Support
Verwendungszweck	Gewerblich (Bars, Restaurants, Eisdielen)
Konformität	FCC Teil 15, EU-Richtlinie 2012/19/EU (WEEE)

Häufig gestellte Fragen - D520S-B Vevor

Wie reinige und sterilisiere ich die Eismaschine Vevor D520S-B?

Bereiten Sie 5 bis 6 Liter lauwarmes Wasser (max. 60 °C) gemischt mit einem lebensmittelechten Reinigungsmittel vor. Gießen Sie die Lösung in den Behälter, drücken Sie die Taste Waschen und lassen Sie sie 5 Minuten lang laufen. Stellen Sie einen Eimer unter den Auslauf, senken Sie den Griff, um die Lösung abzulassen. Spülen Sie 2- bis 3-mal mit klarem Wasser nach. Entfernen Sie anschließend die Spenderklappe (4 Schrauben) und reinigen Sie die Teile separat in der Desinfektionslösung. Schmieren Sie die Dichtungen vor dem Zusammenbau mit Vaseline.

Wie stelle ich den Härtegrad des Eises ein?

Drücken Sie im Standby-Modus die Tasten HOCH oder RUNTER länger als 2 Sekunden. Das Display zeigt 'SET' und den aktuellen Härtegrad (01 bis 10). Verwenden Sie HOCH/RUNTER, um zu ändern: 01 = weich, 10 = sehr hart. Die Einstellungen werden automatisch gespeichert.

Was bedeuten die Fehlercodes RL und RH auf dem Display?

RL weist auf einen offenen Stromkreis oder Kurzschluss des Temperatursensors des Gefrierzylinders hin. RH weist auf dasselbe Problem für den Sensor des Mischbehälters hin. In beiden Fällen stoppt die Maschine und ein Alarm ertönt. Überprüfen Sie die Sensoranschlüsse oder ersetzen Sie sie.

Wie stelle ich Uhrzeit und Datum an der Maschine ein?

Drücken Sie im Standby-Modus gleichzeitig die Tasten AUTO und WASCHEN für 2 Sekunden. Das Display zeigt 'F1 01' für den Wochentag. Drücken Sie HOCH/RUNTER, um einzustellen, und drücken Sie dann SET, um zu F2 (Jahr), F3 (Monat), F4 (Datum), F5 (Stunden), F6 (Minuten), F7 (Sekunden) zu wechseln.

Was ist der Unterschied zwischen den Modi Auto und Standby?

Im Modus Auto produziert die Maschine automatisch Eis: Der Kompressor und das Rührwerk laufen, bis die Härte 99 erreicht, dann stoppen sie und starten nach einem definierten Zyklus neu. Im Modus Standby hält der kleine Kompressor den Behälter kalt und der große Kompressor des Zylinders stoppt, wenn die Temperatur unter dem eingestellten Wert liegt, und startet neu, wenn die Temperatur um 2 °C steigt.

Wie ersetze oder stelle ich den Riemen des Rührwerks ein?

Trennen Sie die Stromversorgung. Entfernen Sie die Rückwand und die Seitenwände. Lokalisieren Sie den Riemen zwischen den Riemenscheiben. Verwenden Sie die Spannschraube, um die Spannung einzustellen. Wenn der Riemen abgenutzt ist oder rutscht, ersetzen Sie ihn durch einen neuen. Stellen Sie sicher, dass der Riemen richtig gespannt ist, um den Fehlercode NL zu vermeiden.

Was tun, wenn die Maschine '--' mit Alarm anzeigt?

Dieser Code weist auf ein Problem mit dem Näherungssensor hin: Er ist entweder beschädigt oder falsch positioniert. Überprüfen Sie seine Position und stellen Sie sie ein. Wenn das Problem weiterhin besteht, ersetzen Sie den Sensor. Die Tasten des Bedienfelds sind bis zur Lösung gesperrt.

Wie reinige ich den Kondensator?

Trennen Sie die Maschine vom Netz. Entfernen Sie die Rückwand und die Seitenwände. Verwenden Sie einen Staubsauger, Druckluft oder eine weiche Bürste, um den Staub von den Lamellen des Kondensators zu entfernen. Achten Sie darauf, die Lamellen nicht zu beschädigen. Eine Reinigung alle sechs Monate wird empfohlen.

Warum produziert die Maschine kein Eis?

Überprüfen Sie zuerst, ob die Maschine eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass sich die Mischung im Behälter befindet. Wenn der Kompressor nicht startet, überprüfen Sie die Netzspannung, das Kompressorrelais und die Steuerplatine. Wenn die Maschine nicht gefriert, könnte ein Kältemittelleck oder ein defektes Magnetventil vorliegen. Konsultieren Sie die Fehlerbehebungsanleitung im Handbuch.

Wie ist die Anzeige 'OVER' auf dem Display zu interpretieren?

Die Anzeige OVER erscheint, wenn der programmierte Reinigungszyklus (eingestellt über P6) abgeschlossen ist. Die Maschine gibt einen intermittierenden Piepton aus und sperrt die Kühlfunktionen. Zum Entsperren schalten Sie die Maschine aus und wieder ein. Führen Sie anschließend einen Waschzyklus (Taste WASCHEN) durch, um den Reinigungszähler zurückzusetzen.

BEDIENUNGSANLEITUNG D520S-B Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

EISMASCHINE

MODELL: D520S-B

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen Betrieb unterliegt den folgenden beiden Bedingungen: Dieses Gerät darf keine schädlichen Störungen verursa und (2) dieses Gerät muss alle empfangenen Störun akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol eine durchgestrichenen Mülltonne weist darauf hin, dass d Produkt in der Europäischen Union einer getrennter Müllsammlung bedarf. Dies gilt für das Produkt und Zubehörteile, die mit diesem Symbol gekennzeichnet sind solche gekennzeichnete Produkte dürfen nicht über d normalen Hausmüll entsorgt werden, sondern müssen einer Sammelstelle für das Recycling von Elektro- u Elektronikgeräten abgegeben werden

Achten Sie bei der Verwendung, Wartung und Entsorgung d

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei

genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder platzieren Sie sie r
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

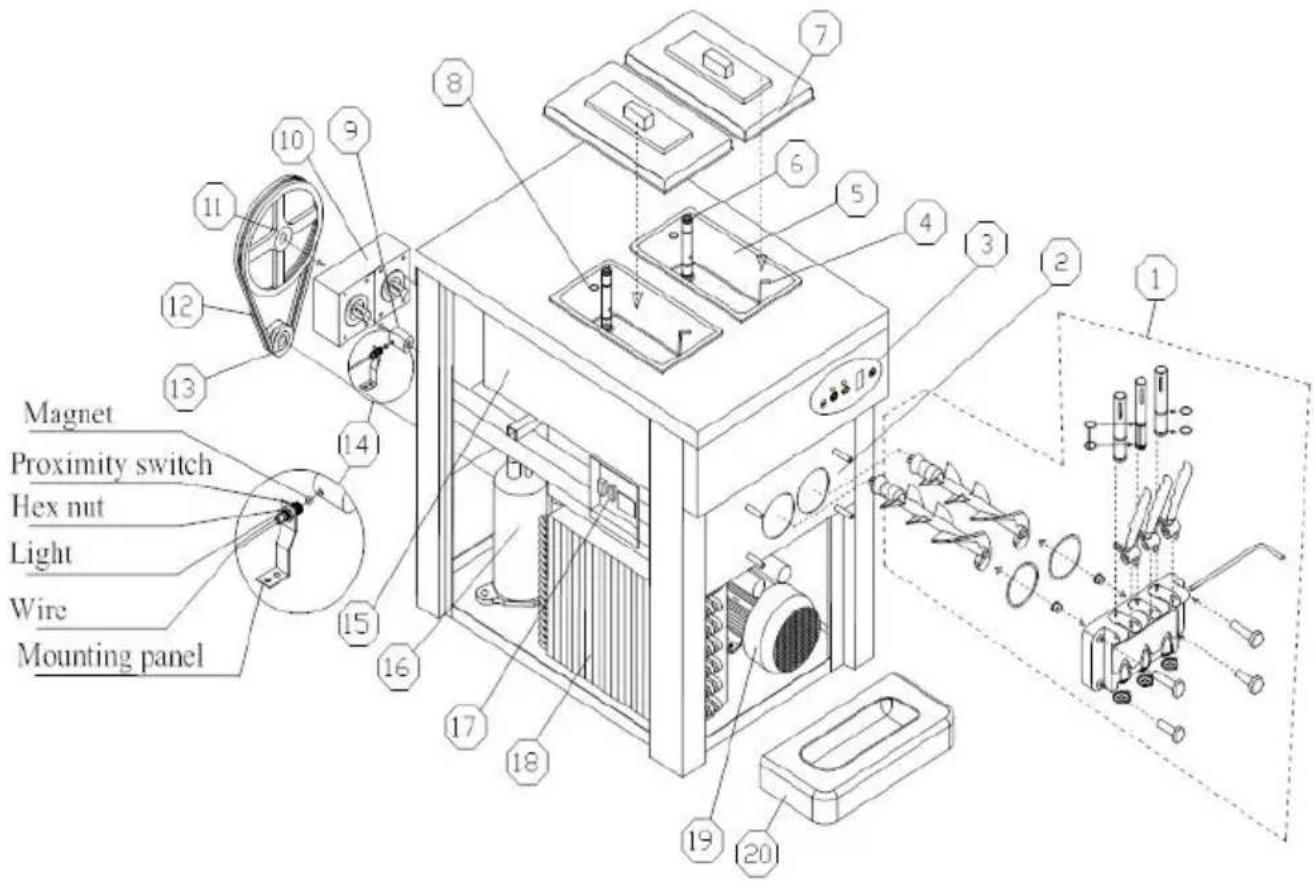

I. Explosionszeichnung

NEI N.	Teilname	NEI N.	Teilname
1	Spendertürbaugruppe	12	Gürtel
2	Basis der Spendertür	13	Antriebsriemenscheibe
3	Bedienfeld	14	Näherungsschalter
4	Mischniveausonde	15	Verdampfer
5	Trichter	16	Kompressor
6	Futterrohr	17	Elektrische Box
7	Trichterabdeckung	18	Kondensator
8	Stopfen des Zufuhrrohrs	19	Schlägermotor
9	Kupplung	20	Tropfschale
10	Getriebe
11	Angetriebene Riemenscheibe

II. Installationen und Anpassungen

A. Auspacken und Prüfen

1) Schneiden Sie das Verpackungsband ab. 2) Öffnen Sie die Holzkiste mit einem Schraubendreher. 3) Entfernen Sie den Schaumstoff. 4) Überprüfen Sie sorgfältig, ob ein fehlerhaftes Erscheinungsbild vorliegt oder nicht. 5) Überprüfen Sie das Zubehör anhand der Packliste. 6) Entfernen Sie die Befestigungsschraube und die Befestigungsfüße an der Unterseite der Maschine, schieben Sie die Maschine, lassen Sie das Vorderradantrieb auf den Boden fallen, nehmen Sie dann den Holzsockel heraus und lassen Sie die vier Räder auf dem Boden stehen. (Heben Sie die Maschine direkt auf den Boden oder auf den Tisch, wenn es sich um eine Tischmaschine handelt.)

TIPP: Wenn sich beim ersten Gebrauch der Maschine noch Flüssigkeitsrückstände im Zylinder befinden, handelt es sich dabei um normale Flüssigkeitsrückstände, die durch die Reinigung ab Werk entstehen und keinen Einfluss auf die Maschinenleistung und die Betriebsdauer haben. Sollten dadurch Unannehmlichkeiten entstehen, bedauern wir dies und danken für Ihr Verständnis.

B. Installation

1) Standort auswählen

a) Stellen Sie die Maschine auf eine ebene Arbeitsfläche, die stark genug ist, um ihr Gewicht sicher zu tragen. b) Stellen Sie die Maschine an einem Ort auf, der auf der Rückseite und an beiden Seiten ausreichend Platz für eine ordnungsgemäße Belüftung bietet. Halten Sie auf allen Seiten einen Abstand von 50 cm zu Wänden ein. Die Maschine sollte vor der Sonne geschützt sein und nicht in der Nähe von Geräten aufgestellt werden, die übermäßige Hitze abstrahlen.

2) Stromversorgung

a) Wählen Sie die richtige Stromversorgung entsprechend der Spannung und Leistung auf dem Typenschild aus. b) Schließen Sie das Stromkabel und das Netzteil an und stellen Sie sicher, dass das gelbe und das grüne Kabel fest mit dem Erdungskabel verbunden sind.

Achtung: ein . Stellen Sie aus Sicherheitsgründen de Erdungsanschluss sicher ist in gutem Zustand.B . Alle Außenkabel und andere Geräte Muss mit na Standard bestätigt werden.

C. Testlauf

1) Schalten Sie den Netzschalter auf „ON“ und Sie hören einen Piepton. Alle Grafikmuster auf dem Bildschirm leuchten auf und erlöschen dann. Die Maschine wechselt in den „Standby“-Modus. 2) Drücken Sie „Waschen“, die entsprechende Anzeige leuchtet auf und gleichzeitig hören Sie das Betriebsgeräusch des Rührwerks. Drücken Sie die Taste „Waschen“ erneut, das Rührwerk stoppt. 3) Drücken Sie „Auto“, die entsprechende Anzeige leuchtet auf und das Rührwerk beginnt zu arbeiten. Nach 3 Sekunden beginnt auch das Kühlsystem zu arbeiten, die Luftpumpen in beiden Trichtern gehen in den normalen Betriebszustand über.

D. Reinigen und Sterilisieren

Schritt 1: Bereiten Sie 5–6 Liter warmes Wasser vor und mischen Sie es mit Lebensmittelwaschmittel gemäß den Herstellerangaben. Das ist die sterilisierende Lösung.

Schritt 2: Gießen Sie die Lösung in den Trichter. Während die Lösung in den Gefrierzylinder fließt, bürsten und reinigen Sie den Mischtrichter.

Schritt 3: Drücken Sie die Taste „Clean“ und lassen Sie die Maschine 5 Minuten lang laufen.

Schritt 4: Stellen Sie einen leeren Eimer unter den Zapfhahn und drücken Sie den Zapfhebel nach unten. Ziehen Sie die gesamte Lösung ab.

Schritt 5: Wiederholen Sie diesen Vorgang 2-3 Mal nur mit Wasser.

Beachten : A . Die Temperatur der Sterilisationslöser 60 °C nicht überschreiten, da sonst die Ersatzteile beschädigt werden.B . Lassen Sie nach dem Entleeren das gesamte W Trichter ab, sonst wird der Rührbesen beschädigt, wä der Kompressor läuft.C . Achten Sie beim Drücken der „Clean“-Taste auf Kontrollleuchte, um zu vermeiden, dass Sie die falsch Taste drücken.

III. Bedienungsanleitung

A. Schlüsselanweisung

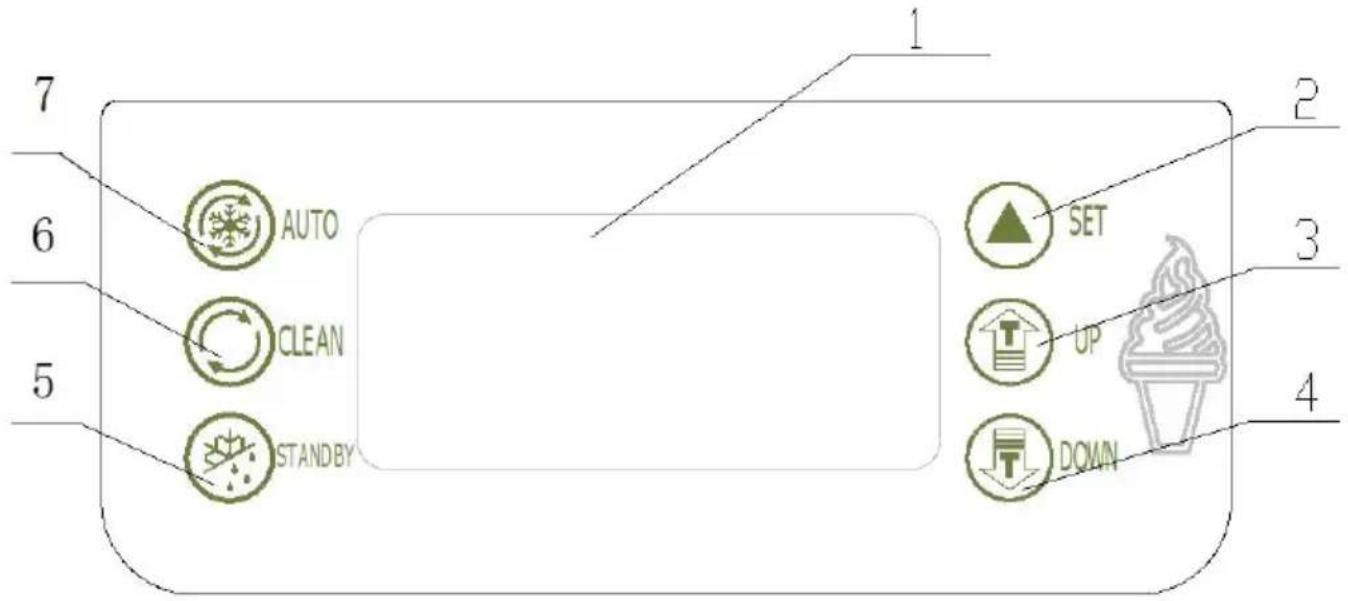

Figur 2

1 . Anzeigebildschirm2 . Schlüssel einstellen3 . Einstelltaste ( oben )4 . Einstelltaste ( nach unten )

5 . Standby-Taste6 . Schlüssel waschen7 . Autoschlüssel

◆ SET-TASTE (AUF/AB)

a. Härtegrad einstellen:

Wenn sich die Maschine im Bereitschaftsmodus befindet, drücken Sie

Taste „UP“ oder „DOWN“ länger als 2 Sekunden. Dann blinkt das W „SET“ auf dem Display und die Zahl zeigt den eingestellten Härtegrad. Wenn das Display beispielsweise „02“ anzeigt, bedeutet dies, dass die aktuelle Einstellungsstufe 2 ist. Die Steifigkeit erhöht sich jedes Mal um eine Stufe, wenn die „UP“- oder „DOWN“-Taste gedrückt wird. Es zirkuliert von „01“ bis „10“ (01(weich)-02(hart)-03(härter)----10(am härtesten)-01(weich))

b. Parameter einstellen:

Maschine im „Standby“-Modus, drücken Sie gleichzeitig „UP“ und „DOWN“ und halten Sie sie 5 Sekunden lang gedrückt. Das „SET“-Feld zeigt das „P1“-Symbol (Periodische Neustartzeitanzeige) an. Drücken Sie „“, das Fenster wird angezeigt „05“ (Der variable Bereich liegt zwischen „5 und 15“ Minuten. Drücken Sie „UP“ und „DOWN“, um die Einstellungslautstärke zu ändern.)

zweimal die Taste „“. Bei jedem Vorgang kann sich die Symbolanzeige im Fenster ändern. Und wenn jedes Symbol erscheint, drücken Sie einmal die Taste „“, um die gewünschte Einstellung zu ändern. (Die Lautstärke kann durch Drücken von „UP“ und „DOWN“ geändert werden.)

Symbol	Implikation	Variabler Bereich
P1	Periodische Neustartzeitmessung	Bereich : 5 bis 15 Minute
P2	Stoppverzögerung des Schlägermotors	Bereich: 5 bis 15 Sekunde
P3	Keine spezifische Bedeutung	Bereich: 5 bis 15 Sekunde
P4	Einstellung der Trichter-Vorkühltemperatur	Bereich: 10–80 , zeigt 1,0 an ~8,0 °C
P5	Einstellung derZylindertemperatur
P6	Reinigungshäufigkeit	Bereich: 2–14, zeigt 2–14 Tage an
P7	Fehlende Alarmzeiteinstellung für die Mischung	Bereich: 0–10 Minuten, „0“ Non-Stop

Drücken Sie „“, das Gerät wechselt zur Einstellung des

Kreislaufvolumens. Wenn innerhalb von zehn Sekunden keine Bedienung erfolgt, werden die eingestellten Lautstärken automatisch gespeichert und in den Standby-Modus zurückversetzt.

Zeiteinstellung

Drücken Sie im Standby-Modus die Tasten „AUTO“ und „WASH“ 5 Sekunden lang. Das Fenster zeigt „F1 01“ an. Anschließend können Sie auf die Taste „UP“ oder „DOWN“ klicken, um die hintere Nummer anzupassen. Drücken Sie die Taste „“, das Fenster zeigt „F2 12“, analog bis „F7 30“.

Hinweis: F1 sagt das Markierungssymbol, 002, 03.....30 sagt den tatsächlichen Wert.

F1 – Woche (00 – Sonntag) F2 – Jahr F3 – Monat F4 – Datum F5 – Stunden F6 – Minuten F7 – Sekunden

◆ WASCHTASTE

Drücken Sie die Waschtaste. Das „CLEAR“-Symbol leuchtet und der Rührbesen beginnt zu arbeiten. Es wird geschlossen, wenn Sie es erneut drücken.

◆ STANDBY-TASTE

Drücken Sie die Standby-Taste. Die Symbole „STANDBY“ und „FRISCH“ leuchten auf. Der kleine Kompressor für den Trichter wird die Temperatureinstellung gesteuert. Es stoppt, wenn die Temperatur unter den eingestellten Wert fällt, und startet erneut, wenn die Temperatur im Trichter um 2 °C ansteigt. Wenn die Temperatur im Zylinder unter dem Einstellwert liegt, stoppt der große Kompressor, nach 15 Sekunden stoppt der Rührwerksmotor. Wenn die Temperatur im Zylinder um 2 °C ansteigt, startet der Rührwerksmotor und nach 3 Sekunden startet der große Kompressor. Die Temperatur von Trichter und Gefrierzylinder kann direkt auf dem Bildschirm angezeigt werden.

Drücken Sie die Standby-Taste. Die Symbole „STANDBY“ und „FRISCH“ leuchten auf. Der kleine Kompressor für den Trichter wird über die Temperatureinstellung gesteuert. Es stoppt, wenn die Temperatur unter den eingestellten Wert fällt, und startet erneut, wenn die Temperatur im Trichter um 2 °C ansteigt. Wenn die Temperatur im Zylinder unter dem Einstellwert liegt, stoppt der große Kompressor, nach 15 Sekunden stoppt der Rührwerksmotor. Wenn die Temperatur im Zylinder um 2 °C ansteigt, startet der Rührwerksmotor und nach 3 Sekunden startet der große Kompressor. Die Temperatur von Trichter und Gefrierzylinder kann direkt auf dem Bildschirm angezeigt werden.

ansteigt, startet der Rührwerksmotor und nach 3 Sekunden startet der große Kompressor. Die Temperatur von Trichter und Gefrierzylinder kann direkt auf dem Bildschirm angezeigt werden.

AUTO-TASTE

Drücken Sie die Standby-Taste. Die Symbole „AUTO“ und „FRISCH“ leuchten auf. Der kleine Kompressor für den Trichter wird über die Temperatureinstellung gesteuert. Es stoppt, wenn die Temperatur unter den eingestellten Wert fällt, und startet erneut, wenn die Temperatur im Trichter um 2 °C ansteigt. Der große Kompressor für den Zylinder stoppt, wenn der Härtewert 99 erreicht. Nach 15 Sekunden stoppt der Rührwerksmotor. Der Rührwerksmotor startet erneut, wenn die Zeit für den Einstellwert abgelaufen ist (Zykluszeit für den Neustart der Maschine). Nach 3 Sekunden startet der große Kompressor.

◆ SCHUTZFUNKTION

• Der Sensor für den Gefrierzylinder hat einen offenen Stromkreis oder einen Kurzschluss, das Härtefenster auf dem Bildschirm zeigt „RL“ oder „RH“, der Summer ertönt und die Maschine stoppt.
• Der Sensor für den Mischtrichter hat einen offenen Stromkreis oder Kurzschluss, das Härtefenster auf dem Bildschirm zeigt „RL“ oder „RH“, der Summer ertönt und die Maschine stoppt.
• Wenn sich die Maschine im „WASCH“- oder „AUTO“-Modus befindet und die Digitalanzeige „— —“ mit Alarm und Maschinenstopp anzeigt, sind die Tasten auf dem Bedienfeld gesperrt. Das bedeutet, dass der Näherungsschalter beschädigt ist oder sich nicht in der richtigen Position befindet. Ändern Sie es oder bringen Sie es in die richtige Position.
• Wenn auf der Digitalanzeige „NL“ angezeigt wird, während ein Alarm auftritt und die Maschine stoppt, bedeutet dies, dass der Riemen des Schlägermotorsystems durchrutscht.
• Wenn der Griff länger als 1 Minute gedrückt wird, zeigt das Display „Cb“ an, der Summer ertönt und die Maschine stoppt.
• Im „AUTO“- oder „STANDBY“-Status zeigt das Display bei fehlender Mischung abwechselnd „CL“ und die Härte an.

Der Summer ertönt 20 Sekunden lang.

- Die Zahl „01“ blinkt, wenn für den eingestellten Reinigungszyklus nur noch 1 Tag verbleibt. Wenn der Reinigungszyklus beendet ist, zeigt das Fenster „OVER“ an und der Summer ertönt intermittierend. Dann können Sie einfach die Funktionen „WASH“ und „PUMP“ verwenden. Die Kühlfunktion ist gesperrt und kann erst nach Aus- und Wiedereinschalten der Stromversorgung entsperrt werden. Der Reinigungszyklus wird von neuem gezählt.

- Weniger Kühlung, keine Kühlung oder Kühlung über eine Stunde, es bildet sich immer noch kein Eis, auf dem Bildschirm wird „ERR“ angezeigt und der Ton „BEEP“ ertönt weiterhin.

B. Eiscreme zubereiten

1) Stellen Sie sicher, dass die Maschine sauber und desinfiziert ist, bevor Sie Eiscreme zubereiten.

a. Bereiten Sie etwas Desinfektionslösung mit warmem Wasser (Temperatur zwischen 50 °C und 60 °C) vor, gießen Sie es in den Trichter und reinigen Sie die Wand des Trichters.

b. Schalten Sie den Netzschalter ein und drücken Sie dann „ ”

5 Minuten lang laufen lassen.

c. Stellen Sie einen leeren Eimer unter die Ausgabetür, ziehen Sie den Griff 3 Sekunden lang nach unten und schieben Sie ihn dann zurück. Wiederholen Sie diesen Vorgang sechsmal, um die Mischpumpenbaugruppe gründlich zu reinigen.

d. Ziehen Sie die gesamte Desinfektionslösung aus der Maschine und schalten Sie „“ aus.

e. Entfernen Sie die 4 Schrauben von der Ausgabetür und entfernen Sie dann die Ausgabetür-Baugruppe. Zerlegen Sie sie und geben Sie sie zur gründlichen Reinigung in die Desinfektionslösung. Setzen Sie sie dann wieder zusammen und setzen Sie sie auf die Maschine.

f. Gießen Sie etwas sauberes Wasser in den Trichter und spülen Sie mehrmals aus.

g. Wischen Sie das Wasser mit einem sauberen Handtuch von der

Spendertür.

2) DEN MISCHER VORBEREITEN

Bereiten Sie den Eismixer gemäß den Anweisungen Ihres gekauften Eispulvers oder Flüssigkeitsmixers vor. Stellen Sie sicher, dass der Flüssigkeitsmixer keine Verunreinigungen oder Partikel enthält. Lassen Sie es 15 Minuten lang stehen oder stellen Sie es in den Gefrierschrank.

3) EISCREME ZUBEREITEN

Hinweis: Wenn Sie einen anderen neuen Eismixer für die Eiszubereitung auswählen, stellen Sie bitte den Härtegrad auf „02“ ein, um Eis zuzubereiten. Passen Sie den Härtegrad entsprechend der ausgegebenen Eiscreme an.

a) Gießen Sie die Hälfte der frischen Mischung in den Trichter.

b) Drücken Sie „☎“, bis die Einlassöffnung des Pumpenzylinders

blasenfrei ist. Es ist nicht gut für die Eisform, wenn Sie nicht auf diese Weise vorgehen.

c) Geben Sie mehr Eismixer in den Trichter und setzen Sie die

Trichterabdeckung auf. Drücken Sie die Taste „“, um den Betrieb zu starten. Die Zahl auf der Digitalanzeige steigt während des Betriebs. Wenn die Zahl „99“ erreicht, ist das Eis eingefüllt und der Gefrierzylinder servierbereit.

d) Ausgabe von Eis. Stellen Sie eine Waffel oder einen anderen Behälter unter die Spendertür, ziehen Sie den Griff nach unten, um Eis zu entnehmen. Schieben Sie ihn dann nach der Ausgabe zurück.

e) Reinigen Sie die Maschine nach der täglichen Arbeit. Geben Sie das gesamte Eis in den Gefrierzylinder und den Mixer im Trichter. Reinigen und desinfizieren Sie die Maschine wie oben beschrieben.

IV. Nutzung und Wartung

Unterschiedliche Maschinen müssen entsprechend ihren unterschiedlichen Einsatzbedingungen und Umgebungsbedingungen verwendet und gewartet werden.

A) Waschen von Kühlzylindern

Reinigen Sie die Kühlzylinder einmal täglich, um eine längere Lebensdauer zu gewährleisten und die Gesundheit der Kunden zu schützen.

1) Drücken Sie die „-Taste, um die gesamte restliche Flüssigkeit in den Getränkebehältern und im Kühlzylinder abzulassen. Klicken Sie danach auf die „-Taste. Die Maschine stoppt.

2) Nehmen Sie die richtige Menge an Lebensmittelreinigungsmitteln, bereiten Sie eine Desinfektionslösung gemäß der Anleitung mit warmem Wasser zu und geben Sie die Lösung dann in jeden Eimer.

3) Drücken Sie die Taste „-“, nachdem die Maschine etwa 5 Minuten lang gerührt hat, lassen Sie die Desinfektionslösung ab, waschen Sie anschließend zwei bis drei Mal mit Wasser und stoppen Sie dann die Maschine.

4) Schalten Sie den Strom aus, nehmen Sie die Teile auseinander und waschen Sie sie.

a) Lösen Sie die vier Befestigungsschrauben vor der Spendertür und entfernen Sie die Spendertür.

b) Entfernen Sie die Komponenten wie folgt: Griffstift, Griff, Kolben, O-Ring für Kolben und O-Ring für Spendertür von der Spendertür.

c) Ziehen Sie den Rührbesen aus dem Kühltank und entfernen Sie die Dichtung für den Rührbesen.

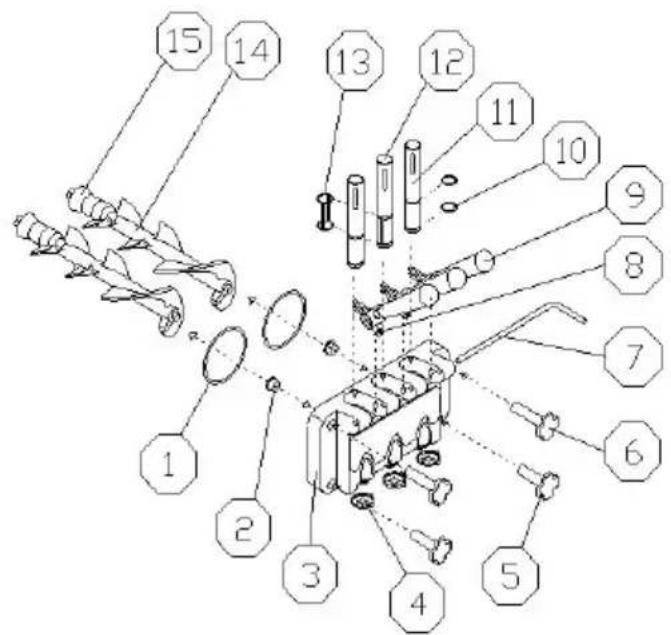

1 . O-Ring für Spendertür2 . Stützhülse3 . Ausgabetür4 . Modellierkappe5 . Bolzen nach unten6 . obere Schraube7 . Stift für Griff8 . Schraube für Griff

9 . handhaben10 . O-Ring für Kolben11 . Kolben12 . mittlerer Kolben13 . O-Ring für Mittelkolben14 . Schläger15 . Dichtung für Schläger

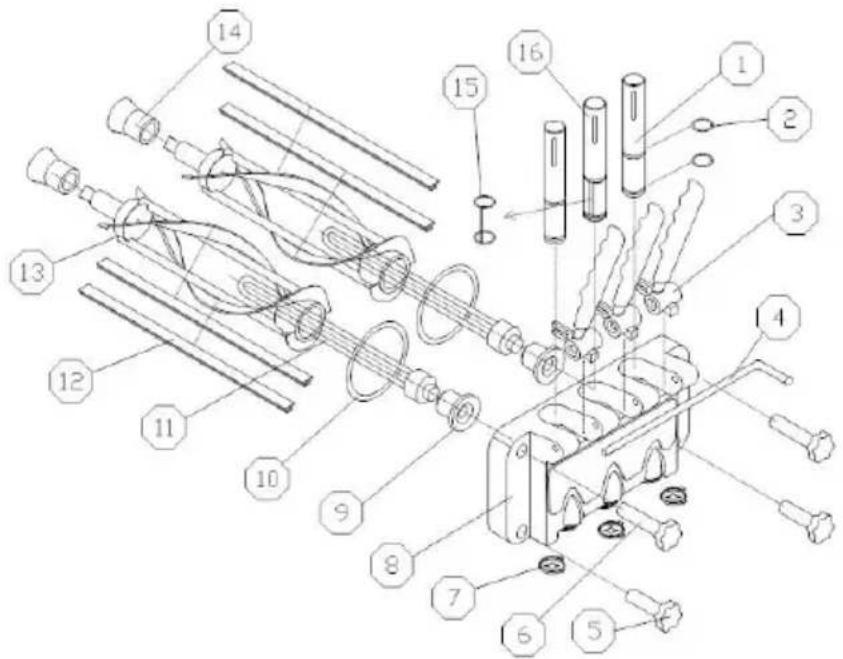

1 . Kolben2 . O-Ring für Kolben3 . handhaben4 . Stift des Griffs5 . Schraubenmutter (unten)6 . Schraubenmutter (oben)7 . Modellierkappe8 . Abgabeventil

9 . Stützhülse10 . Dichtung für Zapfventil11 . Durchflussstopfen12 . Klinge13 . Schläger14 . Dichtung für Schläger15 . Neu gestalteterMittelkolben-O-Ring16 . Mittelkolben im neuen Desi

d) Legen Sie die Komponenten zum Reinigen in eine Desinfektionslösung. Überprüfen Sie den Rührbesen, die Dichtung für den Rührbesen, den

O-Ring für die Spendertür, die Stützhülse und den O-Ring für den Kühlzylinder. Wenn sie veraltet sind, sollten sie ersetzt werden.

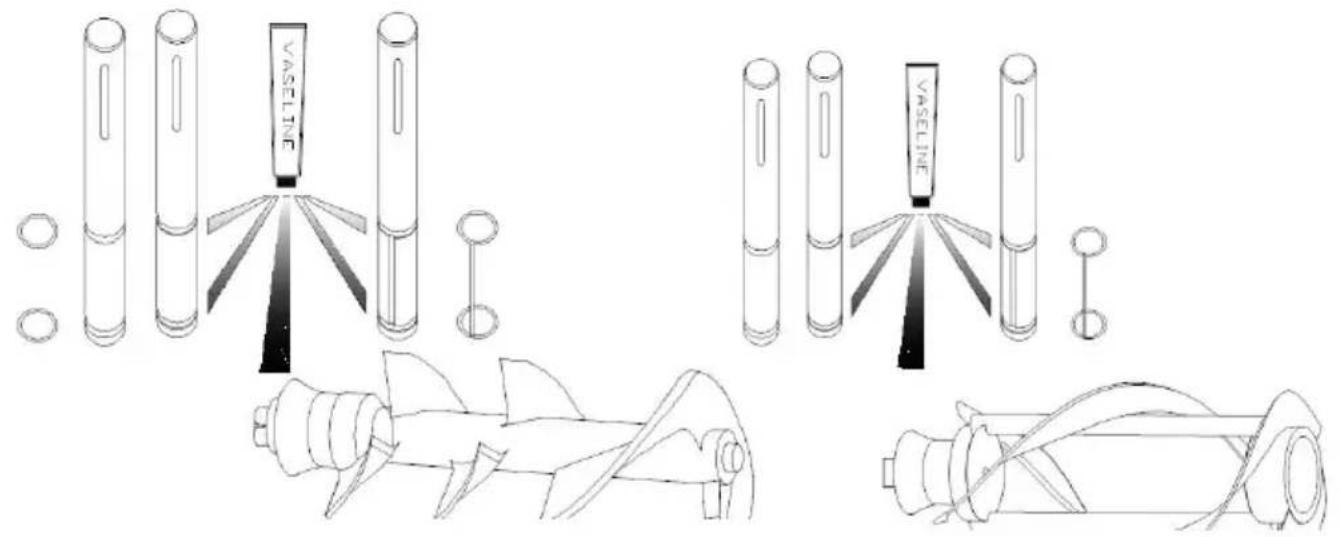

e) Schmieren Sie die Teile nach der Reinigung mit Vaseline und bauen Sie sie dann entsprechend der Demontagemethode ein.

Abb.4

Hinweis: Bevor Sie den Kolben, den O-Ring für den Kolben, den Rührbesen und die Dichtung für den Rührbesen einbauen, sollten Sie Vaseline auftragen (schmieren Sie Vaseline auf die Nut der Dichtung, auf das Ende des Rührbesens). Eine häufige Verwendung der Vaseline kann die Lebensdauer von Komponenten verlängern.

B) Reinigung des Maschinenschranks

Halten Sie das Maschinengehäuse sauber, reinigen Sie es mit einem feuchten Tuch und spülen Sie die Maschine nicht direkt mit Wasser ab.

C. Kondensator reinigen

Nach längerem Gebrauch kann der Kondensator stark verstaubt sein, was zu einer schlechten Wärmeabstrahlung und einer verminderten Kühlleistung führt. Daher muss er regelmäßig gereinigt werden (halbjährlich).

Reinigungsmethoden:

Schritt 1: Trennen Sie den Hauptnetzschalter.

Schritt 2: Entfernen Sie die Rückwand und die Seitenwände.

Schritt 3: Entfernen Sie Staub mit Werkzeugen wie Staubsauger, Hochdruckluft und Haarbürste. Seien Sie beim Reinigen vorsichtig, um eine Beschädigung der Lamellen des Kondensators zu vermeiden.

D. Riemeneinstellung

Nach längerem Gebrauch kann sich der Riemen der Maschine verlängern und muss daher angepasst werden. Trennen Sie die

Hauptstromversorgung der Maschine, entfernen Sie die Rückwand und Seitenwände, stellen Sie die Spannschraube ein und stellen Sie sicher, dass der Riemen die richtige Spannung hat.

V. Leitfaden zur Fehlerbehebung

Probleme	Wahrscheinliche Ursache	Abhilfe
Maschine läuft nicht	Maschine ist nicht an die Wandsteckdose angeschlossen	Maschine anschließen
	Der Kurzschlussschalter ist geöffnet	Starten Sie es neu, nachdem neu positioniert wurde
	Stromkreis schützen	Beseitigen Sie das Problem
Maschine in sauberer Position läuft nicht	Das Verbindungskabel ist gelöst	Prüfen und befestigen Sie der Draht.
	Der Rührwerksmotor is kaputt gegangen	Reparieren oder tauschen Sie den Rührwerksmotor aus
	Der Mini-Leistungsschalter war defekt.	Finden und lösen Sie das Problem und positionieren Sie dann neu
Maschine in Auto-Posit	Das Kabel des Funktionsschalters ist gelöst.	Prüfen und befestigen Sie der Draht.
ion läuft nicht	Es liegt ein Problem dem Bedienfeld vor.	Wechseln Sie das Bedienfeld.
Kompress or läuft nicht	Niederspannung	Lösen Sie das Problem der Unterspannung
	Schütz kaputt	Schütz wechseln
	Das Relais des Kompressors ist kaputt	Wechseln Sie das Bedienfeld.
	Es liegt ein Problem dem Bedienfeld vor.	Wechseln Sie das Bedienfeld.
	Der Selbstschutz des Kompressors vor Überlastung.	Finden und lösen Sie das Problem
	Der Kompressor ist kaputt gegangen	Tauschen Sie den Kompressor aus
	Der Kondensator des Kompressors ist kaputt	Tauschen Sie den Kondensato aus
Maschine friert nicht ein	Austreten des Kältemittels	Suchen und reparieren Sie da Leck in der Leitung, saugen dann das Kältemittel ab und füllen Sie es erneut auf
	Elektrisches Ventil kaputt	Tauschen Sie das Elektroventil aus
	Lüftermotor läuft nicht	Reparieren oder ersetzen Sie den Lüftermotor
	Der Kondensator des Lüftermotors ist kaputt	Tauschen Sie den Kondensato des Lüftermotors aus
Maschine ohne Unterbrechung	Der Sollwert ist zu niedrig	Erhöhen Sie den Sollwert
	Es liegt ein Problem dem Bedienfeld vor.	Wechseln Sie das Bedienfeld
	Kühlunterschied	Überprüfen und reparieren Sie das Kühlsystem
Das Relais ist nicht stabil	Niederspannung	Lösen Sie das Problem der Unterspannung
	Es liegt ein Problem dem Bedienfeld vor.	Wechseln Sie das Bedienfeld.
	Der Berührungspunkt des Kontaktschalters is gebrochen.	Entfernen Sie den Berührungspunkt oder tauschen Sie den Kontaktschalter aus.
Produkt lässt sich nicht verteilen	Das Mischungsverhältnis ist falsch und verursacht den Kühlunterschied	Stellen Sie ein angemessenes Mischungsverhältnis her.
	Keine Mischung im Trichter	Gießen Sie die Mischung in d Trichter
	Der Endschalter ist defekt oder der Verbindungsdraht ist gelöst.	Wechseln Sie den Schalter od befestigen Sie das Kabel
	Der Riemen löst sich oder rutscht herum	Den Riemen wechseln oder anpassen
	Die Lagerhülse oder d Schlägerwelle sind verschlissen	Tauschen Sie die Lagerhülse oder die Schlagwelle aus.
Das Produkt ist zu weich	Das Verhältnis der Formel ist falsch	Mischen Sie die Mischung gemäß der vom Lieferanten angegebenen Formel.
	Der Sollwert ist zu niedrig	Erhöhen Sie den Sollwert
Leckage	Ziehkolben undicht	Den O-Ring wieder zusammenbauen oder wechseln
	Spendertür undicht	Ziehen Sie die Schrauben fest oder wechseln Sie den D-Ring
	Tropfrohr undicht	Gut reparieren oder die Dichtu für den Rührbesen austausche
Warme Ringe	Unterspannungsschutz	Stoppen Sie die Maschine, beheben Sie das Problem und starten Sie sie 5 Minuten spä neu.
	Hören Sie auf, für Schutz zu arbeiten	Stoppen Sie die Maschine, beheben Sie das Problem und starten Sie sie 5 Minuten spä neu.
	Der Endschalter kann nicht in den Normalzustand zurückkehren	Drücken Sie den Griff nach u und lassen Sie den Endschalten in den Normalzustand zurückkehren.
Nixie-Röhr endisplay „NL“	Das Band rutscht durch oder der Motor verliern an Geschwindigkeit	Riemen einstellen oder austauschen, Motorstörung beheben
Nixie-Röhr enanzeige „— — “	Der Näherungsschalter ist verbogen oder kap	Näherungsschalter einstellen oder austauschen

VI. Schematischer Schaltplan

• Technische Parameter finden Sie auf dem Typenschild
• Der elektrische Schaltplan befindet sich auf der Innenseite der Platine

In China hergestellt

VEVOR®

Technisches Support- und E-Garantiezertifikat

VI. Schematischer Schaltplan
