Produkttyp	Schneeflocken-Eismaschine
Marke	Vevor
Modell	FC170FD-1
Abmessungen (ca.)	500 x 400 x 600 mm
Gewicht (ca.)	30 kg
Stromversorgung	Einphasig, 220 V / 50 Hz
Eisproduktionskapazität	170 kg pro 24 Stunden
Kältemitteltyp	R290 (entflammbar) oder gleichwertig
Hauptfunktionen	Eisflockenproduktion, Timer (L, M, S), Dauerbetrieb, integrierte Reinigung
Bedienfeld	Touchscreen oder Tasten mit Geschwindigkeits- und Zeiteinstellungen
Kühlungstyp	Luft- oder Wasserkühlung (je nach Variante)
Tägliche Wartung	Reinigung des Eimers, des Verdampfers und des Messers nach jedem Gebrauch
Regelmäßige Wartung	Reinigung des Kühlers alle 3 Monate (Luft), Wasserfilter alle 6 Monate (Wasser)
Sicherheit	Erdung erforderlich, nicht unter Spannung berühren, entflammbares Kältemittel (von Feuer fernhalten)
Ersatzteile	Klinge, Messer, Verdampfermotor, Kompressor, Lüfter, Steuerung
Reparierbarkeit	Technischer Support unter www.vevor.com/support, 1 Jahr Garantie auf Teile (ohne Transport und Arbeitskosten)
Enthaltenes Zubehör	Materialeimer, Staubschutzplatte, Einlass-/Auslassschläuche

Häufig gestellte Fragen - FC170FD-1 Vevor

Wie starte ich die Vevor FC170FD-1 Eismaschine?

Schließen Sie das Gerät an, drücken Sie die ON/OFF-Taste 2 Sekunden lang. Wählen Sie dann den gewünschten Modus (Dauerbetrieb oder Timer) durch Drücken der entsprechenden Tasten.

Was tun, wenn die Maschine nicht kühlt?

Überprüfen Sie zuerst die Stromversorgung. Wenn der Kompressor nicht läuft, könnte das Problem am Kompressor oder der Steuerung liegen. Kontaktieren Sie den technischen Support. Überprüfen Sie auch, ob kein Kältemittel austritt.

Wie stelle ich die Größe der Eisflocken ein?

Drehen Sie den Geschwindigkeitsregler des Verdampfers. Je langsamer die Geschwindigkeit, desto größer die Flocken. Stellen Sie ein, bis die gewünschte Konsistenz erreicht ist.

Kann ich die Maschine im Dauerbetrieb verwenden?

Ja, drücken Sie die Continu-Taste (oder Continuous) am Bedienfeld. Die Maschine läuft ununterbrochen, bis Sie sie manuell ausschalten.

Wie reinige ich die Maschine nach dem Gebrauch?

Entfernen Sie den Materialeimer und reinigen Sie ihn. Verwenden Sie einen Reinigungsschlauch, um den Verdampfer und das Messer zu spülen. Drücken Sie die Clean-Taste, um den Verdampfer ohne Kühlung laufen zu lassen. Trocknen lassen.

Wie oft muss ich den Kühler reinigen?

Bei luftgekühlten Modellen reinigen Sie den Kühler alle 3 Monate mit einer weichen Bürste, um Staub zu entfernen. Bei wassergekühlten Modellen reinigen Sie den Einlassfilter alle 6 Monate.

Die Maschine zeigt Fehlercode E2 an, was tun?

Fehler E2 zeigt eine schlechte Wärmeabfuhr an. Überprüfen Sie, ob der Lüfter läuft und der Kühler nicht blockiert ist. Reinigen Sie den Kühler bei Bedarf.

Kann ich die Maschine mit heißem Wasser verwenden?

Nein, die Wassertemperatur darf bei wassergekühlten Modellen 30 °C nicht überschreiten. Zu heißes Wasser verringert die Kühleffizienz.

Wie installiere ich die Zu- und Ablaufschläuche?

Schließen Sie den Zulaufschlauch (Ventil geöffnet) an den Eingang der Maschine und den Ablaufschlauch (gerade) an den Ausgang an. Die Gesamtlänge des Zulaufschlauchs darf 4 Meter nicht überschreiten.

Was tun, wenn das hergestellte Eis zu weich ist?

Dies kann durch eine schlechte Wärmeabfuhr oder eine falsche Geschwindigkeitseinstellung verursacht werden. Überprüfen Sie Kühler und Lüfter und passen Sie die Verdampfergeschwindigkeit an, um festere Flocken zu erhalten.

BEDIENUNGSANLEITUNG FC170FD-1 Vevor

7. Entretien des machines

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schneeflocken-Eismaschine

MODELL: FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1

/FC170FD/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203

/QLX1603-1/QLX1603/QLX1752-1/QLX1752

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schneeflocken-Eismaschine

MODELL: FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.

FCC-Informationen:ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vonDie für die Einhaltung verantwortliche Partei könnte die Berechtigung des Benutzers aufheben zur Bedienung des Gerätes!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann die Berechtigung des Benutzers zur Bedienung des Produkts.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC Regeln, Diese Grenzen sind so konzipiert, dass sie einen angemessenen Schutz bieten gegen schädliche Störungen in einer Wohnanlage.Dieses Produkt erzeugt, verwendet und kann Radiofrequenzen ausstrahlen Energie und wenn es nicht gemäß den Anweisungen, können Störungen im Funkverkehr verursachen Kommunikation. Es gibt jedoch keine Garantie, dass Störungen wird in einer bestimmten Installation nicht auftreten. Wenn dieses Produkt verursacht schädliche Störungen des Radio- oder Fernsehempfangs, die Durch Aus- und Einschalten des Produkts kann der Benutzer feststellen, ermutigt, die Störung durch einen oder mehrere der Maßnahmen.· Empfangsantenne neu ausrichten oder verlegen.· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den an dem der Empfänger angeschlossen ist.· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

KORREKTE ENTSORGUNG:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

1. Produktübersicht Vielen

Dank, dass Sie sich für die Schneeflocken-Eismaschine entschieden haben. Diese Schneeflocken-Eismaschine verwendet internationale Spitzentechnologie. Technische Produktion unter Verwendung international bekannter Markenkompressoren und hochwertiger Kühlzubehörteile. Schönes Aussehen, zuverlässige Leistung, im Einklang mit den nationalen Sicherheitsstandards für Lebensmittelmaschinen und. Elektrische Sicherheitsstandards, weit verbreitet in High-End-Bars, Cafés, Teeläden und High-End-Läden für Kaltgetränke. Bitte lesen Sie es sorgfältig durch, bevor Sie diese Maschine verwenden. In diesem Handbuch wird die Maschine in strikter Übereinstimmung mit den Bestimmungen dieses Handbuchs installiert. Fehlerbehebung und Betrieb.

2. Zu beachtende Punkte 1. Die Maschine

ist nur für den Gebrauch in Innenräumen bestimmt und sollte an einem horizontalen, trockenen und stabilen Ort aufgestellt werden. Auf dem Tisch sollte sich im Umkreis von 50 cm keine Wärmequelle mit einer Temperatur über 70 °C befinden.

1. Die Einlasstemperatur der wassergekühlten Maschine darf 30 °C nicht überschreiten und der Wasserdruck darf nicht unter 0,05 MPa liegen.

Der Abluftauslass des Luftkühlers darf nicht durch Kleinteile blockiert werden.

1. Gemäß den nationalen elektrischen Sicherheitsnormen muss diese Maschine

Installiert. Unabhängige Stromversorgung, der Verschleißbereich des Netzkabels darf nicht weniger als 2,5 mm betragen und muss gut sein. Erdungsvorrichtung, um sicherzustellen, dass die Stromversorgungsleitung der Maschine mit einer Kurzschlussvorrichtung ausgestattet ist. Die Spannungsschwankungsfähigkeit der einphasigen Stromversorgung beträgt ca. 5 %.

3. Sicherheitsregeln

Hinweis: Die Maschine wird beim Transport zwangsläufig erschüttert.

und muss.Setzen Sie es für 2 Stunden vor dem Gebrauch, sollte die Maschine vermeiden

Sonnenlicht

und hohe Temperatur. Strahlungswärmequelle.

Warnung:

Um die Sicherheit zu gewährleisten, muss die Maschine von Personal bedient werden,

in der Bedienung geschult.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden.

Kundendienst oder eine ähnlich qualifizierte Person, um Gefährdungen zu vermeiden.

Wenn die Maschine ausfällt oder beschädigt ist, gilt es, Gefahren zu vermeiden.

Die Wartung erfolgt durch professionelles Wartungspersonal.

Wenn Sie die Maschine längere Zeit nicht benutzen, schalten Sie bitte die Stromversorgung des

Maschine und verbinden Sie es mit den Rohstoffen. Die Teile der Maschine in

Kontakte werden gereinigt und anschließend getrocknet und gelagert.

Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an

Erfahrung und Wissen, wenn sie beaufsichtigt werden oder

Anweisungen zur sicheren Verwendung des Geräts gelesen und verstanden haben.

die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Reinigung

und die Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Gefahr:

1. wenn die Haut nackt oder nass ist, nasse Handschuhe oder nasse

Kleidung. Berühren Sie keine stromführenden Stecker oder Schalter. Betätigen Sie keine

nicht richtig geerdet.Maschine, führen Sie keine Wartungsarbeiten durch

an der Maschine, bevor die Stromzufuhr unterbrochen wird.

1. Dieses Gerät enthält brennbares Kühlmittel und Schaummittel

Cyclopentan. Bitte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.

Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.

Bitte schicken Sie es bei der Entsorgung an Ihre örtliche Entsorgungsstelle.

Achten Sie auf das Symbol ähnlich dem auf der linken Seite, das sich auf der Rückseite des Geräts (Rückwand oder Kompressor) befindet und gelb oder orange ist. Es ist ein Warnsymbol vor Brandgefahr. In den Kältemittelleitungen und im Kompressor befinden sich brennbare Materialien. Halten Sie sich während der Verwendung, Wartung und Entsorgung von Feuerquellen fern.

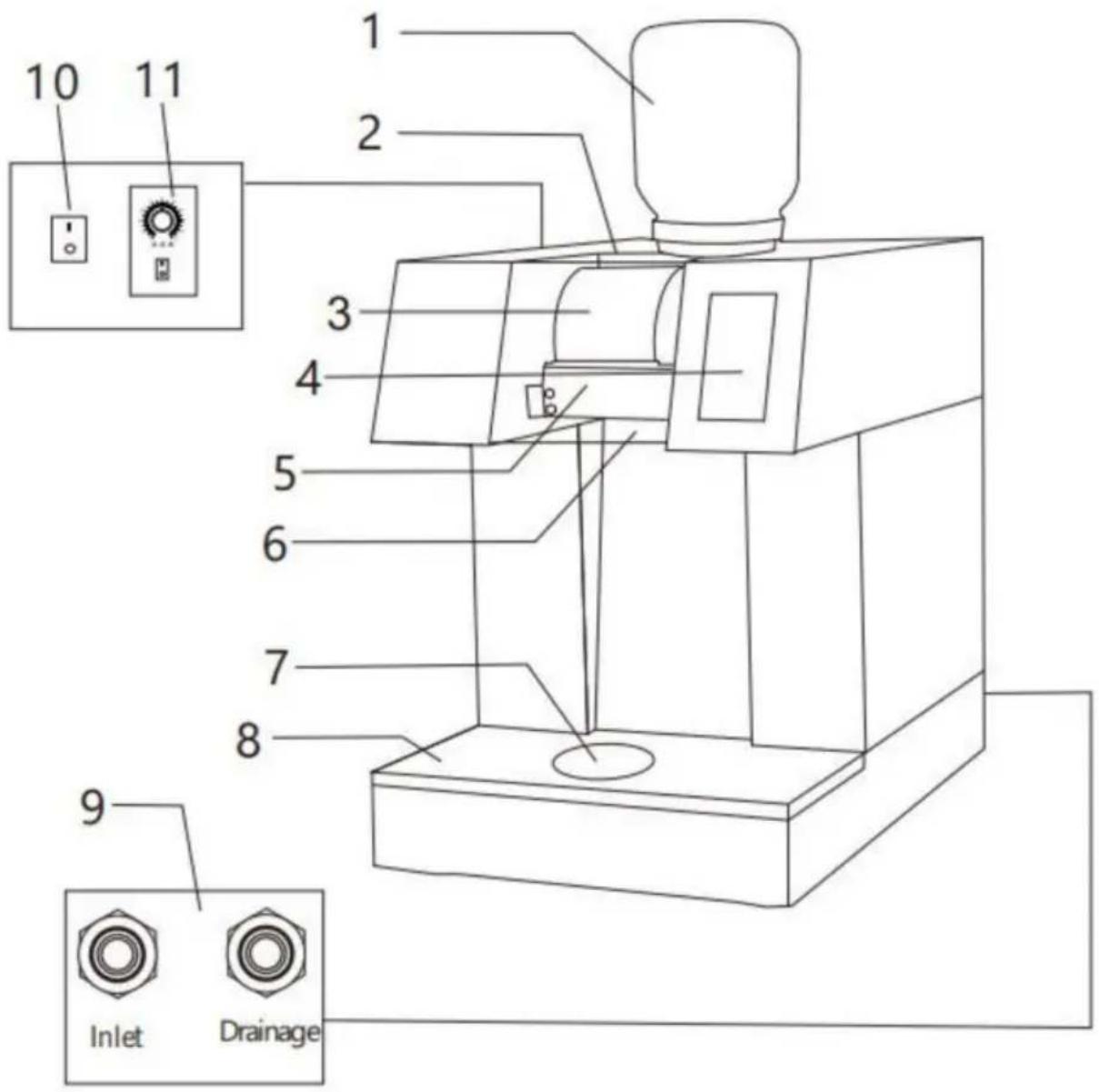

4.Maschinenstruktur

Wassergekühltes Modell mit rotierender Platte

1.Materialschaufel
2. Staubdichte Platte
4.Bedienung
6.Materialbox

1. Verdampfer
   5.Messer
2. Rotierende Scheibe
   8.Vordere Abdeckplatte
   9.Wassereinlass und -auslass
3. Netzschalter
4. Geschwindigkeit

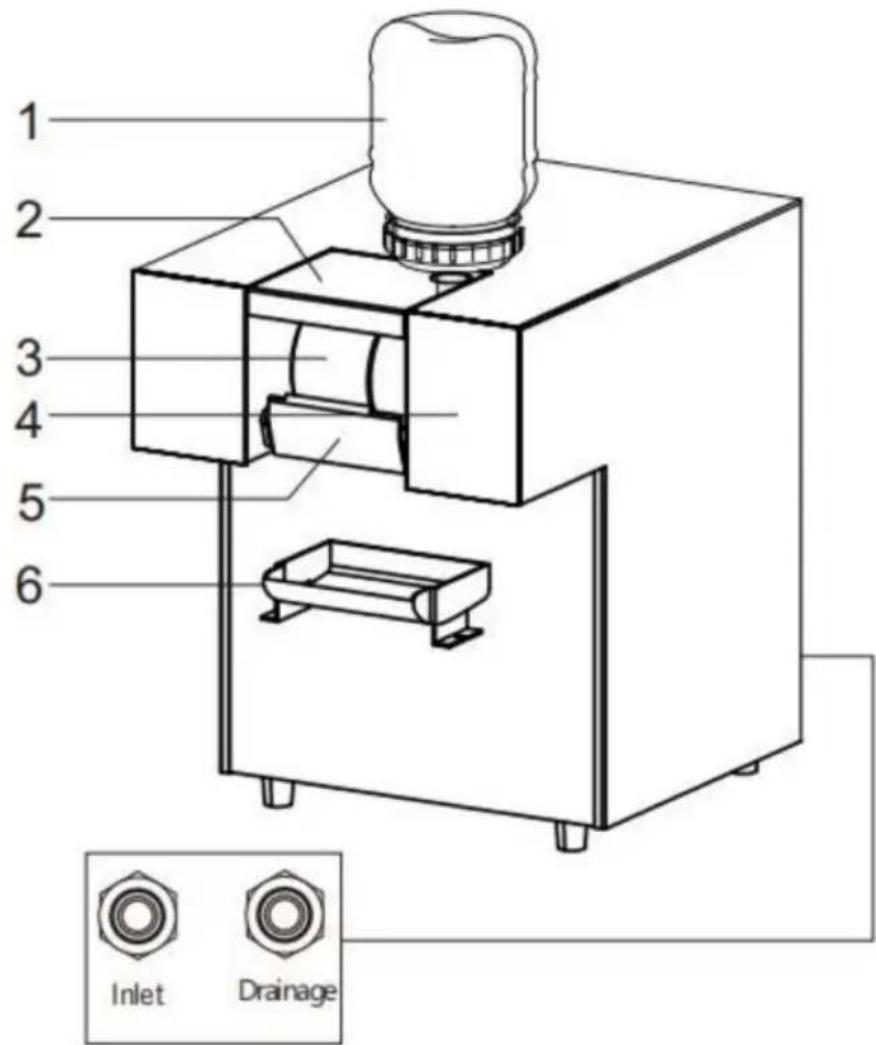

Wassergekühlte Ausführung ohne Drehteller 1.Materialschaufel

1. Staubdichte Platte
2. Verdampfer
   4.0operation
   5.Messer
   6.Materialbox

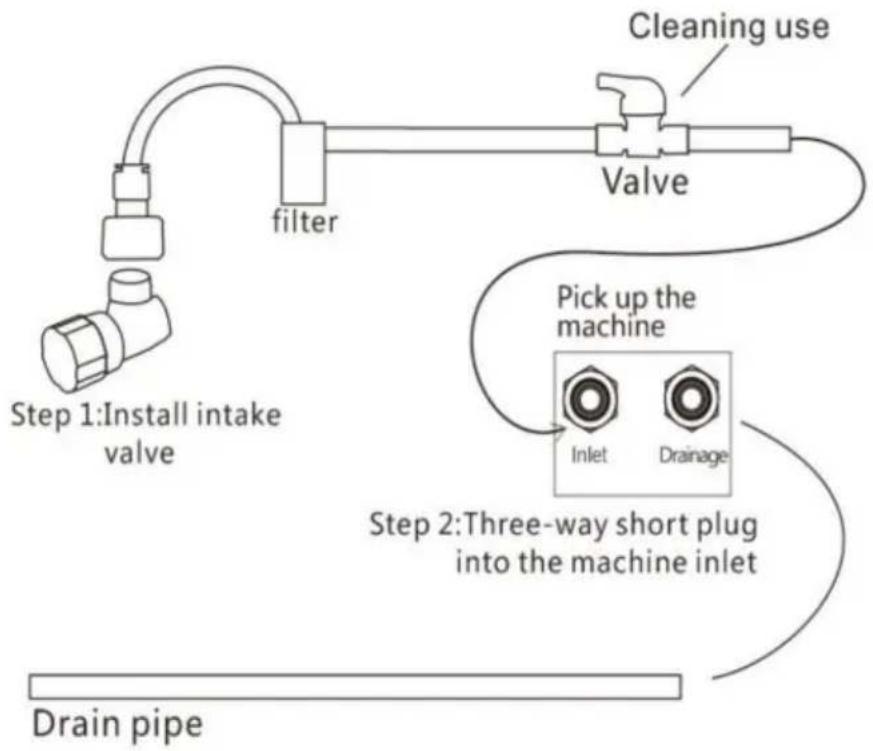

5. Installation und Fehlerbehebung Installation von Einlass- und Auslassrohren

A. Das Öffnen des Ventils ist das Einlassrohr
B. Das gerade Rohr ist das Abflussrohr

Schritt 3: Den Abfluss in den Auslass der Maschine stecken Die Gesamtlänge des Ansaugrohrs sollte 4 m nicht überschreiten, da eine zu lange Leitung die Kühlwirkung beeinträchtigt.

Die Temperatur darf 28 Grad nicht überschreiten.

Das Abflussrohr des Wasserspeicherbeckens wird entladen in

die Kanalisation (nur bei Modellen mit eigenständiger Drehscheibe).

6.Bedienungsanleitung

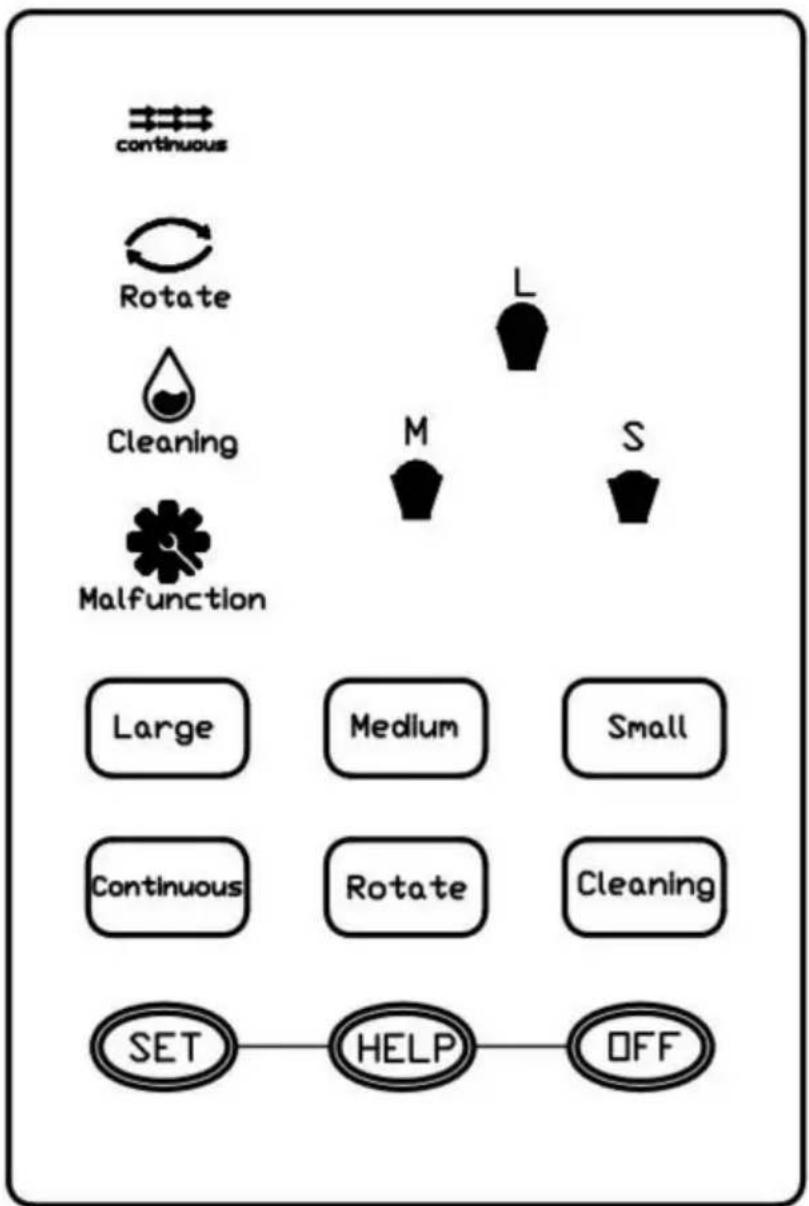

A: Abschnitt A Bedienfeld

Drücken Sie: Groß, Mittel, Klein, Arbeit, Countdown bis 0. Stopp

Drücken Sie: kontinuierlich. Die Maschine arbeitet kontinuierlich. Drücken

Sie: SET, um die Einstellungsoberfläche aufzurufen.

Drücken Sie: HEIP, gehen Sie zur Seite mit den Bedienungsanleitungen,

B. Verdampfereinstellung der Drehgeschwindigkeit, drehen Sie den Einstellknopf auf

Passen Sie die Geschwindigkeit des Verdampfers an die gewünschte Eisform an.


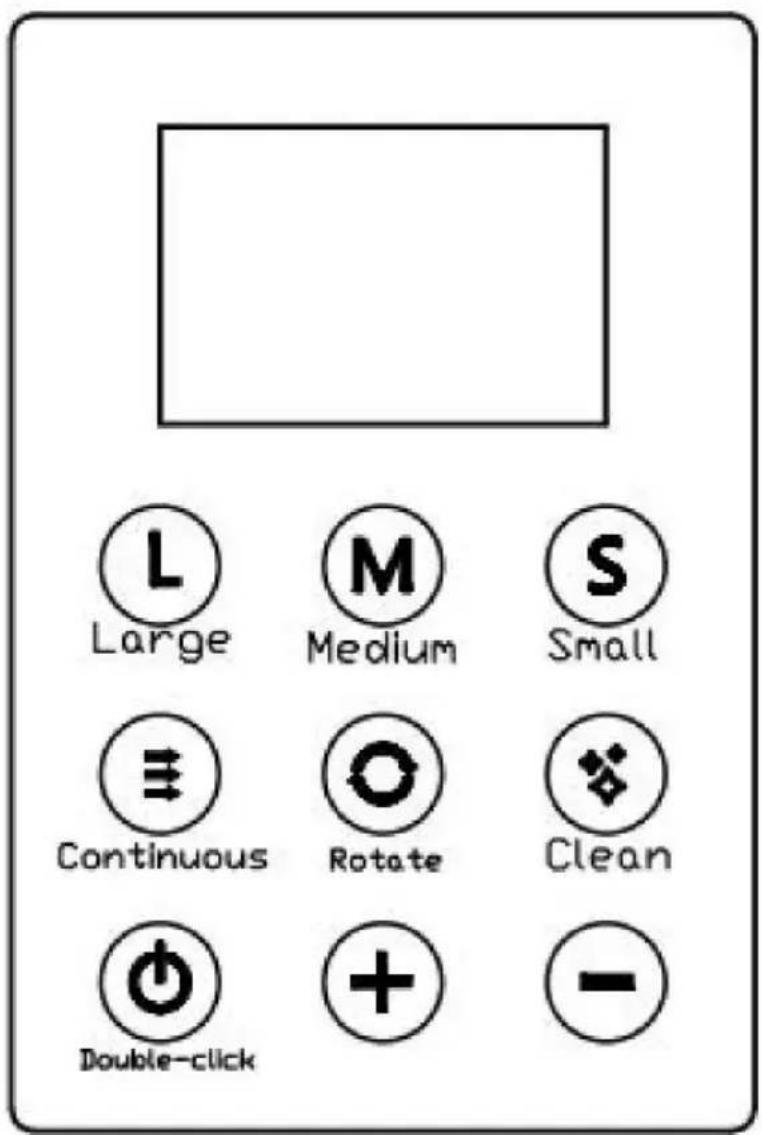

B: Bedienfeld von Abschnitt B

A: Abschnitt A Bedienfeld

Doppelklicken Sie auf den Netzschalter, und das Licht leuchtet auf. Wechseln Sie in den Standby-Modus. Drücken Sie: „Kontinuierlich“. Die Maschine arbeitet kontinuierlich. Drücken Sie erneut auf „Stopp“. Drücken Sie: „L“, „M“, „S“. Die Maschine beginnt mit dem Countdown zum Arbeiten und stoppt bei 0. Drücken Sie: „Reinigen“. Der Verdampfer dreht sich ohne Kühlung. Spülen Sie die Maschine. mit einem Reinigungsrohr.

L, M, S, Zeiteinstellung: drücken Sie +, - Lichter blinken, drücken Sie eine Verstärkung in 6 Sekunden +, - bis Uhrzeit einstellen, automatische Speicherung ohne Bedienung nach 6 Sekunden,

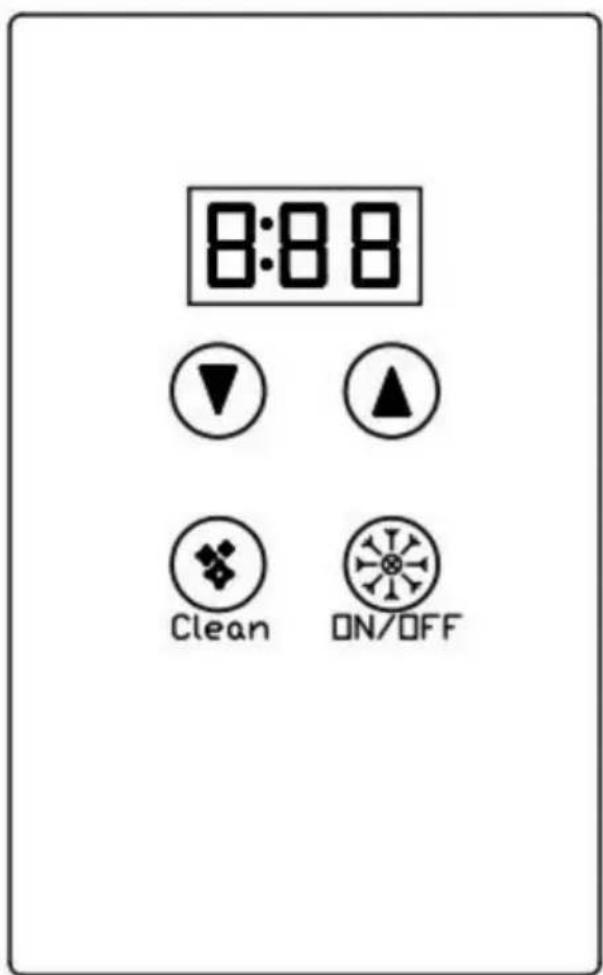

C: Anleitung zur Zwei-Tasten-Touch-Bedienung

Drücken Sie die ON/OFF-Taste für 2 Sekunden, halten Sie dann 2 Sekunden inne und drücken Sie 1 oder 2 Tasten zum Einstellen der Geschwindigkeit des Trommelverdampfers während der Eisherstellung

arbeiten.

CLEAN: Clean 2 Sekunden lang drücken und der Trommelverdampfer

beginnt zu rotieren und zu reinigen. Drücken Sie während der Reinigung 1 oder 2 Tasten, um die Reinigungszeit.

Bitte überprüfen Sie, ob die Maschine eine schlechte Wärmeableitung hat, wenn E2 ist angezeigt.

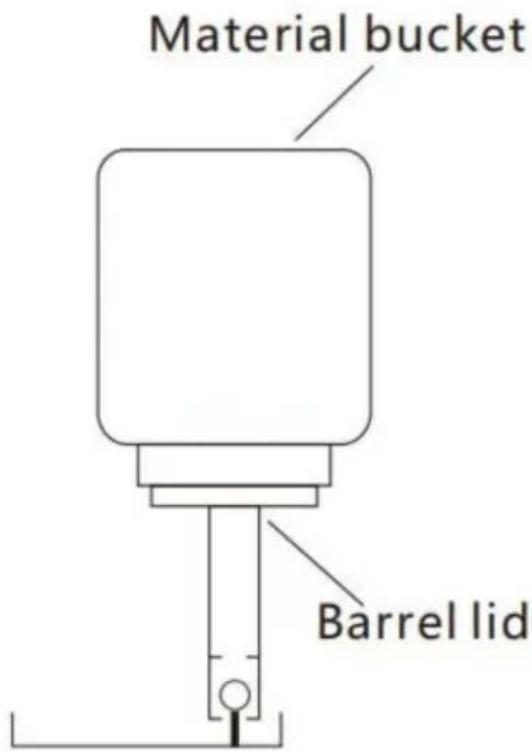

Installationsmethode des Materialfasses:

Fass laden, den Deckel schließen, und dann den Eimer umdrehen, legen Sie es nach unten durch die staubdichte Platte, Wie in der Abbildung gezeigt, Maschine

Reinigung

Bitte überprüfen Sie, wenn der Fehler angezeigt wird Bitte überprüfen Sie das Warmwasser für die wassergekühlte Maschine,

Bitte überprüfen Sie den Lüfter für das luftgekühlte Modell und reinigen Sie den Kühler.

7.Maschinenwartung

Nach dem täglichen Gebrauch sollte die Maschine gereinigt werden. Entfernen Sie zuerst die Materialbox und reinigen Sie sie, spülen Sie dann den Verdampfer und das Messer mit einem Reinigungsrohr, gleichzeitig den Schalter drücken, um den Verdampfer einzuschalten drehen, Luftgekühltes Modell: Der Kühler sollte alle 3 Monate vom Staub befreit werden, fegen Sie den Kühler beim Reinigen vorsichtig mit einer Bürste, Wassergekühlte Maschine: Der

Zulauffilter wird alle 6 Monate gereinigt,

um die Kühlwirkung nicht zu beeinträchtigen.

Garantiebeschreibung

Da diese Maschine im Ausland eingesetzt wird, ist unser Unternehmen nicht in der Lage, um Garantieleistungen zu erbringen. Wenn die Maschine innerhalb eines Jahres ausfällt Ab dem Kaufdatum kann unser Unternehmen Ersatzteile kostenlos zur Verfügung stellen Kosten. Aber Transport- und Wartungskosten sind nicht inbegriffen.

kostenloses Zubehör mit Maschinentypenschild und Kaufbeleg als Nachweis.

8. Störungsanalyse

Problem	Grund	Analysieren	Pflegen
Der Maschine ist nicht antworten	Kein Strom	Buchse Lockerung	Reparieren oder ersetzen
	Es gibt Macht und kann nicht betrieben	Dieser Schalter oder Controller ist gebrochen	Reparieren oder ersetzen
Ungekühlt	Kompressor funktioniert nicht	Defekter Kompressor oder Regler	Reparieren oder ersetzen
	Der Kompressor ist nicht gekühlt	Kältemittelleck	Inspektion und Wartung
Kühlunterschied	Der mittlere Teil friert ein	Kältemittelleck	Inspektion und Wartung
	Eis ist nicht hart	Schlechte Wärme Ableitung	Lüfter wechseln oder Kühler reinigen
			Überprüfen Sie die Wasserquelle
Unterschied der Enteisungspartikel	Ungleichmäßige Glasur	Rohstoffproblem	Rohstoffe ändern
		Die Klinge ist nicht scharf	Wechseln Sie die Klinge
		Kleiner Klingenspalt	Passen Sie die Spalt (0,6 mm)
Verdampfer	Der elektrische Motor oes nicht drehen	Kettenabwurf Reparieren oder ersetzen
	Der Motor läuft nicht	Der Motor bzw. Controller ist gebrochen	Wechseln Sie den Motor oder die Steuerung
Die rotierende Scheibe nicht drehen	Der Motor läuft nicht	Der Motor ist gebrochen	Motor wechseln
Austretendes Materiöse		Der Deckel ist nicht festgezogen	Dichtring festziehen oder austauschen
