FC170FD-1 - Maszyna do lodu Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do lodu płatkowego
Marka	Vevor
Model	FC170FD-1
Wymiary (ok.)	500 x 400 x 600 mm
Waga (ok.)	30 kg
Zasilanie elektryczne	Jednofazowe, 220 V / 50 Hz
Wydajność produkcji lodu	170 kg na 24 godziny
Rodzaj czynnika chłodniczego	R290 (palny) lub odpowiednik
Główne funkcje	Produkcja lodu płatkowego, timer (L, M, S), tryb ciągły, wbudowane czyszczenie
Panel sterowania	Ekran dotykowy lub przyciski z regulacją prędkości i timerem
Rodzaj chłodzenia	Chłodzenie powietrzem lub wodą (w zależności od wariantu)
Codzienna konserwacja	Czyszczenie wiadra, parownika i noża po każdym użyciu
Okresowa konserwacja	Czyszczenie radiatora co 3 miesiące (powietrze), filtr wody co 6 miesięcy (woda)
Bezpieczeństwo	Obowiązkowe uziemienie, nie dotykać pod napięciem, palny czynnik chłodniczy (trzymać z dala od ognia)
Części zamienne	Ostrze, nóż, silnik parownika, sprężarka, wentylator, kontroler
Możliwość naprawy	Pomoc techniczna za pośrednictwem www.vevor.com/support, gwarancja 1 rok na części (z wyłączeniem transportu i robocizny)
Akcesoria w zestawie	Wiaderko na materiał, płyta przeciwpyłowa, węże wlotowe/wylotowe

Często zadawane pytania - FC170FD-1 Vevor

Jak uruchomić maszynę do lodu Vevor FC170FD-1?

Podłącz urządzenie, naciśnij przycisk ON/OFF przez 2 sekundy. Następnie wybierz żądany tryb (ciągły lub timer) naciskając odpowiednie przyciski.

Co zrobić, jeśli maszyna nie chłodzi?

Najpierw sprawdź zasilanie. Jeśli sprężarka nie działa, problem może leżeć w sprężarce lub kontrolerze. Skontaktuj się z pomocą techniczną. Sprawdź również, czy nie ma wycieku czynnika chłodniczego.

Jak ustawić rozmiar płatków lodu?

Obróć pokrętło regulacji prędkości parownika. Im wolniejsza prędkość, tym większe płatki. Dopasuj, aż uzyskasz pożądaną teksturę.

Czy mogę używać maszyny w trybie ciągłym?

Tak, naciśnij przycisk Continu (lub Continuous) na panelu sterowania. Maszyna będzie działać bez przerwy, aż ręcznie ją zatrzymasz.

Jak wyczyścić maszynę po użyciu?

Wyjmij wiadro na materiał i wyczyść je. Użyj węża do czyszczenia, aby spłukać parownik i nóż. Naciśnij przycisk Clean, aby uruchomić parownik bez chłodzenia. Pozostaw do wyschnięcia.

Jak często należy czyścić radiator?

W przypadku modeli chłodzonych powietrzem czyść radiator co 3 miesiące miękką szczotką, aby usunąć kurz. W przypadku modeli chłodzonych wodą czyść filtr wlotowy co 6 miesięcy.

Maszyna wyświetla kod błędu E2, co robić?

Błąd E2 oznacza złe odprowadzanie ciepła. Sprawdź, czy wentylator działa i czy radiator nie jest zatkany. W razie potrzeby wyczyść radiator.

Czy mogę używać maszyny z wodą o wysokiej temperaturze?

Nie, temperatura wody na wejściu nie powinna przekraczać 30 °C w przypadku modeli chłodzonych wodą. Zbyt gorąca woda zmniejsza wydajność chłodzenia.

Jak zamontować węże dopływowe i odpływowe?

Podłącz wąż dopływowy (otwarty zawór) do wejścia maszyny, a wąż odpływowy (prosty) do wyjścia. Całkowita długość węża dopływowego nie powinna przekraczać 4 metrów.

Co zrobić, jeśli wyprodukowany lód jest zbyt miękki?

Może to wynikać ze złego odprowadzania ciepła lub nieodpowiedniego ustawienia prędkości. Sprawdź radiator, wentylator i dostosuj prędkość parownika, aby uzyskać twardsze płatki.

INSTRUKCJA OBSŁUGI FC170FD-1 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

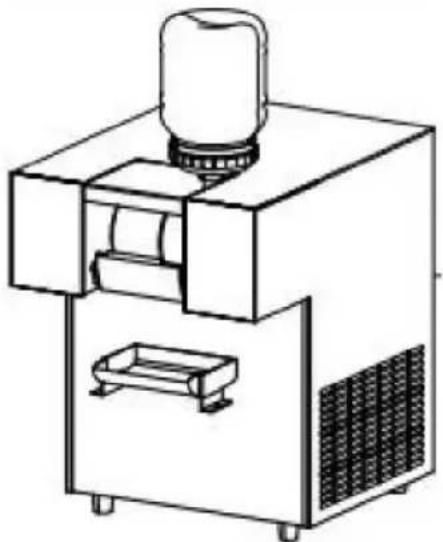

MASZYNA DO LODU W KSZTAŁCIE PŁATKÓW ŚNIEGU

MODEL:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1

/FC170FD/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203

/QLX1603-1/QLX1603/QLX1752-1/QLX1752

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO LODU W KSZTAŁCIE PŁATKÓW ŚNIEGU

MODEL:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Informacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika aby obsługiwać sprzę t!To urządzenie jest zgodne z części 15 przepisów FCC. Działanie jest z zastrzeżeniem nastę pujących dwóch warunków:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym: zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione. zatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić uprawnienia użytkownika do obsługi produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczenia dla urządzeń cyfrowych klasy B zgodnie z części 15 FCCZasady. Niniejsze ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować fale radiowe. energii, a jeżeli nie zostanie zainstalowana i nie bę dzie używana zgodnie z instrukcje mogą powodować szkodliwe zakłócenia w odbiorze sygnału radiowego komunikacji. Nie ma jednak gwarancji, że zakłócenia nie wystąpi w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które mogą być ustala się poprzez wyłączenie i włączenie produktu, użytkownik jest zachę cani do podję cia próby skorygowania zakłóceń przez jeden lub wię cej z nastę pujące środki.Zmiana orientacji lub położenia anteny odbiorczej.Zwiększ odległość mię dzy produktem a odbiornikiem.Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłącz do którego podłączony jest odbiornik.W celu uzyskania informacji należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym. pomoc.

PRAWIDŁOWA UTYLIZACJA:

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

1. Przegląd produktu

Dziękujemy za wybranie maszyny do lodu w kształcie płatka śniegu. Ta maszyna do lodu w kształcie płatka śniegu wykorzystuje międzynarodową zaawansowaną technologię. Produkcja techniczna, przy użyciu międzynarodowych, znanych marek kompresorów i wysokiej jakości akcesoriów chłodniczych. Piękny wygląd, niezawodna wydajność, zgodna z krajowymi normami bezpieczeństwa maszyn spożywczych i normami bezpieczeństwa elektrycznego, szeroko stosowane w ekskluzywnych barach, kawiarniach, herbaciarniach i ekskluzywnych sklepach z zimnymi napojami. Przed użyciem tej maszyny przeczytaj uważnie tę instrukcję. Maszyna jest instalowana w ścisłej zgodności z postanowieniami tej instrukcji, debugowanie i obsługa.

2. Kwestie wymagające uwagi 1.

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń i powinno być umieszczone w poziomym, suchym i stabilnym miejscu. Na stole nie powinno znajdować się żadne źródło ciepła o temperaturze wyższej niż 70 °C w promieniu 50 cm.

1. Temperatura wlotowa urządzenia chłodzonego wodą nie może przekraczać 30 °C, a ciśnienie wody nie może być niższe niż 0,05 MPa.

Wylot spalin chłodnicy powietrza nie może być zablokowany przez przedmioty niepożądane.

1. Zgodnie z krajową normą bezpieczeństwa elektrycznego, maszyna ta musi być

zainstalowana. Niezależne źródło zasilania, powierzchnia zużycia przewodu zasilającego nie może być mniejsza niż 2,5 mm, musi mieć dobre urządzenie uziemiające, aby upewnić się, że linia zasilania maszyny jest wyposażona w urządzenie zabezpieczające przed zwarciem. Zakres wahań napięcia w sieciach jednofazowych wynosi 5%.

3. Zasady bezpieczeństwa

Uwaga: podczas transportu maszyna nieuchronnie ulegnie wstrząsom i musi być. Przed użyciem należy odstawić na 2 godziny, aby uniknąć

światło słoneczne

i wysokiej temperatury. Źródło ciepła promieniującego.

Ostrzeżenie:

Aby zapewnić bezpieczeństwo, maszynę musi obsługiwać personel przeszkolony w obsłudze.

Jeżeli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia. Jeżeli maszyna zepsuła się lub uległa uszkodzeniu, należy unikać niebezpieczeństwa.

Zajmie się tym profesjonalny personel konserwacyjny. Kiedy

jeśli maszyna nie jest używana przez dłuższy czas, należy odłączyć ją od zasilania.

maszynę i połączyć ją z surowcami. Części maszyny mające styk z produktem są czyszczone, suszone i przechowywane.

Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy, jeżeli sprawowano nad nimi nadzór lub udzielono im instrukcji dotyczącej bezpiecznego korzystania z urządzenia i zrozumienia zagrożeń związanych z urządzeniem. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Niebezpieczeństwo:

1. Gdy skóra jest naga, mokra, nosi się mokre rękawiczki lub mokry ubiór. Nie dotykaj wtyczek ani przełączników pod napięciem. Nie używaj maszyny, która nie jest prawidłowo uziemiona. Nie wykonuj żadnych prac konserwacyjnych na maszynie przed odcięciem zasilania.

1. To urządzenie zawiera łatwopalny czynnik chłodniczy i środek spieniający cyklopentan. Prosimy unikać kontaktu z ogniem podczas transportu i stosowania.

Jeśli maszyna ulegnie awarii, zwrócić się o pomoc do specjalisty.

Wyrzucane odpady należy przekazać do lokalnego punktu utylizacji odpadów.

zwróć uwagę na symbol podobny do lewego boku, który znajduje się z tyłu urządzenia (panel tylny lub sprężarka) i ma kolor żółty lub pomarańczowy. To symbol ostrzegawczy przed ryzykiem pożaru. W rurach chłodniczych i sprężarce znajdują się materiały łatwopalne. Podczas użytkowania, serwisowania i utylizacji należy zachować bezpieczną odległość od źródeł ognia.

4. Struktura maszyny

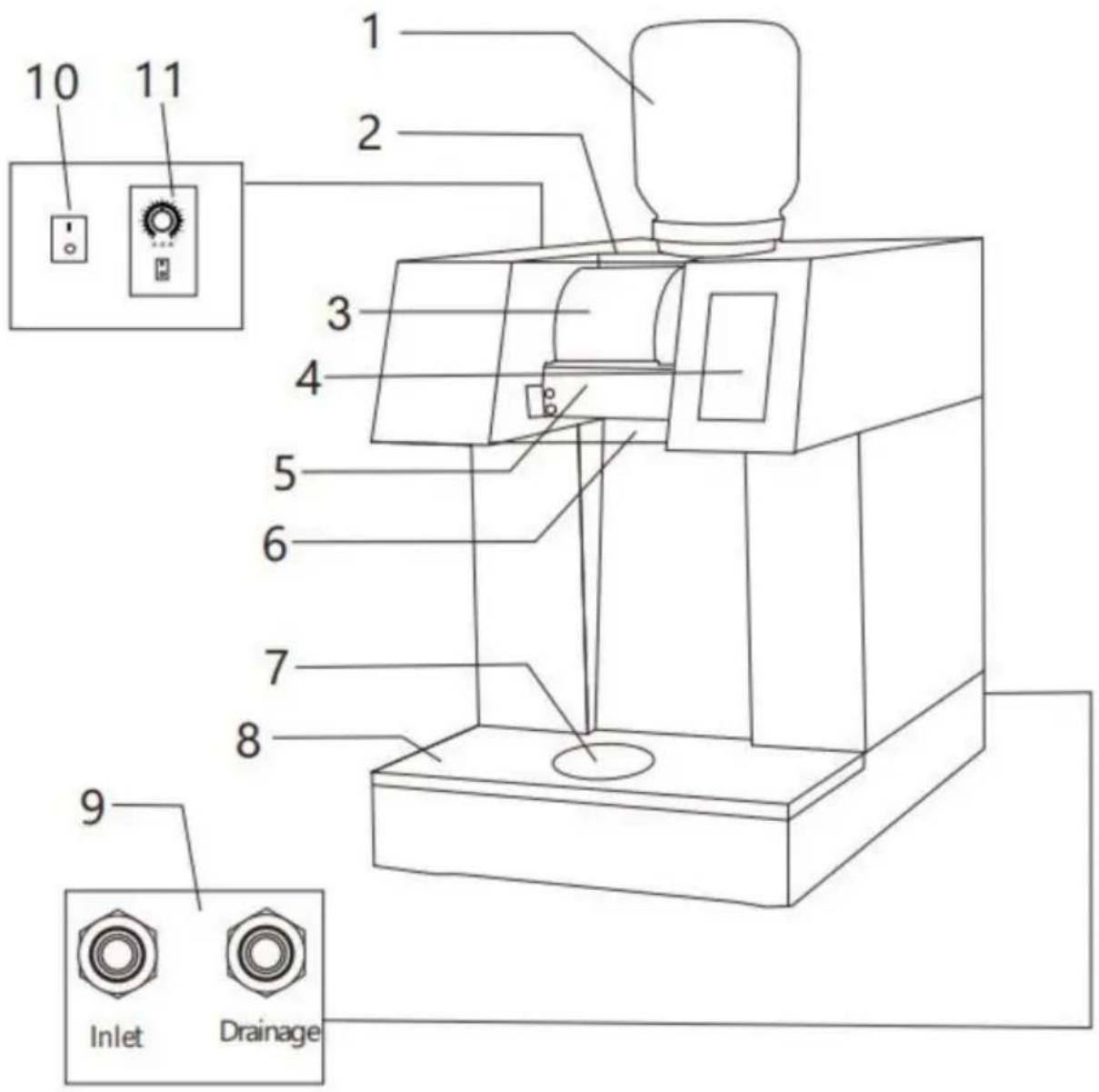

Model chłodzony wodą z płytą obrotową 1. Pojemnik na materiał

1. Płyta pyłoszczelna 4.

Działanie 6.

Skrzynka na materiały

3. Parownik 5. Nóż 7. Obrotowy dysk 8. Przednia płyta

osłonowa 9. Wlot i wylot wody

1. Przełącznik zasilania
2. Prędkość

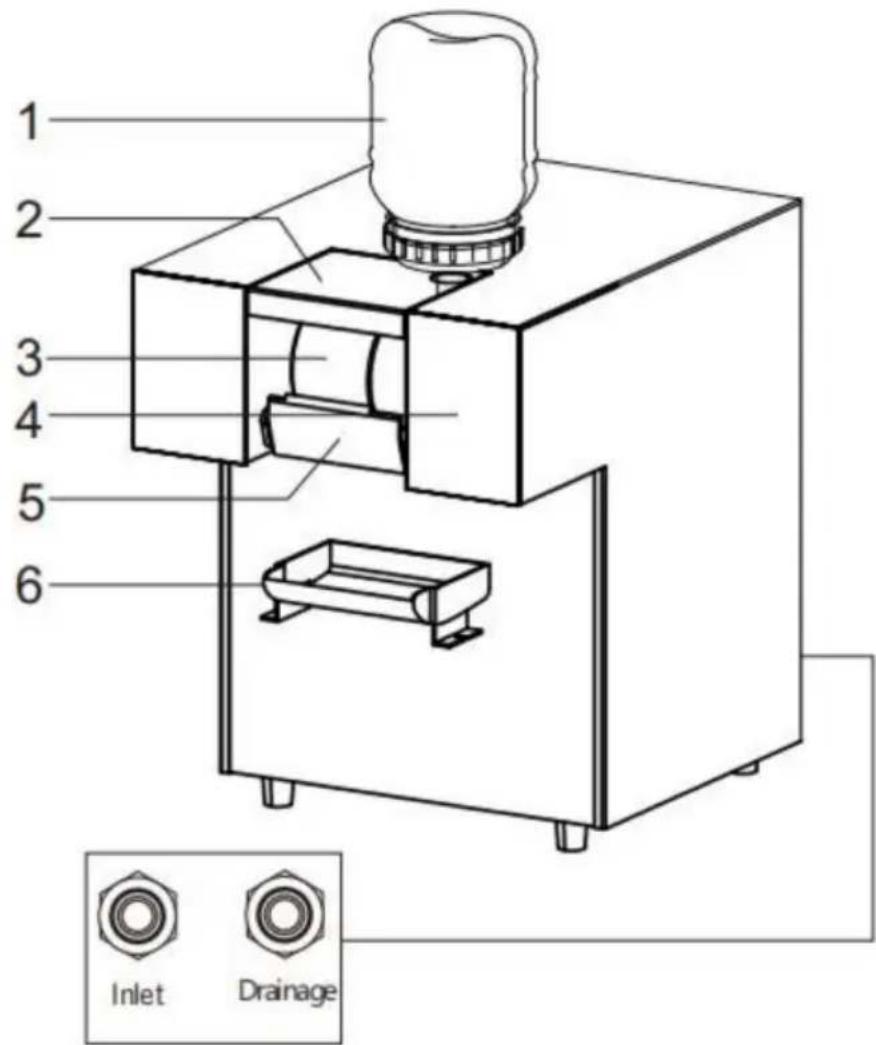

Model chłodzony cieczą bez obrotowej płyty 1. Pojemnik na materiał

1. Płyta pyłoszczelna
2. Parownik 4.

Praca 5. Nóż

1. Pudełko na materiały

5. Instalacja i debugowanie

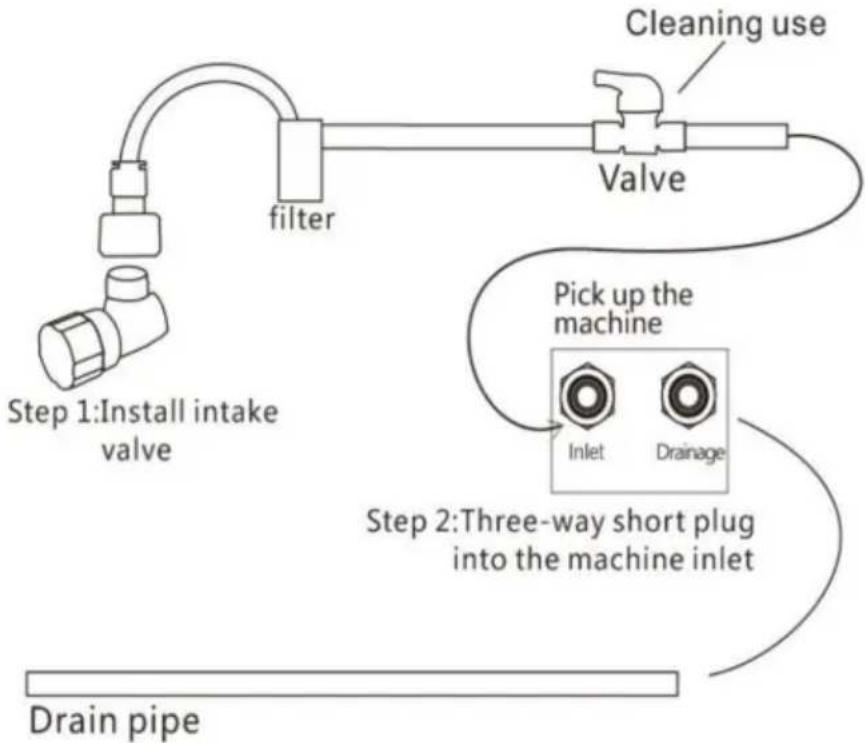

Instalacja rur wlotowych i wylotowych

A. Otwarcie zaworu to rura wlotowa B.

Prosta rura to rura spustowa

Krok 3: Włóż odpływ do wylotu urządzenia

Całkowita długość rury wlotowej nie powinna przekraczać 4 m, zbyt długa może mieć wpływ na efekt chłodzenia i dopływ

temperatura nie może przekraczać 28 stopni.

Rura spustowa zbiornika na wodę odprowadzana jest do

kanalizacja (tylko dla modeli z niezależnym, obrotowym dyskiem.

6.Instrukcja obsługi

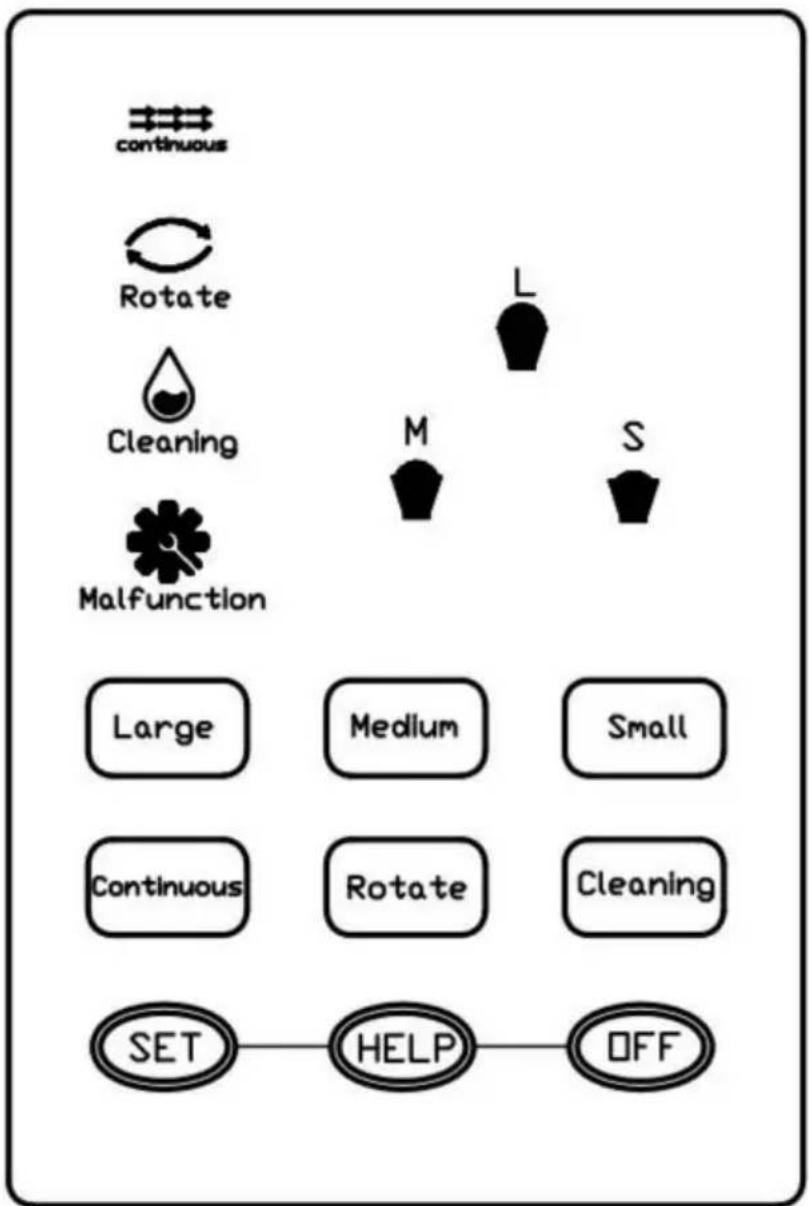

A: Sekcja A Panel operacyjny

Naciśnij: Duży, Średni, Mały, praca, odliczanie do 0.stop

Naciśnij: ciągły. Maszyna pracuje nieprzerwanie, naciśnij:

SET, aby wejść do interfejsu ustawień.

naciśnij: HEIP, przejdź do strony z instrukcjami obsługi, B.

Regulacja prędkości obrotowej parownika, przekręć pokrętło regulacji, aby dostosować prędkość parownika do pożądanego kształtu lodu,

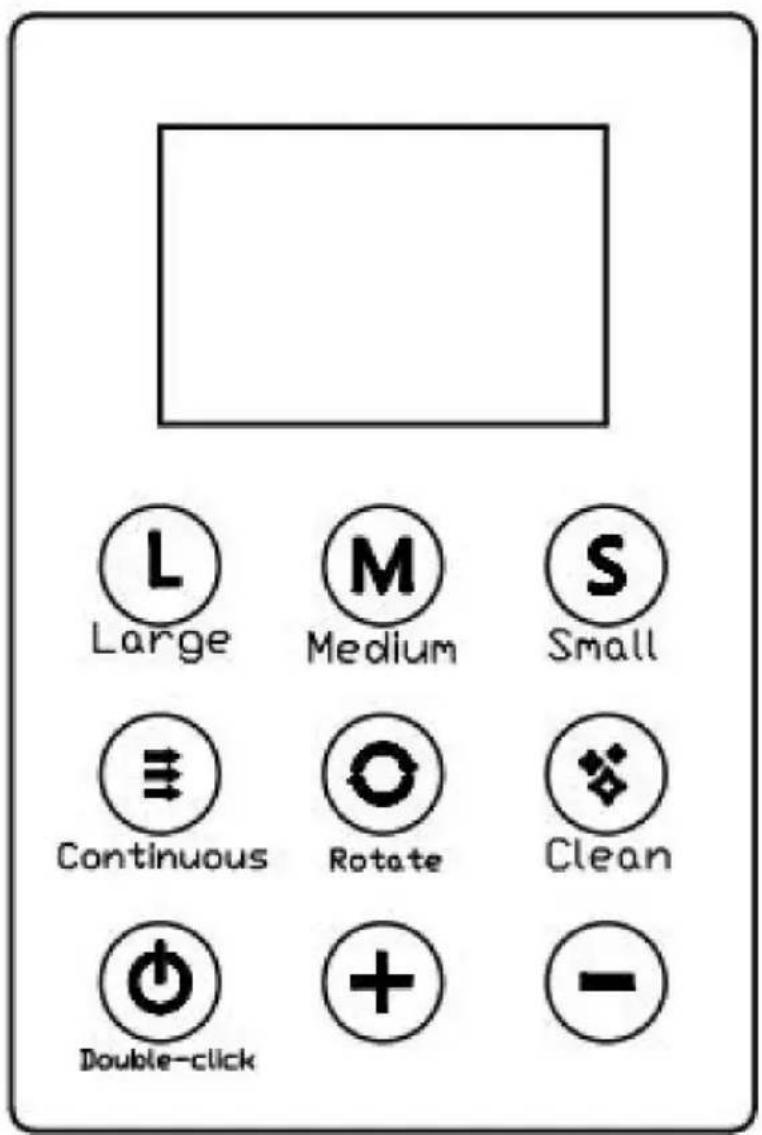

B: Panel operacyjny sekcji B

A: Sekcja A Panel operacyjny

Kliknij dwukrotnie przycisk zasilania, a lampka się zapali, przejdź do trybu gotowości, naciśnij: ciągła, urządzenie pracuje nieprzerwanie, naciśnij ponownie przycisk Stop, naciśnij: L, M, S, urządzenie przechodzi w odliczanie do pracy, zatrzymuje się na 0. naciśnij: czyszczenie parownika, obraca się bez chłodzenia, przepłucz urządzenie

z rurką do czyszczenia.

L, M, S, Ustawienie czasu: naciśnij +,- Kontrolki migają, naciśnij wzmocnienie przez 6 sekund +,-, aby ustaw czas, automatyczne zapamiętywanie bez użycia siły po 6 sekundach,

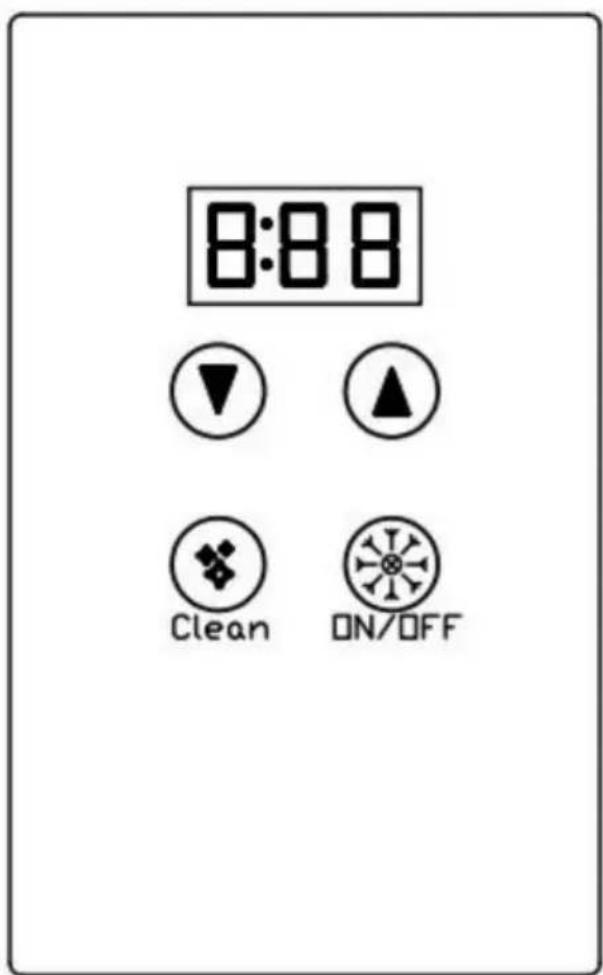

C: Instrukcja obsługi dotykowej dwoma przyciskami

Naciśnij przycisk WŁ./WYŁ. na 2 sekundy, następnie zatrzymaj się na 2 sekundy i naciśnij 1 lub 2 klawisze do regulacji prędkości parownika bębnowego podczas produkcji lodu

praca.

CZYSZCZENIE: naciśnij przycisk czyszczenia na 2 sekundy i przytrzymaj go przez dłuższy czas, a parownik bębna zostanie wyłączony. zaczyna się obracać i czyścić. Podczas czyszczenia naciśnij przycisk 1 lub 2, aby dostosować czas czyszczenia.

proszę sprawdzić, czy maszyna ma słabe odprowadzanie ciepła, gdy E2 jest wystawiany.

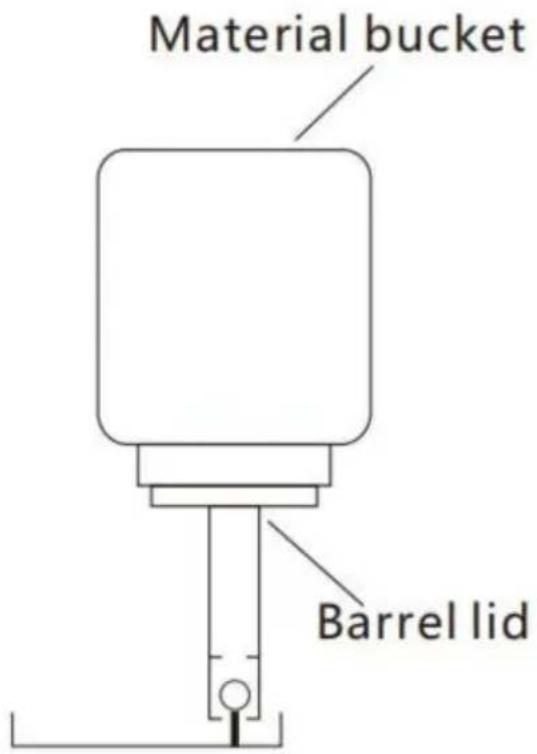

Sposób montażu beczki materiałowej:

Załaduj beczkę, zamknij pokrywę, a następnie odwróć wiadro do góry nogami i umieść je w dół przez płytę pyłoszczelną, jak pokazano na rysunku, Maszyna

czyszczenie

Proszę sprawdzić, kiedy wyświetla się błąd Proszę sprawdzić, czy ciepła woda jest maszyna chłodzona wodą,

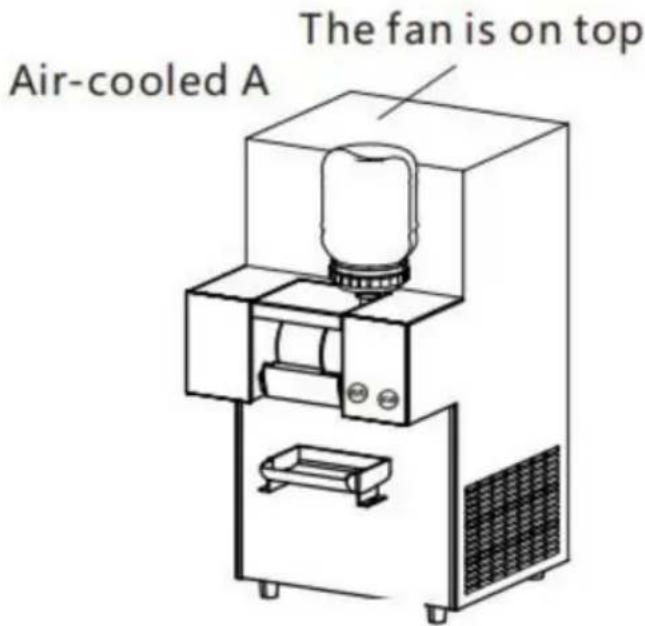

Proszę sprawdzić wentylator w modelu chłodzonym powietrzem i wyczyścić chłodnicę,

7.Konserwacja maszyn

Po codziennym użytkowaniu należy wyczyścić maszynę. Najpierw wyjmij pojemnik na materiał i wyczyść go, a następnie wypłucz parownik i nóż za pomocą rury czyszczącej, jednocześnie naciskając przełącznik, aby uruchomić parownik. Model chłodzony powietrzem: chłodnica powinna być czyszczona z kurzu co 3 miesiące, delikatnie czyszcząc ją szczotką. Maszyna chłodzona wodą: filtr wlotowy należy czyścić co 6 miesięcy, aby nie wpływać na efekt chłodzenia.

Opis gwarancji

Ponieważ maszyna ta jest używana za granicą, nasza firma nie jest w stanie zapewnić serwisu gwarancyjnego. Jeśli maszyna zepsuje się w ciągu roku od daty zakupu, nasza firma może dostarczyć części zamienne bezpłatnie. Jednak koszty transportu i konserwacji nie są wliczone. Aby uzyskać bezpłatne akcesoria, należy przedstawić tabliczkę znamionową maszyny i dowód zakupu.

8. Analiza awarii

Kłopoty	Powód	Analizować	Utrzymywać
Ten maszynanie jest odpowiadanie	Brak prądu	Gniazdo rozwolnienie	Naprawić lub wymienić
	Jest moc i nie może być obsługiwany	Ten przełącznik lub kontroler jest złamany	Naprawić lub wymienić
Niechłodzony	Kompresor nie działa	Wadliwy kompresor lub sterownik	Naprawić lub wymienić
	Kompresor nie jest chłodzony	Wyciek czynnika chłodniczego	Kontrola i konserwacja
Różnica chłodzenia	Środkowa część zamarza	Wyciek czynnika chłodniczego	Kontrola i konserwacja
	Lód nie jest twardy	Słabe ciepło rozpusta	Wymień wentylator lub wyczyść chłodnicę
			Sprawdź źródło wody
Różnica cząstek odladzających	Nierównomierne lukier	Problem z surowcami	Zmień surowce
		Ostrze nie jest ostry	Zmień ostrze
		Mała przerwa mię dźy ostrzami	Adiutant przerwa (0,6 mm)
Wyparka	Elektryczny silnik nie obracaj się	Zerwanie łańcucha Naprawa lub wymiana
	Silnik nie działa	Silnik lub kontroler jest złamany	Zmień silnik lub sterownik
Obracający się dysk nie obracać	Silnik nie działa	Silnik jest złamany	Zmień silnik
Wyciek materiału	Pokrywka wiadra luźny	Pokrywa nie jest dokrę cona	Dokrę ć lub wymień pierścień uszczelniający
