Produkttyp	Professionelle Eismaschine
Marke	Vevor
Modell	D425-B
Abmessungen (ca.)	Ca. 650 x 550 x 850 mm
Gewicht (ca.)	Ca. 80 kg
Stromversorgung	220-240 V / 50 Hz, einphasig
Hauptfunktionen	Automatisch, Waschen, Standby, Härteeinstellung (1-10), Neustart-Timer, Unabhängige Kühlung für Trichter und Zylinder
Produktionskapazität	Ca. 15-20 Liter pro Stunde (Schätzung)
Kältemitteltyp	R290 (gemäß Norm) oder ähnlich
Wartung und Reinigung	Tägliches Waschen der Zylinder, Reinigung des Kondensators alle 6 Monate, Schmierung der Dichtungen mit Vaseline
Sicherheit	Überlastschutz, Anwesenheitserkennung im Trichter, automatische Abschaltung bei Fehler, FCC-Konformität
Ersatzteile und Reparierbarkeit	Typenschild, interner Schaltplan, Handbuch mit Explosionszeichnung und Fehlerbehebungsanleitung
Enthaltenes Zubehör	Ausgabeabdeckung, Griff, Kolben, O-Ringe, Rührer, Dichtung des Rührers
Sterilisationstemperatur	60°C nicht überschreiten
Garantie	Technischer Support unter www.vevor.com/support

Häufig gestellte Fragen - D425-B Vevor

Wie reinige ich die Maschine nach dem Gebrauch?

Bereiten Sie eine Desinfektionslösung mit warmem Wasser (50-60°C) und lebensmittelechtem Reinigungsmittel vor. Gießen Sie sie in den Trichter, starten Sie den WASCHEN-Zyklus für 5 Minuten, dann entleeren Sie, indem Sie den Griff nach unten drücken. Spülen Sie 2-3 Mal mit klarem Wasser. Reinigen Sie auch die Ausgabeabdeckung und die zerlegbaren Teile mit derselben Lösung.

Wie stelle ich die Härte des Eises ein?

Im Standby-Modus drücken Sie die Taste UP oder DOWN länger als 2 Sekunden. Die blinkende Ziffer zeigt den Härtegrad an (01 = am weichsten, 10 = am härtesten). Drücken Sie die Tasten, um anzupassen. Die Einstellung beeinflusst die Konsistenz des Eises.

Was bedeutet der Fehlercode 'NL' auf dem Display?

Der Code NL zeigt ein Durchrutschen des Riemens des Rührmotors oder einen Drehzahlverlust des Motors an. Überprüfen und stellen Sie die Riemenspannung ein, oder ersetzen Sie ihn bei Bedarf.

Wie stelle ich mit dieser Maschine Eis her?

Stellen Sie sicher, dass die Maschine sauber ist. Bereiten Sie die Eismischung gemäß den Anweisungen vor. Gießen Sie die Hälfte der Mischung in den Trichter, drücken Sie AUTO, um den Zyklus zu starten. Fügen Sie den Rest der Mischung hinzu, schließen Sie den Deckel. Wenn die Anzeige '99' erreicht, ist das Eis fertig. Drücken Sie den Ausgabegriff nach unten, um zu servieren.

Wie stelle ich die automatische Neustartzeit ein?

Im Standby-Modus halten Sie gleichzeitig die Tasten UP und DOWN für 5 Sekunden gedrückt. Verwenden Sie die Tasten, um zwischen den Parametern P1 (Neustartzeit, 5-15 Min), P2 (Rührmotorstopp, 5-15 s) usw. zu navigieren. Drücken Sie die Einstelltaste, um den Wert zu ändern.

Wie pflege ich den Kondensator?

Trennen Sie die Stromversorgung. Entfernen Sie die Rückwand und die Seitenwände. Verwenden Sie einen Staubsauger oder Druckluft, um den Staub von den Lamellen des Kondensators zu entfernen. Führen Sie dies alle sechs Monate durch, um eine gute Wärmeableitung zu gewährleisten.

Was tun, wenn die Maschine nicht kühlt?

Überprüfen Sie zuerst die Stromversorgung und Spannung. Überprüfen Sie, ob der Kondensator des Kompressors oder Lüfters defekt ist. Untersuchen Sie das Kühlsystem auf mögliche Lecks. Ziehen Sie bei Bedarf einen qualifizierten Techniker hinzu.

Wie schmiere ich die beweglichen Teile?

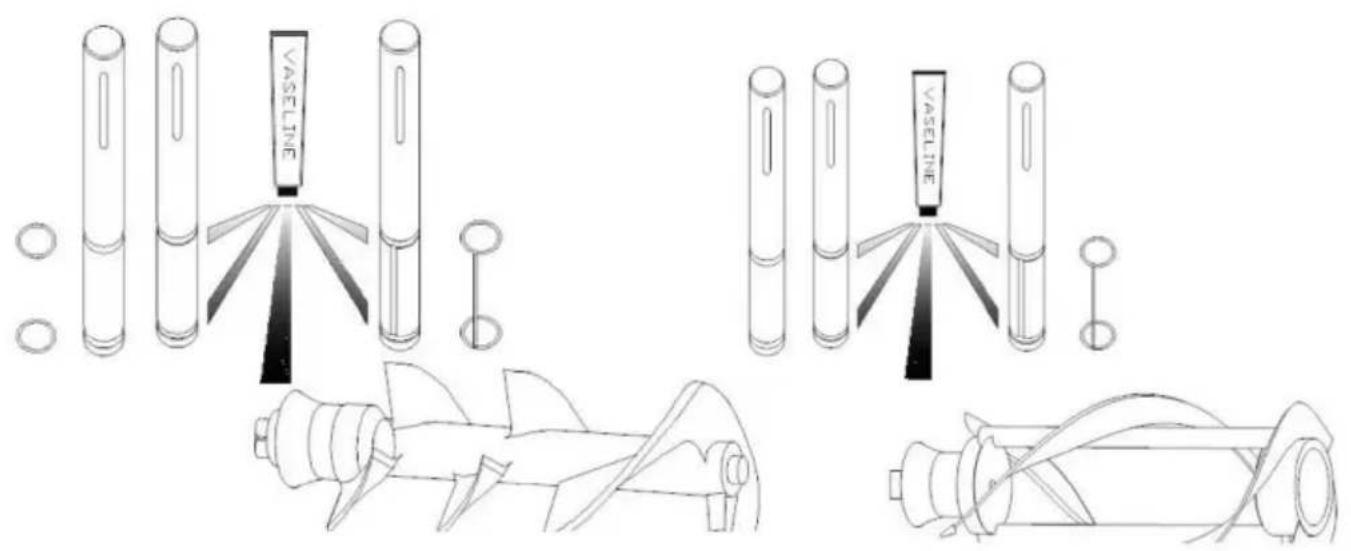

Tragen Sie nach der Reinigung eine dünne Schicht Vaseline auf die O-Ringe des Kolbens, des Rührers und der Ausgabeabdeckung auf. Schmieren Sie nur die Dichtungsnuten, nicht die Enden des Rührers. Dies verlängert die Lebensdauer der Komponenten.

Welche Warnsymbole befinden sich auf dem Gerät?

Ein gelbes oder oranges Symbol auf der Rückseite (in der Nähe des Kompressors) warnt vor Brandgefahr durch brennbare Materialien in den Kältemittelleitungen. Halten Sie das Gerät von Wärmequellen fern.

Wie ändere ich Uhrzeit und Datum?

Im Standby-Modus drücken Sie gleichzeitig AUTO und WASH für 5 Sekunden. Das Display zeigt F1 (Woche), F2 (Jahr) usw. Verwenden Sie die Tasten UP und DOWN, um jeden Wert anzupassen. Die Einstellungen werden automatisch gespeichert.

BEDIENUNGSANLEITUNG D425-B Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

EIS-MASCHINE

Modell: D425-B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und Dosierungen bedeuten nicht unbedingt, dass sie alle Kategorien der angebotenen Werkzeuge abdecken von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

EIS-MASCHINE

Modell: D425-B

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG.Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. ProdukteAls solche gekennzeichnete Geräte dürfen nicht im normalen Hausmüll entsorgt werde Abfall, muss aber zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte

Bitte zahlen Sie für die Nutzung, Wartung und Entsorgung des Geräts

Beachten Sie das Symbol ähnlich der linken Seite, das sich auf der Rückseite des Geräts

(Rückwand oder Kompressor) befindet und gelb oder orange ist. Es ist

Warnsymbol für Brandgefahr. In den Kältemittelleitungen und im Kompressor befinden sich brennbare

Materialien. Bitte halten Sie sich während des Gebrauchs weit von der Feuerquelle entfernt.

Service und Entsorgung.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers führen, das Produkt zu betreiben.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Produkts festgestellt werden kann, wird der Benutzer aufgefordert, die Störung zu beheben.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind

so konzipiert, dass sie einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Schäden kommen

schädliche Störungen der Funkkommunikation. Allerdings gibt es keine

Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dies

Produkt schädliche Störungen bei Radio- oder Fernsehempfang verursacht,

was durch Ein- und Ausschalten des Produkts festgestellt werden kann

Der Benutzer wird aufgefordert, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Folgende Maßnahmen:

Richten Sie die Empfangsantenne neu aus oder versetzen Sie

sie. Erhöhen Sie den Abstand zwischen Produkt und Empfänger. Schließen Sie

das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört.

Der Empfänger ist angeschlossen.

Bitten Sie Ihren Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe.

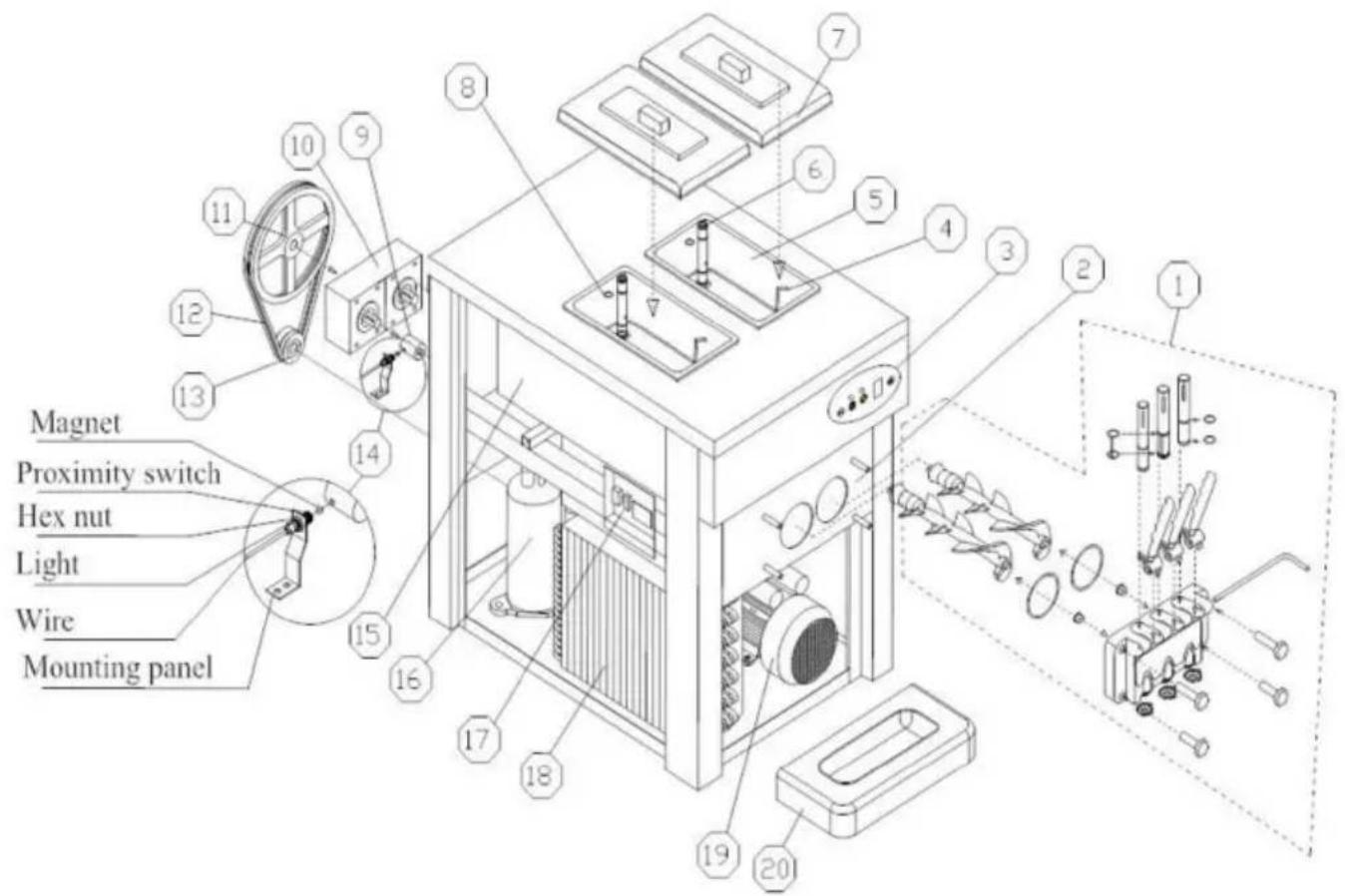

I. Explosionszeichnung

NEIN.	Teilname	NEIN.	Teilname
1	Spendertürbaugruppe	12	Gürtel
2	Basis der Spendertür	13	Antriebsriemenscheibe
3	Bedienfeld	14	Näherungsschalter
4	Mischniveausonde	15	Verdampfer
5	Trichter	16	Kompressor
6	Futterrohr	17	Elektrische Box
7	Trichterabdeckung	18	Kondensator
8	Stopfen des Zufuhrrohrs	19	Schlägermotor
9	Kupplung	20	Tropfschale
10	Getriebe
11	Angetriebene Riemenscheibe

13a – Sechskantmutter	13c – Näherungsschalter
13b – Montageplatte	13d – Magnet

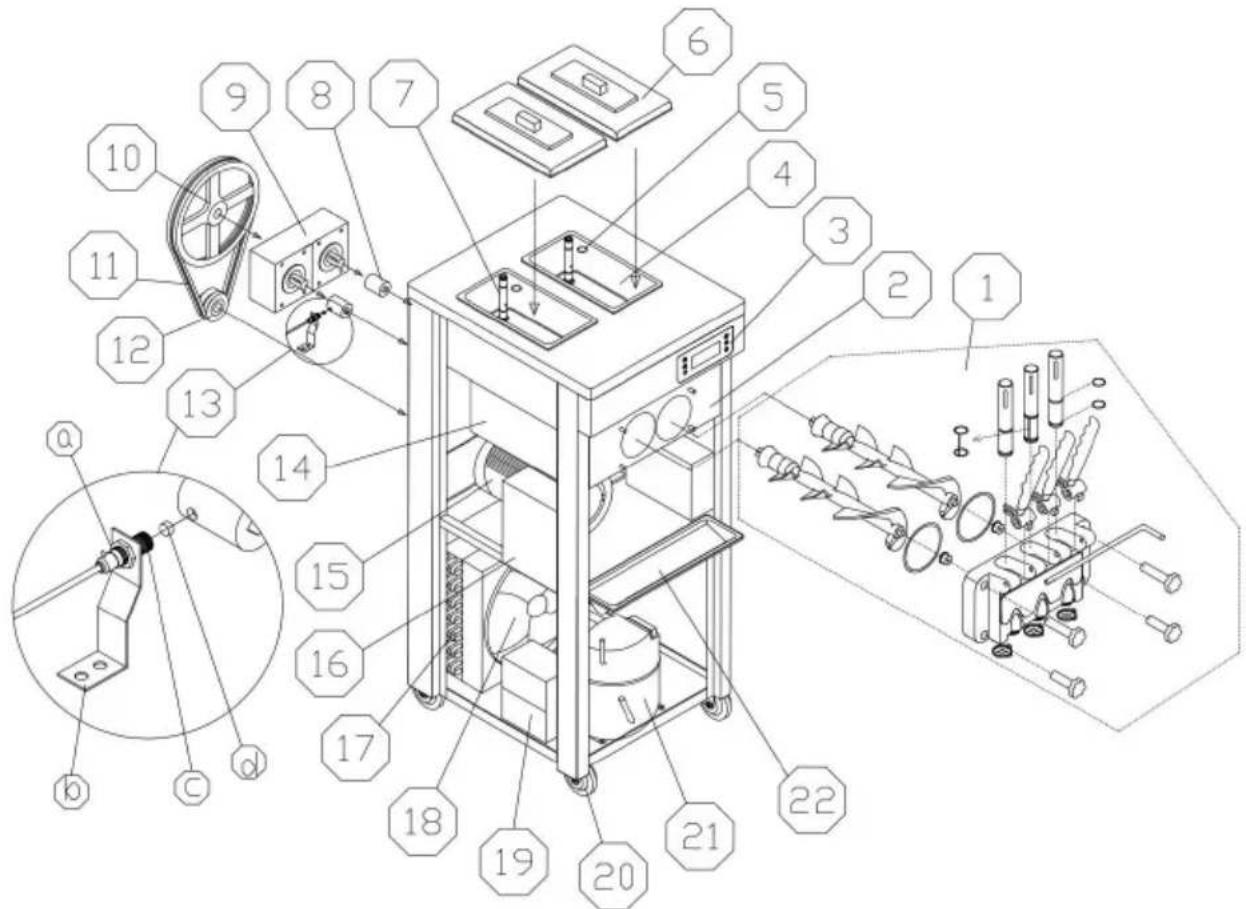

1	SpenderVentil (Abb.1)	8 Lagerhülse 16 Elektrokasten
			Getriebemotor	17 Kondensator9
2	SpenderventilSitz	10 Angetriebene Riemenscheibe		18	Motorventilator
3	Bedienpanel	11	Gürtel	19	Kondensator vonKompressor
4	Trichter	12	Antriebsriemenscheibe	20	Rad
5	O-Ring für Zufuhrrohr 13 Näherungsschalter 21 Kompressor
6	Abdeckung	14	Verdampfer	22	Tropfschale
7	Futterrohr	15 Schlagmotor

II. Installationen und Anpassungen

A. Auspacken und prüfen

1. Schneiden Sie das Verpackungsband ab.

2. Öffnen Sie die Holzkiste mit einem Schraubendreher.

3. Entfernen Sie den Schaum.

4. Überprüfen Sie sorgfältig, ob ein fehlerhaftes Erscheinungsbild vorliegt oder nicht.

5. Überprüfen Sie das Zubehör anhand der Packliste.

Entfernen Sie die Befestigungsschraube und die Befestigungsfüße an der Unterseite des Geräts. Schieben Sie die Maschine, lassen Sie den Vorderradantrieb auf den Boden fallen, nehmen Sie dann den Holzsockel heraus und lassen Sie die vier Räder auf dem Boden stehen. (Heben Sie die Maschine direkt auf den Boden oder auf den Tisch, wenn es sich um eine Tischmaschine handelt.)

TIPP: Wenn beim ersten Gebrauch der Maschine noch Flüssigkeitsrückstände vorhanden sind, handelt es sich um normale Flüssigkeitsrückstände, die durch die Reinigung ab Werk verursacht werden. Dies hat keinen Einfluss auf die Maschinenleistung und ihre Betriebszeit. Falls dies zu Unannehmlichkeiten führt,

bedauern wir dies und danken Ihnen für Ihr Verständnis.

Installation

1) STANDORT AUSWÄHLEN

a) Stellen Sie die Maschine auf eine ebene Arbeitsfläche, die stabil und stark genug ist, um ihr Gewicht sicher zu tragen. b) Stellen

Sie die Maschine an einem Ort auf, der ausreichend Platz auf der Rückseite und auf jeder Seite für eine ausreichende Belüftung bietet. Halten Sie zu allen Seiten einen Abstand von 50 cm ein. Die Maschine sollte vor der Sonne geschützt sein und nicht

zu nah an Geräten platziert werden, die übermäßige Wärme abstrahlen.

2) STROMVERSORGUNG

a) Wählen Sie die richtige Stromversorgung entsprechend der Spannung und dem eingeschalteten Gerät aus

dem Typenschild.

b) Verbinden Sie das Stromkabel und das Netzteil und achten Sie dabei darauf, dass das gelbe und das grüne Kabel fest mit dem Erdungskabel verbunden sind.

Achtung: a. Stellen Sie aus Sicherheitsgründen sicher, dass der Erdungsanschluss in gutem Zustand ist.

b. Alle Außenkabel und anderen Geräte müssen dem nationalen Standard entsprechen.

c) Testlauf

1) Schalten Sie den Netzschalter auf „ON“ und Sie hören „Beep“ in der gesamten Grafik. Die ersten Muster auf dem Bildschirm leuchten auf und anschließend erlöschen die grafischen Muster, die Maschine wechselt in den „Standby“-Modus. 2) Drücken Sie „Waschen“, die entsprechende Anzeige leuchtet auf und gleichzeitig hören Sie das Betriebsgeräusch des Rührwerks. Drücken Sie die Taste „Waschen“ erneut, das Rührwerk stoppt. 3) Drücken Sie „Auto“, die entsprechende Anzeige leuchtet auf und der Rührbesen schaltet sich ein. Das System beginnt zu arbeiten. Nach 3 Sekunden startet auch das Kühlsystem. In Betrieb gehen die Luftpumpen in beiden Trichtern in den normalen Betriebszustand über.

D, Reinigen und Sterilisieren

Schritt 1: Bereiten Sie 5-6 Liter warmes Wasser vor und mischen Sie es mit dem Lebensmittelwaschmittel gemäß den Spezifikationen des Herstellers. Und das ist die sterilisierende Lösung.

Schritt 2: Gießen Sie die Lösung in den Trichter, während die Lösung in den Gefrierzylinder fließt, bürsten und reinigen Sie den Mischtrichter.

Schritt 3: Drücken Sie die Taste „Clean“ und lassen Sie die Maschine etwa 5 Minuten lang laufen.

Schritt 4: Stellen Sie einen leeren Eimer unter den Auslauf und drücken Sie den Auslauf nach unten. Ziehen Sie die gesamte Lösung ab.

Schritt 5: Wiederholen Sie diesen Vorgang 2-3 Mal nur mit Wasser.

Hinweis: a. Die Temperatur der Sterilisationslösung darf 60°C nicht überschreiten, sonst werden die Ersatzteile beschädigt.

B. Lassen Sie nach dem Entleeren das gesamte Wasser im Trichter ab, andernfalls wird der Rührbesen beschädigt, während der Kompressor läuft. C. Achten Sie beim Drücken der Taste „Reinigen“ auf die Kontrollleuchte, um zu vermeiden, dass die falsche Taste gedrückt wird.

III. Betriebsanweisung A, Schlüsselanweisung

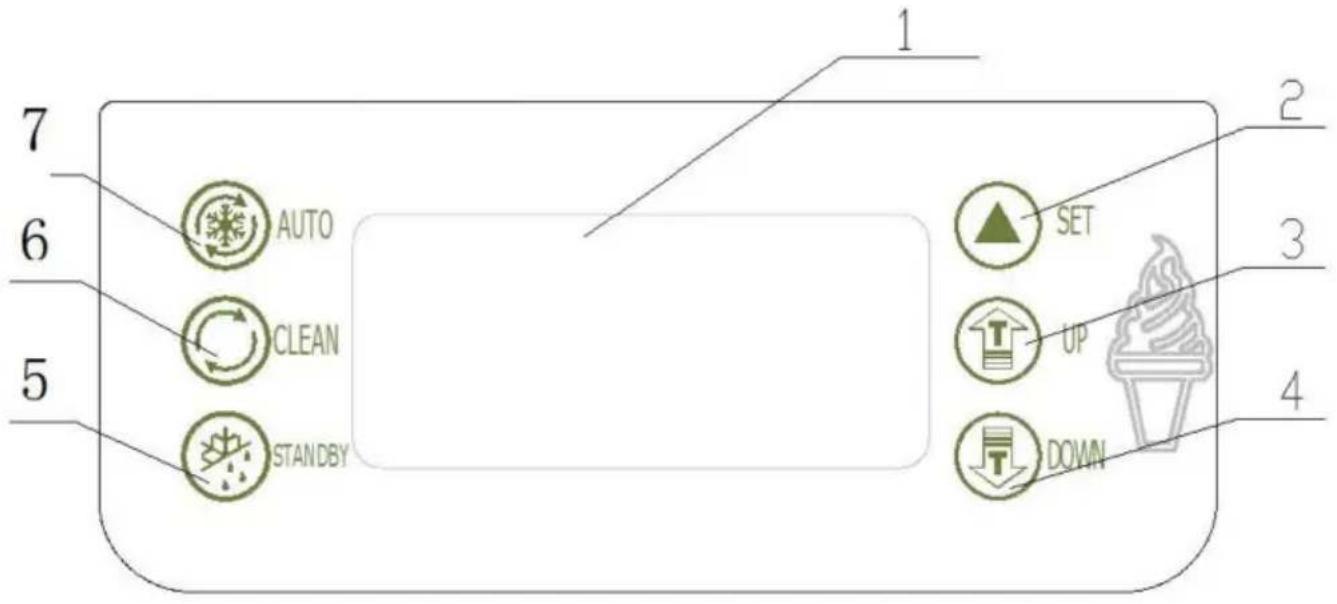

Figur 2

1.Anzeigebildschirm2.Einstelltaste3.Einstelltaste (nach oben) 4.Einstelltaste (nach unten)

5. Standby-Taste 6.Waschtaste 7.Auto-Taste

•TASTE EINSTELLEN (AUF/AB)

a. Härtegrad einstellen

Wenn sich die Maschine im Bereitschaftsmodus befindet, drücken Sie die Taste „UP“ oder „DOWN“, um weitere Informationen zu erhalten.

als 2 Sekunden, dann blinkt das „SET“-Wort auf dem Display und das

Die Zahl zeigt den eingestellten Härtegrad an. Zum Beispiel, wenn der Displayer

„02“ anzeigt, bedeutet dies, dass die aktuelle Einstellungsstufe 2 ist. Die Steifigkeit ändert sich

jedes Mal, wenn die Taste „UP“ oder „DOWN“ gedrückt wird, um eine Stufe erhöht. Es zirkuliert von „01“ bis „10“

(01 (weich) - 02 (hart) - 03 (härter) ---- 10 (am härtesten) - 01 (weich))

Parameter festlegen

Maschine im „Standby“-Modus, drücken Sie gleichzeitig „UP“ und „DOWN“ und

halten Sie sie 5 Sekunden lang gedrückt. Im Fenster „SET“ wird das Symbol „P1“ angezeigt (periodisch).

Starten Sie die Zeitmessung neu. Drücken Sie „“. Das Fenster zeigt „05“ an (der

variable Bereich liegt zwischen „5 und 15“ Minuten. Drücken Sie „UP“ und „DOWN“, um den Wert zu ändern, die eingestellte Lautstärke)

Halten Sie die Taste weiterhin gedrückt, zweimal, jedes Mal kann sich der Betrieb ändern

Das Symbol wird im Fenster angezeigt. Und wenn jedes Symbol erscheint, durch Drücken von

„Taste einmal drücken, um die gewünschte Einstellung zu ändern. (Die Lautstärke kann geändert werden.)

durch Drücken von „UP“ und „DOWN“ geändert werden)

Symbol	Implikation	Variabler Bereich
P1	Regelmäßige Neustartzeiteinstellung	Bereich: 5 bis 15 Minuten
P2	Stoppverzögerung des Schlägermotors Bereich: 5 bis 15 Sekunden
C1	Einstellung der Betriebszeit der Luftpumpe	Bereich: 1~30 Sekunden
Einstellung der Ausschaltzeit der Luftpumpe C2		Bereich: 1~30 Sekunden
P8	Vorkühltemperatur des Trichter	Bereich: 1~15
P9	Vorkühltemperatur des Zylinder	Bereich: 1~15

Drücken Sie "▲", das Gerät wechselt in die Einstellung des Kreislaufvolumens. Ohne irgendeine Bedienung in zehn Sekunden werden die eingestellten Lautstärken automatisch gespeichert und

zurück in den Standby-Modus.

Zeiteinstellung

Drücken Sie im Standby-Modus 5 Sekunden lang die Tasten „AUTO“ und „WASH“. Das Fenster zeigt „F1 01“, dann können Sie auf die „AUF“- oder „AB“-Taste klicken, um die Rückennummer anzupassen. Drücken Sie die Taste „▲“, das Fenster zeigt „F2 12“. Durch Drücken Sie diese Analogie bis „F7 30“.

Hinweis: F1 sagt das Markierungssymbol, 01, 02, 03......30 sagt den tatsächlichen Wert.

F1 – Woche (00 – Sonntag) F2 – Jahr F3 – Monat F4 – Datum

F5 – Stunden F6 – Minuten F7 – Sekunden

•Waschtaste

Drücken Sie die Waschtaste „, das „CLEAR“-Symbol leuchtet und der Rührbesen beginnt zu arbeiten. Es wird geschlossen, wenn Sie es erneut drücken.

•STANDBY-TASTE

Drücken Sie "", „STANDBY“-Taste sind eingeschaltet, der Anzeigehärteprozentsatz. Das Anzeigefenster zeigt die Zylindertemperatur an, das Display zeigt „SET“ an. Das Fenster zeigt die Temperatur des Trichters an. •AUTO-

TASTE

Drücken Sie die Standby-Taste. Die Symbole „AUTO“ und „FRESH“ leuchten auf. Die kleine Kompressor für den Trichter wird durch die eingestellte Temperatur gesteuert. Es wird aufhören, wenn die Temperatur unter dem eingestellten Wert liegt, und startet erneut, wenn die Temperatur im Trichter steigt um 2 ^y . Der große Kompressor für Zylinder stoppt, wenn der Härtewert 99 erreicht, nach 15 Sekunden stoppt der Rührbesen Motor stoppt. Der Rührwerksmotor startet erneut, wenn die Zeit abgelaufen ist Einstellwert (Zykluszeit bis zum Neustart der Maschine). Nach 3 Sekunden das große Kompressor startet.

•SCHUTZFUNKTION

- Der Sensor für den Gefrierzylinder hat einen offenen Stromkreis oder einen Kurzschluss, Härte Das Fenster auf dem Bildschirm zeigt „RL“ oder „RH“ an, der Summer ertönt und die Maschine stoppt.

- Der Sensor für den Mischtrichter hat einen offenen Stromkreis oder einen Kurzschluss, das Härtefenster Auf dem Bildschirm wird „RL“ oder „RH“ angezeigt, der Summer ertönt und die Maschine schaltet sich ein

stoppen. •Wenn sich die Maschine im „WASH“- oder „AUTO“-Modus befindet, wenn die Digitalanzeige angezeigt wird zeigt „—“ mit Alarm und Maschinenstopp und Tasten für den Betrieb

Das Bedienfeld wird gesperrt. Das bedeutet, dass der Näherungsschalter beschädigt oder nicht in der korrekten Position ist. Ändern Sie ihn oder bringen Sie ihn in die richtige Position. •Wenn

auf der Digitalanzeige „NL“ angezeigt wird, während ein Alarm auftritt und die Maschine stoppt, bedeutet dies, dass der Riemen des Schlägermotorsystems durchrutscht. •Wenn der

Griff länger als 1 Minute gedrückt wird, wird das Härtefenster angezeigt

Auf dem Bildschirm wird „Cb“ angezeigt. Der Summer ertönt und die Maschine stoppt. •Im „AUTO“- oder „STANDBY“-Status, wenn die Mischung fehlt, wird das Härtefenster auf dem

Bildschirm abwechselnd „CL“ und „Härte“ angezeigt. Der Summer ertönt 20 Sekunden.

•Die Zahl „01“ blinkt, wenn nur noch 1 Tag für den eingestellten Reinigungszyklus übrig ist.

Wenn der Reinigungszyklus beendet ist, zeigt das Fenster „OVER“ an und der

Summer funktioniert zeitweise. Dann können Sie einfach „WASH“ und „PUMP“ verwenden.

Funktionen. Die Kühlfunktion ist gesperrt und kann nur entsperrt werden

nach dem Aus- und wieder Einschalten. Der Reinigungszyklus wird von neuem gezählt. •Weniger Kühlung, keine Kühlung oder Kühlung über eine Stunde, trotzdem kein Eis

Wenn sich ein Signal bildet, wird auf dem Bildschirm „ERR“ angezeigt und der Ton „BEEP“ ertönt weiter.

BÿEis zubereiten

1) Stellen Sie sicher, dass die Maschine vorher sauber und desinfiziert ist, bevor Sie EIS HERSTELLEN.

aÿBereiten Sie eine Desinfektionslösung mit warmem Wasser vor (Temperatur zwischen

50ÿ und 60ÿ), gießen Sie es in den Trichter und reinigen Sie die Wand des Trichters. bÿSchalten Sie

den Netzschalter ein und drücken Sie dann

Kleinigkeiten.

und 5 Minuten lang betreiben

Stellen Sie einen leeren Eimer unter die Ausgabetür und ziehen Sie den Griff 3 Sekunden lang nach unten und kehren Sie dann von Hand zurück. Wiederholen Sie es auf diese Weise sechsmal, um die Mischpumpenbaugruppe gründlich zu reinigen.

Ziehen Sie die gesamte Desinfektionslösung aus der Maschine und schalten Sie sie aus. Entfernen Sie die 4 Schrauben von der Ausgabetür und entfernen Sie dann die Ausgabeklappe. Zerlegen Sie sie und legen Sie sie in die Desinfektionslösung, um sie gründlich zu reinigen. Anschließend bauen Sie sie wieder zusammen und legen Sie sie auf die Maschine.

Gießen Sie etwas sauberes Wasser in den Trichter und spülen Sie ihn mehrmals aus.

Wischen Sie das Wasser mit einem sauberen Handtuch von der Spendertür.

2) BEREITEN SIE DEN MISCHER VOR

Bereiten Sie den Eismixer gemäß den Anweisungen Ihres gekauften Eissahnepulvers oder Flüssigkeitsmischers vor. Stellen Sie sicher, dass der Flüssigkeitsmischer keine Verunreinigungen oder Partikel enthält. Und lassen Sie es 15 Minuten lang stehen oder lassen Sie es im Kühlschrank oder Gefrierschrank.

3) EISCREME ZUBEREITEN

Hinweis: Wenn Sie einen anderen neuen Eismixer für die Eiszubereitung auswählen

Sahne, bitte stellen Sie den Härtegrad auf „02“, um Eis zuzubereiten. Und passen Sie ihn an den Härtegrad richtig an, wie ausgegebenes Eis. Gießen Sie die Hälfte der

frischen Mischung in den Trichter.

Drücken Sie " ", bis zum Einlassloch des Pumpenzylinders ohne Blase. Das ist nicht gut für die Eisform, wenn Sie nicht auf diese Weise vorgehen.

Geben Sie mehr Eismixer in den Trichter und setzen Sie die Trichterabdeckung auf

Drücken Sie die Taste, um den Betrieb zu starten. Die Nummer wird auf dem digitalen Display angezeigt

steigt während des Betriebs an. Wenn die Zahl „99“ erreicht, ist das Eis eingefüllt

Der Gefrierzylinder ist servierbereit. Ausgabe von Eis.

Stellen Sie eine Waffel oder einen anderen Behälter unter den Spender

Tür, ziehen Sie den Griff nach unten, um Eis zu erhalten. Drücken Sie ihn dann zurück

Abgabe.

Reinigen Sie die Maschine nach der täglichen Arbeit. Geben Sie die gesamte Eiscreme aus Gefrierzylinder und Mischer im Trichter. Maschine reinigen und desinfizieren obige Anleitung.

IV. Verwendung und Wartung

Unterschiedliche Maschinen müssen je nach Bedarf eingesetzt und gewartet werden unterschiedliche Nutzungsbedingungen und Umgebungsbedingungen.

A. Waschen von Kühlzylindern

Für eine längere Nutzungsdauer reinigen Sie die Kühlzylinder einmal täglich für die Gesundheit der Kunden.

1) Drücken Sie die „-Taste, um die restliche Flüssigkeit im Getränk zu erschöpfen. Sie auf „Behälter und Kühlzylinder“ und klicken Sie dann auf „Stopp“, Taste, die Maschine wird 2) Nehmen Sie die richtige Menge Lebensmittelreiniger und stellen Sie eine Desinfektionslösung her entsprechend der Gebrauchsanweisung mit warmem Wasser, dann die Lösung hineingeben jeder Eimer; 3) Drücken Sie die Taste „“, nachdem die Maschine etwa 5 Minuten lang gerührt hat, entladen Sie sie die Desinfektionslösung, gefolgt von 2- bis 3-maligem Waschen mit Wasser. Stoppen Sie die Maschine. 4) Schalten Sie den Strom aus, nehmen Sie die Teile auseinander und waschen Sie sie.

A. Lösen Sie die vier Befestigungsschrauben vor der Spendertür,

Entfernen Sie die Spendertür.

b. Entfernen Sie die Komponenten wie folgt: Stift des Griffs, Griff, Kolben, O-Ring für Kolben und O-Ring für Spendertür von der Spendertür;

Ziehen Sie den Rührbesen aus dem Kühltank und entfernen Sie dann die Dichtung des Rührbesens.

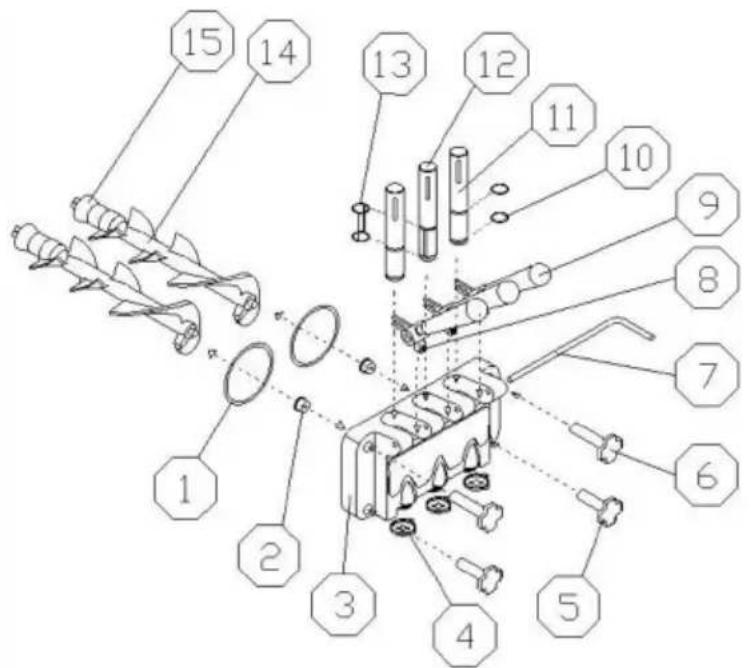

1.O-Ring für SpenderTür3.Ausgabetür4.Modellierkappe5. Bolzen nach unten

6.obererBolzen 7.Stift für Griff8.Schraube für Griff9.Griff10.O-Ring für Kolben

A11.Kolben12.mittlerer Kolben 13.O-RKolben14.Schläger15.Dichtung für Rührbesen

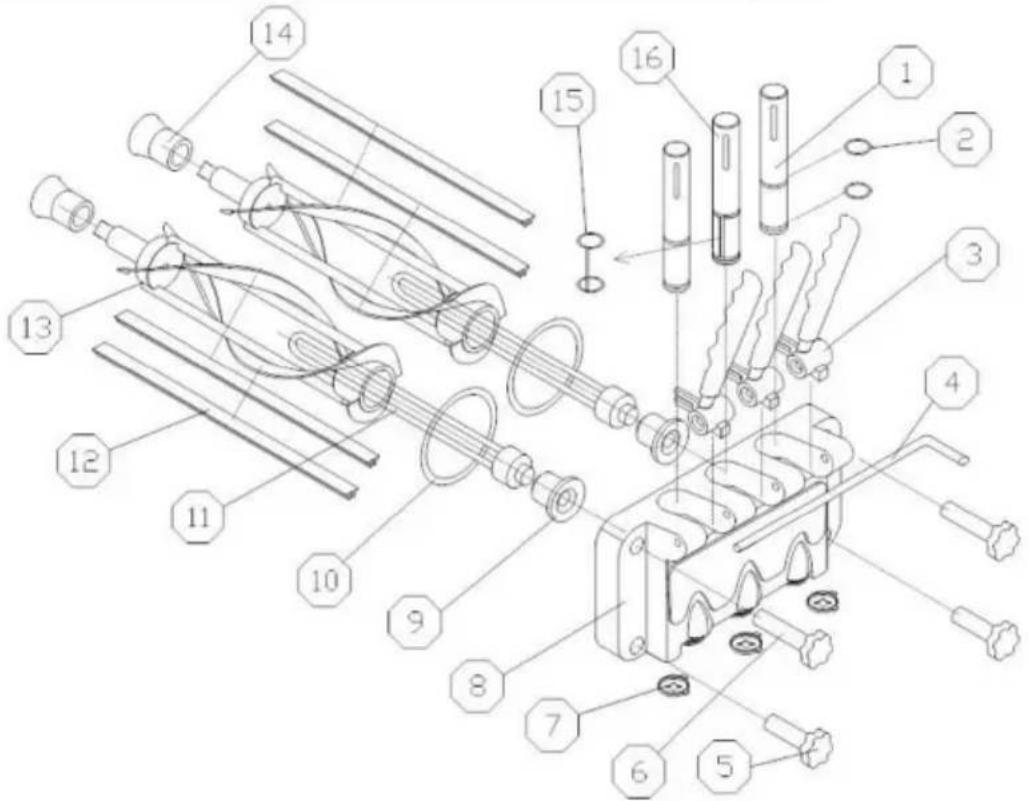

1.Kolben2.O-Ring für Kolben3.Griff4.Stift des Griffs5. Mutter schrauben (unten)6. Mutter schrauben (oben)7. Modellierkappe 8.Dosierventil

9. Stützhülse10.Dichtung für Abgabeventil11.Durchflussstopfen12.Klinge13.Schläger14.Dichtung für Rührbesen15.O-Ring des mittleren Kolbens im neuen Design 16.Mittelkolben im neuen Design

Legen Sie die Komponenten zum Reinigen in eine Desinfektionslösung. Überprüfen Sie den Rührbesen, die Dichtung für den Rührbesen, den O-Ring für die Spendertür, die Stützhülse und den O-Ring für den Kolben. Wenn sie abgenutzt sind, sollten sie ersetzt werden. Nach der Reinigung die Teile mit Vaseline schmieren und dann die Teile entsprechend der Demontagemethode einbauen.

Abb.

4 Hinweis: Bevor Sie den Kolben, den O-Ring für den Kolben, den Rührbesen und die Dichtung für den Rührbesen einbauen, sollten Sie Vaseline auftragen (schmieren Sie Vaseline auf die Nut der Dichtung, nicht auf das Ende des Rührbesens). Bei häufigem Gebrauch der Vaseline kann dies zu einer Verlängerung der Lebensdauer von Bauteilen führen.

Hinweis: Vor dem Einbau des Kolbens, des O-Rings für den Kolben, des Rührbesens und der Dichtung für den Rührbesen sollten Sie Vaseline auftragen (Vaseline auf die Rille auftragen).

der Dichtung (nicht auf das Ende des Rührbesens) und verwenden Sie häufig Vaseline, kann die Lebensdauer von Bauteilen verlängern.

B. Reinigung des Maschinenschranks

Halten Sie das Maschinengehäuse sauber. Reinigen Sie das Gehäuse mit einem feuchten Handtuch und spülen Sie die Maschine nicht direkt mit Wasser aus.

C. Reinigung des Kondensators

Nach längerem Gebrauch ist der Kondensator möglicherweise stark verstaubt, was zu einer

Wärmeabstrahlung und einem Unterschied in der Kühlung führt.

Er muss regelmäßig gereinigt werden (halbjährlich).

Reinigungsmethoden:

Schritt 1: Trennen Sie den Hauptnetzschalter.

Schritt 2: Entfernen Sie die Rückwand und die Seitenwände.

Schritt 3: Staub mit Werkzeugen wie Staubsauger oder Hochdruckluft entfernen

Seien Sie beim Reinigen vorsichtig, um eine Beschädigung der Lamellen des Geräts und der Haarbürste zu vermeiden.

D. Riemeneinstellung

Nach längerem Gebrauch kann der Riemen der Maschine beschädigt werden

oder verlängert, daher muss er angepasst werden. Die Hauptstromversorgung unterbrechen,

Maschine ausbauen, Rückwand und Seitenwände abnehmen, Spannschraube einstellen

und stellen Sie sicher, dass der Riemen die richtige Spannung hat.

V. Leitfaden zur Fehlerbehebung

Probleme	Wahrscheinliche Ursache	Abhilfe
Maschinenichtlaufen	Maschine nicht angeschlossen in die Wandsteckdose stecken	Maschine anschließen
	Der Kurzschluss Schalter ist offen	Starten Sie es neu, nachdem es neu positioniert wurde
	Stromkreis schützen	Beseitigen Sie das Problem
Maschinein sauberPositionnichtlaufen	Der Verbindungsdraht ist gelöst	Prüfen und befestigen Sie den Draht.
	Der Rührwerksmotor ist kaputt gegangen	Reparieren oder wechseln Sie den Schläger Motor
	Mini-Leistungsschalter war gebrochen.	Finden und lösen Sie dann das Problempositionieren Sie es neu
Maschinemit dem AutoPositionnichtlaufen	Der Draht der Funktion Schalter ist gelöst.	Prüfen und befestigen Sie den Draht.
	Es gibt ein Problem mit Bedienfeld.	Wechseln Sie das Bedienfeld.
Kompresseoder tut esnicht rennen	Niederspannung	Lösen Sie das Problem der Unterspannung
	Schütz kaputt	Schütz wechseln
	Das Relais der Kompressor kaputt	Wechseln Sie das Bedienfeld.
	Es gibt ein Problem mit Bedienfeld.	Wechseln Sie das Bedienfeld.
	Der Selbstschutz von Der Kompressor wegen Überlastung.	Finden und lösen Sie das Problem
	Der Kompressor ist kaputt. Tauschen Sie den Kompressor aus
	Der Kondensator des Kompressors ist kaputt	Tauschen Sie den Kondensator aus
Maschine nicht einfrieren runter	Austreten des Kältemittels	Suchen und reparieren Sie das Leck in der Leitung, saugen Sie dann das Kältemittel ab und füllen Sie es erneut auf
	Elektroventil defekt. Elektroventil	austauschen
	Lüftermotor läuft nicht	Reparieren oder ersetzen Sie den Lüftermotor
	Der Kondensator des Lüfters Motor kaputt	Tauschen Sie den Kondensator des Lüftermotors aus
Maschine ununterbrochen	Der Sollwert ist zu niedrig. Erhöhen Sie den Sollwert. Es liegt ein
	Problem mit dem Bedienfeld vor.	Wechseln Sie das Bedienfeld
	Kühlunterschied	Überprüfen und reparieren Sie das Kühlsyste
Das Relais ist nicht stabil	Niederspannung	Lösen Sie das Problem der Unterspannung
	Es liegt ein Problem mit dem Bedienfeld vor.	Wechseln Sie das Bedienfeld.
	Der Berührungspunkt der Kontaktschalter kaputt.	Entfernen Sie den Berührungspunkt oder tauschen Sie den Kontaktschalter aus.
Produkt nicht Spender	Der Mischungsanteil beträgt falsch und Ursachen die Kühlung Unterschied	Machen Sie einen angemessenen Anteil aus mischen.
	Keine Mischung im Trichter	Gießen Sie die Mischung in den Trichter
	Endschalter defekt oder Kabelbinder ist gelöst.	Wechseln Sie den Schalter oder befestigen Sie den Draht
	Der Gürtel wird gelöst bzw herumrutschen	Den Riemen wechseln oder anpassen
	Die Lagerhülse bzw Die Schlägerwelle ist verschlissen	Wechseln Sie die Lagerhülse bzw Schlägerwelle.
Der Produkt zu weich	Das Verhältnis der Formel ist falsch	Mischen Sie die Mischung gemäß der vom Lieferanten angegebenen Formel.
	Der Sollwert ist zu niedrig. Erhöhen	Sie den Sollwert
Leckage	Ziehkolben undicht	Den O-Ring wieder zusammenbauen oder wechseln.
	Spendertür undicht	Ziehen Sie die Schrauben fest oder tauschen Sie den Ring aus.
	Tropfrohr undicht	Fixieren Sie ihn gut oder tauschen Sie die Dichtung aus Schläger
Warm Ringe	Unterspannungsschutz	Stoppen Sie die Maschine, beheben Sie das Problem und starten Sie sie 5 Minuten lang neu später.
	Hören Sie auf, dafür zu arbeiten Schutz	Stoppen Sie die Maschine, beheben Sie das Problem und starten Sie sie 5 Minuten lang neu später.
	Der Endschalter kann nicht zurück zur Normalität	Drücken Sie den Griff nach unten und lassen Sie ihn los Endschalter kehrt in den Normalzustand zurück.
Nixie-Röhre Anzeige „NL“	Die Bandrutsche bzw Motor verliert an Geschwindigkeit	Riemen einstellen oder austauschen, lösen der Fehler des Motors
Nixie-Röhre Anzeige „—“	Der Näherungsschalter abgelenkt oder kaputt gegangen	Näherungsschalter einstellen oder austauschen

VI. Schematischer Verdrahtungsplan

Technische Parameter finden Sie auf dem Typenschild.

Der elektrische Schaltplan befindet sich auf der Innenseite der Platine.

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat
