BRUKSANVISNING D425-B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GLASSMASKIN

Modell: D425-B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GLASSMASKIN

Modell: D425-B

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringa på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna.Driften är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produktermärkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater

Under användning, service och kassering av apparaten, vänligen betala uppmärksamma symbol som liknar vänster sida, som är placerad på baksidan av apparaten (bakpanel eller kompressor) och med gul eller orange färg. Dess varningssymbol för brandrisk. Det finns brandfarliga material i köldmedierör och kompressor. Vänligen var långt borta från brandkällan under användning, service och omhändertagande.

WARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garantera att störningar inte kommer att inträffa i en viss installation. Om det här produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder. • Rikta

om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

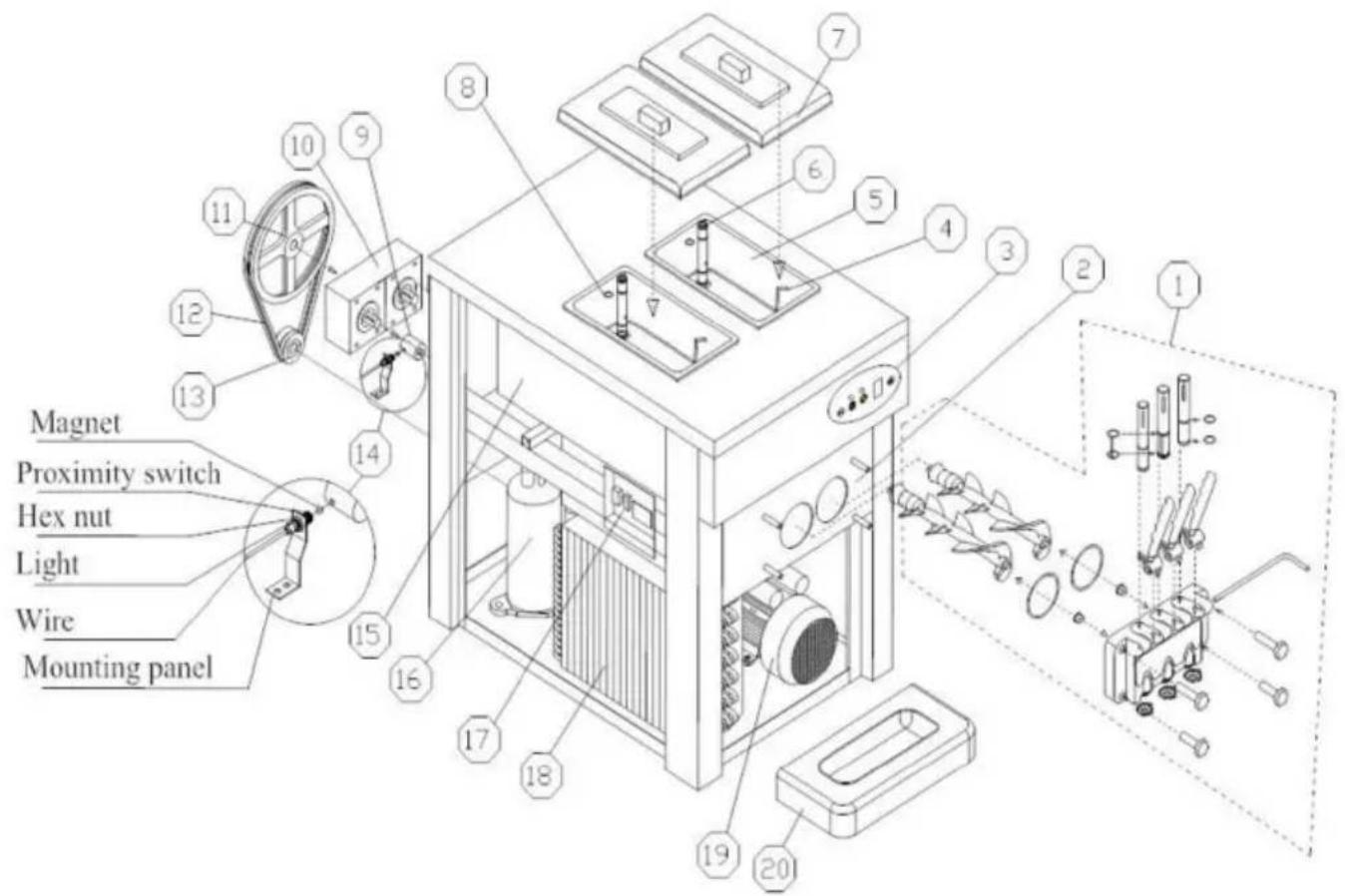

I. Exploderat diagram

Nej.	Delnamn	Nej.	Delnamn
1	Dispenserdörr	12	Bälte
2	Dispenserdörrbas	13	Drivremskiva
3	Manöverpanel	14	Gränslägesbrytare
4	Blandningsnivåsond	15	Förångare
5	Ficka	16	Kompressor
6	Matarrör	17	Eldosa
7	Hopper lock	18	Kondensor
8	Plugg av matarrör	19	Visparmotor
9	Koppling	20	Droppbricka
10	Växellåda
11	Driv remskiva

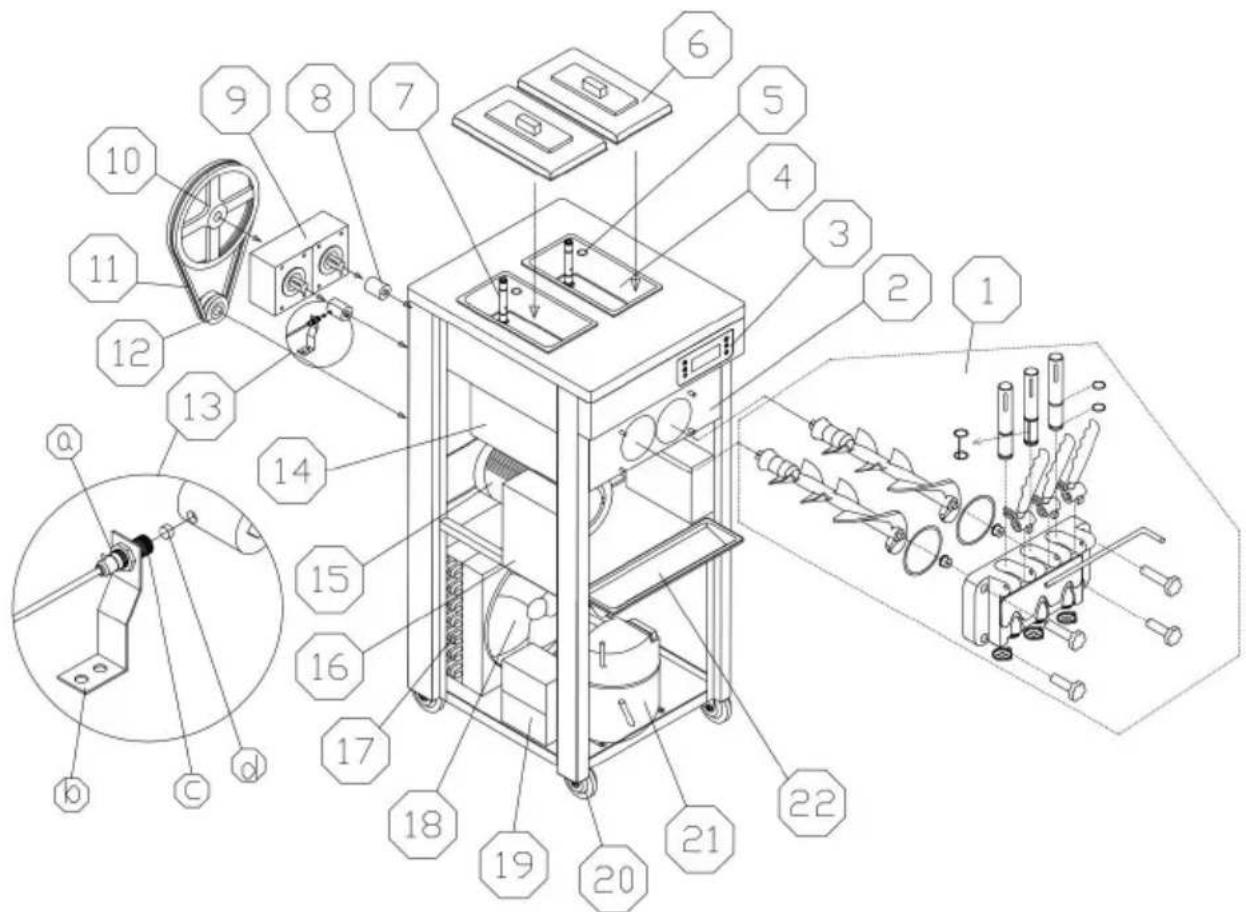

1	Dispenserventil (Fig.1)	8 Lagerhylsa 16 Eldosa
			Kuggväxelmotor	17	Kondensor9
2	Dispenserventil plats	10	Driv remskiva	18	Motorfläkt
3	Manöverpanel	11	Bälte	19	Kondensator av kompressor
4	Ficka	12	Drivskiva	20	Hjul
5	O-ring för matarrör 13 Närhetsbrytare 21 Kompressor
6	Omslag	14	Förångare	22	Droppbricka
7	Matarrör	15	Vispmotor

II. Installationer och justering

A, packa upp och inspektera

1ÿ Klipp av omslagstejpen.
2ÿÖppna trälådan med en skruvmejsel.
3ÿ Ta bort skummet.
4ÿ Inspektera noggrant om det finns ett defekt utseende eller inte.
5ÿKontrollera tillbehören med packlista.
6ÿTa bort fixeringsbulten och fixeringsfötterna som finns längst ner på maskin, tryck på maskinen, låt framhjulsdriften falla till marken och ta sedan ut träbasen, låt de fyra hjulen jordas. (Direkt
lyft maskinen till marken eller på bordet om maskinen är av bordstyp)
TIPS: När du använder maskinen första gången, om det finns kvar vätskerester i cylindern. Det är normala vätskerester orsakade av rengöring från fabrik och kommer inte att påverka maskinens prestanda och dess servicetid. Om detta orsakar något besvär, vi beklagar det och tackar för ditt förståelse.

B, Installation

1) VÄLJA PLATS

äyPlacera maskinen på en nivåräknare som är stabil och stark nog att säkert stödja sin vikt. bÿPlacera

maskinen på en plats som ger tillräckligt med utrymme baktill

och varje sida för korrekt ventilation. Håll 50 cm utrymme från alla sidor av

ventilation. Maskinen ska skugga för solen och ska inte vara det

placeras för nära enheterna som avger överdriven värme.

2) STRÖMFÖRSÖRJNING

aÿVälj rätt strömförsörjning enligt spänningen och strömmen på

namnskylten.

bÿAnslut strömkabeln och strömförsörjningen, se till att de gula och grön ledning var ansluten till jordledningen ordentligt.

Varning: a. För säkerhets skull, se till att jordanslutningen är i gott skick.b.Alla yttre kablar och andra apparater måste bekräftas med nationell standard.

CÿTestkörning

1) Slå PÅ strömbrytaren och du kommer att höra "Beep", hela grafiken
mönster på skärmen kommer att lysa upp och sedan kommer de grafiska mönstren att lysa upp släck, går maskinen in i standbyläge.
2) Tryck på "Tvätta", motsvarande indikator tänds och vid
samtidigt kommer du att höra ljudet av att vispsystemet fungerar. Tryck på "Tvätta" knappen igen, vispsystemet stannar.
3) Tryck på "Auto", motsvarande indikator tänds och vispen
systemet kommer att börja fungera. Efter 3 sekunder startar även kylsystemet fungerar, luftpumparna i båda magasinen går in i normalt arbetsläge.

D, Rensning & Sterilisering

Steg 1: Förbered 5-6 liter varmt vatten, blanda med matdiskmedel enl tillverkarens specifikationer. Och detta är steriliseringslösningen.

Steg 2: Häll lösningen i behållaren Medan lösningen rinner in i behållaren fryscylindern, borsta och rengör blandningsbehållaren.

Steg 3: Tryck på knappen "rengör" och låt maskinen gå i cirka 5 minuter.

Steg 4: Placera en tom hink under dragpipen och tryck ned draget hantera. Dra av all lösning.

Steg 5: Upprepa denna operation 2-3 gånger med endast vatten.

Observera: a. Temperaturen på steriliseringslösningen kan inte överfart 60ÿ, annars skadar det reservdelarna.

B. Ta bort allt vatten i behållaren efter rensning, eller så kommer att skada vispen medan kompressorn är igång.

C.Medan du trycker på knappen "rengör", var uppmärksam på indikatorlampan för att undvika att trycka på fel tangent.

III. Driftinstruktion Aÿ Nyckelinstruktion

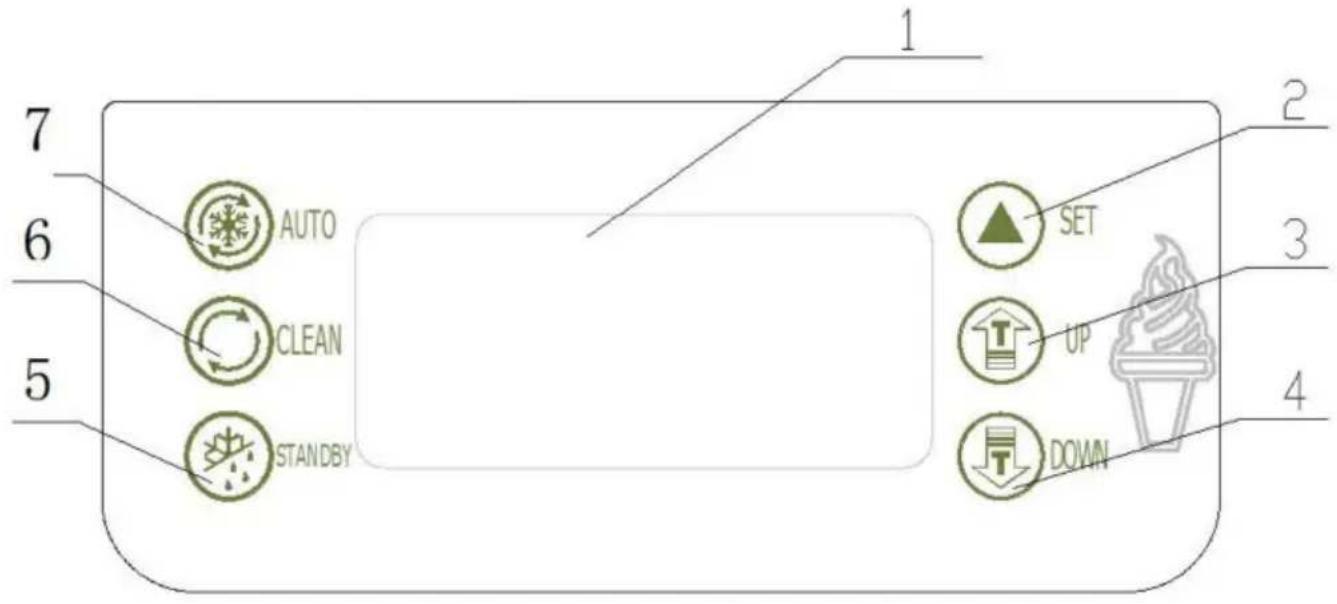

1 2 3 4 5 6 7 AUTO CLEAN STANDBY SET UP DOWN

Figur 2

1.bildskärm2.inställningstangent3.justeringsknapp(upp) 4.justeringsknapp(ner)

5.standbyknapp6.Tvättknapp7.Autoknapp

•INSTÄLLNINGSKNAPP (UPP / NER)

en, inställd hårdhetsnivå:

När maskinen är redo, tryck på "UPP" eller "DOWN" för mer

än 2 sekunder, sedan blinkar ordet "SET" på displayen och nummer visar den inställda hårdhetsgraden. Till exempel om displayer visar "02" betyder det att den aktuella inställningsnivån är 2. Styvheten kommer öka en nivå varje gång "UPP" eller "DOWN" knappen trycks in. Det cirkulera från "01" till "10"

( 01(mjuk)-02(hård)-03(hårdare)----10(hårdast)-01(mjuk))

bÿställ in parametrarÿ

Maskinen är i "standby"-läge, tryck på "UPP" och "DOWN" samtidigt och håll i 5 sekunder, "SET"-fönstret visar "P1"-ikonen (Periodic

Omstart av tidsinställning), Tryck på", fönstret visar "05"(The

Variabelt intervall är från "5\~15" minuter, tryck på "UP" och "DOW" kan ändras inställningsvolymen)

Fortsätt att trycka på "kappen två gånger, varje gång driften kan ändras ikonen visas i fönstret. Och när varje ikon visas, genom att trycka på

"KNapp en gång för att ändra den inställning du vill ha.(Volym kan vara ändras genom att trycka på "UPP" och "DOWN")

Ikon	Inblandning	Variabelt intervall
P1	Inställning av periodisk omstartstid Räckvidd: 5-15 minuter
P2	Stoppfördröjning för slagmotor Räckvidd: 5~15 sekunder
C1	Inställning av luftpumpens arbetstid	Räckvidd: 1~30 sekunder
C2 Air Pump Off-working Time Inställning		Räckvidd: 1~30 sekunder
P8	Förkylningstemperatur för ficka	Område: 1~15
P9	Förkylningstemperatur för cylinder	Område: 1~15

Tryck "▲", maskinen går in i cirkulationsvolyminställningen. Utan några drift på tio sekunder, inställda volymer sparas automatiskt och

tillbaka till standbyläge.

Tidsinställning

I standby-läge, tryck på knapparna "AUTO" och "WASH" i 5 sekunder, fönstret visar "F1 01", sedan kan du klicka på "UPP" eller "DOWN" för att justera ryggnumret. Tryck på en " ▲ " tangenten visar fönstret "F2 12", av sådan analogi tills " F7 30".

Obs: F1 säger märkessymbol, 01ÿ02ÿ03......30 säger verkligt värde.

F1 -- vecka (00 - söndag) F2 -- år F3 – månad F4 -- datum

F5 -- timmar F6 -- minuter F7 -- sekunder

•TVÄTTNYCKEL

"Tryck på tvättknappen", "CLEAR"-ikonen tänds och vispen börjar arbeta. Den stängs när du trycker på den igen. •

STANDBY-KNAPP

Tryck "", "STANDBY"-tangenten är på, displayens hårdhetsprocent displayfönstret visar cylindertemperaturen, displayen "SET" display fönstret visar behållarens temperatur. •AUTOKNAPP

Tryck på standby-knappen, "AUTO" och "FRESH"-ikonen tänds. Den lilla kompressor för tratten styrs genom inställning av temperaturen. Det kommer att sluta när temperaturen är lägre än det inställda värdet, och det kommer att starta igen om tempreaturen i behållaren höjs med 2ÿ. Den stora kompressorn för cylinder kommer att stanna när hårdhetsvärdet när 99ÿefter 15 sekunder vispen motorn stannar. Vispmotorn startar igen när tiden går inställningsvärde (cykeltid för omstart för maskinen). Efter 3 sekunder den stora kompressorn startar.

•SKYDDSFUNKTION

- Sensorn för fryscylindern är öppen eller kortsluten, hårdhet fönstret på skärmen visar "RL" eller "RH", summern kommer att skrika och maskinen stannar.

- Sensorn för blandningsbehållaren är öppen eller kortsluten, hårdhetsfönster på skärmen visar "RL" eller "RH", summern skriker och maskinen sluta.

- När maskinen är i "WASH" eller "AUTO" läge, om den digitala displayen visar "——" med larm och maskinstopp, och knappar på operationen panelen kommer att låsas. Det betyder att närhetsbrytaren är skadad eller inte i rätt position. Ändra det eller placera det i rätt ställe. •När den digitala displayen visar "NL" med larm och maskinen stannar, betyder det att bandet på vispmotorsystemet har sladd. •Om du trycker på handtaget i

mer än 1 minut, hårdhetsfönstret på

skärmen kommer att visa "Cb", summern kommer att skrika och maskinen stannar.

- Under “AUTO” eller “STANDBY” statusyom blandning saknasÿhårdhetsfönster på skärmen kommer att visa "CL" och hårdhet växelvis, summern kommer att skrika efter 20 sekunder.

- Siffran "01" kommer att blinka om det bara är 1 dag kvar av inställningsrengöringscykelr När rengöringscykeln är över visar fönstret "ÖVER" och

summern fungerar intermittent. Då kan du bara använda "WASH" och "PUMP" funktioner. Kylfunktionen är låst och kan endast låsas upp

efter att ha stängt av och på igen. Rengöringscykeln kommer att räknas på nytt.

- Mindre kylning, ingen kylning, eller kylning över en timme fortfarande inte glass bildas kommer skärmen att visa "ERR" och ljudet av "BEEP" fortsätter.

B, Gör glass

1) SE TILL ATT MASKINEN ÄR REN OCH SANITISERAD INNAN GÖR GASS.

aÿFörbered lite desinficeringslösning med varmt vatten (temperatur mellan 50 ÿ och 60 ÿ), häll den i behållaren och rengör behållarens vägg. bÿ Slå på

strömbrytaren och tryck sedan på miniter.

och fungera i 5

cÿSätt en tom hink under utmatningsluckan, dra ner handtaget i 3

sekunder, och sedan tillbaka för hand. Upprepa det på detta sätt i 6 gånger för att rengör blandningspumpen noggrant. dÿTa ut all

desinficeringslösning från maskinen och stäng av “eÿTa bort de 4 skruvarna”. från utmatningsluckan och ta sedan bort dispenseringen

dörrmontering. Ta isär den och lägg dem i desinfektionslösningen för att rengör noggrant. Och sätt sedan ihop dem och lägg den på maskin.

fÿHäll lite rent vatten i behållaren och upprepa för att skölja den i flera gånger.

gÿAnvänd en ren handduk för att torka av vatten från automatens lucka.

2) FÖRBERED BLANDAREN

Förbered glassmixern som instruktioner för din köpta is

grädde pulver eller flytande mixer.Se till att flytande mixer utan någon

förreningar eller partiklar. Och förvara den i 15 minuter eller förvara den i frys.

3)GÖR GASS

Observera: När du väljer en annan ny glassmixer för att göra is

grädde, ställ in hårdhetsnivån på "02" för att göra glass. Och justera

hårdhetsnivån korrekt som dispenserad glass. aÿHäll en halv färsk

blandning i behållaren.

b, Tryck "enhetl inloppshålet på pumpcylindern utan bubbla. Det är det inte

bra för glassformen om du inte fungerar på det här sättet.

C, Lägg till mer glassmixer i tratten, sätt på locket

på..Tryck för att starta driften. Numret på den digitala displayen

kommer att stiga upp under drift. När siffran när "99" kommer glassen in

fryscylindern är klar för servering. dÿDispensera

glass.Sätt en strut eller annan behållare under dispensern

dörren, dra ner handtaget för att få glass. Tryck sedan tillbaka den efteråt

dispensering.

eÿRengör maskinen efter dagligt arbete. Utmatning av all glass i

fryscylinder och blandare i behållaren. Rengör och desinficera maskinen som ovanstående instruktion.

IV.Användning och underhåll

Olika maskiner måste användas och underhållas enligt deras

olika användningsförhållanden och miljöförhållanden.

AÿTvätta kylcylindrar

Rengör kylcylindrarna en gång om dagen för längre livslängd och för kundernas hälsa.

1) Tryck på "för att tömma ut all återstående uppslamning i drycken" behållare och kylcylinder och klicka sedan på "stopp;-tangenten, kommer maskinen
2) Ta rätt mängd matrengöringsmedel, fyll på en desinficerande lösning enligt instruktionerna med varmt vatten, håll sedan lösningen i varje hink;
3) Tryck på " "-tangenten, efter att maskinen har rört om ca 5 minuter, töm ur desinficeringslösningen, följt av tvättning med vatten 2\~3 gånger, sedan stoppa maskinen;
4) Stäng av strömmen, ta isär och tvätta delarna.

a, Skruva loss de fyra fästskruvarna framför dispenserdörren,

ta bort dispenserluckan;

bÿTa bort komponenterna enligt följande: handtagsstift, handtag, kolv, O-ring

för kolv och O-ring för dispenserdörr från dispenserdörren;

cÿ Dra ut vispen från kyltanken och ta sedan bort packningen för visp.

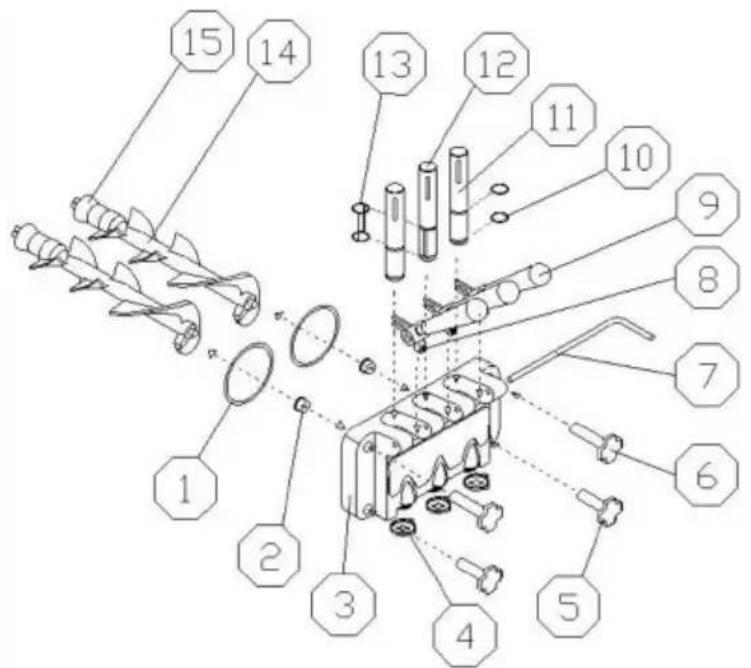

1.O-ring för dispenserdörr2.stödhylsa3.utmatningsdörr4.modelleringslock5.nedskruv

6.övre bult7.stift för handtag8.skruv för handtag9.handtag10.O-ring för kolv

11.kolv12.mittkolv 13.O-ring för mittenkolv14.visp15.packning för visp

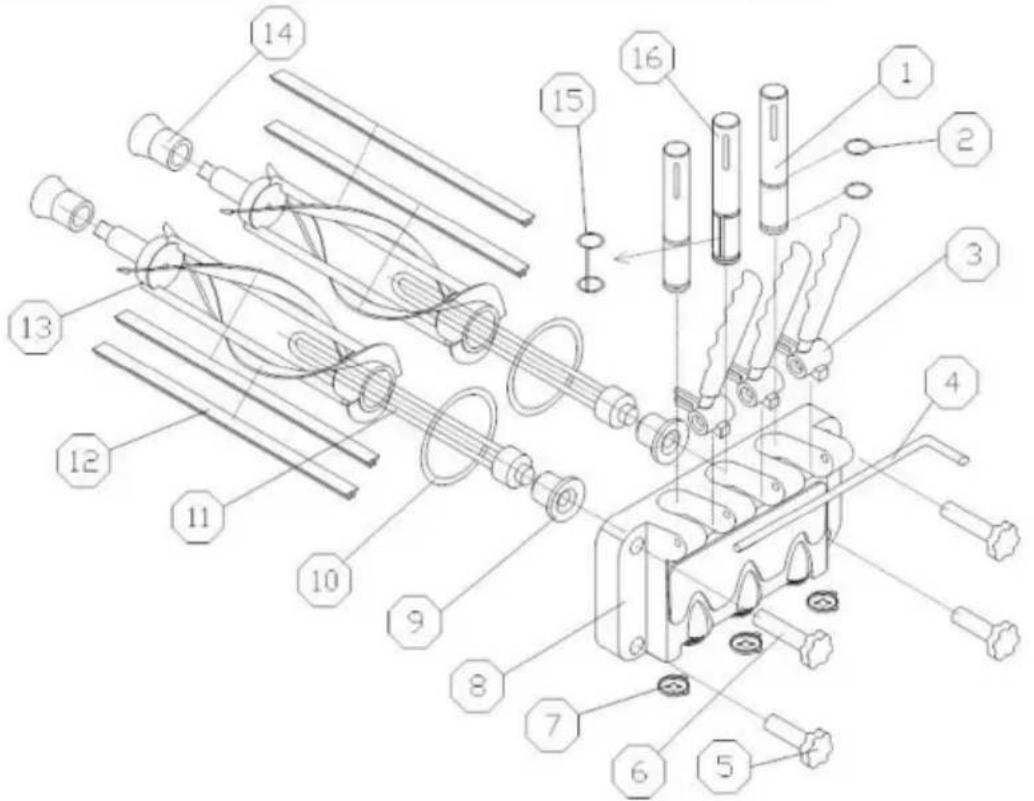

1.kolv	9.stödhylsa
2.O-ring för kolv	10.packning för utmatningsventil
3.handtag	11.flödesplugg
4. stift på handtaget	12.blad
5.skruvmutter (ner)	13.visp
6.skruvmutter (upp)	14.packning för visp
7. Modelleringslock	15.Ny design mellankolv O-ring 16.Ny design mellankolv
8.utmatningsventil

dÿSätt komponenterna i en desinficerande lösning för att rengöra, kontrollera visp, packning för visp, O-ring för dispenserdörr, stödhylsa och O-ring för kolv, om de är gamla slitna bör bytas ut; eÿSmörj delarna med vaselin efter rengöring och installera sedan delarna enligt metoden för isärtagning.

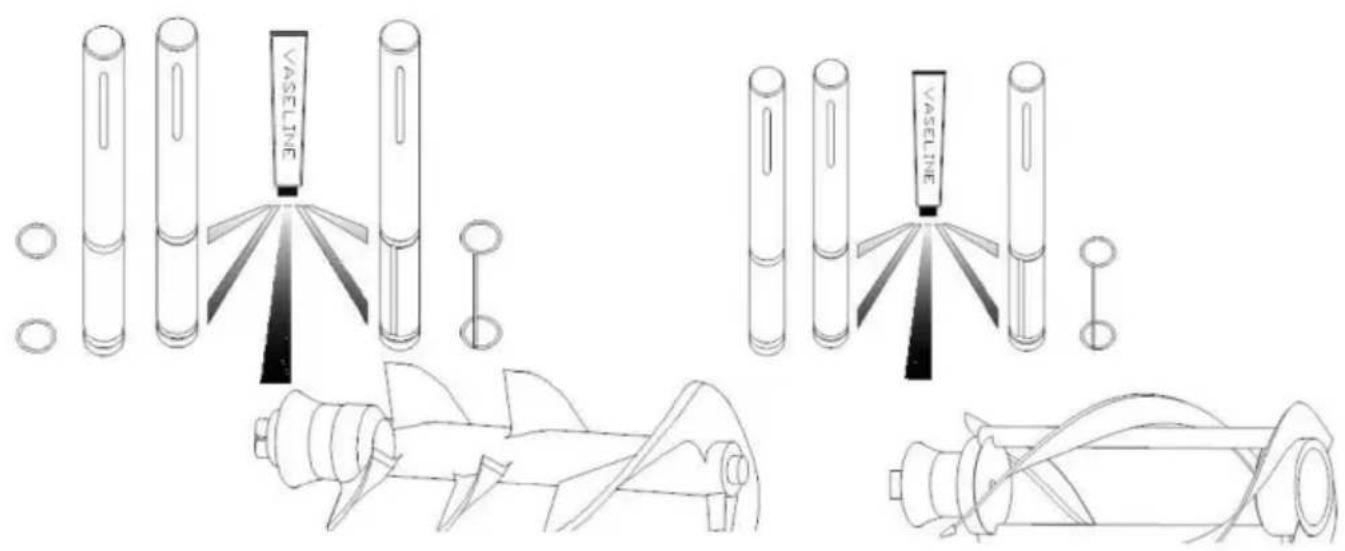

VASELINE VASELINE

Fig.4

Anmärkning: Innan du installerar kolven, O-ringen för kolven, visp och packning för visp, bör du smörja vaselin (smörj vaselin på spåret på packningen, inte på visparns ände), att använda vaselin ofta kan förlänga komponenternas livslängd.

Observera: Innan du installerar kolven, O-ring för kolv, visp och packning för visp ska du smörja vaselin (smörja vaselin på skåran av packningen, inte på vispens ände), använd vaselin ofta kan förlänga komponenternas livslängd.

B, Rengöringsmaskinskåp

Håll maskinskåpet rent, använd en våt handduk för att rengöra skåpet, och spola inte maskinen direkt med vatten.

Efter att ha använts under en tid kan kondensorn vara tjock av damm, och detta kommer att påverka utstrålningsvärme och orsaka kylskillnad, så det behöver regelbunden rengöring (varje halvår)

Rengöringsmetoder:

Steg 1: Kopplade bort huvudströmbrytaren.

Steg 2: Ta bort bakpanelen och sidopanelerna.

Steg 3: Rengör damm med verktyg som dammsugare, högtrycksluft och hårborste, var försiktig när du rengör för att undvika att skada fenorna på kondensor.

DÿBältesjustering

Efter att ha använts under en tid, kan maskinens rem kanske långsträckt, så det måste justeras. Kopplad från huvudströmmen till maskinen, ta bort bakpanelen och sidopanelerna, justera spänningsbulten och se till att remmen har rätt spänning.

V. Felsökningsguide

Problem	Trolig orsak	Avhjälpa
Maskingör inte springa	Maskinen är inte ansluten in i vägguttaget	Koppla in maskinen
	Kortslutningen omkopplaren är öppen	Starta om den efter att den har flyttats om
	Skydda kretsen	Ta bort problemet
Maskin i rent placera gör inte springa	Anslutningskabeln är ofäst	Kontrollera och fäst vajern.
	Vispmotorn gick sönder	Reparera eller byt vispen motor
	Mini effektbrytare var bruten.	Hitta och lös problemet sedan flytta den
Maskin med bil placera gör inte springa	Funktionens tråd brytaren är lossad.	Kontrollera och fäst vajern.
	Det finns något problem med kontrollpanel.	Byt kontrollpanel.
Komprimera eller gör Spring inte	Låg spänning	Lös problemet med låg spänning
	Kontaktorn gick sönder	byt kontaktor
	Reläet av kompressorn gick sönder	Byt kontrollpanel.
	Det finns något problem med kontrollpanel.	Byt kontrollpanel.
	Självskyddet av kompressorn på grund av överbelastning.	Hitta och lös problemet
	Kompressorn gick sönder Byt	kompressor
	Kompressorns kondensator gick sönder	Byt kondensator
Maskin låt bli frysa ner	Läckage av köldmediet	Hitta och reparera läckan i röret, dammsug sedan och fyll på kylmediet
	Elektrisk ventil gick sönder Byt elektrisk ventil
	Fläktmotorn går inte	Reparera eller byt fläktmotor
	Fläktens kondensator motor gick sönder	Byt kondensatorn på fläktmotorn
Maskin oavbrutet	Börvärdet är för lågt. Öka börvärdet Det finns något problem
	med kontrollpanelen.	Byt kontrollpanel
	Kylskillnad	Kontrollera och reparera kylsystemet
Reläet är inte stabil	Låg spänning	Lös problemet med låg spänning
	Det är något problem med kontrollpanelen.	Byt kontrollpanel.
	Beröringspunkten för kontaktbrytaren gick sönder.	Ta bort beröringspunkten eller byt kontaktbrytare.
Produkt gör inte dispenser	Andelen blandning är felaktiga och orsaker kylningen skillnad	Gör upp en ordentlig andel av blanda.
	Ingen blandning i behållaren	Häll blandningen i behållaren
	Gränslägesbrytaren gick sönder eller bindträden är lossad.	Byt strömbrytare eller fäst tråd
	Bältet är lossat eller sladda runt	Byt eller justera bältet
	Lagerhylsan eller vispskaftet slitet	Byt lagerhylsa eller vispskaft.
De produkt för mjuk	Formelns proportion är fel	Blanda blandningen enligt formeln som ges av leverantören.
	Börvärdet är för lågt. Öka börvärdet
Läckage	Dra kolven läcker	Sätt ihop eller byt ut O-ringen.
	Dispenserdörren läcker	Dra åt skruvarna eller byt D-ringen Fix well
	Dropprör läcker	eller byt packningen för visp
Värma ringar	Lågspänningsskydd	Stoppa maskinen, lös problemet och starta om 5 minuter senare.
	Sluta jobba för skydd	Stoppa maskinen, lös problemet och starta om 5 minuter senare.
	Gränslägesbrytaren kan inte återgå till det normala	Tryck ner handtaget och låt gränslägesbrytaren återgår till det normala.
Nixie tub visa "NL"	Bältesglidningen eller motor tappar fart	Justera eller byt ut bältet, lös motorns fel
Nixie tub visa "____"	Närhetsbrytaren böjas eller gick sönder	Justera eller byt ut närhetsbrytaren

VI. Schematiskt kopplingsschema

• Teknikparametrar finns på märkskylten
• Det elektriska schemat finns på kortets inre

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
