BRUKSANVISNING SKF-BT45F Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Kommersiell ismaskin

Modell: SKF-B40F SKF-B45F

SKF-C50F SKF-C55F

Det är viktigt att du läser dessa instruktioner noggrant och sparar der framtida referens.

	Varning - För att minska risken för skada måste anvå läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Drifte föremål för följande två villkor: (1) Den här enheten orsaka skadliga störningar och (2) den här enheten r acceptera alla mottagna störningar, inklusive störningar kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softun korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte släng tillsammans med vanligt hushållsavfall, utan måste lämn en insamlingsplats för återvinning av elektriska och elektroniska apparater

VIKTIGA SÄKERHETS INSTRUKTIONER

När du använder elektriska apparater bör grundläggande

säkerhetsåtgärder följas för att minska risken för brand, elektriska stöta och skador till personer eller egendom. Läs alla instruktioner innan du använder maskinen för första gången.

FÖRSIKTIGHET: IS KAN INTE FÖRVARAS I ISBEHÅNGEN UNDER NATT - TID, DET ÄR INTE KYLSKÅL, IS KOMMER ATT SMÄLTAS VATTEN OCH FLÖDA UT UR MASKINEN.

1. Om anslutning till vattenförsörjning, WARNING: måste ansluta dricksvattenförsörjningen;
2. Maskinen är avsedd att användas i hushåll och liknande applikatior

som:

- personalkök i butiker, kontor och andra arbetsmiljöer ;

-bondgårdar

-av kunder på hotell, motell och andra bostadsmiljöer ;

-Catering och liknande industrier.

1. Maskinen ska användas i dörrar och utan hinder omgivna bra ventilationsplats. Det måste finnas minst 50 cm mellan maskinens fyra sidor med väggen.

2. När du använder elektriska apparater, grundläggande säkerhetsåtgård bör följas för att minska risken för brand, elektriska stötar och skador personer eller egendom. Läs alla instruktioner innan du använder någ apparat.

3. Använd inte denna eller någon annan apparat med en skadad slad

4. Anslut endast till korrekt polariserade uttag. Ingen annan apparat få anslutas till samma uttag. Se till att kontakten är helt isatt i uttaget.

5. Placera inte maskinen och nätsladden nära brännbart material. Täck inte över sladden. Sänk den inte i vatten.

6. Vi rekommenderar inte användning av en förlängningssladd, efterson det kan överhettas och bli en brandrisk.

7. Koppla ur ismaskinen innan du rengör eller utför någon reparation service.

8. laktta försiktighet och uppsikt när apparaten används nära barn.

9. Använd inte din ismaskin utomhus. Undvik direkt solljus och se tiet det finns minst 5 tum utrymme mellan baksidan och sidorna av din och väggen.

10. Använd ingen annan vätska än vatten i enheten för att göra iser

11. Rengör inte din ismaskin med brandfarliga rengöringsmedel. Ångorr kan skapa brandrisk eller explosion.

12. Tippa inte maskinen.

13. Om ismaskinen tas med inomhus från utomhus under vintertid, låt värmas upp till rumstemperatur några timmar innan den ansluts till strömkällan.

14. Denna enhet bör vara ordentligt jordad för din säkerhet. Nätsladde

utrustad med en trestiftskontakt ihopkopplad med vanliga trestiftiga vägguttag för att minimera risken för elektriska stötar.

1. Anslut din apparat till en dedikerad, korrekt installerat och jordat vägguttag. Låt bli, under alla omständigheter ska ström och/eller jordri riktas mot en certifierad elektriker.
2. De skummande materialen inuti är brännbara som måste hållas be från eld.
3. Det är förbjudet att dra i kabeln för att dra ur kontakten, dra i är ett måste.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

WARNING: Denna apparat måste vara jordad.

1) Säkringen på kretskortet är 15 A, om byte måste användas av er tekniker.
2) spänningsfluktuationer får inte överstiga ± 10 % än märkspänninge eller så behövs en spänningsstabilisator.

VIKTIGT: Till undvika fara beror på för instabilitet måste enheten place på en jämn och plan yta.

ANVÄNDNINGSPROCEDURER

UPPACKNING AV DIN ISMASKIN

1. Ta bort allt yttre och inre förpackningsmaterial. Kontrollera om alla nedanstående tillbehör ingår eller inte. Om några delar saknas, konta vår kundtjänst. När du har packat upp maskinen rekommenderar vi at lämnar den i 24 timmar innan du sätter på den.
2. Rengör interiören med ljummet vatten och en mjuk trasa eller reng enheten med Self-Clean-funktionen.
3. Hitta en plats för din ismaskin där den är skyddad från direkt sol andra värmekällor (t.ex. spis, ugn, radiator). Placera ismaskinen på en jämn yta. Se till att det finns minst 5 tum mellan baksidan och sidor

din ismaskin och väggen.

1. Låt köldmediet sätta sig i en timme innan du ansluter enheten för användning.
2. Apparaten måste placeras där kontakten är åtkomlig.

paket innehåll

Varma tips : Kontrollera om alla nedanstående tillbehör ingår.

Tillbehörslista
NEJ	Beskrivning	Bild	Användande	ANTAL
1	Manuell		Bruksanvisning	1 ST
2	Filtrera		Filtrera vatten	1 ST
3	Dräneringsrör		Dränera	1 ST
4	Issked		Ta isbitar	1 ST
5	buntband av nylon		Fixa röret vid beho	2 st
6	Hoppa ring		fäst ihop utloppet odräneringsröret vid behov	1 ST
7	Tätningsring		Lägg den i kranen insugningsröret. Den andra är reserv.	2 st
8	Reserv blå klämma		Reserv blå klämma vid behov.	2 st
9	Reservplugg		Reservplugg som täpper till tanken vi behov.	1 ST

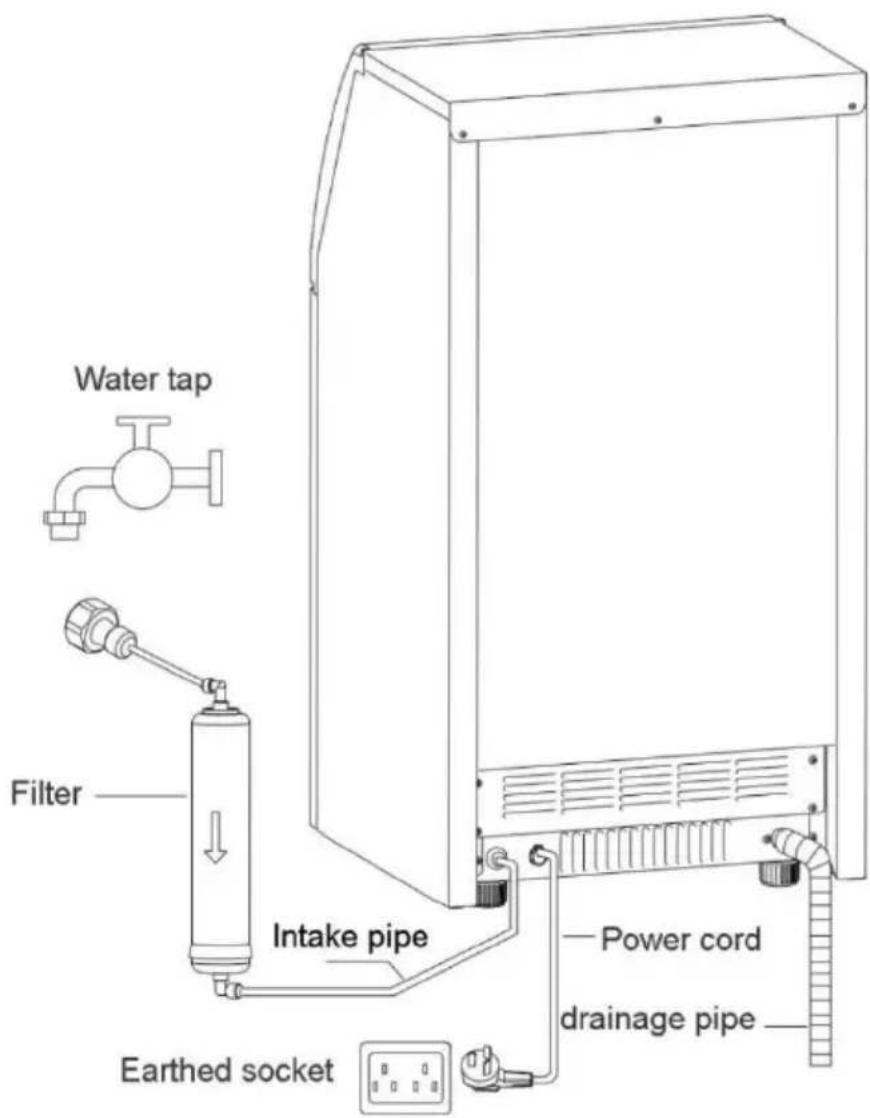

ANSLUTA DIN ISMASKIN TILL ANDRA DELAR

Anslut din ismaskin med andra delar genom att se diagrammet nedan

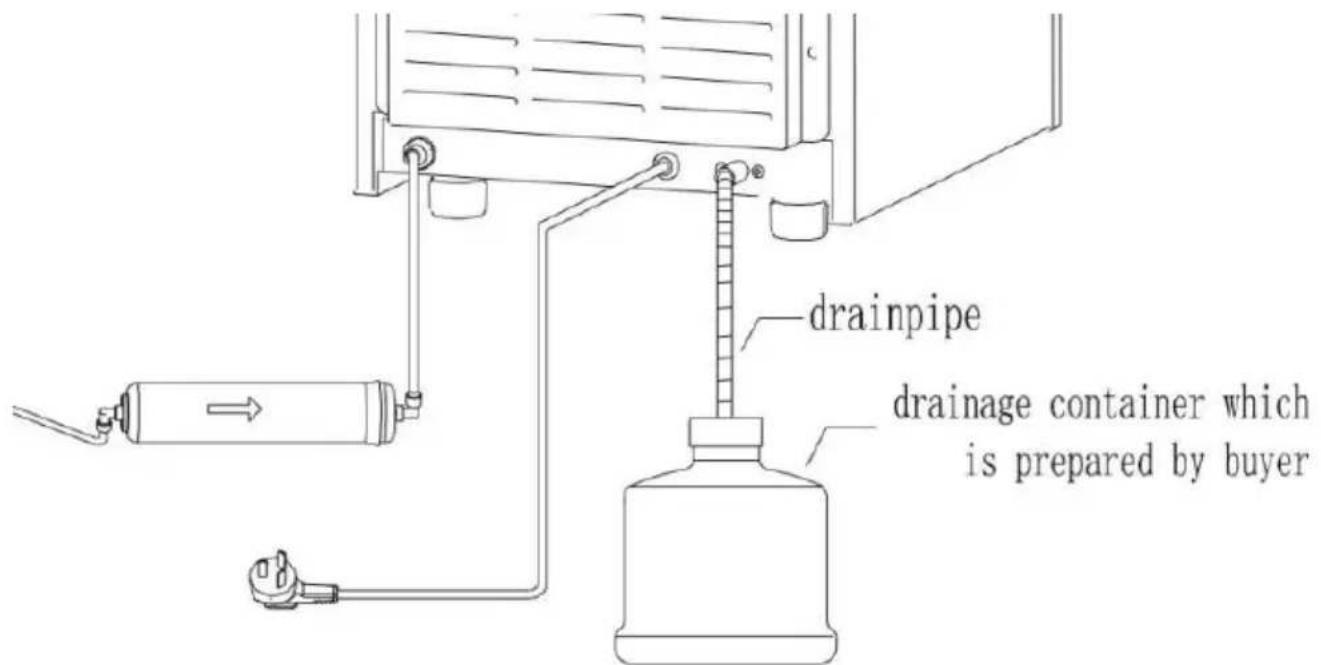

Anslut dräneringsrör och vattenintagsrör

Varning:1) Maskinen kan endast anslutas till dricksvattenkällor och mås uppfylla lokala dricksvattenstandarder

2) Vattentrycket måste vara i 0,1-0. 4 Mpa, om överstiger 0. 4 Mpa, en tryckreduceringsventil anslutas.
3 ) Dränering: De dräneringsrörets utlopp måste vara lägre än utlopp maskinen

Varning: Eftersom isen i den inre tanken kommer att smälta måste avloppsröret anslutas före användning och föra in avloppsröret i en behållare eller i avloppet.

Obs: Anslut ena änden av avloppsröret till maskinen och den andra till en behållare eller avlopp. Den andra porten på avloppsröret måste lägre än maskinens avloppsport.

Du kan använda fatvatten som vattenkälla. Kom ihåg att fylla på vatt regelbundet. Vrid dessutom den blå kontrollomkopplaren vertikalt och stäng av rörets vattentillförsel.

1. Om du använder vattenkran som vattenkälla, se till att vattenkraner öppen för kontinuerlig vattentillförsel. Om vattnet tar slut tänds indikato

"tillsätt vatten".

1. Om du använder fatvatten som vattenkälla. Kom ihåg att fylla på regelbundet annars tänds " stopp "-indikatorn.

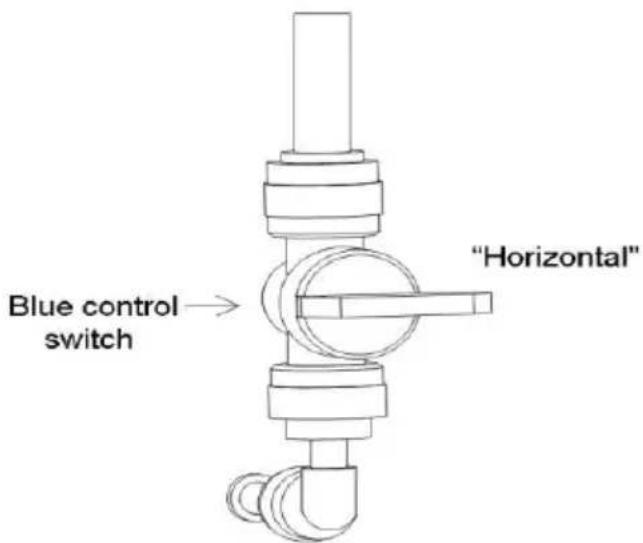

2. När du använder vattenkran som vattenkälla, vrid den blå kontrollomkopplaren horisontellt i maskinen. Å andra sidan, om du använder fatvatten som vattenkälla, vrid den blå kontrollomkopplaren vertikalt. Se bilden nedan .

1. Anslut de maskin till de kraft och Tryck "ON/OFF" -knappen . "Istillverkningen" indikatorn tänds på.

Genom " + " / " - " för att öka eller minska istillverkningstiden, vilk kommer att utföras vid den aktuella cykeln.

Tryck " + " -knappen, om skärmen visar " 1 ", betyder istillverkning kommer att läggas till 1 min, max tid kan läggas till 8 min. Om du "- "- knappen och visar "-1", betyder det att istillverkningstiden kommer att minskas med 1 min, maxtiden är 5 min. Det betyder att tiden ka justeras från -5 till 8 min.

1. När nedräkningen av tiden är klar tänds "smältnings"-indikatorn. Isbitarna kommer att lossna från fryspanelen senare.

2. Efter att isbitarna lossnat. Maskinen går automatiskt in i en annan isslinga.

Automatisk påslagning/avstängning:

1. När maskinen är avstängd medan den är ansluten till strömmen, tr på "Reservation/Clean" knapp och de "+"/-" knapp till uppsättning de automatisk påslagning tid tijmmar). De maskin kommer automatiskt vänder påefterdenedräkningärfärdiga.

När maskinen är mitt i istillverkningen, tryck påKnappen "Bokning/Rengör".ochde"+"/"-"knapptilluppsättningdeautomatisk

avstängningtid(itimmar).Demaskinen kommer automatisktvänder av efter de nedräkning är färdiga.

Självrengörande:

1. När maskinen är avstängd medan den är ansluten till strömmen, tr knappen "Reservation/Clean" och håll den nedtryckt en stund. Maskinen går automatiskt in i programmet för självrengöring.

Anmärkningar:

1) Om du ändrar nedräkningstiden under mitten av istillverkningsproceduren, kommer det att träda i kraft vid nästa slinga. kan trycka länge på "HOT" -knappen under istillverkningen för att lade isbitarna i förväg.
2) Den omgivande miljötemperaturen kommer att påverka den tid som behövs för isframställning.

RENGÖRING & UNDERHÅLL

Rengör din ismaskin noggrant före första användningen.

Utsida: ismaskinens utsida bör rengöras regelbundet med ett milt rengöringsmedel och varmt vatten. Använd alltid en mjuk trasa för att undvika repor eller skador på höljet.

INTERIÖR: använd följande självrengörande funktion:

1. Tillsätt vatten och vinäger eller citronsaftblandning (förhållande 1:1)
2. Koppla in enheten, tryck och håll knappen CLEAN i cirka 3 sekur släpp sedan. Enheten går automatiskt in i programmet för självrengörin Denna process tar cirka 5-6 minuter. När Self-Clean-programmet är kla stängs enheten av automatiskt.
3. Fläktbladet kommer att rotera. Denna process sköljer de inre delarr flera gånger.
4. Efter att självrengöringsprogrammet har slutförts, koppla ur nätsladde och töm ut vattnet genom att dra ur avtappningslocket på sidan. Sätt tillbaka dräneringslocket.
5. Tillsätt färskvatten till vattenbehållaren, upp till vattennivämärket.

6. Anslut enheten och upprepa självrengöringsprocessen genom att upprepa steg 3 till 5. Detta kommer att skölja ut ättika/citronrester.

7. Efter att ha tömt vattnet, sätt tillbaka och dra åt avtappningslocket.

8. Torka av insidan och utsidan med en ren, mjuk trasa.

OBS: Det rekommenderas starkt att rengöra enheten före första användningen eller efter att enheten inte har använts under en längre NOTERA

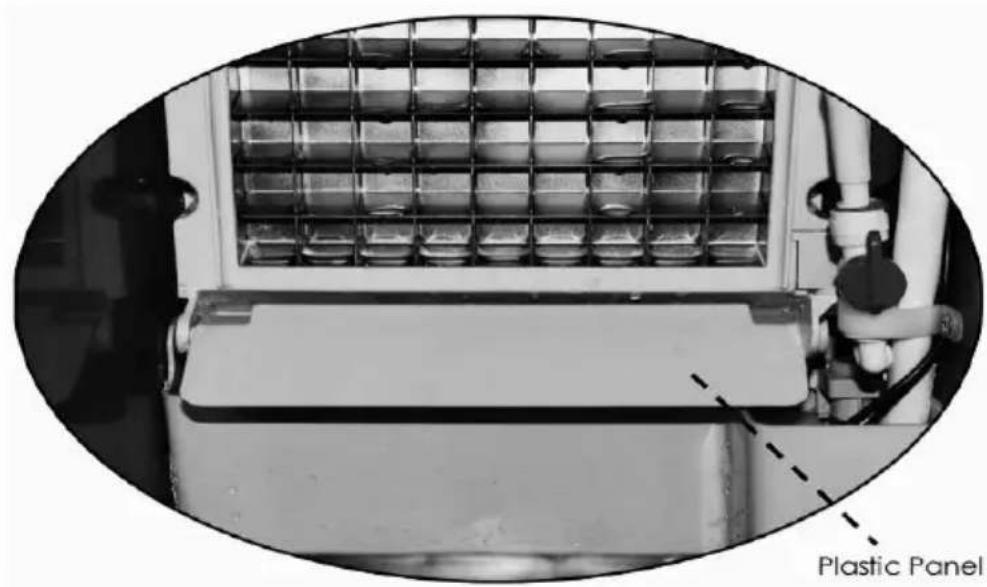

1. I takt med att produktionen av isbitar ökar kommer plastpanelen in achine (visas ovan) kan pressas ner av isbitarna. När plastpanelen try ned

ner kommer maskinen att sluta producera isbitar automatiskt och "stop indikatorn tänds. Rengör isbitarna regelbundet för fortsatt is tillverkning.

Vanlig felanalys

E1	Ingen isavvisare upptäckt	Isstyrplattan lossnadeMagnetisk känslig strömbrytare skadad	Sätt tillbaka isguidenByta ut den magnetiskt känslig omkopplaren
		Isstyrplattan är inte återstä	Återställ isstyrplattan
E2	Is att göra är normalt	Den fjärde iscykeln stanna	Byt ut den magnetiskt känslig omkopplaren
	Det finns inget vatten i vattenlådan	Avtappningspluggen är inte korrekt installerad	Installera avtappningsplugger korrekt
		Extern vattenförsörjning	Kontrollera vattentillförseln
	Vattentanken svämmade över i kylen	Extern vattenförsörjning	Vattenventilen ovanför tanken roterar inte horisontellt
		Använd kranvatten som vattenkälla	Det externa vattentrycket är fö högt för at flottörventilen ska fungera, minskä vattentrycket elle byta ny ventil
	Det finns vatten i vattenlå	Det finns inget vatten och heller duschröret	Pumpen är allvarlig blockerad, bör by ut eller rengöras
			Duschröret ä blockerat. Städä upp det
	Bara rinnande vatten, inte kylande eller lite kallt	Det är tunn is på isforme	Öka tillverkningstidengenom att trycka "+"-knappen på manöverpanelen
		Det är tjock is på isformem	Minska tillverkningstiden genom att trycka knappen "-" på manöverpanelen
		Lite vatten stänkte in i ky	Vrid och justera duschröret
		Baksidan av vattenlådan läcker in i kylskåpet	Justera installationsläget för vattenlådan
	Vattnet är inte kallt	Huvudkortet driver inte kompressorn	Byt ut moderkorte
		Kompressorfel	Byt ut kompressc
		Kompressor hög temperatu	Byt ut kompressc
		Kompressorn fungerar, inte kyler	Köldmedieläckage, behöver repareras
E3	Högtemperaturlarm	kondenstemperaturgivaren ä skadad	Ersättning
		Kylfläkten är blockerad av främmande föremål	Ta bort barrikade
		Skador på kylfläkten	Ersättning
E4	Onormalkondenstemperaturgivare	Kondenstemperaturgivarekortslutning eller öppen kre	Ersättning
E 5	Onormalomgivningstemperatursensor	Omgivningstemperatursensorkortslutning eller öppen kre	Ersättning
E 6	Brist på vatten	Avbrott i externvattenförsörjning	Återställvattenförsörjningen
		Vattenintagsmagnetventilskadad	Ersättning

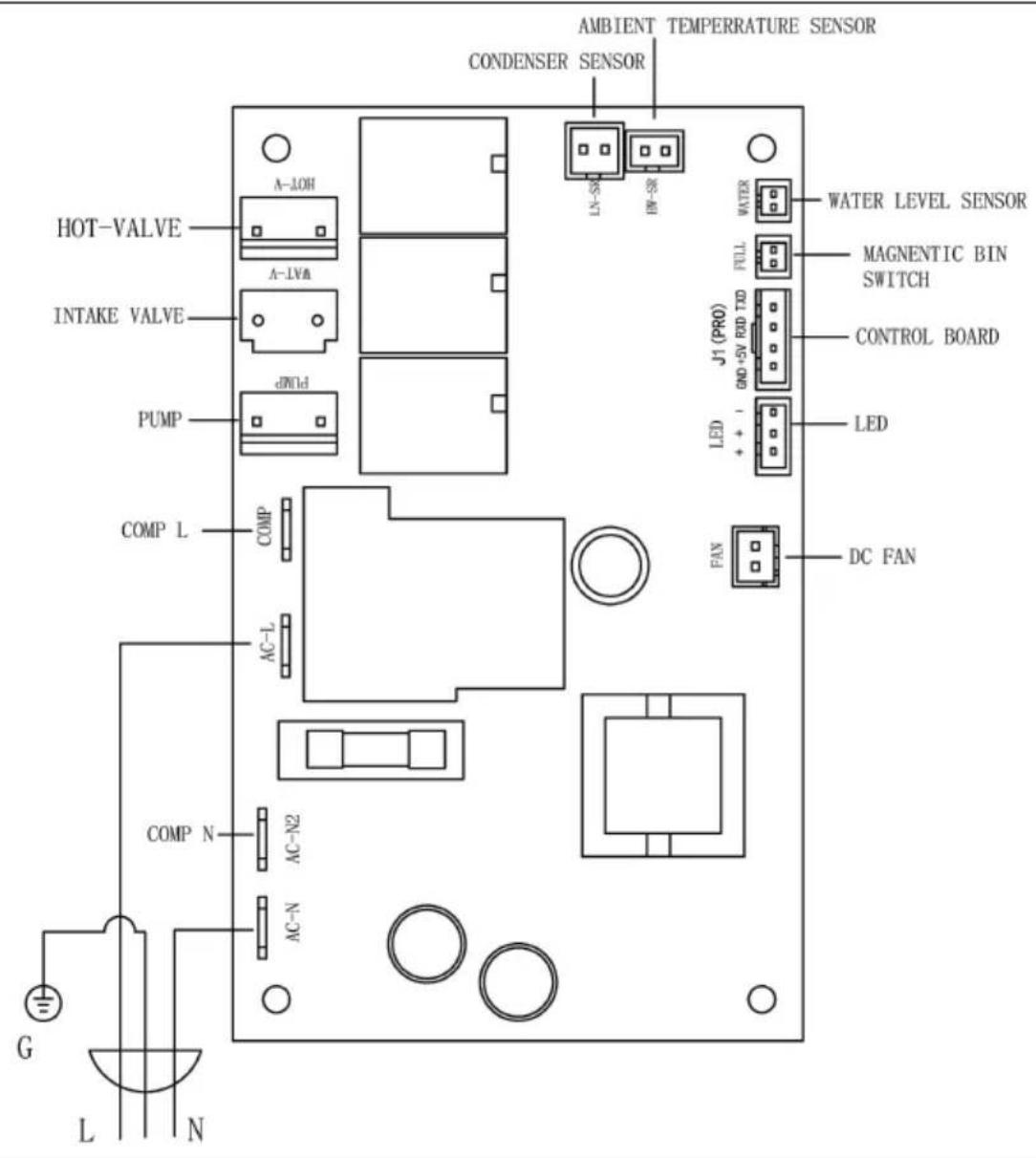

Kretsdiagram

AMBIENT TEMPERATURE SENSOR CONDENSER SENSOR HOT-VALVE A-LOH A-LVA INTAKE VALVE dWId PUMP COMP L COMP AC-L COMP N AC-N2 AC-N G L N LX-SD DN-SR WATER FULL J1 (PRO) GND+5V RRD TDD LED DC FAN MAGNENTIC BIN SWITCH CONTROL BOARD LED WATER LEVEL SENSOR
