SKF-BT45F - Máquina de hielo Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de hielo comercial
Modelo	SKF-BT45F (compatible SKF-B40F, SKF-C50F, SKF-C55F)
Alimentación	220-240 V ~ 50 Hz (estimado)
Fusible integrado	15 A
Función de fabricación de hielo	Automática con ciclo de fusión
Ajuste del tiempo de fabricación	Sí, de -5 a +8 minutos
Función de autolimpieza	Sí, ciclo de 5 a 10 minutos
Programación encendido/apagado automático	Sí
Indicador de añadir agua	Sí
Indicador de cesta llena	Sí (indicador « parada »)
Conexión al agua	Posible (grifo o barril)
Presión de agua requerida	0,1 - 0,4 MPa
Material de la carcasa	Acero inoxidable (estimado)
Accesorios incluidos	Manual, filtro de agua, manguera de desagüe, cuchara para hielo, bridas de nylon, anillo de salto, anillos de sellado, clips azules, tapón de repuesto
Garantía	Certificado de garantía electrónico
Fabricante	Vevor
Origen	Fabricado en China
Mantenimiento exterior	Limpieza con detergente suave y paño suave
Mantenimiento interior	Ciclo de autolimpieza con vinagre/limón
Seguridad	Toma de tierra obligatoria, no usar alargadores, espacio de ventilación de al menos 5 pulgadas

Preguntas frecuentes - SKF-BT45F Vevor

¿Qué significa el código de error E1 en mi máquina de hielo Vevor?

El código E1 indica que no se detecta ningún deflector de hielo. Verifique que la placa guía de hielo esté correctamente instalada y reiniciada. Si el problema persiste, el interruptor magnético puede estar dañado y debe ser reemplazado.

¿Cómo limpiar mi máquina de hielo Vevor?

Utilice la función de autolimpieza: agregue una mezcla de agua y vinagre o jugo de limón (1:1) en el depósito, mantenga presionado el botón CLEAN durante 3 segundos. El ciclo dura de 5 a 10 minutos. Luego enjuague con agua limpia repitiendo la operación.

¿Puedo usar agua de barril con mi máquina de hielo?

Sí, puede usar agua de barril. Coloque la manguera de entrada de agua en el barril y asegúrese de llenarlo regularmente. Gire el interruptor de control azul verticalmente para seleccionar el modo barril.

¿Cómo ajustar el tamaño de los cubitos de hielo?

Use los botones « + » y « - » en el panel de control. El tiempo de fabricación se puede aumentar hasta 8 minutos o disminuir hasta 5 minutos. Un tiempo más largo produce cubitos más grandes.

¿Qué hacer si el agua no se enfría?

Verifique si el compresor funciona. Si el compresor gira pero no enfría, puede haber una fuga de refrigerante. Si el compresor no enciende, la placa base o el compresor pueden estar defectuosos. Contacte a un técnico.

¿Cómo conectar la manguera de desagüe?

Conecte un extremo de la manguera de desagüe a la salida de la máquina y el otro extremo a un recipiente o desagüe. Asegúrese de que la salida de la manguera esté más baja que la salida de la máquina para un flujo correcto.

¿Por qué la máquina deja de producir hielo?

El indicador « parada » se enciende cuando la bandeja de hielo está llena. Retire los cubitos para que la producción se reanude. Verifique también que el tapón de desagüe esté bien instalado y que haya suficiente agua.

¿Cómo ajustar el temporizador de encendido/apagado automático?

Para el encendido automático, presione simultáneamente los botones « Reserva/Limpieza » y « + » o « - » para ajustar la hora. Para el apagado automático, haga lo mismo durante la fabricación de hielo.

¿Qué hacer si aparece el código E2?

E2 significa que la fabricación de hielo es normal pero que el cuarto ciclo se detiene. Esto puede deberse a un interruptor magnético defectuoso o a falta de agua. Verifique el nivel de agua y la instalación del tapón de desagüe.

¿Cuál es el voltaje de alimentación requerido?

La máquina requiere un tomacorriente correctamente conectado a tierra. El voltaje nominal debe ser estable; se tolera una fluctuación de ±10%. Use un estabilizador si es necesario. El fusible en la placa es de 15 A.

MANUAL DE USUARIO SKF-BT45F Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Máquina de hielo comercial

Modelo: SKF-B40F SKF-B45F

SKF-C50F SKF-C55F

Es importante que lea atentamente estas instrucciones y las conserve para consultarlas en el futuro.

	Advertencia: para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las norma FCC. El funcionamiento está sujeto a las dos condiosiguientes: (1) Este dispositivo no puede causar interfer dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pu causar un funcionamiento no deseado.
	Este producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se a producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desech con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar aparatos eléctricos, se deben seguir precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesión a personas o bienes. Lea todas las instrucciones antes de operar la máquina por primera vez.

PRECAUCIÓN: EL HIELO NO SE PUEDE ALMACENAR EN EL DEPÓSITO DE HIELO DURANTE LA NOCHE, NO ES NEVERA, EL HIELO SE DERRETIRÁ EN AGUA Y FUERA DE LA MÁQUINA.

1. Si se conecta con el suministro de agua, PRECAUCIÓN: debe cor

el suministro de agua potable;

1. La máquina está diseñada para ser utilizada en aplicaciones domésticas y similares, tales como:

-áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;

-cortijos

-por clientes en hoteles, moteles y otros entornos de tipo residencial;

-Industria de la restauración e industrias similares.

1. La máquina debe usarse en lugares ventilados y sin obstáculos alrededor. Debe haber una distancia mínima de 50 cm entre los cuatro lados de la máquina y la pared.
2. Al utilizar aparatos eléctricos, se deben seguir precauciones básicas de seguridad para reducir el riesgo de incendio, descargas eléctricas y lesiones a personas o propiedades. Lea todas las instrucciones antes de usar cualquier electrodoméstico.
3. No opere este ni ningún otro aparato con un cable dañado.
4. Conéctelo únicamente a tomas de corriente debidamente polarizadas. No se debe enchufar ningún otro aparato en el mismo tomacorriente. Asegúrese de que el enchufe esté completamente insertado en el tomacorriente.
5. No coloque la máquina ni el cable de alimentación cerca de materiales inflamables. No cubra el cable. No lo sumerja en agua.
6. No recomendamos el uso de un cable de extensión, ya que puede sobrecalentarse y convertirse en un riesgo de incendio.
7. Desenchufe la fábrica de hielo antes de limpiarla o realizar cualquier reparación o servicio.
8. Tenga cuidado y supervise cuando utilice el aparato cerca de niños.
9. No utilice su máquina de hielo al aire libre. Evite la luz solar directa o asegúrese de que haya al menos 5 pulgadas de espacio entre la parte posterior y los lados de su unidad y la pared.
10. No utilice ningún líquido que no sea agua en la unidad para hacer hielo.
11. No limpie su máquina de hielo con detergentes inflamables. Los vapores pueden crear riesgo de incendio o explosión.
12. No vuelque la máquina.
13. Si la fábrica de hielo se lleva al interior desde el exterior durante el invierno, déle unas horas para que alcance la temperatura ambiente antes de enchufarlo a la fuente de alimentación.
14. Esta unidad debe estar correctamente conectada a tierra para su seguridad. El cable de alimentación está equipado con un enchufe de tres clavijas que se acopla a tomas de pared estándar de tres clavijas para minimizar la posibilidad de descarga eléctrica.
15. Conecte su electrodoméstico a un enchufe dedicado, un tomacorriente de pared correctamente instalado y conectado a tierra. No, bajo ninguna circunstancia, la alimentación y/o la conexión a tierra deben ser manipuladas por alguien que no sea un electricista certificado.
16. Los materiales espumosos del interior son combustibles y deben mantenerse alejados del fuego.
17. Está prohibido tirar del cable para desenchufar el enchufe; desconectar el enchufe es imprescindible.

IMPORTANTE: Para evitar peligros debidos a la inestabilidad, la unidad debe colocarse sobre una superficie plana y uniforme.

IMPORTANCIA: Para evitar peligros debidos a la inestabilidad, la unidad debe colocarse sobre una superficie plana y uniforme.

ADVERTENCIA: Este aparato debe estar conectado a tierra.

1) El fusible de la PCB es de 15 A; si se cambia, debe ser un técnico. 2) La fluctuación de voltaje no puede exceder el ±10% del voltaje nominal, o se necesita un estabilizador de voltaje.

IMPORTANCIA: Para evitar peligro debido a la inestabilidad, la unidad debe colocarse sobre una superficie uniforme y plana.

PROCEDIMIENTOS DE OPERACIÓN

DESEMBALAJE DE SU FABRICADOR DE HIELO

1. Retire todos los materiales de embalaje exterior e interior. Compruebe si todos los accesorios siguientes están incluidos o no. Si falta alguna

póngase en contacto con nuestro servicio de atención al cliente. Después de desembalar la máquina, le recomendamos dejarla durante 24 horas antes de encenderla.

1. Limpie el interior con agua tibia y un paño suave o limpie la unidad usando la función de autolimpieza.
2. Encuentre un lugar para su máquina de hielo donde esté protegida de la luz solar directa y otras fuentes de calor (es decir, estufa, caldera, radiador). Coloque la máquina de hielo sobre una superficie nivelada. Asegúrese de que haya al menos 5 pulgadas de espacio entre la parte posterior y los lados de su máquina de hielo y la pared.
3. Espere una hora para que el refrigerante se asiente antes de encender la unidad para su uso inicial.
4. El aparato debe colocarse en un lugar donde se pueda acceder al enchufe.

Contenidos del paquete

Máquina para hacer hielo x 1

Consejos cálidos: compruebe si todos los accesorios siguientes están incluidos.

Lista de accesorios
NO	Descripción	Imagen	Uso	CANT IDAD
1	Manual		Operación manual	1 PC
2	Filtrar		Filtrar agua	1 PC
3	Tubo de drenaje		Drenar	1 PC
4	Cuchara de hielo		Toma cubitos de hielo	1 PC
5	bridas de nailon		Repare la tubería es necesario	2 piezas
6	Anillo de salto		Sujete la salida y tubo de drenaje juntos si es necesario.	1 PC
7	Anillo de sello		Póngalo en el grif del tubo de admisió El otro es de repuesto.	2 piezas
8	Clip azul de repuesto		Clip azul de repues si es necesario.	2 piezas
9	enchufe de repuesto		Tapón de repuesto que tapa el depósito si es necesario.	1 PC

CONECTAR SU FABRICADOR DE HIELO CON OTRAS PIEZAS

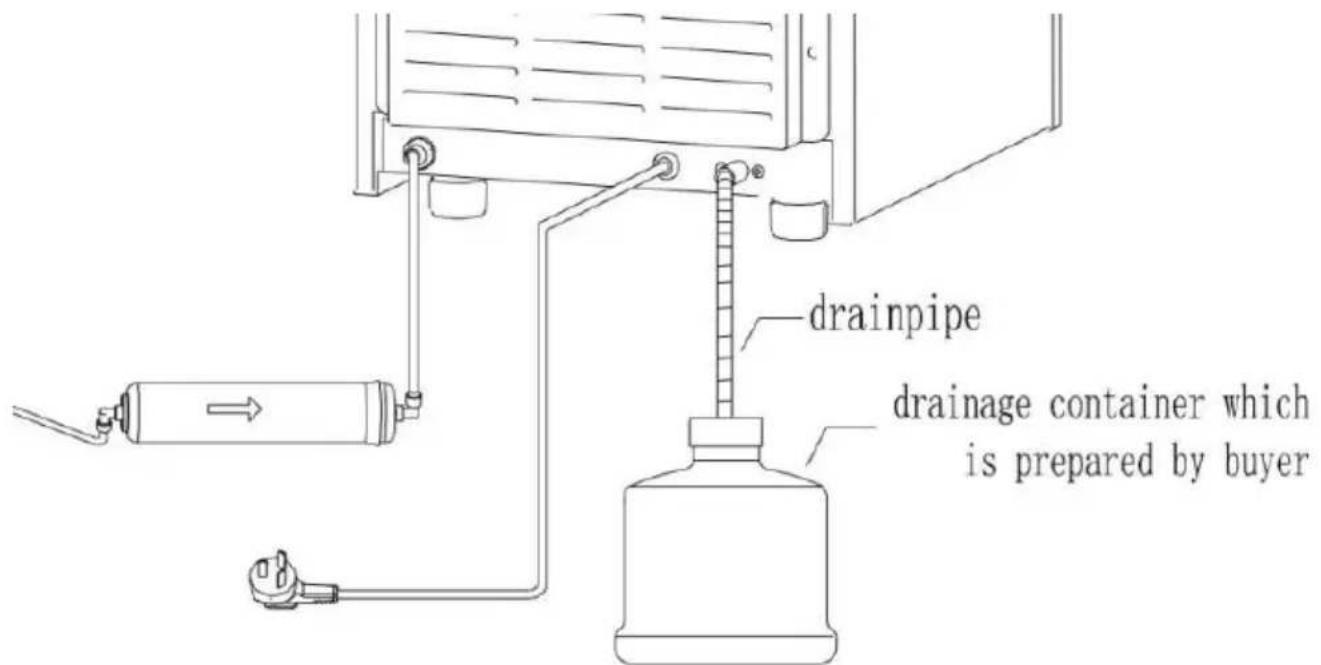

Conecte su máquina de hielo con otras piezas consultando el diagrama a continuación.

Conecte la tubería de drenaje y la tubería de entrada de agua.

Advertencia: 1) La máquina solo puede conectarse a fuentes de agua potable y debe cumplir con los estándares locales de agua potable. 2) La presión del agua debe estar entre 0,1-0.4 Mpa, si supera los Mpa, se debe conectar una válvula reductora de presión. 3) Drenaje: La salida del tubo de drenaje debe ser más baja que la salida de la máquina.

Advertencia: Debido a que el hielo en el tanque interior se derretirá, debe conectar el tubo de drenaje antes de usarlo e insertar el tubo de drenaje en un recipiente o en la alcantarilla.

Nota: Conecte un extremo del tubo de drenaje a la máquina y el otro extremo a un contenedor o alcantarillado. El otro puerto del tubo de drenaje debe estar más bajo que el puerto de drenaje de la máquina.

USO DE AGUA DE BARRIL COMO FUENTE DE AGUA

Puede utilizar agua de barril como fuente de agua. Recuerde reponerla periódicamente. Además, gire el interruptor de control azul verticalmente para cerrar el suministro de agua de la tubería.

1. Si utiliza un grifo de agua como fuente de agua, asegúrese de que el grifo de agua esté abierto para un suministro continuo de agua. Si se

acaba el agua, se encenderá el indicador "agregar agua".

1. Si utiliza agua de barril como fuente de agua, recuerde reponerla con regularidad o se encenderá el indicador de "parada".

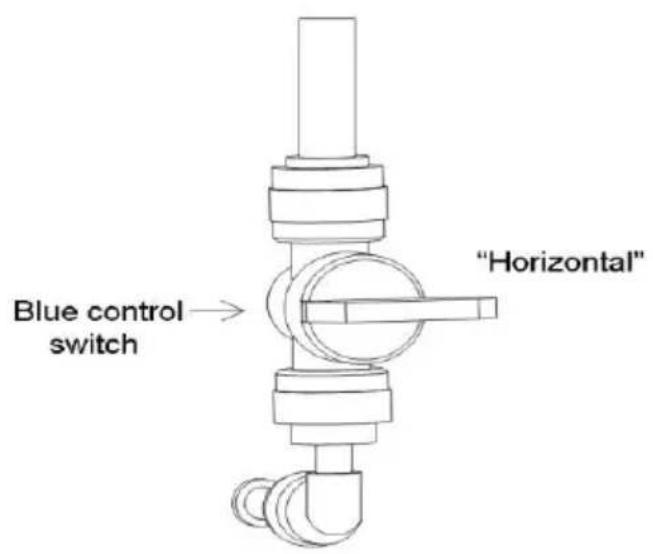

2. Cuando utilice el grifo de agua como fuente de agua, gire el interruptor de control azul en la máquina en posición horizontal. Por otro lado, si utiliza agua de barril como fuente de agua, gire el interruptor de control azul en posición vertical. Consulte la imagen a continuación.

OPERACIONES DE LA MÁQUINA

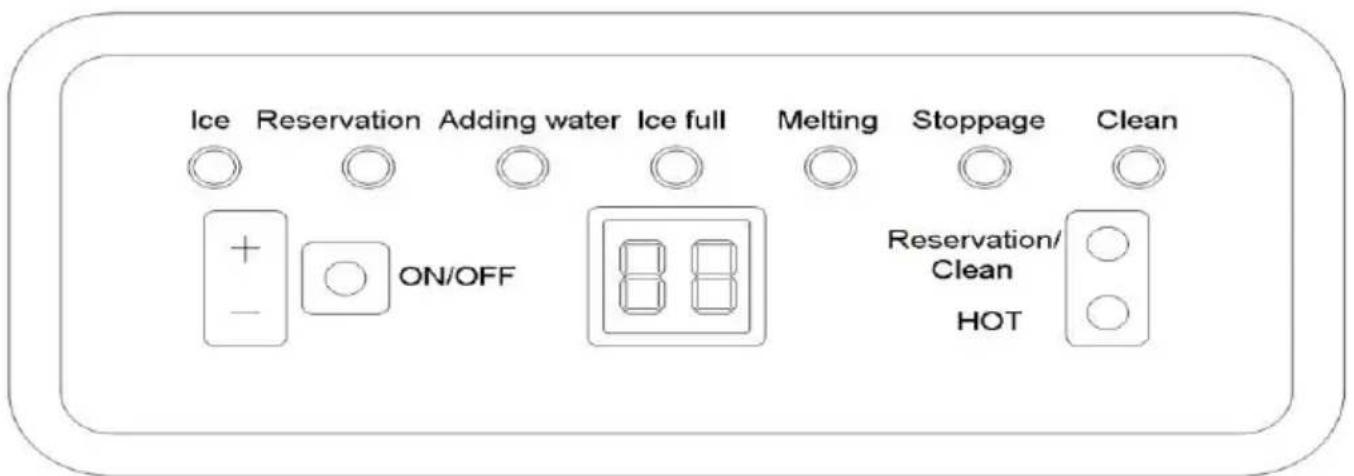

Panel de operaciones

Operación de fabricación de hielo:

1. Conecta la máquina a la corriente y presiona el botón

"ENCENDIDO/APAGADO". El indicador de "fabricación de hielo" se iluminará.

A través de "+"/"-" para aumentar o disminuir el tiempo de fabricación de hielo, que se efectuará en el ciclo actual.

Presiona el botón "+", si la pantalla muestra "1", significa que el tiempo de fabricación de hielo se agregará 1 minuto, el tiempo máximo que se puede agregar es 8 minutos. Si presionas el botón "-" y muestra "-1", significa que el tiempo de fabricación de hielo se reducirá en 1 minuto, el tiempo máximo de reducción es de 5 minutos. Eso significa que el tiempo se puede ajustar de -1 a -5 minutos.

1. Cuando finalice la cuenta regresiva del tiempo, el indicador de "fus" se encenderá. Los cubitos de hielo se desprenderán del panel de congelación más tarde.
2. Después de que se desprendan los cubitos de hielo, la máquina automáticamente iniciará otro circuito de fabricación de hielo.

Encendido/apagado automático:

1. Cuando la máquina esté apagada mientras está conectada a la corriente, presiona el botón "Reservar/Limpiar" y el botón "+"/"-" para ajustar el tiempo de encendido automático (en horas). La máquina se

encenderá automáticamente después de que finalice la cuenta regresiva.

Cuando la máquina esté en mitad de la fabricación de hielo, presiona el botón "Reservar/Limpiar" y el botón "+"/"-" para ajustar el tiempo de apagado automático (en horas). La máquina se apagará automáticamente después de que finalice la cuenta regresiva.

Autolimpieza:

1. Cuando la máquina esté apagada mientras está conectada a la corriente, presiona el botón "Reservar/Limpiar" y manténlo presionado por un momento. La máquina ingresará automáticamente al programa de autolimpieza.

Notas:

1) Si cambia el tiempo de cuenta atrás durante la mitad del procedimiento de fabricación de hielo, entrará en vigor en el siguiente ciclo. Puede presionar prolongadamente el botón "CALIENTE" durante la fabricación de hielo para descargar los cubitos de hielo con anticipación. 2) La temperatura ambiental circundante influirá en el tiempo necesario para fabricar hielo.

LIMPIEZA Y MANTENIMIENTO

Limpie a fondo su máquina de hielo antes del uso inicial.

Exterior: el exterior de la máquina de hielo debe limpiarse periódicamente con un detergente suave y agua tibia. Utilice siempre un paño suave para evitar rayar o dañar la carcasa.

INTERIOR: utilice la siguiente función de autolimpieza:

1. Agregue agua y vinagre o mezcla de jugo de limón (proporción 1
2. Enchufe la unidad, presione y mantenga presionado el botón CLEAN durante aproximadamente 3 segundos y luego suéltelo. La unidad ingresará automáticamente al programa de autolimpieza. Este proceso tarda entre 5 y 6 minutos. Cuando finalice el programa de autolimpieza, la unidad se apagará automáticamente.
3. Las aspas del ventilador girarán. Este proceso enjuaga las piezas interiores varias veces.
4. Una vez completado el programa de autolimpieza, desenchufe el cable

de alimentación y drene el agua desenchufando el tapón de drenaje. Vuelva a colocar el tapón de drenaje.

1. Agregue agua dulce al depósito de agua, hasta la marca del nivel de agua.
2. Enchufe la unidad y repita el proceso de autolimpieza repitiendo los pasos 3 a 5. Esto enjuagará los residuos de vinagre/limón.
3. Después de drenar el agua, vuelva a colocar y apriete el tapón de drenaje.
4. Seque el interior y el exterior con un paño suave y limpio.

NOTA: Se recomienda encarecidamente limpiar la unidad antes del uso inicial o después de que no haya estado en uso durante un período prolongado.

NOTA

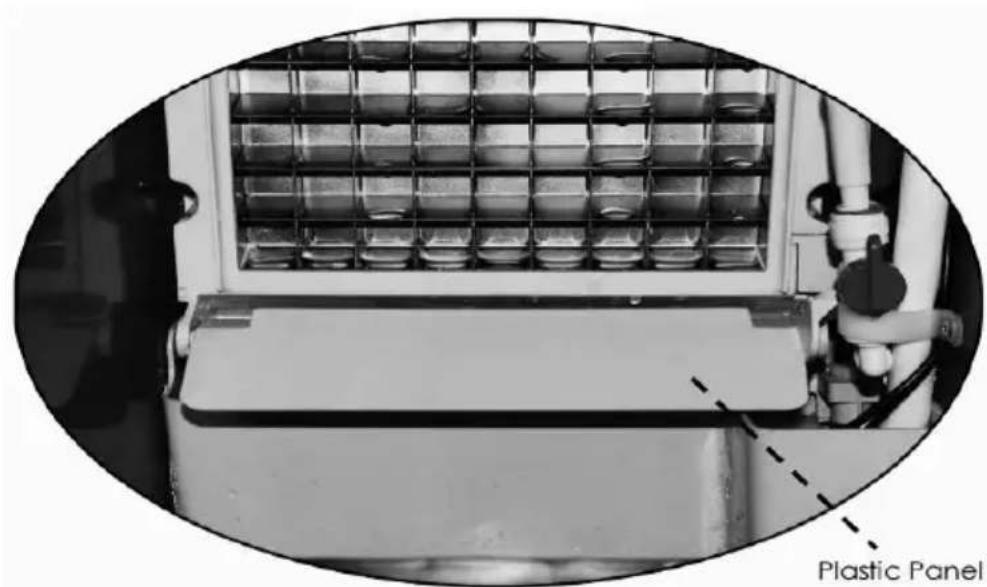

1. A medida que aumenta la producción de cubitos de hielo, el panel plástico dentro de la máquina podría ser presionado por los cubitos de hielo (como se muestra arriba). Cuando se presiona el panel de plástico

hacia abajo, la máquina dejará de producir cubitos de hielo automáticamente y se activará el “paro”.

El indicador se encenderá. Limpie los cubitos de hielo con regularidad para que el hielo continúe.

haciendo.

Análisis de fallos comunes

E1	No se detectó ningún deflector de hielo	La placa guía de hi se desprendió	Vuelva a instalar la guía hielo
		Interruptor sensible magnético dañado	Reemplazar el interruptor sensible magnético
		La placa guía de hi no se reinicia	Restablecer la placa guía de hielo
E2	Hielo hacer es normal	El cuarto ciclo del h se detiene	Reemplace el interruptor sensible magnético
	No hay agua e la caja de agu	El tapón de drenaje está instalado correctamente.	Instale el tapón de drenaje correctamente
		Suministro de agua externo	Comprobar el suministro de agua
	El tanque de agua se desbordó dentro del refrigerador.	Suministro de agua externo	La válvula de agua sobre e tanque no gira horizontalmen
		Utilice agua del grifo como fuente de agu	La presión externa del agua demasiado alta para hacer o la válvula de flotador funcion reducir la presión del agua o cambiar una válvula nueva.
	Hay agua en caja de agua.	No hay agua, ni corr el caño de la ducha	La bomba está seriamente bloqueada, debe ser reemplazada o limpiada.La tubería de la ducha está bloqueada. Limpialo
	Solo agua corriente, sin refrigeración o un poco de frí	Hay hielo fino en el molde de hielo.	Aumente el tiempo de fabricación presionando el botón "+" en el panel opera
		Hay hielo espeso en molde de hielo.	Reduzca el tiempo de fabricación presionando el botón "-" en el panel opera
		Un poco de agua salpicó el refrigerado	Girar y ajustar el tubo de l ducha.
		La parte posterior de caja de agua gotea hacia el refrigerador.	Ajuste la posición de instala de la caja de agua.
	el agua no esta fria	La placa principal no alimenta el compreso	Reemplace la tarjeta principa
		Fallo del compresor	Reemplace el compresor
		Alta temperatura del compresor	Reemplace el compresor
		Compresor funcionando, no enfriando	Fuga de refrigerante, necesit reparación.
E3	Alarma de alt temperatura	El sensor de temperatura de condensación está dañado.	Reemplazo
		El ventilador de refrigeración está bloqueado por materi extraña.	quitar la barricada

		Daños al ventilador refrigeración	Reemplazo
E4	Sensor de temperatura de condensación anormal	Cortocircuito o circuit abierto del sensor de temperatura de condensación	Reemplazo
mi 5	Sensor de temperatura ambiente anormal r	Cortocircuito o circuit abierto del sensor de temperatura ambiente	Reemplazo
mi 6	La falta de ag	Interrupción del suministro externo de agua.	Restaurar el suministro de a
		Electroválvula de entrada de agua dañada	Reemplazo

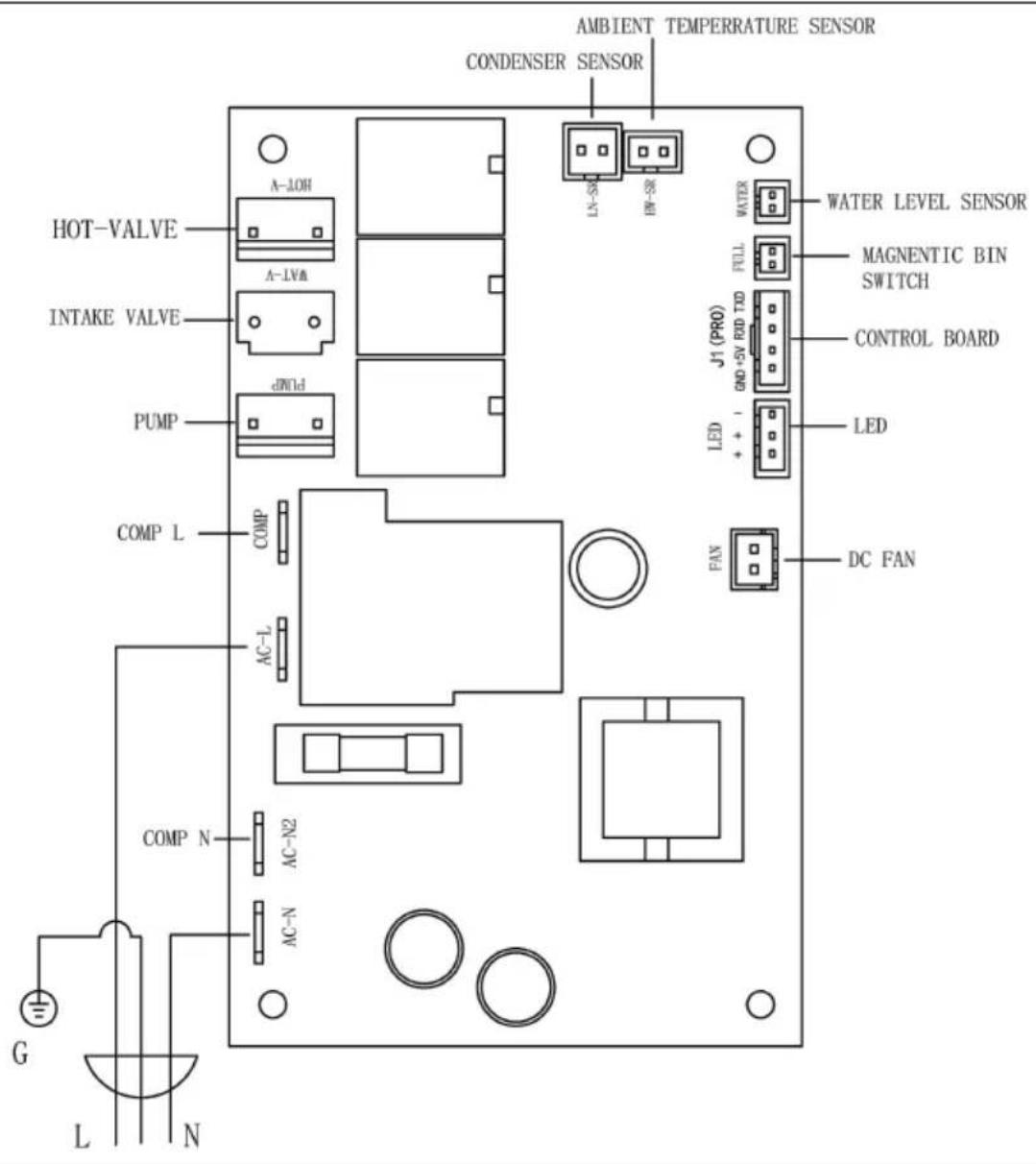

Diagrama de circuito
